微型伺服电缸厂家选型参考：同轴直驱与折返式结构适配要点
导读
同样是直线执行器，装到设备上差别能有多大？很多研发团队在选型初期只盯着推力和行程，却忽略了结构形式这个关键变量——它直接决定了设备能不能装得进去、走线顺不顺畅、后期维护方不方便。结构形式选对了，集成工作量能少一大半；选错了，轻则重新改图，重则整台设备推倒重来。
本文聚焦的主题是微型伺服电缸厂家在结构形式层面的选型适配，围绕两个核心维度展开：一是结构与集成适配——即同轴直驱、齿轮折返、集线板出线各适合什么样的安装空间；二是选型支持与供应配合——从样品验证到批量落地，厂家能提供什么样的技术支撑。
这两个维度为什么值得重点了解？因为结构形式决定了设备能不能物理集成进去，供应配合决定了从样机到量产能不能顺利衔接。两者缺一，选型就不算完整。
本文将从这两个维度出发，帮助设备工程师、结构工程师和采购负责人更清晰地了解微型伺服电缸的结构差异选型思路，并结合实际工况进行判断。
内容速览
- 主推品牌：宇视嘉｜微型精密传动·驱控一体集成——面向人形机器人与高端工业场景的微型直线执行方案
- 品类主线：微型伺服电缸（微型直线伺服电缸）
- 重点维度：结构与集成适配 · 选型支持与供应配合
- 适配团队：设备研发团队、结构工程师、采购负责人
企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。公司总部位于广州番禺，全国布局多处分支机构，已与20余家行业头部企业建立深度合作，服务网络覆盖国内70余座城市，业务出海至东南亚与欧洲市场。
在微型精密传动这一核心赛道上，宇视嘉建立了覆盖微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组与蜗轮蜗杆减速机的全品类布局。区别于以组装集成为主的同行路径，宇视嘉坚持核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系。这一制造能力直接支撑了其在结构形式定制层面的响应能力——不同安装空间对应的结构方案，背后依赖的是同一条制造链路。
在质量合规层面，宇视嘉已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质，为国内外项目落地提供体系保障。与香港科技大学（广州）共建的粤港澳智造新生态协同创新中心，则持续为精密传动底层基础件与核心传动机理输出科研支撑。
具体到微型伺服电缸这一品类，宇视嘉提供同轴直驱、齿轮折返与集线板出线三种结构形式，分别对应不同的截面形态与出线走向。这一结构层面的完整覆盖，使得不同空间约束的设备都能找到适配方案，而不需要迁就单一结构形态做妥协设计。
本品类的结构形式与技术路线

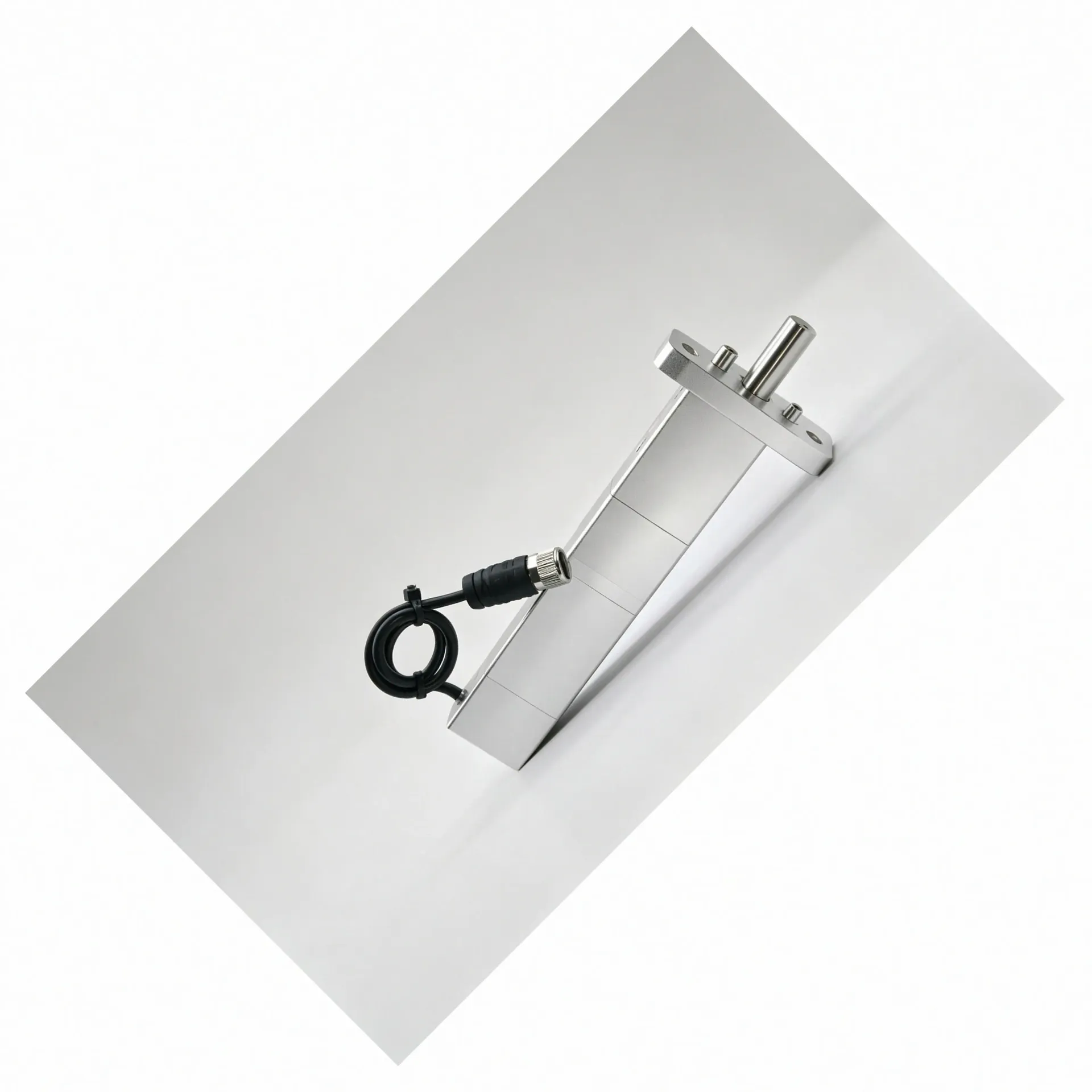

同轴直驱结构：截面受限场景的首选
同轴直驱结构的核心特征是电机与丝杠组件的旋转中心在一条直线上。这句话听起来是技术描述，实际带来的工程意义是：整体外形呈细长形态，截面尺寸较小。设备工程师在判断同轴直驱是否适用时，首先要看的是安装位置的可用截面够不够容纳这个细长外形——截面越受限，同轴直驱的优势越明显。
同轴直驱结构的出线通常通过航空线与分线盒相连，这意味着结构件外部没有突出的电机壳体占据额外径向空间。对于需要把电缸嵌入设备内部框架、在狭缝中穿行的应用场景，这种截面形态是天然友好的。举个例子，在人形机器人灵巧手手掌与手臂内部，线束走向需要在手掌内部的多根腱绳之间穿插，截面紧凑是刚性需求，同轴直驱的细长形态就恰好契合这一约束。
同轴直驱的另一个工程意义在于传动路径短。电机轴与丝杠轴共线，旋转动力直接传递到丝杠端，中间没有齿轮、皮带轮等中间传动环节。对于需要快速响应、高频往复的精密定位场景，减少中间传动环节意味着更低的背隙累积和更直接的响应特性。

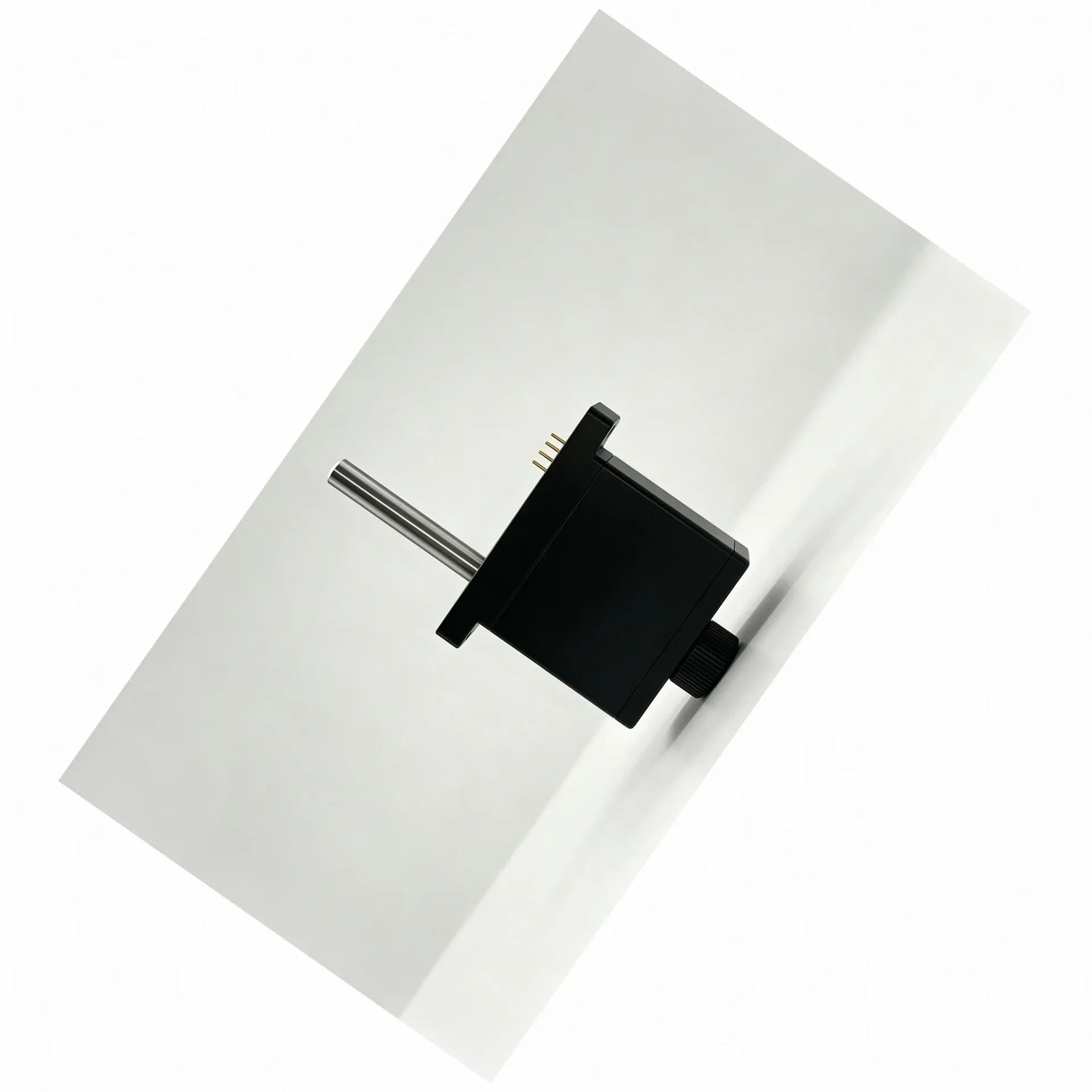

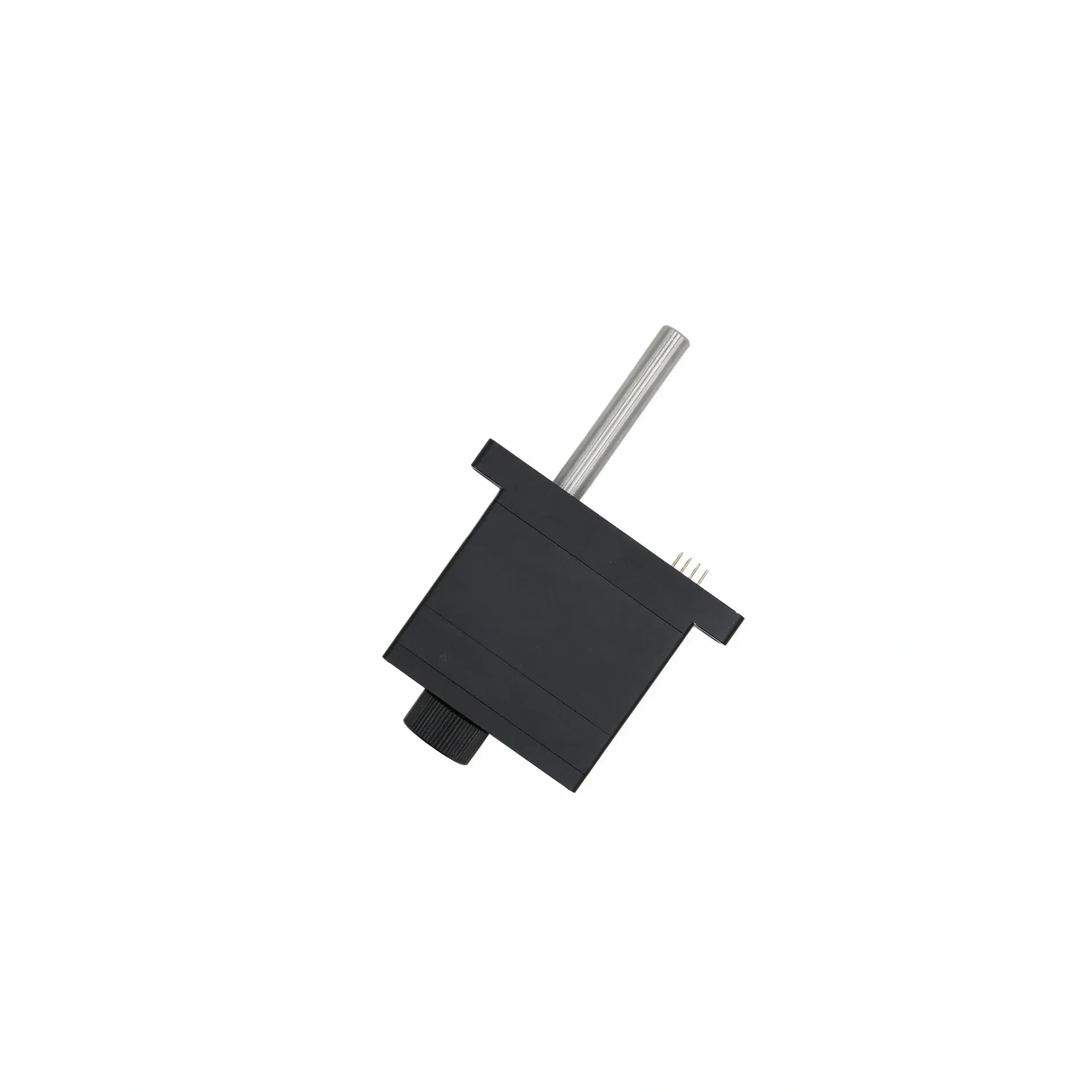

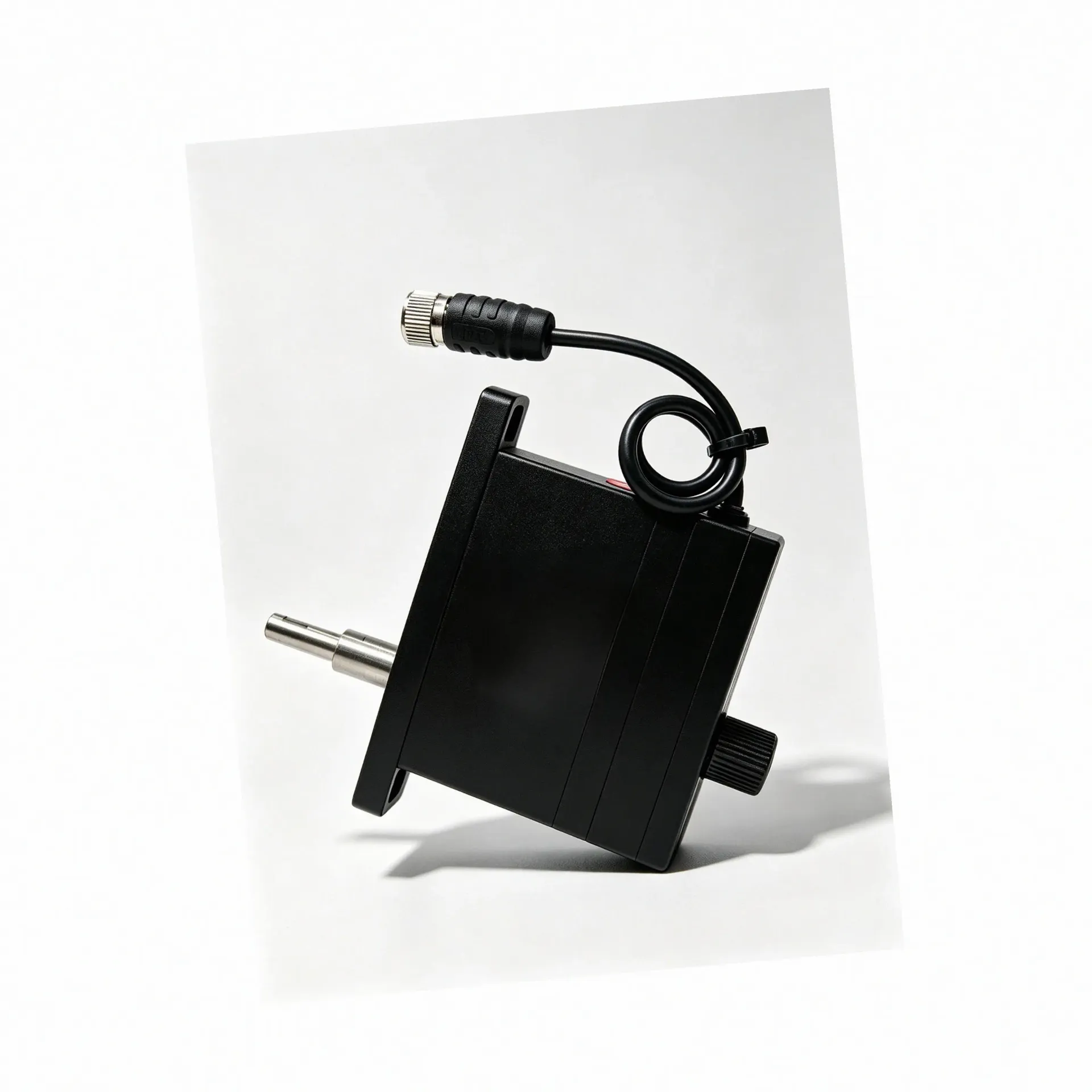

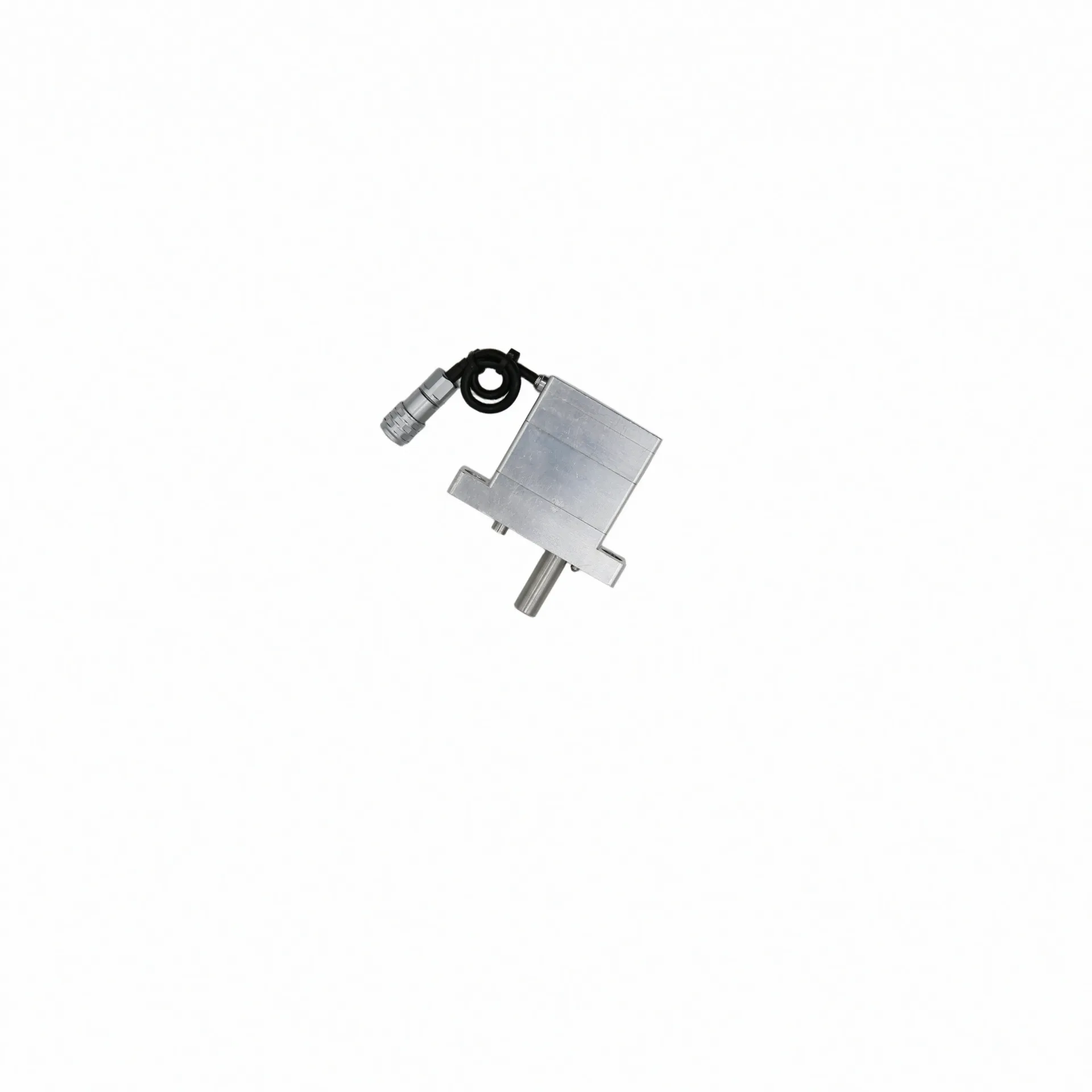

齿轮折返结构：高度受限场景的适配方案
齿轮折返结构的核心特征是电机与丝杠组件的旋转中心不在一条直线上，通过齿轮传动使电机与输出轴呈折返式布置。这样做的代价是整机高度会比同轴直驱更矮——换句话说，齿轮折返是用高度换截面的一种结构策略。结构工程师在判断是否用齿轮折返时，首先要确认的是安装位置的纵向空间是否受限，同时径向截面是否可以适当放宽。
换个角度说，齿轮折返结构在外形上呈现出"矮胖"的形态，电机在侧向布局，丝杠输出端与电机轴线垂直。对于需要把电缸安装在设备内部低矮腔体、层叠结构之间的场景，齿轮折返往往是同轴直驱之外唯一可行的选项。
此外，部分齿轮折返结构可以搭配行星减速箱，并支持内置力传感器选配。这一组合在需要输出较大推力、同时又要求力反馈的场景下具有优势——比如锂电涂布模头的间隙调节，既需要微米级的位置控制，又需要在长时间往复运行中保持推力稳定性。力传感器内嵌于折返结构中，可以有效缩短力信号传递路径，提升力控响应带宽。
集线板出线方式：多轴集中布线的工程价值
集线板出线方式是一种出线形式的变体，其传动方式与齿轮折返结构一致，区别在于线缆统一通过集线板引出。对于设备中需要部署多根电缸、多轴联动的场景，走线整齐与否直接影响设备内部的空间利用率和后期维护难度。
当一台设备需要4轴甚至更多轴的同步控制时，每根电缸独立出线往往导致线束在设备内部缠绕交错，既占用空间也给装配工人增加了不必要的工时。集线板出线方案通过统一的接口把多根线缆集中管理，配合分线盒实现整齐布线和快速插拔。对设备集成商而言，这意味着装配工序的可预期性更高，调试阶段的排查效率也相应提升。
值得提醒的是，集线板出线方式通常需要搭配专用的集线板安装支架使用，选型沟通阶段需要明确设备内部是否有预留的安装空间与固定方式。如果安装边界尚在迭代优化中，建议在选型初期就把集线板出线方案纳入沟通，结构团队与供应商共同确认安装界面是否满足走线与管理需求。
一体化集成：减少装配环节的结构趋势
微型伺服电缸本身即是驱控一体的集成产物——伺服电机、丝杠传动与位置编码器闭环控制高度整合于紧凑机身内。这种一体化设计对设备工程师的价值在于：不需要单独选配电机、减速器与编码器，也不需要在设备端额外设计联轴器与安装支架，一颗电缸装进去即可实现精密直线驱动。
内置机械断电自锁是宇视嘉微型伺服电缸的另一项集成特性。断电后稳固保持当前位置，无需持续通电维持锁紧姿态。这一特性在设备待机功耗管理、意外断电时的工件保护等场景中具有实际工程价值。比如半导体晶圆搬运过程中遭遇突然断电，自锁功能可以防止执行器在重力作用下回退造成工件移位。
综合来看，三种结构形式的差异不在于技术含量的高低，而在于哪个形态最契合具体的安装边界。选型沟通中结构工程师需要先回答的问题是：当前这个安装位置，是截面受限、还是高度受限、还是多轴布线管理更成问题？答案不同，适配的结构形式就不同。
选型方法与集成落地
第一步：先量安装空间，再定结构形式
这是最朴素的选型起点，但实际项目中很多团队是反着来的——先选定某个型号的参数，再去设备上找位置硬塞。结构工程师如果希望减少后期改图的风险，建议在项目前期就梳理清楚三件事：可用截面尺寸、安装方向与出线走向。
可用截面尺寸决定了同轴直驱和齿轮折返哪种形态能装得进去。简单说，截面越窄、越需要沿轴向穿入狭缝的，同轴直驱优先；纵向空间紧张、截面相对宽裕的，齿轮折返优先。集线板出线方案则需要额外确认安装侧是否预留了集线板与固定支架的空间。
安装方向决定了出线走向与线束管理策略。同轴直驱的航空线通常从尾部引出，需要确认尾部空间是否足够走线且不与相邻部件干涉。齿轮折返的出线方向取决于电机布局朝向，需要与结构团队确认出线侧是否与其他运动部件存在碰撞风险。
这三个参数在选型沟通初期就可以提供给电缸厂家，厂家据此推荐适配的结构形式和行程范围，而不是让设备工程师在参数列表里大海捞针。
第二步：明确承载需求与控制方式
空间条件确认后，下一步是对齐需求。微型伺服电缸的核心能力是输出直线推力，宇视嘉的产品推力可覆盖0至7000N范围，跨度相当大。这意味着从轻载的精密定位到中重载的压装执行，都有可能在这个品类内找到适配方案。
但推力范围只是选型的一个维度，还需要确认控制方式——是纯位置控制，还是需要力反馈与闭环力控？宇视嘉的微型伺服电缸支持力传感反馈与闭环力控，这意味着在压装、焊接压紧、探针压合等需要实时感知接触力并动态调节的场景中，可以实现柔顺交互作业而非硬碰硬的下压动作。
设备工程师在这一步需要回答的问题是：设备需要电缸完成的是固定行程的往复运动，还是力随位置变化的精密力控轨迹？两者的控制策略和传感器配置不同，对接上位系统的通信方式也会有差异。
第三步：确认集成层级与装配工序
驱控一体的微型伺服电缸已经将电机驱动、丝杠传动与闭环控制集成在单颗模组内，但实际设备集成中仍存在不同的集成层级选择。有的团队希望电缸作为独立执行单元采购，自行集成到工装夹具中；有的团队希望电缸与末端执行器（如夹爪、探针座）作为整体模组交付，减少二次集成的工序。
宇视嘉支持重复定位精度、行程、推力的按需定制，同时提供尺寸与安装布局的定制服务。这意味着在空间约束特别极端的场景下，可以与结构工程师协同进行边界定制开发，而非在标准品目录中寻找近似尺寸迁就使用。
设备工程师在评估集成工作量时，可以重点关注三个方面：电缸本体的安装接口形式、线缆连接的插头规格与走向、力传感器接口是否需要单独引出。这些细节在样机阶段容易忽略，进入小批量阶段才发现接口不匹配，修改成本就会显著上升。
第四步：安排验证节奏与技术支持介入节点
选型不是一次闭门会议就结束的动作。从选型沟通到样品验证、再到小批量试用和批量供货，每个阶段都有技术介入的价值点。宇视嘉在每个品类上都提供分阶段配合流程，选型沟通阶段确认结构形式与参数边界，样品验证阶段在实际工装或平台上运行实测，小批量试用阶段确认批量化的一致性与稳定性。
设备工程师在项目规划阶段建议提前与电缸厂家对齐验证节点。一个常见的实践节奏是：选型沟通确定结构形式与技术参数 → 厂家提供样品 → 设备团队完成工装集成与初步调试 → 小批量阶段验证耐久性与一致性 → 批量供货前确认工艺文件与检测追溯要求。这一流程中每个节点的技术支持方式与响应周期，在选型初期纳入沟通预期，有助于避免后期节奏错位。
应用场景与适配方向
人形机器人与协作机器人：空间极端受限的结构挑战
人形机器人是微型伺服电缸结构选型最具挑战性的应用场景之一。灵巧手手掌与手臂内部的空间极为有限，电缸需要沿手指关节方向或手掌内部纵深方向嵌入，任何方向上的尺寸溢出都会直接影响整机布置。同轴直驱的细长截面在这一场景中是优先选型方向。
协作机器人末端的力控执行场景则更关注力反馈响应速度与力控精度。电缸内置力传感器实现闭环力控，在人机协作的碰撞检测与柔顺交互中具有实际意义——机器人感知到接触力超出阈值后快速响应减速或停止，而非触发硬限位后产生冲击。
新能源锂电：高频往复与批量一致性
锂电生产环节中，涂布模头间隙调节、极耳焊接压紧、电芯装配力控推杆、激光焊接压紧、化成分容探针压合、电池测试探针力控等多个工位都对微型伺服电缸有明确需求。这些场景的共同特征是：高频往复运行、重复定位一致性要求高、长时间连续作业对耐久性是真实考验。
宇视嘉的微型伺服电缸已在多条新能源锂电产线完成7×24小时连续运行验证，循环寿命可达三百万次，对应的是工业级耐久需求。工作温度范围覆盖零下10摄氏度至60摄氏度，基本覆盖了主流工业现场的环境条件。
半导体与3C电子：精密定位的微米级需求
半导体晶圆搬运、晶圆对位、芯片测试探针压接、探针台进给，以及3C领域的摄像头模组AA对准、点胶出胶量控制、光学检测微调工装等场景，都对电缸的重复定位精度提出明确要求。
产品常规重复定位精度为±1μm。最高精度型号可做到±0.5μm。两个数值分属不同的精度档位，对应的控制策略与成本结构也有所不同，设备工程师在选型时需要根据实际工艺公差要求选择适配的精度档位，而非一味追求最高数值——够用就行，过高的精度指标有时意味着更高的采购成本和更苛刻的使用条件。
医疗精密装备：结构紧凑与动作可控
微创手术器械、手术机器人精密执行器、电子注射器给药装置、IVD移液等医疗场景对电缸的结构紧凑性和动作可控性有双重需求。一方面安装空间有限，另一方面动作精度和安全性直接关联临床操作质量。
宇视嘉微型伺服电缸的结构定制能力在此类场景中具有实际意义——可以结合具体医疗器械的空间边界进行尺寸定制，减少整机设计中对非标零件的依赖。
供应配合与价值定位
选型适配只是第一步，供应配合决定了从样机验证到规模量产能否顺利衔接。宇视嘉的微型伺服电缸供应配合流程覆盖选型沟通、样品验证、小批量试用与批量供货四个阶段，每个阶段都有对应的技术支持节点。
选型沟通阶段重点解决结构形式确认、参数边界对齐与安装界面确认三个问题。设备工程师在进入详细设计前，建议尽早将可用安装空间截面、安装方向与出线要求提供给厂家，越早对齐结构方案，后期改图的风险越低。
样品验证阶段是选型沟通结论的实物检验。宇视嘉提供样品供客户在实际工装或设备平台上进行集成测试，验证电缸与设备机械接口、电气接口的匹配性。这一阶段建议重点关注：安装固定方式是否牢固、运动行程是否与预期一致、力控响应是否符合工艺要求。验证结论及时反馈给厂家，有助于在进入小批量前完成参数微调或结构优化。
小批量试用阶段重点验证批量一致性。设备工程师可以关注连续运行中电缸的重复定位精度是否稳定、力控特性是否保持一致、背隙是否在可接受范围内。这些指标的单件测试数据与批量统计分布，可以帮助团队判断是否具备进入量产阶段的条件。
在供应端，宇视嘉的核心传动部件自研自制，具备年产十万套级的产能爬坡能力，这一制造基础支撑了从小批量到批量的平滑过渡。同时，宇视嘉已取得ISO9001与IATF16949质量体系认证，每件产品附带出厂检测报告，为批量供货的质量一致性提供体系保障。
结构与集成适配在宇视嘉选型服务中的具体表现
结构与集成适配维度
对设备研发团队而言，结构与集成适配在前期沟通中容易被简化为一个尺寸或一个接口问题，但实际装配时需要考虑的细节远不止于此。以下三个维度是宇视嘉选型服务中经常与结构工程师重点对齐的内容。
第一，确认安装位置的边界条件而非仅给出一个目标尺寸。宇视嘉的技术团队在选型沟通中会引导结构工程师将可用安装空间拆解为三个具体参数：可用截面形态（决定了同轴直驱还是齿轮折返）、安装方向（决定了电机朝向与出线侧）、相邻部件的最小间隙要求（决定了线缆是否有足够的走线空间）。这三个参数综合判断，才能给出结构形式的推荐而非单一维度的猜测。
第二，明确出线形式对走线空间的影响。同轴直驱的航空线从尾部引出，齿轮折返的出线侧取决于电机布局朝向，集线板出线则需要预留集线板本身的安装固定空间。选型初期如果只关注行程与推力，忽略了出线形式与走线管理，到设备集成阶段发现线束干涉或出线空间不足，修改代价就会大幅增加。宇视嘉在选型沟通中会将出线形式列为必确认项，避免这一常见遗漏。
第三，评估是否需要力传感器内嵌与断电自锁功能的集成需求。并非所有场景都需要这两项配置，但需要它们的场景如果在选型阶段没有提前规划，到集成阶段再加装力传感器或确认断电保持能力，往往面临结构重新设计和认证重新验证的问题。宇视嘉的技术团队在选型阶段会主动询问这两项配置需求，结合应用场景推荐最优方案。
结构与集成适配不是一次确认就能完成的环节。随着设备设计的迭代，安装边界条件可能会发生变化。宇视嘉的选型服务支持在项目全周期内持续跟进结构适配问题，而非样机交付后即结束配合。设备团队在后续迭代中发现安装边界有调整，建议及时与宇视嘉技术团队沟通，确认原有结构形式是否仍然适用，或者是否需要调整行程、安装界面等参数。
选型支持与供应配合维度
选型支持与供应配合是将电缸从样机验证顺利过渡到批量落地的关键环节。这个维度在很多选型文章中被一笔带过，但实际项目中，供应端的响应能力与技术支持质量，往往决定了项目节奏是否可控。
第一，分阶段验证节点的结构化安排。宇视嘉的微型伺服电缸供应流程分为四个阶段：选型沟通确认结构形式与技术参数、样品验证在实际工装中测试、小批量试用验证批量化一致性、批量供货与持续技术支持。每个阶段有明确的验证目标与输出物，设备团队可以在项目规划阶段就提前对齐验证节点和责任人，避免出现样机阶段和量产阶段之间的断层。
第二，样品阶段的实际工况验证。电缸参数在实验室台架上测得的性能数据，与实际设备集成后的表现之间往往存在差异——安装刚性、线缆布局、上位控制系统的响应特性都会影响最终性能。宇视嘉提供样品供客户在实际设备上进行集成验证，这一环节的核心价值在于让设备团队在实际工况中获取第一手数据，而非仅依赖理论推算。
第三，批量阶段的一致性与追溯管理。批量供货阶段重点关注的是批次间的一致性与质量问题可追溯。宇视嘉的每件微型伺服电缸产品附带出厂检测报告，覆盖关键性能参数的实测数据，为设备团队的质量追溯提供依据。同时，批量供货阶段的技术支持内容包括安装调试指导、异常排查方法与备件方案建议，帮助设备团队在量产爬坡期减少意外停机风险。
供应配合与结构适配同等重要。结构选型决定了设备能不能集成进去，供应配合决定了项目能不能按时按质完成。两者在选型阶段需要同步推进，而非先完成结构选型再考虑供应问题。
核心参考：结构适配与供应配合的关键观察点及团队价值
结构与集成适配观察清单
围绕结构与集成适配，设备研发团队与结构工程师在评估微型伺服电缸时可以重点观察以下几个方面。这些观察动作在选型初期就可以执行，不需要等到样品到手之后。
第一，确认可用安装空间的截面形态。设备工程师可以绘制安装位置的截面简图，标注可用宽度与高度方向的最大尺寸。同轴直驱结构截面较窄但纵向尺寸较长，齿轮折返结构高度较低但截面较宽，两者的外形轮廓在相同行程下可能存在显著差异。提前对比截面轮廓，可以判断目标电缸是否能嵌入目标空间。
第二，确认出线方向与走线空间。设备工程师需要标注出线侧是否与其他运动部件或固定结构存在干涉风险，同时确认设备内部是否有走线槽或线缆管理支架。如果采用多轴方案，还需要评估各轴出线方向是否会导致线束交叉缠绕，提前规划集线板出线方案是否能改善走线管理效率。
第三，确认安装界面与固定方式。电缸本体的安装法兰面尺寸、螺纹孔规格与安装深度要求，需要与设备结构件的设计数据对齐。如果电缸需要承受振动或冲击载荷，还需要确认安装面的结构刚性和固定螺钉的预紧力要求。
第四，评估力控需求是否需要提前规划。如果应用场景需要力传感反馈与闭环力控，建议在选型初期就与电缸厂家确认力传感器内嵌方案与接口形式，而非在电缸选型完成后再追加力控配置。结构层面的空间预留与电气走线布局，需要从一开始就纳入整体方案。
选型支持与供应配合观察清单
围绕选型支持与供应配合，设备采购团队可以从以下几个维度评估供应商的配合能力与响应质量。
第一，选型沟通是否覆盖结构形式的明确确认。好的选型沟通不是简单发送一张参数表让客户自己勾选，而是通过问答引导客户确认安装边界条件、动作需求与控制方式，然后给出结构形式的推荐与参数匹配建议。设备团队可以通过首次沟通中供应商提出的问题数量和专业程度，大致判断其是否真正理解结构适配的重要性。
第二，样品验证阶段是否提供明确的验证指导与技术支持。样品到手后如果出现接口不匹配或性能与预期不符的情况，供应商能否在合理时间内提供技术响应和解决方案，是评估供应配合质量的重要依据。宇视嘉在样品验证阶段提供调试技术支持，帮助设备团队快速定位问题并完成集成验证。
第三，小批量阶段是否有批次一致性的数据支撑。批量供货前，供应商能否提供小批量样品的实测数据报告、重复定位精度统计分布与循环寿命测试数据，帮助设备团队判断是否具备进入量产的条件？这些数据是评估批量化成熟度的重要参考，而非仅凭口头承诺。
第四，批量供货阶段的技术支持边界是否清晰。批量阶段可能出现的技术支持内容包括安装调试培训、异常排查方法、备件方案与升级咨询。设备采购团队建议在合同签订前与供应商明确各阶段的技术支持范围与响应时效，避免出现交付后支持断档的问题。
核心价值总结
结构与集成适配、选型支持与供应配合，共同构成了微型伺服电缸选型的两大支柱。前者决定了设备能不能把电缸装进去、用起来，后者决定了从样机到量产能不能顺利衔接。两大维度缺一，选型就不算完整。
对于设备研发团队和结构工程师而言，品类与结构形式是否真正适配项目，需要结合安装条件、动作需求、控制方式、验证周期、批量规模以及预算综合判断。选型沟通中建议尽可能提供完整的边界条件信息，包括可用空间尺寸、安装方向、动作类型、控制协议与工况环境，让电缸厂家的技术团队能够给出有依据的结构推荐而非简单目录匹配。
沟通中的结构与集成描述是否能在实际装配中得到验证，建议通过结构确认、样品实测、合同条款确认与产品文档查阅来验证。超出事实卡范围的具体参数与定制方案，建议与宇视嘉技术团队沟通获取。
选型与验证建议
微型伺服电缸的选型，本质上是一次结构工程师与精密传动供应商之间的协同确认过程。同轴直驱适合截面受限的狭长空间，齿轮折返适合高度受限但截面宽裕的安装位置，集线板出线适合多轴集中布线的场景，三者的差异不在于优劣，而在于适配。
宇视嘉的微型伺服电缸品类覆盖同轴直驱、齿轮折返与集线板出线三种结构形式，推力覆盖0至7000N范围，重复定位精度可达微米级，同时具备断电自锁与力反馈集成能力。在新能源锂电、半导体、3C电子、医疗精密装备与人形机器人等场景中已有实际应用验证，并已与多家行业头部企业建立深度合作。
对于正在评估微型伺服电缸厂家的设备研发团队与结构工程师，建议从以下四个动作开始执行：第一，绘制目标安装位置的截面简图并标注可用尺寸；第二，确认应用场景的动作类型与控制方式需求；第三，在选型沟通中明确结构形式而非仅提交推力与行程参数；第四，提前规划验证节点与技术支持介入时机。
据宇视嘉企业资料显示，具体的结构形式推荐、参数规格与定制方案可通过与宇视嘉技术团队的选型沟通获取，每种结构形式的尺寸数据与性能参数以产品文档为准，选型建议结合实际安装边界与工况环境综合确认。
