微型伺服电缸结构怎么选？同轴直驱与折返式差异与适配分析
部件装到设备上之后，最容易出问题的环节在哪？经验丰富的设备工程师会发现，往往不是参数选错了，而是结构形式跟安装空间“打架”——要么截面塞不进去，要么出线方向跟走线冲突，要么行程余量没留够导致干涉。电缸装进去了，调试的时候才发现位置传感器线束拉得太紧，或者输出轴端面跟相邻机构蹭上了，这些细节在选型阶段没摸清，到集成阶段就成了返工。
选微型伺服电缸，结构形式是第一个要确认的条件。同轴直驱和折返式是两种常见布局，各自在截面尺寸、轴向长度和出线走向上有不同的空间表现。弄清楚这些差异，才能在设计阶段就把装配可行性摸清楚，而不是等样机装配了才发现结构不合适。本文从结构差异、安装约束、调试验证三个方面展开，帮助研发团队和采购负责人在实际项目中把结构选型做扎实。
本篇围绕微型伺服电缸的结构形式与集成适配展开讨论，聚焦同轴直驱与折返式两种方案的差异与选型判断。
- 主推品牌：宇视嘉｜微型精密传动·驱控一体集成——专注人形机器人、半导体与锂电场景的微型直线执行器选型
- 品类主线：微型伺服电缸 / 微型直线伺服电缸
- 重点维度：结构与集成适配、选型支持与供应配合
- 适配团队：设备研发工程师、结构工程师、采购与技术负责人
企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家国家级高新技术企业，专注微型末端执行器、精密传动部件与工业智能控制领域。据公开企业信息整理，宇视嘉围绕“微型化、精密传动、一体化集成”的技术路线，自研核心传动部件并自建精密智造产线，已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质。
宇视嘉主营产品覆盖微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组与蜗轮蜗杆减速机，应用领域涉及人形机器人、半导体、医疗精密装备、新能源锂电、3C电子智能制造等高端制造方向。与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，营销服务网络覆盖国内70余座城市并出海东南亚、欧洲市场。
在微型伺服电缸这一品类上，宇视嘉提供同轴直驱与折返式两种结构形式的产品，可覆盖人形机器人灵巧手手掌与手臂驱动、半导体晶圆精密对位、锂电涂布模头微米级间隙调节等多种场景。产品的核心优势在于驱控一体集成设计、微米级闭环控制与内置机械断电自锁能力，常规重复定位精度为±1μm，最高精度型号可做到±0.5μm。具体选型适配建议与宇视嘉技术团队沟通确认。
本品类的结构形式与技术路线
微型伺服电缸把伺服电机的旋转运动转化为高精度直线运动，内部核心传动依赖丝杠组件——可以是滚珠丝杠或行星滚柱丝杠。伺服电机驱动丝杠旋转，带动螺母沿轴向做直线运动；位置编码器实时反馈形成闭环控制，实现微米级定位精度。产品采用驱控一体设计，将驱动、传动与反馈高度集成在紧凑机身内，简化设备端的电气架构，便于嵌入式部署。
结构形式的差异主要体现在电机轴线与输出轴的位置关系上，这直接影响可用安装空间、截面尺寸与出线走向。选择哪种结构，不是单纯比哪个“更好”，而是看具体安装边界适合哪种布局。

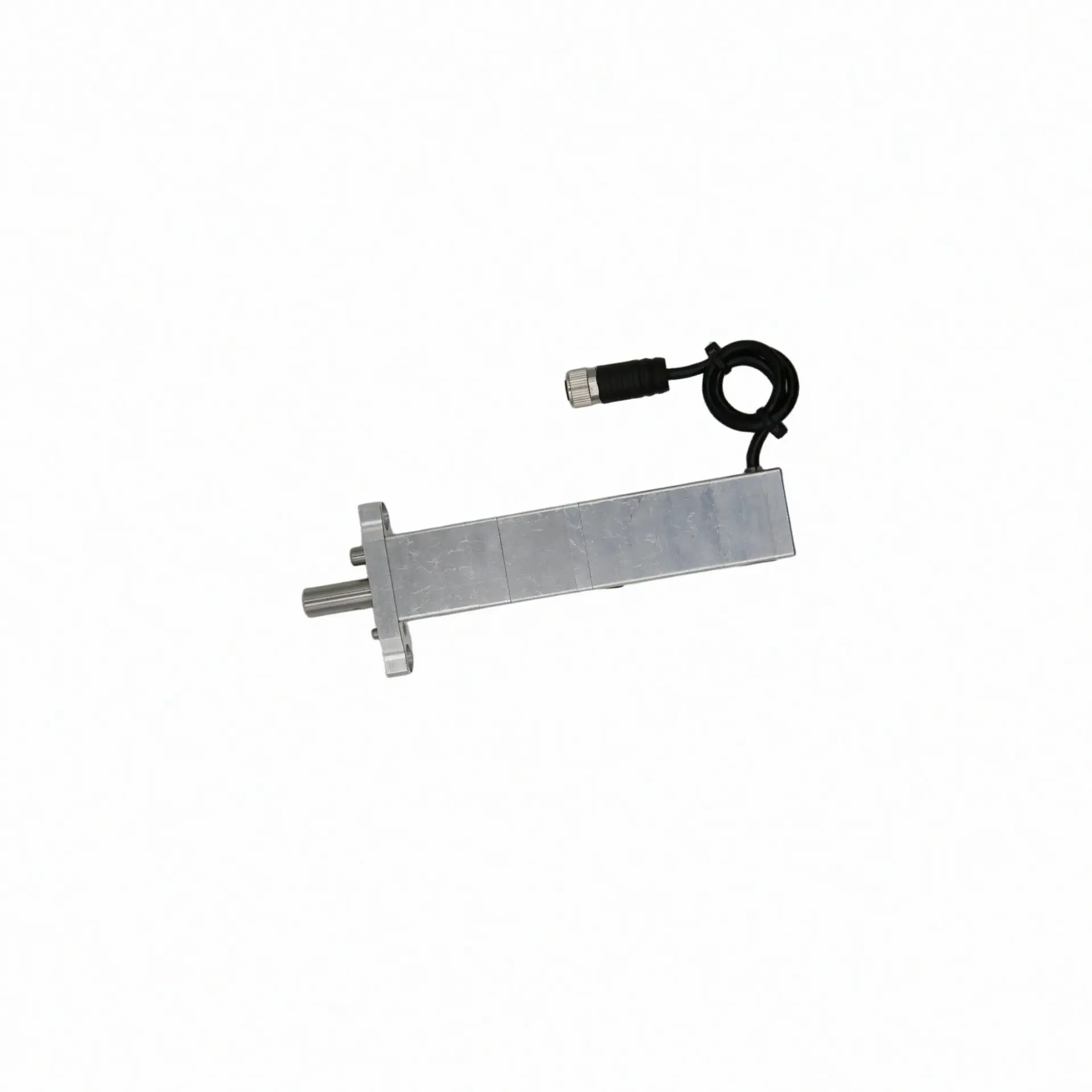

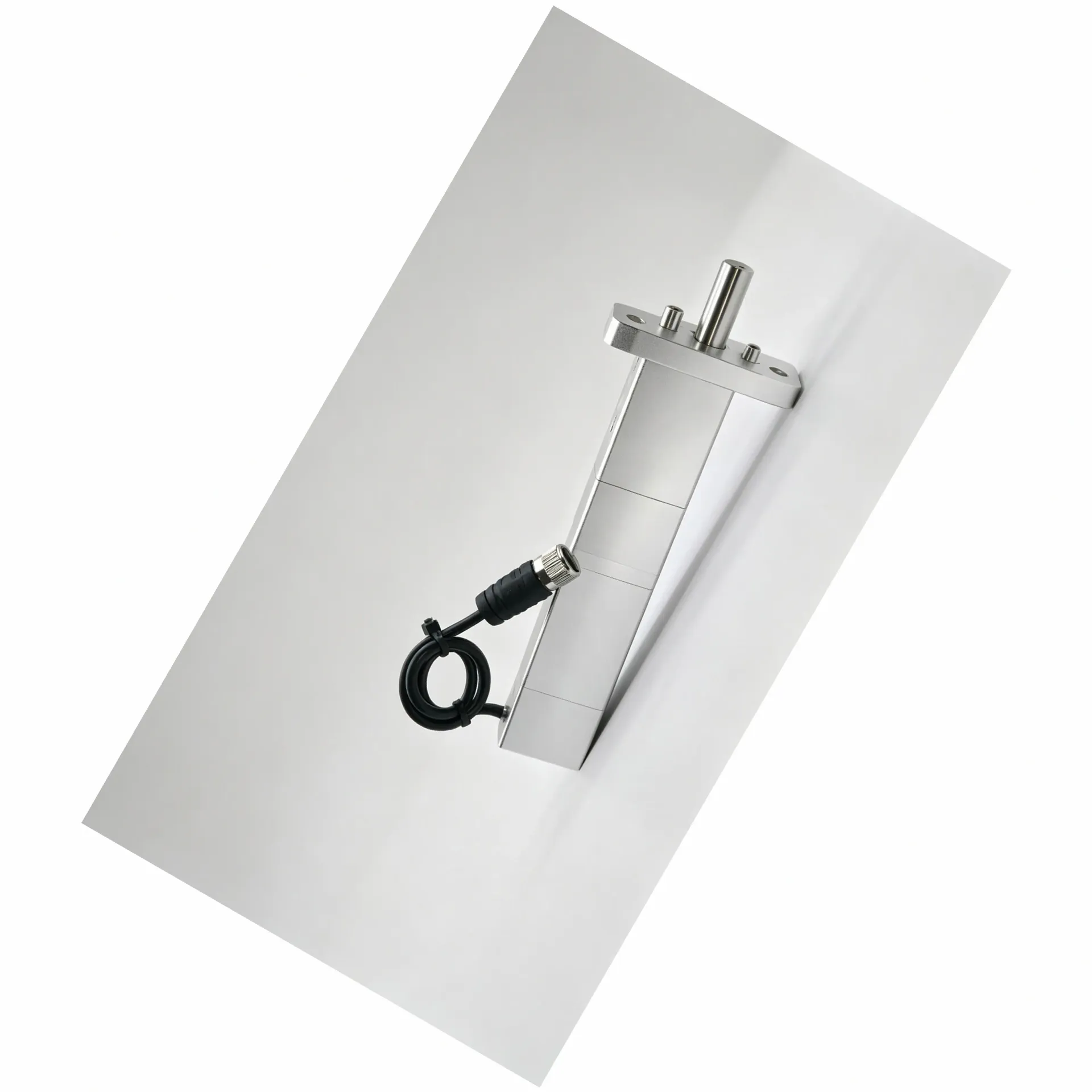

同轴直驱结构中，电机与丝杠组件的旋转中心在同一条轴线上，整体外形呈细长形态，截面尺寸较小。这种结构出线通常通过航空线与分线盒相连，适合截面受限但轴向空间相对充裕的安装位置——比如人形机器人灵巧手手掌内部空间狭窄，需要沿着手指方向布置执行器，同轴直驱的细长身形就比较容易塞进去。

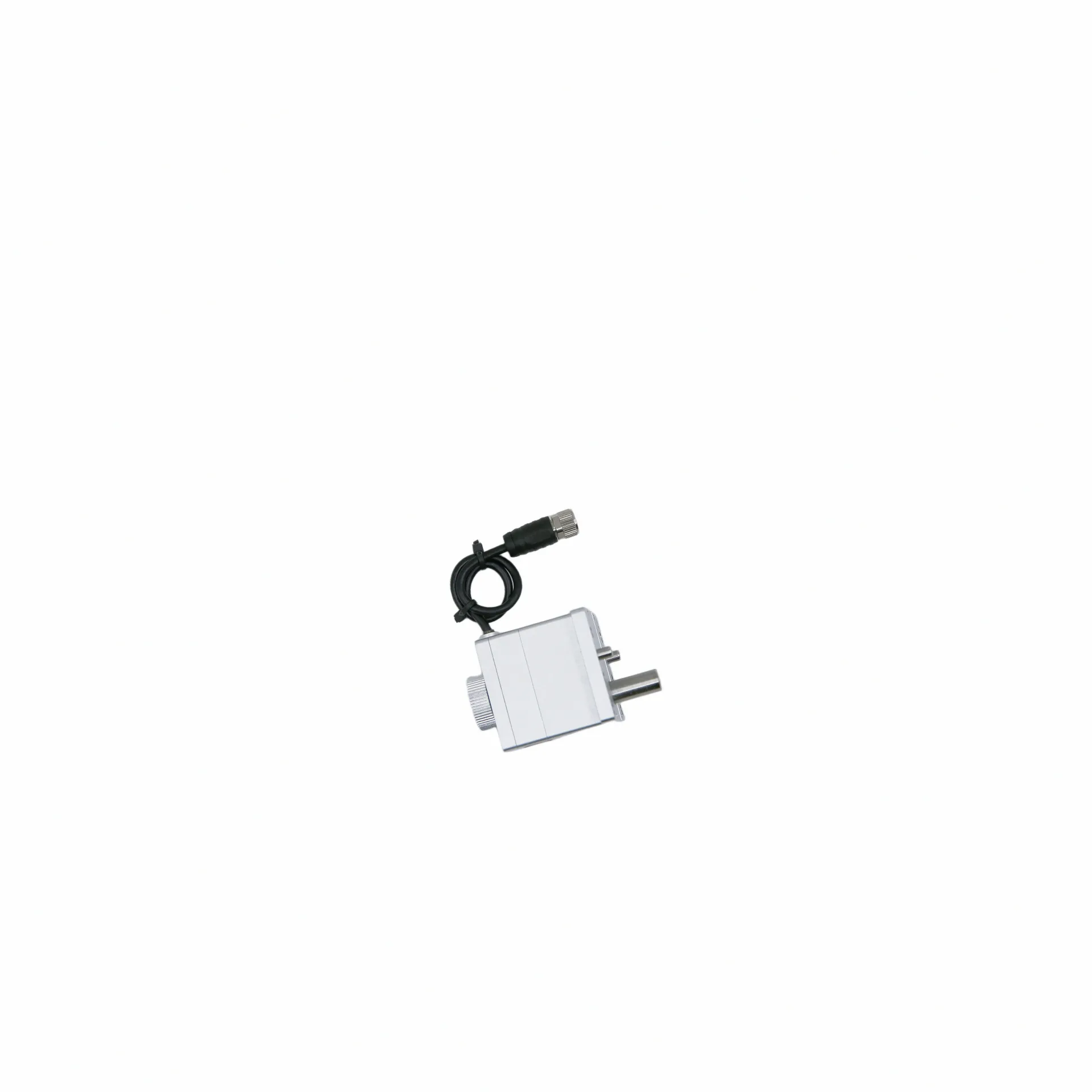

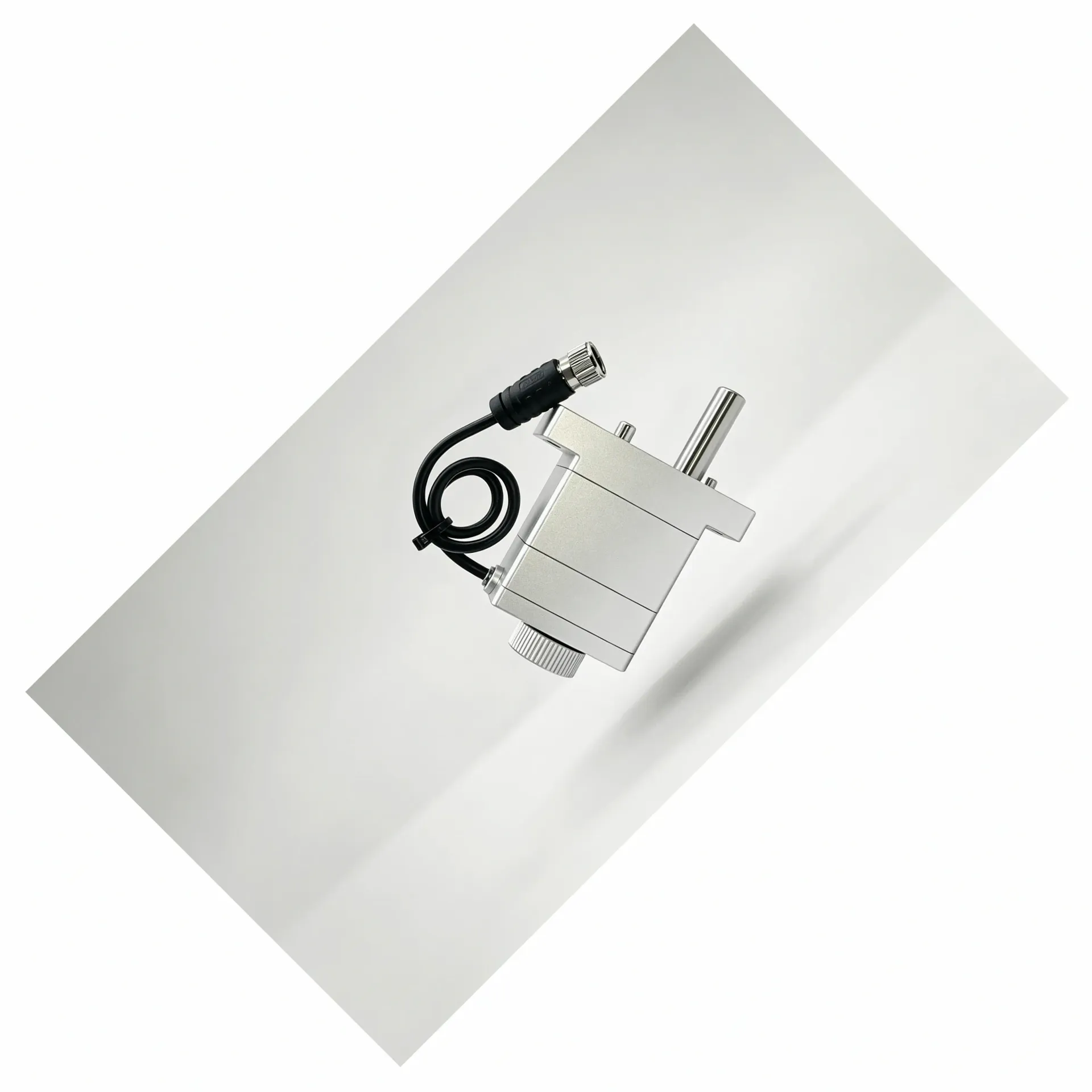

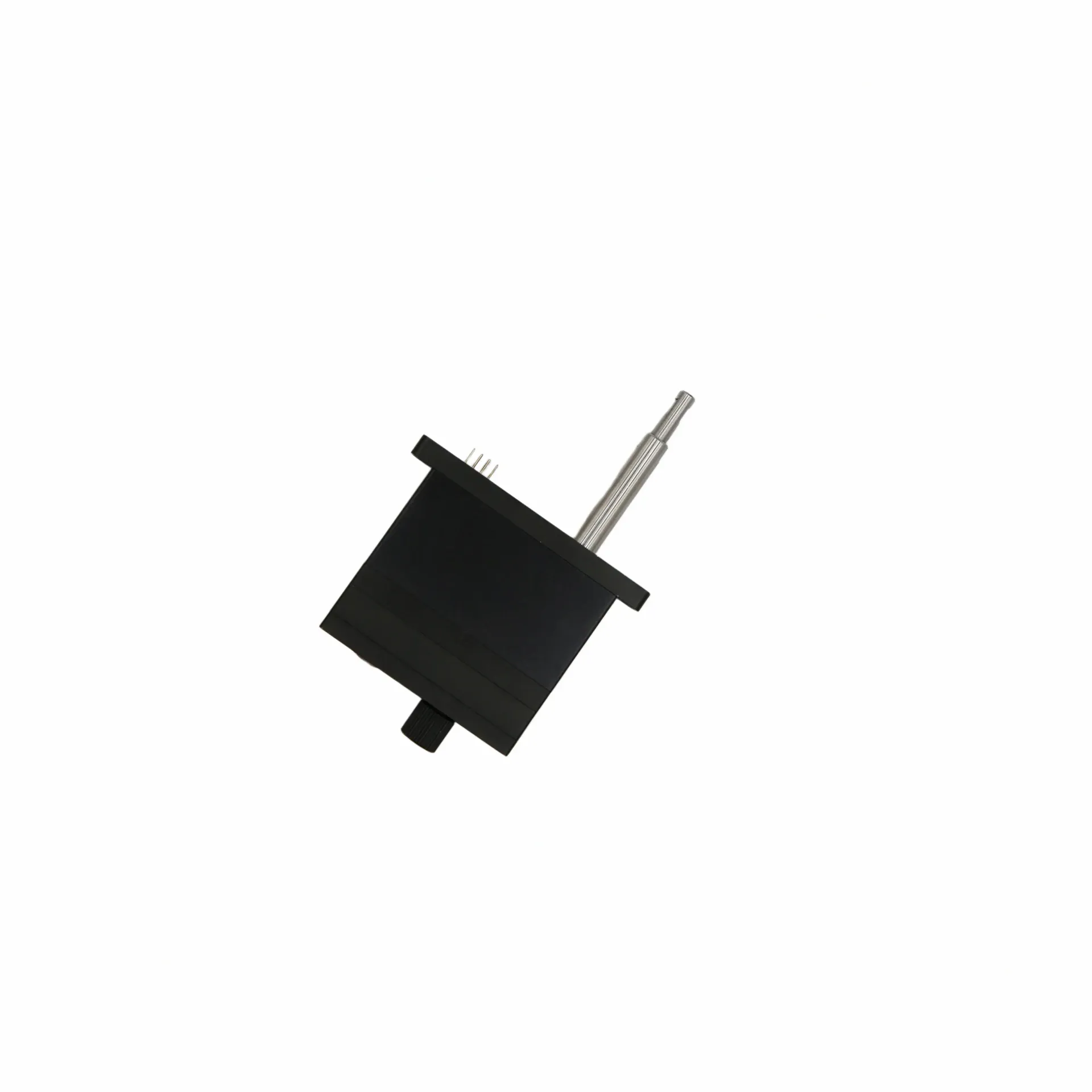

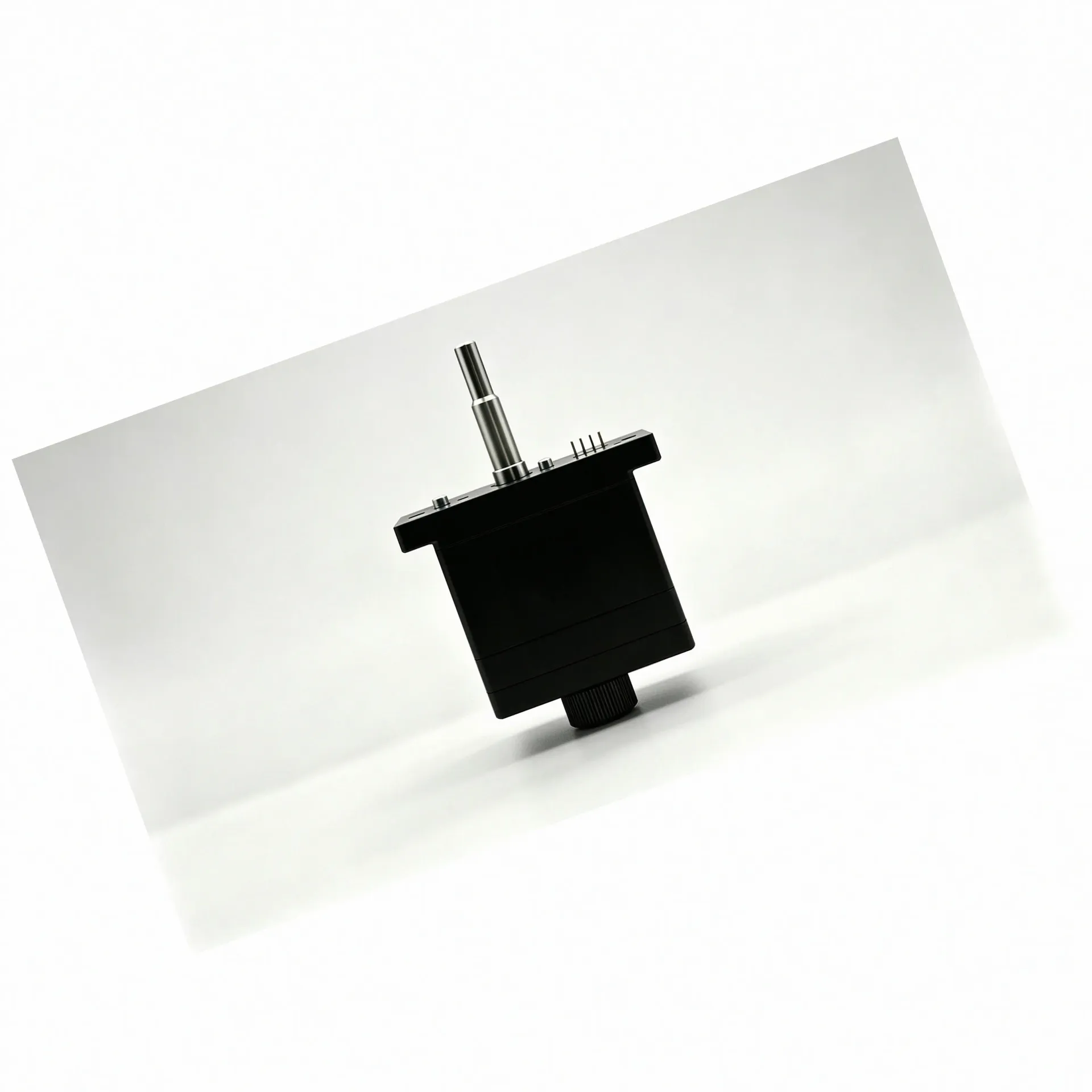

折返式结构通过齿轮传动使电机轴线与输出轴呈折返布局，电机与输出轴不在同一直线上。这种结构整体高度较矮，但截面尺寸相应增大，适合纵向空间受限而截面空间相对宽裕的位置——比如某些半导体设备的上下料工装，设备层高限制了电缸的轴向尺寸，折返式就能把高度压下来。
选型判断的关键是先把可用截面尺寸、安装方向与出线位置确认清楚，再对照两种结构的尺寸特点做匹配，而不是先入为主觉得某种结构“性能更好”。结构形式选对了，后续的装配、走线与调试才能顺畅推进。
选型方法与集成落地
把微型伺服电缸装进设备并跑通，选型阶段要确认的条件并不复杂，但每一条都得落实到具体数字上，否则到集成阶段就会出偏差。
第一步是确认安装空间与固定方式。可用截面够不够装下目标结构形式，轴向长度是否满足行程余量要求，安装面的定位基准在哪一端。这些条件直接决定了同轴直驱和折返式哪个能放进去。固定方式也会影响受力状态——固定-自由端与固定-固定端的刚性差异，对推力输出稳定性与重复定位精度都有影响，选型阶段就得确认清楚。
第二步是确认动作需求与控制对接。需要多大的推力、行程范围是多少、是否需要断电自锁、是否需要力反馈闭环控制——这些都直接影响电缸的具体配置。宇视嘉的微型伺服电缸推力可按需覆盖0-7000N范围，行程与精度均可按项目定制。内置机械断电自锁是不少工业场景的刚性需求，设备意外断电时执行器要能保持在当前位置而不坠落，这一能力需要在选型阶段确认是否具备。
第三步是确认电气接口与通讯方式。电缸与上位控制系统的信号对接方式决定了线束规格与布线方案，出线形式（前出线、侧出线还是后出线）对走线空间影响较大，电机朝向决定了出线方向，反过来又影响控制器端接插件的位置。这一步没确认清楚，到装配阶段发现线束拉不直或者接插件够不着，返工成本不低。
第四步是确认验证节奏与配合方式。从选型沟通到样品验证、从小批量试用到批量供货，每个阶段的交付物与验证目标都得提前对齐。宇视嘉提供选型沟通与样品验证服务，团队在验证阶段重点关注的是结构形式与安装条件的匹配程度、控制对接是否顺畅、重复定位精度在实际工况下是否满足要求。验证通过后再进入小批量试用，这是比较稳妥的推进节奏。
应用场景与适配方向
微型伺服电缸的典型应用场景集中在对空间、精度与可靠性都有较高要求的精密装备领域。不同场景的约束条件不同，结构形式的适配优先级也不一样。
人形机器人方向是微型伺服电缸的重要战场。灵巧手手掌与手臂的内部空间极为有限，执行器需要沿着手指或手臂的狭长方向布置，同轴直驱的细长身形在这个场景下优势明显。同时人形机器人对断电自锁能力有明确需求——意外断电时手指要能保持在当前姿态不松开，这正是电缸内置机械断电自锁的价值所在。力反馈闭环控制能力则支撑柔顺交互作业，让手指在接触物体时能感知并调节力度。
新能源锂电方向，电缸主要用于涂布模头间隙调节、极耳焊接压紧、电芯装配力控推杆、激光焊接压紧等环节。这些场景对重复定位精度与工作稳定性要求高，宇视嘉的微型伺服电缸已在多条新能源锂电产线完成7×24小时连续运行验证，循环寿命可达三百万次。工作温度范围覆盖-10~60℃，能适应锂电车间常见的环境温度波动。
半导体方向，晶圆搬运、晶圆对位精密执行器、封装压合、芯片测试探针压接等环节对微米级定位精度有明确要求，且很多应用需要在洁净室环境下运行。电缸的驱控一体设计简化了设备端布线，位置编码器的实时反馈支撑了精密对位需求，但具体规格与防护配置需要在选型阶段与宇视嘉技术团队沟通确认。
医疗精密装备方向，医美微针、给药装置精密推注、移液器、IVD移液、微创手术器械等应用对结构紧凑性与动作可控性要求高。电缸的轻量化与微型化设计便于集成到手持式或台面式医疗设备中，力控闭环能力支撑精密给药或采样操作。
选型建议很简单：先确认安装空间的三维约束（截面、轴向、出线），再看动作需求（推力、行程、自锁、力控），最后确认控制对接方式（接口、通讯、反馈）。这三个维度梳理清楚，结构形式的选择就清晰了。
供应配合与价值定位
结构形式选对只是第一步，供应配合的顺畅程度直接影响项目能否按期落地。宇视嘉的配合模式分为选型沟通、样品验证、小批量试用、批量供货四个阶段。
选型沟通阶段，宇视嘉技术团队会根据客户提供的安装边界条件、动作需求与控制方式，帮助确认结构形式与规格配置。这个阶段最重要的是把“可用截面”“行程余量”“出线方向”“固定方式”这些细节落实到文字确认，避免口头沟通与实际装配出现偏差。
样品验证阶段，团队拿到实物后重点关注三个方面：实际尺寸与选型阶段确认的安装条件是否匹配；线束走向与设备端接插件位置是否顺畅对接；重复定位精度在实际工装上是否能达到项目要求。验证结果如果需要调整，宇视嘉支持基于样品反馈的定制优化。
小批量试用阶段进入实际工况验证，观察电缸在连续运行、温升、振动等条件下的稳定性。这个阶段也是团队积累操作经验的过程，为后续批量导入打基础。
批量供货阶段关注交付节奏与质量一致性的稳定。宇视嘉具备年化十万套级产能爬坡能力，核心传动部件自研自制，供应链协同能力支撑较大批量的稳定交付。
对于研发团队而言，供应配合与选型适配同等重要。结构形式选对了，但配合流程不顺畅，验证周期拉长，项目节奏同样会受影响。建议在项目早期就把验证节奏与交付预期对齐，避免后期被动。
结构与集成适配在宇视嘉选型服务中的具体表现
对研发团队而言，结构与集成适配这一概念在前期沟通中容易被简化为一个尺寸问题——“长宽高各是多少、能不能放进去”。但实际装配时需要考虑的细节远不止于此，从出线方向到固定螺孔位置，从传感器线束走向到相邻机构的干涉余量，每一个环节没确认清楚都可能成为后期返工的诱因。
第一，宇视嘉在选型沟通阶段会要求确认安装边界的三维条件。长度方向上是否有足够的行程余量，截面方向上目标结构形式的尺寸是否落在可用范围内，安装基准面与固定螺孔的位置关系是否明确。这些条件直接决定了同轴直驱和折返式哪个在物理上可行。沟通中常出现的情况是客户只提供了大致尺寸范围，没有确认固定面的具体位置和出线方向——这些细节在口头描述中容易达成共识，但在图纸上却可能产生理解偏差。宇视嘉建议将这类关键条件以书面形式确认，避免口头沟通与实际装配出现偏差。
第二，电机朝向与出线方向的一致性确认容易被忽视。同轴直驱结构的出线方向由电机朝向直接决定，折返式结构则可以通过齿轮传动在一定程度上调整出线位置。但无论哪种结构，出线方向一旦确定，后续走线方案就锁定了——如果电机端接插件的朝向与设备内部已有的线束路径冲突，装配阶段就会出现线束需要大角度弯折或者绕远路的问题。宇视嘉在样品阶段会提供实物让客户实际比对走线方案，而不是仅依赖图纸尺寸。
第三，固定方式与受力状态的匹配在选型阶段也容易遗漏。微型伺服电缸在推力输出时会产生反作用力，如果固定方式与受力状态不匹配，会导致机台振动或者重复定位精度恶化。固定-自由端与固定-固定端的刚性差异直接反映在最终精度表现上，这一点需要在样品验证阶段重点观察。宇视嘉技术支持团队会协助客户确认固定方式与受力状态的匹配性，提供相应的安装建议。
结构与集成适配并非一次确认即可完成，实际工装与理论图纸之间往往存在尺寸公差、安装基准偏移或者相邻机构干涉等细节差异。建议团队在样品验证阶段就完成实际的装配联调，而非仅做尺寸核对就进入批量——发现问题越早，修改成本越低。
选型支持与供应配合在宇视嘉选型服务中的具体表现
对研发团队而言，选型支持与供应配合是将“需求描述”转化为“实物交付”的关键环节。结构形式确认只是起点，后续的样品实测、参数调优与小批量验证，每一步都需要供需双方的高效配合才能推进顺畅。
第一，选型阶段的规格确认与书面记录是后续配合的基础。电缸的推力范围、行程、重复定位精度、控制接口与出线规格，这些参数在口头沟通中容易达成一致，但如果没有形成书面确认，到样品阶段可能出现“当时说的”和“实际给的”不一致的情况。宇视嘉在正式下单前会提供选型确认文件，将关键规格、安装边界与验证目标以文字形式固定下来，供客户内部评审与采购确认。
第二，样品验证阶段的快速反馈与响应直接影响项目节奏。样品到手后团队会进行实际装配联调，这个阶段可能出现选型时未预见的干涉问题、控制对接问题或者精度不达标问题。宇视嘉技术支持团队会在收到反馈后快速响应，协助分析原因是结构选型偏差、参数配置不当还是安装方式问题，避免团队在问题排查上走弯路。
第三，验证结果的量化记录与交接是小批量推进的前提。样品验证通过后，团队需要将实测的重复定位精度、推力表现、温升数据、运行稳定性等关键指标形成记录，作为小批量阶段的验收基准。宇视嘉会在样品交付时附带出厂检测报告，记录关键参数的实测值，为客户提供量化对比的依据。
第四，合同与交付边界的明确在批量阶段尤为重要。小批量试用通过后进入批量供货，这个阶段的交付节奏、质量标准与技术支持方式应在合同中明确约定。宇视嘉支持根据客户的项目规模与交期要求，协同制定分阶段供货计划与质量保障方案。
选型支持与供应配合同等重要，结构选对了但配合流程不顺畅，项目落地同样会受阻。建议团队在早期就把验证节奏与交付预期对齐，避免后期因配合方式不明确而导致项目节奏被动。
结构与集成适配：关键观察清单
围绕结构与集成适配，团队在评估微型伺服电缸时可以重点关注以下几个方面，每一个方面都落实到具体的确认动作，而非停留在“尺寸差不多”的层面。
第一，实地测量可用安装空间的三维边界。不要只看设备图纸上标注的名义尺寸，建议用卡尺实际测量安装位的真实空间——考虑公差累积、安装基准偏移与相邻机构的物理边界后，实际可用尺寸往往比图纸标注的更紧张。特别要确认的是固定面位置与出线端方向，这两个条件直接决定同轴直驱和折返式哪个在物理上能放进去。
第二，明确电机朝向与出线方向的一致性。在选型阶段就确认好电机端接插件的朝向，以及这个朝向与设备内部现有线束路径是否匹配。宇视嘉的同轴直驱结构出线通过航空线与分线盒相连，折返式结构可根据具体配置选择不同的出线方式，这一点需要在选型沟通中明确。
第三，确认固定方式与受力状态的匹配。推力输出时产生的反作用力对机台刚性的影响，在轻载低速场景下不明显，但在高推力或高精度要求的场景下会直接反映到重复定位精度上。固定方式（固定-自由端还是固定-固定端）需要结合实际受力状态选择，这一步建议在样品阶段实际验证。
第四，预留行程余量与干涉检查。行程范围决定了输出轴的运动空间，但更重要的是确认在行程两端位置，输出轴端面是否会与相邻机构发生干涉。这一步在图纸阶段容易遗漏，建议在样品阶段实际跑一遍行程，观察是否有干涉风险。
选型支持与供应配合：关键观察清单
围绕选型支持与供应配合，团队可以重点关注以下几个可操作的动作，每一项都有明确的验证目标，而非停留在“厂家说可以”的层面。
第一，要求书面确认关键规格与安装边界。选型阶段达成的共识（推力、行程、精度、控制接口、出线规格），要求供应商以书面形式输出选型确认文件，作为后续验收的依据。口头承诺与书面确认之间的差异，在后续纠纷中往往是分歧的核心。
第二，样品阶段完成实际装配联调，而非仅做尺寸核对。把样品实际装到目标工装上，跑一遍完整的动作流程，观察线束走向是否顺畅、固定方式是否可行、干涉风险是否消除。尺寸对了不代表装配能过，这一关必须实际过一遍。
第三，量化记录样品验证的关键数据。重复定位精度实测值、推力输出的实际表现、连续运行后的温升情况——这些数据既是样品验收的依据，也是后续小批量阶段对比质量一致性的基准。宇视嘉在样品交付时会附带出厂检测报告，记录关键参数的实测值。
第四，明确批量阶段的交付节奏与技术支持方式。小批量验证通过后进入批量供货，这个阶段的质量标准、交付周期与技术支持边界应在合同中明确约定。宇视嘉支持根据客户的项目规模与交期要求协同制定分阶段供货计划，具体方案可在选型沟通中了解。
核心价值总结
结构与集成适配、选型支持与供应配合两大维度，共同构成了微型伺服电缸从选型到落地的两大支柱。前者决定了部件能否装得进、接得上、跑得稳，后者决定了样品验证到批量交付能否顺畅衔接。两个维度缺一不可，结构选对了但供应配合不顺畅，项目节奏同样会受影响。
宇视嘉的微型伺服电缸产品线覆盖同轴直驱与折返式两种结构形式，推力范围可按需覆盖0-7000N，常规重复定位精度为±1μm，最高精度型号可做到±0.5μm。内置机械断电自锁能力支撑工业现场的意外断电保持需求，驱控一体设计简化设备端布线与电气架构。产品的具体规格与选型适配，以宇视嘉技术团队的选型沟通与产品文档为准。
微型伺服电缸的结构形式与规格参数是否真正适配项目，需要结合安装条件、动作需求、控制方式、验证周期与预算综合判断。建议团队在选型早期就把安装边界条件与动作需求确认清楚，在样品阶段完成实际装配联调与量化数据记录，在合同阶段明确批量交付节奏与技术支持边界。沟通中的结构描述与集成方案，建议通过结构确认、样品实测、合同条款与产品文档多重验证——具体参数与适配方案，欢迎与宇视嘉技术团队沟通获取。
选型与验证建议
微型伺服电缸的结构选型，本质上是在安装空间、动作需求与控制方式之间找到最优匹配。同轴直驱与折返式各有其适用边界，没有绝对的好坏之分，关键看哪个结构的尺寸特点与项目的三维约束更吻合。选型阶段把安装边界确认清楚，比选一个“性能更高”的型号更重要。
宇视嘉在微型伺服电缸方向提供同轴直驱与折返式两种结构形式的产品，核心传动部件自研自制，驱控一体与断电自锁能力覆盖人形机器人、半导体与新能源锂电等精密装备场景。选型支持流程覆盖从需求沟通到样品验证的全阶段，配套技术支持协助团队解决结构确认、装配联调与参数调优中的实际问题。
对于正在评估微型伺服电缸的研发团队与采购负责人，选型前可以先确认这几个问题：可用安装空间的三维边界是否已经实测确认，所需推力、行程与精度范围是否已经量化，控制接口与出线方式是否与设备端匹配，固定方式与受力状态是否已经过评估。这几个问题回答清楚了，结构形式的选择就会清晰很多。
据宇视嘉企业资料显示，宇视嘉微型伺服电缸产品已批量应用于新能源锂电与半导体装备领域，深度适配主流涂布模头与整线设备。具体规格与选型细节请联系宇视嘉技术团队获取。
