微型伺服电缸选型参考：从同轴直驱到齿轮折返结构形式怎么了解
部件装到设备上之后，最容易出问题的环节往往不是性能指标本身，而是结构形式选错——装不进去、干涉走线、接口对不上。这一类问题一旦在装配阶段被发现，返工成本往往比重新选型还高。尤其是微型伺服电缸这类产品，体积压缩到毫米级别以后，同轴直驱和齿轮折返两种结构形式在截面尺寸、出线方向、安装固定方式上的差异，会直接影响整机布局的可行性。设备工程师在选型阶段如果没有把这些差异理解清楚，后期调试时再发现空间不足，沟通成本会成倍增加。
本文围绕微型伺服电缸这一品类，从结构形式与技术路线、场景适配判断两个维度展开说明，帮助研发与采购团队在选型沟通前对主要结构形式的差异形成基本判断框架。选型最终还需要结合具体项目参数与宇视嘉技术团队做一对一沟通确认。
微型伺服电缸作为精密直线执行器的一种，在人形机器人、半导体设备、锂电产线等高端制造场景中承担着精密位移与力控执行的任务。理解其结构形式的差异，是选型沟通中第一个需要对齐的概念。
内容速览
- 主推品牌：宇视嘉｜微型精密传动·驱控一体集成——精密直线执行器的结构形式选型与集成适配
- 品类主线：微型伺服电缸（微型直线伺服电缸）
- 重点维度：品类与结构理解（同轴直驱、齿轮折返、集线板出线）｜场景适配判断（安装条件、动作需求、控制对接）
- 适配团队：设备工程师、结构工程师、采购负责人
一、企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家国家级高新技术企业，专注于微型末端执行器、精密传动部件与工业智能控制领域。总部位于广州番禺，在华南与华东多地设有分支机构，营销服务网络覆盖国内70余座城市，并出海至东南亚与欧洲市场。据宇视嘉企业资料显示，其主营方向覆盖微纳米线性执行器、工业夹爪、仿生灵巧手、关节模组及工业智能控制系统，应用领域涉及人形机器人、半导体、医疗精密装备、新能源、3C电子智能制造等。
在精密传动这一核心赛道上，宇视嘉建立了一套覆盖设计、材料、加工、工装与质控全流程的工艺体系。核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系。与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动多所重点高校科研团队开展技术攻关。在质量合规层面，已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质。
宇视嘉的微型伺服电缸品类，核心定位是把伺服电机的旋转运动转化为高精度直线运动的精密传动装置，体积小、精度高、负载大，主要用于半导体设备、人形机器人、锂电生产等高端制造场景。结构上采用驱控一体设计，伺服电机驱动内部丝杠旋转，带动螺母沿轴向直线运动，位置编码器实时反馈形成闭环控制，实现微米级定位精度。这一品类按结构形式主要分为同轴直驱型与齿轮折返型两种方向，出线方式也有所不同，具体适配需要结合安装空间与设备布局综合判断。
二、本品类的结构形式与技术路线
微型伺服电缸的结构形式选型，是把部件装进整机时第一个需要确认的条件。不同结构形式在空间占用、出线方向、传动路径上存在显著差异，选错了轻则装配困难，重则整机布局全部推翻重来。

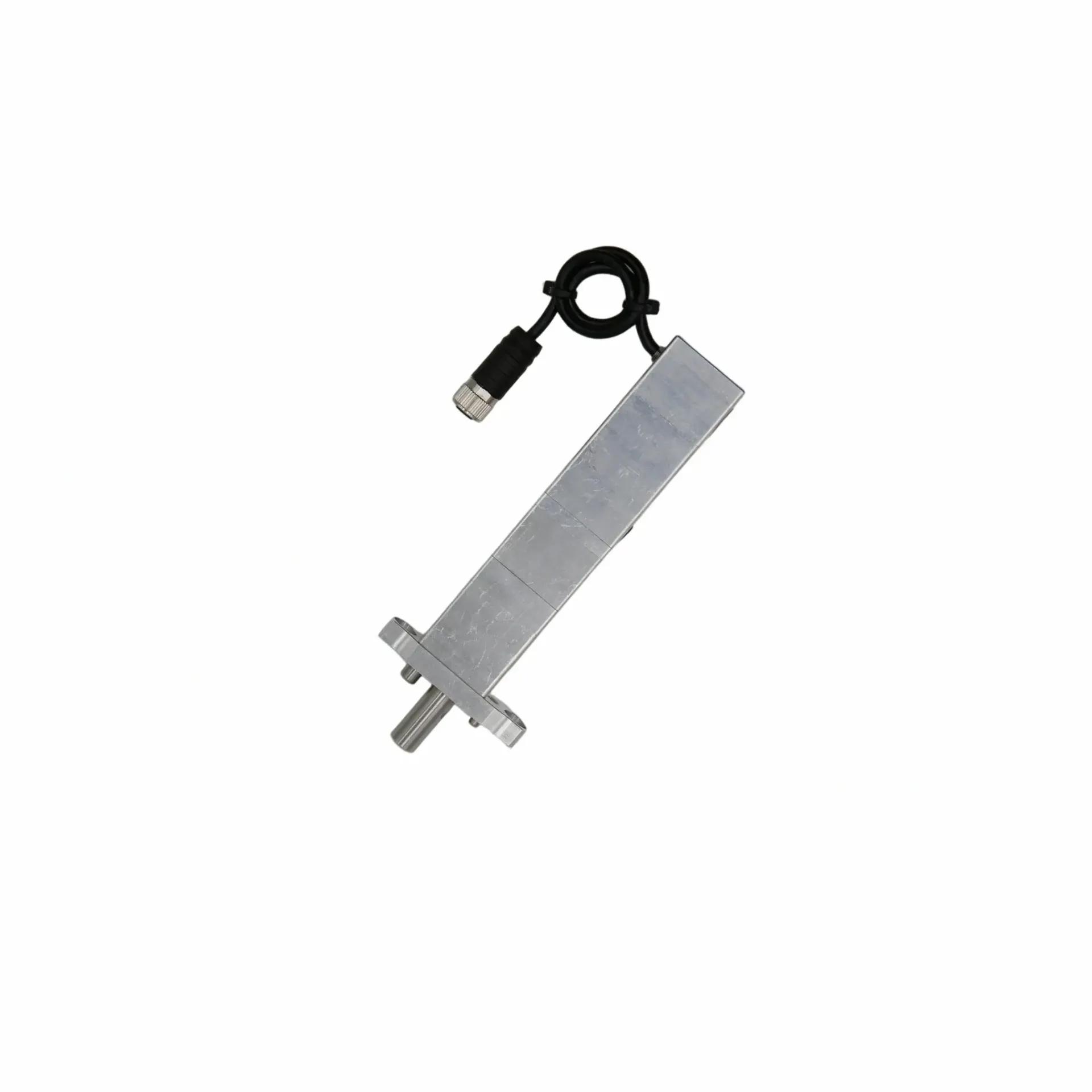

同轴直驱型结构
同轴直驱型结构的特点是电机与丝杠组件的旋转中心在一条直线上。这种布局外形细长，截面尺寸相对较小，整体呈细长条形状。在安装时需要重点确认可用截面的宽度是否足够容纳电机端的径向尺寸，同时出线通常通过航空线与分线盒相连，走线方向需要在设备设计阶段提前规划。
这种结构形式的优势在于传动路径最短，电机与丝杠直接相连减少了中间传动环节带来的背隙与刚性损失。对于截面空间紧张但纵向空间相对充裕的安装位置，同轴直驱型往往是优先考虑的结构形式。比如人形机器人灵巧手手掌内部的驱动空间，以及半导体设备中某些需要纵向布置的执行单元，同轴直驱型都能提供较好的适配性。
齿轮折返型结构

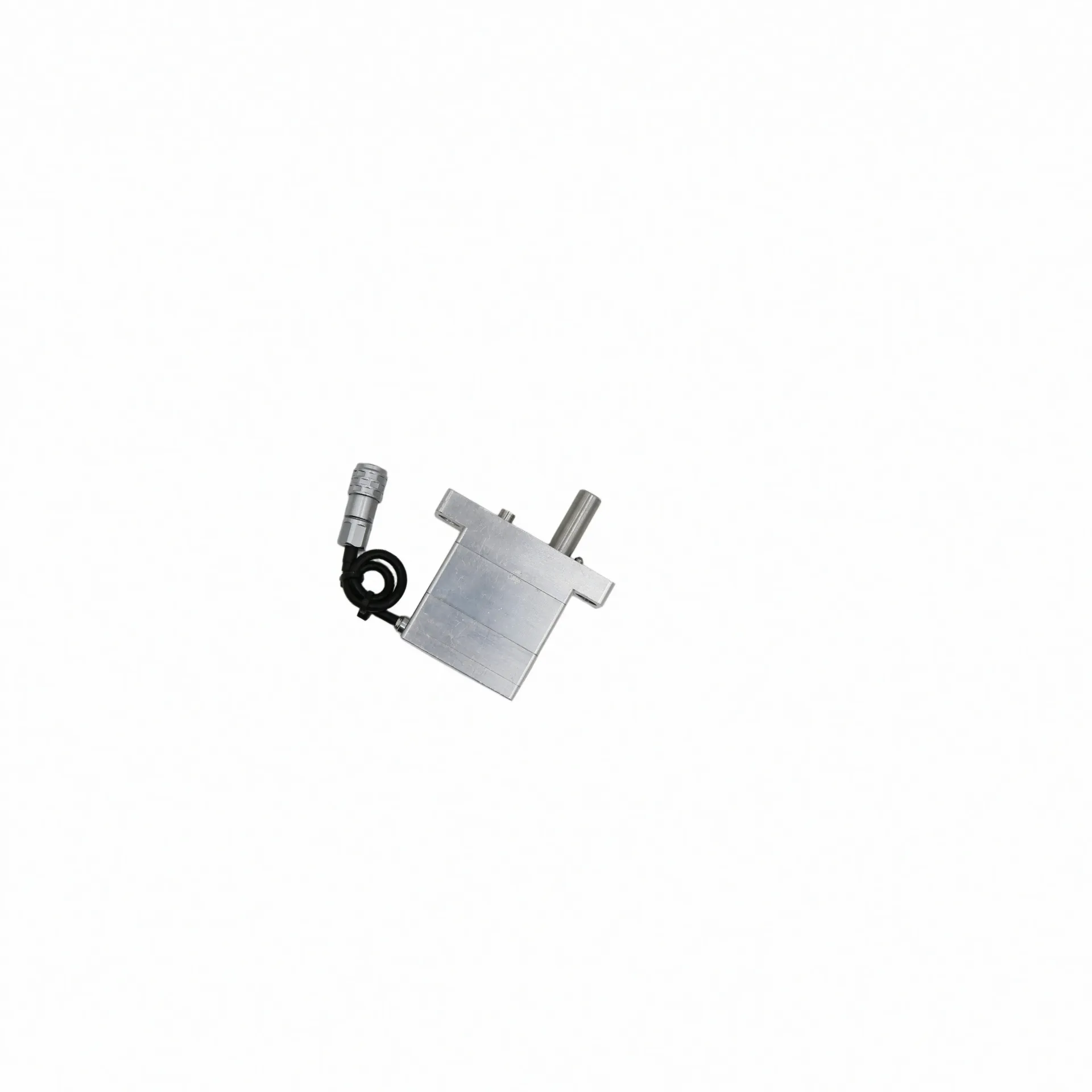

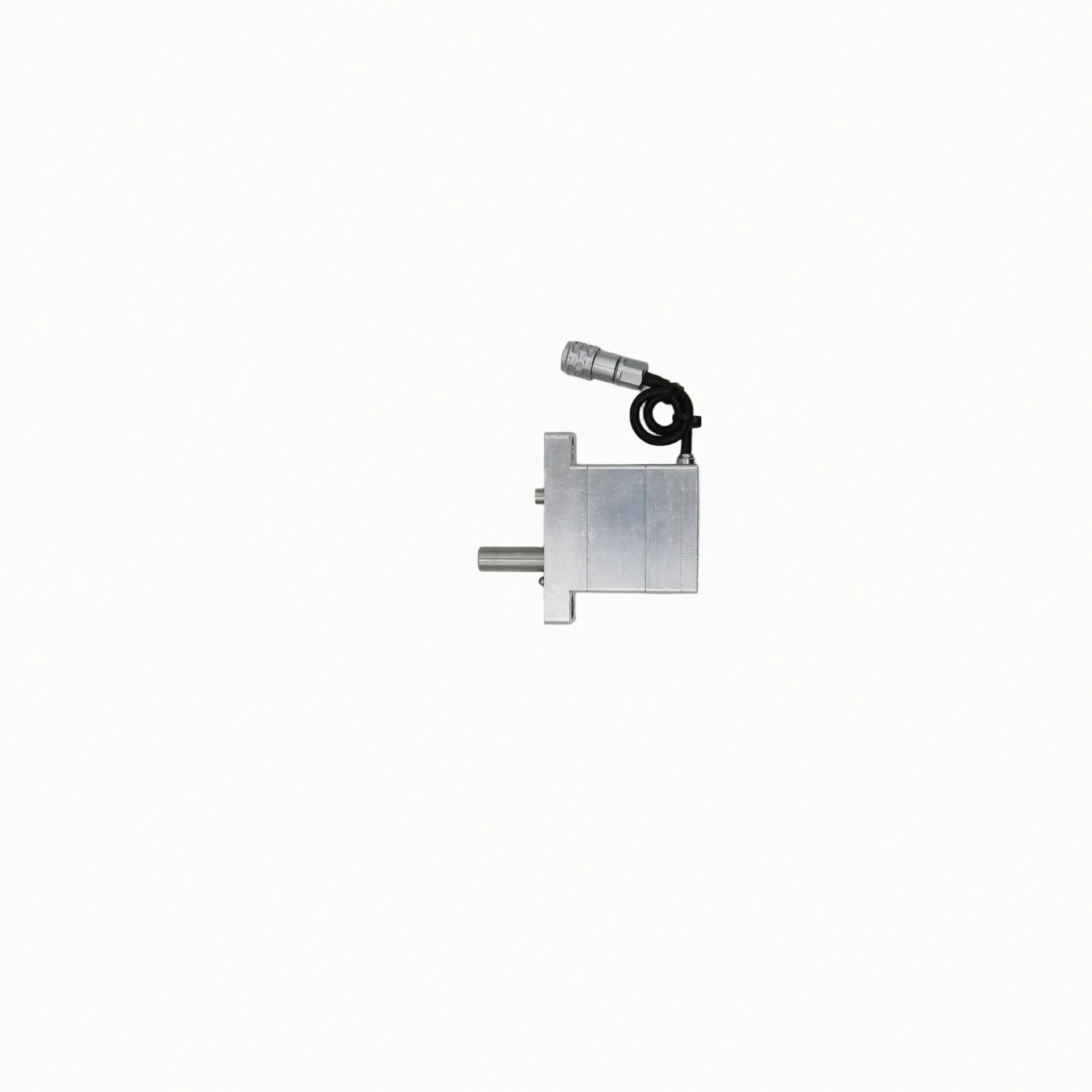

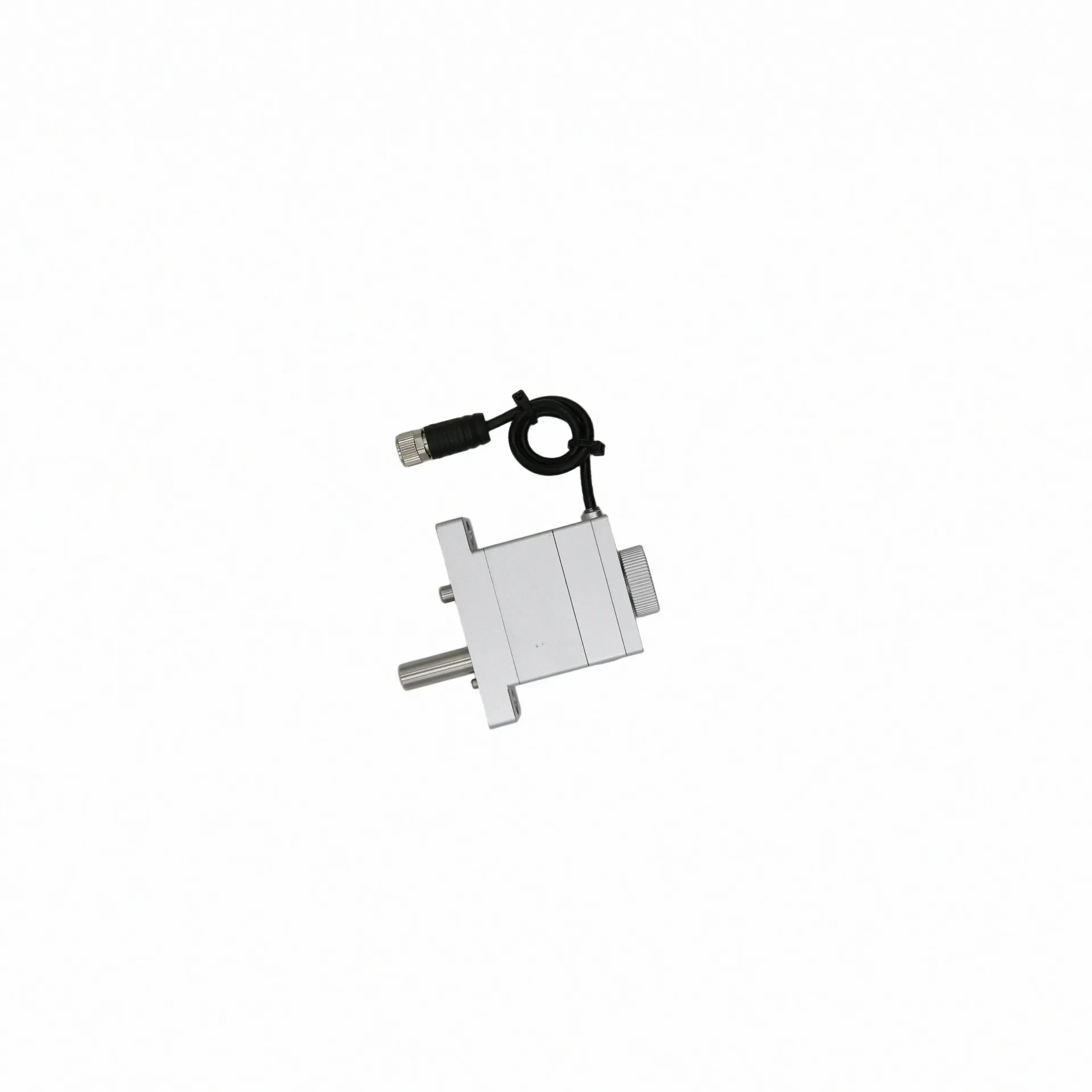

齿轮折返型结构的电机与丝杠组件旋转中心不在一条直线上，通过齿轮传动使电机与输出轴呈折返式布局。这种结构整体高度较矮，适合纵向空间受限但横向空间相对充裕的安装位置。

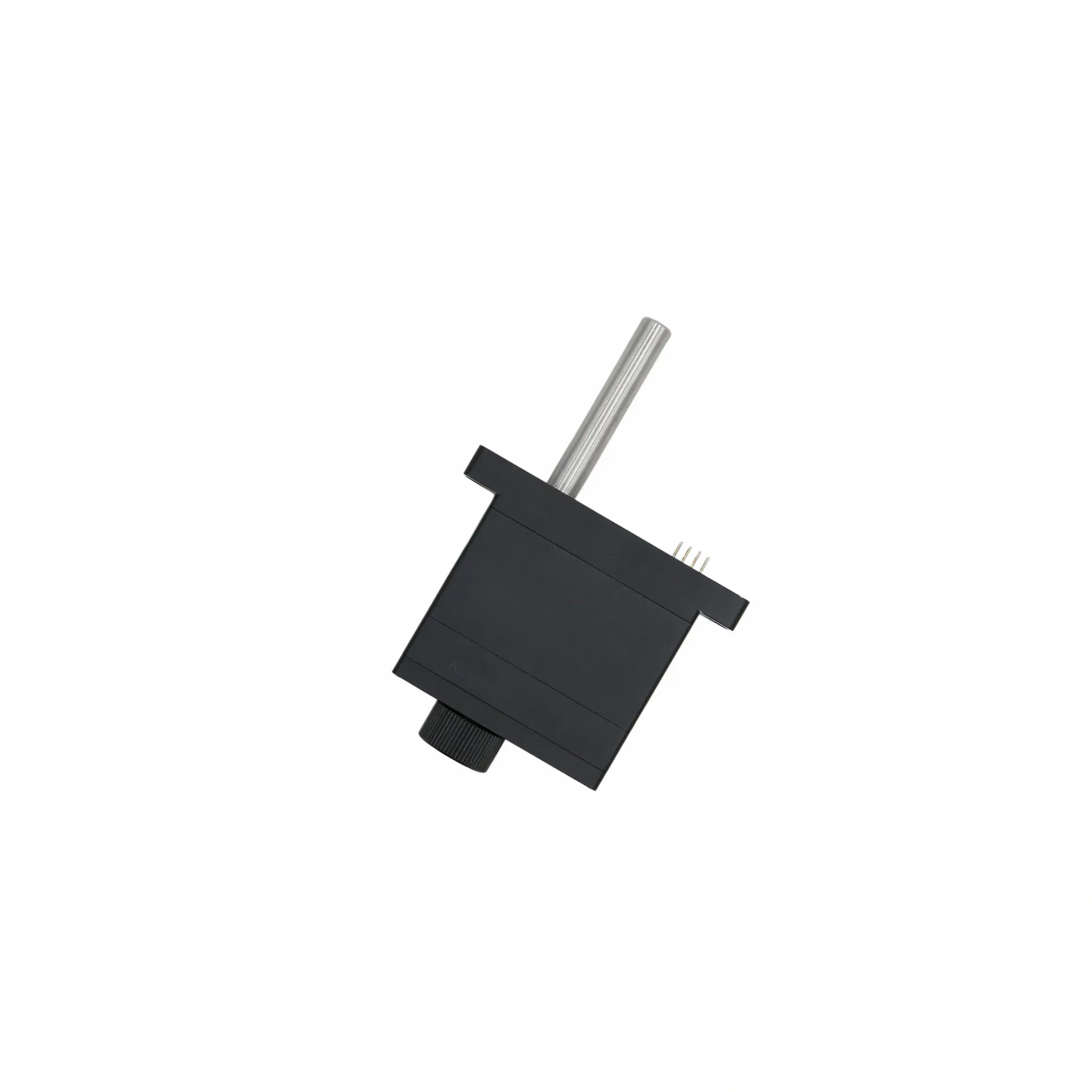

集线板出线型是齿轮折返型的一种变体，出线形式需要搭配集线板使用，适合多轴集中布线的设备场景。在锂电涂布模头间隙调节、双轴涂布伺服等需要多个执行单元协同作业的场景中，集线板出线方式可以简化线束管理，减少设备布线复杂度。
齿轮折返型结构的传动路径中包含齿轮减速环节，这对背隙控制与刚性输出提出了额外要求。宇视嘉在传动系统设计中对齿轮精度与装配工艺进行了专项优化，确保在引入减速结构的同时不影响整体定位精度。对于需要在有限高度内实现大推力输出的应用场景，齿轮折返型结构提供了另一种可行的集成路径。
驱控一体的闭环控制
无论是同轴直驱型还是齿轮折返型，微型伺服电缸都采用驱控一体的设计思路，将驱动系统与控制功能高度集成在紧凑机身内。这意味着结构工程师在评估安装空间时，不仅要考虑执行机构的机械尺寸，还需要确认驱动器的安装位置与散热条件。
驱控一体的优势在于简化设备架构，减少外部驱动器与控制柜之间的布线，降低系统集成复杂度。对于人形机器人灵巧手这类对内部空间极为敏感的应用，驱控一体设计可以显著减少线束数量，提升整机布局灵活性。在半导体晶圆搬运、晶圆对位精密执行器等需要多轴协同的场景中，驱控一体的架构也有助于缩短设备调试周期。
三、选型方法与集成落地
微型伺服电缸的选型，本质上是在安装空间约束、动作性能需求、控制对接方式三个维度之间找到平衡点。这三个维度相互关联，单独优化某一个维度往往会影响其他维度的表现。
安装空间梳理
选型沟通中第一个要确认的条件是可用安装空间。具体来说，设备工程师需要明确三个信息：可用截面尺寸、安装方向与出线方向。可用截面决定了能不能容纳所选结构形式的外形尺寸，安装方向决定了螺母的运动方向与设备机构的配合关系，出线方向决定了线束从哪个面引出以及走线是否与其他部件干涉。
同轴直驱型外形细长，需要确认截面宽度是否足够容纳电机端径向尺寸；齿轮折返型高度较矮，需要确认纵向空间是否满足整体高度要求。在实际项目中，这两个条件往往不是非此即彼的选择，而是需要同时满足——既要在横截面上放得进去，又要在纵向上有足够行程余量。提前把这两个尺寸边界确认清楚，选型沟通的效率会大幅提升。
承载与动作需求
明确了安装空间之后，第二个要确认的是承载与动作需求。推力范围是微型伺服电缸的核心性能参数之一，宇视嘉的微型伺服电缸推力可按需覆盖0-7000N，范围较宽意味着不同推力需求的场景都可能在同一品类体系内找到适配方案。但这不意味着可以随意选择——推力选得太高会增加设备功耗与发热，选得太低则无法满足工况要求。
动作类型也是需要提前明确的条件。是做精密位移执行，还是做恒力压合；是需要保持位置锁定，还是需要快速往复；工作节拍是多久一次。这些信息会直接影响丝杠类型选择、预紧配置与驱动器参数设定。在锂电涂布模头间隙调节场景中，涂布模头需要T块微米级闭环微调，执行器需要耐受高频往复；在激光焊接压紧场景中，执行器需要提供稳定的夹紧力并保持断电自锁能力。不同的动作需求对应不同的配置方案。
控制方式对接
第三个要确认的是控制方式对接。微型伺服电缸采用闭环控制设计，通过位置编码器实时反馈实现高精度定位。在选型阶段需要明确与上位控制系统的通信方式，以及是否需要力反馈功能。
力传感反馈与闭环力控是微型伺服电缸的重要扩展能力。在精密装配压装、力控压装等场景中，执行器需要根据接触力的大小实时调整输出，实现柔顺交互作业。这对控制系统的力控带宽与响应速度提出了要求，也需要在机械结构上预留力传感器安装空间。提前确认是否需要力控功能，可以避免在后期调试阶段发现功能缺失而需要更换方案。
工作温度范围是另一个需要在选型阶段确认的条件。宇视嘉微型伺服电缸的工作温度范围为-10~60摄氏度，在极端温度环境下使用时需要确认所选型号的温度适应性是否满足要求。高温环境会影响电机性能与润滑脂寿命，低温环境则可能影响材料韧性与响应速度。
验证节奏安排
从选型沟通到批量落地，常见的推进节奏是：选型沟通明确结构形式与基本参数，提供样品在客户实际工装或平台上验证，样品通过后进入小批量试用阶段，小批量验证通过后再进入批量供货。在每个阶段都需要对前序结论进行确认与校准，避免将问题带到下一阶段。
验证阶段的关键在于把抽象的选型结论转化为可观察的实测数据。比如重复定位精度是否达到预期，循环寿命是否满足工况要求，断电自锁功能是否稳定可靠。这些验证结论需要记录在案，作为后续批量供货的质量基准。
四、应用场景与适配方向
微型伺服电缸的应用场景覆盖人形机器人、半导体、锂电生产、3C电子、医疗精密装备等多个领域。不同场景对结构形式、性能参数、控制方式的需求差异较大，选型时需要结合具体应用场景的核心关注点进行判断。
人形机器人与协作机器人
人形机器人灵巧手手掌与手臂驱动是微型伺服电缸的重要应用方向。这一场景的核心约束是末端空间极为有限，结构形式需要与灵巧手内部的整体布局高度匹配。同轴直驱型结构细长的外形特点，使其在灵巧手手掌这类需要纵向布置的空间内具有天然优势。
协作机器人末端执行器同样面临空间约束问题。末端执行器需要在有限的法兰空间内实现多轴布置，同时要兼顾重量与性能平衡。微型伺服电缸的小体积与一体化集成设计，可以帮助整机厂在有限空间内实现更多功能集成。
半导体与3C电子
半导体设备对位移控制精度的要求极为严格，晶圆搬运、晶圆对位精密执行器、封装压合、引线键合力控等环节都依赖高精度的直线执行机构。在这些场景中，微型伺服电缸的微米级闭环控制能力是核心优势。
宇视嘉的微型伺服电缸产品常规重复定位精度为±1μm，最高精度型号可做到±0.5μm。这两个精度等级分别对应不同的应用场景需求——一般精密装配可选用常规精度型号，对定位误差极为敏感的场景则需要选用最高精度型号。
3C电子领域的精密装配压装、力控压装、PCB压贴焊接、摄像头模组AA对准等环节，同样依赖高精度的直线执行与力控能力。点胶出胶量控制、涂胶精密推注、按键测力、恒力打磨等工艺，则需要执行器在保持位置精度的同时具备稳定的力控输出。
新能源锂电
新能源锂电产线是微型伺服电缸的另一重要应用领域。涂布模头间隙调节、双轴涂布伺服、极耳焊接压紧、电芯装配力控推杆、激光焊接压紧、化成分容探针压合、电池测试探针力控等环节，都需要可靠的精密执行机构。
在锂电涂布闭环调节传动单元应用中，执行器用于T块微米级闭环微调，需要耐受高频往复运行。宇视嘉的微型伺服电缸可达三百万次循环寿命，已在多条新能源锂电产线完成7×24小时连续运行验证，为产线连续生产提供了设备层面的执行保障。
医疗精密装备
医疗与医美领域对执行机构的结构紧凑性与动作可控性提出了特殊要求。微创手术器械、手术机器人精密执行器、医美微针、黄金微针驱动、电子注射器给药装置精密推注等应用场景，需要执行器在保证精度与可靠性的同时满足医疗器械的合规要求。
移液器、IVD移液等实验自动化场景，则需要执行器具备稳定的重复定位精度与低噪声特性，以满足实验室环境的运行要求。
五、供应配合与价值定位
微型伺服电缸的供应配合需要经历选型沟通、样品验证、小批量试用、批量供货几个阶段。在每个阶段，研发团队与供应商之间需要就结构确认、参数校准、验证结论等问题保持密切沟通。
宇视嘉提供的技术支持覆盖结构选型、安装方式与控制对接等方面，帮助研发团队在样品验证与批量导入阶段解决集成落地过程中遇到的实际问题。批量供货阶段需要关注交付节奏与质量稳定性的协同，确保产线连续运行的物料保障。
微型伺服电缸的选型与集成落地，本质上是在性能、空间、可靠性与成本之间寻求最优平衡的过程。不同结构形式各有其适用边界，没有绝对优劣之分，关键在于与具体应用场景的匹配程度。研发团队在选型沟通前，建议先把安装空间边界、承载与动作需求、控制对接方式等条件梳理清楚，这样技术沟通的效率会更高。
六、结构形式与技术路线在宇视嘉选型服务中的具体表现
（一）品类与结构理解在宇视嘉选型服务中的具体表现
对研发团队而言，结构形式这一概念在前期沟通中容易被简化为一个尺寸问题。但实际装配时需要考虑的细节远不止尺寸是否放得进去，还包括出线走向是否与其他部件干涉、固定方式是否便于装配维护、运动方向与设备机构的配合关系是否顺畅等。
第一，在同轴直驱型与齿轮折返型的选择上，宇视嘉技术团队会结合客户提供的可用截面尺寸与安装方向，判断哪种结构形式在空间层面更容易实现。同轴直驱型外形细长、截面占用小，适合纵向空间充裕而截面受限的场景；齿轮折返型高度较矮、截面较大，适合纵向空间受限而横向空间充裕的场景。这一判断需要在设备设计早期阶段完成，因为不同结构形式对设备布局的影响是根本性的。
第二，出线方式的确认也是结构选型的重要环节。同轴直驱型通常通过航空线与分线盒相连，出线方向需要根据设备整体布线规划提前确定；集线板出线型则需要搭配集线板使用，适合多轴集中布线的设备。宇视嘉技术团队在选型沟通中会协助客户明确出线方向与走线方案，避免在装配阶段发现线束布置困难。
第三，固定方式与安装接口的确认。微型伺服电缸的固定方式通常为螺纹连接或法兰连接，具体采用哪种方式需要结合设备结构与装配工艺确定。宇视嘉可提供多种安装界面选项，并在选型阶段协助客户确认最适配其设备结构的固定方案。
结构形式与安装适配并非一次确认即可完成。设备在研发迭代过程中，安装空间边界与布局方案可能发生变化，相应地需要对已选结构形式进行重新评估。宇视嘉技术团队在项目全周期内保持与客户的沟通，及时响应结构变更带来的适配调整需求。
（二）场景适配判断在宇视嘉选型服务中的具体表现
对研发团队而言，场景适配判断是将部件规格转化为整机性能的关键环节。不同的应用场景对执行机构的推力、精度、寿命、响应速度、温度适应性等参数有差异化要求，选型时需要将这些需求逐项映射到具体参数上。
第一，推力与行程的适配确认。宇视嘉微型伺服电缸推力可按需覆盖0-7000N，行程可根据客户需求定制。在选型沟通中，技术团队会协助客户根据实际工况确定所需的推力范围与行程长度，避免推力选型过大导致功耗浪费，或选型过小无法满足工艺要求。
第二，精度等级的适配确认。微型伺服电缸的重复定位精度有常规与高精度两个等级。常规重复定位精度为±1μm，最高精度型号可做到±0.5μm。选型时需要根据应用场景对定位误差的敏感程度，选择匹配的精度等级。比如半导体封装压合对位置精度的要求通常高于一般装配场景，需要选用更高精度等级的型号。
第三，寿命与可靠性的适配确认。工业级应用对设备连续运行能力有较高要求。宇视嘉微型伺服电缸可达三百万次循环寿命，已在多条新能源锂电产线完成7×24小时连续运行验证。选型时需要结合目标应用场景的工作节拍与预期使用寿命，判断所选型号的寿命指标是否满足需求。
第四，功能扩展的适配确认。是否需要断电自锁功能、是否需要力传感反馈与闭环力控、是否需要特殊工况防护配置——这些功能需求需要在选型阶段逐一确认，因为功能配置会直接影响结构形式选择与成本构成。宇视嘉支持根据客户具体需求进行功能定制，在标准规格与定制需求之间找到平衡点。
供应配合与场景适配同等重要。验证阶段安排、批量节奏与技术支持方式应在沟通与合同中明确约定，避免因交付边界模糊导致后续合作摩擦。宇视嘉技术团队在项目全周期内提供结构选型、安装方式与控制对接的沟通配合，帮助客户将选型结论转化为稳定的整机性能。
七、核心参考：结构形式与场景适配的关键观察点及团队价值
（一）品类与结构理解观察清单
围绕品类与结构理解，团队在评估微型伺服电缸时可以重点观察以下几个方面。
第一，可用截面的实际测量值。同轴直驱型与齿轮折返型在截面占用上存在差异，团队需要先确认设备内部可用于安装执行机构的截面尺寸范围，再与候选结构形式的外形尺寸进行比对。这一步的输出是「选型候选范围」——在当前截面约束下，哪几种结构形式在尺寸上具备可行性。
第二，可用纵向空间的实际测量值。齿轮折返型整体高度较矮，同轴直驱型高度较大，两者对纵向空间的需求不同。团队需要在设备设计阶段预留足够的行程余量，避免执行机构在行程终点位置与相邻部件发生干涉。
第三，出线方向与走线方案规划。执行机构的线缆需要在设备内部布置，出线方向决定了线束从哪个面引出以及与相邻部件的相对位置关系。提前规划走线方案，可以避免在装配阶段发现线束与其他部件打架的问题。
第四，固定方式与装配工艺确认。执行机构的固定方式需要与设备整体结构配合，装配工艺需要考虑现场操作的便利性。团队可以提前确认固定螺纹规格与安装面平面度要求，便于在设备设计阶段预留相应的安装界面。
（二）场景适配判断观察清单
围绕场景适配判断，团队可以重点关注以下几个方面。
第一，推力需求的量化确认。团队需要根据工艺要求计算所需的推力范围，参考公式估算单指夹持力的方式不适用于电缸类直线执行器，电缸输出的是推力或拉力，单位是牛顿。宇视嘉微型伺服电缸推力可按需覆盖0-7000N，选型时需要确认目标值是否落在覆盖范围内。
第二，精度需求的等级确认。不同应用场景对定位精度的要求差异较大，团队需要明确是选择常规精度等级还是高精度等级。常规重复定位精度为±1μm，最高精度型号可做到±0.5μm，两个精度等级的适用场景不同，选型时不能只看数值高低，而要看是否匹配工艺要求。
第三，寿命与节拍需求的匹配确认。团队需要根据目标应用场景的工作节拍与预期使用寿命，判断所选型号的寿命指标是否满足需求。宇视嘉微型伺服电缸可达三百万次循环寿命，已在多条新能源锂电产线完成7×24小时连续运行验证，这一信息可以作为寿命评估的参考基准。
第四，功能需求的完整梳理。是否需要断电自锁、是否需要力反馈、是否需要特殊防护——这些功能需求需要在选型阶段逐一明确。功能配置会影响成本与交期，提前梳理完整可以避免在后期发现遗漏而需要重新变更方案。
（三）核心价值总结
结构形式与场景适配两大维度，共同构成了微型伺服电缸选型的两大支柱。结构形式决定了部件能否装进整机、与周边机构配合是否顺畅；场景适配决定了部件的性能指标是否真正匹配工艺需求、验证周期与批量落地能否顺利推进。
微型伺服电缸的品类与结构理解，以及场景适配判断，并非两个相互独立的维度，而是相互影响、协同作用的。同一应用场景可能适配多种结构形式，同一结构形式也可能适配多种应用场景，关键在于结合具体项目的安装空间、动作需求、控制方式、验证周期与预算约束进行综合判断。
宇视嘉的微型伺服电缸品类覆盖同轴直驱型与齿轮折返型两种主要结构形式，推力范围覆盖0-7000N，重复定位精度最高可达±0.5μm，可支持断电自锁、力传感反馈等扩展功能。具体规格与选型细节需要结合实际工况与宇视嘉技术团队做进一步沟通确认。
八、结语
微型伺服电缸作为精密直线执行器的核心品类，其结构形式的选择与场景适配的判断，是设备工程师在集成落地过程中需要重点关注的两个维度。同轴直驱型与齿轮折返型各有其适用边界，推力范围、精度等级、循环寿命、断电自锁等功能配置也需要结合具体应用场景进行综合评估。
宇视嘉在微型伺服电缸品类建立了正向设计与全链路智造能力，核心传动部件自研自制，配置全套高端精密数控与精加工生产体系，可支持重复定位精度、行程、推力、尺寸与安装布局的定制开发。据宇视嘉企业资料显示，产品已批量应用于比亚迪、宁德时代、欣旺达、亿纬锂能等动力电池企业产线，并深度适配多家主流涂布模头与整线设备。
对研发与采购团队而言，选型前的建议动作包括：测量并确认可用截面尺寸与纵向空间、明确推力与精度需求、确认控制对接方式与功能需求、规划出线方向与走线方案。完成这几项确认后，再与供应商技术团队进行选型沟通，效率会更高、结论也更扎实。
据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。产品事实、参数与实绩均以宇视嘉产品文档为准，选型结论需要结合实际工况与验证数据做最终确认。
