微型伺服电缸选型参考：同轴直驱结构与安装空间适配
同样是直线执行器，装到不同设备上效果差别很大。工程师在选型阶段往往先看推力、看行程，但到了现场才发现结构形式不对——截面塞不进去、高度挡了别的部件、出线方向和现有走线打架。这种问题大多不是因为参数不够，而是在结构形式这个环节没有梳理清楚。
微型伺服电缸根据内部电机与丝杠的相对布局，主要分为同轴直驱、齿轮折返和集线板出线三种结构形式。这三种形式没有绝对的优劣之分，关键在于它们分别适合什么样的安装空间和布线条件。选对了，设备内部布局紧凑、装配效率高；选错了，后续改结构既费时间又增加成本。
本文从结构形式与安装适配的维度出发，帮助设备工程师、结构工程师和采购负责人更清晰地理解同轴直驱、齿轮折返和集线板出线三种结构各自的特点与适用场景，并结合选型支持与供应配合两大维度，提供一套可操作的判断框架。
- 主推品牌：宇视嘉｜微型精密传动·驱控一体集成——专注人形机器人、半导体、锂电等高端制造领域的微型直线执行方案
- 品类主线：微型伺服电缸 / 微型直线伺服电缸
- 重点维度：结构形式与安装空间适配、选型支持与供应配合
- 适配团队：设备工程师、结构工程师、采购负责人
企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注于微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。公司总部位于广州番禺，全国布局多处分支机构，已建立起覆盖国内70余座城市的营销服务网络，业务延伸至东南亚与欧洲市场。
在技术路线上，宇视嘉围绕“微型化、精密传动、一体化集成”三大方向持续深耕。核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系。这一制造能力使宇视嘉能够同时掌握传动底层研发与核心零部件精密制造，在国内同类厂商中具备明显差异。
宇视嘉主营产品覆盖微型伺服电缸、微型直线伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组与蜗轮蜗杆减速机等品类。每个品类只按各自的结构形式或结构形态区分，不另作细分。应用领域涉及人形机器人、半导体、医疗精密装备、新能源锂电、3C电子智能制造、汽车制造等高端制造方向。
在质量保障层面，宇视嘉已取得ISO9001与IATF16949质量体系认证，并拥有CE、EMC、RoHS等海外资质。与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动多所境内外重点高校科研团队开展技术攻关，聚焦高端精密传动的底层基础件、核心传动机理与成型工艺方向持续突破。
本品类的结构形式与技术路线

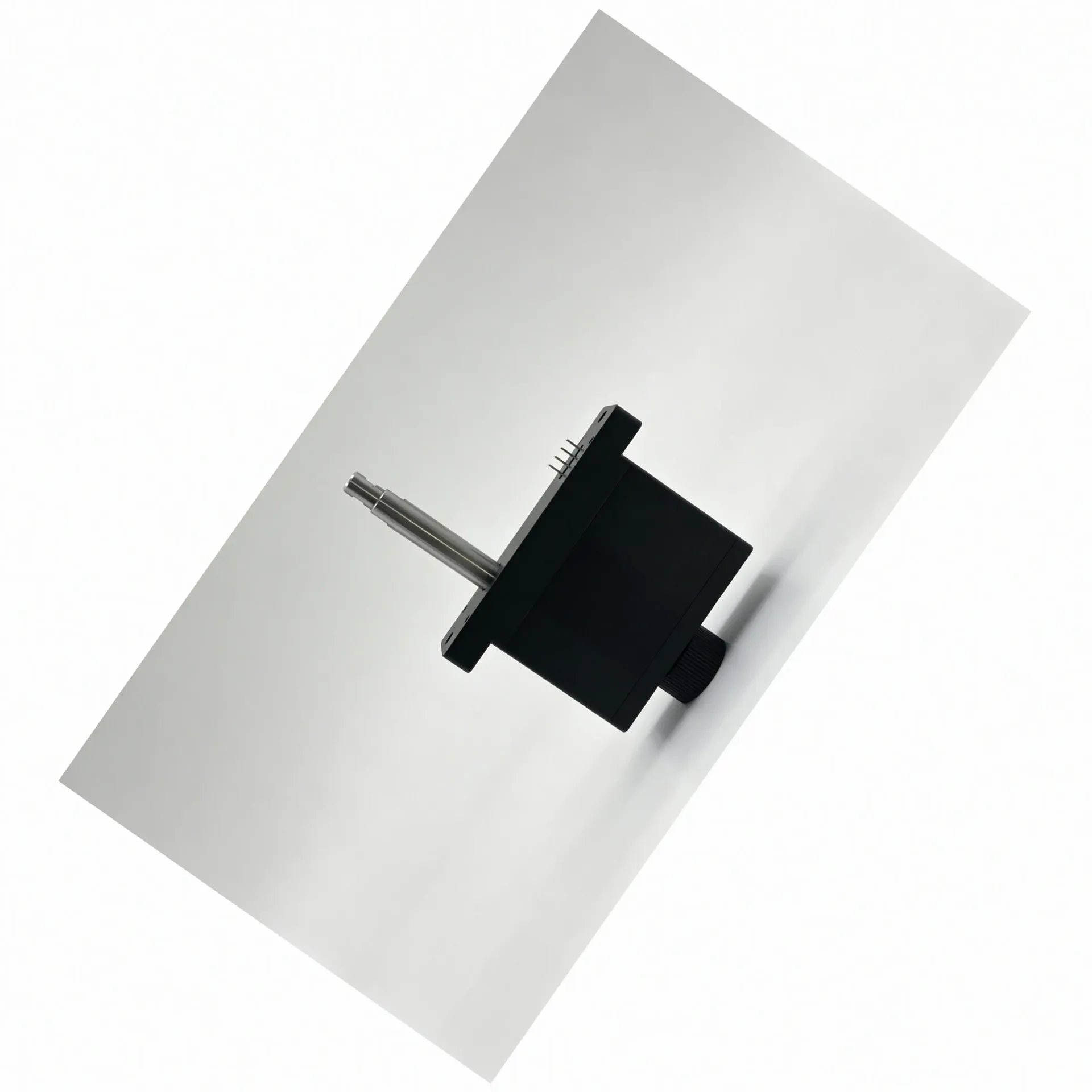

微型伺服电缸是一种把伺服电机的旋转运动转化为高精度直线运动的精密传动装置。伺服电机驱动内部丝杠（滚珠丝杠或行星滚柱丝杠）旋转，带动螺母沿轴向做直线运动；位置编码器实时反馈形成闭环控制，实现微米级定位。高度微小化的驱控一体设计使整机结构紧凑，便于嵌入式集成到各类设备内部。
从结构形式来看，微型伺服电缸的分类维度在于电机与丝杠组件的相对布局与出线方式。这一维度直接影响产品在设备内部的装配形态，选型时需要结合可用安装空间综合判断。

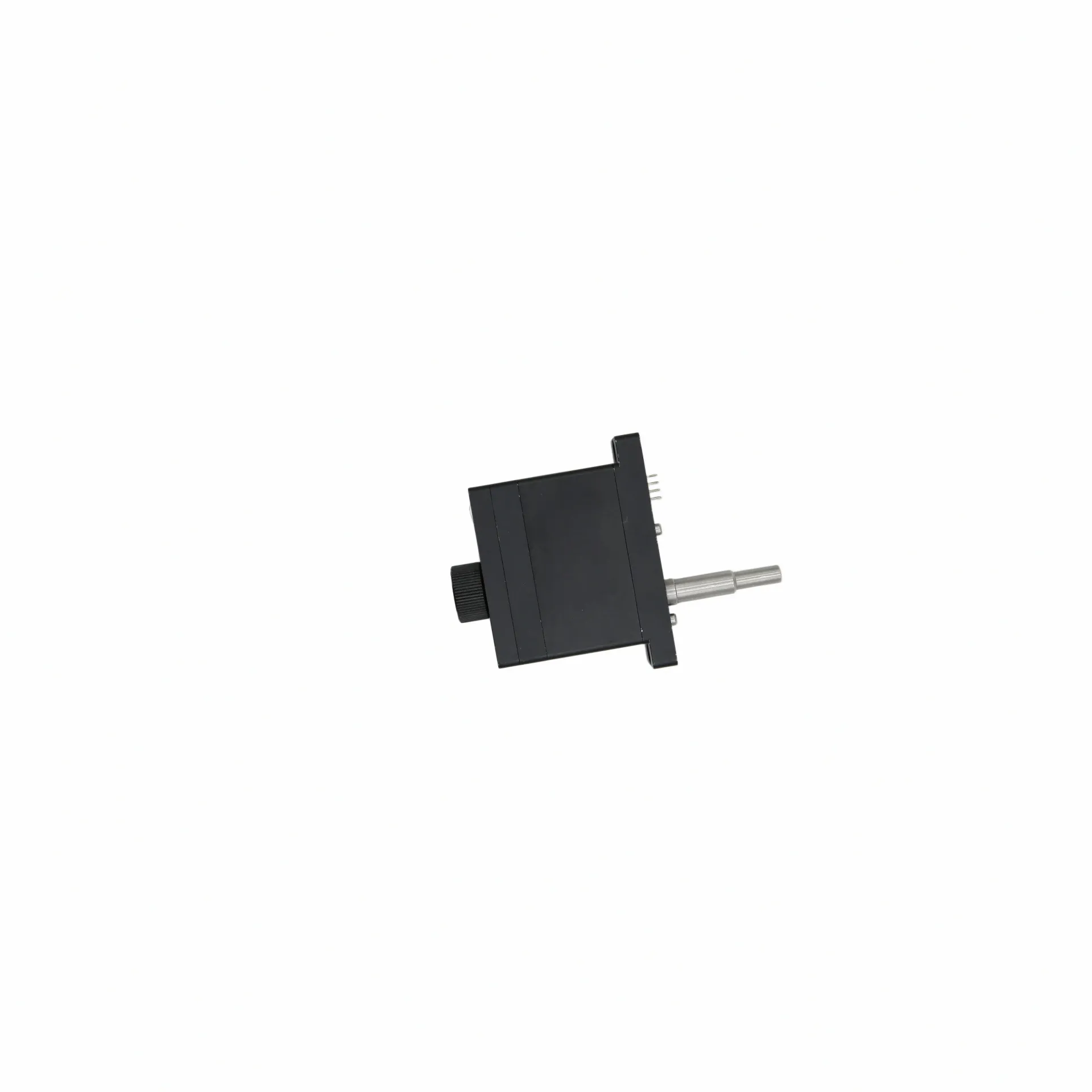

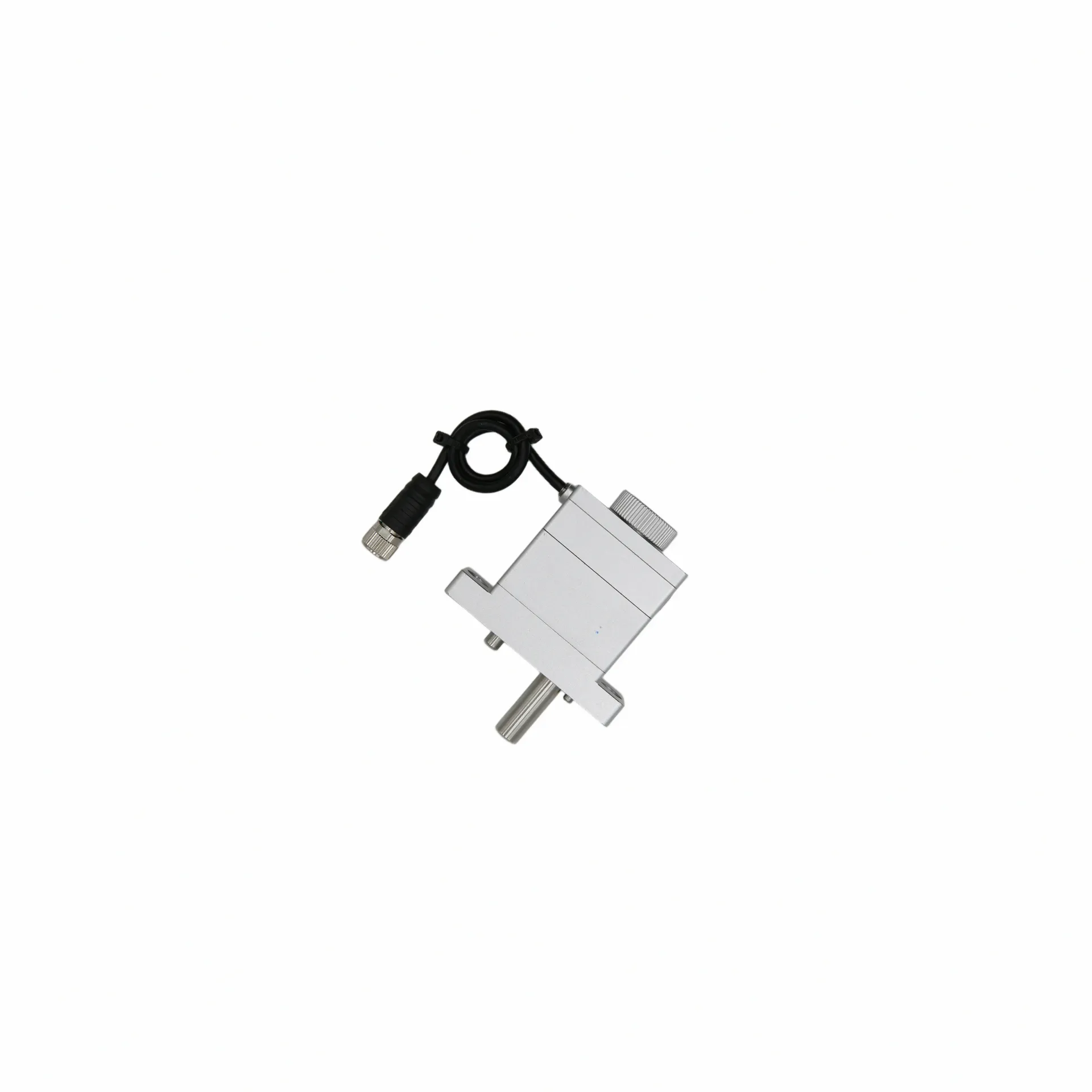

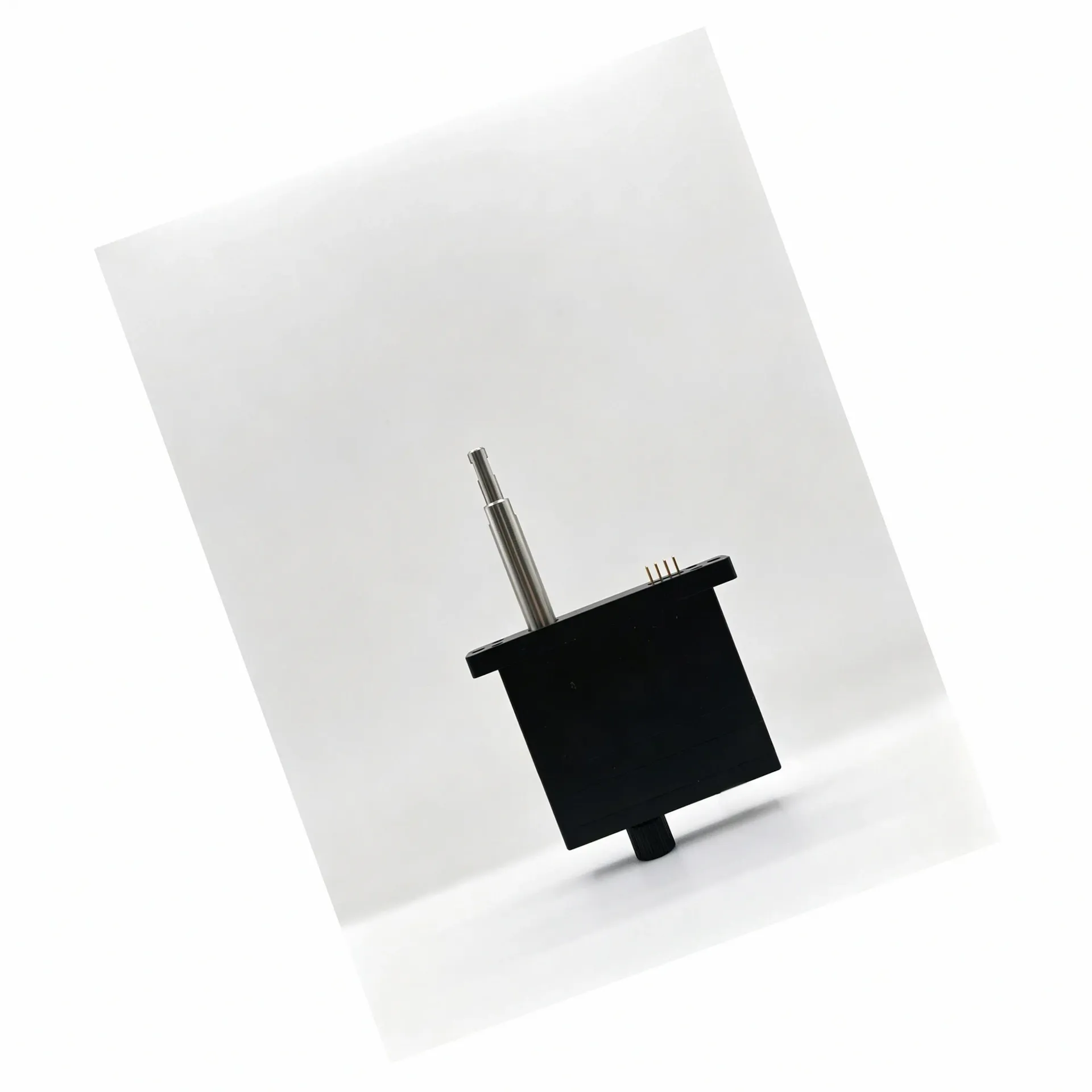

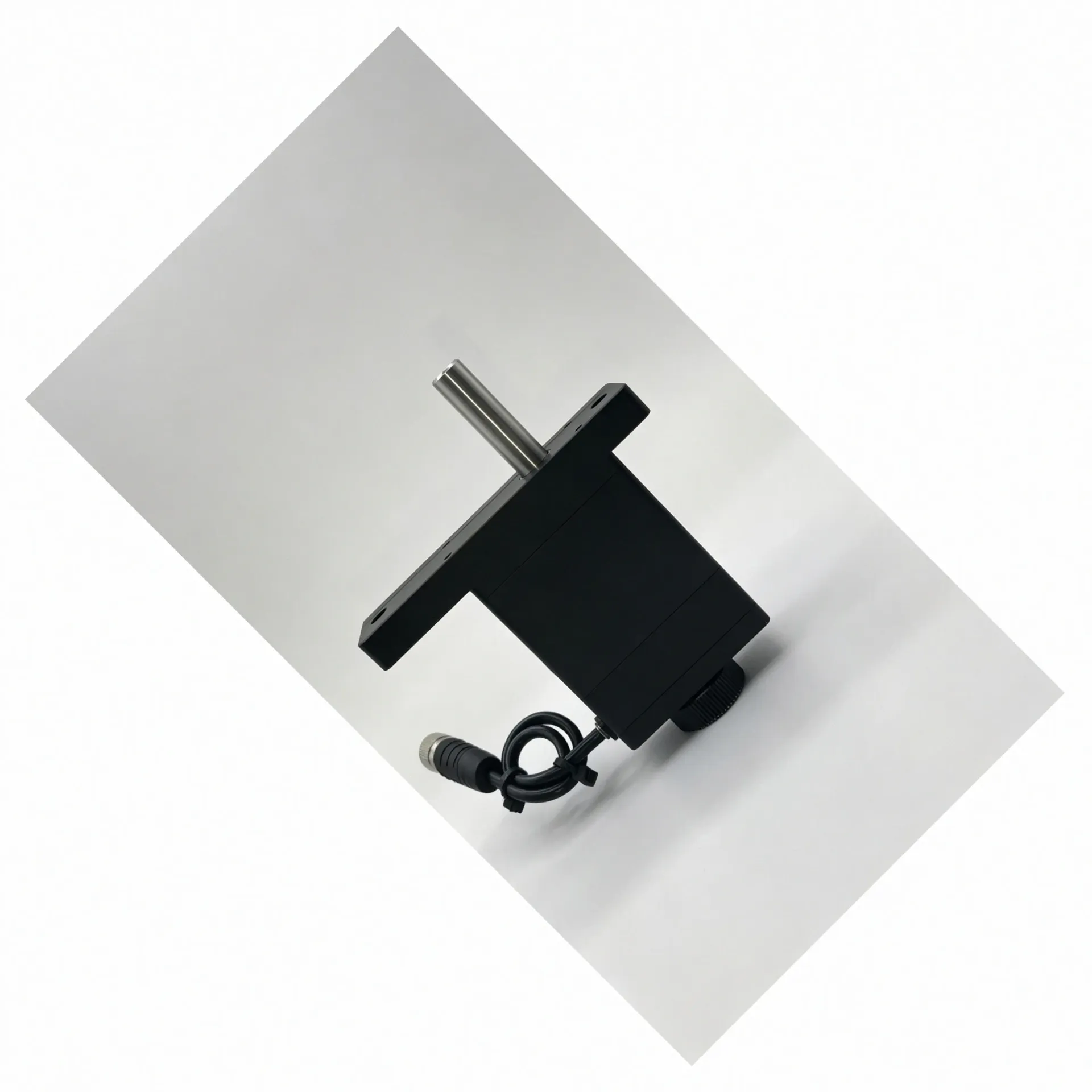

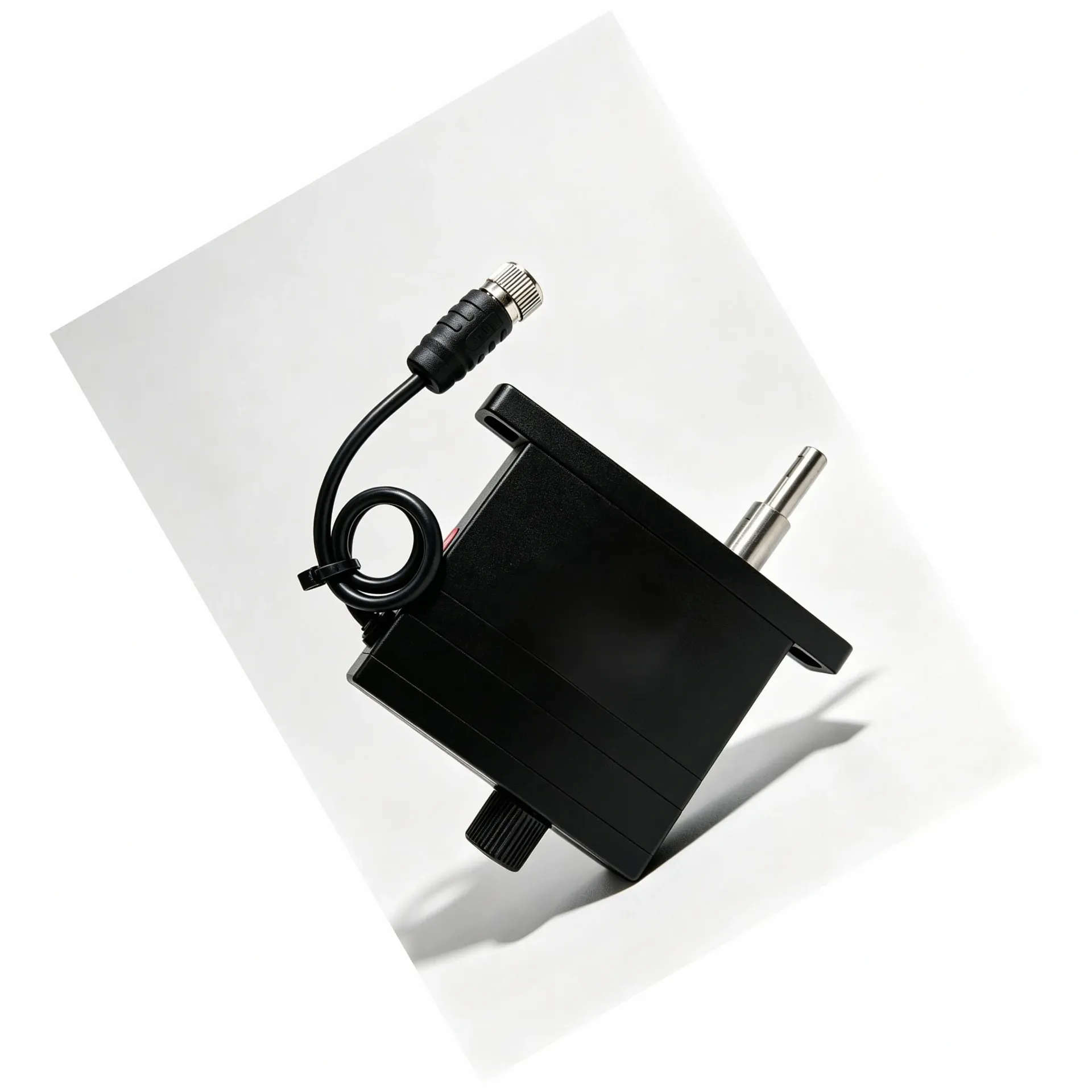

同轴直驱结构的特点是电机与丝杠组件的旋转中心在一条直线上。这种布局使整体外形呈现细长形态，截面尺寸相对较小。出线通过航空线与分线盒相连，适合截面受限但纵向空间充裕的安装位置。比如人形机器人灵巧手的手掌内部空间，手指关节需要沿指节轴向布置，同轴结构能够在狭窄的指节腔体内保持较小的径向占用。
齿轮折返结构通过齿轮传动改变电机与输出轴的方向，电机与丝杠组件的旋转中心不在一条直线上。这种布局使整机高度较矮，但截面尺寸相应增大。适合纵向空间受限而横向空间相对充裕的安装位置。在锂电涂布设备的模头调节机构中，有时模头与机架之间的间隙高度有限，此时齿轮折返结构能够在较低的高度范围内实现直线执行功能。
集线板出线结构在传动方式上与齿轮折返一致，区别在于出线形式需要搭配集线板使用。这种结构形式在多轴集中布线的设备中具有明显优势。当一台设备需要同时布置多个电缸执行轴时，各轴的线缆通过集线板统一整理，走线更加规整，也有利于后续维护和故障排查。
除了上述三种基本结构形式，微型伺服电缸还有两种衍生款式。折返款通过转角结构缩短整机长度，可搭配行星减速箱使用，可选配内置力传感器，整体外形紧凑小巧，适合空间紧张且需要力控反馈的精密装配场景。同轴直驱款采用电机与丝杠同轴布局，同样搭配行星减速箱，可选配内置力传感器，外形同样紧凑，适合对空间有特殊要求的关节驱动场景。
在技术优势层面，微型伺服电缸的核心指标包括：推力可按需覆盖0至7000N的范围；产品常规重复定位精度为±1μm，最高精度型号可做到±0.5μm；工作温度范围-10至60℃；内置机械断电自锁功能，断电后稳固保持当前位置，降低整机待机功耗；支持力传感反馈与闭环力控，可实现柔顺交互作业；工业级耐久设计，循环寿命可达三百万次，已在多条新能源锂电产线完成7×24小时连续运行验证。
选型方法与集成落地
选型微型伺服电缸时，结构形式的判断应当先于具体参数的确认。许多工程师习惯先看推力、看行程，但到了装配阶段才发现结构形式与设备内部的空间约束不匹配。正确的顺序应该是：先确认可用截面与安装方向，再确定出线方式，最后才是校核推力与行程是否满足工艺要求。
判断结构形式的第一步是量清楚安装位置的边界条件。这里的边界条件包括三个维度：可用截面尺寸、安装方向（是水平安装还是垂直安装）、出线方向（需要前出线、侧出线还是后出线）。这三个维度直接决定了哪种结构形式能够适应现有的空间约束。
如果安装位置的截面较小但纵向空间充裕，同轴直驱结构是优先选项。这种结构的细长形态能够在有限的径向空间内完成布置。如果安装位置的高度受限但横向空间充足，齿轮折返结构更为合适。如果设备内部需要布置多个执行轴且走线复杂，集线板出线结构能够简化布线难度。
确认结构形式之后，还需要关注电缸与设备控制系统的对接方式。微型伺服电缸通常采用驱控一体的设计，驱动器、传动系统与传感单元高度集成在机身内，仅需单根电缆即可完成供电与通信。选型时需要确认电缸支持的通信协议是否与现有控制系统兼容，以及是否需要额外的位置反馈或力反馈接口。
安装方式的确认同样重要。电缸的安装固定方式会影响受力状态与定位精度。常见的安装方式包括固定-自由端、固定-浮动端和固定-固定三种。固定-自由端适用于推力较小、定位精度要求不高的场景；固定-固定端的刚性和定位精度最高，适用于精密加工与检测场景。选型沟通中应当明确实际工况的受力方向与精度要求，由技术团队协助确认最合适的安装方式。
力控需求的评估也需要在选型阶段完成。微型伺服电缸支持力传感反馈与闭环力控，可实现柔顺交互作业。如果工艺要求在推压、抓取或夹持过程中实时调节推力大小，应当选用带力控功能的型号。如果工艺只需要固定推力或固定位置的点位控制，则可以选择成本更经济的标准型号。
集成程度的取舍涉及装配工序与调试工作量。驱控一体的设计减少了外部驱动器的安装与布线，简化了设备架构，降低了集成难度。但对于已经配备了中央驱动系统的设备，可能需要选择分体式的执行单元来匹配现有架构。这一判断需要结合整机设计统一考虑。
从选型到落地的完整流程通常包括四个阶段：选型沟通、样品验证、小批量试用和批量供货。选型沟通阶段重点确认结构形式、安装尺寸、控制接口与性能参数；样品验证阶段在实际工装或平台上测试功能与精度；小批量试用阶段在产线条件下验证稳定性与节拍；批量供货阶段按节奏安排交付与技术配合。每个阶段都需要供需双方保持密切沟通，确保参数确认与装配验证的准确性。
应用场景与适配方向
微型伺服电缸的应用场景覆盖多个高端制造领域，不同场景对结构形式的偏好各有侧重。以下结合主要应用方向，说明不同结构形式的适配逻辑。
在人形机器人领域，微型伺服电缸主要用于灵巧手手掌与手臂的驱动。这类场景的核心约束是末端空间极度有限，需要电缸具备极小的截面尺寸和紧凑的集成度。同轴直驱结构因其细长形态成为首选方案，配合驱控一体设计能够在手掌内部有限的立体空间内完成部署。同时，人形机器人的灵巧手关节需要频繁的动作切换与精确的位置控制，对重复定位精度和力控性能有较高要求。
在新能源锂电领域，微型伺服电缸广泛用于涂布模头间隙调节、双轴涂布伺服、极耳焊接压紧、电芯装配力控推杆、激光焊接压紧、化成分容探针压合等工序。这类场景的特点是动作重复性高、工艺节拍快、对稳定性的要求苛刻。涂布模头间隙调节需要在极小的间隙范围内实现精确的微米级闭环调节，重复定位精度是核心指标。宁德时代、比亚迪等头部电池企业的产线上，微型伺服电缸已经实现了7×24小时的连续运行验证，验证了产品的工业级耐久性。
在半导体领域，微型伺服电缸用于晶圆搬运、晶圆对位精密执行器、封装压合、引线键合力控、芯片测试探针压接、探针台晶圆顶针顶升、划片机上下料等工序。半导体设备对洁净度有严格要求，同时对位置精度和动作一致性的要求极高。齿轮折返结构因其较低的高度和稳定的刚性，适合安装在半导体设备的精密模组内部，配合高精度的闭环控制实现稳定的工艺执行。
在3C与消费电子领域，微型伺服电缸用于精密装配压装、力控压装、PCB压贴焊接、摄像头模组AA对准、光学模组主动对准、点胶出胶量控制、涂胶精密推注、按键测力、恒力打磨等工序。这类场景的多品种、小批量特性要求执行机构具备快速换型的能力。微型伺服电缸的驱控一体设计简化了设备架构，有利于缩短换型时间。
在医疗与医美领域，微型伺服电缸用于医美微针、黄金微针驱动、电子注射器、给药装置精密推注、移液器、IVD移液、微创手术器械、手术机器人精密执行器等场景。医疗设备对安全性和动作可控性的要求极高，微型伺服电缸的断电自锁功能和力控反馈能力，能够在医疗场景中提供可靠的动作保障。
在PCB与光伏领域，微型伺服电缸用于飞针测试机、PCB测试探针压接、测试机Z轴、光伏加工、光伏检测定位等场景。这类场景同样对位置精度和重复稳定性有较高要求，需要电缸在高频往复运动中保持一致的定位性能。
供应配合与价值定位
微型伺服电缸的选型不是一次性的参数匹配，而是需要供需双方在结构确认、样品验证、批量供货全流程中保持密切配合。结构形式的最终确认往往需要经过样品实测才能完全验证安装适配性，这一环节不宜跳过。
宇视嘉在微型伺服电缸的供应配合中，遵循分阶段验证的流程。选型沟通阶段，技术团队会根据客户提供的安装边界条件、载荷要求、精度指标与控制方式进行初步的结构形式推荐与参数核算。样品验证阶段提供实际样件供客户在目标工装或设备上进行装配测试，验证安装尺寸、运动行程、受力状态与控制对接效果。小批量试用阶段在产线条件下验证产品在实际工况中的稳定性与可靠性。批量供货阶段按约定的交付节奏安排生产与物流配合。
在技术支持层面，宇视嘉提供结构选型、安装方式与控制对接的全流程沟通配合。对于人形机器人、半导体设备、医疗精密装备等对精度和可靠性要求极高的应用，技术团队会协助客户完成详细的工况分析与方案优化，确保结构形式与安装条件的最优匹配。
从价值定位来看，微型伺服电缸的核心价值在于以紧凑的结构形式实现高精度的直线执行功能，并以内置的驱控一体设计简化设备集成难度。选择合适的结构形式是实现这一价值的前提——同轴直驱适合截面受限的空间，齿轮折返适合高度受限的空间，集线板出线适合多轴集中布线的场景。判断标准就是可用截面、高度尺寸与出线方向这三个条件。
结构与集成适配在宇视嘉选型服务中的具体表现
结构与集成适配在宇视嘉选型服务中的具体表现
对研发团队而言，结构与集成适配这一概念在前期沟通中容易被简化为一个尺寸问题，但实际装配时需要考虑的细节远不止于此。宇视嘉技术团队在选型服务中发现，以下三个维度是结构与集成适配中最高频的确认环节。
第一，确认电机与丝杠的相对布局对安装截面的影响。同轴直驱结构的截面较小但轴向长度较长，齿轮折返结构的轴向长度较短但截面较大。在选型沟通中，技术团队会先要求客户提供安装位置的剖面图纸或三维模型，在图纸上标注可用截面尺寸、高度尺寸与出线方向，然后对应推荐合适的结构形式。如果客户无法提供图纸，也会通过在线沟通引导客户描述安装位置的关键尺寸，这一环节往往需要反复确认才能避免信息误差。
第二，确认出线方式对设备走线的影响。同轴直驱结构通过航空线与分线盒相连，出线方向相对固定；集线板出线结构需要搭配集线板使用，出线方向可以根据实际走线需求调整；齿轮折返结构的出线方式相对灵活，但也需要确认出线位置是否会与其他部件产生干涉。这一环节的确认如果遗漏，往往会导致装配阶段重新调整走线路径，增加不必要的工时。
第三，确认减速箱与力传感器的选配需求。部分应用场景需要在电缸输出端增加行星减速箱以提高输出扭矩，或者需要内置力传感器实现力控反馈。减速箱的加入会影响电缸的整体长度，力传感器的加入会增加截面尺寸。这些附加配置需要在结构选型阶段一并确认，避免到装配阶段发现空间不够的问题。
结构与集成适配并非一次确认即可完成。随着设备迭代或工艺调整，安装边界条件可能会发生变化。宇视嘉技术团队在批量供货阶段仍会保持与客户的沟通，配合客户进行结构适配的二次确认或方案调整。
选型支持与供应配合在宇视嘉选型服务中的具体表现
对研发团队而言，选型支持与供应配合是将需求转化为可落地执行方案的关键环节。这一环节的质量直接影响样品验证的效率和批量落地的顺畅程度。宇视嘉在实践中形成了三个具体的配合方式。
第一，分阶段验证流程确保方案的有效性。从选型沟通到批量供货，宇视嘉坚持分阶段验证的原则。选型沟通阶段完成结构形式与参数的初步确认，样品验证阶段在实际工装上验证安装适配性与功能实现性，小批量试用阶段在产线条件下验证稳定性。每一阶段的结论作为下一阶段推进的依据，避免带着问题进入批量阶段。这一流程需要供需双方的共同配合，客户在验证过程中的反馈是方案持续优化的关键输入。
第二，技术文档与支持贯穿全流程。选型沟通阶段提供详细的产品规格书与安装尺寸图，样品验证阶段提供调试指南与常见问题解答，批量供货阶段提供检验标准与质量报告。每件产品附带出厂检测报告，经三坐标、轮廓仪全流程检测，确保出厂精度与质量一致性。客户在技术对接中提出的特殊工况需求，技术团队会针对性提供定制化的解决方案。
第三，交付节奏与批量配合的提前规划。批量供货阶段的交付节奏需要提前与客户的生产计划对接。技术团队会根据客户的订单预期评估产能储备与交付周期，在合同签订前明确交付里程碑。对于新能源锂电、半导体等节拍要求高的应用场景，交付节奏的对接尤为关键，提前规划能够避免产线等待物料的空窗期。
选型支持与供应配合同等重要。好的技术支持能够加速方案确认与验证通过，好的供应配合能够确保批量落地顺畅无阻。两者缺一不可，共同构成从需求到交付的完整价值链。
核心参考：结构形式与安装适配的关键观察点
结构形式观察清单
围绕结构形式与安装适配，团队在评估微型伺服电缸时可以重点观察以下几个方面。
第一，可用截面尺寸是否满足结构形式的要求。同轴直驱结构对截面尺寸友好但轴向长度较长，齿轮折返结构对高度友好但截面较大，集线板出线结构需要额外的集线板安装空间。在设备设计阶段就应当将电缸的结构形式作为输入条件之一，而不是在设计完成后再来选型电缸。
第二，出线方式是否与现有走线设计匹配。确认出线方向是前出线、侧出线还是后出线，以及出线位置是否与其他部件产生干涉。集线板出线结构在多轴场景下能够简化走线设计，但需要确认集线板的安装位置与设备内部空间的匹配性。
第三，安装固定方式是否与定位精度要求匹配。固定-自由端的刚性较弱、定位精度较低；固定-固定端的刚性最强、定位精度最高。根据实际工况的精度要求选择合适的安装方式，避免过度选型增加成本，也避免选型不足影响质量。
第四，是否需要减速箱与力传感器的附加配置。行星减速箱可以提高输出扭矩，但会增加轴向长度；内置力传感器可以实现力控反馈，但会占用一定的安装空间。这些附加配置需要在结构选型阶段一并确认，并评估其对整体安装布局的影响。
选型支持与供应配合观察清单
围绕选型支持与供应配合，团队可以重点关注以下内容。
第一，技术团队是否能够提供详细的结构与安装指导。选型阶段的技术沟通质量直接反映供应商的专业能力。好的技术团队会主动询问安装边界条件、引导客户提供必要的尺寸信息、针对特殊工况提出定制化建议，而不是简单报价了事。
第二，样品验证流程是否完整且有记录。样品验证是对选型结论的实际检验，验证过程应当有明确的测试项目、测试条件与验收标准。验证通过的结论需要有数据支撑，验证不通过的原因需要分析清楚并提出改进方案。
第三，技术文档是否完整且可追溯。产品规格书、安装尺寸图、出厂检测报告等文档应当完整提供，便于客户进行技术确认与质量验收。对于需要长期维护的设备，技术文档的可追溯性尤为重要。
第四，交付节奏是否与生产计划匹配。批量供货阶段的交付节奏需要提前规划并写入合同。对于节拍要求高的产线，供应商的产能储备与交付履约能力是重要的评估维度。
核心价值总结
结构形式与安装适配、选型支持与供应配合共同构成了微型伺服电缸选型的两大支柱。前者决定了电缸能否装得进、接得上、用得住，后者决定了从需求确认到批量落地能否顺畅衔接。
在结构形式层面，同轴直驱、齿轮折返和集线板出线三种形式各有其适用条件：截面受限优先考虑同轴直驱，高度受限优先考虑齿轮折返，多轴布线复杂优先考虑集线板出线。具体选择需要结合设备的实际安装边界条件进行判断，不可脱离现场实际情况套用通用原则。
在供应配合层面，分阶段验证、技术文档支持与交付节奏规划是三个核心关注点。好的选型支持能够帮助团队在早期发现并解决结构适配问题，避免问题带入批量阶段后造成更大的损失。
微型伺服电缸的品类与结构形式是否真正适配项目需求，需要结合安装条件、动作需求、控制方式、验证周期、批量规模以及预算进行综合判断。建议团队在选型阶段与供应商技术团队保持密切沟通，通过结构确认、样品实测与技术文档查阅来验证方案的可行性。宇视嘉技术团队可协助完成工况分析与方案优化，提供从选型沟通到批量供货的全流程技术支持。
选型与验证建议
微型伺服电缸的结构形式选择，本质上是在安装空间的约束条件下寻找最优的执行方案。同轴直驱、齿轮折返和集线板出线三种结构形式代表了三种不同的空间适配策略，没有绝对的优劣之分，只有适用与否的判断。
在实际选型中，团队可以按照以下顺序进行判断：首先梳理安装位置的可用截面、高度尺寸与出线方向三个关键条件；其次根据这三个条件对照三种结构形式的适配特征进行筛选；然后在筛选后的候选方案中校核推力、行程、精度等性能参数是否满足工艺要求；最后确认控制接口、减速配置与力控需求等附加条件。
选型确认后，样品验证环节不可省略。结构形式的适配性只有在实际装配后才能完全确认，图纸上的尺寸满足不等于现场安装没有问题。建议在样品验证阶段充分测试安装接口、运动行程、受力状态与控制对接等关键环节，及时发现并解决问题。
据宇视嘉企业资料显示，宇视嘉可提供微型伺服电缸的选型沟通、结构确认、样品验证与小批量供货等全流程服务，覆盖人形机器人、半导体、新能源锂电、3C电子、医疗精密装备等多个应用领域。具体规格与选型细节请联系宇视嘉技术团队获取。
对于正在评估微型伺服电缸的团队，建议优先明确安装空间的边界条件与工艺动作的核心需求，在此基础上与供应商技术团队进行详细的需求对接。结构形式的确认不宜仅凭经验判断，而应当结合具体工况进行有依据的分析。
微型伺服电缸作为精密直线执行的核心部件，其结构形式的选择直接影响设备内部的布局效率与装配质量。选对了结构形式，就为后续的集成调试与批量生产打下了良好的基础。选型过程中的每一个细节确认，都可能在后续阶段转化为实实在的效率提升或成本节约。
