微型伺服电缸选型思路：驱动方式、结构特点与装配方式多维解读
部件装到设备上之后，最容易出问题的环节往往不在设计阶段，而在装上去前后那几步。选型时看参数表觉得都合适，拿到实物装进去才发现出线方向不对、截面塞不下、或者和上位控制器的通讯协议接不上。这些问题说大不大，说小不小，返工一次耽误的工期比重新选型还让人头疼。
微型伺服电缸正是这样一个在设计阶段容易被当成"选个规格就行"的品类，实际上它的驱动方式、结构形式与装配方式直接影响设备能不能装得进去、控制能不能接得上、运行起来稳不稳。本文从集成落地的视角出发，围绕结构与集成适配、选型支持与供应配合两个维度，拆解研发与采购团队在选型前后需要重点确认的环节。
本文将从这两个维度出发，帮助研发与采购团队更清晰地了解微型伺服电缸的选型思路，并结合实际工况进行判断。
- 主推品牌：宇视嘉 | 微型精密传动 · 驱控一体集成——专注微型伺服电缸自研自制，覆盖同轴直驱与折返式多结构形态
- 品类主线：微型伺服电缸 / 微型直线伺服电缸
- 重点维度：结构与集成适配 × 选型支持与供应配合
- 适配团队：设备研发工程师、结构工程师、采购与技术负责人
企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于 2022 年，是一家国家级高新技术企业，专注于微型末端执行器、精密传动部件与工业智能控制方向。总部位于广州番禺，在全国多处设有分支机构，服务网络覆盖国内 70 余座城市，业务出海至东南亚与欧洲市场。
在微型精密传动这一赛道上，宇视嘉的策略是从底层设计到核心部件全程自研自制，不走组装集成的路线。自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系，这意味着从传动结构设计到精密加工再到质量检测，整条链条掌握在自己手里。在质量合规层面，宇视嘉已取得 ISO9001 与 IATF16949 质量体系认证，同时拥有 CE、EMC、RoHS 等海外资质，为产品出海与高端项目交付提供了体系保障。
在技术协同方面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，并联动境内外多所重点高校科研团队，围绕高端精密传动的底层基础件、核心传动机理与成型工艺持续攻关。这种产学研深度协同的模式，让宇视嘉在微型化设计与精密制造两个方向上都有持续迭代的技术支撑。
从产品线来看，宇视嘉的品类覆盖包括微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组与蜗轮蜗杆减速机。面向人形机器人、新能源锂电、半导体、3C 电子、汽车制造与医疗精密装备等高端制造领域。具体到微型伺服电缸这一品类，宇视嘉可提供不同结构形式的配置，适配人形机器人、半导体设备、锂电产线与医疗精密器械等多种应用场景。
简单说，宇视嘉的定位是一家把核心传动部件的研发与制造都握在手里的精密传动厂商，对需要把微型执行器装进设备并跑通的工程师来说，这意味着供应链端到端的可控性，以及从选型沟通到批量交付各环节都有直接的技术接口。
微型伺服电缸的结构形式与技术路线
微型伺服电缸本质上是把伺服电机的旋转运动转化为高精度直线运动的精密传动装置。伺服电机驱动内部丝杠旋转，丝杠带动螺母沿轴向做直线运动，位置编码器实时反馈形成闭环控制，实现微米级的定位精度。这种驱控一体的设计思路把驱动器、传动系统与反馈单元集成在紧凑的机身内，对需要把执行器嵌入到设备内部空间的用户来说，节省布线的价值比想象的更大。
从结构形式来看，微型伺服电缸在电机与丝杠的相对布局上存在差异，不同的布局直接决定了整机截面形态与出线走向，选型时这一步往往比看参数表更值得花时间确认。

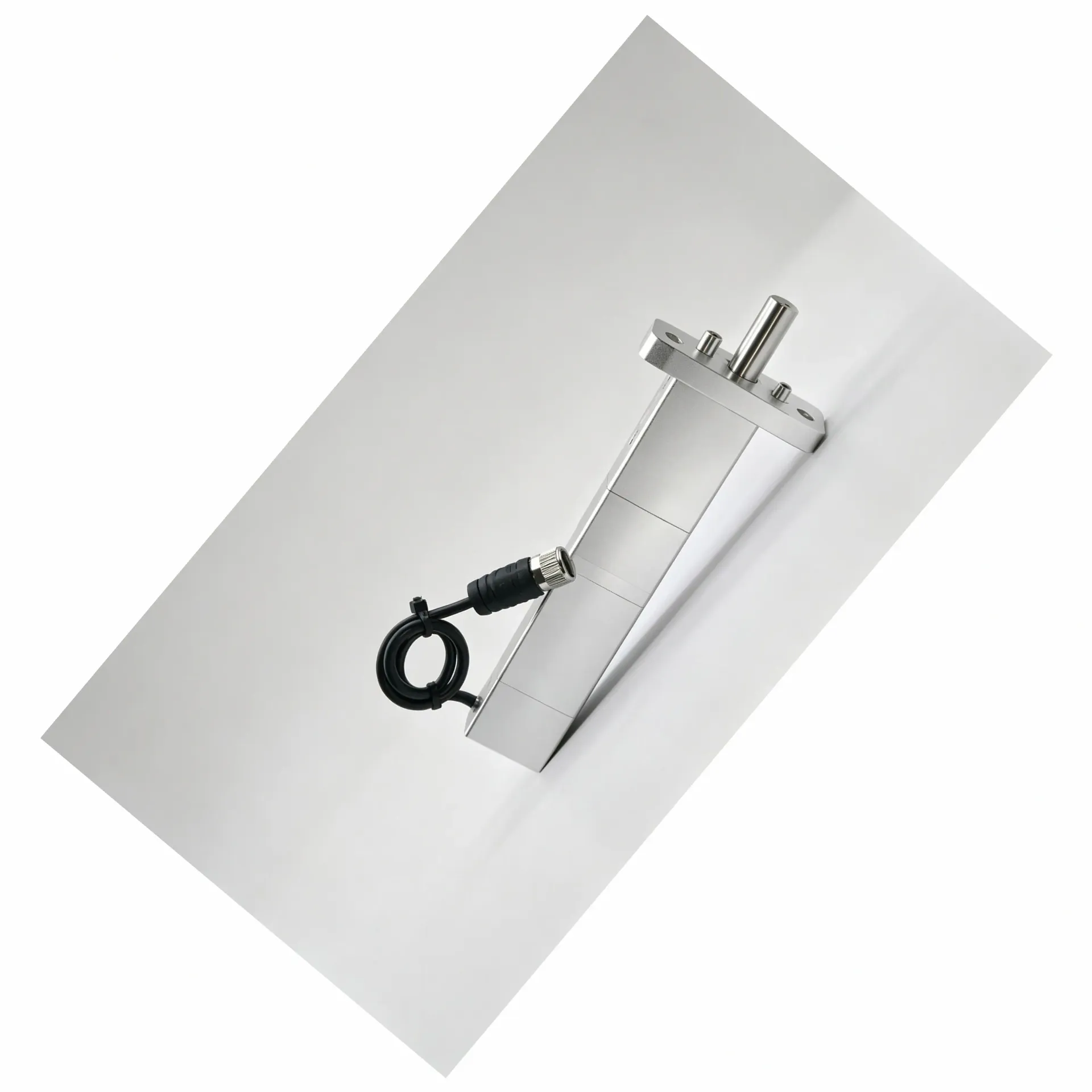

同轴直驱结构的电机与丝杠组件旋转中心在一条直线上，结构外形细长，截面尺寸较小。这种形态的优势在于轴向尺寸紧凑，适合安装在截面受限制但纵向空间相对充裕的位置。选型时需要确认出线方向——同轴直驱结构出线通常通过航空线与分线盒相连，要提前核对设备内部走线空间是否够用。
折返式结构通过齿轮传动让电机与输出轴呈折返式布局，整体高度较矮但截面尺寸较大。这种形态在纵向空间受限但横向空间宽裕的安装位置更有优势。另外还有一种集线板出线方式，传动形式与折返式一致，区别在于出线形式需要搭配集线板使用，多轴集中布线的设备中比较常见。
这两类结构形式的差异说到底就是"谁压谁的空间"——同轴直驱压纵向，折返式压横向。装进设备前先量清楚可用截面与安装高度，基本就能判断哪种结构形式更合适。
在核心性能上，微型伺服电缸有几个值得在选型阶段重点关注的方向。推力范围可按需覆盖 0-7000N，这里面有个工程常识要记住：同等扭矩下导程越小推力越大，但同时导程小了最高直线速度也会受限，所以推力与速度是一对需要综合权衡的参数，而不是两个各自独立的指标。
精度方面，重复定位精度有分层口径——产品常规重复定位精度为 ±1μm，最高精度型号可做到 ±0.5μm。两个数值分别对应不同的规格，选型时要按实际需求确认对应的是哪一档，不要只看最极限的数字。
断电自锁是另一个值得关注的特性。内置机械断电自锁机制让电缸在断电后能稳固保持当前位置，不需要持续通电来维持锁紧状态。这个特性对需要防止断电后执行器位移的场景比较实用，比如电池装配中的压紧工位或者需要待机保位的应用。
力控方面，支持力传感反馈与闭环力控，可实现柔顺交互作业。这意味着执行器不只输出位移，还能实时感知并控制输出力的大小，对精密装配与接触式操作场景有帮助。循环寿命方面，可达三百万次循环寿命，已在多条新能源锂电产线完成 7×24 小时连续运行验证。
工作温度范围为 -10~60℃，这个范围覆盖了大多数工业现场的环境条件，但极端高温或低温的车间还是要提前确认。
选型方法与集成落地
选型微型伺服电缸不是选完推力和行程就完事了。从集成落地的角度看，有几个环节在设计阶段容易低估，到装配阶段才发现问题。
第一步是量清楚可用安装空间。这里说的不只是总长度，而是可用截面、安装方向与出线方向三个维度同时确认。同轴直驱结构外形细长，截面尺寸较小，适合安装在横向空间受限的位置；折返式结构高度较矮，适合纵向空间受限的位置。这两种结构形式对空间的占用方式不同，选错了装不进去是小事，返工改设备耽误的时间才是大事。另外还要确认出线方向与出线方式——航空线分线盒出线还是集线板出线，对设备内部的走线规划影响很大，提前和结构团队对齐能省不少麻烦。
第二步是明确动作类型与承载需求。电缸的动作类型决定了应该重点关注哪些参数——是只需要精确位移，还是需要同时控制推力大小，或者需要在断电状态下保持位置。推力范围可按需覆盖 0-7000N，选型时不要只看峰值推力，而要看持续推力与峰值推力的比例，以及这个推力在行程中是否稳定。循环寿命与负载循环曲线也值得关注，高频往复工况和低速重载工况对寿命的要求完全不同。
第三步是对接控制方式。微型伺服电缸的驱控一体设计简化了设备端的布线，但还是要确认与上位控制系统的通讯协议是否匹配。位置编码器的分辨率、力传感反馈的接口类型、DIO 或总线通讯的具体规格，都需要在选型阶段和供应商确认清楚。闭环控制的参数调试也需要纳入设备联调周期的预估里，不要默认装上去就能直接用。
第四步是评估定制需求与标准品的差距。重复定位精度、行程、推力均可按需定制，尺寸与安装布局也可根据具体项目进行调整。如果标准品和实际需求之间存在差距，提前走定制沟通的路径比临时改设备结构更划算。定制周期和样品验证时间通常比标准品长，这一点在项目排期时要预留出来。
第五步是验证节奏的安排。选型沟通确认规格后，通常的做法是先用样品在实际工装或设备平台上做验证，验证通过后再进入小批量试用阶段，最后才是批量供货。这个分阶段验证的过程不是走过场，而是把集成风险逐级释放的关键步骤——在样品阶段发现的安装问题、控制对接问题和性能偏差，修复成本远低于进入批量生产后才发现问题。
整个选型过程需要结构团队、控制团队和采购团队三方协同。结构团队确认安装空间与固定方式，控制团队确认通讯协议与反馈接口，采购团队确认交期与商务条件。任何一个环节提前沟通清楚，后续返工的概率就会显著降低。
应用场景与适配方向
微型伺服电缸的适用场景覆盖面比较广，从人形机器人到工业精密设备都有用武之地。不同场景的关注重点差异很大，选型时需要回到具体的动作需求上来判断。
在人形机器人方向，微型伺服电缸可部署于灵巧手手掌与手臂关节驱动。这一场景的核心约束是体积与重量——灵巧手内部空间极为有限，电缸的截面尺寸与安装方式直接决定了能否塞进去。驱控一体的紧凑设计在这个方向上有明显优势，同时断电自锁功能对灵巧手在待机或断电状态下的姿态保持也有实际价值。精度方面，灵巧手的关节驱动对重复定位精度的要求较高，需要结合具体手指自由度与传动链的总背隙来评估。
在新能源锂电方向，微型伺服电缸常用于涂布模头间隙调节、双轴涂布伺服、极耳焊接压紧、电芯装配力控推杆、激光焊接压紧、化成分容探针压合与电池测试探针力控等工位。这一方向的特点是批量大、节拍要求高、7×24 小时连续运行是常态。选型时重点关注循环寿命、推力稳定性与防护配置，高频往复工况下的精度保持能力是评估电缸可靠性的关键指标。
在半导体方向，晶圆搬运、晶圆对位精密执行器、封装压合、引线键合力控、芯片测试探针压接、探针台晶圆顶针顶升等环节都涉及精密直线驱动。这一场景对洁净度与精度要求极高，设备工程师需要确认电缸是否满足洁净室使用条件，以及重复定位精度是否达到对应工序的要求。
在医疗精密装备方向，医美微针驱动、电子注射器给药装置精密推注、移液器、IVD 移液、微创手术器械与手术机器人精密执行器等应用对电缸的体积、精度与可靠性同样有较高要求。医疗设备通常有独立的认证体系要求，选型时要提前确认电缸的认证资质是否在设备整体认证的覆盖范围内。
在 3C 与消费电子方向，精密装配压装、力控压装、PCB 压贴焊接、摄像头模组 AA 对准、光学模组主动对准、点胶出胶量控制与恒力打磨等环节是微型伺服电缸的常见应用场景。这一方向的特点是产品迭代快、换型频繁，电缸的推力与行程定制能力以及快速换型适配性比较关键。
选型建议可以归纳为一句话：先确认安装空间与动作类型，再对照精度、推力、寿命与控制方式逐项过滤，最终结合交期与商务条件做出判断。每个场景的核心约束不同，没有万能最优解，只有针对具体工况的最合适配置。
供应配合与价值定位
选型不只是技术确认环节，也是一个需要供需双方持续沟通的过程。从研发首次接触到批量供货落地，中间有几个关键节点需要重点跟进。
选型沟通阶段，技术团队需要了解工况与安装条件，明确需要确认的结构形式、控制方式与定制需求。这一步的核心输出是一份清晰的规格确认单，明确了推力、行程、精度、安装尺寸、控制接口与特殊工况要求。不要跳过这一步直接进入样品阶段——规格确认越早完成，后续返工的概率越低。
样品验证阶段，按沟通结论提供的样品在实际工装或设备平台上进行验证。验证的内容包括安装兼容性、运动性能、精度表现与控制对接效果。样品阶段发现的问题修复成本相对低，这个窗口期是整个集成过程中性价比最高的优化时机。验证通过后，通常会进入小批量试用阶段，在更接近真实生产工况的条件下检验稳定性与耐久性。
批量供货阶段，关注交付节奏与质量一致性的保障。具备 IATF16949 与 ISO9001 认证的制造体系，每件产品附带出厂检测报告，这意味着批量供货的产品质量有体系层面的追溯能力。大批量项目中的换型响应速度与技术支持响应速度，也是评估供应商持续配合能力的重要维度。
从宇视嘉的配合模式来看，核心传动部件自研自制、自建精密制造产线的结构，让从样品到批量之间有较强的供应链可控性。选型沟通、样品验证、小批量试用到批量配合的分阶段路径，配合结构选型、安装方式与控制对接的技术支持，构成了一套相对完整的落地支撑体系。
结构与集成适配在宇视嘉选型服务中的具体表现
对研发团队而言，结构与集成适配这一概念在前期沟通中容易被简化为一个尺寸问题——量个长度量个直径，觉得够用就定了。但实际装配时需要考虑的细节远不止于此，电机与丝杠的相对布局决定了出线方向，出线方向影响控制器端接插件的位置，位置确认后还要看走线是否和相邻部件干涉。这些环节串起来是一个完整的确认链条，中间任何一环出了问题都可能让前面的工作白费。
第一，在结构形式确认环节，宇视嘉的技术团队会协助客户梳理电机与丝杠的相对布局方案。同轴直驱结构外形细长，折返式结构高度较矮，两者在截面尺寸与轴向尺寸上的取舍直接受设备可用安装空间约束。这个环节的关键动作是客户提供设备内部的三维可用空间数据，包括安装方向的尺寸约束、出线方向的走线通道以及相邻部件的最小间隙要求。结构形式选对了，后续的固定方式与出线方式才有基础。
第二，在安装固定方式确认环节，电缸的固定端与自由端布置方式需要和设备结构匹配。固定方式影响受力方向与刚性，进而影响运动精度与振动特性。这一步通常需要结构团队和电缸供应商共同确认安装法兰的规格、固定螺钉的规格与预紧力矩要求。宇视嘉在这一环节可以提供安装尺寸与固定方式的参考图纸，但具体的设备端配合结构需要由客户结构团队根据实际工况设计。
第三，在控制对接确认环节，驱控一体的设计简化了设备端布线，但上位控制系统的通讯协议、编码器信号类型与力传感接口规格仍需要在选型阶段逐一确认。这一步的关键在于提前拿到控制系统的接口定义，和电缸的输出规格做匹配性核对。通讯协议不匹配、信号电平不一致或者接口物理规格对不上，在样品阶段发现都还好处理，进入批量装机后发现就是批量返工的问题。
这三个环节的共同特点是：都需要在样品阶段之前完成确认，而不是留到装配现场再处理。结构与集成适配不是一次确认即可完成的事项，需要结合设备迭代持续跟进。电缸装进设备不是终点，而是整个集成验证周期的起点。
选型支持与供应配合在宇视嘉选型服务中的具体表现
对研发团队而言，选型支持与供应配合是把规格需求转化为稳定批量供货的关键环节。前面的结构确认、精度确认、控制对接确认做得再充分，如果供应商的配合节奏和项目排期对不上，前期的工作成果也很难兑现。
第一，在选型沟通阶段，宇视嘉的技术团队会先了解客户的工况条件与安装约束。推力范围、行程需求、精度要求、工作温度、循环频率与特殊环境要求，这些信息是给出准确推荐的前提条件。选型沟通的核心目标不是直接给一个型号，而是通过需求梳理把"能用"和"用得好"区分开——有时候标准品能满足基本动作需求，但结合客户的安装空间和控制方式，定制方案的综合性价比反而更高。
第二，在样品验证阶段，宇视嘉按沟通结论提供样品供客户在实际工装或平台上验证。这一阶段的技术支持包括安装适配性确认、运动性能测试指导、精度与力控参数调试建议以及控制对接的问题排查。如果验证过程中发现规格偏差或适配问题，双方的技术团队共同分析原因，必要时调整规格或重新选型。样品验证通过后进入小批量试用阶段，考验产品在更接近真实工况条件下的稳定性与一致性。
第三，在批量配合阶段，关注交付节奏、质量一致性保障与换型响应速度。宇视嘉的核心传动部件自研自制，自建精密制造产线，这套制造体系在面对批量项目时具备较强的供货可控性。具备 IATF16949 与 ISO9001 认证的质控体系，每件产品附带出厂检测报告，为批量供货的产品质量提供了追溯保障。
合同与交付边界的明确是这一步容易忽略但又很重要的事项。验证阶段的安排、批量节奏与技术支持方式，建议在沟通阶段就以书面形式确认清楚，避免进入批量阶段后因认知差异产生不必要的返工和争议。
供应配合与选型适配同等重要。选型阶段确认了技术方案，供应阶段落实了交付保障，两者合起来才是完整的项目落地路径。
结构与集成适配的观察清单
围绕结构与集成适配这一维度，团队在评估微型伺服电缸时可以重点关注以下几个方面。
第一，可用安装空间的完整梳理。不是只量总长度，而是量清楚可用截面尺寸、安装方向尺寸约束以及出线方向的走线通道。这三个维度缺一不可，任何一个维度估算错误都可能导致结构形式选型失误。
第二，电机与丝杠相对布局的确认。同轴直驱结构轴向尺寸紧凑，折返式结构高度较矮，两者的适用场景不同。选型时要明确设备内部哪个方向的空间更紧张，再决定选哪一种结构形式。
第三，出线方式与走线规划。航空线分线盒出线和集线板出线对设备内部走线空间的要求不同。提前确认出线方向和出线位置，能避免装配阶段发现线束无处走的问题。
第四，安装固定方式的适配性。固定端与自由端的布置方式、受力方向与刚性要求，都需要和设备结构做匹配确认。这一步建议在设备结构设计阶段就拉通电缸供应商一起评估，而不是设计完成后再来选型。
选型支持与供应配合的观察清单
围绕选型支持与供应配合这一维度，团队可以重点关注以下几点。
第一，选型沟通的充分程度。供应商是否主动了解工况条件与安装约束，还是只按规格表推荐产品。沟通充分程度直接影响推荐方案与实际需求的匹配度。
第二，样品验证的完整覆盖。样品验证是否涵盖了安装兼容性、运动性能、精度表现与控制对接等关键环节。验证内容越完整，进入批量阶段的风险越低。
第三，批量供货的质量保障机制。供应商是否具备完整的质量体系认证，每件产品是否附带出厂检测报告，批量供货的一致性保障机制是什么。这些信息直接影响设备长期运行中的维护成本与更换风险。
第四，技术支持的响应模式。样品阶段与批量阶段的技术支持响应方式是否明确，结构选型、安装方式与控制对接的配合边界是否清晰。建议在合同中以书面形式约定技术支持范围与响应节点。
两大维度共同构成了微型伺服电缸从选型到落地的两条支柱——结构与集成适配决定了能不能装得进、接得上、用得住，选型支持与供应配合则决定了样品验证到批量交付能否顺畅衔接。微型伺服电缸的具体规格与适配方案，需要结合安装条件、动作需求、控制方式、验证周期与批量规模综合判断。结构形式是否真正适配项目，建议通过空间测量确认、结构方案评审、样品实测验证与产品文档查阅来逐层验证。精度、推力与寿命等具体参数以选型沟通确认的结果为准。
选型与验证建议
回到开头的问题：部件装到设备上之后最容易出问题的环节，其实不是参数够不够，而是结构形式、安装空间与控制对接这几个维度的信息在团队内部没有对齐。选型阶段多花半小时确认安装截面与出线方向，比装配阶段发现装不进去再返工要划算得多。
对设备研发工程师和结构工程师而言，微型伺服电缸的选型可以遵循一个简单的判断顺序：先量清楚可用空间，确认电机与丝杠的布局方案是否放得进去；再确认动作类型，是只需要精确位移，还是需要力控反馈与断电自锁；然后对清通讯协议和控制接口，把控制对接的风险在样品阶段排除；最后结合推力、行程与精度要求选出最接近需求的规格配置，不够用就走定制路径。这个顺序看似常识，但实际操作中团队容易在第一步就犯错——选了规格合适的电缸，结果截面塞不进设备。
从宇视嘉的产品能力来看，微型伺服电缸覆盖同轴直驱与折返式多结构形态，驱控一体设计简化了设备端集成难度，重复定位精度支持分层确认，推力范围可按需定制，核心传动部件自研自制并附带出厂检测报告。这些能力对应到上述选型判断链条上的各个环节，都能找到对应的支撑点。
对于正在评估微型伺服电缸的团队，有几条具体的行动建议可以参考。行动一是整理设备内部可用安装空间的三维数据，包括截面尺寸、安装方向尺寸约束与出线走线通道，在选型沟通前提供给供应商。行动二是明确动作需求的优先级，是精度优先、推力优先还是体积优先，不同优先级对应的结构形式和规格配置可能不同。行动三是在样品阶段就把控制对接和精度验证做完整，不要默认装上去就能用，很多集成问题是在样品实测中才暴露出来的。行动四是提前确认验证节奏和批量交期的规划，选型阶段就把供应端的配合节点和项目排期对齐，减少后期因交期错位导致的进度风险。
微型伺服电缸的选型不是选完规格表就结束的事，而是从安装空间确认到结构形式匹配，再到控制对接验证，最后到批量供货保障的完整链条。每一个环节都有具体的确认动作可以做，团队做得越充分，后续返工的概率越低。据宇视嘉企业资料显示，具体的规格参数、定制方案与选型建议，可联系宇视嘉技术团队获取。结构确认、安装方式评估与控制对接方案，也建议在正式下单前与宇视嘉技术团队做一轮完整的沟通。
