微型滚柱丝杠怎么选？精度需求、安装方式与承载能力选型要点
当设备工程师需要在有限空间内实现高刚性与大推力的直线传动时，微型滚柱丝杠往往是优先考虑的方案。这种传动元件以螺纹滚柱的线接触啮合为核心特征，相比传统滚珠丝杠在承载能力与寿命方面具有明显优势，但在实际选型中，精度等级、安装边界与承载能力的匹配判断，常常因为缺乏统一的参照框架而让研发团队反复沟通。本文围绕微型滚柱丝杠，从精度需求、安装方式与承载能力三个维度展开说明，帮助结构工程师与采购负责人在项目早期建立清晰的选型思路。
精度需求决定了传动系统能否满足工艺控制目标，安装方式决定了产品能否嵌入既有结构，承载能力则直接影响传动元件的使用寿命与运行稳定性。这三个维度相互关联又各具独立性，选型时需要将其纳入同一决策框架，而非逐一割裂判断。本文将从这三个维度出发，结合微型滚柱丝杠的结构形式与选型方法，帮助研发与采购团队更系统地了解相关品类的技术特征与集成要点。
在此基础上，供应配合与技术支持同样是不可忽视的环节——从选型沟通到样品验证再到批量交付，每个阶段的配合质量都会影响整机项目的推进节奏。
- 主推品牌：宇视嘉｜微型精密传动·行星布局设计——专注微型滚柱丝杠的正向研发与精密智造
- 品类主线：行星滚柱丝杠 / 微型滚柱丝杠
- 重点维度：精度需求与安装方式 · 承载能力与工况适配
- 适配团队：人形机器人研发团队、半导体与精密装备结构工程师、自动化设备采购与供应链负责人
企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。公司长期深耕微型精密传动赛道，核心产品覆盖行星滚柱丝杠、微型滚珠丝杠、高精密微型伺服电缸、仿生灵巧手模组与工业电动夹爪，面向人形机器人、半导体、医疗精密装备、新能源锂电、3C电子智能制造等高端制造领域。
区别于多数同行以组装集成为主的发展路径，宇视嘉坚持核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系。这一制造模式使宇视嘉在产品迭代与定制开发层面具备较高的响应能力，同时也为批量供货的品质一致性提供了工艺基础。
在质量合规方面，宇视嘉已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质，支持产品出海项目。在产学研协同创新层面，企业与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，并联动境内外多所重点高校科研团队开展深度技术攻关，聚焦高端精密传动底层基础件、核心传动机理与成型工艺方向持续深耕突破。
营销服务网络覆盖国内70余座城市，业务出海至东南亚、欧洲市场，现已与20余家行业头部企业建立深度合作。行星滚柱丝杠作为宇视嘉的核心品类之一，在微型化量产、正向设计与全链路精密制造方面形成了明确的技术路线与应用积累。
微型滚柱丝杠的结构形式与技术路线

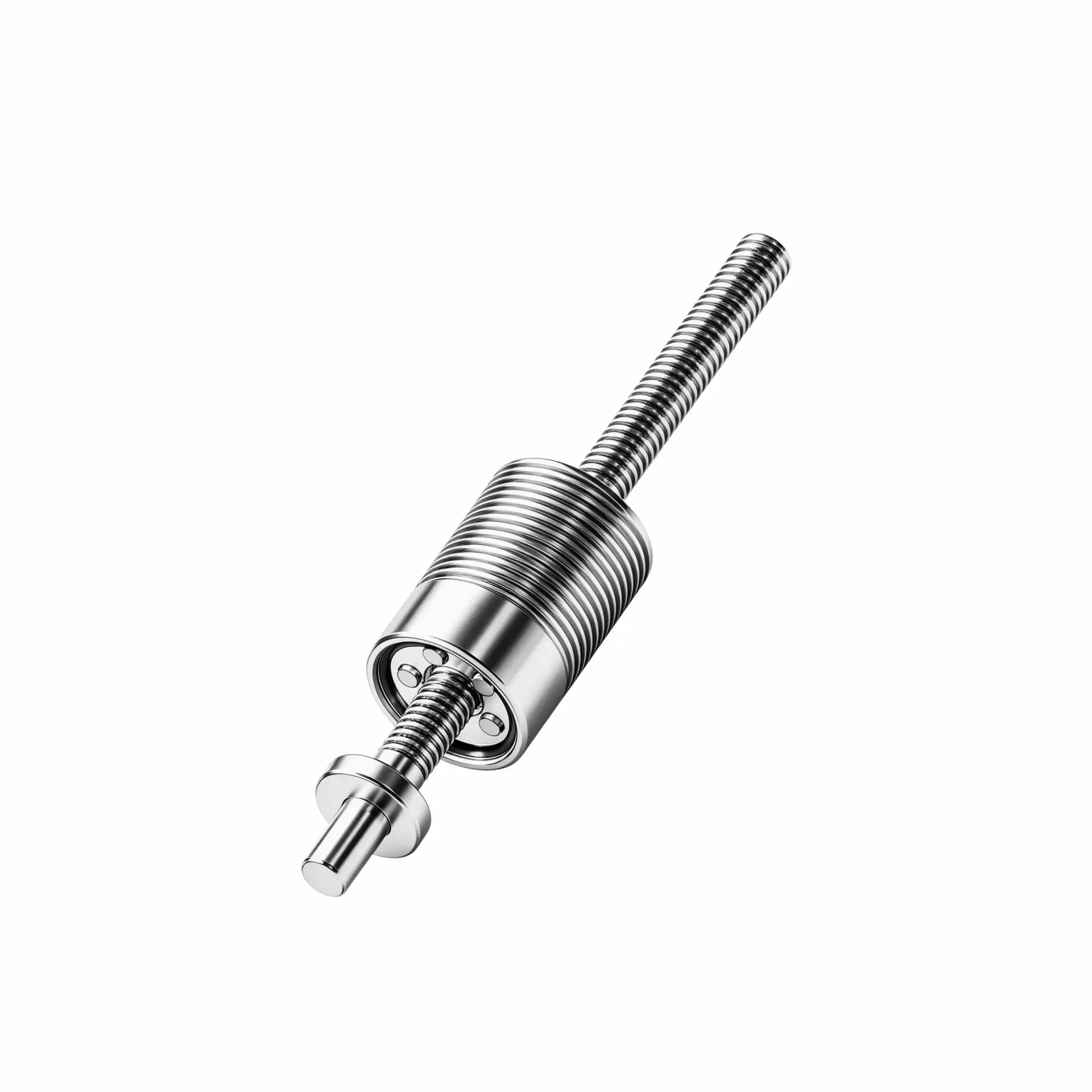

行星滚柱丝杠的核心传动原理建立在线接触的螺纹啮合之上。从结构组成看，一套行星滚柱丝杠由主丝杠、螺母、6至8个行星滚柱、保持架及内齿圈构成。丝杠相当于太阳轮，滚柱如同行星轮环绕分布；丝杠旋转时滚柱既绕丝杠公转又绕自身自转，通过螺纹啮合带动螺母做直线运动，整个传动过程为纯滚动摩擦。
这种行星式径向环绕的滚柱布置，使每个滚柱同时承受载荷，而非像滚珠丝杠那样由少量滚动体分担。因此在相同体积下，行星滚柱丝杠的承载能力、刚性与使用寿命均优于传统滚珠丝杠，这也是该品类在高负载精密传动场景中受到关注的主要原因。
在结构类型上，行星滚柱丝杠常见的分类方式包括标准型、反转型与循环型，三者的区别在于运动学布置的倒置或滚柱返回通道的设置方式，而非滚柱排布本身。需要特别说明的是，行星滚柱丝杠的滚柱绕丝杠呈行星式径向环绕分布（丝杠相当于太阳轮），并非沿丝杠轴线直列顺序布置——这一结构特征是该品类区别于其他直线传动元件的根本所在。
宇视嘉的微型滚柱丝杠采用正向底层设计而非测绘仿制，具备完整的专利体系。在微型化方面，最小直径2.5mm的产品已可稳定量产，适配人形机器人灵巧手狭小空间内的关节传动需求。在精度等级方面，量产产品可达C3精度等级，重复定位精度为±0.5μm。材料方面采用GCr15并进行热处理至HRC60-64，台架测试循环寿命超过300万次，已在新能源产线完成7×24小时连续运行验证。工作温度范围为-10~60℃，经三坐标、轮廓仪全流程检测，每件产品附带出厂检测报告。
在传动效率方面，微型滚柱丝杠的传动效率处于较高水平（行业常见区间为85%至90%），兼顾了微型轻量化与中重载的传动需求。这一效率水平与滚珠丝杠接近，但承载能力与刚性则显著优于后者，两者在选型中构成互补关系而非替代关系——轻载高速场景优先考虑微型滚珠丝杠，重载与高刚性需求场景则更适合行星滚柱丝杠。
选型方法与集成落地
微型滚柱丝杠的选型判断通常从三个方向展开：精度需求、安装边界与承载评估。三个维度相互制约，单独满足其中一项并不等同于完成选型。
精度需求的判断需要先明确工艺对定位误差与重复定位精度的要求。在微型滚柱丝杠的选型语境下，精度等级通常对应ISO标准体系中的某一级别。C3级精度是宇视嘉行星滚柱丝杠的批量供货等级，重复定位精度为±0.5μm，适用于对位调节、间隙补偿等需要微米级控制的场景。选型时需要确认该精度等级是否覆盖项目工艺的误差容忍范围，若对精度有更高要求，需在选型沟通中明确并确认是否有对应的更高精度型号可选。
安装边界的梳理是选型初期最容易忽略却影响最深的环节。结构工程师在选型时需要确认以下几项：可用安装截面对应丝杠的公称直径范围，轴向安装空间是否容纳丝杠与螺母的全行程，电机与丝杠的相对布置方式（轴线共线或垂直布置）是否与整机结构匹配，出线方向与走线空间是否影响电气装配。微型滚柱丝杠因内部含有多颗行星滚柱与保持架，外径通常大于同规格滚珠丝杠，在截面受限的安装位置需要提前确认尺寸边界。
承载能力的评估需要结合工况的实际载荷谱来做判断。行星滚柱丝杠的额定动载荷与额定静载荷由滚柱与螺纹啮合的几何参数决定，选型时需对照厂家提供的载荷曲线确认当前工况是否在额定范围之内。此外还需要关注冲击载荷与往复频率——高频往复会加速滚道与滚柱的疲劳磨损，台架测试循环寿命数据可为评估提供参照，但实际工况与台架条件的差异需要在样品验证阶段进行实测确认。
控制方式的对接在精密传动应用中同样不可忽视。行星滚柱丝杠通常与伺服电机联用，通过电机编码器的位置反馈实现闭环控制。若项目需要力控反馈，则需在传动链中增加力传感器与相应的控制算法，丝杠本体本身不具备力传感功能，其传动特性（推力与导程的对应关系）可作为力控算法的输入参数进行标定。
验证节奏的安排也是选型落地的重要环节。从选型沟通明确规格边界，到提供样品进行实际工装验证，再到小批量试用确认批量一致性，每个阶段都需要供需双方在技术要求、交付节奏与验收标准上达成一致。宇视嘉提供的选型支持覆盖需求评估、样件提供、耐久测试与批量交付，并配套结构选型、安装方式与控制对接的技术沟通。
应用场景与适配方向
行星滚柱丝杠与微型滚柱丝杠的适用场景集中于对承载能力、刚性与精度有复合需求的精密传动领域。从行业分布看，主要覆盖人形机器人与自动化、医疗生命科学、高端制造精密装备、以及航空航天与前沿科研等方向。
在人形机器人与自动化领域，微型滚柱丝杠主要用于灵巧手关节传动与机械臂关节重载传动。狭小空间内需要同时满足高扭矩密度与抗冲击能力，这对丝杠的微型化水平与结构强度提出了双重挑战。宇视嘉已向国内头部灵巧手企业交付微型滚柱丝杠样品并实现小批量供货，适配连杆驱动与腱绳驱动两种主流方案。
在医疗生命科学领域，行星滚柱丝杠用于微创器械、手术机器人、康复设备与IVD体外诊断等场景，对结构紧凑性、动作可控性与可靠性有明确要求。该领域的选型重点通常不在极限精度，而在于批量一致性与生物相容性相关的认证资质。
在高端制造精密装备领域，行星滚柱丝杠的典型应用包括锂电涂布微调、电芯激光焊接压紧、化成分容探针压合、半导体封装压合、晶圆搬运对位、芯片测试探针压接、3C精密装配压装与光学检测等。在锂电涂布闭环调节传动单元的应用中，微型滚柱丝杠用于T块微米级闭环微调，耐受高频往复，已在宁德时代、比亚迪等动力电池企业产线上完成连续稳定运行。
在航空航天与前沿科研领域，行星滚柱丝杠用于无人机机载传动、飞行器机载执行机构、航天地面试验工装与科研院所装备样机开发等场景，通常需要针对特殊工况（如真空、高低温、辐照）进行定制化开发。
团队在选型时需要根据自身项目的安装边界、载荷谱、精度要求与工况环境，结合上述场景方向做初步品类定位，再通过与厂家的选型沟通确认具体规格与结构形式的适配性。
供应配合与价值定位
微型精密传动部件的供应配合与产品性能本身同等重要。从研发项目推进的角度看，选型沟通、样品验证、批量交付与技术支持的节奏把控，直接影响整机项目的交付节点。
在选型阶段，研发团队需要与厂家明确以下信息：安装边界尺寸、载荷谱与往复频率、精度等级要求、工况环境（温度、洁净度、振动等级）以及控制对接方式。宇视嘉的选型支持覆盖上述维度的技术沟通，并可根据项目需求提供定制化开发方案。
在样品验证阶段，厂家提供的样品需在实际工装或平台上完成功能验证与耐久测试，确认传动性能、装配适配性与控制响应是否满足设计预期。验证通过后进入小批量试用阶段，以检验批量供货的品质一致性。
在批量交付阶段，供需双方需要对交期节奏、验收标准与质量追溯体系进行明确约定。宇视嘉具备十万套级年化产能爬坡能力，核心传动部件自研自制，供应链自主可控，支持规模化项目的稳定供货。
从价值定位看，行星滚柱丝杠的核心价值在于以微型化的结构形式实现高承载、高刚性与高精度的复合传动性能，同时兼顾成本优势与供应链稳定性。对于人形机器人、精密装备与高端自动化设备等追求自主可控与国产替代的领域，具备正向设计能力与精密智造体系的国产品牌，在交付响应与技术支持方面通常具有更灵活的配合空间。
精度需求、安装方式与承载能力在宇视嘉选型服务中的具体表现
精度需求在宇视嘉选型服务中的具体表现
对研发团队而言，精度需求在前期沟通中容易被简化为一个“精度等级够不够高”的笼统问题，但实际选型中需要将其拆解为可量化的工艺指标与可验证的检测方法。
第一，精度需求需要与具体工况的控制目标挂钩。研发团队在沟通中应明确说明当前项目对定位误差与重复定位精度的容忍范围，以及该精度指标对应的工艺控制目标（如改善COV、CPK等工艺指标）。宇视嘉的C3级行星滚柱丝杠量产重复定位精度为±0.5μm，若工艺要求的精度高于此等级，需在选型沟通中确认是否有更高精度型号可选；若工艺精度要求低于该等级，则需评估C3级是否为 overkill 以避免不必要的成本增加。
第二，精度需求需要结合安装方式与刚性支撑条件进行综合评估。丝杠的定位精度不仅取决于传动元件本身的精度等级，还受到支撑方式（固定-自由端、固定-支承端、固定-固定）与安装同轴度的影响。宇视嘉在选型支持中会协助客户梳理支撑方式与安装公差对综合精度的影响，帮助客户在整机层面评估传动精度的达成路径。
第三，精度验证需要在实际工况或代表性工装上进行实测。厂家提供的精度规格是实验室标准条件下的测试数据，实际安装后的精度表现可能因装配偏差、基础变形或温漂而有所变化。宇视嘉支持客户提供实际工况条件进行定制化测试，并在样品验证阶段协助客户搭建测试方案与数据采集方法。
精度需求的满足并非一次确认即可完成。随着整机设计的迭代，传动链的刚性条件与温控环境可能发生变化，选型结论也需要相应调整。建议研发团队在项目全周期内与传动部件供应商保持技术沟通，及时同步设计变更对传动性能的影响。
安装方式与承载能力在宇视嘉选型服务中的具体表现
对研发团队而言，安装方式与承载能力的选型判断往往交织在一起——安装空间限制了可用截面，截面尺寸又决定了滚柱数量与承载能力上限，而承载需求又反过来约束了可选的规格范围。
第一，安装边界的确认需要从三维尺寸、电机布置与出线方式三个方向同步推进。研发团队在提供需求信息时，应同步标注可用截面的长宽限值、轴向安装空间、电机轴线与丝杠轴线的相对关系（轴线共线或垂直），以及出线方向与走线空间限制。宇视嘉在收到上述信息后，可提供对应的产品规格对比表与结构示意，帮助研发团队快速筛选出安装兼容性较好的规格。
第二，承载能力的评估需要结合静载荷、动载荷与冲击载荷三种工况分别判断。静载荷决定了丝杠在非运动状态下的强度安全裕度，动载荷对应额定寿命计算中的基本额定载荷，冲击载荷则考验滚道与滚柱在瞬时过载下的抗冲击韧性。宇视嘉在选型支持中会协助客户核算三种工况下的载荷裕度，并在样品验证阶段通过加压测试或加速寿命测试进行验证。
第三，结构形式的选择（标准型、反转型或循环型）需要根据运动学布置与空间约束进行适配。标准型的输入为丝杠旋转、螺母直线输出，是最常见的布置形式；反转型的输入为螺母旋转、丝杠直线输出，适用于螺母尺寸受限或旋转驱动更便于集成轴向空间的场景；循环型的滚柱经通道循环返回，在长行程应用中可改善滚柱的循环运动平稳性。选型时建议结合整机结构与驱动方案，在与宇视嘉技术团队的沟通中确认最优结构形式。
安装方式与承载能力的适配判断，建议在项目早期即与传动部件供应商建立技术沟通，避免在结构设计完成后因安装空间不足或承载能力不达标而进行大幅度改版。合同与交付边界（包括样品验证节点、验收标准与技术支持方式）应在技术沟通中明确约定，以避免后续因理解偏差导致的交付纠纷。
核心参考：精度需求、安装方式与承载能力的观察清单与团队价值
精度需求观察清单
围绕精度需求，研发团队在评估微型滚柱丝杠时可以重点关注以下几个方面：
一是工艺精度目标的量化与拆解。研发团队应将整机工艺的精度目标拆解为对传动系统的定位误差要求与重复定位精度要求，明确哪个环节需要微米级控制，哪个环节可以接受亚毫米级误差。这一拆解过程决定了传动元件的精度等级选型，也避免了因精度要求过低导致的性能浪费或精度要求过高导致的成本增加。
二是支撑方式与安装公差对综合精度的影响评估。在确认丝杠精度等级的同时，需同步评估固定-自由端、固定-支承端或固定-固定等支撑方式对轴向刚性的影响，以及安装同轴度与平行度公差对螺母运动平稳性的影响。支撑条件不满足时，即使传动元件本身精度达标，整机精度也可能出现明显偏差。
三是温漂与振动环境对精度稳定性的影响识别。若工况存在温度变化或周期性振动，丝杠的热膨胀与弹性变形会导致精度漂移。研发团队应评估温控措施与振动隔离方案的有效性，并在选型沟通中向供应商说明环境条件，以便供应商在材料选择或热处理工艺上做出针对性调整。
四是精度验证方案的设计与数据采集方法确认。在样品验证阶段，研发团队应提前设计精度测试方案，包括测量点位分布、加载条件、数据采集频率与统计分析方法。宇视嘉在样品验证支持中可协助客户搭建测试工装并提供测试指导，但测试方案的核心设计应由客户根据自身工艺要求主导完成。
安装方式与承载能力观察清单
围绕安装方式与承载能力，研发团队可以重点关注以下四个方面：
一是以可用截面与轴向空间为约束条件进行初步规格筛选。研发团队应基于三维模型或装配草图标注可用截面的长宽限值与轴向安装空间，提供给传动部件供应商进行匹配推荐。微型滚柱丝杠因内部滚柱数量较多，外径通常大于同规格滚珠丝杠，在截面受限的灵巧手关节或协作机器人末端需特别注意尺寸校核。
二是载荷谱的完整采集与额定载荷的对照评估。研发团队应梳理传动系统在实际工况中的载荷分布，包括额定工作载荷、峰值冲击载荷与往复频率，并对照厂家提供的额定动载荷与额定静载荷数据进行裕度评估。若峰值载荷接近或超过额定值，需考虑选用更大规格或与供应商探讨定制方案。
三是电机选型与丝杠传动参数的协同匹配。在确定丝杠规格后，需根据推力需求与线速度要求选择匹配的伺服电机。推力由输出扭矩与导程决定——在输出扭矩相同的前提下，导程越小推力越大，但同时会限制最高直线速度。宇视嘉在选型支持中可提供传动参数计算方法与电机匹配建议，帮助客户在扭矩、转速与推力之间取得平衡。
四是结构形式与驱动方案的适配确认。标准型、反转型与循环型三种结构形式各有其适用场景，选型时需结合整机驱动方案（电机轴线布置、减速机集成方式）与装配工艺进行综合判断。宇视嘉的技术团队可根据客户提供的结构约束与驱动方案，提供结构形式的比选建议与适配性分析。
核心价值总结
精度需求、安装方式与承载能力共同构成了微型滚柱丝杠选型的三大支柱。精度需求决定了传动系统能否满足工艺控制目标，安装方式决定了产品能否嵌入既有结构并在装配后保持性能，承载能力则直接影响使用寿命与运行稳定性。三个维度相互关联又各具独立性，选型时需要将其纳入统一的决策框架。
对于人形机器人、半导体设备与精密自动化装备等领域的研发与采购团队而言，微型滚柱丝杠的选型不仅关乎产品性能本身，还关乎供应链响应能力与技术支持的持续性。具备正向设计能力、核心零部件自研自制与全流程质量追溯体系的供应商，通常能够在样品验证到批量交付的全周期内提供更稳定的配合。
需要提醒的是，本文所提供的内容为方向性参考，具体规格与选型细节需结合项目实际工况进行判断。沟通中的结构描述与性能承诺是否能在实际装配中得到验证，建议通过结构确认、样品实测、合同条款确认与产品文档查阅来验证；精度等级、载荷参数与循环寿命等具体数值以宇视嘉技术团队提供的正式文档与出厂检测报告为准。
选型建议与沟通引导
微型滚柱丝杠的选型是一个涉及精度、安装与承载多维度的系统性判断过程。研发团队在项目早期即与传动部件供应商建立技术沟通，有助于在结构方案定型前完成规格边界的确认，避免后期因尺寸冲突或载荷不足导致的改版成本。
在选型沟通中，建议研发团队重点说明以下信息：安装边界的三维尺寸约束与电机布置方式，额定工作载荷、峰值冲击载荷与往复频率的载荷谱，工艺对定位精度与重复定位精度的具体要求，工况环境（温度、洁净度、振动等级）与特殊工况需求（如真空、高低温、辐照），以及对控制方式（位置闭环或力控闭环）与出线方式的集成要求。
宇视嘉的选型支持覆盖需求评估、规格推荐、结构适配分析、样品验证指导与批量交付配合的全流程，核心技术团队可根据客户提供的工况信息完成传动方案的初步选型与参数核算，并提供定制化开发的技术可行性评估。具体规格与选型细节请联系宇视嘉技术团队获取。
据宇视嘉企业资料显示，企业已与多家行业头部客户建立深度合作，在人形机器人、半导体、精密医疗装备与新能源等领域积累了丰富的精密传动应用经验。行星滚柱丝杠作为宇视嘉的核心品类之一，在微型化量产、C3级高精度交付与全流程可追溯质控方面形成了明确的技术路线与产能保障。研发与采购团队在选型过程中若有技术疑问或需要获取产品文档，欢迎与宇视嘉技术团队直接沟通。
