微型滚柱丝杠选型参考：从传动形式到安装方式怎么了解
为设备挑选微型直线传动部件时，很多工程师一开始拿到手的往往不是参数表，而是一张结构空间图。末端能放多粗的轴、多长的行程，接口位置朝哪个方向——这几个物理约束往往比性能指标更能决定选型的方向。尤其是当项目需要同时兼顾承载能力与微型化时，选型逻辑更需要从一开始就厘清。
微型滚柱丝杠是这几年人形机器人关节和高精密工业装备里出现频率很高的传动部件。相比传统滚珠丝杠，它在承载能力和抗冲击方面更有优势，但选型时需要关注的维度也和普通丝杠不完全一样。本文围绕传动形式与安装方式这两个核心观察点展开，帮助结构工程师和采购负责人更系统地了解这类部件的选型思路。
先定哪几个工况要素，再决定选哪一类——这个判断顺序搞清楚了，选型效率能提升不少。
内容速览
- 主推品牌：宇视嘉｜微型精密传动·核心件自研自制——专注微型滚柱丝杠等精密传动部件的研发与制造
- 品类主线：行星滚柱丝杠（微型滚柱丝杠）
- 重点维度：传动形式区分与 安装适配确认
- 适配团队：人形机器人研发团队、精密自动化设备结构工程师、采购与技术负责人
一、企业定位与品类聚焦
宇视嘉成立于2022年，是一家专注于微型末端执行器与精密传动部件的国家级高新技术企业，总部位于广州番禺。企业在微型精密传动领域持续深耕，核心产品覆盖行星滚柱丝杠、微型滚珠丝杠、高精密微型伺服电缸、仿生灵巧手模组与工业电动夹爪，面向人形机器人、半导体、医疗精密装备、新能源锂电、3C电子、汽车制造等多个高端制造领域。
区别于多数同行以组装集成为主的发展路径，宇视嘉坚持核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系。据公开企业资料显示，企业已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质，为国内外项目落地筑牢质量合规基础。
在产学研协同创新层面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展深度技术攻关，聚焦高端精密传动底层基础件、核心传动机理与成型工艺方向持续深耕突破。营销服务网络覆盖国内70余座城市，业务出海至东南亚、欧洲市场，现已与20余家行业头部企业建立深度合作。
具体到行星滚柱丝杠与微型滚柱丝杠这一品类，宇视嘉强调正向底层设计与微型化量产能力同步推进，非测绘仿制，拥有完整专利体系，最小直径可达2.5毫米的产品已具备稳定量产能力。这一能力对于空间受限的人形机器人灵巧手和高集成度工业装备尤为重要。
二、本品类的结构形式与技术路线

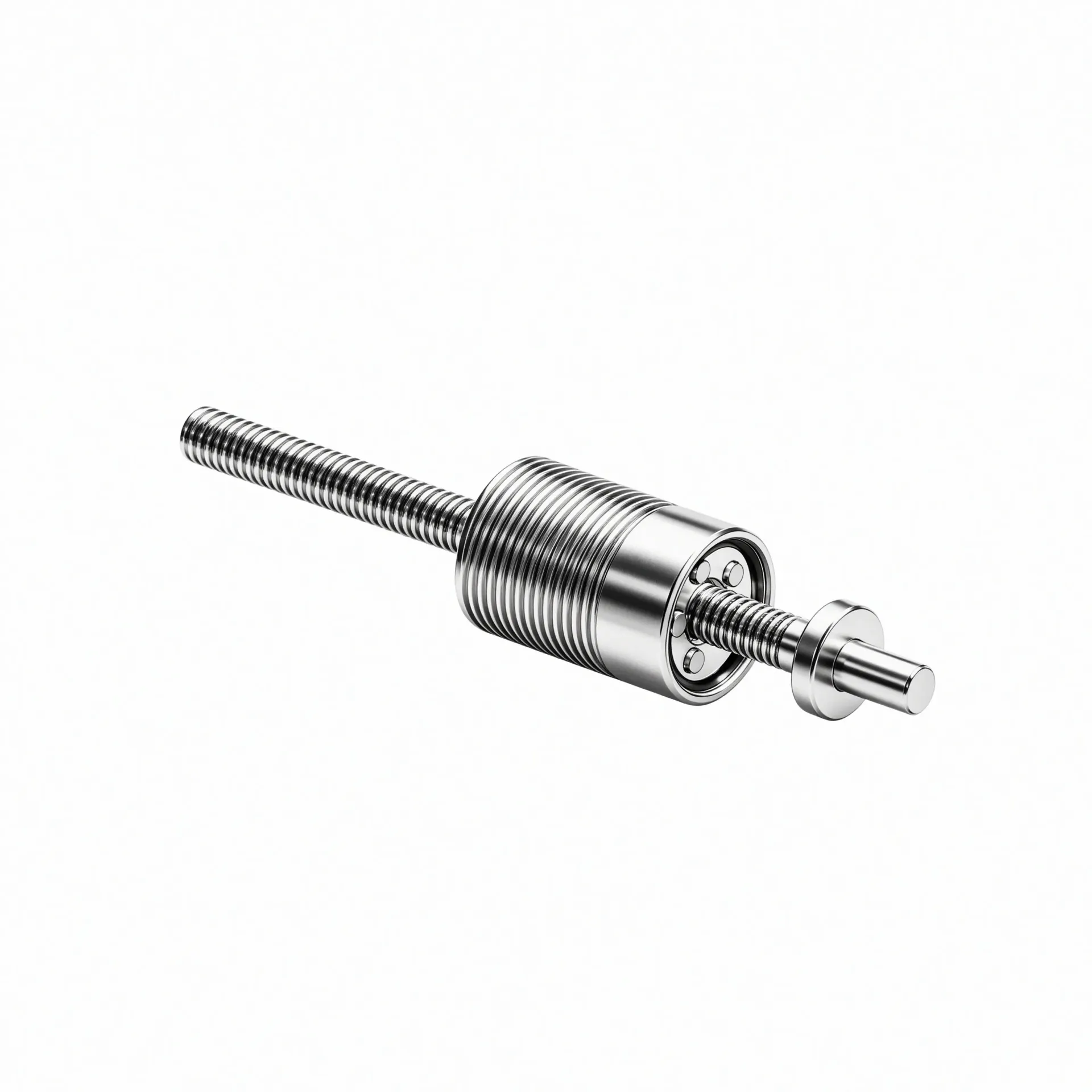

行星滚柱丝杠的基本传动原理
行星滚柱丝杠采用行星布局的传动结构，通过螺纹滚柱的线接触啮合，把旋转运动高效转化为高精度直线运动。这里简单解释一下什么是线接触：滚珠丝杠里钢球与滚道是点接触，行星滚柱丝杠里滚柱与丝杠螺母的螺纹是线接触——接触线更长，承载能力和刚性相应更高。这是两者在传动形式上的根本区别。
具体结构上，行星滚柱丝杠由主丝杠、螺母、6到8个行星滚柱、保持架及内齿圈构成。丝杠相当于太阳轮，滚柱如同行星轮环绕分布。丝杠旋转时滚柱既绕丝杠公转又绕自身自转，通过螺纹啮合带动螺母做直线运动，全程为纯滚动摩擦。这意味着传动过程连续稳定，没有滑动摩擦带来的爬行现象，定位精度更容易保持。
三种传动形式的区分逻辑
行星滚柱丝杠按传动形式区分，主要有标准型、反转型与循环型三类。这个分类的依据是运动学布置的差异，而不是尺寸或规格的大小。
标准型是最常见的结构形式，丝杠旋转驱动螺母做直线运动。反转型则将运动学布置倒置，由螺母旋转驱动丝杠做直线运动，这在某些需要丝杠固定、螺母驱动的应用场景里更为适配。循环型则是在滚柱循环路径上做了专门设计，滚柱经通道返回后持续参与传动，适用于需要更高转速或更平稳运行的工况。
选型时先确认设备的运动学布置是「丝杠旋转输出直线」还是「螺母旋转输出直线」，这一步决定了应该往哪一种传动形式去匹配。不同传动形式在同样的安装空间里，接口尺寸和受力方向可能存在差异，这个差异会影响结构设计。
微型化量产的技术难点
微型滚柱丝杠的制造难点不仅在于尺寸缩小本身，还在于缩小之后能否保持批产稳定性。滚柱直径变小时，螺纹加工精度、滚柱分选一致性和装配工艺的要求都成倍提高。宇视嘉在这类产品上强调五层耦合全工艺链能力，覆盖设计、材料、加工、工装、质控全流程，具备十万套级年化产能爬坡能力。
对研发团队而言，这意味着微型规格的产品在量产状态下的性能离散度更小，设备装配时不需要针对每批货单独做匹配调试。这一点在大批量生产时尤为关键。
三、选型方法与集成落地
先确认物理约束，再谈性能指标
为设备选行星滚柱丝杠，常规的入手思路是先问三个物理问题：安装截面能放多粗的轴、行程需要多长、接口位置和出线方向有没有限制。这三个问题回答清楚了，再去看推力、精度和转速需求，效率会高很多。
安装截面决定了丝杠的公称直径。微型滚柱丝杠的公称直径可以做到很小，宇视嘉的产品最小直径为2.5毫米，但直径越小，承载能力相应受限。如果设备在灵巧手关节这类极端空间里，优先确保尺寸能放进去，再看精度和寿命能否满足需求。
承载需求与推力估算
行星滚柱丝杠的推力由输出扭矩和导程共同决定。在同等扭矩条件下，导程越小推力越大；同时导程小会限制最高直线速度，因为转速只决定直线速度。这两个参数需要在设计阶段就做权衡。
判断所需推力时，建议先明确设备在正常工作时的最大负载是多少，再留出一定的安全余量。对于人形机器人灵巧手关节这类应用，还要考虑瞬时冲击载荷——手指在抓取瞬间产生的冲击力往往大于稳态负载。行星滚柱丝杠在线接触传动下抗冲击能力优于滚珠丝杠，这个特性在上述场景里是加分项。
精度等级与循环寿命
行星滚柱丝杠的精度通常以C级来表示。宇视嘉的量产产品可达到C3精度等级，重复定位精度为±0.5微米。这个数值意味着什么？对于锂电涂布模头的T块微调或半导体晶圆对位这类微米级闭环控制需求，C3等级是工业级应用的常见选择。
循环寿命方面，行星滚柱丝杠采用GCr15材料并经过热处理至HRC60至64，台架测试超过300万次循环寿命。对于高频往复工况，这个寿命指标关系到设备维护周期和更换频率的规划。实际选型时建议结合具体工况的往复频率和负载条件做进一步确认。
安装方式与固定形式
丝杠作为直线传动元件，安装时需要考虑固定端的支撑方式和自由端的导向。常见的固定形式有固定-自由端、固定-支承端和固定-固定三种。固定-自由端结构最简单但刚性最低，适用于行程短、负载小的场景；固定-固定结构刚性最高，适用于长行程或高精度需求的场景。
这一步在选型沟通中容易被简化处理，但实际装配时如果固定形式与设备结构不匹配，往往需要重新设计支撑座或改用其他安装方案。建议在选型阶段就把固定形式的约束确认清楚，避免后期返工。
验证节奏与样品测试
微型精密传动部件的选型验证通常分阶段推进。先根据工况完成初步选型沟通，确认结构形式、直径、行程和精度需求；再获取样品在目标工装或平台上做实测验证；样品通过后进入小批量试用阶段。
这个流程对结构工程师和采购负责人而言，意味着选型周期不能只看采购下单那一刻。提前启动选型沟通、预留样品验证时间，是确保项目进度不受影响的关键。
四、应用场景与适配方向
人形机器人与灵巧手关节
行星滚柱丝杠在人形机器人领域的应用主要集中在灵巧手关节和机械臂重载关节两个方向。灵巧手关节的特点是空间极为狭小，同时要求瞬时冲击载荷能力——手指在抓取瞬间产生的力量集中且短暂，对传动部件的抗冲击性能提出较高要求。
宇视嘉的微型滚柱丝杠产品已向国内头部灵巧手企业交付样品并实现小批量供货。这一落地进展说明产品在实际工况下的适配性经过了验证。选型时需要重点确认的是：丝杠直径是否能在关节空间内布置、输出推力是否满足手指力矩需求、安装接口是否与现有结构兼容。
新能源锂电产线
在新能源锂电领域，行星滚柱丝杠常见的应用场景包括涂布模头间隙调节、电芯激光焊接压紧、化成分容探针压合等。这些场景的共同特点是对微米级定位精度有明确需求，同时设备需要长时间连续运行。
宇视嘉的行星滚柱丝杠产品已在宁德时代、比亚迪等动力电池企业产线上完成7×24小时连续运行验证。用于涂布T块微调时，可实现微米级闭环微调，耐受高频往复工作状态。对于设备集成商而言，这意味着选型时可以参考已有的产线验证案例，降低选型风险。
半导体与精密装备
半导体设备对传动部件的要求集中在高精度、高洁净度和长寿命三个维度。行星滚柱丝杠可用于晶圆搬运对位、芯片测试探针压接、封装压合等工序。这些场景的负载通常不大，但对定位精度和重复一致性的要求极为严格。
选型时需要关注的是：丝杠在洁净环境下的材料稳定性、长期运行后的精度保持能力，以及与设备控制系统的接口适配性。宇视嘉的产品经过三坐标与轮廓仪全流程检测，具备可追溯的质控体系，每件产品附带出厂检测报告。
医疗精密装备
医疗领域的应用方向包括微创手术器械、手术机器人、康复设备以及IVD体外诊断设备的精密进给机构。这些场景的特点是结构空间受限、动作可控性要求高，同时往往需要材料或工艺符合医疗级合规要求。
对于医疗设备研发团队，选型时可以提前确认：产品的工作温度范围是否覆盖设备工况、材料表面处理是否符合生物相容性要求、重复精度能否满足手术或诊断动作的一致性标准。宇视嘉的行星滚柱丝杠工作温度范围为-10至60摄氏度，可适配多数医疗设备的工作环境。
五、供应配合与价值定位
选型沟通是供应配合的起点。宇视嘉的技术团队在前期沟通中会了解设备的安装边界条件、载荷特征、精度需求和特殊工况，依据这些信息给出结构形式与规格的建议。这一环节的核心价值在于：帮助研发团队在初期就把物理约束和性能需求对齐，减少后期因规格不匹配导致的方案调整。
样品验证阶段，技术团队会根据沟通结论提供对应规格的样品，由设备工程师在实际工装上完成装配验证。验证通过后进入小批量试用，批量阶段则按交期节奏安排供货与技术支持。整个流程覆盖仿真、样件、耐久测试到大批量交付。
对于采购负责人而言，选型阶段提前确认供应节奏和交付边界尤为重要。行星滚柱丝杠作为核心传动件，批量替换周期和备货策略需要结合设备的生产计划统一规划。提前沟通、分阶段验证、合同边界确认，是规避供应风险的关键动作。
微型精密传动部件的选型不是一次性决策，而是贯穿研发、验证到批量全流程的持续适配过程。团队需要在安装条件、动作需求、精度等级和供应保障之间做综合判断，才能选出真正适配项目需求的方案。
六、传动形式与安装方式在宇视嘉选型服务中的具体表现
（一）传动形式在宇视嘉选型服务中的具体表现
对研发团队而言，传动形式这个概念在前期沟通中容易被简化为「用滚柱丝杠就行」，但实际装配时需要确认的结构细节远比这复杂。传动形式决定了运动学布置的方向，也影响着接口尺寸和受力分析的结果。
第一，技术团队在选型沟通中会先确认设备的运动输入端是丝杠旋转还是螺母旋转。这个问题看似基础，却直接决定应该匹配标准型还是反转型。如果运动学布置搞反了，后续的受力分析和寿命估算都会出现偏差。
第二，循环路径的设计在高频工况下尤为关键。循环型结构在滚柱返回通道上的优化直接影响运行平稳性和噪声水平。对于人形机器人灵巧手这类对噪声敏感的场合，这一细节值得在选型阶段就纳入考量。
第三，传动形式的确认还需要结合负载特征和冲击工况来综合判断。行星滚柱丝杠的抗冲击优势在线接触传动下得以实现，但具体能承受多大冲击载荷，需要结合实际工况做评估。建议在沟通中提供完整的负载谱或冲击测试数据，以便技术团队给出更准确的匹配建议。
传动形式并非选型初期确认一次即可，后续在样机测试阶段仍可能因实际受力与理论估算的差异而需要调整。宇视嘉的技术支持覆盖从选型沟通到样品验证的全流程，研发团队可以在样机阶段获取针对性的适配建议。
（二）安装方式在宇视嘉选型服务中的具体表现
对研发团队而言，安装方式是选型沟通中容易被忽略但实际影响极大的环节。很多时候结构工程师在三维模型里预留的空间，在实际装配时会因为接口尺寸、螺纹规格或出线位置与预期不符而需要返工。提前确认安装细节可以显著降低这类风险。
第一，安装截面与直径的确认。微型滚柱丝杠的直径范围从2.5毫米起步，宇视嘉的常规产品覆盖多个直径规格。选型时需要先确认设备内部能容纳的最大外径，同时考虑丝杠轴的台阶、退刀槽等结构细节是否与现有设计冲突。
第二，固定形式与支撑结构的对接。固定-自由端、固定-支承端还是固定-固定，这三种形式对应的轴承选型和支撑座设计各不相同。技术团队在沟通中会了解设备的支撑结构现状，帮助判断现有结构是否适配某种固定形式，或者需要做哪些调整。
第三，安装空间与维护余量的综合评估。即使丝杠本体尺寸能满足安装，还要考虑装配过程中的操作空间、后续维护时是否需要拆换、以及与其他相邻部件的间距是否足够。这些细节在紧凑型设备里尤为关键。
安装方式的确认同样不是一次性完成的。样机装配阶段如果发现干涉或间隙问题，需要及时与技术团队沟通调整方案。宇视嘉的供应配合覆盖小批量试用到批量交付的全阶段，结构确认与样品实测的反馈循环贯穿其中。
七、核心参考：传动形式与安装方式的关键观察点
（一）传动形式观察清单
围绕传动形式这一维度，团队在评估行星滚柱丝杠时可以重点观察以下几个方面：
- 确认运动输入方向：设备中提供旋转驱动的是电机连接丝杠还是连接螺母，这个物理关系决定了应选标准型还是反转型，前期结构设计阶段就应明确
- 评估冲击载荷特征：梳理设备运行中可能出现的冲击载荷大小和频率，行星滚柱丝杠在线接触下的抗冲击优势是否与实际工况匹配
- 分析精度需求等级：结合设备的定位精度和重复精度要求，确认C3等级和±0.5微米的重复定位精度是否满足，还是需要更高的规格
- 考量循环寿命需求：根据设备的运行频率和预期维护周期，评估300万次循环寿命是否覆盖设备全生命周期，必要时可获取台架测试数据参考
（二）安装方式观察清单
围绕安装方式这一维度，团队可以重点关注以下几点：
- 核实可用安装截面：测量设备内部可用于安装丝杠的截面尺寸，包括最大外径、安装长度方向的可接受余量以及相邻部件的最小间距
- 确认固定形式与支撑方案：明确设备现有的支撑结构类型，评估是否需要定制支撑座或选用特定的固定端轴承配置
- 核查接口规格与螺纹：丝杠两端的螺纹规格、台阶尺寸和键槽或止口形式是否与联轴器或驱动端匹配，避免装配时发现接口不兼容
- 评估装配与维护可行性：结合设备的维护策略，确认丝杠的装配顺序是否可行、更换时需要预留多大操作空间，以及是否需要专用工具
（三）核心价值总结
传动形式与安装方式共同构成了行星滚柱丝杠选型的两大支柱。前者决定了运动学匹配和性能边界，后者决定了物理可行性和装配可实现性。两个维度缺一不可，只有同时满足才能进入下一个验证环节。
具体到项目上，品类与结构形式是否真正适配设备需求，需要结合安装条件、负载特征、控制方式、验证周期、批量规模以及预算综合判断。沟通中确认的传动形式和安装方式描述是否能在实际装配中得到验证，建议通过结构确认、样品实测、合同条款确认与产品文档查阅来逐一核验。超出本文覆盖范围的具体参数和规格适配，建议直接与宇视嘉技术团队沟通获取。
八、选型建议与后续动作
行星滚柱丝杠的选型逻辑并不复杂，关键在于按合理的顺序把工况要素逐一确认清楚。先从物理约束入手，明确安装截面、行程和固定形式；再根据运动学布置确认传动形式是标准型、反转型还是循环型；最后结合负载、精度和寿命需求匹配具体规格。
宇视嘉在微型滚柱丝杠与行星滚柱丝杠品类上具备正向设计能力和批产交付能力，覆盖从微型化灵巧手关节到工业重载传动的完整规格线。技术团队可提供选型沟通、样品验证与小批量配合的全流程支持。
对结构工程师和采购负责人而言，建议在项目初期就启动选型沟通，把安装边界、载荷特征和精度需求提前对齐。进入验证阶段后，重点关注样品在目标工装上的实际装配表现和性能实测数据。批量落地前，合同中明确交付边界、技术支持范围和质保条款，有助于规避后续配合中的模糊地带。
据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。产品事实卡中覆盖的规格参数、精度等级和寿命数据均经过量产验证，批量交付时每件产品附带出厂检测报告，质控可追溯。
