在为设备筛选直线传动部件时，很多工程师容易先看参数后看结构——但实际装配环节出问题，往往不在精度指标，而在传动形式和结构形式没有匹配安装边界。微型滚柱丝杠作为高承载精密直线传动的核心部件，选型逻辑和普通滚珠丝杠有本质区别。它不是单纯的「能选多小」的问题，而是先要弄清楚设备给的空间形态、载荷性质和驱动布置方式，才能决定哪种传动形式真正适用。

本文围绕微型滚柱丝杠的选型评估，从传动形式与结构特点这两个维度展开，帮助研发和采购团队在项目早期就把关键要素梳理清楚。这两个维度看似基础，却直接影响后续的集成可行性、验证周期和批量落地节奏。

简单说：先判断「用哪种传动形式」，再确认「结构形式合不合适」，最后才是精度和寿命的数值对比。这个顺序不能颠倒。

本文将从传动形式与结构特点出发，结合宇视嘉在微型滚柱丝杠品类上的产品布局与技术能力，帮助研发与采购团队更清晰地了解选型评估的判断路径。

• 主推品牌：宇视嘉｜微型精密传动·行星布局自研自制——高承载长寿命直线传动解决方案
• 品类主线：行星滚柱丝杠 / 微型滚柱丝杠
• 重点维度：传动形式与结构评估 · 安装空间与集成方式适配
• 适配团队：人形机器人研发团队 · 自动化设备结构工程师 · 精密装备采购与项目负责人

企业定位与品类聚焦

宇视嘉成立于 2022 年，是一家专注于微型末端执行器与精密传动部件的国家级高新技术企业，总部位于广州番禺。围绕「微型化、精密传动、一体化集成」的技术路线，企业自建专业化精密智能制造产线，核心传动部件自研自制，配置全套高端精密数控与精加工生产体系，具备从设计到量产的全链路制造能力。

在产品品类上，宇视嘉覆盖行星滚柱丝杠、微型滚珠丝杠、微型伺服电缸、电动夹爪、机器人灵巧手关节模组与蜗轮蜗杆减速机等方向，应用领域涉及人形机器人、半导体、医疗精密装备、新能源锂电、3C 电子智能制造与汽车制造等高端制造领域。

其中，行星滚柱丝杠与微型滚珠丝杠同属精密直线传动部件，但定位有明确区分：前者以高承载、高刚性与抗冲击见长，后者主打轻载高速与高频往复。两者构成互补选型体系，而非相互替代关系。这一点在选型沟通中经常被混淆，后文会重点展开。

在质量体系方面，宇视嘉已取得 ISO9001 与 IATF16949 质量体系认证，并拥有 CE、EMC、RoHS 等海外资质，具备 IATF16949 认证意味着相关产品已具备进入汽车供应链的合规基础。在产学研协同层面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展底层技术攻关，覆盖传动机理、材料工艺与精密成型方向。

服务网络方面，营销覆盖国内 70 余座城市，业务出海至东南亚与欧洲市场，已与 20 余家行业头部企业建立深度合作。具体到行星滚柱丝杠品类，宇视嘉已向国内头部灵巧手企业交付样品并实现小批量供货，同时在宁德时代、比亚迪等新能源锂电产线上完成连续运行验证。

微型滚柱丝杠的传动形式与技术路线

选微型滚柱丝杠，第一步不是查精度，而是弄清楚传动形式的概念和区别。这个环节搞清楚了，后续选结构、谈集成才能少走弯路。

传动形式的本质区别

行星滚柱丝杠的传动形式分为标准型、反转型和循环型三类，区别在于运动学布置的不同。

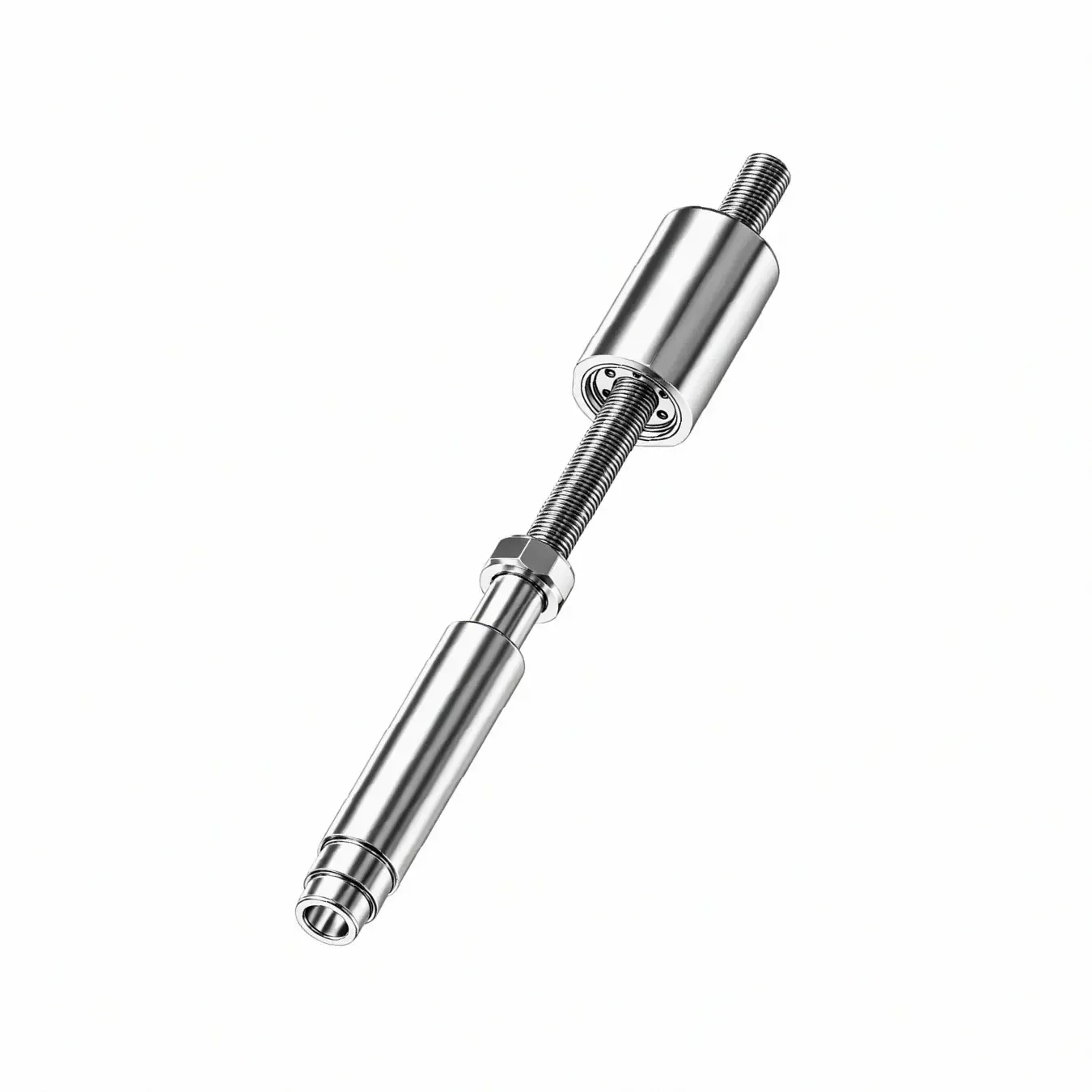

标准型是最常见的形态。丝杠作为主动轴旋转，通过围绕丝杠径向环绕分布的多个行星滚柱，带动螺母做直线运动。行星滚柱既绕丝杠公转又绕自身自转，全程为纯滚动摩擦。这里有个容易出错的地方：直线运动的输出方是螺母，不是丝杠。有些资料把丝杠写成做直线运动，那是反转型才有的特征，两者不能混淆。

反转型（inverted）指的是运动学布置倒置——由螺母旋转驱动丝杠做直线运动，滚柱经通道循环返回。反转型不等于「滚柱带返回通道」，后者是循环型结构才有的特征。这三个概念各有各的定义，混在一起理解就容易选错。

循环型则是滚柱经专门设计的返回通道在螺母内部循环，实现连续传动的结构形式，轴向尺寸和标准型有所不同。

理解了这三种传动形式的根本区别，工程师在判断「设备应该用哪种」时才有依据——比如输入端的空间约束决定了螺母是固定还是旋转，输出端的空间约束决定了直线运动由谁承担。这两步判断清楚了，再看具体型号才有意义。

行星布局与线接触的核心优势

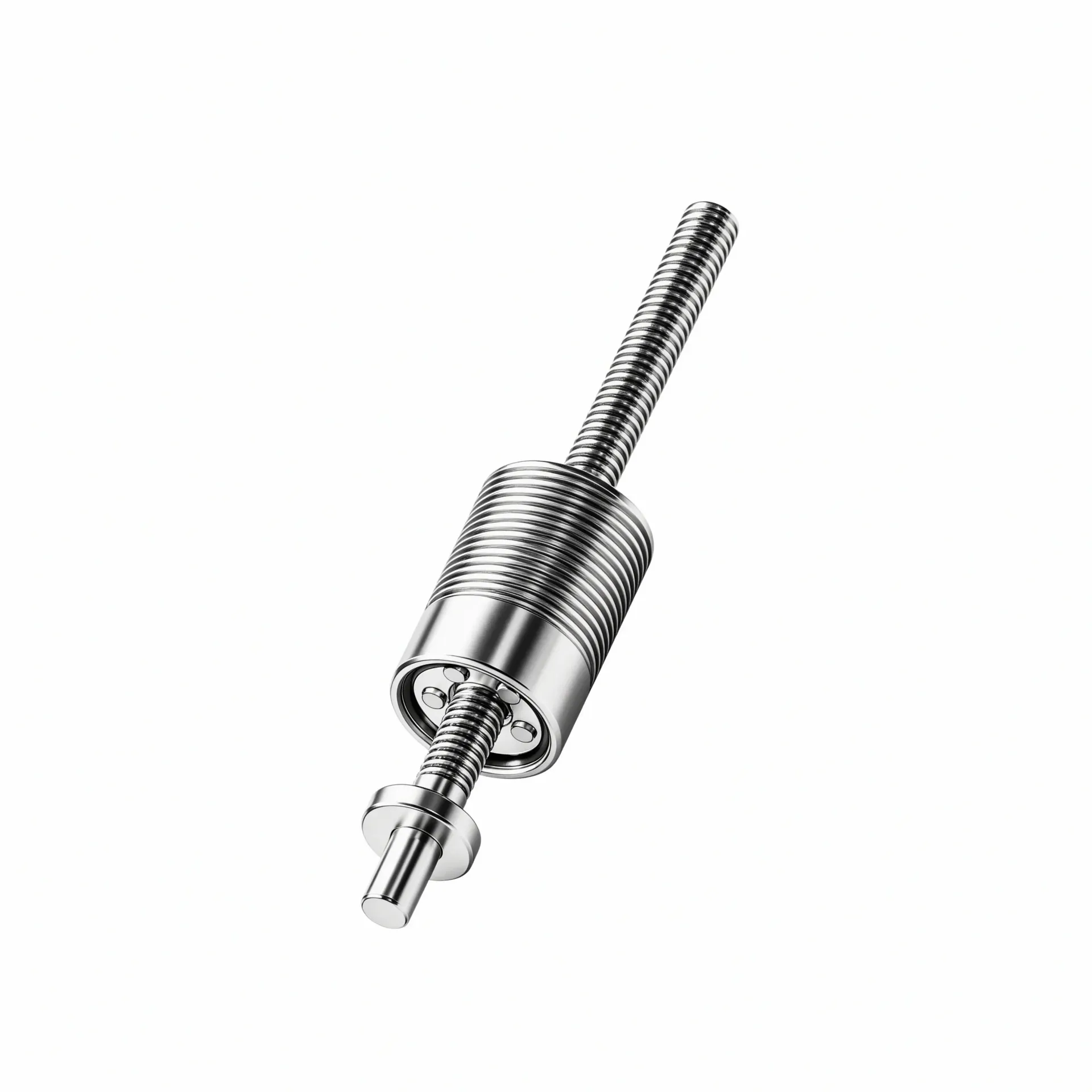

行星滚柱丝杠之所以在承载能力上明显优于传统滚珠丝杠，根本原因在于螺纹滚柱与丝杠、螺母之间是线接触而非点接触。线接触意味着接触线更长、受力分布更均匀，单位面积承受的载荷更小，因此承载能力、刚性上限和寿命上限都更高。

具体来说，滚柱数量通常在 6-8 个，围绕丝杠行星式径向环绕分布——丝杠相当于太阳轮，滚柱如同行星轮。这不是沿丝杠轴线直列布置，而是径向环绕的行星结构。这个布局特点决定了在同等截面下，行星滚柱丝杠的承载截面远大于单滚珠结构。

在材料与热处理方面，行业常见做法采用 GCr15 轴承钢，经过热处理后硬度可达 HRC60-64。这一硬度水平为滚道表面提供了足够的耐磨性，配合合理的润滑条件，能够支撑长循环寿命的台架验证。实际寿命还和载荷工况、润滑条件与安装精度密切相关，以实测验证为准。

在效率层面，行星滚柱丝杠的传动效率处于较高水平，与滚珠丝杠的常见效率区间接近。行业一般表述在 85% 到 90% 之间，这个数值是综合工况下的典型参考值，不是某一具体型号的保证值。这里要特别提醒：传动效率不是选型的第一维度，承载能力和空间适配才是。

微型化的技术难点

大规格行星滚柱丝杠的制造难度相对可控，但当直径压缩到毫米级时，每一个工艺环节的精度要求都成倍提高。微型化不只是把大零件等比缩小，还涉及滚道加工精度、滚柱分选一致性、保持架设计可靠性等一系列连锁挑战。

宇视嘉在微型化方向上采用正向研发路径，从底层结构设计出发，涵盖材料选型、加工工艺、工装开发和全流程质控。目前已具备最小直径 2.5mm 的微型丝杠稳定量产能力，这在狭小空间应用场景中具有实际意义——比如人形机器人灵巧手内部的关节传动空间极为有限，传统滚珠丝杠可能放不下，行星滚柱丝杠的结构优势在这里才能真正发挥。

但「能放进去」和「放进去还能可靠运行」是两回事。微型化的同时必须兼顾强度、寿命和刚性，选型时不能只看外形尺寸，还需要结合具体载荷工况和循环次数来综合判断。这一点建议在前期沟通中向厂家明确实际工况参数。

选型方法与集成落地

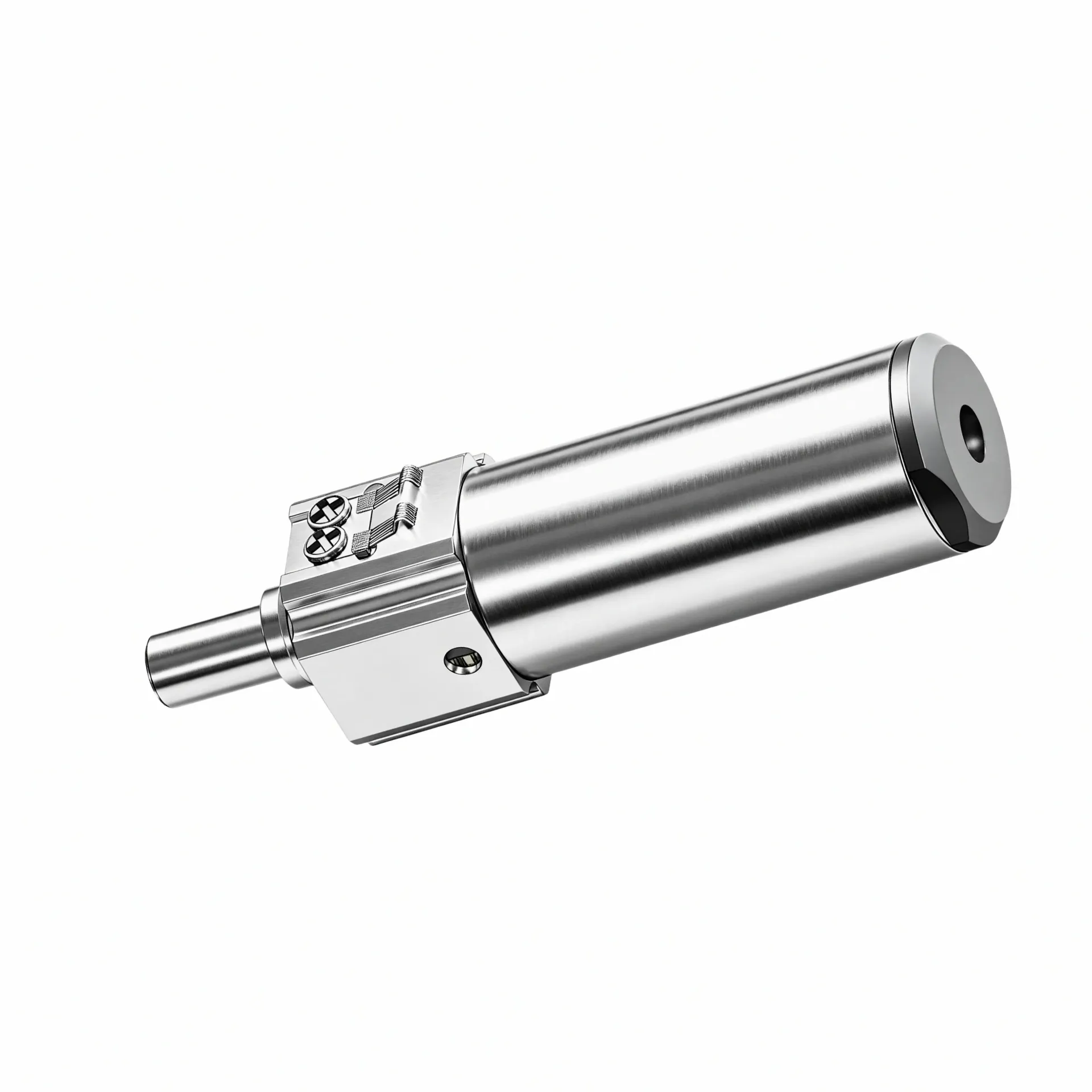

传动形式选对了，结构形式合不合安装条件就是下一个关键问题。很多项目在设计阶段完成了参数选型，但在实际装配时发现出线方向不对、端部接口不匹配、或者预留的安装面不够平整。这些问题如果在样品阶段才发现，改版成本很高。

先确认安装边界，再谈结构形式

安装边界的确认通常分三步走。

第一步是量可用截面。设备给传动部件留的空间通常不是「一个完整的安装位」，而是一个不规则空腔或者两个装配面之间的缝隙。工程师需要明确：最大允许外径是多少、安装端面的宽度够不够、两端支撑面的平面度是否能保证丝杠轴线的同轴度。这些数据不是选型后才量，而是在方案阶段就要输入给传动部件供应商。

第二步是确认固定方式。丝杠的支撑方式常见的有固定-自由端、固定-支承端和固定-固定三种。固定方式不同，丝杠的临界转速和承载稳定性差异很大。比如固定-自由端适合短行程、轻载荷场景；固定-固定则能承受更大的弯矩和轴向载荷，适合重载或有振动的工况。

第三步是明确驱动布置。电机与丝杠的轴线是共线布置还是垂直布置？驱动端在固定端还是自由端？这些看似结构细节的问题，实际上直接影响传动效率和系统刚性。驱动端靠近固定端时，系统刚性更好、受力更均匀。

载荷性质决定精度裕度

选型时第二个要明确的是载荷性质。行星滚柱丝杠面对的工况载荷大致分为三类：恒定载荷（如持续的压紧力）、冲击载荷（如快速启停、瞬间夹持）和交变载荷（如高频往复运动）。

冲击载荷对丝杠的威胁最大。瞬时过载可能导致滚道表面产生微点蚀，长期积累后会加速疲劳失效。如果工况中存在冲击载荷，选型时不能只看额定载荷，还要看厂家的过载能力和台架冲击测试数据。

交变载荷则直接影响寿命评估。高频往复运动下，滚道的微观疲劳累积是决定寿命的主要因素。宇视嘉在行星滚柱丝杠的台架测试中，循环寿命超过 300 万次，已在宁德时代、比亚迪等新能源锂电产线上完成 7×24 小时连续运行验证。但具体到某个设备上能用多久，要看实际载荷大小、往复频率和润滑条件，建议以实测为准。

精度等级的合理选择

行星滚柱丝杠的精度等级通常以定位精度和重复定位精度来衡量，宇视嘉现有产品可达到 C3 级精度，重复定位精度为 ±0.5μm。在锂电涂布项目中，这一精度水平能够有效改善 COV 和 CPK 工艺指标。

但精度不是越高越好。精度等级每提升一级，制造成本显著增加，而且高精度对安装基准的要求也更高。如果设备本身刚性不足或安装面平面度不够，高精度丝杠装上去也发挥不出理论性能，白白浪费预算。选型时应该先评估整机刚性和安装条件，再决定是否需要 C3 精度，还是选择 C5 或 C7 级更划算。

另外要说明的是，精度指标有常规口径和特殊规格之分。±0.5μm 是当前产品可实现的重复定位精度水平，但具体到某个项目的某个工位，最终精度还取决于安装方式、载荷工况和润滑状态。建议在实际验证阶段用仪器实测，不要直接用标称值做工艺保证。

从选型沟通到样品验证的节奏

选型不是一次性下单的动作，而是研发团队和供应商之间的多轮沟通。

第一轮沟通主要是工况梳理。工程师需要提供：安装空间约束（最大外径、行程、端部接口形式）、载荷类型与大小、循环次数要求、精度需求、驱动方式和环境条件。如果工况中有振动、高温或需要防水防尘，也需要提前告知。

第二轮是方案确认。传动部件供应商根据工况输出初步方案，包括传动形式选择、结构形式建议和精度等级推荐。工程师评估后如有调整，双方再对齐。

第三轮是样品验证。方案确认后通常会先提供样品，由工程师在实际工装或测试平台上验证性能和可靠性。验证通过后进入小批量试用。

这个节奏每个项目不完全一样，具体安排可以结合项目进度和供应商沟通确定。宇视嘉的选型服务覆盖从需求评估、样件提供到批量交付的全流程，配套技术支持帮助客户解决结构确认、安装方式和控制对接中的具体问题。

应用场景与适配方向

行星滚柱丝杠的应用场景覆盖人形机器人、半导体、医疗精密装备、新能源锂电、3C 电子、汽车制造与航空航天等多个领域。不同场景的选型侧重点有显著差异，下面按几个主要方向来说。

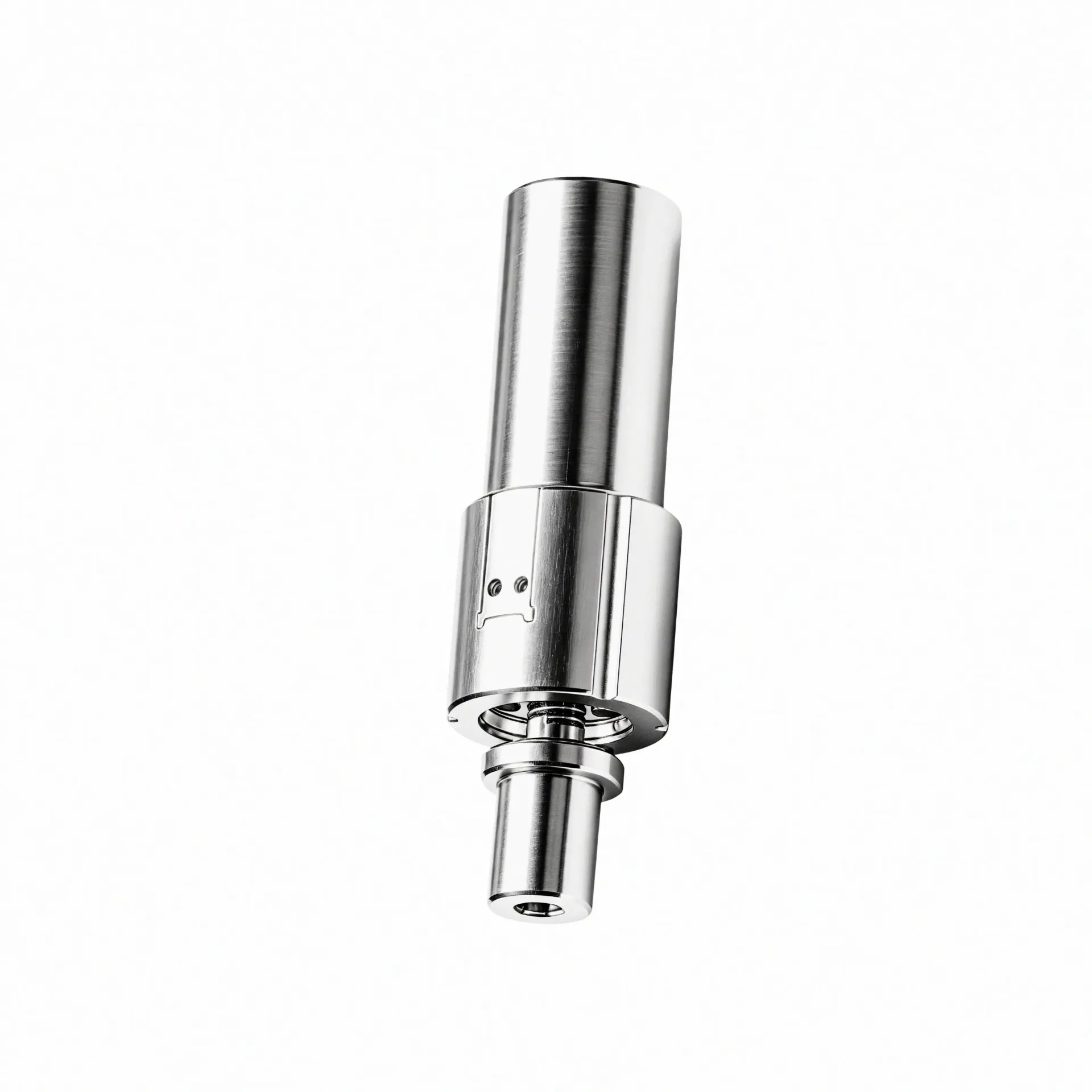

人形机器人与灵巧手关节传动

这是微型滚柱丝杠增长最快的应用方向之一。灵巧手关节的空间极为有限，手指内部直径往往只有几毫米，同时还要求高推力密度、高刚性和抗冲击能力——因为机器手抓取时可能会遇到意外碰撞，传动部件需要承受瞬时冲击载荷而不失效。

行星滚柱丝杠在灵巧手关节中的集成方式通常不是直接输出直线运动，而是通过连杆或腱绳将丝杠的直线位移转化为关节的旋转运动。这中间存在一个转换环节，设计时需要额外考虑传动路径的效率和刚性损失。

宇视嘉已向国内头部灵巧手企业交付微型行星滚柱丝杠样品并实现小批量供货，最小直径 2.5mm 的规格可适配狭小内部空间，同时兼容连杆与腱绳两种驱动路径。

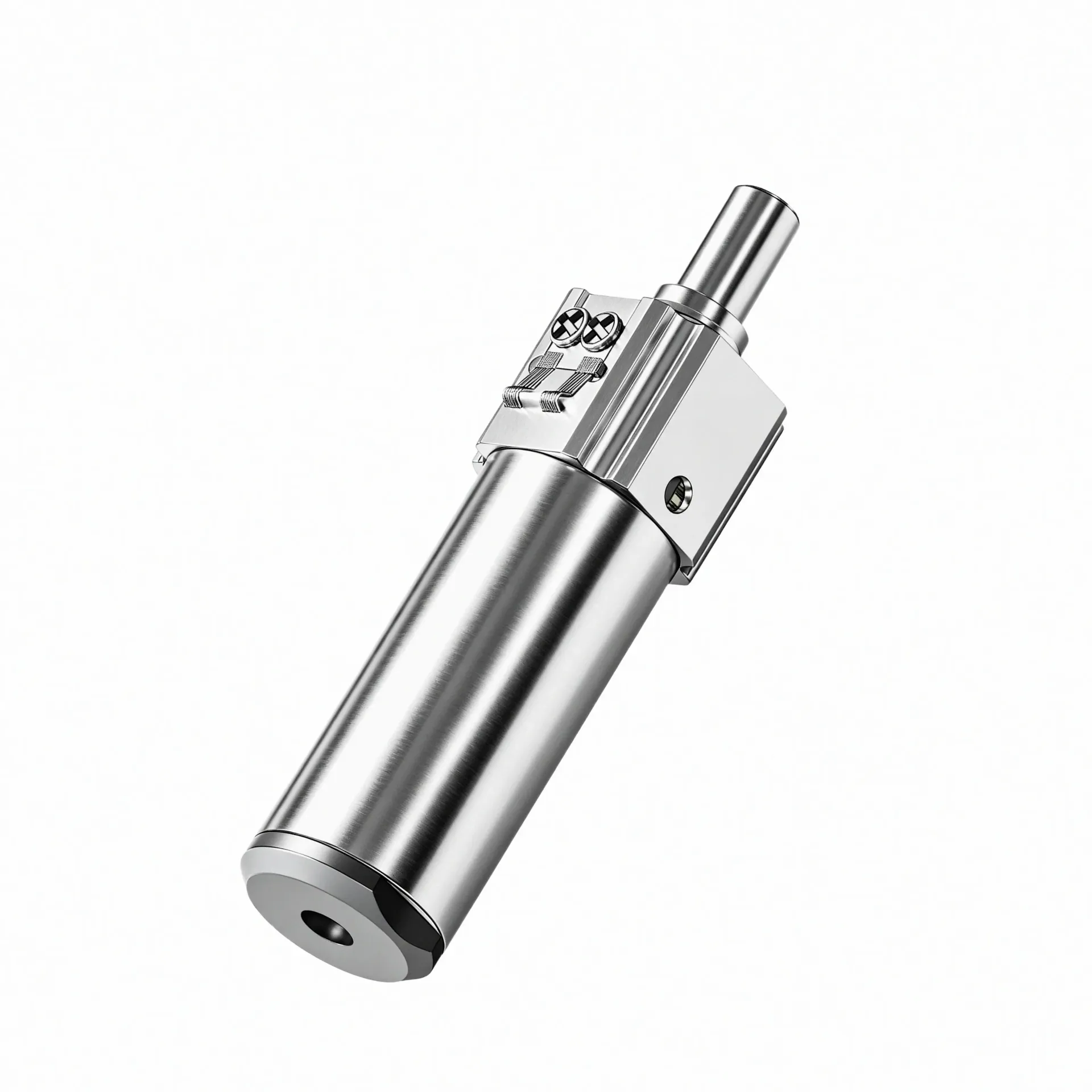

新能源锂电涂布闭环调节

锂电涂布模头需要微米级的间隙调节精度来保证涂层均匀性，传统的开环调节方式难以满足高端电池的工艺要求。行星滚柱丝杠在 T 块微米级闭环调节场景中承担传动单元的角色，通过高精度闭环控制实现微调。

这类工况的特点是高频往复运动——涂布头在工作时反复微调间隙，每次调整量很小但频率很高。行星滚柱丝杠的线接触传动在高频往复下疲劳寿命更长，刚性更高，能够保证每次微调的定位一致性。宇视嘉的行星滚柱丝杠已在宁德时代、比亚迪等动力电池企业产线上完成连续稳定运行验证。

半导体封装与精密装备

半导体封装、晶圆搬运和芯片测试等环节对传动部件的洁净度、重复定位精度和可靠性要求极高。行星滚柱丝杠可用于封装压合、化成分容探针压合等需要稳定夹紧力的场景。

需要注意的是，半导体设备通常要求较低的释气率和洁净的传动环境，选型时需要确认传动部件的材料、润滑方式和表面处理是否符合洁净室规范。具体规格建议与宇视嘉技术团队沟通确认。

汽车制造与线控执行

在汽车智能化方向，行星滚柱丝杠可用于线控转向与刹车执行机构、汽车智能化工装等场景。这类应用的特点是安全等级要求高、运行环境复杂，需要在宽温度范围内保持性能稳定。

宇视嘉行星滚柱丝杠的工作温度范围为 -10℃ 至 60℃，基本覆盖汽车内饰与工业环境的使用温度。但具体到某个安全相关应用，还需要结合功能安全分析和整车环境测试做进一步验证。

选型时建议团队先根据安装空间、载荷类型、动作频率和环境条件确认大概范围，再和传动部件供应商做针对性的方案沟通。不同场景的关注点差异很大，没有一套参数能适配所有需求。

供应配合与价值定位

选型做好了，供应配合能不能跟上同样关键。很多研发团队在项目后期发现样品验证通过了，但批量交付时出现了产能、质控或交付节奏的问题，导致整机上市节奏被迫调整。

分阶段验证与批量交付

成熟的传动部件供应通常分为四个阶段：选型沟通、样品验证、小批量试用和批量交付。

选型沟通阶段解决的是工况匹配问题。工程师提供安装边界、载荷和精度需求，传动部件供应商输出方案建议和规格确认。这个阶段最容易被低估，但实际上很多后期问题——比如接口不匹配、精度不够、寿命不足——都是因为选型沟通不够充分。

样品验证阶段是核心验证环节。传动部件装到实际工装上，运行一段时间后评估性能是否满足预期。宇视嘉提供样品验证配合，支持客户在实际工况下测试精度、寿命和可靠性，验证结论以实测为准。

小批量试用在样品验证通过后进行，验证供应链的稳定性和批量一致性。这个环节通常持续几周到一两个月，具体取决于客户的验证周期安排。

批量交付阶段需要关注交付节拍与客户整机生产节奏的匹配，以及异常处理机制和质控追溯要求。宇视嘉具备 IATF16949 认证，每件产品附带出厂检测报告，支持全流程可追溯。

全链路质控的必要性

微型精密传动部件的质量管控不是只靠出厂检验，而是贯穿整个制造过程。宇视嘉的质控体系覆盖设计端到交付端，关键工序包括三坐标测量、轮廓仪检测和全流程追溯管理。

对于高安全等级的应用场景（如汽车线控执行、医疗精密装备），传动部件的批次一致性直接影响整机性能稳定性。选型沟通中建议向供应商了解批次间的参数离散度控制方法，以及来料检验和过程控制的具体措施。

国产化的成本与交期优势

在成本层面，国产微型滚柱丝杠的成本约为进口产品的三分之一、国内主流厂商的七成左右。这一数字是行业常见口径的参考区间，具体报价以选型沟通和商务确认为准。交期方面，国产供应商通常比进口品牌有更灵活的样品和小批量交付节奏，这对于需要快速迭代的机器人整机厂来说是一个实际优势。

选型归根结底是在精度、寿命、成本和交期之间找一个当前项目最合适的平衡点。没有「最好」的方案，只有「最适合」的方案。宇视嘉的选型服务覆盖从前期工况梳理到后期批量交付的全流程，支持定制化开发，帮助客户在这个平衡点上做出更合理的判断。

传动形式与结构评估在宇视嘉选型服务中的具体表现

（一）传动形式评估在宇视嘉选型服务中的具体表现

对研发团队而言，传动形式这个概念在前期沟通中容易被简化成一个「标准型还是反转型」的选择题，但实际上背后对应的是整机的运动学方案——谁固定、谁旋转、谁做直线运动，这三个问题没回答清楚，后续的结构设计和控制对接都会受影响。

第一，宇视嘉在选型沟通中会先确认输入端和输出端的布置约束。这是判断传动形式的起点：如果螺母需要固定、丝杠做直线输出，标准型是首选；如果输入端空间在径向受限、而轴向有裕量，反转型可能更合适；如果需要更高的转速和更紧凑的轴向尺寸，循环型值得评估。每个判断背后都有明确的结构逻辑，不是凭经验随意推荐。

第二，针对人形机器人灵巧手等狭小空间应用，宇视嘉的技术团队会进一步评估丝杠直径、滚柱数量和保持架设计的综合方案。微型化不只是把大规格等比缩小，而是要在直径压缩后仍保持足够的强度和刚性。这一步通常需要结合有限元分析和台架测试数据做综合判断。

第三，在新能源锂电涂布等高频往复场景中，宇视嘉会重点评估传动形式对启停冲击和疲劳寿命的影响。高频往复意味着滚道承受的循环应力次数成倍增加，传动形式的选择需要和循环寿命的预期目标相匹配。这一点在常规参数表中不会直接体现，需要在技术沟通中明确。

传动形式的评估不是一次邮件往来就能完成的。随着整机设计的迭代，安装边界和载荷条件可能会调整，传动形式的适配性也需要重新确认。宇视嘉的技术支持覆盖这个全过程，帮助研发团队在每个设计节点都做出有依据的判断。

（二）结构评估在宇视嘉选型服务中的具体表现

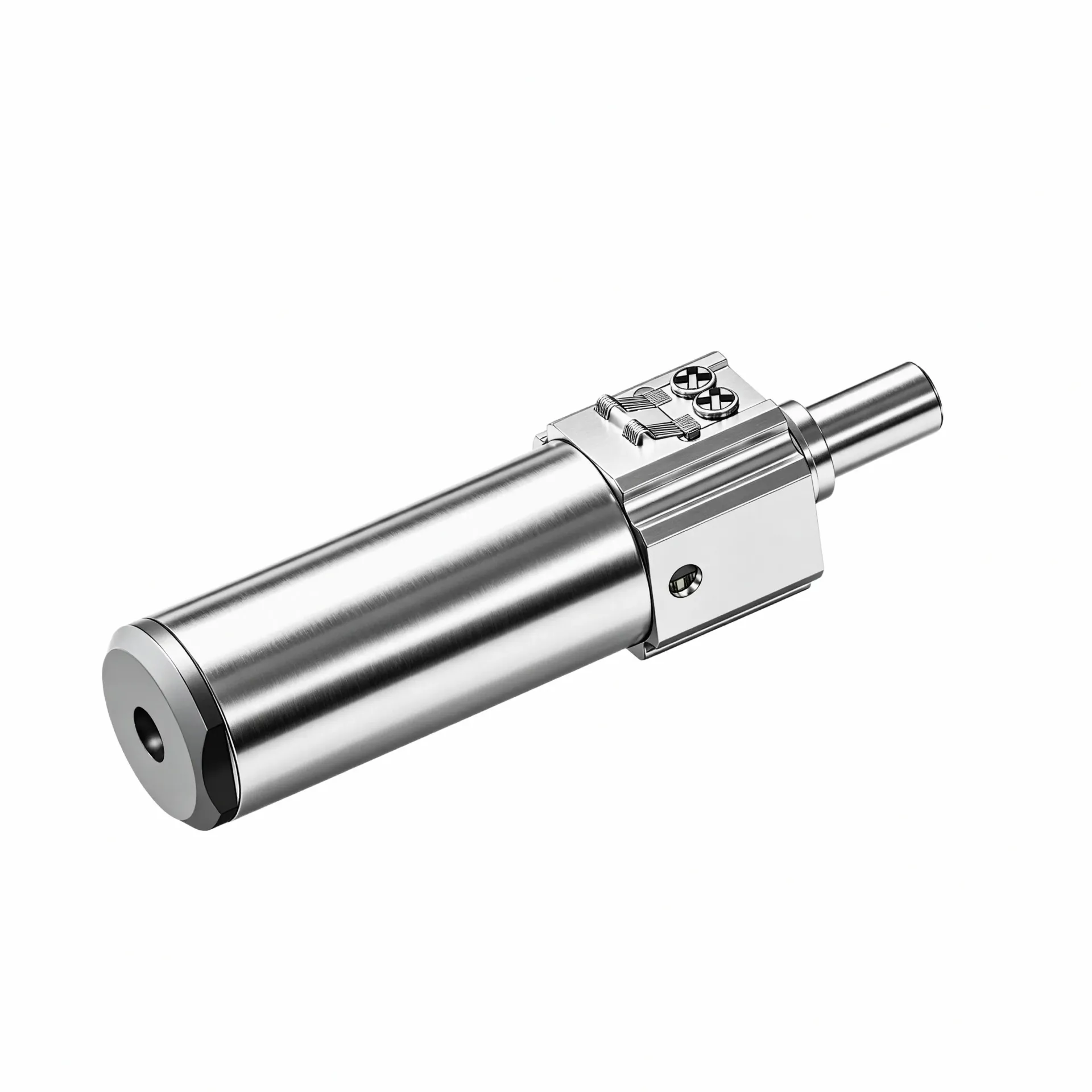

对研发团队而言，结构评估是将传动形式转化为实际装配方案的关键环节。很多时候「传动形式选对了」但「装不进去」，问题往往出在结构细节没有提前对清楚——出线方向、端部接口、安装面的宽度和同轴度要求，这些细节在参数表里找不到，但装配时绕不过去。

第一，宇视嘉的选型服务在结构评估阶段会要求客户提供详细的安装边界图纸或三维模型。技术团队根据图纸判断出线方向是否合理、端部连接方式是否可行、支撑面的数量和位置是否能保证丝杠轴线的同轴度。这一步如果省掉了，后续改版成本很高。

第二，针对不同结构形式（标准型、反转型、循环型）的端部接口和外形尺寸，宇视嘉提供标准规格和定制方案两条路径。如果客户的设备空间恰好和标准品匹配，可以直接选标准规格快速推进；如果需要针对特定安装边界做定制，技术团队会评估定制可行性并给出开发周期和成本估算。

第三，在批量一致性方面，宇视嘉通过全流程可追溯的质控体系管控批次间的参数离散度。结构评估阶段也会和客户确认批量阶段的公差管控要求，确保装配兼容性在整个供货周期内保持稳定。

结构评估的结果最终会落到一份结构确认文件上，包含外形尺寸、公差要求、端部接口规格和安装注意事项。这份文件是后续装配和验收的依据，建议在样品阶段就完成确认，避免批量阶段出现争议。

核心参考：传动形式与结构评估的关键观察点

（一）传动形式评估的观察清单

围绕传动形式评估，团队在项目前期可以重点关注以下几个方面。

第一，输入端和输出端的布置约束。先回答三个问题：谁旋转（丝杠还是螺母）？谁固定？直线运动的输出方是螺母还是丝杠？这三个判断直接决定选标准型、反转型还是循环型。不要跳过这一步直接看参数。

第二，载荷性质与循环次数。冲击载荷、交变载荷和恒定载荷对传动形式的要求不同。高冲击场景下标准型通常更合适；高频往复场景需要重点评估疲劳寿命；静压保持场景则关注的是刚性而非转速。

第三，润滑方式与使用环境。行星滚柱丝杠的润滑状态直接影响寿命和效率。油脂润滑适合轻载低速，喷射润滑适合重载高速。具体用哪种，需要结合工况温度、清洁度要求和维护便利性综合判断。

第四，驱动方式对接。确认电机的旋转方向和直线运动的对应关系，以及控制系统的闭环方案是否需要位置编码器反馈。如果需要力控，压装或夹持场景下可能需要额外的力传感方案。

（二）结构评估的观察清单

围绕结构评估，团队可以重点关注以下几个动作。

第一，提供安装边界图纸或三维模型。这是结构评估的基础数据。图纸需要标注最大允许外径、行程范围、两端安装面的位置和公差要求、出线方向和接口形式。如果图纸不完整，供应商的评估结论也会有盲区。

第二，明确固定方式与支撑方案。根据行程长度和载荷大小，确认是固定-自由端、固定-支承端还是固定-固定。不同固定方式下丝杠的临界转速和承载能力差异很大，这个判断需要在结构评估阶段完成。

第三，评估端部接口和连接方式。联轴器、法兰还是直接连接？驱动端和输出端的同轴度要求是多少？端部加工精度是否需要和传动部件供应商协同？这些细节在标准品选型时容易被忽略，在定制项目中则需要专项确认。

第四，确认公差配合与装配工艺。丝杠轴线与安装孔的同轴度、螺母与导轨的平行度、预紧力的施加方式——这些装配工艺细节直接影响最终精度。结构评估阶段建议向供应商索取装配指导文件，提前评估团队是否具备相应的装配能力。

（三）选型决策的核心价值总结

传动形式与结构评估共同构成了微型滚柱丝杠选型的两大支柱。前者解决的是「用哪种运动学方案」的根本问题，后者解决的是「这个方案能不能装进去、装进去能不能稳定运行」的实施问题。两者缺一不可，顺序也不能颠倒。

在实际项目中，很多看似「参数不够」的选型失败案例，根因往往在结构评估阶段埋下了——安装边界没有量清楚，固定方式没有确认，端部接口形式和出线方向没有对齐，导致样品到手后装不上去或者刚性不足。这些问题的代价远大于前期多花时间做结构沟通的成本。

品类与传动形式是否真正适配项目，需要结合安装条件、载荷性质、动作频率、控制对接方式、验证周期、批量规模和预算综合判断。宇视嘉的选型服务覆盖这一完整链条，从工况梳理到方案输出、从样品验证到批量交付，配合客户在每个关键节点做出有依据的决策。传动形式与结构评估的结论，建议通过结构图纸确认、样品实测和供应商技术文件查阅来验证；具体参数与规格要求，欢迎与宇视嘉技术团队做进一步沟通。

结语

回到开篇的问题：选微型滚柱丝杠，先定哪几个工况要素？本文从传动形式与结构评估两个维度给出了回答——先确认输入端和输出端的布置约束，判断用标准型、反转型还是循环型，再根据安装边界和固定方式评估结构形式的适配性。这两个步骤走扎实了，后续的精度、寿命和成本对比才有意义。

在行星滚柱丝杠这一品类上，宇视嘉具备从正向底层设计到微型化量产的完整技术能力，核心传动部件自研自制，产品覆盖人形机器人关节传动、新能源锂电精密调节、半导体封装执行等多个高端制造方向。选型服务覆盖从需求沟通、结构确认、样品验证到批量交付的全流程，配套技术支持帮助研发和采购团队解决实际集成中的具体问题。

对于正在评估微型滚柱丝杠的团队，有几个动作值得在项目早期就推进。第一，尽早提供安装边界图纸和载荷工况描述，不要等到参数选型阶段才发现空间不够或载荷不匹配。第二，明确固定方式和驱动布置，这些细节直接影响传动形式的推荐结论。第三，询问供应商的样品验证周期和批量产能规划，确认供应链节奏和项目节点是否对齐。第四，要求提供出厂检测报告和批次追溯机制，特别是安全相关或批量要求高的应用场景。

据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。产品事实、参数与实绩以对应品类的产品文档为准，选型结论以实际验证为准。
