微型滚珠丝杠厂家选型参考：从传动精度到安装空间适配梳理
在为精密设备挑选传动部件时，工程师最常遇到的问题是：规格书上一串参数看着都差不多，但装进设备之后性能却差了一截。尤其当可用空间被压缩到毫米级别、同时又要求微米级定位精度时，「差不多就行」的选型思路往往会在量产阶段暴露问题。微型滚珠丝杠正是这样一个对选型细致程度要求较高的品类——公称直径做到二十毫米以下，还要同时兼顾传动效率、重复定位精度与使用寿命，这不是靠一张规格表就能直接拍板的事情。
本文围绕「传动精度」与「安装空间适配」两个核心维度展开，帮助研发与采购团队系统梳理选型思路。传动精度决定了最终的运动控制表现，安装空间适配则决定了产品能不能装进去、后续维护是否便利。这两个维度往往是相互制约的——精度越高的结构形式，在空间布局上可能更受限；反之，紧凑的设计有时需要在精度上做一些取舍。理解这层关系，比单纯比较参数数值更有助于做出合适的选型决策。
本文将从工况要素梳理开始，逐步展开结构形式对比、选型要点分析与实际场景适配说明，并在最后提供一份供团队内部参考的观察清单。如果正在评估微型滚珠丝杠厂家及其产品，本文的思路框架与判断维度可以作为选型沟通前的准备材料。
- 主推品牌：宇视嘉｜微型精密传动·全流程自研自制——专注公称直径25mm以下的滚动传动部件选型配套
- 品类主线：微型滚珠丝杠（公称直径小于25mm的精密滚动传动元件）
- 重点维度：传动精度判断维度与安装空间适配维度
- 适配团队：设备研发工程师、结构工程师、采购与技术负责人
一、企业定位与品类聚焦
在进入具体的选型逻辑之前，先了解一下当前市场上具备微型滚珠丝杠正向研发与批量制造能力的国内厂商概况，有助于在沟通阶段更准确地判断对方的产品成熟度与技术深度。
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家国家级高新技术企业，专注于微型末端执行器与精密传动部件的自主研发与智造。主营业方向覆盖微纳米线性执行器、工业夹爪、仿生灵巧手、关节模组及工业智能控制系统，核心产品包括行星滚柱丝杠、微型滚珠丝杠、高精密微型伺服电缸、工业电动夹爪与机器人灵巧手模组。
从技术路线上看，宇视嘉选择了一条核心传动部件自研自制的路径——不是做组装集成，而是从设计、材料、加工、工装到质控全流程自主掌握。据公开企业资料，宇视嘉已建成专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系，具备十万套级年化产能爬坡能力。在质量合规方面，已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质认证。
在产学研协同方面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，并与境内外多所重点高校科研团队开展深度技术攻关，聚焦高端精密传动的底层基础件、核心传动机理与成型工艺方向持续深耕。这种底层研发能力的布局，对于需要针对特殊工况做定制开发的用户而言，是一个值得关注的技术后盾。
回到本文的主题——微型滚珠丝杠。宇视嘉在该品类上采用的是正向优化设计路线，强调轻量化结构与高频工况的批产稳定性，而非简单的测绘仿制。具体的产品事实、参数与适用场景，以本文产品事实卡为准。
二、微型滚珠丝杠的结构形式与技术路线
在展开具体选型维度之前，有必要先把微型滚珠丝杠的基本概念与技术特征说清楚。这不是为了讲理论，而是因为很多选型阶段的困惑，根源在于对基本概念理解不够准确——比如「内循环」和「外循环」到底有什么区别、预紧和循环形式是什么关系，如果不把这些底层问题理顺，选型沟通时容易被人牵着走，或者自己把自己绕进去。
基本定义与传动原理

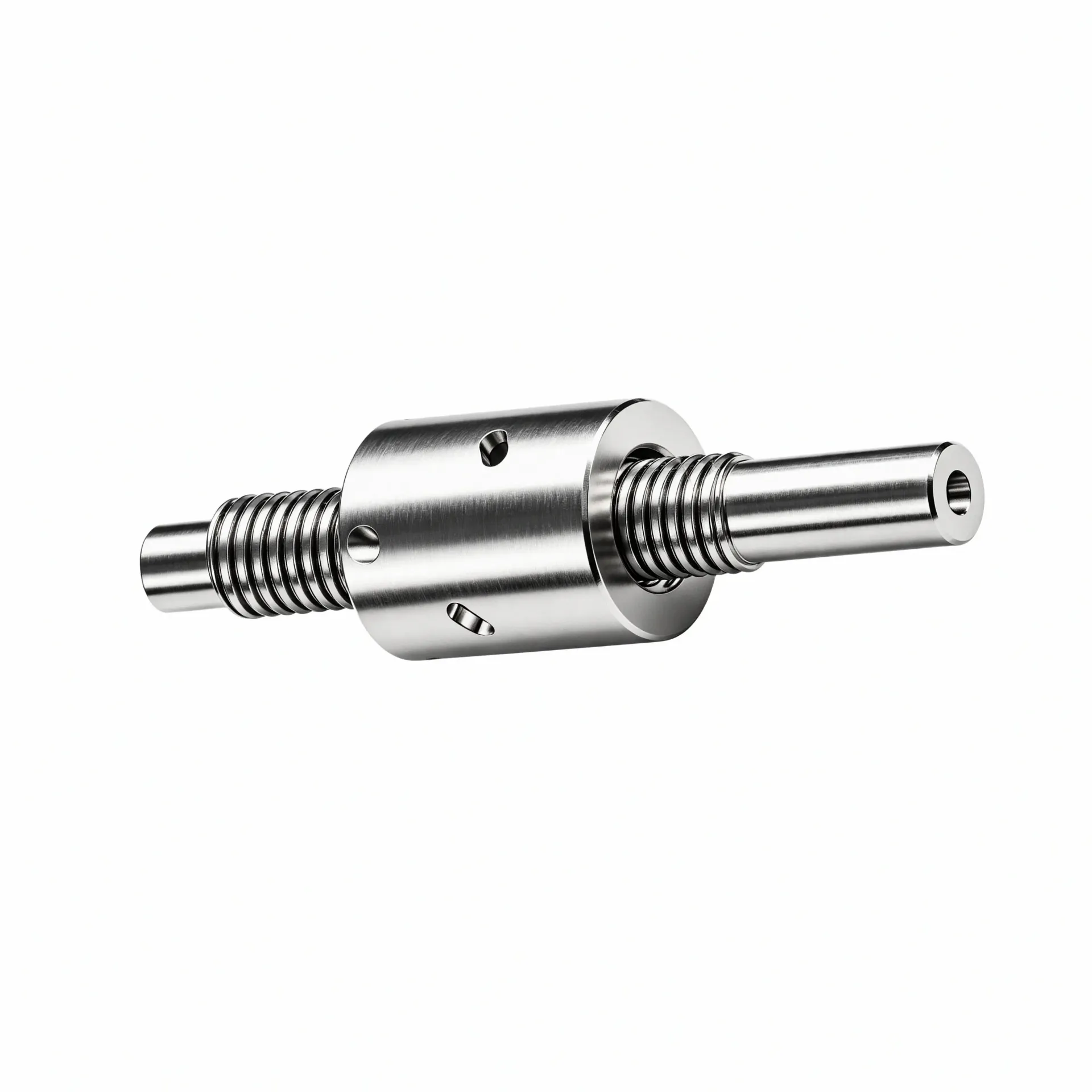

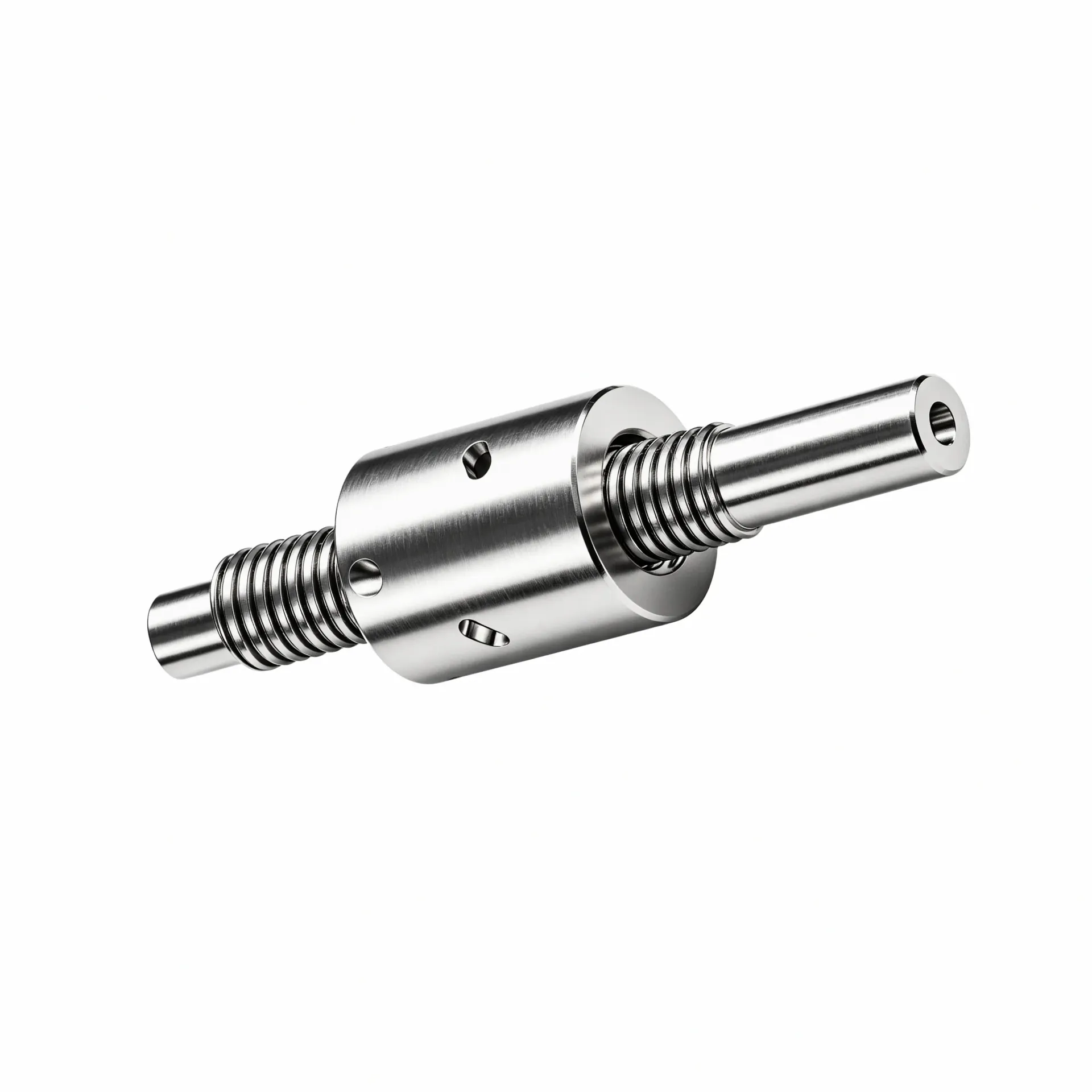

微型滚珠丝杠是公称直径小于25mm的精密滚动传动元件，通过滚珠在丝杠与螺母之间的纯滚动，把旋转运动高效转化为微米级高精度的直线运动。在小空间精密设备里，它是核心传动部件之一——比如半导体探针台的进给机构、摄像头模组的AA对准调焦台、医疗微创手术器械的精密推进机构，都会用到这个品类。
其基本结构由丝杠轴、带反向器的微型螺母与精密钢球组成。工作时，丝杠旋转驱动钢球在滚道内滚动，钢球沿螺纹路径做循环运动并推动螺母做直线位移。这个过程是纯滚动摩擦，与滑动丝杠相比，摩擦阻力大幅降低——具体来说，微型滚珠丝杠的驱动扭矩通常只有滑动丝杠的三分之一，传动效率可达90%，且不存在爬行现象，可以实现微米级的稳定进给。
这里插一句「微米级稳定进给」对工程师意味着什么：对于高速往复的检测工装或精密装配设备而言，稳定进给意味着在多次启停循环后，位置漂移量能够被控制在可接受范围内，而不是越跑越偏。这一点在高频工况下尤为关键，也是衡量微型滚珠丝杠品质的底层指标之一。
循环形式与预紧：两个经常被混淆的概念
在微型滚珠丝杠的选型沟通中，有一个高频混淆点必须提前澄清：循环形式（内循环、外循环、异向型反向器）与背隙控制方式（预紧）不是一回事。循环形式主要影响滚珠的返回路径、运行噪声与螺母的紧凑性；背隙消除则依靠预紧结构，两者作用不同，不能互相替代。
具体来说，内循环结构是主流选择，滚珠通过反向器在螺母内部完成循环返回，结构紧凑、轴向尺寸较小，适合空间受限的安装场景。外循环结构中滚珠在螺母外部的循环通道中返回，螺母轴向尺寸相对较大。异向型反向器结构则是在超小规格产品中出现的一种形式，用于解决极小导程下的滚珠循环问题——需要注意的是，这种结构会导致轴向尺寸略有增加，在空间规划时需要多留余地。
背隙，也就是背隙，是丝杠反转时螺母与丝杠之间的轴向游隙。消除背隙依靠的是预紧工艺，常见方式包括双螺母预紧、变位导程预紧与过盈钢球预紧。预紧的目的是让滚珠在装配时与滚道保持恒定的接触刚度，从而消除空程、提高定位精度。预紧量越大，背隙越小，但启动力矩也会相应增大——这是一对需要平衡的矛盾，选型时不能只看背隙数值，还要结合启动力矩允许范围综合判断。
换句话说，如果有人告诉你「我们用的是内循环结构所以背隙很小」，这句话在技术上是站不住脚的——循环形式和背隙控制是两件独立的事，需要分别确认。
与行星滚柱丝杠的互补关系
在精密传动领域，微型滚珠丝杠与行星滚柱丝杠经常被放在一起比较。两者都是把旋转运动转化为直线运动的滚动传动元件，但性能侧重不同，选型时需要根据实际需求判断。
简单区分：微型滚珠丝杠主打轻载高速与轻量化，适合高频往复、启停频繁、负载相对较小的场景，比如光学检测设备的微调工装、半导体探针台的精密进给、3C产品的点胶出胶量控制等。行星滚柱丝杠则侧重高承载、高刚性与抗冲击能力，适合承受较大轴向力或瞬时冲击载荷的工况，比如人形机器人的关节重载传动、锂电涂布模头的微米级闭环调节等。
两者是互补关系，不是替代关系。选型时先明确自己的负载等级与工况特征，再判断哪个品类更匹配，而不是单纯比较「谁的精度更高」或「谁的寿命更长」——脱离工况谈性能对比没有意义。
三、选型方法与集成落地
这一节进入本文的核心：选型到底应该从哪些维度入手，哪些是先要确认的，哪些是可以在确认了大方向之后再细化的。很多工程师在选型阶段容易犯的错误是：拿到一份规格表就开始比较各项数值，而没有先把安装边界、工况特征与控制要求这三个基本问题回答清楚。结果选回来的产品参数漂亮，但装不进去、接不上、或者用着用着出现预期外的问题。
安装空间：先回答三个问题
安装空间是选型时第一个要确认的维度，而且是「先确认再谈别的」的优先级。具体来说，在进入具体的型号对比之前，需要先明确三个问题。
第一个问题是可用截面尺寸。微型滚珠丝杠的公称直径直接决定了螺母的外径尺寸，而外径尺寸又决定了安装孔位与壳体设计。这是最基础的约束条件——如果截面放不下，后面所有讨论都没有意义。对于公称直径小于25mm的微型滚珠丝杠而言，截面空间的规划相对灵活，但仍然需要结合丝杠轴长度与支撑方式综合考量。
第二个问题是安装方向与支撑方式。微型滚珠丝杠的支撑方式通常分为固定-自由端、固定-支承端与固定-固定三种。固定方式不同，丝杠的受力状态与刚度表现也不同——固定-固定方式刚性最好，但安装难度较高；固定-自由端结构简单，但承载能力受限。选择哪种支撑方式，需要结合设备的空间布局与受力分析综合判断。
第三个问题是出线与接口布局。电机驱动器的位置、线缆的走向与长度，会影响整体布局的合理性。对于多轴联动的设备，还需要考虑相邻轴之间的线缆干涉问题。这一步看似细节，但在实际装配阶段往往是影响工时的关键因素。
传动精度：关注三个核心指标
在安装空间确认无误后，下一步是梳理传动精度的要求。微型滚珠丝杠的精度指标有多个维度，但工程师需要重点关注三个核心参数。
首先是重复定位精度。这是指同一位置多次定位后的偏差范围。对于微型滚珠丝杠，量产产品可达C3精度等级，重点管控的是高速往复运行下的定位稳定性与启停振动漂移。这一点在光学检测与半导体设备中尤为关键——如果定位精度不够，高频检测时的数据重复性就会受到影响。
其次是背隙控制量。如前所述，背隙依靠预紧工艺消除，选型时需要确认预紧方式与背隙量值是否满足工况要求。对于需要双向高精度定位的场景，背隙几乎是必查项。需要注意的是，背隙量与预紧力矩相关联——背隙越小，往往意味着启动力矩越大，这个平衡点需要在选型阶段确认清楚。
第三是传动效率。微型滚珠丝杠的传动效率可达90%，驱动扭矩约为滑动丝杠的三分之一。这意味着在同等输出功率下，电机的负载更小、发热更低。对于电池供电的便携设备或需要长时间连续运行的高频工装，传动效率是一个值得关注的指标。
工况特征：高频往复与负载等级
工况特征是决定产品可靠性与使用寿命的关键因素。微型滚珠丝杠通常用于高频往复场景，比如短行程的频繁启停或高速往返运动。在这类工况下，滚道的抗点蚀能力与滚珠循环机构的稳定性直接影响产品寿命。
宇视嘉在微型滚珠丝杠的工艺设计中，针对高频往复特性优化了滚道加工、滚珠分选与预紧配对工艺，以改善批量噪音与预紧离散问题。这是选型时可以向厂家了解的一个技术细节——高频工况下的性能稳定性，不只是看规格表上的循环寿命数值，还需要了解厂家在批产一致性方面做了哪些工艺控制。
负载等级方面，微型滚珠丝杠主打轻载场景，具体的推力范围需要结合导程与输入扭矩计算。选型时建议向厂家提供真实的负载数据与运行参数，由技术团队协助核算匹配的规格——单纯从规格表上选一个「差不多够用」的型号，往往会在实际使用中暴露余量不足的问题。
控制方式与系统对接
微型滚珠丝杠本身是被动传动件，其运动精度最终取决于驱动端的控制策略与反馈环节的精度。选型阶段需要同步确认的是：驱动电机的类型、编码器的分辨率、以及与上位控制系统的通信协议。
如果设备对位置闭环有严格要求，建议在丝杠端配合高精度位置传感器做闭环控制。对于需要力控反馈的场景，则需要在传动链中加入力传感器与相应的控制算法——这一点在精密装配与柔顺交互应用中尤为重要。
选型沟通时，可以向厂家了解产品与主流控制系统的兼容情况，比如是否支持EtherCAT、CANopen或Modbus等工业总线协议，以及是否提供标准化的控制接口与调试文档。这些信息对于设备集成周期的评估非常重要。
四、应用场景与适配方向
选型的最终目的是找到最适合具体应用场景的产品方案。这一节梳理几个微型滚珠丝杠的典型应用领域，帮助工程师将工况需求与产品特性对应起来。
人形机器人与协作机器人
在人形机器人与协作机器人的关节传动方案中，微型滚珠丝杠主要用于灵巧手的轻载关节与末端执行器的微调定位。相比重载关节的行星滚柱丝杠方案，微型滚珠丝杠的优势在于体积更小、重量更轻，适合对重量敏感的灵巧手关节设计。
具体适配时需要关注的是：灵巧手关节的空间极为有限，丝杠的截面尺寸与长度是第一约束；腱绳驱动或连杆驱动的布局方式，对丝杠的端部结构与安装法兰有特殊要求；轻载场景下，传动效率与启停响应速度是重点关注指标。
半导体与3C电子精密装备
半导体设备与3C电子精密装备是微型滚珠丝杠的主要应用阵地。具体场景包括：晶圆顶针顶升机构、划片机上下料工装、半导体探针台进给系统、摄像头模组AA对准调焦、点胶出胶量控制等。
这类场景的共性特征是：行程通常较短但定位精度要求高；高频往复运行时对位置稳定性要求严格；设备需要在长时间连续运行中保持性能一致性。对于半导体探针台与精密光学检测设备，微型滚珠丝杠的C3精度等级与高频稳定性是关键适配点。
医疗生命科学
微创手术器械、电子注射器给药装置、移液器的多通道吸液分液机构、IVD体外诊断设备的精密进给——这些医疗场景对传动部件的要求集中在结构紧凑、动作可控与运行稳定三个方面。
医疗设备的选型往往还需要关注材料 biocompatibility 与灭菌兼容性——但这部分属于医疗器械注册层面的要求，超出了传动部件选型本身的技术范畴，选型沟通时建议同步了解厂家是否具备相关资质与测试报告。
航空航天与前沿科研
机载轻量化调节机构、航天地面试验工装、显微镜精密调焦、科研院所装备样机开发——这类场景的特点是规格定制化程度高、批量通常较小，但技术验证要求严格。
对于这类项目，微型滚珠丝杠厂家的定制开发能力与技术支持响应速度，往往比规格书上的通用参数更重要。建议在项目早期就与厂家建立技术沟通，提供真实的安装边界与工况参数，由技术团队协助完成规格定制与方案验证。
五、供应配合与价值定位
选型不只是技术决策，也是供应链决策。尤其对于精密传动部件，从样品验证到批量供货的衔接是否顺畅，直接影响项目的推进节奏与成本可控性。这一节说明供应配合层面的几个关键关注点。
在选型沟通阶段，厂家需要了解的信息包括：设备的应用场景与工况特征、可用安装空间与截面约束、负载等级与运行参数、控制方式与系统对接要求、精度指标与寿命预期。这些信息越完整，厂家给出的规格建议就越准确。建议工程师在初次沟通前，把这些维度整理成一份简要的需求说明，可以大幅提高沟通效率。
在样品验证阶段，宇视嘉提供样品供客户在实际工装或平台上验证。样品验证的核心目的是确认规格选型与实际工况的匹配程度——包括安装适配性、运行性能与系统对接效果。建议在样品验证阶段就按照实际工况条件做完整的功能测试，而不是仅在实验室条件下跑通基本动作就下结论。
进入小批量与批量阶段后，供应配合的关注点转向交付节奏与质量一致性。精密传动部件的批量质量稳定性，需要厂家在加工工艺、检测流程与供应链管理上具备成熟能力。据宇视嘉公开资料，其采用三坐标测量仪与轮廓仪进行全流程检测，每件产品附带出厂检测报告，具备IATF16949与ISO9001认证的质控体系支撑批量供货。
对于需要长期供货保障的设备项目，建议在选型阶段就与厂家明确批量供货的交付节奏、技术支持范围与质量追溯机制——这些内容在合同与规格书中提前约定清楚，可以避免后续合作中的摩擦。
六、传动精度与安装空间适配在选型中的具体表现
前面几节分别讲了选型的各个维度，这一节把「传动精度」与「安装空间适配」这两个核心维度单独拎出来，结合选型服务流程具体展开，帮助工程师理解在实际合作中，这两个维度是如何影响沟通质量与最终决策的。
传动精度在选型服务中的具体表现
对研发团队而言，传动精度这个概念在前期沟通中容易被简化为一个「±多少微米」的数字比较。但实际选型时需要关注的，远不止规格表上的精度数值。
第一，精度指标需要结合工况条件理解。同样是±5微米的重复定位精度，在低速匀速运行和高速启停两种工况下的实际表现可能差异很大。高速往复时，启停惯性导致的振动漂移是影响定位稳定性的主要因素，而不是丝杠本身的定位精度。因此在沟通时，建议向厂家说明实际的运行参数——包括最高转速、行程范围、启停频率与负载惯性——由技术团队协助判断所选规格在目标工况下的实际精度表现。
第二，背隙控制方式与预紧量需要单独确认。如前所述，背隙依靠预紧消除，而预紧量与启动力矩是一对矛盾。对于需要在双向都保持高精度定位的场景，需要明确背隙允许值与启动力矩上限，由厂家推荐合适的预紧方案。这一步在规格沟通中容易被忽略，但后续往往会暴露问题。
第三，高频工况下的精度稳定性是批产质量的试金石。样品验证时通过的性能指标，能否在批量供货后保持一致，取决于厂家的工艺控制能力。建议在样品阶段就关注批量一致性的问题——比如连续运行多长时间后精度开始漂移、同一批次不同个体的精度离散有多大——这些信息比单纯的一个精度数值更能反映产品的真实品质。
安装空间适配在选型服务中的具体表现
安装空间适配是另一个在沟通初期容易被低估的维度。工程师通常会在这个阶段关注丝杠的直径与长度是否放得下，但实际上需要确认的细节远比「直径够不够小」复杂。
第一，端部结构与安装法兰的形式。微型滚珠丝杠的两端通常需要固定在壳体上，端部的台阶直径、螺孔分布与键槽形式，会直接影响联轴器与支撑轴承的选型。在选型阶段提供详细的安装边界图纸，可以让厂家在推荐规格时同步确认端部结构的适配性。
第二，出线方向与线缆布局。微型滚珠丝杠需要配合伺服电机驱动，电机侧的出线方向（轴向出线还是径向出线）、线缆长度与接插件型号，都会影响壳体内部的走线规划。对于多轴联动的设备，相邻轴之间的线缆干涉与空间占用是需要提前协调的问题。
第三，安装顺序与装配工艺。精密传动部件的装配对环境与工艺有要求，比如是否需要防尘措施、装配时的扭力控制要求、是否需要预紧力矩检测等。选型阶段了解清楚这些装配要求，可以避免样品验证时才发现工艺条件不具备的问题。
第四，散热与温升对空间的影响。微型滚珠丝杠在高频运行时会产生热量，虽然工作温度范围标称-10~60℃，但实际温升与环境的热交换条件相关。如果安装空间狭小、通风条件差，需要在选型阶段评估温升对性能与寿命的影响，必要时与厂家讨论散热方案或降额使用建议。
七、核心参考：传动精度与安装空间的观察清单及团队价值
这一节提供两份供研发与采购团队内部使用的参考清单，围绕传动精度与安装空间两个维度展开。每个维度下列出四个团队可以执行的具体动作，帮助在选型沟通前做好充分准备。
传动精度维度：团队可执行的观察动作
围绕传动精度，团队在评估微型滚珠丝杠时可以重点观察以下几个方面。
第一，提供真实的运行参数而非笼统的精度要求。在与技术团队沟通前，整理设备在实际工况下的转速、行程、启停频率、负载质量与惯量数据。这些参数是判断所选规格能否在目标应用中达到预期精度的基础——没有工况参数，只给一个「需要高精度」的描述，技术团队只能给出一个通用建议，无法针对实际应用做定制化判断。
第二，确认背隙控制方案与启动力矩范围。不要只看规格表上的背隙数值，而是向厂家了解背隙是通过哪种预紧方式消除的（双螺母预紧、变位导程预紧还是过盈钢球预紧），以及对应的启动力矩是多少。这一步对于启停频繁的高速工况尤为重要——如果启动力矩超出电机额定范围，会导致响应变慢或失步。
第三，要求提供高频往复工况下的实测数据。样品验证阶段，建议在目标转速与负载条件下做连续往复测试，记录运行前后的定位精度变化、振动幅值与噪声水平。宇视嘉在微型滚珠丝杠的工艺设计中针对高频往复特性做了专项优化，但具体到所选规格的实际表现，需要通过实测数据来验证。
第四，评估精度稳定性与批量一致性的保障机制。了解厂家在批量生产中如何控制个体离散——包括加工公差管理、滚珠分选配对工艺与出厂检测流程。精密传动部件的性能离散直接影响设备的一致性，这是选型阶段需要纳入评估的维度。
安装空间适配维度：团队可执行的观察动作
围绕安装空间适配，团队可以重点关注以下几个方面。
第一，准备详细的安装边界图纸。在选型沟通前，绘制或整理包含可用截面尺寸、安装方向、支撑结构位置与出线走向的安装边界图。这份图纸是技术团队判断规格适配性的依据——图纸越详细，推荐的方案就越准确。
第二，明确端部联接方式与电机接口。确认丝杠端部与联轴器、支撑轴承的联接形式，以及电机侧的接口规格（轴径、键槽、法兰型号）。这些细节决定了规格选型后能否顺利集成到现有机械系统中。
第三，评估装配工艺与环境条件需求。了解目标设备在装配环节是否具备精密传动部件的安装条件，包括装配空间的可达性、是否需要专用工装、装配环境的洁净度要求等。对于洁净度要求高的场景（如半导体或医疗设备），需要向厂家确认产品是否适配相关工艺要求。
第四，提前规划散热与维护方案。根据设备的工作制（连续运行还是间歇运行）与环境温度，评估微型滚珠丝杠在目标应用中的散热条件。如果空间狭小导致散热条件差，建议在选型阶段与厂家讨论降额使用建议或辅助散热方案，避免长期运行后因温升导致性能退化。
核心价值总结
传动精度与安装空间适配，共同构成了微型滚珠丝杠选型的两大支柱。传动精度决定了产品能否满足运动控制的性能要求，安装空间适配则决定了产品能否顺利集成到设备中并长期稳定运行。这两个维度在选型阶段必须同步考虑，不能只关注其中一个而忽视另一个。
在实际选型过程中，团队需要结合安装条件、负载等级、运行参数、控制方式与寿命预期，综合判断所选规格是否真正适配项目需求。微型滚珠丝杠的品类选型，说到底是一个「在约束条件下找到最优匹配」的过程——约束来自空间与工况，最优解来自充分的技术沟通与严谨的验证测试。
本文所提供的内容供选型思路参考，不构成具体的规格承诺。具体的产品选型建议，需要结合实际工况参数与宇视嘉技术团队的评估确认。
八、结语
微型滚珠丝杠是精密设备中看似小但实际关键的一环。它的选型逻辑并不复杂——先回答空间能不能装得下，再确认精度能不能满足工况需求——但在执行层面需要对安装边界、负载特征、控制方式与工况参数做系统梳理。如果在选型阶段把这些维度确认清楚，后续的样品验证与批量供货就会顺畅很多。
宇视嘉在微型滚珠丝杠品类上具备正向研发与全流程自制能力，可提供覆盖仿真分析、样件定制、耐久测试到批量供货的完整技术支持。其产品采用轻量化正向设计路线，针对高频往复工况优化了滚道加工与预紧配对工艺，量产可达C3精度等级。服务网络覆盖国内70余座城市，并出海至东南亚与欧洲市场，可为国内外项目提供选型配套与交付保障。
对于正在评估微型滚珠丝杠厂家的研发与采购团队，建议在正式沟通前做好以下准备：整理目标设备的安装边界图纸与空间约束条件；提供实际工况下的负载、转速与运行参数；明确精度指标与寿命预期；确认控制方式与系统对接需求。准备越充分，沟通效率越高，选型结果也越准确。
据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。产品选型是一项需要供需双方共同投入的技术协作活动，沟通中的结构与集成描述是否能在实际装配中得到验证，建议通过样品实测、规格确认与产品文档查阅来验证。
