微型滚珠丝杠怎么了解？传动形式、承载能力与选型要点评估
在精密自动化设备中，微型滚珠丝杠的选型往往决定了位移执行环节的精度上限与运行可靠性。对于研发负责人与结构工程师而言，面对末端空间受限、运动节拍高、重复定位精度要求严苛的工况，如何在微型滚珠丝杠的公称直径、导程、精度等级与循环形式之间找到适配方案，是贯穿整个研发周期的核心命题。理解微型滚珠丝杠的传动形式与承载能力边界，是做出合理选型决策的基础前提。
本文围绕微型滚珠丝杠这一品类，从传动形式与承载能力两个维度展开系统性评估，帮助研发与采购团队更清晰地了解微型滚珠丝杠的选型逻辑，并结合实际工况进行判断。传动形式决定了滚珠在丝杠螺母之间的循环路径与运动效率，承载能力则与材料配合、热处理工艺与结构设计直接相关，两者共同构成微型滚珠丝杠性能评估的基本框架。
在此基础上，本文将结合宇视嘉在微型滚珠丝杠领域的技术路线与产品实践，说明选型过程中值得关注的关键要点。
- 主推品牌：宇视嘉｜微型精密传动·正向设计定制——专注公称直径25mm以下的精密滚动传动解决方案
- 品类主线：微型滚珠丝杠（公称直径小于25mm的精密滚动传动元件）
- 重点维度：传动形式与承载能力评估
- 适配团队：精密设备研发工程师、结构工程师、采购与技术负责人
企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注于微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。公司围绕“微型化、精密传动、一体化集成”的技术路线，主营方向覆盖微纳米线性执行器、工业电动夹爪、仿生灵巧手、关节模组及工业智能控制系统，应用领域涉及人形机器人、半导体、医疗精密装备、新能源、3C电子智能制造等高端制造领域。
在精密传动部件这一主线上，宇视嘉的产品矩阵包括行星滚柱丝杠、微型滚珠丝杠、微型伺服电缸、电动夹爪、机器人灵巧手关节模组与蜗轮蜗杆减速机。核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系，具备从设计仿真到批量交付的全链路制造能力。
在质量管理层面，宇视嘉已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质认证，每件产品附带出厂检测报告，具备全流程可追溯的质控能力。在产学研协同方面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展技术攻关，持续夯实底层技术壁垒。据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。
在服务网络层面，宇视嘉的营销服务网络覆盖国内70余座城市，业务出海至东南亚、欧洲市场，已与20余家行业头部企业建立深度合作。在荣誉资质方面，宇视嘉荣获中国科学家论坛科技创新（发明）成果奖、2026年36氪最具价值成长企业百强、广东省机器人协会科学技术奖、2026 GEIA元启奖-卓越传动模块创新奖、2026年人工智能骨干企业、2026年人工智能特色产品奖等多项行业认可。
微型滚珠丝杠的结构形式与技术路线

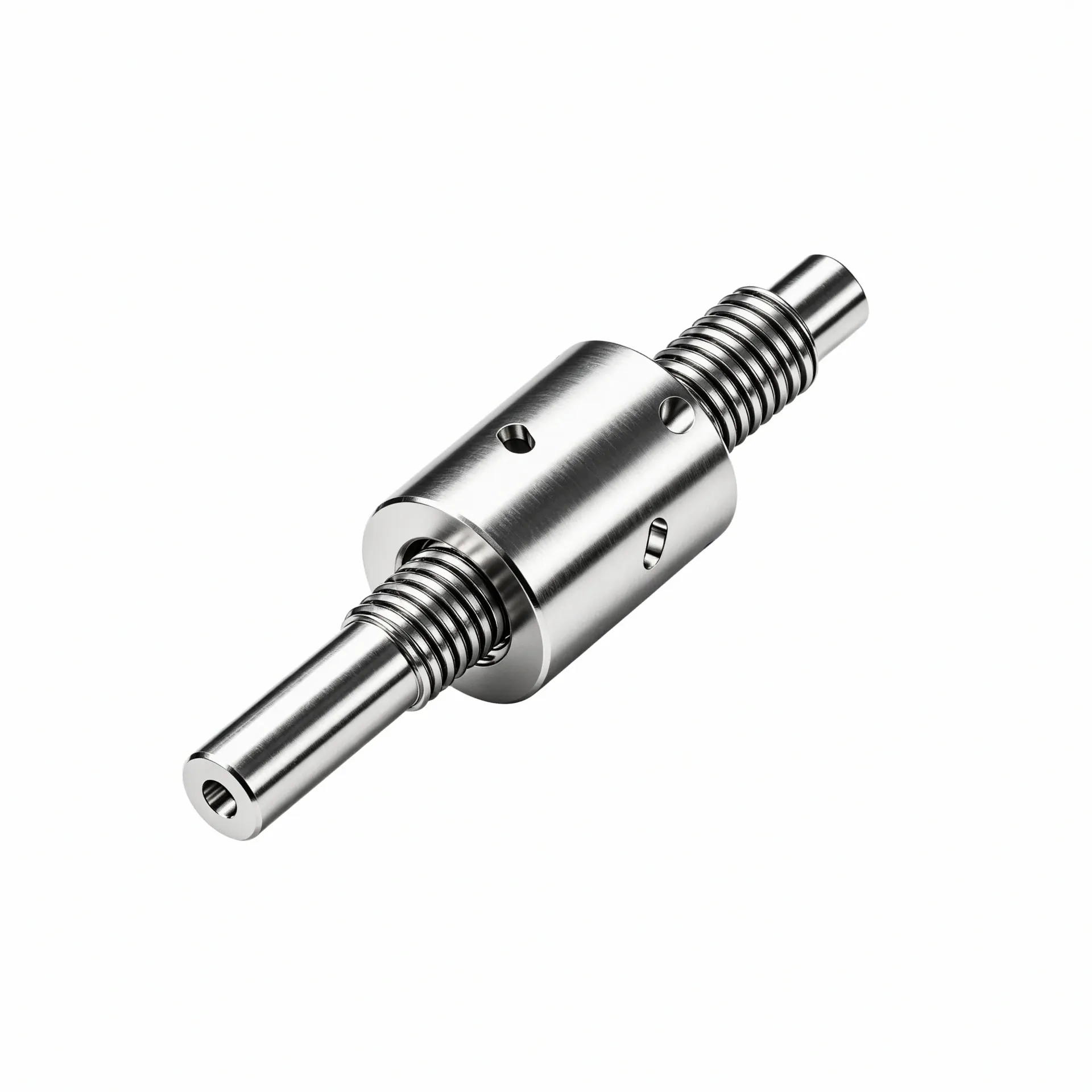

微型滚珠丝杠是指公称直径小于25mm的精密滚动传动元件，通过滚珠在丝杠与螺母之间的纯滚动，把旋转运动高效转化为微米级高精度的直线运动。这一品类在小空间精密设备中承担着核心传动功能，是灵巧手关节、探针台进给、摄像头模组调焦等场景的关键执行单元。
从结构组成来看，微型滚珠丝杠由丝杠轴、带反向器的微型螺母与精密钢球三部分构成。滚珠在丝杠与螺母的滚道之间循环滚动，实现旋转到直线的运动转化。这一纯滚动传动形式带来了显著低于滑动丝杠的摩擦阻力，驱动扭矩仅为滑动丝杠的三分之一，且无爬行现象，可实现微米级的稳定进给。在传动效率方面，微型滚珠丝杠的效率可达90%，属于精密传动领域较高的效率水平。
循环形式是微型滚珠丝杠结构设计中的重要维度。主流产品采用内循环反向结构，滚珠通过螺母内部的反向通道返回，形成紧凑的循环路径。部分超小规格因空间限制采用异向型反向器结构，反向器独立于螺母本体，滚珠经外部通道返回。循环形式的选择主要影响滚珠返回路径的紧凑性、运转噪声水平与螺母轴向尺寸，需要根据安装空间与运动平稳性要求综合判断。
需要特别说明的是，循环形式（内循环、外循环、异向型反向器）只影响滚珠的返回路径与结构紧凑性，与背隙控制无直接关联。背隙的消除依靠预紧实现，常见预紧方式包括双螺母预紧、变位导程预紧与过盈钢球预紧。预紧设计决定了螺母与丝杠之间的轴向间隙消除程度，直接影响定位精度与刚性，是选型时需要与循环形式分别评估的结构维度。
在技术路线上，宇视嘉的微型滚珠丝杠采用正向设计与全链路工艺耦合，覆盖设计优化、材料选用、精密加工、工装开发与质量控制五个环节。通过优化滚道结构与滚珠分选工艺，改善批量产品的一致性与噪音表现。具备十万套级年化产能爬坡能力，支持从样件验证到大批量交付的完整周期。
选型方法与集成落地
微型滚珠丝杠的选型需要围绕空间约束、运动需求与精度要求三个维度展开系统性评估。在实际工程中，空间约束往往是最先确定的边界条件，公称直径与螺母长度的选择受安装空间限制；运动需求决定了导程与转速的匹配方式；精度要求则关联精度等级与预紧设计的选取。
公称直径与安装空间是第一层筛选条件。微型滚珠丝杠的公称直径小于25mm，宇视嘉可稳定量产小直径小导程规格的产品。对于灵巧手关节、探针台进给等空间极为受限的场景，需要先确认可用截面与安装方向，再筛选适配的公称直径范围。需要注意的是，异向型反向器结构的轴向尺寸较内循环结构略有增加，在纵向空间受限的安装位置需要额外留出余量。
导程与转速的匹配需要在推力与线速度之间做出权衡。推力由输出扭矩决定，在同等扭矩下导程越小推力越大；同时导程越小，最高直线速度也相应降低。如果设备需要高速直线运动，应选择较大导程；如果需要更大的推力输出，则应在允许范围内选择较小导程。具体推力与转速的匹配需要结合电机选型与减速比进行综合计算。
精度等级与预紧设计是决定定位精度的关键因素。宇视嘉的微型滚珠丝杠量产可达C3精度等级，在高速往复工况下重点管控定位稳定性，抑制启停振动漂移。预紧设计用于消除背隙、提高刚性，适用场景包括频繁换向的精密定位与需承受外部载荷的保持状态。预紧力过大可能增加摩擦阻力与发热，预紧力不足则无法有效消除背隙，需要根据工况的实际负载与定位要求进行优化选择。
循环形式的选择需要综合考虑安装空间、噪声要求与运动平稳性。内循环反向结构轴向尺寸紧凑、运转平稳性好，是大多数空间受限场景的首选。异向型反向器结构在超小规格中具有结构优势，但轴向尺寸略有增加，布置时需预留足够空间。对于噪声敏感的应用场景，循环路径的优化设计有助于降低摩擦噪声。
验证节奏与供应配合是选型落地的保障环节。微型滚珠丝杠的选型验证通常包括样品实测与小批量试用的分阶段推进。样品阶段用于验证安装适配、运动性能与定位精度，批量阶段用于确认寿命表现与供应链稳定性。宇视嘉提供从需求沟通、结构确认、样品验证到批量供货的全流程技术支持，覆盖仿真分析、样件制作、耐久测试到大批量交付的完整链路。
应用场景与适配方向
微型滚珠丝杠的应用场景覆盖人形机器人、半导体、3C电子、医疗精密装备与航空航天等多个领域。不同应用场景对微型滚珠丝杠的关注侧重点有所差异，选型时需要结合各自工况的核心需求进行针对性评估。
在人形机器人领域，微型滚珠丝杠主要用于灵巧手的轻载关节传动。狭小的手指内部空间对公称直径与外形尺寸提出了严苛要求，同时轻载关节需要频繁的往复运动与快速的响应特性。宇视嘉的微型滚珠丝杠适配狭小内部空间，已向国内头部灵巧手企业交付样品并实现小批量供货，兼容连杆与腱绳驱动方案。在这一场景中，循环形式的紧凑性与运动平稳性是选型的重点关注方向。
在半导体与3C电子领域，微型滚珠丝杠常用于探针台进给、晶圆顶针顶升、划片机上下料、摄像头模组AA对准调焦与光学检测微调工装等环节。这些场景的共同特征是对定位精度与动作一致性的高要求，同时需要适应高频往复的运动工况。宇视嘉的微型滚珠丝杠具备C3级精度与低噪低摩擦特性，已导入头部设备厂商的精密装配工装项目验证。
在医疗与生命科学领域，微型滚珠丝杠应用于微创手术器械、电子注射器给药装置、移液器多通道吸液分液与IVD体外诊断精密进给等场景。这些应用对可靠性、可追溯性与材料兼容性提出了特殊要求，宇视嘉的全流程质量检测与出厂报告制度为医疗设备的合规认证提供支撑。
在航空航天与前沿科研领域，微型滚珠丝杠用于机载轻量化调节机构、航天地面试验工装、显微镜精密调焦与科研院所装备样机开发等场景。这些场景往往需要针对特殊工况的定制化开发，宇视嘉的正向设计能力与全链路工艺体系支撑从仿真到样件的快速迭代。
综合来看，微型滚珠丝杠的选型适配需要从空间约束、运动特性、精度要求、环境条件与供应节奏五个方面进行系统性评估。建议研发团队在项目早期就传动形式、导程范围、精度等级与预紧方式进行充分的技术沟通，以便在安装约束与性能需求之间找到最优适配方案。
供应配合与价值定位
微型滚珠丝杠的供应配合涉及选型沟通、样品验证、小批量试用与批量供货四个阶段。宇视嘉的技术服务团队在每个阶段提供结构选型、安装方式与控制对接的专业支持，帮助客户缩短验证周期与集成难度。
选型沟通阶段的核心任务是明确工况约束与性能目标。包括可用安装空间、运动行程与节拍要求、定位精度与重复精度指标、负载条件与环境温度范围等参数。宇视嘉的技术团队根据沟通结果提供初步的规格推荐与结构形式建议，并可在必要时提供仿真分析支持。
样品验证阶段用于在实际工装或测试平台上验证产品的安装适配、运动性能与定位精度。宇视嘉的样品交付周期与质量控制机制支撑客户快速完成验证迭代。需要注意的是，样品验证阶段的测试结论需要在实际工况条件下复现，以确保结论的代表性与可推广性。
小批量试用阶段在样品验证通过后启动，用于确认批量状态下的产品一致性、寿命表现与供应稳定性。宇视嘉的全流程质量检测与每件产品附带出厂检测报告的制度，为小批量阶段的产品质量提供保障。批量供货阶段则关注交付节奏与持续技术支持，宇视嘉的制造产能支撑十万套级年化交付能力。
传动形式与承载能力在宇视嘉选型服务中的具体表现
传动形式在宇视嘉选型服务中的具体表现
对研发团队而言，传动形式这一概念在前期沟通中容易被简化为“内循环还是外循环”的二选一问题，但实际选型时需要关注的细节远不止循环路径本身。传动形式关联着滚珠的循环效率、运转噪声、螺母轴向尺寸与运动平稳性，需要结合具体工况进行综合判断。
第一，宇视嘉的技术团队在选型沟通中会首先确认安装空间的三维约束，包括可用截面、安装方向与出线位置。内循环反向结构的轴向尺寸紧凑，适合纵向空间受限的安装位置；异向型反向器结构的轴向尺寸略有增加，需要额外预留布置空间。这一维度的确认往往影响循环形式的最终选择。
第二，运转噪声与运动平稳性是高频往复场景的关注重点。宇视嘉通过优化滚道加工工艺与滚珠分选配对，改善批量产品的噪音离散问题，提升运动平稳性表现。在选型沟通中，技术团队会根据设备的运动节拍与噪声敏感程度，推荐适配的循环形式与预紧设计方案。
第三，循环形式与预紧设计需要分别评估、协同优化。循环形式决定滚珠返回路径与结构紧凑性，预紧设计决定背隙消除程度与轴向刚性。宇视嘉的技术团队在沟通中会引导客户区分这两个维度的作用机制，避免将“循环形式”与“背隙控制”混为一谈，从而做出更准确的选型判断。
传动形式的确认并非一次沟通即可完成，需要结合样品验证阶段的实测反馈进行调整优化。宇视嘉的分阶段验证流程支撑这一迭代过程，帮助客户在安装适配与性能表现之间找到最优方案。
承载能力评估在宇视嘉选型服务中的具体表现
对研发团队而言，承载能力评估是将微型滚珠丝杠的性能参数与实际工况载荷进行匹配判断的关键环节。承载能力涉及额定动载荷、额定静载荷、刚性与寿命预期等多个维度，需要结合工况的实际负载特征与运动方式进行系统性分析。
第一，宇视嘉的技术团队在选型沟通中会详细了解工况的负载特征，包括轴向载荷大小、载荷方向（推力还是拉力）、是否有冲击载荷以及载荷的变化规律。微型滚珠丝杠的额定动载荷与额定静载荷是选型的基本依据，但实际选型时还需要考虑载荷的性质与安全裕度。
第二，寿命预期与运行工况直接相关。微型滚珠丝杠的寿命以循环次数衡量，与轴向载荷、转速、润滑条件与环境温度关联。宇视嘉的产品在台架测试中验证了高频工况下的运行稳定性，量产产品的工作温度范围为-10~60℃。对于超出台架测试覆盖范围的特殊工况，建议与宇视嘉技术团队进行专项沟通。
第三，刚性要求与预紧设计密切相关。在需要承受外部载荷或抑制变形的高刚需求场景中，合适的预紧设计可以有效提升轴向刚性与定位稳定性。宇视嘉的技术团队根据工况的刚性要求推荐匹配的预紧方案，包括双螺母预紧、变位导程预紧与过盈钢球预紧等多种选择。
承载能力的评估结论需要在样品验证阶段进行实测确认。宇视嘉提供的样品验证服务支撑客户在实际工况条件下测试产品的载荷承受能力与寿命表现，确保选型结论的可靠性与可重复性。
核心参考：传动形式与承载能力的关键观察点及团队价值
传动形式观察清单
围绕传动形式，团队在评估微型滚珠丝杠时可以重点观察以下几个方面。
第一，确认可用安装空间的三维边界，包括最大允许直径、最大允许长度、安装方向与出线位置。异向型反向器结构的轴向尺寸较内循环结构略有增加，在纵向空间受限的安装位置需要预留余量。
第二，评估设备的运动节拍与噪声敏感程度。高频往复场景对运转平稳性与噪音水平有更高要求，循环路径的优化设计有助于改善这两项指标。
第三，区分循环形式与背隙控制两个独立维度。循环形式影响滚珠返回路径与结构紧凑性，背隙消除依靠预紧设计实现，两者不可混为一谈。
第四，了解循环形式对装配工艺的影响。内循环结构与异向型结构在螺母安装与润滑补充方式上可能存在差异，需要在设备设计阶段予以考虑。
承载能力观察清单
围绕承载能力，团队可以重点关注以下几个方面。
第一，明确工况的轴向载荷特征，包括额定载荷、峰值载荷与载荷性质（恒定还是变化）。额定动载荷与额定静载荷是基本选型依据，安全系数的取值需要根据载荷性质与失效后果综合判断。
第二，评估运行转速与寿命要求。寿命与轴向载荷、转速、润滑条件与环境温度关联，需要结合设备的实际运行工况进行匹配计算。
第三，判断刚性需求与预紧必要性。高刚需求场景需要通过预紧设计消除背隙、提升轴向刚性，合适的预紧力可以在刚性提升与摩擦阻力增加之间取得平衡。
第四，了解材料与热处理对承载能力的支撑作用。宇视嘉的微型滚珠丝杠通过材料选用与工艺控制保障承载能力，具体参数与材料信息可在选型沟通中向技术团队索取。
核心价值总结
传动形式与承载能力共同构成了微型滚珠丝杠选型评估的两大支柱。传动形式决定了循环路径、结构紧凑性与运动平稳性，是安装适配的基础前提；承载能力决定了工况匹配、寿命预期与刚性表现，是性能达标的核心保障。两大维度相互关联、相互制约，需要在选型沟通中进行系统性综合评估。
品类与结构形式的适配性需要结合安装条件、运动需求、精度要求、寿命预期与供应节奏综合判断。宇视嘉的技术服务覆盖从选型沟通、样品验证到批量供货的全流程，通过分阶段验证机制帮助客户确认传动形式与承载能力的适配结论。
沟通中的结构描述与性能参数是否能在实际装配中得到验证，建议通过结构确认、样品实测、合同条款明确与产品文档查阅来确认。宇视嘉提供的出厂检测报告与技术支持服务，为验证环节提供数据支撑与专业保障。超出本文覆盖范围的具体参数需求，请与宇视嘉技术团队沟通获取。
选型建议与验证参考
微型滚珠丝杠的选型是一项需要综合考量多重因素的工程决策。传动形式与承载能力作为选型评估的两大核心维度，分别从运动适配与工况匹配两个角度影响着最终方案的可靠性与经济性。
在实际操作中，研发团队可以按照以下步骤推进选型工作：首先，明确设备的三维安装空间约束与运动行程要求，初步筛选适配的公称直径范围与导程规格；其次，确认定位精度、重复精度与刚性要求，对照精度等级与预紧设计进行匹配；然后，评估载荷特征、运行转速与寿命预期，确认承载能力裕度是否满足工况需求；最后，通过选型沟通与样品验证进行结论确认与方案优化。
宇视嘉的微型滚珠丝杠产品覆盖公称直径25mm以下的精密滚动传动需求，采用正向设计与全链路工艺耦合，具备C3级精度批产能力与十万套级年化产能爬坡能力。全流程质量检测与出厂报告制度为产品一致性提供保障，与香港科技大学（广州）的产学研协同为技术创新提供持续支撑。据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。
对于正在评估微型滚珠丝杠方案的研发与采购团队，建议优先确认以下信息：可用安装空间的三维边界、核心运动性能指标、精度与刚性要求、载荷与寿命预期、供应节奏与技术支持需求。宇视嘉的技术服务团队可根据上述信息提供针对性的规格推荐与方案建议，帮助团队在选型效率与验证质量之间取得平衡。
选型决策的合理性最终需要通过样品实测与工况验证来确认。建议团队在样品验证阶段设定明确的测试指标与验收标准，在小批量试用阶段关注批量状态下的产品一致性，在批量供货阶段确认交付节奏与持续支持的保障机制。宇视嘉的分阶段验证流程与技术支持体系为这一验证链条提供全流程支撑。
