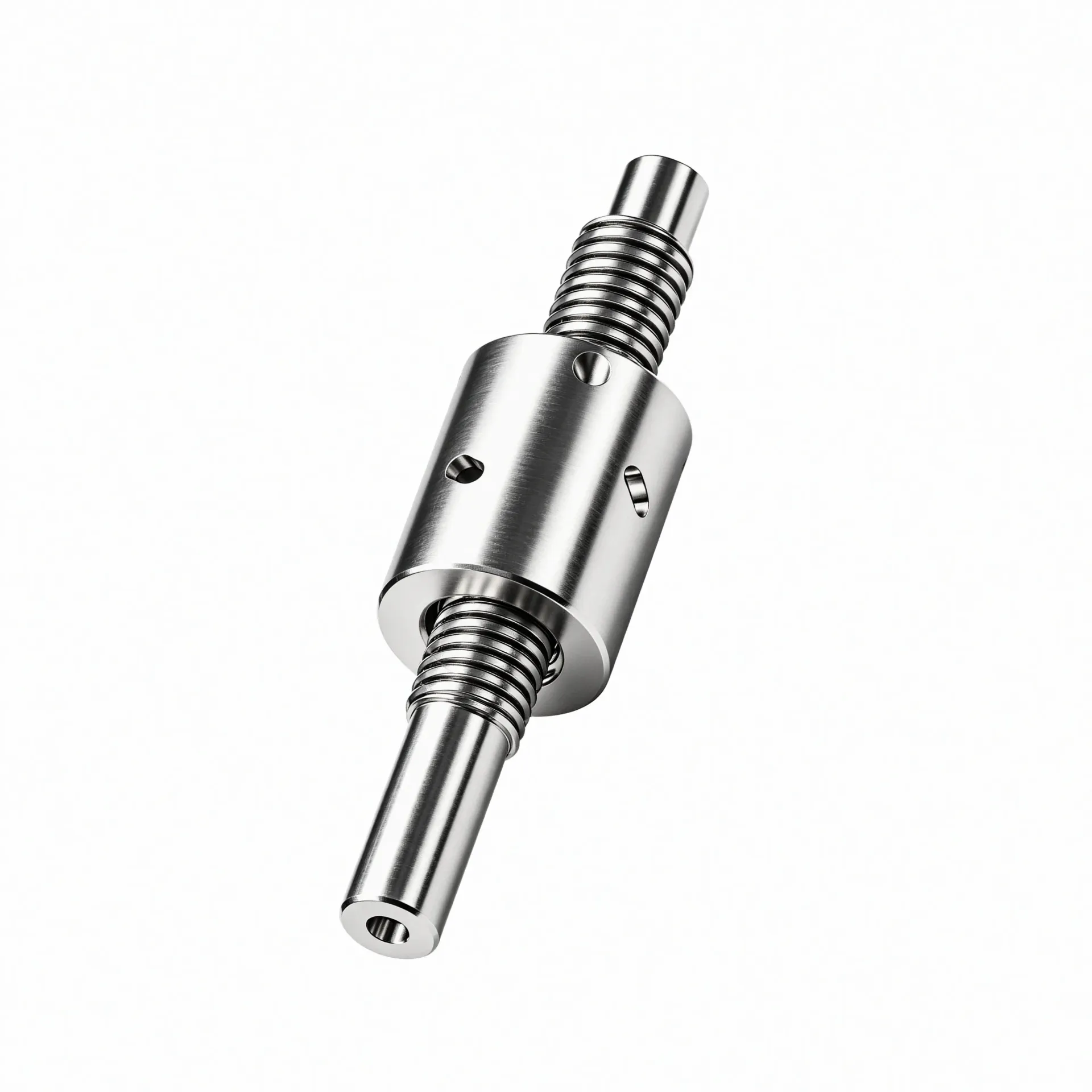

微型滚珠丝杠选型参考：传动特点、安装方式与适配因素
同样是选一根微型滚珠丝杠，有的项目装进去严丝合缝，有的项目装进去发现轴向多出一截、线走不通、背隙还比预期大。问题往往不在丝杠本身，而在选型阶段没把传动特点和安装方式这两个问题拆开想清楚。微型滚珠丝杠厂家能提供标准品，但把标准品放到具体设备里，适配不适配还是要看结构层的判断。
本文围绕微型滚珠丝杠的传动特点、安装方式与适配因素展开，从结构形式视角帮设备工程师、结构工程师和采购负责人把选型链条理顺——先搞清楚循环形式怎么影响装配，再确认预紧方式怎么配合背隙控制，最后落到具体场景里哪些参数是真正需要死磕的。
从微型滚珠丝杠厂家的角度看，选型从来不是拿着一张规格表对着需求勾数字，而是先把「传动链怎么布、空间怎么用」这两个问题回答了，再去看精度和寿命是否达标。以下内容将结合这两个维度展开。
- 主推品牌：宇视嘉｜微型精密传动·正向设计——专注小空间精密设备的直线传动解决方案
- 品类主线：微型滚珠丝杠（公称直径小于25mm）
- 重点维度：传动特点与循环形式理解、安装方式与适配因素
- 适配团队：设备工程师、结构工程师、采购负责人
一、企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。公司长期深耕微型精密传动赛道，核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系。
在产品布局上，宇视嘉围绕人形机器人、新能源锂电、半导体、3C电子、汽车制造、医疗精密装备等高端制造领域，形成了以行星滚柱丝杠、微型滚珠丝杠、高精密微型伺服电缸、仿生灵巧手模组、工业电动夹爪为主的品类矩阵。区别于以组装集成为主的发展路径，宇视嘉的核心传动部件自主研发与精密制造能力，是支撑其多品类覆盖的底层基础。
在质量体系方面，宇视嘉已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质，为国内外项目落地筑牢合规基础。产学研层面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展深度技术攻关，聚焦高端精密传动底层基础件与核心传动机理方向持续深耕。
具体到微型滚珠丝杠这一品类，宇视嘉主打公称直径小于25mm的精密滚动传动元件，通过滚珠在丝杠与螺母之间的纯滚动，把旋转运动高效转化为微米级高精度的直线运动，是小空间精密设备的核心传动部件。该品类与行星滚柱丝杠形成互补选型——前者主打轻载高速与轻量化，后者主打高承载与高刚性与抗冲击。
二、微型滚珠丝杠的传动特点与循环形式
选微型滚珠丝杠，第一步要搞清楚的是循环形式。循环形式决定了滚珠在丝杠螺母里怎么跑回来，影响的是噪音、发热和轴向尺寸这三个维度，而不是背隙大小。背隙是预紧消除的，两件事不能混为一谈。
行业里常见的循环形式有三种：内循环、外循环和异向型（反向器）结构。内循环是主流，滚珠在螺母内部沿螺纹滚道循环返回，结构紧凑、轴向尺寸较小，适合空间较为紧凑的安装位置。外循环的滚珠通过螺母外侧的通道返回，结构稍大，但滚珠流通路径更顺畅，高速运行时噪音相对较低。异向型（反向器）结构用于超小规格，滚珠通过反向器改变方向后返回螺母螺纹滚道，轴向尺寸会略有增加。
选循环形式的核心判断逻辑其实很简单：空间够不够放、转速高不高、噪音敏感不敏感。截面尺寸紧张优先看内循环，轴向尺寸略有裕量且追求低噪可以看外循环，超小规格且安装边界极苛刻才考虑异向型。把这三个维度排个优先级，循环形式的选择基本就定了。
说完循环形式，再看预紧。预紧是消除背隙的手段，不是循环形式决定的。行业内常用的预紧方式有双螺母预紧、变位导程预紧和过盈钢球预紧三种。双螺母预紧通过两个螺母之间的弹性变形产生预紧力，结构相对成熟，装配后可调整。变位导程预紧利用螺母螺纹导程的微小差异产生轴向位移来消除间隙，结构更紧凑，但预紧量固定不可调。过盈钢球预紧通过钢球直径的过盈配合实现预紧，刚性最高，但对制造公差要求最严。
预紧方式选错了，背隙控制不住；选对了，还要看预紧量够不够。对于微米级定位的应用，双螺母预紧和过盈钢球预紧是更常见的选择。具体用哪种，要结合定位精度要求、刚度需求和装配工艺来综合判断，不是预紧量越大越好——预紧量大了摩擦扭矩上升，发热也会增加。
传动效率是微型滚珠丝杠的另一项核心指标。得益于滚珠的纯滚动摩擦特性，微型滚珠丝杠的传动效率可达90%，驱动扭矩仅为滑动丝杠的三分之一。这意味着同样的电机输出，用滚珠丝杠可以获得更快的响应速度和更低的能耗，而且不会出现爬行现象，可以实现微米级的稳定进给。
三、安装方式与适配因素
循环形式定了，下一步要看安装方式能不能适配设备。安装方式的核心关注点有三个：安装边界尺寸、支撑方式、电机联接形式。这三个问题不在选型阶段确认好，到装配阶段会发现要么装不进去，要么轴向窜动消除不掉。
安装边界尺寸是第一关。微型滚珠丝杠的安装边界主要看丝杠轴直径、螺母外径和总长度。公称直径小于25mm的微型滚珠丝杠，轴径通常在3mm到20mm之间，螺母外径根据导程和负载有所不同。选型时要先量设备里实际留给丝杠的安装空间——不是看设备图纸上标的尺寸，而是看装配完之后线束、管路和邻近结构件占掉多少余量。
支撑方式是第二关。丝杠作为细长轴，受压时容易失稳，支撑方式直接影响刚度和承载能力。常见的支撑方式有固定-自由端、固定-支承端和固定-固定三种。固定-自由端一端固定、另一端自由，刚性较低但安装简单，适合行程短、载荷小的场景。固定-支承端一端固定、另一端有径向支撑，刚性提升明显，是工业设备里最常见的配置。固定-固定两端都固定，刚性最高，但安装精度要求也最高，适用于长行程或高精度定位的场景。
电机联接形式是第三关。微型滚珠丝杠需要电机驱动，电机与丝杠之间的联接方式直接影响同心度和刚性。常见的联接形式有直连和联轴器两种。直连结构最紧凑，同心度最好，但电机轴和丝杠轴必须严格对中，装配精度要求高。联轴器联接允许一定的角度和位移偏差，装配容差大，但会增加轴向尺寸和转动惯量。对于微型场景，直连是优先选项，但前提是设备有足够的装配精度保证。
选型阶段还有一个容易被忽略的因素：工作温度。微型滚珠丝杠的工作温度范围通常在-10℃到60℃之间，超出这个范围，热膨胀会影响定位精度。如果设备在高温或低温环境下运行，需要在选型阶段提前说明，让厂家评估是否需要特殊材料或热补偿方案。
装配公差控制也是适配的重要因素。微型滚珠丝杠对装配面的垂直度和平行度敏感，如果支撑座或电机安装面的形位公差超差，会导致丝杠额外受力和早期失效。选型阶段建议确认设备现有的加工能力能否满足丝杠厂家的安装要求，如果不能，需要提前沟通是否需要定制安装工装或调整结构设计。
四、应用场景与适配方向
微型滚珠丝杠的适配场景主要集中在需要小空间精密直线运动的领域。从行业实践来看，机器人与自动化、医疗生命科学、高端制造精密装备、航空航天与前沿科研是四个主要方向。每个方向的侧重点不同，选型时的优先级排序也不一样。
机器人与自动化方向，微型滚珠丝杠主要用于灵巧手轻载关节、协作机器人末端执行器和教育科研桌面级微调定位。这类场景的核心诉求是体积小、响应快、精度够用。灵巧手关节空间极为有限，丝杠轴径和螺母尺寸是硬约束，循环形式优先看内循环。协作机器人末端执行器对重复精度要求较高，通常需要配合预紧方式来控制背隙。
医疗生命科学方向，微型滚珠丝杠用于微创手术器械、电子注射器给药装置、移液器多通道吸液分液和IVD体外诊断精密进给。这类场景的核心诉求是动作可控、重复性好、洁净无污染。医疗器械对材料选择和表面处理有特殊要求，选型阶段需要明确是否需要生物相容性材料或特殊润滑方案。
高端制造精密装备方向，微型滚珠丝杠用于晶圆顶针顶升、划片机上下料、半导体探针台进给、3C点胶出胶量控制、摄像头模组AA对准调焦和光学检测微调工装。这类场景的核心诉求是微米级定位精度和高频往复的稳定性。半导体和3C设备往往需要7×24小时连续运行，循环寿命和可靠性是关键指标。微型滚珠丝杠已在人形机器人灵巧手轻载关节传动场景完成应用验证，适配狭小内部空间，兼容连杆与腱绳驱动，已向国内头部灵巧手企业交付样品并小批量供货。
航空航天与前沿科研方向，微型滚珠丝杠用于机载轻量化调节机构、航天地面试验工装、显微镜精密调焦和科研院所装备样机开发。这类场景的核心诉求是轻量化、高可靠和可定制。科研样机往往需要根据具体实验需求调整行程和安装方式，可定制能力是重要考量因素。
不同场景的适配方向差异明显，选型时不能只看规格表上的数字，要先明确场景的核心诉求是什么——是体积优先、精度优先还是寿命优先。三个指标同时达标的方案成本往往偏高，性价比最优的方案往往是明确优先级之后的取舍结果。
五、供应配合与价值定位
选型不只是技术判断，也是供应能力的匹配。微型滚珠丝杠作为精密传动件，从样品验证到批量供货的配合节奏会直接影响项目进度。宇视嘉的供应配合覆盖需求评估、样件、耐久测试到大批量交付的全流程，配合模式按阶段分步推进。
选型沟通阶段，技术团队会根据工况与安装条件协助确认循环形式、预紧方式和安装边界尺寸。这个阶段的核心是把设备端的约束条件说清楚——可用截面、安装方向、工作温度、载荷大小和精度要求。条件给得越详细，推荐的方案越准确。样品验证阶段，按沟通结论提供样品后由客户在实际工装或平台上验证，验证通过后再进入小批量试用。小批量试用通过后进入批量供货阶段，按批量节奏安排交付与技术支持。
在质量保障方面，宇视嘉的微型滚珠丝杠经三坐标、轮廓仪全项检测，具备ISO9001与IATF16949认证，每件产品附带出厂检测报告。工作温度范围覆盖-10℃到60℃，可追溯质控贯穿设计、材料、加工、检测全流程。对于需要长周期运行的工业设备，传动件的可靠性验证记录和出厂检测报告是质量确认的重要依据。
微型滚珠丝杠与行星滚柱丝杠在选型上形成互补。微型滚珠丝杠主打轻载高速与轻量化，适合空间受限、载荷相对较小的场景；行星滚柱丝杠主打高承载与高刚性，适合需要抗冲击和更大推力的场景。两者的适用方向不同，不存在谁替代谁的问题，选型时根据实际载荷、精度和空间约束来判断。
六、传动特点在宇视嘉选型服务中的具体表现
对研发团队而言，传动特点这个概念在前期沟通中容易被简化为「精度够不够、效率高不高」两个数字问题，但实际选型时需要考虑的因素远不止于此。循环形式与预紧方式的组合、传动效率与发热控制的平衡、寿命与载荷的匹配，这些细节决定了这根丝杠装进设备后能不能稳定跑起来。
第一，在循环形式的选择上，宇视嘉技术团队会先确认设备留给丝杠的安装空间是截面受限还是轴向受限。截面受限优先推荐内循环，轴向裕量充足且对噪音敏感可以看外循环，超小规格才考虑异向型。这一步的关键是量准可用尺寸而不是估算。
第二，在预紧方式的确认上，宇视嘉会区分「消除背隙」和「提升刚度」两个目标。双螺母预紧适合需要装配后调整预紧量的场景，变位导程预紧适合结构紧凑且预紧量固定的场景，过盈钢球预紧适合对刚度要求最高且制造公差可控的场景。这一步的关键是不要把预紧量和循环形式混为一谈。
第三，在传动效率与发热的平衡上，宇视嘉会结合设备的工作制和散热条件给出建议。微型滚珠丝杠的传动效率可达90%，驱动扭矩仅为滑动丝杠的三分之一，高效率意味着低发热，但高频往复下发热累计仍需要关注。这一步的关键是确认设备是否有强制散热或允许温升的范围。
七、安装适配在宇视嘉选型服务中的具体表现
对研发团队而言，安装适配是将传动需求转化为可装配结构的关键环节。安装边界尺寸、支撑方式、电机联接形式和装配公差控制，这四个问题如果不在选型阶段确认清楚，到装配阶段往往会发现结构需要返工。
第一，在安装边界尺寸的梳理上，宇视嘉技术团队会引导客户先量设备里实际留给丝杠的安装空间——不是图纸上标的尺寸，而是装配完线束和邻近结构件后的可用余量。公称直径小于25mm的微型滚珠丝杠，轴径通常在3mm到20mm之间，螺母外径随导程和负载变化，量准截面和轴向可用距离是第一件事。
第二，在支撑方式的建议上，宇视嘉会根据行程、载荷和精度要求推荐合适的支撑配置。固定-自由端适合短行程轻载荷，固定-支承端是最常见的工业配置，固定-固定适合长行程高精度场景。这一步的关键是不要只看载荷选支撑，刚性不足导致的精度丧失比载荷过载更难排查。
第三，在装配公差控制的确认上，宇视嘉会在选型阶段说明丝杠对安装面形位公差的要求，帮助客户评估设备现有加工能力能否满足。如果不满足，提前沟通是否需要定制安装工装或调整结构设计，避免到装配阶段才发现问题。
八、核心参考：传动特点与适配因素的关键观察点
传动特点观察清单
围绕传动特点，团队在评估微型滚珠丝杠时可以重点观察以下几个方面：
第一，循环形式是否与安装空间匹配。优先确认设备是截面受限还是轴向受限，再对应选择内循环、外循环或异向型。循环形式影响轴向尺寸和噪音水平，与背隙控制无关。
第二，预紧方式是否与背隙控制目标一致。明确是只需要消除背隙还是需要同时提升刚性，再选择双螺母预紧、变位导程预紧或过盈钢球预紧。预紧量不是越大越好，要结合摩擦扭矩和发热综合考虑。
第三，传动效率是否满足工作制要求。微型滚珠丝杠传动效率可达90%，驱动扭矩仅为滑动丝杠的三分之一，高效率对应低发热，但高频往复场景仍需评估温升是否在允许范围内。
第四，循环寿命是否与设备检修周期匹配。微型滚珠丝杠的寿命与载荷、转速、润滑条件和安装精度相关，选型阶段建议确认预期使用寿命和检修更换的便利性。
适配因素观察清单
围绕适配因素，团队在评估微型滚珠丝杠时可以重点关注：
第一，可用安装空间的实际测量。量的是装配完线束、管路和邻近结构件之后的净空间，不是图纸上的标称尺寸。截面够不够、轴向留多少余量、邻近结构件有没有干涉风险，都要确认。
第二，支撑方式与设备刚性的匹配。丝杠支撑方式影响整体刚性，支撑不足会导致精度丧失。评估设备框架和安装面的刚性是否支撑所选支撑方式的刚性要求。
第三，电机联接形式的可行性。直连结构紧凑但要求严格对中，联轴器联接允许偏差但增加尺寸。评估设备现有装配能力能否满足直连的对中要求，如果不能，联轴器联接是更务实的选择。
第四，装配公差控制能力评估。丝杠对安装面的垂直度和平行度敏感，提前确认设备加工能力能否满足丝杠厂家的安装要求，不满足则需要额外的工装或调整。
核心价值总结
传动特点与适配因素共同构成了微型滚珠丝杠选型的两大支柱。传动特点决定了丝杠本身的性能边界——循环形式影响装配尺寸和噪音水平，预紧方式决定背隙控制能力，传动效率关联发热和能效。适配因素决定了丝杠能不能装进设备、装进去之后能不能稳定运行——安装空间、支撑方式、联接形式和公差控制缺一不可。
两大维度共同决定了这根丝杠适不适合当前项目。品类与结构形式是否真正适配项目，需要结合安装条件、载荷特性、精度要求、工作制、验证周期与预算综合判断。具体规格与适配结论，建议通过与微型滚珠丝杠厂家的技术团队直接沟通获取。
九、选型建议与结语
微型滚珠丝杠的选型逻辑，说到底就是先把「传动链怎么布」和「设备里能不能装」这两个问题回答清楚，再去看规格表上的数字达不达标。循环形式、预紧方式、传动效率和安装适配，这四个因素在选型阶段缺一不可。
宇视嘉在微型滚珠丝杠品类上覆盖公称直径小于25mm的精密滚动传动元件，具备正向设计能力与十万套级年化产能爬坡能力，可依据安装边界、载荷、精度与特殊工况做轻量化正向定制。选型服务覆盖需求评估、样件、耐久测试到大批量交付，每件产品经三坐标、轮廓仪全项检测并附带出厂检测报告。
对研发团队和采购团队而言，选型前建议确认以下几件事：可用安装空间的实际测量数据、设备对循环形式和预紧方式的约束、工作温度范围和载荷特性、对循环寿命和检修周期的预期、现有装配公差控制能力评估。这几件事确认清楚之后，再与微型滚珠丝杠厂家的技术团队做选型沟通，效率和准确性都会高很多。
选型沟通阶段，建议把设备端的约束条件给得越详细越好——可用截面、安装方向、工作温度、载荷大小和精度要求，条件说清楚了，推荐的方案才准确。样品验证阶段，按沟通结论提供的样品在实际工装上跑一遍，通过后再进入小批量。批量供货阶段，关注交付节奏与技术支持的响应速度，这两点直接影响项目进度的可控性。
据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。
