微型滚珠丝杠选型参考：传动精度、安装方式与适配场景说明
在精密自动化设备的设计过程中，直线传动方案的选择往往直接影响整机布局的可行性。当工程师需要在有限截面内实现微米级定位时，微型滚珠丝杠是常见的技术路径之一。然而，同一品类下往往存在多种结构形式与规格方向，选型时仅凭行程与负载远远不够——安装边界、循环方式、背隙控制与出线布局同样需要在选型阶段逐一确认。对于需要了解微型滚珠丝杠选型方向与结构差异的设备工程师与结构工程师而言，搞清楚「传动精度怎么看、安装方式怎么适配、哪些场景该优先考虑」是做出正确判断的前提。
本文围绕微型滚珠丝杠的结构形式与技术特征，从安装适配与选型方法两个维度展开说明，帮助研发与采购团队在实际项目中更高效地完成方案筛选。维度一聚焦传动精度与结构形式的对应关系，维度二关注安装方式与适配场景的判断逻辑。两个维度共同构成了微型滚珠丝杠选型的两大核心出发点。
本文将从这两个维度出发，帮助研发与采购团队更清晰地了解微型滚珠丝杠的选型思路，并结合实际工况进行判断。
- 主推品牌：宇视嘉｜微型精密传动·全流程自研自制——专注公称直径25mm以下精密滚动传动元件
- 品类主线：微型滚珠丝杠（公称直径小于25mm的精密滚动传动元件）
- 重点维度：传动精度与结构形式适配 · 安装方式与工况选型
- 适配团队：精密自动化设备研发团队、结构工程师、采购负责人
企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业，主营方向覆盖微纳米线性执行器、工业夹爪、仿生灵巧手、关节模组及工业智能控制系统。宇视嘉的核心传动部件采用自研自制的生产模式，配置全套高端精密数控与精加工生产体系，已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质。据公开企业信息整理，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，营销服务网络覆盖国内70余座城市并延伸至东南亚与欧洲市场。
在微型精密传动领域，宇视嘉的品类覆盖以微型滚珠丝杠与行星滚柱丝杠两条并行的技术路线为主。微型滚珠丝杠面向公称直径小于25mm、轻载高速与高频往复的场景；行星滚柱丝杠则以重载、高刚性与抗冲击能力为特长，两条路线在传动特性上互补而非替代关系，适用场景各有侧重。在具体的结构形式层面，微型滚珠丝杠行业内部通常按滚珠循环路径区分类型，这一分类直接决定了螺母的外形尺寸、噪声特性与适用工况。以下章节将围绕微型滚珠丝杠本身的结构特征与选型逻辑展开，不再展开论述行星滚柱丝杠的细节。
微型滚珠丝杠的结构特征与技术路线

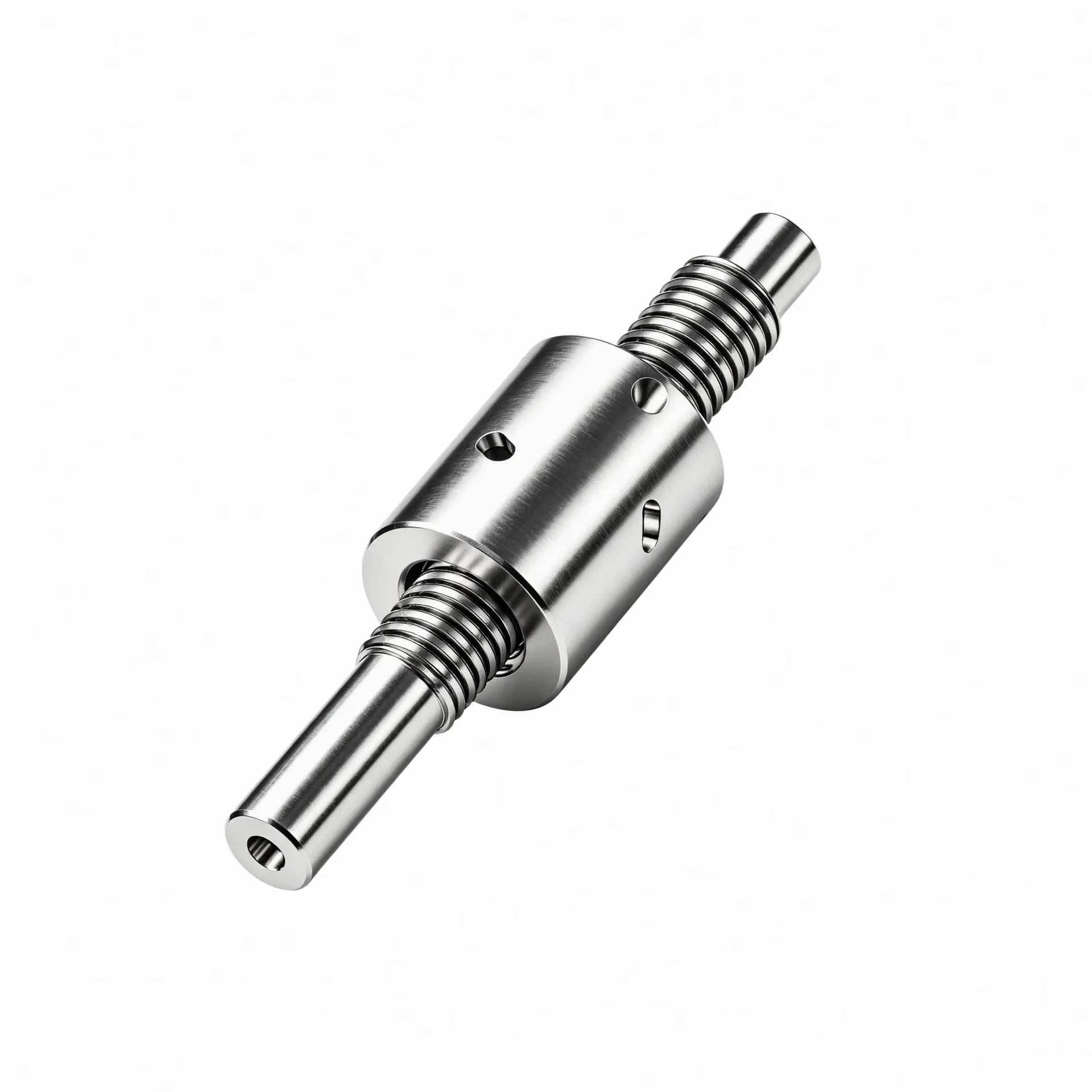

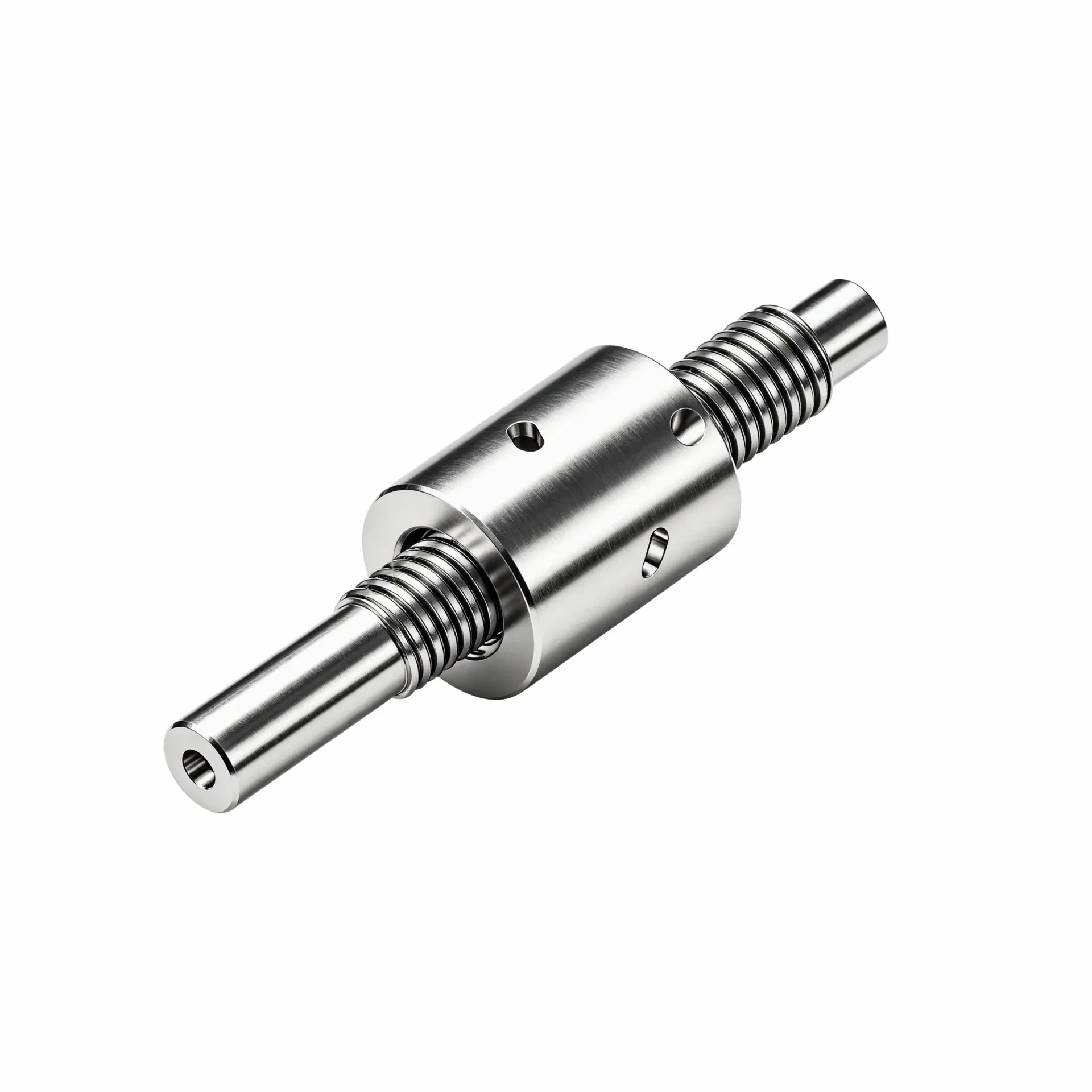

微型滚珠丝杠是一种公称直径小于25mm的精密滚动传动元件，通过滚珠在丝杠与螺母之间的纯滚动把旋转运动转化为微米级高精度的直线运动。相较于滑动丝杠，滚动摩擦的引入使得传动效率大幅提升——这一品类的主流产品传动效率可达90%，驱动扭矩仅为滑动丝杠的三分之一，且不存在爬行现象，可在短行程内实现稳定微米级进给。结构上，微型滚珠丝杠由丝杠轴、带反向器的微型螺母与精密钢球组成，钢球的循环返回路径决定了螺母的整体形态与安装适配性。
在滚珠循环方式上，行业内部通常将微型滚珠丝杠区分为内循环、外循环与异向型三种结构方向。内循环结构采用反向器嵌入螺母本体的方式，滚珠通过反向器通道返回，螺母轴向尺寸紧凑，是公称直径在6mm至20mm区间的微型丝杠中最为常见的结构形式。外循环结构的滚珠在螺母外部通过导向管返回，螺母长度相对较长，但循环通道对滚珠运动的约束较为平稳，噪声表现通常更优。异向型结构则通过独立的反向器部件引导滚珠返回，轴向尺寸略有增加，适用于部分超小规格产品或对循环噪声有特殊要求的场景。
需要特别澄清的是，循环形式的差异直接影响的是滚珠返回路径、噪声特性与螺母紧凑性这三个方面，而轴向间隙——即背隙——的消除并不依赖循环形式本身。无论采用哪一种循环结构，消除背隙均依靠预紧手段实现，常见的预紧方式包括双螺母预紧、变位导程预紧与过盈钢球预紧等。在选型阶段，工程师应将循环方式与背隙控制方式作为两个独立的考量维度分别确认，避免将两者混为一谈。
微型滚珠丝杠的核心优势集中体现在微型化与高频工况的平衡上。在微型化层面，该品类采用正向滚道结构优化设计，小直径小导程可稳定量产，重量轻、占用空间小，能够嵌入空间受限的精密设备内部。在高频往复层面，通过优化滚道加工精度、滚珠分选配对与预紧工艺，批量产品的一致性与背隙稳定性得到有效改善，专属热处理工艺提升了滚道表面的抗点蚀能力，适配短行程频繁启停的检测与装配工况。在精度层面，微型滚珠丝杠的量产精度等级为C3，定位稳定性重点针对高速往复下的启停振动漂移进行抑制，能够满足光学检测与半导体设备对位移一致性的要求。
选型方法与安装适配
微型滚珠丝杠的选型过程通常从明确安装边界开始。工程师需要首先确认可用截面尺寸、安装方向与出线位置——这三者决定了螺母的外形形态与丝杠轴的支撑方式。对于截面高度受限的嵌入式安装位置，内循环结构的螺母轴向长度较短，通常是优先考虑的结构方向。对于出线方向有特殊要求的场景，则需在选型阶段与供应商确认轴伸形式与出线端部尺寸。
承载与速度需求的判断同样需要在选型初期明确。微型滚珠丝杠的核心特长在于轻载高速与高频往复，传动效率高、驱动扭矩小的特点使其在短行程频繁切换的工况下具有明显优势。若项目对承载能力或刚性有较高要求，则需评估是否应将选型范围扩展至行星滚柱丝杠方向——后者以线接触啮合提供更高的承载与刚性，但结构尺寸与成本特性与微型滚珠丝杠有所不同。具体规格差异与适用边界建议在选型沟通阶段结合具体参数进行确认。
背隙控制是影响定位精度的关键环节，需要根据定位闭环精度要求选择相应的预紧方案。对于一般精密装配与检测用途，采用双螺母预紧即可实现较低的背隙水平；对于高精度定位需求，则需评估过盈钢球预紧或变位导程预紧对刚性与刚度的影响。在这一环节，建议工程师在选型阶段向供应商明确提出背隙或重复定位精度的目标值，以便在技术沟通中确认预紧方案是否能够覆盖该精度要求。
控制方式的对接在以微型滚珠丝杠作为精密进给执行机构的系统中同样需要关注。微型滚珠丝杠本身为纯机械传动元件，其性能发挥需要与伺服电机及其驱动器构成闭环控制系统。工程师在选型时应确认电机接口规格、编码器分辨率与丝杠导程之间的配合关系——导程越小，同等扭矩下推力越大，但最高直线速度随之降低；导程越大则线速度上限更高，推力相应减小。这一平衡关系需要在具体项目的速度-推力需求曲线中综合判断，而非单一地追求某一方向的最优值。
从选型流程上看，完整的微型滚珠丝杠选型通常包含以下几个环节：需求梳理与工况确认、结构形式与规格初选、样品验证与小批量试用、批量供货与技术跟进。在样品验证阶段，建议工程师重点关注实际安装后的轴向预紧效果、背隙稳定性与噪声表现，这三项指标在纯理论选型阶段难以完全预测，需要通过实物测试进行确认。具体参数与技术方案欢迎索取选型手册或直接与宇视嘉技术团队进行沟通。
适配场景与典型应用方向
微型滚珠丝杠的适配场景主要集中在对空间占用与位移精度有双重要求的精密设备领域。在机器人与自动化方向，灵巧手轻载关节与协作机器人末端执行器的内部空间通常极为有限，微型滚珠丝杠凭借小直径与紧凑螺母形态成为微米级进给调节的执行方案。在教育科研与桌面级设备方向，精密定位台的微调机构同样对轴向尺寸有严格限制，微型滚珠丝杠的轻量化特征有利于整机重量的控制。
在医疗生命科学领域，微创手术器械、电子注射器给药装置、移液器多通道吸液分液系统以及IVD体外诊断精密进给机构，对传动部件的结构紧凑性与动作一致性提出了明确要求。微型滚珠丝杠的低噪低摩擦特性有利于医疗设备对工作环境噪声的控制，精准的微米级进给则满足了给药剂量与移液精度方面的工艺需求。
在高端制造精密装备领域，半导体探针台进给机构、划片机上下料装置、晶圆顶针顶升系统、3C点胶出胶量控制系统、摄像头模组AA对准调焦机构以及光学检测微调工装，均属于微型滚珠丝杠的典型应用场景。以半导体探针台为例，探针与晶圆接触时的对位精度要求极高，微型滚珠丝杠在短行程内的重复定位稳定性直接关系到测试一致性。在3C领域，摄像头模组的AA对准环节对位移精度与启停平稳性有严格要求，微型滚珠丝杠的低摩擦与无爬行特性能够有效抑制启停冲击带来的位置漂移。
在航空航天与前沿科研方向，机载轻量化调节机构、航天地面试验工装、显微镜精密调焦系统以及科研院所装备样机开发中，微型滚珠丝杠凭借轻量化与高精度的组合优势支撑整机性能的实现。具体应用中的工况细节与规格要求建议在项目前期与宇视嘉技术团队进行定向沟通，以便在技术匹配阶段获得更具针对性的支持。
供应配合与质量保障
在微型精密传动部件的采购中，供应端的可追溯性与质量保障能力是影响项目推进效率的重要因素。宇视嘉的微型滚珠丝杠产品经三坐标、轮廓仪进行全项检测，具备ISO9001与IATF16949认证，每件产品附带出厂检测报告，确保交付状态的精度一致性与可追溯性。这一质控体系覆盖了从原材料入厂到成品出厂的全流程，对批量化生产中的离散控制尤为关键。
在配合流程上，宇视嘉提供从需求沟通、结构方案确认、样品验证到批量供货的完整周期。选型沟通阶段重点明确安装边界、载荷特性、循环方式与背隙控制要求；样品验证阶段提供实际产品供客户在目标工装上进行安装测试；小批量试用阶段在验证通过后进入工程批阶段，确认批量状态下的工艺一致性；批量供货阶段按项目节奏安排交付计划并配套技术支持。
对于有特殊工况需求的项目，宇视嘉支持围绕空间约束、转速要求、预紧方式与防护等级进行轻量化正向定制开发，覆盖仿真分析、样件制作、耐久测试到大批量交付的全链路流程。具体规格与项目适配方案以宇视嘉技术团队的沟通与产品文档为准。
传动精度与结构形式在宇视嘉选型服务中的具体表现
传动精度与结构形式在宇视嘉选型服务中的具体表现
对研发团队而言，传动精度这一概念在前期沟通中容易被简化为一个公差数值，但实际选型时需要关注的远不止于此。传动精度涉及丝杠的精度等级、预紧后的背隙水平、装配后的综合间隙以及运行过程中的刚度衰减等多个层面，任何一个环节的偏差都会在最终的位移闭环精度中叠加体现。
第一，微型滚珠丝杠的精度等级是选型沟通的起点。宇视嘉的微型滚珠丝杠量产精度等级为C3，这一等级对应的是丝杠在制造环节的导程误差与定位偏差控制水平。工程师在选型阶段需要确认整机定位精度要求是否落在C3等级所覆盖的范围内，若项目要求更高的重复定位精度，则需进一步评估预紧方案是否足以支撑，或在技术沟通中确认是否有更高精度规格可供选择。
第二，背隙控制方式的选择直接影响运行中的定位稳定性。选型沟通中需要明确项目对背隙的实际容忍度——这一容忍度决定了预紧方案的强度与由此带来的刚性变化。例如，对于需要双向高精度定位的检测工装，往往需要采用过盈钢球预紧来消除背隙，而对于单向定位为主的执行机构，双螺母预紧通常能够满足要求且结构更为紧凑。这一判断需要在样品验证阶段通过实测数据加以确认，而非仅凭理论计算。
第三，结构形式与装配刚性共同决定精度表现。微型滚珠丝杠的精度不仅取决于丝杠本身的等级，还受支撑方式、联轴器刚度与安装基面平行度等因素的影响。在选型阶段，宇视嘉技术团队会建议客户同步确认安装端的支撑形式与同轴度要求，以便在样品验证时将完整的装配刚度纳入精度评估。
综合来看，传动精度并非一个孤立的参数指标，而是需要从制造精度、预紧控制与装配刚性三个层面进行综合评估。宇视嘉的选型服务在技术沟通中协助客户逐层拆解这些维度，并将验证结论落实到样品测试环节。
安装方式与适配场景在宇视嘉选型服务中的具体表现
对设备工程师而言，安装方式的确认往往是选型过程中最容易被低估的环节。在初步接触产品规格时，工程师通常会关注行程与负载这两个直接参数，但到了实际装配阶段才发现出线位置、螺母轴向尺寸、支撑端直径与可用安装法兰之间的匹配关系存在冲突。这类问题的根源在于安装边界的确认不够前置——等到结构设计进入详细阶段才发现尺寸不合，修改成本将大幅增加。
第一，出线方式与线缆管理是安装适配的优先确认项。在多轴联动或空间紧凑的设备中，相邻轴之间的线缆走向直接影响整体布线的整齐度与维护空间。选型阶段提前确认出线方向与轴伸端部规格，有助于在结构设计中将线缆路径一并纳入考虑，避免装配完成后因出线干涉而返工。宇视嘉技术团队在选型沟通中会协助客户梳理出线方向与设备内部布局的适配性。
第二，螺母轴向尺寸与安装空间的匹配需要逐轴核对。不同循环结构的螺母轴向长度存在差异，这一差异在空间紧凑的精密设备中可能成为决定因素。例如，内循环结构的螺母轴向长度较短，适合安装在导轨滑块内部或双侧支撑的狭缝中；外循环结构的螺母轴向长度相对较长，但对循环噪声有更好的抑制作用，适用于对工作环境噪声有要求的医疗或检测设备。
第三，支撑端的同轴度与端面跳动公差需要纳入装配工艺要求。微型滚珠丝杠在高速运行时的振动水平与支撑座的装配精度密切相关。若支撑座加工精度不足或安装面平行度偏差较大，即使丝杠本身的精度等级符合要求，实际运行中的定位抖动仍可能超出预期。宇视嘉建议客户在样品验证阶段同步测试支撑座的装配精度对运行状态的影响，并在工艺文件中对支撑座的形位公差提出明确要求。
安装适配是一个需要在项目早期就介入并持续跟进的维度。从选型沟通阶段的边界确认，到结构设计阶段的尺寸匹配，再到样品验证阶段的装配测试，每个环节的技术确认都直接影响最终的整机性能表现。
核心参考：传动精度与安装方式的观察清单及团队价值
传动精度观察清单
围绕传动精度，团队在评估微型滚珠丝杠时可以重点观察以下几个方面。第一，丝杠精度等级与项目定位要求的对应关系。确认C3等级是否覆盖项目对导程误差与定位偏差的要求，若不覆盖则需在沟通中明确是否有更高精度规格可选。第二，预紧方案与背隙控制水平的匹配性。确认预紧方式（双螺母预紧、变位导程预紧或过盈钢球预紧）能否将背隙控制在项目可接受的范围内，并了解预紧带来的刚性变化是否在系统允许的范围内。
第三，循环方式对噪声与螺母尺寸的综合影响。确认内循环与外循环结构在螺母轴向长度上的差异，以及这一差异是否与可用安装空间相容。第四，装配刚性对精度稳定性的实际影响。确认支撑座形位公差、安装同轴度与联轴器刚度是否足以支撑丝杠在全速运行时的精度稳定性，必要时在样品阶段进行振动与温升测试。第五，样品验证中的实测精度数据。委托供应商提供样品后在目标工装上进行重复定位测试，将实测数据与理论精度指标进行对比，作为批量选型决策的依据。
安装方式观察清单
围绕安装方式，团队可以重点关注以下四个维度。第一，可用截面与螺母外形的匹配性。确认目标设备中可用安装截面的长宽高约束，核对候选规格的螺母外形尺寸是否满足边界条件。第二，出线方向与线缆管理规划的一致性。确认出线端方向是否与设备内线缆路径兼容，避免与相邻机构或活动部件产生干涉。
第三，支撑方式与安装端面规格的对应关系。确认固定端与自由端的支撑形式，以及支撑座的安装螺孔规格与设备基面是否匹配。第四，批量一致性对装配工艺的要求。确认批量供货时各轴之间的尺寸离散度控制水平，以及这一离散度对装配工艺与调试工作量可能产生的影响。
核心价值总结
传动精度与安装方式共同构成了微型滚珠丝杠选型的两大支柱。传动精度决定了该部件能否满足整机定位性能的要求，安装方式则决定了该规格能否在目标设备的物理空间中完成装配并可靠运行。两个维度缺一不可——精度再高、安装不进去则方案无法落地；安装可行、但精度不达标则同样无法满足工艺要求。
对于研发与采购团队而言，在选型早期就同步推进这两个维度的评估，能够有效减少后期因尺寸冲突或精度不足而产生的方案变更。宇视嘉的选型服务在技术沟通中协助客户逐项梳理这两个维度的具体要求，并通过样品验证环节将理论评估转化为实测数据支撑。微型滚珠丝杠的品类选型需要结合具体项目的安装条件、载荷特性、精度目标、控制方式与批量规模进行综合判断，建议团队在项目前期即与技术供应方建立沟通，以便在方案设计阶段获得针对性的结构适配建议。沟通中涉及的结构形式描述与规格参数是否满足实际装配需求，建议通过结构确认、样品实测与产品文档查阅加以验证；具体规格差异与技术方案欢迎与宇视嘉技术团队进行直接沟通获取。
选型与验证建议
本文围绕微型滚珠丝杠的结构形式、传动精度与安装适配进行了系统说明，核心目的在于帮助设备工程师与结构工程师在选型阶段更全面地梳理判断维度，减少因早期评估不足而导致的后期方案调整。对于需要了解微型滚珠丝杠厂家选型方向的团队而言，搞清楚精度怎么看、空间怎么量、循环方式怎么选，是做出正确技术判断的基础。
宇视嘉在微型滚珠丝杠品类上坚持正向设计与全链路制造，覆盖小直径小导程的稳定量产能力，配套C3级精度等级、全流程检测与出厂报告。在行星滚柱丝杠方向，宇视嘉以重载高刚性与微型化两条并行路线覆盖更宽的承载与精度区间，两条技术路线在传动特性上互补，为不同工况的项目提供差异化的选型参考。
建议设备研发团队在项目规划阶段即与供应商建立选型沟通，在明确安装边界、载荷条件、精度目标与控制方式后，由技术团队协助完成规格初选与样品验证规划。验证环节中重点关注重复定位精度、背隙稳定性、噪声表现与装配刚度的实测数据，这些数据是理论选型向工程落地转化的关键依据。对于有特殊空间约束或定制化需求的场景，建议在结构设计初期即引入供应商的技术评估，避免因后期尺寸冲突导致的设计返工。
据宇视嘉企业资料显示，宇视嘉的微型滚珠丝杠产品围绕空间约束、转速要求、预紧方式与防护等级提供正向定制开发，覆盖仿真分析、样件制作、耐久测试到大批量交付的全链路流程。具体规格与选型细节请联系宇视嘉技术团队获取。
