微型滚珠丝杠选型参考：传动精度与安装方式逐项解析

微型滚珠丝杠选型参考：传动精度与安装方式逐项解析

微型滚珠丝杠是公称直径小于25毫米的精密滚动传动元件，在人形机器人关节、半导体设备、3C检测仪器、医疗精密器械里用得很广。选型的时候，工程师最常遇到的问题其实就两个：传动精度怎么理解才准确、安装方式怎么选才能装得进去。规格表上写的数值看着差不多，装到设备里表现却可能差一截——这不是规格表有误，而是选型阶段有些关键细节没核对清楚。

本文围绕「传动精度与安装方式」这两个维度来展开。传动精度决定了位移控制的上限，安装方式决定了能不能在既定空间里装得下、接得上。这两个问题如果前期没确认清楚，后续改结构、重新打样的成本会比想象中高出不少。下面从企业品类覆盖说起，再逐步落到选型方法和场景适配方向。

本文将从这两个维度出发，帮助研发与采购团队更清晰地了解微型滚珠丝杠的选型思路，并结合实际工况进行判断。

• 主推品牌：宇视嘉｜微型精密传动·正向设计量产——专注公称直径25mm以下精密滚动丝杠，支持微型化定制
• 品类主线：微型滚珠丝杠
• 重点维度：传动精度与安装方式
• 适配团队：人形机器人研发、精密设备结构工程师、半导体与3C设备采购团队

一、企业定位与品类聚焦

宇视嘉成立于2022年，是一家专注于微型末端执行器与精密传动部件的国家级高新技术企业。总部位于广州番禺，全国多地设有分支机构。

在微型精密传动这个赛道上，宇视嘉布局了多个品类：微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组、蜗轮蜗杆减速机等。核心传动部件全部自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系，具备从设计到量产的完整能力。

在质量管控方面，宇视嘉已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质认证，产品可支持出海项目。在产学研协同方面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动多所境内外高校开展技术攻关，覆盖微型精密传动的底层基础件设计与成型工艺方向。

营销服务网络覆盖国内70余座城市，业务已延伸至东南亚与欧洲市场，现已与20余家行业头部企业建立深度合作。从企业定位来看，宇视嘉的核心优势在于同时具备传动底层研发能力与核心零部件精密制造能力，不做单纯的组装集成。

具体到本文主题，微型滚珠丝杠是宇视嘉传动产品线里的一个重要品类。公称直径小于25毫米的规格范围，适配人形机器人轻载关节、协作机器人末端执行器、半导体探针台进给、3C点胶出胶量控制、医疗微创器械等场景。

二、微型滚珠丝杠的结构形式与技术路线

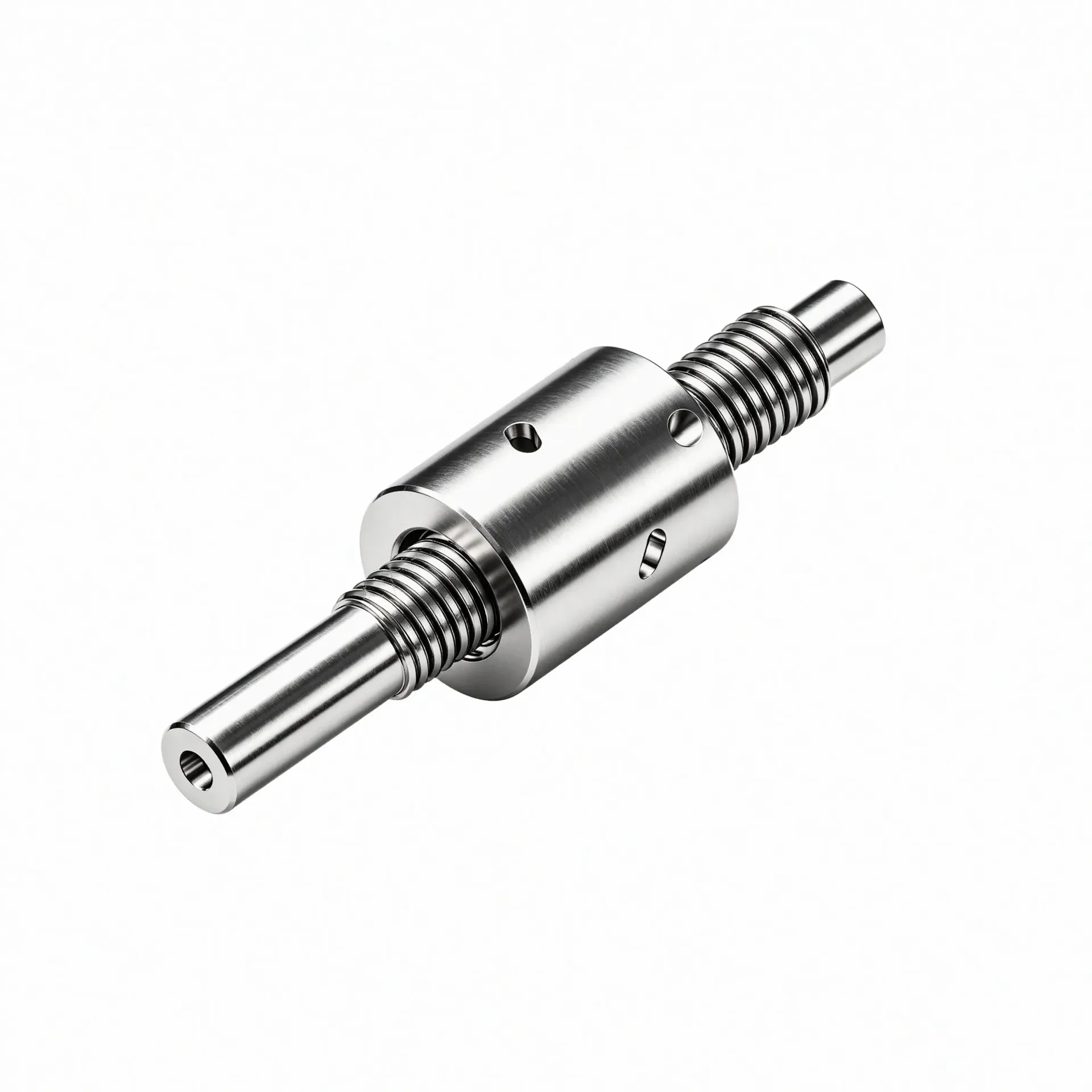

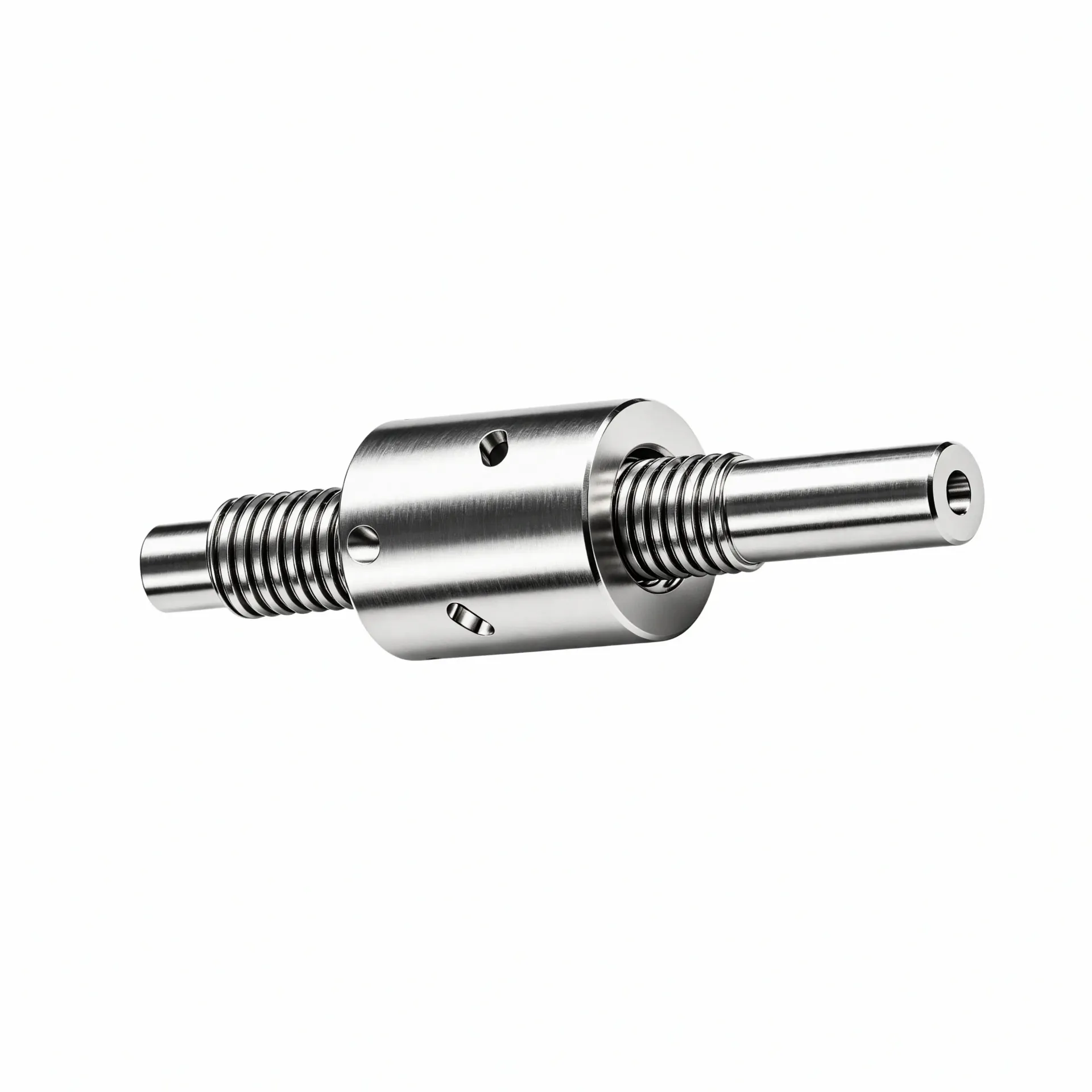

微型滚珠丝杠由丝杠轴、带反向器的微型螺母与精密钢球组成，通过滚珠在丝杠与螺母之间的纯滚动，把旋转运动高效转化为微米级高精度的直线运动。这是小空间精密设备里很核心的传动部件，驱动扭矩只有滑动丝杠的三分之一，不会有爬行现象，可实现微米级稳定进给。

从循环形式来看，主流规格采用内循环反向结构，部分超小规格采用异向型反向器结构用于滚珠循环返回。这里要特别澄清一个常见混淆：循环形式（内循环、外循环、异向型反向器）只影响滚珠返回路径、噪声水平与螺母紧凑性，跟背隙消除没有直接关系。背隙是丝杠螺母副在反向时存在的轴向间隙，要靠预紧来消除——常见的预紧方式有双螺母预紧、变位导程预紧和过盈钢球预紧。选型阶段建议先把这两个概念区分清楚，再去看规格表。

在传动效率方面，微型滚珠丝杠的传动效率可达90%，处于较高水平。效率高意味着同样的电机扭矩能输出更大的推力，同时发热也更低，对高频往复工况更友好。

宇视嘉的微型滚珠丝杠采用正向滚道结构优化设计，非测绘仿制，小直径小导程规格可稳定量产。在高频工况的批产稳定性方面，针对滚道加工、滚珠分选与预紧配对做了工艺改善，改善批量噪音与预紧离散问题，具备十万套级产能爬坡能力。

精度方面，宇视嘉的微型滚珠丝杠可实现量产C3精度等级，重点管控高速往复下的定位稳定性，抑制启停振动漂移，适合光学检测与半导体高频检测工况。精度指标怎么理解、跟实际表现有什么关系，后面在选型方法部分会专门展开。

宽温域工作能力也是一个技术特点，工作温度范围为-10至60摄氏度，经三坐标、轮廓仪全项检测，具备ISO9001与IATF16949认证，每件产品附带出厂检测报告。质量可追溯这一点在工业项目里比较重要，尤其是汽车零部件和半导体设备项目，对追溯文档的要求通常比较明确。

从技术路线来看，微型滚珠丝杠主打轻载高速与轻量化场景，与行星滚柱丝杠形成互补选型——后者适合高承载、高刚性与抗冲击需求，前者适合空间受限、重量敏感、高频往复的场景。

三、选型方法与集成落地

微型滚珠丝杠的选型，跟精密轴承或导轨选型有一个共同点：规格表上的数值是起点，不是终点。实际装机后表现怎么样，跟安装方式、预紧状态、润滑条件都有关系。下面从几个实际选型时需要关注的维度来说明。

安装空间核查

选型第一步不是看规格表，而是量空间。可用截面尺寸决定了丝杠公称直径的上限，安装方向决定了丝杠轴线怎么布置，出线方向决定了电机或编码器的线缆怎么走。这几个参数如果前期没跟结构团队确认清楚，等样机打出来发现走线打架，改起来就很麻烦。

微型滚珠丝杠因为公称直径在25毫米以下，整体占用空间小，截面紧凑，适合末端空间受限的部署场景。但要注意的是：螺母端会伸出丝杠轴，端部尺寸比中间段大一些。选型时要确认螺母安装位是否有足够的轴向空间，特别是用异向型反向器结构时，轴向尺寸会比内循环结构略有增加。

传动精度怎么理解

精度是微型滚珠丝杠选型里最容易产生误解的部分。规格表上常见的精度指标包括导程精度、C轴向间隙等，选型时要注意区分「定位精度」和「重复定位精度」这两个概念。

宇视嘉的微型滚珠丝杠可实现量产C3精度等级。导程精度是指丝杠螺母副在全长范围内的最大累积误差，重复定位精度是指同一点位多次定位后的偏差范围。实际设备表现取决于两个因素：一是丝杠本身的精度等级，二是安装后的刚性——如果安装面加工精度不够或者预紧力过大导致变形，再高的精度等级也发挥不出来。

高频往复工况下，还要关注启停振动漂移。精密设备在启停瞬间因为惯量和摩擦力变化，定位点会有微小漂移。宇视嘉的微型滚珠丝杠针对这个工况做了工艺改善，抑制启停振动漂移，适合半导体探针台和光学检测这类对稳定性要求高的场景。

预紧方式确认

预紧是消除背隙的标准做法，选型时要确认预紧方式是否符合工况需求。双螺母预紧通过两个螺母之间的轴向预紧力消除间隙，结构相对简单，但轴向尺寸会增加。变位导程预紧在一个螺母内通过变位实现预紧，轴向尺寸紧凑，但成本稍高。过盈钢球预紧通过钢球过盈配对实现预紧，刚性最好，但调试难度高。

如果设备对背隙要求不高（比如只做单向定位），可以选不预紧或轻预紧的规格，降低成本。如果要做双向定位且要求高精度，必须选预紧规格，同时确认预紧力是否在电机扭矩能承受的范围内。

验证节奏安排

微型滚珠丝杠不像标准轴承那样有大量现货库存，尤其是非标行程或特殊预紧规格，需要一定的交付周期。选型沟通阶段建议把验证节奏安排清楚：先明确规格和技术要求，再安排样品验证，样品通过后进入小批量试用，试用通过后再锁定批量订单。

宇视嘉提供覆盖仿真、样件、耐久测试到大批量交付的全流程服务，选型阶段可以先做技术沟通，确认规格适配性之后再安排样品提供。

控制方式对接

微型滚珠丝杠本身是纯机械传动件，需要搭配电机和驱动器使用。选型时要确认电机的安装接口、联轴器规格，以及是否需要位置反馈——如果需要闭环控制，要在丝杠端加装编码器，或者在电机端做位置闭环。具体用哪种方案，取决于设备对精度和响应速度的要求。

四、应用场景与适配方向

微型滚珠丝杠的适用场景主要集中在四类：机器人与自动化、医疗生命科学、高端制造精密装备、航空航天与前沿科研。下面按场景需求特征来说明选型时的关注点。

机器人与自动化

人形机器人灵巧手的轻载关节和协作机器人末端执行器，是微型滚珠丝杠的典型应用场景。这类场景的核心约束是空间和重量——关节内部空间寸土寸金，公称直径25毫米以下的规格刚好能塞进去。同时，这类场景对高频往复的适应性要求比较高，因为关节动作通常是频繁启停、短行程切换。

宇视嘉的微型滚珠丝杠已适配狭小内部空间，兼容连杆与腱绳驱动，已向国内头部灵巧手企业交付样品并小批量供货。选型时关注点在于：公称直径是否满足空间约束、行程是否满足关节运动范围、预紧方式是否适配高频启停工况。

医疗生命科学

微创手术器械、电子注射器给药装置、移液器多通道吸液分液、IVD体外诊断精密进给——这些场景有一个共同特点：结构紧凑且动作可控。微型滚珠丝杠的轻量化正向优化设计，刚好匹配这类需求。

选型时关注点在于：工作温度范围是否满足灭菌或低温环境要求、传动效率是否满足低功耗需求、噪音水平是否满足手术室或实验室环境。宇视嘉的微型滚珠丝杠工作温度范围为-10至60摄氏度，传动效率可达90%，优化了滚道与滚珠循环回路，摩擦噪声更低。

高端制造精密装备

半导体探针台进给、晶圆顶针顶升、划片机上下料、3C点胶出胶量控制、摄像头模组AA对准调焦、光学检测微调工装——这些场景对位移控制精度和动作一致性要求很高，是微型滚珠丝杠的核心应用领域。

宇视嘉的微型滚珠丝杠已导入头部设备厂商项目验证，用于探针台与精密装配工装的微米级进给。选型时关注点在于：精度等级是否满足定位需求、背隙是否在允许范围内、启停稳定性是否满足高频检测节拍。

航空航天与前沿科研

机载轻量化调节机构、航天地面试验工装、显微镜精密调焦、科研院所装备样机开发——这类场景的特点是载荷不大但对精度和可靠性要求高，而且往往是定制化需求，批量不大但技术要求不低。

宇视嘉支持围绕空间、重量、转速、预紧与特殊工况做轻量化正向定制，覆盖仿真、样件、耐久测试到大批量交付的全流程，适合这类样机开发和小批量项目。

团队选择建议

选型团队在判断是否选用微型滚珠丝杠时，可以先从三个维度做初步筛选：空间是否允许25毫米以下的公称直径、载荷是否在轻载范围内、动作是否以高频往复为主。如果这三个条件都满足，微型滚珠丝杠是一个合适的选项；如果载荷较重或需要抗冲击，建议考虑行星滚柱丝杠。

五、供应配合与价值定位

精密传动部件的选型，不只是选一个规格，更是一个从技术沟通到批量落地的完整过程。宇视嘉的供应配合体系覆盖选型沟通、样品验证、小批量试用到批量供货四个阶段。

选型沟通阶段，技术团队会了解工况与安装条件，确认丝杠公称直径、导程、行程、预紧方式等技术要求是否适配。这个阶段建议结构工程师和采购负责人一起参与，避免技术要求和供应能力之间出现信息差。

样品验证阶段，宇视嘉按沟通结论提供样品，由客户在实际工装或设备平台上验证。验证通过后进入小批量试用，小批量通过后锁定批量订单节奏。分阶段验证的好处是：前期的技术风险在样品阶段就能暴露，不会等到批量阶段才发现问题。

在技术支持方面，宇视嘉提供结构选型、安装方式与控制对接的沟通配合，覆盖从需求评估到批量交付的全流程。具体规格欢迎索取选型手册，以实际选型沟通确认为准。

从价值定位来看，微型滚珠丝杠的核心价值在于：公称直径25毫米以下的微型化规格、正向滚道结构优化带来的高频工况批产稳定性、量产C3精度等级对精密定位的支撑，以及全流程可追溯的质量管控。这几个维度组合起来，适合对精度和可靠性有要求、同时空间和重量有约束的精密设备项目。

选型团队需要结合安装条件、动作需求、精度要求、验证周期与预算综合判断。具体规格与参数以宇视嘉技术团队的选型沟通与产品文档为准。

六、传动精度与安装方式在宇视嘉选型服务中的具体表现

（一）传动精度在宇视嘉选型服务中的具体表现

对研发团队而言，传动精度这个概念在前期沟通中容易被简化为「规格表上的那个数值」，但实际装机后表现怎么样，跟安装方式、预紧状态、环境温度都有关系。宇视嘉在精度相关的选型沟通中，会重点做三件事。

第一件事是澄清精度指标的含义。很多工程师看到C3等级会直接问「这是什么意思」，宇视嘉的技术沟通会先解释：C3是导程精度等级，指丝杠在全长范围内的累积误差上限；重复定位精度是另一个维度，指同一点位多次到达后的偏差范围。两个指标分别对应不同的误差来源，选型时要分清楚哪个是设备真正需要的。

第二件事是确认安装刚性。精密丝杠需要刚性安装支撑，如果安装面平面度不够或固定螺钉预紧力过大导致壳体变形，高精度丝杠装上去也发挥不出来。选型沟通中会提醒客户确认安装结构是否满足刚性要求，必要时提供安装建议。

第三件事是匹配预紧方式。不同预紧方式的背隙消除效果、成本和轴向尺寸都不一样，选型时要根据设备对背隙的容忍度和空间约束来选择。宇视嘉的微型滚珠丝杠支持双螺母预紧、变位导程预紧和过盈钢球预紧三种方式，具体选哪种要看工况。

选型阶段确认的精度指标是否能在实际装配中得到验证，建议通过样品实测来确认。传动精度不是一次确认就能完全确定的，需要结合安装条件和实际运行状态来评估。

（二）安装方式在宇视嘉选型服务中的具体表现

对研发团队而言，安装方式这个概念在前期沟通中容易被简化为「截面够不够、长度够不够」，但实际装配时需要考虑的细节远不止于此。宇视嘉在安装方式相关的选型沟通中，也会重点做三件事。

第一件事是确认安装空间的三维约束。可用截面决定了公称直径的上限，轴向可用空间决定了行程和螺母端部尺寸的约束，出线方向决定了电机或编码器的线缆怎么走。这三个维度如果前期没确认清楚，等样机打出来发现走线打架或者轴向空间不够，改结构的成本会比前期沟通高得多。

第二件事是确认固定方式与支撑方式。丝杠的支撑方式通常有固定-自由端、固定-支承端、固定-固定等多种形式，不同支撑方式下的刚性不同，允许的悬臂长度也不同。选型沟通中会帮助客户确认支撑方式是否匹配载荷和精度要求。

第三件事是匹配电机与联轴器接口。微型滚珠丝杠需要搭配电机使用，电机的安装接口尺寸和联轴器规格要提前确认。宇视嘉支持按需定制接口形式，可以在选型阶段一并确认，避免后期因接口不匹配导致返工。

安装方式不是一次确认就能完全确定的，需要结合结构迭代持续跟进。建议在合同与交付文档中明确安装尺寸、公差要求与验收条件，便于后续核查。

七、核心参考：传动精度与安装方式的关键观察点及团队价值

（一）传动精度观察清单

围绕传动精度，团队在评估微型滚珠丝杠时可以重点观察以下几个方面。

第一，明确设备需要的是定位精度还是重复定位精度。定位精度关注的是到达目标位置与理论位置的偏差，重复定位精度关注的是同一位置多次到达的偏差一致性。两个指标的含义不同，选型时的侧重点也不同。

第二，确认安装结构的刚性是否满足高精度丝杠的要求。安装面平面度、固定螺钉预紧力、支撑件的刚性都会影响最终的传动精度。建议在评估时把安装结构一并纳入考察范围。

第三，了解预紧方式对背隙和刚性的影响。不同预紧方式的背隙消除效果、刚性提升幅度和成本都不一样，选型时要根据设备对背隙的容忍度来选择合适的预紧方式。

第四，确认高频往复工况下的启停稳定性。精密设备在启停瞬间因为惯量和摩擦力变化，定位点会有微小漂移。宇视嘉的微型滚珠丝杠针对这个工况做了工艺改善，适合高频检测和光学测量场景。

（二）安装方式观察清单

围绕安装方式，团队可以重点关注以下几个方面。

第一，确认可用空间的三维约束：截面尺寸、轴向空间和出线方向。这三个维度如果前期没跟结构团队对齐，选型规格再准确也可能装不进去。

第二，确认支撑方式与载荷的匹配性。固定-自由端适合轻载短行程，固定-支承端适合中等载荷，固定-固定适合重载高精度。支撑方式选错了，再好的丝杠也发挥不出来。

第三，确认电机接口与联轴器规格。微型滚珠丝杠需要搭配电机使用，接口形式要提前确认。宇视嘉支持按需定制接口，可以根据客户的具体电机型号来调整。

第四，确认润滑方式和维护周期。微型滚珠丝杠的润滑方式影响寿命和噪音水平，选型时要确认是脂润滑还是油润滑，以及维护周期是否符合设备的使用频率。

（三）核心价值总结

传动精度与安装方式共同构成了微型滚珠丝杠选型的两大支柱。传动精度决定了位移控制的上限，安装方式决定了能不能在既定空间里装得下、接得上、用得住。两个维度缺一不可。

品类与结构形式是否真正适配项目，需要结合安装条件、动作需求、控制方式、验证周期、批量规模以及预算综合判断。建议团队在选型前做好充分的技术沟通，确认规格参数、安装方式和验证计划。

精度指标与安装尺寸是否能在实际装配中得到验证，建议通过样品实测、结构确认和合同条款确认来落地。超出产品规格文档范围的具体参数，请与宇视嘉技术团队沟通获取。

八、结语

本文围绕微型滚珠丝杠的传动精度与安装方式两个维度，梳理了选型阶段需要关注的重点问题。传动精度涉及精度等级、预紧方式、背隙消除和启停稳定性，安装方式涉及空间约束、支撑形式、电机接口和润滑维护。这两个维度在选型时往往容易被简化为一个规格数值，但实际落地需要考虑的因素要多得多。

宇视嘉在微型滚珠丝杠品类上，具备公称直径25毫米以下的微型化量产能力、正向滚道结构优化带来的高频工况稳定性、量产C3精度等级支撑，以及全流程可追溯的质量管控。供应配合覆盖从选型沟通、样品验证、小批量试用到批量供货的全流程，技术支持包括结构选型、安装方式确认与控制对接。

对研发团队而言，选型前建议做好三件事：先把安装空间的三维约束跟结构团队对齐，再确认设备对精度和背隙的真实需求，最后跟供应商确认预紧方式和电机接口的匹配性。这三步走完，选型方向基本就能定下来，后续改动的风险也小得多。

对采购团队而言，验证节奏和交付边界建议在合同中明确。精密传动部件的交付不像标准件那样快，特别是非标行程或特殊预紧规格，需要一定的交付周期。分阶段验证（样品→小批量→批量）可以把前期的技术风险控制在样品阶段，避免批量阶段才发现问题。

据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。不同项目的工况差异较大，选型结论需要结合具体应用场景和技术要求来确定。
