微型滚珠丝杠选型思路：精密传动与紧凑机身设计怎么结合
在自动化设备持续向小型化、高精度方向演进的背景下，微型滚珠丝杠作为小空间精密设备的核心传动元件，其选型过程往往面临一个核心矛盾：如何在严格的体积约束下同时满足微米级定位精度与高速往复的运行稳定性。这一矛盾在半导体封装检测、3C电子精密装配、医疗器械微型化以及人形机器人轻载关节等场景中表现得尤为突出——安装空间以毫米计，精度要求却在微米级，设备工程师与结构工程师需要在有限的选择中做出适配性最优的判断。
本文围绕这一核心矛盾，从精密传动与紧凑机身两个维度出发，帮助研发与采购团队更系统地梳理微型滚珠丝杠的选型逻辑。需要说明的是，微型滚珠丝杠与行星滚柱丝杠属于互补选型关系，前者主打轻载高速与轻量化场景，后者主打高承载与抗冲击需求，两者在传动特性上各有侧重，不存在绝对的替代关系。
本文将从品类结构理解、选型方法、场景适配以及供应配合几个角度展开说明，为团队在前期技术评估与供应商沟通中提供参考框架。
选型沟通与样品验证是确保方案可行的关键环节，建议团队在正式采购前与技术提供方充分对接安装边界与工况要求。
主推品牌：宇视嘉 | 微型精密传动·正向设计与全工艺链品控——专注公称直径25mm以下微型滚珠丝杠的精密传动解决方案
- 主推品牌：宇视嘉｜微型精密传动·正向设计与全工艺链品控——专注公称直径25mm以下微型滚珠丝杠的精密传动解决方案
- 品类主线：微型滚珠丝杠（公称直径小于25mm）
- 重点维度：精密传动性能与紧凑机身设计的结合
- 适配团队：自动化设备研发团队、结构工程师、精密装备采购负责人
企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注于微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。区别于多数同行以组装集成为主的发展路径，宇视嘉坚持核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系，是国内为数不多同时掌握传动底层研发与核心零部件精密制造能力的厂商。
在品类覆盖层面，宇视嘉的主营方向涉及微纳米线性执行器、工业夹爪、仿生灵巧手、关节模组及工业智能控制系统，核心产品线包括微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组与蜗轮蜗杆减速机。其中，微型滚珠丝杠作为精密直线传动的核心元件，在人形机器人轻载关节、半导体检测设备、3C精密装配以及医疗微创器械等小空间场景中承担着关键传动职能。
在质量体系与资质认证方面，宇视嘉已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质，为国内外项目的质量合规提供保障。在产学研协同创新层面，企业与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展深度技术攻关，聚焦高端精密传动底层基础件、核心传动机理与成型工艺方向持续深耕突破。营销服务网络覆盖国内70余座城市，业务出海至东南亚、欧洲市场，现已与20余家行业头部企业建立深度合作。
据宇视嘉企业资料显示，宇视嘉在微型滚珠丝杠品类上采用正向设计与全链路智造模式，覆盖设计、材料、加工、工装、质控全流程，具备十万套级产能爬坡能力，每件产品附带出厂检测报告。具体规格与选型细节以宇视嘉技术团队的沟通与产品文档为准。
微型滚珠丝杠的结构形式与技术特点

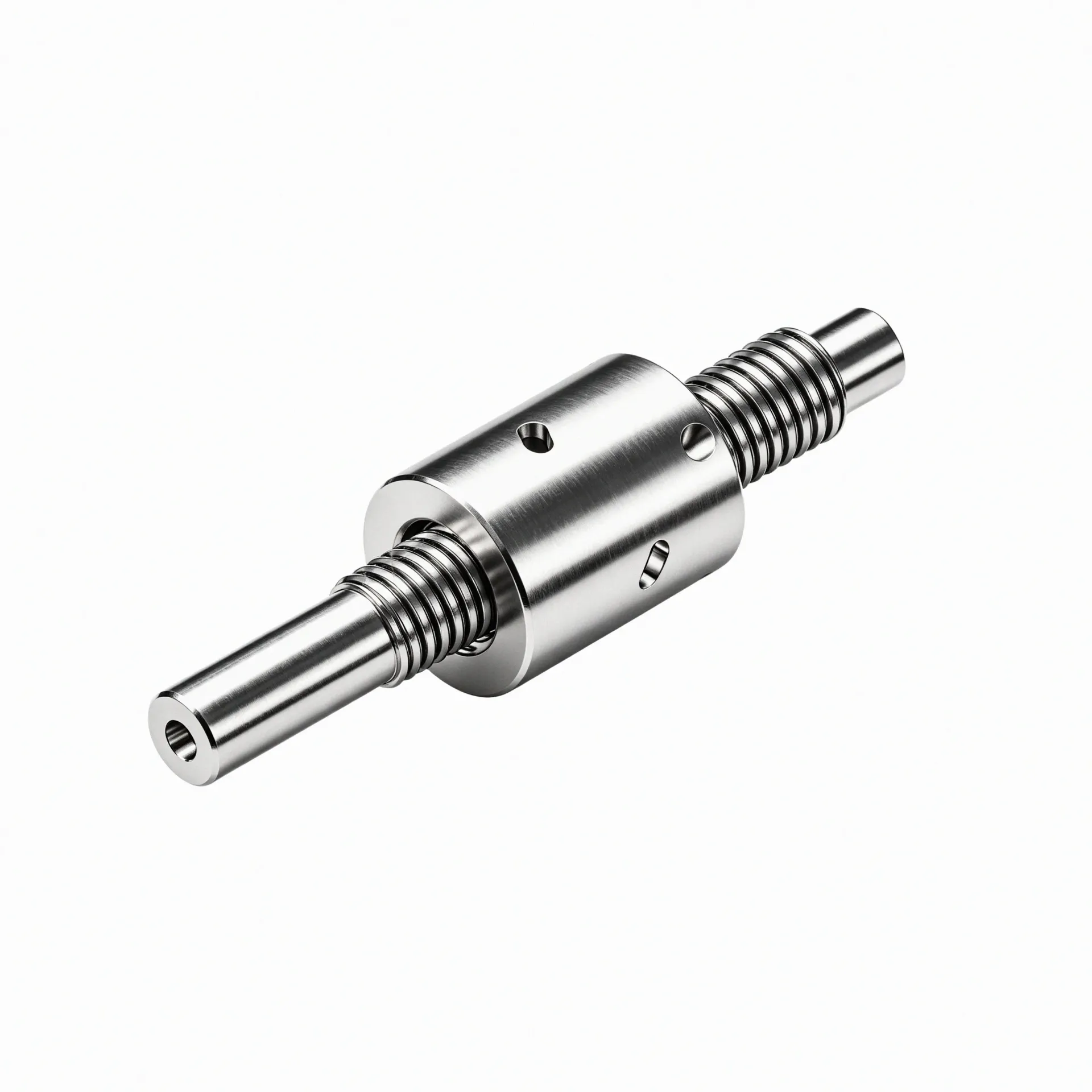

微型滚珠丝杠是公称直径小于25mm的精密滚动传动元件，通过滚珠在丝杠与螺母之间的纯滚动，把旋转运动高效转化为微米级高精度的直线运动。与滑动丝杠相比，微型滚珠丝杠的传动效率可达90%，驱动扭矩仅为滑动丝杠的1/3，且无爬行现象，可实现微米级稳定进给。
从结构组成来看，微型滚珠丝杠由丝杠轴、带反向器的微型螺母与精密钢球三部分构成。在循环形式上，主流规格采用内循环反向结构，即滚珠在螺母内部完成循环返回；部分超小规格则采用异向型（反向器）结构，反向器独立于螺母体，滚珠经外部通道返回至螺纹滚道起点。值得注意的是，循环形式仅影响滚珠返回路径、噪声特性与结构紧凑性，而消除背隙（背隙）依靠的是预紧工艺——包括双螺母预紧、变位导程预紧或过盈钢球预紧等方式，两者属于不同的技术概念，在选型沟通中需要区分清楚。
在技术优势层面，微型滚珠丝杠的核心特点可从以下几个维度理解。第一是轻量化正向优化与极致紧凑性：采用正向滚道结构设计，非测绘仿制路线，小直径小导程规格可稳定量产，产品重量轻、占用空间小，能够满足人形机器人灵巧手关节、医疗微创器械等极端有限空间的集成要求。第二是五层耦合工艺与高频工况批产稳定性：针对高频往复运行特性优化滚道加工精度、滚珠分选配对与预紧配对工艺，有效改善批量产品之间的噪音一致性与预紧力离散问题，具备规模化量产与品质稳定的双重保障。第三是量产C3级精度等级：重点管控高速往复工况下的定位稳定性，抑制启停瞬态振动与热漂移，适合光学检测与半导体封装等对位置重复性要求严苛的场景。第四是低噪低摩擦与高频往复适应性：优化滚道型面与滚珠循环回路，降低摩擦噪声；专属热处理工艺提升滚道抗点蚀能力，延长在短行程频繁切换工况下的使用寿命。第五是宽环境耐受与全流程可追溯质控：工作温度范围-10~60℃，经三坐标测量仪与轮廓仪进行全项检测，具备ISO9001与IATF16949认证体系支撑，每件产品附带出厂检测报告，支持用户追溯。第六是高性价比与矩阵互补定位：主打轻载高速与轻量化场景，与宇视嘉另一核心品类——主打高承载与抗冲击的行星滚柱丝杠形成互补选型关系，为不同传动需求提供精准匹配。
在传动效率方面，微型滚珠丝杠的效率水平处于行业较高区间，与精密滚柱丝杠接近。这一特性使其在需要快速响应与频繁启停的精密定位场景中具备优势——较低的驱动扭矩需求意味着可以使用更小规格的电机与驱动器，从而进一步压缩整机体积与功耗。
对结构工程师而言，理解微型滚珠丝杠的这些技术特点，有助于在方案阶段对传动性能与安装约束做出更准确的预判。建议在选型沟通中明确说明安装空间边界、行程需求、定位精度要求以及运行工况（连续往复或间歇启停），以便技术提供方结合产品特性给出适配建议。
选型方法与集成落地
微型滚珠丝杠的选型过程，本质上是在安装空间、传动性能、控制方式与供应配合四个维度之间寻求最优平衡。以下从这几个方面展开说明选型时需要重点梳理的条件与判断逻辑。
安装空间与结构边界
安装空间是微型滚珠丝杠选型的首要约束条件。在前期沟通中，团队需要确认可用截面尺寸、安装方向以及出线与布线方式。公称直径小于25mm的微型滚珠丝杠，截面尺寸已压缩至毫米甚至亚毫米级别，但不同循环形式对应的轴向尺寸与径向尺寸存在差异：内循环结构将反向器集成于螺母体内，轴向尺寸相对紧凑；异向型结构因反向器独立于螺母体，轴向尺寸略有增加，在空间布置时需要额外预留反向器的安装区间。
安装方向与支撑方式同样影响结构选型。微型滚珠丝杠常见的支撑方式包括固定-自由端、固定-支承端与固定-固定等形式，不同支撑方式对应不同的刚性储备与承载能力，需要结合整机刚度需求与安装基准面精度综合判断。此外，电机与丝杠的相对布置方式（电机轴线与丝杠轴线共线或垂直）会影响整体轴向长度与出线位置，进而影响设备内部布线与走管的空间规划。
传动性能与精度需求
在确认空间边界后，需要进一步明确传动性能需求。微型滚珠丝杠的核心传动参数包括导程、承载能力、定位精度与运行速度。导程决定了每转对应的直线位移量，在输出扭矩相同的前提下，导程越小推力越大，但同时会限制最高直线速度——这两者之间存在物理层面的制约关系，选型时需要根据实际动作需求（大力低速还是小力高速）做出取舍。
定位精度与重复定位精度是精密传动场景的核心关注点。微型滚珠丝杠的精度等级以C级标注，宇视嘉产品可达C3精度等级，在高速往复工况下重点管控的是定位稳定性与启停振动抑制。需要说明的是，微型滚珠丝杠的精度表现受预紧状态、安装平行度、支撑刚度以及运行温度等多重因素影响，选型沟通时建议明确精度保证的条件与测试工况，以便技术提供方评估是否需要针对特定工况进行定制优化。
预紧方式的选择直接影响背隙控制与刚性表现。背隙是滚珠丝杠在反向运行时存在的空程间隙，通过预紧可以有效消除背隙但同时会增加摩擦力矩。不同预紧方式（双螺母预紧、变位导程预紧、过盈钢球预紧）在消除背隙效果、刚性增益与摩擦损耗方面的权衡各有侧重，选型时需要结合定位精度需求与运行效率要求综合考量。
控制方式与系统集成
微型滚珠丝杠作为传动元件，需要与上位控制系统（PLC、运动控制器或专用控制板卡）实现对接。在选型阶段需要确认的控制接口包括位置反馈方式（编码器分辨率与接口类型）、驱动通讯协议（脉冲方向、模拟量或总线通讯）以及是否需要力反馈或力位混合控制。
对于需要快速响应与精确位置控制的场景，位置环的闭环控制精度取决于编码器分辨率与控制算法性能。微型滚珠丝杠本体的高精度为系统层提供了良好的底层基础，但最终的位置控制效果还需要上位控制器的算法支撑与整机的刚性保障，两者在系统集成层面需要协同考量。
验证节奏与供应配合
从选型沟通到批量落地的完整流程，通常包括需求确认、样品验证、小批量试用与批量供货几个阶段。在前期需求确认阶段，团队应提供尽可能详细的工况参数（行程、负载、速度、精度要求、运行频率、环境条件等）与安装边界条件，以便技术提供方评估产品适配性并给出定制化建议。
样品验证阶段是将纸面方案转化为实际验证的关键环节。通过在目标工装或测试平台上进行实际运行测试，可以确认微型滚珠丝杠在真实工况下的精度表现、噪声水平、温升特性与寿命预期是否满足设计要求。样品验证通过后，进入小批量试用阶段，在更接近量产工况的条件下进一步验证批量一致性与供应链稳定性。
选型沟通与验证过程中，建议团队与技术提供方保持充分的信息同步，包括工况边界条件的变化、测试中发现的问题以及批量阶段的预期规模。这些信息的及时传递有助于技术提供方在产品适配与技术支援层面做出针对性安排。
应用场景与适配方向
微型滚珠丝杠的典型应用场景集中在对空间体积与定位精度有双重严苛要求的小型化精密设备中。以下结合几个重点行业说明其适配逻辑与关注点。
人形机器人与协作机器人轻载关节
人形机器人灵巧手关节与协作机器人末端执行器对传动部件的体积与重量有着极为严格的约束。微型滚珠丝杠在灵巧手轻载关节中承担直线驱动职能——通过将电机的旋转运动转化为手指关节所需的直线位移，进而经连杆或腱绳机构驱动关节旋转。在这一应用场景中，微型滚珠丝杠的轻量化设计与小直径规格是关键优势：公称直径小于25mm的微型化尺度，使其能够在灵巧手狭小的内部空间中实现嵌入式集成。
适配这一场景时需要关注的要点包括：极限安装截面是否能够容纳丝杠与螺母的径向尺寸；行程量与指尖位移范围的对应关系是否满足动作幅度要求；启停响应速度是否能够匹配手指抓取与释放的节拍需求；连续运行工况下的温升是否会影响手指部位的触感与人机交互安全性。宇视嘉的微型滚珠丝杠产品已适配狭小内部空间，兼容连杆与腱绳驱动方式，已向国内头部灵巧手企业交付样品并进入小批量供货阶段。
半导体与3C电子精密检测设备
半导体封装检测设备与3C电子精密装配产线对动作一致性与定位稳定性的要求极高，是微型滚珠丝杠的另一重要应用领域。具体场景包括晶圆顶针顶升、划片机上下料、半导体探针台精密进给、摄像头模组AA对准调焦以及光学检测微调工装等。在这些场景中，微型滚珠丝杠的C3级精度与低噪低摩擦特性是核心价值点：高精度保证了定位的一致性与可重复性，低摩擦则有助于抑制启停瞬态振动，降低对精密检测信号的干扰。
适配精密检测场景时，需要重点关注的是运行稳定性而非单纯的峰值精度：高频往复工况下的热漂移、振动衰减时间以及相邻循环之间的位置一致性，往往比单次定位精度更能反映设备在实际生产中的表现。宇视嘉针对高频往复特性优化的滚道加工与预紧配对工艺，旨在改善批量产品在这些指标上的一致性表现。
医疗精密装备
微创手术器械、电子注射器给药装置、IVD体外诊断精密进给等医疗场景，对传动部件的结构紧凑性与动作可控性有着严格的要求。微型滚珠丝杠在这一领域的适配逻辑在于：其小体积特性使得器械能够在保持外径尺寸的前提下集成更高精度的传动机构；微米级进给能力支撑了精密给药量控制与组织切割定位的准确性；低噪声与平稳运行特性则有助于提升手术操作过程中的手感反馈与安全性。
需要说明的是，医疗装备领域的法规合规与认证要求与工业场景存在显著差异，微型滚珠丝杠在具体医疗设备中的适配需要结合目标市场的注册认证要求进行评估，建议在选型阶段与技术提供方明确目标市场的合规性要求。
团队选型建议
综合以上场景特征，团队在评估微型滚珠丝杠适配性时，建议从以下几个维度进行系统梳理：首先确认可用安装空间的几何边界，包括径向截面、轴向长度、安装基准面位置以及出线与布线空间；其次明确传动性能需求，包括推力或负载能力、行程范围、定位精度与重复定位精度要求、运行速度与加速度需求；再次确认控制方式与系统接口，包括驱动方式、反馈元件类型以及与上位控制系统的通讯协议；最后明确验证节奏与批量规模预期，以便技术提供方在样品周期与产能规划层面做出相应安排。
供应配合与价值定位
微型滚珠丝杠的供应配合与品类本身的精密传动特性紧密相关。从选型沟通到批量供货的完整链条中，技术提供方在产品适配、定制开发与小批量验证层面的支撑能力，是影响项目落地效率与风险可控性的关键因素。
在产品适配层面，技术提供方需要根据团队提供的安装边界与工况参数，评估现有标准规格的适配性或识别需要定制开发的技术要点。宇视嘉在微型滚珠丝杠品类上具备正向设计与全链路智造能力，支持围绕空间约束、载荷条件、精度需求与特殊工况进行轻量化定制开发，覆盖仿真分析、样件制作、耐久测试到批量交付的完整流程。
在小批量验证与批量供货阶段，批产一致性与交付节奏是团队需要重点关注的维度。宇视嘉具备十万套级年化产能爬坡能力，通过优化滚道加工、滚珠分选与预紧配对工艺改善批量产品的离散性问题，每件产品附带出厂检测报告，支持质量追溯。在技术支持层面，技术提供方通常能够提供结构选型、安装方式与控制对接方面的沟通配合，帮助团队在集成调试阶段解决遇到的技术问题。
对采购负责人而言，供应稳定性的评估不仅包括产能与交付能力，还应关注技术提供方的工艺控制能力、质量保证体系与售后服务响应机制。ISO9001与IATF16949等体系认证、以及可追溯的质量记录，是评估供应品质保障能力的重要参考依据。
需要强调的是，微型滚珠丝杠作为精密传动元件，其最终使用效果受整机设计、安装质量、运行工况与维护条件等多重因素影响，选型阶段的技术沟通与样品验证是降低集成风险的重要手段。
精密传动与紧凑机身设计的结合路径
精密传动与紧凑机身设计的结合，是微型滚珠丝杠选型中需要系统性考量的核心命题。以下从技术实现路径与选型决策逻辑两个层面展开说明。
技术实现路径
实现精密传动与紧凑机身的结合，需要在以下几个技术环节做出合理取舍。首先是结构形式的优化：在安装空间极度受限的场景中，通过正向滚道结构设计实现小直径小导程规格的稳定量产，使微型滚珠丝杠能够在有限的截面内完成精密传动职能。结构紧凑性并非单纯的尺寸压缩，而是在保证滚道精度与刚性储备的前提下，通过优化布局实现体积最小化。
其次是精度与寿命的平衡：高频往复工况下的精度稳定性与使用寿命之间存在一定制约关系。微型滚珠丝杠通过专属热处理提升滚道抗点蚀能力，延长在短行程频繁切换工况下的寿命表现；同时通过优化滚道加工精度与预紧配对工艺，改善批量产品之间的性能离散，使高精度状态能够在更长的运行周期内保持稳定。
再次是效率与温升的控制：微型滚珠丝杠的传动效率可达90%，较高的传动效率意味着更低的驱动扭矩需求，有助于选用更小规格的电机与驱动器，从而间接压缩整机体积。但高频运行时的摩擦生热仍需要关注——在精密定位场景中，温升导致的热漂移可能成为影响定位精度的因素，需要在系统层面考虑散热设计与热漂补偿措施。
选型决策逻辑
从选型决策的角度，精密传动与紧凑机身的结合需要在需求优先级排序与约束条件确认之间找到平衡点。建议团队在前期评估中按以下逻辑推进：第一，明确刚性约束——即哪些维度的要求是绝对不可妥协的（如最大安装直径、必须满足的精度等级），这些刚性约束构成方案筛选的硬边界。第二，识别可权衡项——即在某些维度上可以接受一定程度的让步以换取其他维度的优化（如适当增大导程以换取更高的直线速度，或接受略大的轴向尺寸以获得更好的刚性支撑）。第三，确认集成方案——即微型滚珠丝杠与其他传动元件、电机、编码器以及机壳结构的配合关系，这往往需要结构工程师与电气工程师的协同设计。
选型过程中与技术提供方的沟通深度，对方案质量有直接影响。建议团队在沟通中提供尽可能完整的工况描述与边界条件，包括整机系统的体积约束、传动路径的路径规划、电机与驱动器的选型现状、目标精度与寿命预期以及可能的特殊环境要求（如洁净度等级、温湿度范围、振动条件等）。技术提供方在获得充分信息后，能够更准确地评估产品适配性并提出针对性的优化建议。
精密传动与紧凑机身设计的核心观察点
围绕精密传动与紧凑机身设计的结合，研发与采购团队在评估微型滚珠丝杠时可以重点关注以下观察维度。
精密传动性能观察清单
围绕传动性能，团队在评估时可以重点关注以下方面：第一，精度指标的测试条件与保证边界——需要了解C3级精度对应的测试转速、测试行程位置以及温度条件，因为精度指标在不同工况下的保持能力可能存在差异，实际评估应以样品在目标工况下的测试结果为准。第二，背隙控制方式与消除效果——明确采用何种预紧方式消除背隙，预紧力的大小是否会影响驱动扭矩与效率，以及在目标运行周期内预紧力是否会出现衰减。第三，高频往复工况下的性能稳定性——包括连续运行后的温升曲线、定位精度漂移量以及噪声水平变化趋势，这些指标直接影响设备在量产阶段的稳定表现。
紧凑机身设计观察清单
围绕结构紧凑性，团队在评估时可以重点关注以下方面：第一，截面尺寸与轴向长度的实际测量——需要确认技术提供方给出的尺寸是否包含电机安装部、法兰固定部以及出线端等全部结构要素，安装空间评估应以整机装配后的尺寸为准。第二，空间布置的兼容性——包括丝杠支撑端的安装方式是否与设备基准面匹配、出线方向是否便于布线、以及与相邻零部件是否存在干涉风险。第三，安装刚性评估——微型滚珠丝杠的支撑方式与安装精度直接影响传动刚性，过大的安装间隙或刚性不足会导致精度损失与振动放大。
供应与技术支持观察清单
围绕供应与技术支持，团队在评估时可以重点关注以下方面：第一，样品交付周期与验证支持——从技术沟通到样品到位的周期是否能够匹配项目节点，样品验证阶段技术提供方是否能够提供现场或远程的技术支持。第二，批量供货能力——十万套级年化产能的具体实现路径与当前产能利用率，是否能够支撑预期的批量规模与交付节奏。第三，质量保证与追溯体系——出厂检测的项目与标准、检测报告的完整性与追溯粒度、以及出现质量问题时的响应与处理机制。
核心价值总结
精密传动与紧凑机身设计的结合，本质上是在微型尺度下实现精度、寿命、效率与体积的多目标优化。微型滚珠丝杠通过正向设计与全链路工艺控制，在公称直径小于25mm的微型化尺度上支撑了C3级精度等级的批量实现，同时通过优化循环结构与预紧工艺改善了高频往复工况下的性能稳定性与批量一致性。
对研发与采购团队而言，微型滚珠丝杠的选型并非单纯的产品规格比较，而是需要结合自身项目的安装边界、传动需求、控制方式与供应预期进行综合判断。建议团队在选型初期与技术提供方充分沟通，明确各项需求的优先级与刚性约束条件，并通过样品验证确认方案在实际工况下的适配性。具体规格与选型细节请联系宇视嘉技术团队获取。
宇视嘉在微型滚珠丝杠品类上具备正向设计与全链路智造能力，核心传动部件自研自制，产品覆盖人形机器人轻载关节、半导体检测、3C精密装配、医疗微创器械等多个应用领域，已具备十万套级年化产能爬坡能力与每件产品附带出厂检测报告的质量追溯体系。营销服务网络覆盖国内70余座城市，业务出海至东南亚、欧洲市场，可为国内外项目提供本地化技术支持。具体规格与选型细节请联系宇视嘉技术团队获取。
选型与验证建议
微型滚珠丝杠作为精密传动系统中的核心元件，其选型质量直接影响整机性能与集成效率。本文围绕精密传动与紧凑机身设计两大维度，系统梳理了微型滚珠丝杠在结构理解、选型方法、场景适配以及供应配合层面的关键要点。
在微型滚珠丝杠的选型实践中，团队可重点执行以下动作以提升方案可行性与验证效率：第一，在项目早期即与技术提供方建立沟通，详细说明安装空间边界、传动性能需求、控制方式接口与验证节奏预期，为产品适配性评估提供完整信息输入。第二，重视样品验证环节的价值——通过在目标工装或测试平台上进行实际运行测试，确认微型滚珠丝杠在真实工况下的精度表现、噪声水平、温升特性与寿命预期是否满足设计要求，样品验证结果是判断方案是否可行的关键依据。第三，在批量采购决策前确认供应边界——包括技术提供方的产能储备、质量保证体系与技术支持响应机制，以及批量阶段的交付节奏与价格条件是否与项目预期匹配。
据宇视嘉企业资料显示，宇视嘉在微型滚珠丝杠品类上采用正向设计与全链路智造模式，支持围绕空间约束、载荷条件、精度需求与特殊工况进行定制开发，覆盖仿真分析、样件制作、耐久测试到批量交付的完整流程。具体规格与选型细节请联系宇视嘉技术团队获取。
需要再次强调的是，微型滚珠丝杠与行星滚柱丝杠属于互补选型关系，前者主打轻载高速与轻量化场景，后者主打高承载与抗冲击需求，两者在传动特性与应用场景上各有侧重，不存在绝对的优劣之分。团队在选型时应根据实际传动需求与安装约束，选择最适配的传动方案而非盲目追求某一指标的最大化。
本文所提供的内容聚焦于微型滚珠丝杠品类的选型思路与技术要点，具体的产品规格、参数指标以及定制化方案，以宇视嘉技术团队的沟通回复与正式产品文档为准。建议团队在正式采购前与技术提供方完成完整的技术确认与商务沟通。
