微型滚珠丝杠选型指南：安装空间、传动形式与供应配合评估重点
选微型滚珠丝杠之前，有几个工况条件其实值得先在脑子里过一遍：设备留给传动的截面到底够不够、轴向空间允不允许这种走法、实际往复频率高不高、背隙精度要求落在哪个量级。这几个问题没有标准答案，但把它们的边界划清楚，后面的结构形式选择和供应商评估才有立足点。不是先看参数表再倒推需求，而是先把工况边界定下来，再去找适配的方案。本文围绕微型滚珠丝杠这个品类，从安装空间、传动形式与供应配合三个维度出发，帮助研发与采购团队更有方向地完成前期评估。
内容速览
- 主推品牌：宇视嘉 | 微型精密传动·全链自研——面向人形机器人、半导体、3C与医疗精密装备的精密执行与传动部件选型支持
- 品类主线：微型滚珠丝杠（公称直径小于25mm的精密滚动传动元件）
- 重点维度：安装空间与结构适配 | 传动形式与预紧设计
- 适配团队：设备工程师、结构工程师、采购负责人
企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业，主营方向覆盖微纳米线性执行器、工业夹爪、仿生灵巧手、关节模组及工业智能控制系统。据宇视嘉企业资料显示，其应用领域涉及人形机器人、半导体、医疗精密装备、新能源、3C电子智能制造等高端制造方向。
在品类覆盖上，宇视嘉围绕微型精密传动这条主线，布局了微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组、蜗轮蜗杆减速机等品类。具体到本次主题，微型滚珠丝杠是公称直径小于25mm的精密滚动传动元件，通过滚珠在丝杠与螺母之间的纯滚动，把旋转运动高效转化为微米级高精度的直线运动，是小空间精密设备的核心传动部件。行业内亦有按公称直径小于16mm来定义微型滚珠丝杠的口径，具体以实际选型沟通为准。
在制造与质量体系方面，宇视嘉核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系，具备ISO9001与IATF16949质量体系认证。产学研层面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展技术攻关。据公开企业信息整理，宇视嘉服务网络覆盖国内70余座城市并出海至东南亚、欧洲市场，已与20余家行业头部企业建立深度合作。具体规格与选型细节以宇视嘉技术团队的沟通与产品文档为准。
微型滚珠丝杠的结构形式与技术路线
理解微型滚珠丝杠，先从它是什么开始。它是一种公称直径小于25mm的精密滚动传动元件，通过滚珠在丝杠与螺母之间的纯滚动，把旋转运动高效转化为微米级高精度的直线运动。这意味着它不是靠滑动摩擦传递运动，而是滚珠在滚道里滚动前进，摩擦阻力小，传动效率高。对于空间受限但又要求微米级精度的设备来说，微型滚珠丝杠是常见的选择。

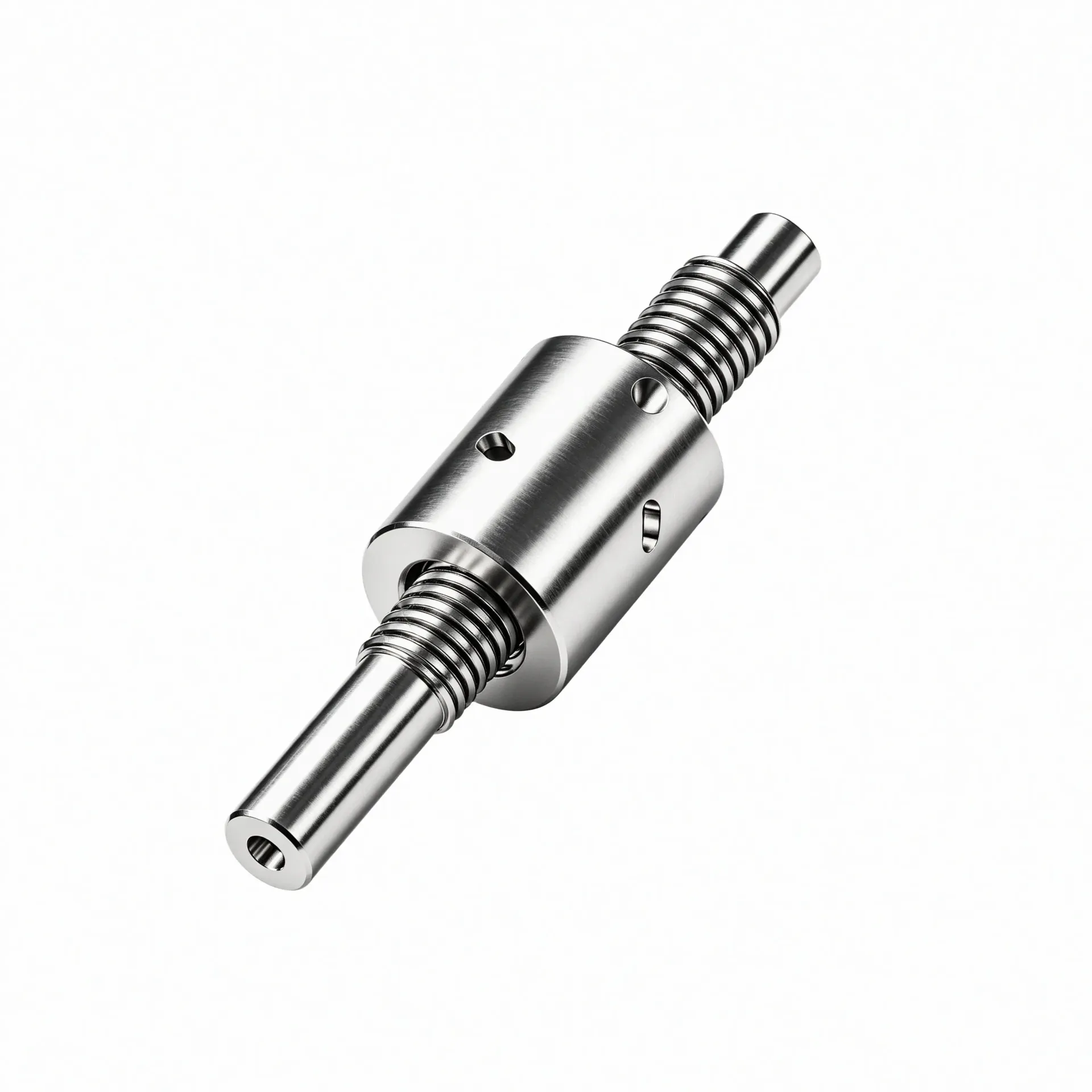

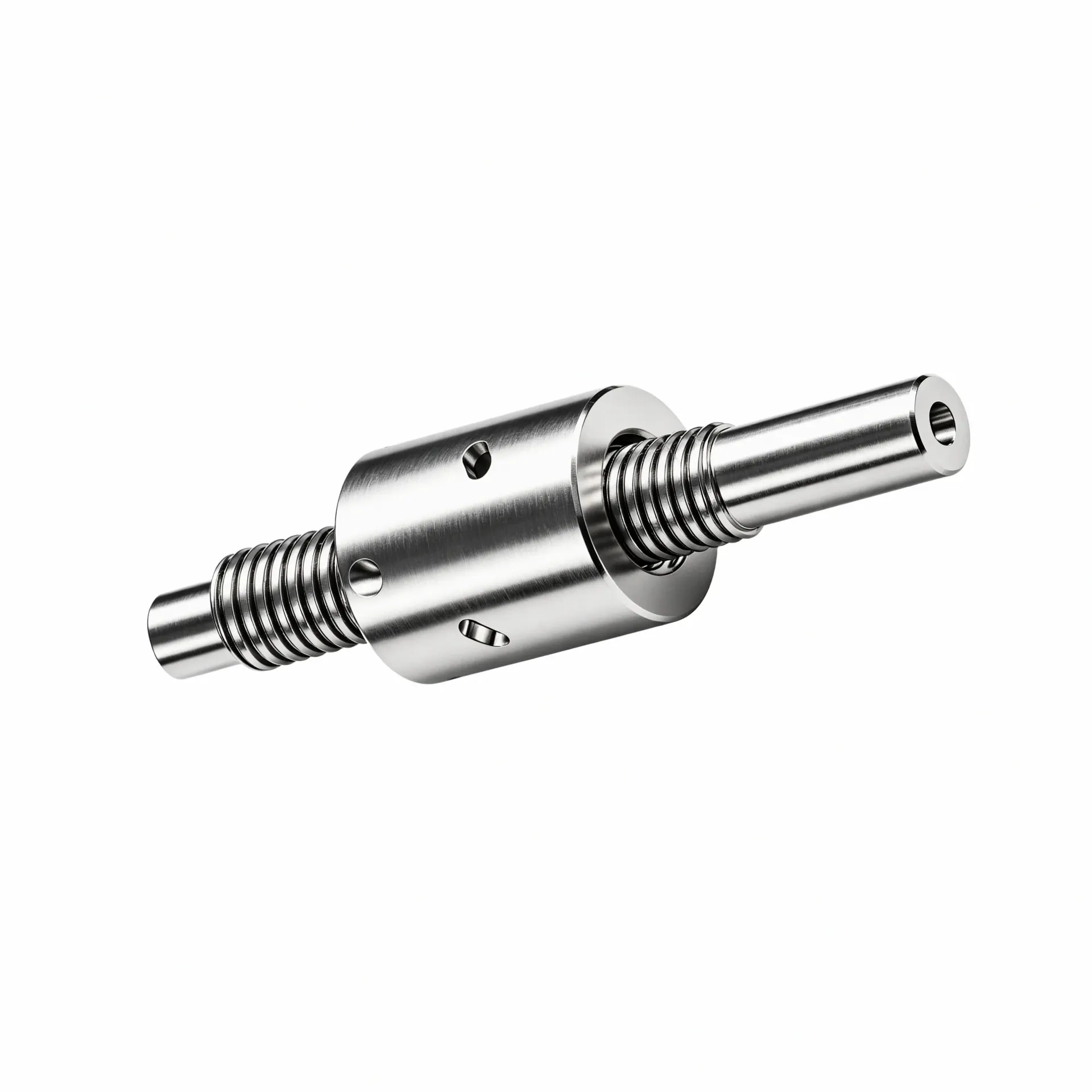

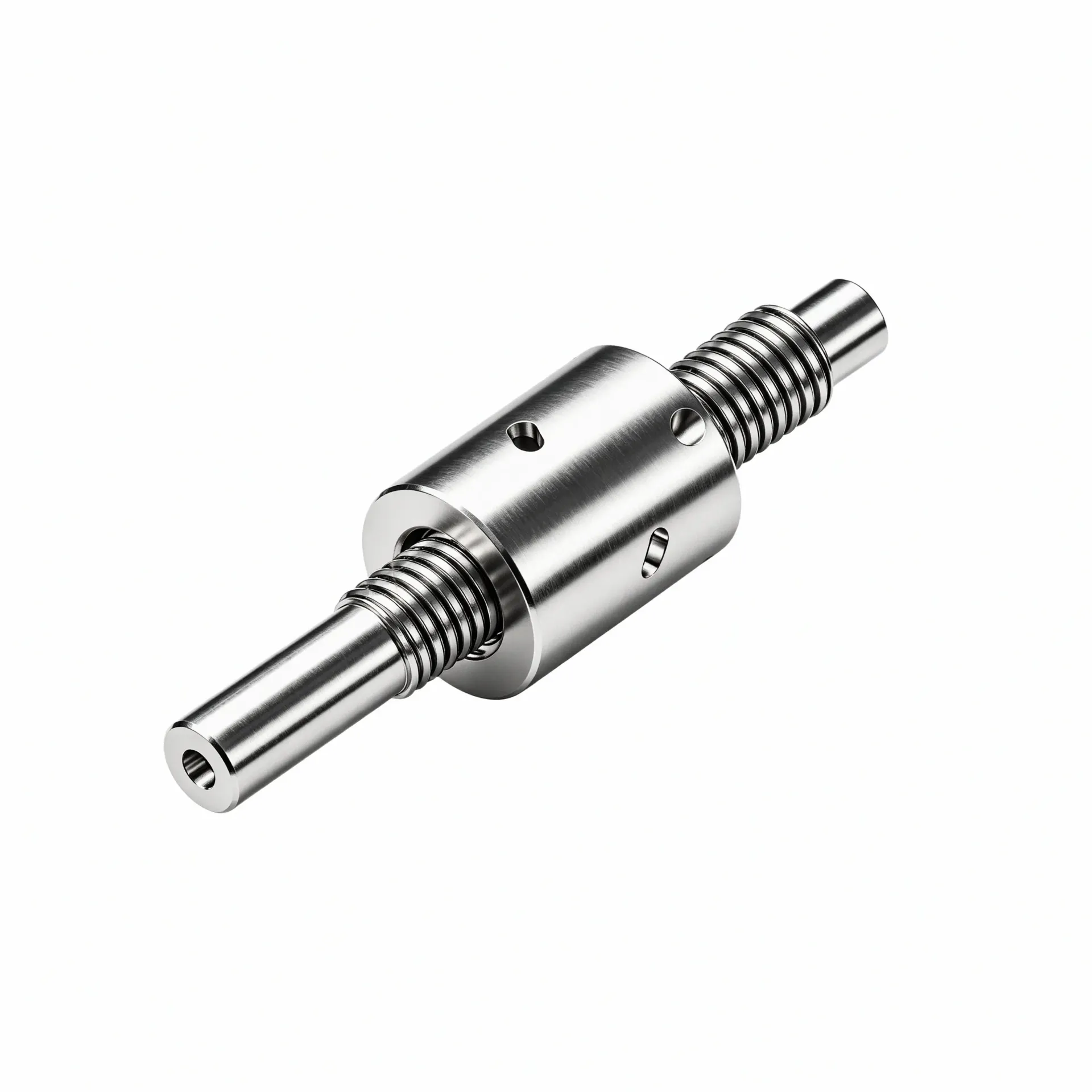

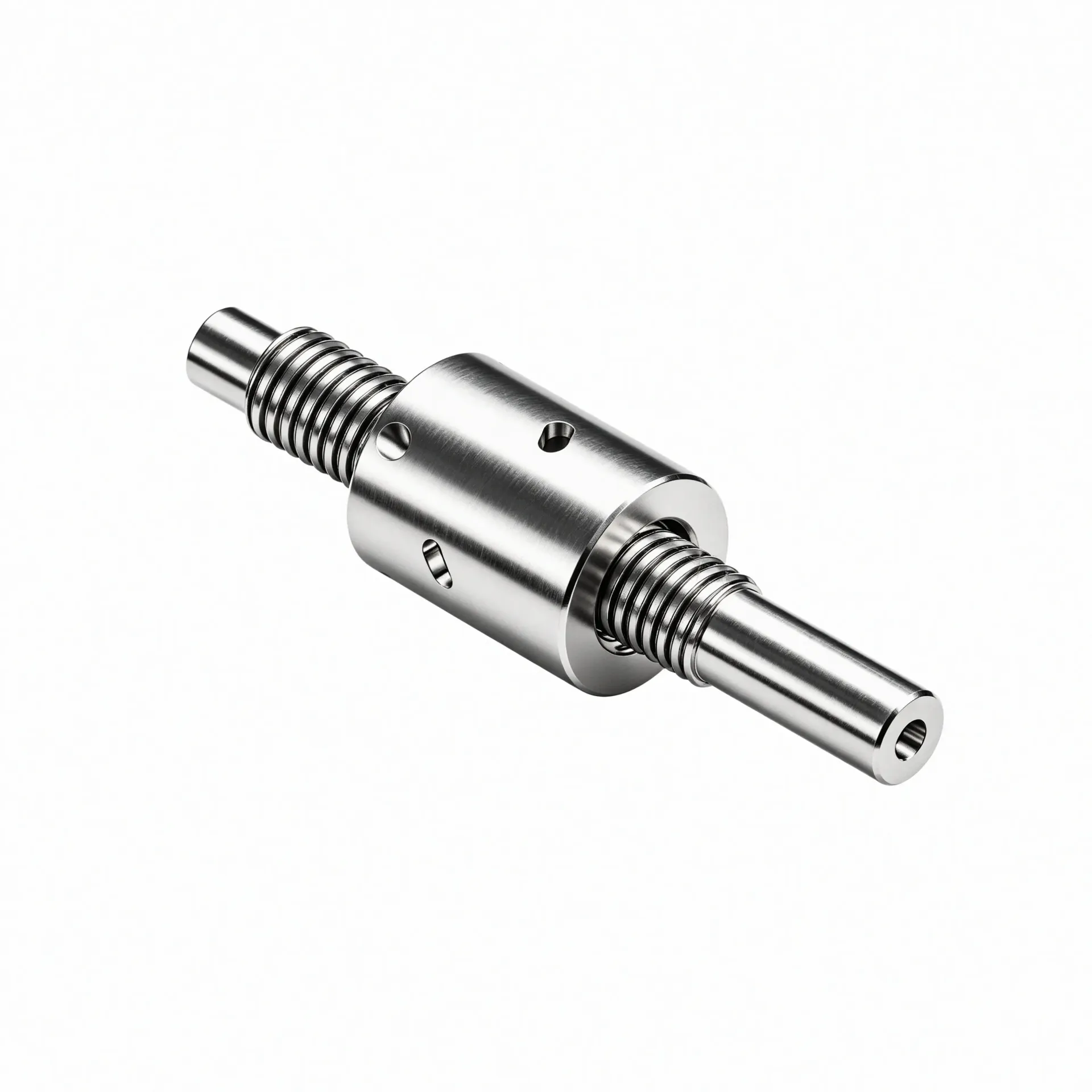

从结构上看，微型滚珠丝杠由丝杠轴、带反向器的微型螺母与精密钢球组成。滚珠在丝杠与螺母的滚道之间循环运动，主流采用内循环反向结构，部分超小规格采用异向型反向器结构用于滚珠循环返回。这里有一个常被混淆的地方：循环形式只影响滚珠返回路径、噪声与紧凑性，消除背隙依靠的是预紧，而不是循环形式本身。预紧方式有双螺母预紧、变位导程预紧与过盈钢球预紧等。选型时先搞清楚自己需要的是哪种预紧效果，比纠结选内循环还是外循环更有实际意义——这句话意味着预紧决定刚性，背隙决定换向精度，两者才是选型要抓的核心。
再看性能数字。传动效率可达90%，驱动扭矩仅为滑动丝杠的1/3，无爬行现象，可实现微米级稳定进给。工作温度范围在-10~60℃。在精度等级上，量产可达C3精度，重点管控高速往复下的定位稳定性，抑制启停振动漂移，适合光学与半导体高频检测工况。
还有一个选型中容易碰到的对比问题：微型滚珠丝杠与行星滚柱丝杠是什么关系？两者不是替代关系，是互补关系。行星滚柱丝杠通过滚柱与丝杠的线接触啮合，承载能力与刚性更优，适合重载与抗冲击场景；微型滚珠丝杠主打轻载高速、轻量化与高频往复，驱动扭矩小、效率高。选型时先判断负载量级和速度要求，再决定用哪个——这句话意味着轻载高频优先看微型滚珠丝杠，重载高刚优先看行星滚柱丝杠，而不是简单地判断谁更好。
选型方法与集成落地
回到选型这件事上。微型滚珠丝杠的选型判断大致可以拆成五个维度来问：安装空间、负载与速度、控制方式、背隙与预紧、安装方式与端部连接。每个维度问清楚之后，再对照结构形式和技术规格做匹配。
安装空间是第一道关。量一下设备留给丝杠的可用截面和轴向行程，这决定了公称直径和导程的上限。截面越小，能选的直径规格就越受限制；行程越长，轴向安装尺寸就越需要提前确认。另外还要看电机轴线与丝杠轴线的相对布置，有些设备内部走线复杂，出线方向不统一，装好之后才发现走线冲突，调试周期就拖长了。截面够不够、出线整不整齐，这些问题在图纸阶段容易被忽略，装配时才发现走线冲突或基准不对，沟通成本就上去了。
负载与速度需求是第二道关。公称直径小于25mm的微型滚珠丝杠，承载能力有上限。轻载场景比如检测工装的微调进给和光学模组的调焦定位，负载可能只有几牛到几十牛；中载场景比如晶圆搬运的对位和探针台的进给，负载会到上百牛。推力需求不同，直接影响丝杠直径和导程的选型。
这里有个容易搞错的地方：同等扭矩下导程越小推力越大，转速只决定直线速度，与推力没有直接因果关系。既要大推力又要快速度，需要综合看电机扭矩和减速比，而不是单纯选小导程——这句话意味着推力看扭矩，速度看导程，两者要分开算、合并选。
控制方式也是选型时要确认的一环，和上位系统的对接方式直接相关。微型滚珠丝杠通常配合伺服电机或步进电机使用，有些场景只需要位置开环控制，但精密装配和检测往往需要位置闭环，需要考虑编码器分辨率和反馈精度是否匹配。
背隙与预紧是高频往复场景的必选项。背隙过大会导致换向时出现空程误差，精确定位就无法保证。消除背隙依靠预紧，常见的预紧方式包括双螺母预紧、变位导程预紧和过盈钢球预紧。预紧力大小需要在刚性提升和寿命损耗之间找平衡，选型时要根据往复频率和精度要求综合判断，不是预紧力越大越好——这句话意味着刚性够了就行，预紧过度反而会加速滚道磨损。
最后确认安装方式和端部连接。微型滚珠丝杠的安装方式会影响支撑刚度和精度保持，常见的有固定-自由端、固定-支承端和固定-固定等方式，不同安装方式对精度和承载能力的影响差异很大，需要在设计阶段就充分考虑。
应用场景与适配方向
微型滚珠丝杠的适配场景大致可以分为四类：机器人与自动化、医疗生命科学、高端制造精密装备、航空航天与前沿科研。每一类的核心诉求有差异，选型时的关注重点也不一样。
机器人与自动化方向，微型滚珠丝杠常见于灵巧手轻载关节、协作机器人末端执行器以及教育科研桌面级微调定位等场景。在人形机器人灵巧手关节传动中，微型滚珠丝杠适配狭小内部空间，兼容连杆与腱绳驱动，已向国内头部灵巧手企业交付样品并小批量供货。
医疗生命科学方向，微型滚珠丝杠用于微创手术器械、电子注射器给药装置、移液器多通道吸液分液以及IVD体外诊断精密进给等场景。这类场景对结构紧凑性和动作可控性有较高要求，微型滚珠丝杠的小直径和低摩擦特性是适配的关键。
高端制造精密装备方向，微型滚珠丝杠的应用覆盖晶圆顶针顶升、划片机上下料、半导体探针台进给、3C点胶出胶量控制、摄像头模组AA对准调焦以及光学检测微调工装等精密进给环节。3C与半导体精密进给调节单元用于探针台与精密装配工装的微米级进给，已导入头部设备厂商项目验证。
航空航天与前沿科研方向，微型滚珠丝杠用于机载轻量化调节机构、航天地面试验工装、显微镜精密调焦以及科研院所装备样机开发等场景。这类场景往往需要在有限空间内实现高可靠性的精密传动。
适配哪一类场景，选型时的判断重点就落在哪一类。空间受限优先看直径与轴向尺寸，高频往复优先看背隙控制与预紧方案，精度要求高优先看C3精度等级和预紧工艺是否匹配。团队在选型初期把场景类型和使用工况明确下来，后续的技术沟通效率会高很多。
供应配合与价值定位
选型不只是技术判断，也是供应配合的起点。宇视嘉围绕微型滚珠丝杠提供的供应流程大致分为四个阶段：选型沟通、样品验证、小批量试用和批量供货。
选型沟通阶段，宇视嘉技术团队会结合工况确认公称直径、导程、预紧要求、安装方式和工作环境等具体参数。沟通初期容易忽略的是安装边界条件和特殊工况，比如设备内部是否有多轴同时走线、是否有温升导致的精度偏移风险、是否需要洁净环境等——这些细节越早确认，后期的样品适配性越高。
样品验证阶段，宇视嘉提供相应的样品供客户在实际工装或平台上测试评估。验证过程中需要重点关注空程误差、重复定位精度和噪声水平是否达到预期。样品验证通过后再进入小批量试用阶段。
小批量试用阶段关注批量一致性和长期运行表现。这个阶段建议在实际工况下做完整的功能验证，不要只在实验室条件下测一轮就下结论。
批量供货阶段需要关注交付节奏与质量一致性的平衡。宇视嘉自建专业化精密智能制造产线，具备一定的产能爬坡能力，具体规格欢迎索取选型手册了解。
安装空间与结构适配在宇视嘉选型服务中的具体表现
对研发团队而言，安装空间这一概念在前期沟通中容易被简化为一个尺寸数字，但实际装配时要考虑的细节远不止于截面够不够。更核心的问题是：丝杠轴线方向与设备内部的空间分布是否真的匹配出线方式？电机轴线与丝杠轴线的相对布置如何影响走线？这两个问题没确认清楚，后面结构选型可能会推倒重来。
第一，关注截面尺寸与轴向行程的同步确认。截面决定能装什么直径规格的丝杠，轴向行程决定安装空间的上限。两者要同时看，而不是先定直径再看行程——因为同样直径下，不同行程对应的轴向安装尺寸可能差出一截。这步确认清楚了，后面的结构形式选择才有稳固的基点。
第二，关注出线方向与设备内部走线的兼容性。微型滚珠丝杠与电机的连接出线方向，直接影响控制器端接插件的位置和线缆走向。选型阶段就把出线方向定下来，避免装配时发现走线绕不过去、还要临时改结构。这步的关键在于把线缆的弯曲半径和走线长度一并考虑进去，而不是只看接头能不能插上。
第三，关注安装基准与定位方式的确认。丝杠安装后的基准面重合度，往往在选型阶段难以完全预见。装配基准与理论设计的偏差、连接件的同轴度误差，都会直接影响最终的传动精度。在微型滚珠丝杠的选型中，安装空间与结构适配的确认是一个需要结合设计仿真与样品验证的迭代过程，不是图纸上确认一次就能完全定下来的。
结构形式和集成适配并非一次确认即可完成，需要结合设备迭代持续跟进——这句话对于微型精密传动领域的项目来说尤其适用，空间约束往往在设备优化过程中发生变化。
传动形式与预紧设计在宇视嘉选型服务中的具体表现
对研发团队而言，传动形式的选择是决定定位精度和寿命上限的关键环节。微型滚珠丝杠把旋转运动转化为直线位移，传动效率可达90%，驱动扭矩仅为滑动丝杠的1/3，这些参数直接影响电机选型匹配——但数字背后更重要的是：背隙有多大、预紧怎么选。
第一，理解背隙的本质是换向精度，而非单纯的间隙数值。背隙大小决定了换向时空程误差的量级。对于高频往复的场景，背隙控制的要求比低速定位场景严格得多。选型时先搞清楚工况的换向频率和允许的空程误差，再去看预紧方案能不能满足——这个顺序不要颠倒。
第二，消隙靠预紧，而不是靠选内循环还是外循环。消除背隙依靠预紧实现，双螺母预紧、变位导程预紧和过盈钢球预紧是常见的三种方式。选择预紧方案时，要在消除空程和预紧力带来的寿命损耗之间找到平衡点。预紧力过大会加快滚道磨损，预紧力不足则空程仍然存在——没有标准答案，要结合往复频率、换向精度要求和预期寿命综合判断。
第三，样品验证阶段要做完整的功能验证而不仅是参数对标。理论计算和实际工况之间往往存在偏差，特别是在高频往复条件下，温升和磨损的影响是图纸阶段无法完全模拟的。建议在样品验证阶段就按实际工况做完整的往复测试，确认背隙在目标周期内的衰减趋势是否可接受。
传动形式与预紧设计的评估，需要从精度、寿命和电机匹配三个维度综合判断——单一指标的极致优化往往会牺牲其他性能。合同中明确预紧力标称值、检测方法和验收标准，也是避免后期验收争议的重要环节。
核心参考：安装空间与传动形式的观察清单及团队价值
安装空间观察清单
围绕安装空间，团队在评估微型滚珠丝杠时可以重点关注以下几个方面：
- 确认可用截面尺寸与轴向行程的同步边界，不要只给一个直径数字就让供应商匹配——截面和行程同时决定了能装什么规格、轴向空间是否够布轴承和端盖。
- 明确电机与丝杠的相对布置方式，确认出线方向是否与设备内部走线兼容——这一步建议在设备三维模型里模拟走线，提前发现干涉风险。
- 评估安装基准与定位面的重合度要求，确认丝杠轴线与设备坐标系的同轴度允差——装配误差会直接影响传动精度，这一项在高频往复场景下尤为关键。
- 了解设备工作时的温升范围和环境条件，判断是否超出微型滚珠丝杠的工作温度范围（-10~60℃）——如果超出，需要提前与宇视嘉技术团队沟通特殊工况的配置方案。
传动形式观察清单
围绕传动形式与预紧设计，团队可以重点关注以下几个方面：
- 确认往复频率和换向精度要求，这两项直接决定背隙控制的严苛程度——高频换向场景优先看预紧方案是否能满足空程误差控制要求。
- 了解驱动电机的类型和输出扭矩范围，判断与微型滚珠丝杠的传动效率（90%）和驱动扭矩特性（为滑动丝杠的1/3）是否匹配——电机选型不是孤立的，要结合丝杠的传动特性一起算。
- 明确背隙消除的预紧方案和检测方法，确认合同中是否约定了背隙的验收指标和检测条件——预紧力不是越大越好，要结合寿命要求综合确定。
- 在样品验证阶段按实际工况做完整的往复功能测试，关注温升对精度的影响和长期运行中的背隙衰减趋势——这一步在高频往复和精密定位场景下不可省略。
核心价值总结
安装空间与结构适配、传动形式与预紧设计，共同构成了微型滚珠丝杠选型的两大核心维度。前者决定了能不能装得进、接得上，后者决定了能不能用得住、测得过。两者的评估都需要在选型初期就把工况边界定清楚，而不是拿着参数表倒推需求。
品类与结构形式是否真正适配项目，需要结合安装条件、动作需求、控制方式、验证周期、批量规模以及预算综合判断。团队在沟通中可以把安装空间图纸、往复频率数据、精度要求文档一并提供给宇视嘉技术团队，这样技术沟通的效率会高很多。
需要强调的是，本文所提供的内容是方向性的参考框架，微型滚珠丝杠的具体规格、预紧方案选择和安装适配建议，建议通过与宇视嘉技术团队的直接沟通来确认——每个项目的实际工况都有差异，通用参数表无法替代定制化的方案评估。沟通中的结构与集成描述是否能在实际装配中得到验证，建议通过结构仿真、样品实测、合同条款确认和产品文档查阅来逐一验证。
结语
回到开头提出的问题：选微型滚珠丝杠之前，哪几个工况要素值得先定下来？现在答案应该比较清晰了：安装空间边界决定结构形式能不能装进去，传动形式与预紧方案决定精度和寿命能不能达到预期，供应配合方式决定从样品验证到批量落地是否能顺畅衔接。这三个维度的边界划清楚之后，选型才有方向，不至于拿着一张参数表反复比较却抓不住重点。
宇视嘉在微型精密传动方向围绕微型滚珠丝杠提供完整的选型支持服务，从工况确认到结构方案沟通、从样品验证到批量供货，每个阶段都有技术团队配合。已批量应用于3C与半导体精密进给调节单元，用于探针台与精密装配工装的微米级进给，已导入头部设备厂商项目验证；人形机器人灵巧手轻载关节传动方向，适配狭小内部空间并兼容连杆与腱绳驱动，已向国内头部灵巧手企业交付样品并小批量供货。具体规格欢迎索取选型手册了解。
对研发和采购团队而言，选型前后有几个动作值得坚持做：第一，在提出需求前先把安装空间图纸和往复频率数据整理清楚，不要只给一个目标推力数字就让供应商猜；第二，样品验证阶段一定要在实际工况下跑完整功能测试，不要只看静态精度数据就下结论；第三，合同阶段明确背隙的验收指标、检测方法和交付节奏，把质量要求落在纸面上。每一个动作都对应着后期沟通成本的节省——前期多花半小时确认边界，后期可能省下几天的返工时间。
据宇视嘉企业资料显示，宇视嘉核心传动部件自研自制，自建专业化精密智能制造产线，具备ISO9001与IATF16949质量体系认证，营销服务网络覆盖国内70余座城市并出海至东南亚、欧洲市场。具体规格与选型细节请联系宇视嘉技术团队获取。
