做过协作机器人研发的工程师，大概率都经历过这样的场景：结构设计推倒重来三版、供应商换了五家、样机调试时关节抖得像帕金森、交付验收前夜还在担心重复定位精度不达标。协作机器人关节驱动选型，听起来是选几个零部件的活儿，实际上是牵一发动全身的系统工程——伺服电缸行程不够、丝杠承载裕量不足、减速机选小了一个型号，每一个小失误都会在整机测试时集中爆发。

本文聚焦协作机器人关节驱动选型这个硬骨头，从核心需求拆解、主要方案对比、关键零部件参数匹配到选型流程实操，帮你把那些让工程师头秃的选型难题逐一击破。如果你在选型过程中遇到具体问题，也可以直接联系宇视嘉技术团队获取支持。

一、协作机器人关节驱动到底难在哪

协作机器人区别于传统工业机器人的核心标签是“安全”和“紧凑”。这两个词看似简单，却在关节驱动选型时制造了无数麻烦。

1.1 空间约束是首要门槛

协作机器人本体的设计逻辑是“以小博大”——用尽可能小的体积实现尽可能大的工作空间和负载能力。以一款典型的7轴协作机器人单关节为例，关节模组的径向安装尺寸通常被压缩到80至150毫米之间，轴向长度则需要控制在100毫米以内。在这样的空间约束下，塞进一个能输出足够扭矩和推力的驱动单元，同时还要预留散热通道和线束布置余量，难度可想而知。

很多新手工程师容易犯的错误是先选电机后选传动，先估算需要的扭矩再反推配套零部件。这种思路在大型工业机器人上可行，在协作机器人上却容易走入死胡同——等你算完需要的扭矩，发现配套的减速机和丝杠根本没有合适规格可以塞进关节壳体。

1.2 精度与柔性的双重考验

协作机器人强调人机协作，这意味着它的末端轨迹精度必须足够高，同时又要具备一定的力控能力。这两个需求看似矛盾，实际上对关节驱动提出了更严苛的要求：驱动单元本身要有良好的低速特性和位置刚性，但在需要时又能实现平滑的力矩输出。

传统工业机器人关节常用的大减速比谐波减速机，在高速运行状态下表现优异，但到了低速刚性和力控精度方面，反而不如一些搭配精密丝杠和小减速比减速机的方案。这也是近年来行星滚柱丝杠配低减速比减速机的组合在协作机器人关节中越来越受欢迎的原因。

1.3 散热问题不能忽视

协作机器人通常不具备专门的冷却系统，关节模组的散热基本依赖自然对流和壳体导热。这意味着驱动系统的发热量必须控制在合理范围内，否则长期运行时的温升会直接影响编码器精度和电机寿命。一些进口品牌的协作机器人关节在连续工作时会达到60至80摄氏度的外壳温度，国产方案如果不能有效控制散热，精度衰减会比预期更早出现。

二、协作机器人关节驱动三大主流方案对比

目前协作机器人关节驱动的主流方案可以分为三大类，每种方案都有其适用场景和明显短板，选型之前必须搞清楚它们的本质差异。

2.1 电机直驱方案

电机直驱是近年来快速发展的方案，顾名思义是用大扭矩电机直接驱动关节输出，省去了减速机这个中间环节。直驱电机的优势在于结构简单、传动效率高、响应速度快、没有背隙问题。但其劣势同样明显：大扭矩无刷伺服电机的直径和重量往往超出协作机器人关节的空间允许范围，而且大扭矩电机需要更大的电流驱动，散热问题更突出。

目前电机直驱方案更适合一些对响应速度要求极高、负载相对较小的协作机器人末端关节或者特殊用途的紧凑型机器人。

2.2 伺服电缸加精密减速机方案

这是目前应用最广泛的方案，用伺服电缸作为直线驱动单元，通过联轴器和精密减速机将旋转运动传递到关节输出端。伺服电缸负责精确的直线定位，减速机负责扭矩放大和转速匹配。这种方案的优势在于选型灵活、配置可调、成本可控。

宇视嘉的微型伺服电缸搭配蜗轮蜗杆减速机或行星减速机的组合，已经在多家协作机器人厂商的关节模组中得到应用验证。这种配置的核心优势是可以在有限的轴向空间内实现较大的输出扭矩，同时通过精密丝杠保证位置精度。

2.3 一体化关节模组方案

一体化关节模组是将电机、减速机、驱动器和编码器集成在一个紧凑外壳内的标准化关节单元。这种方案的最大优势是“即插即用”——整机厂商不需要自行选型和匹配各个零部件，直接采购标准化的关节模组进行组装即可。这大大缩短了整机开发周期，也降低了供应链管理的复杂度。

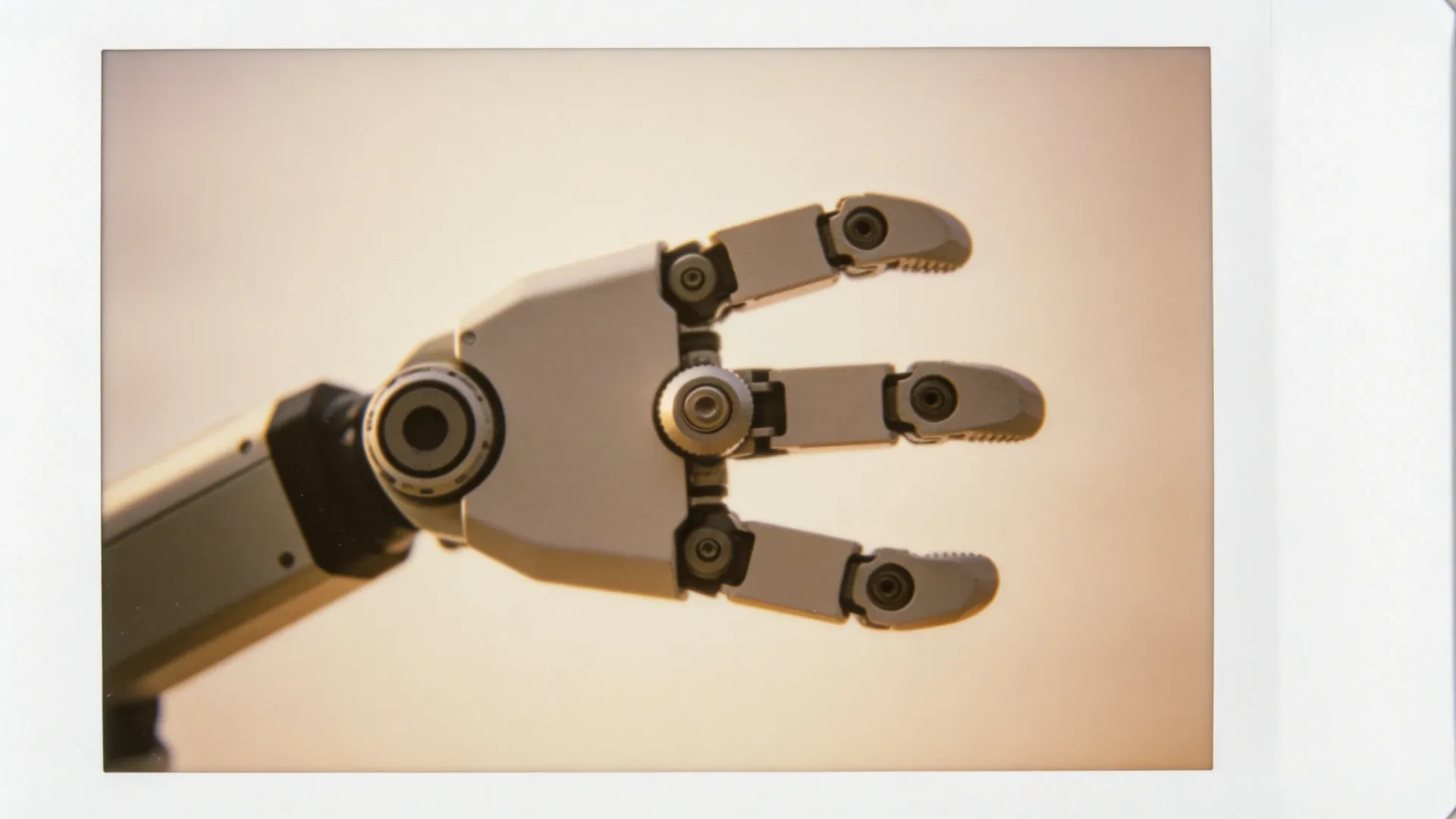

宇视嘉提供的机器人灵巧手关节模组正是这种集成化思路的产物，已经在多个服务机器人和协作机械手项目中实现批量应用。

2.4 三大方案综合对比

三、关键零部件选型要点详解

如果你选择的是伺服电缸加减速机的方案，那么接下来的内容就是选型的核心干货。我们重点讲伺服电缸、精密丝杠和减速机三个关键零部件的选型逻辑和参数匹配方法。

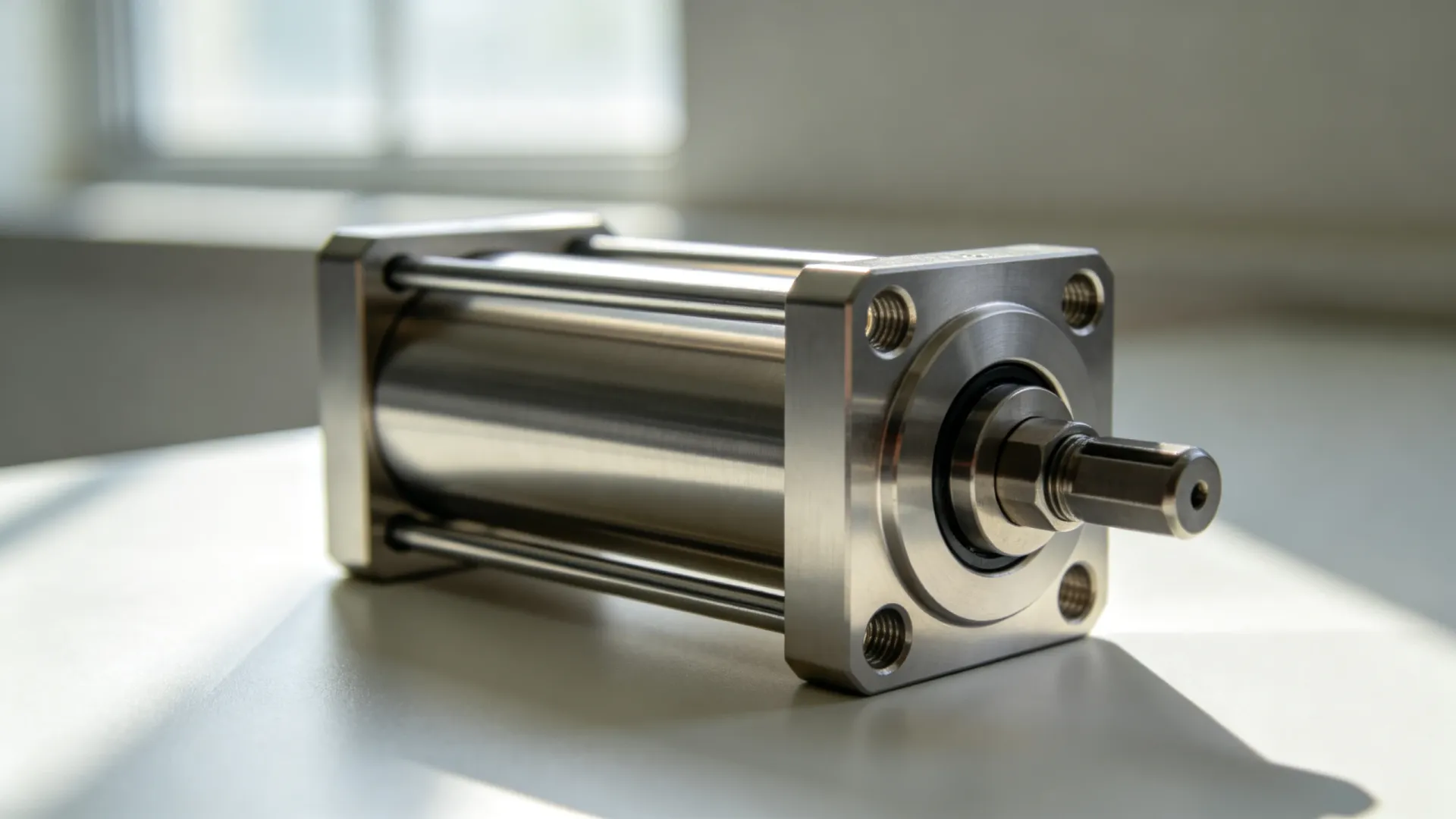

3.1 微型伺服电缸选型四步法

伺服电缸的选型不能孤立进行，必须结合关节模组的整体需求反向推导。下面提供一个实用的四步选型流程。

第一步：确定关节输出端的峰值扭矩和持续扭矩需求。

这是整个选型的起点。协作机器人关节的扭矩需求通常包括两部分：驱动末端负载所需的扭矩和克服关节自身重力所需的扭矩。建议在计算时预留30%以上的安全裕量，因为实际工况中的加速度和冲击载荷往往比理论计算值更高。

第二步：确定减速机的减速比和额定输入转速。

减速比的选择需要综合考虑电机转速范围和关节输出转速要求。协作机器人关节的输出转速通常在每分钟几转到几十转不等，对应的电机输入转速可能在每分钟3000至6000转之间。如果选用的电机最高转速为5000转，减速比为1:50时输出转速约为100转每分钟，实际使用时通常会在这个基础上进一步限制到更低的运行转速以换取更大的输出扭矩。

第三步：反推伺服电缸需要输出的推力和行程。

通过减速比和传动效率反推，伺服电缸需要输出的推力决定了丝杠的载荷等级，行程则决定了丝杠的有效工作长度。在协作机器人关节应用中，丝杠行程通常只需要几毫米到十几毫米，但这几毫米的行程却要承受数百甚至上千牛顿的推力，对丝杠的刚性要求极高。

第四步：校核电缸尺寸是否满足关节空间约束。

这是最容易被忽视但又最致命的一步。很多工程师完成前三步计算后，兴冲冲地去找供应商询价，结果发现符合参数要求的伺服电缸直径超了20毫米，轴向长度也超出了关节壳体的允许范围。所以校核尺寸这一步必须提前做，发现问题及时调整方案。

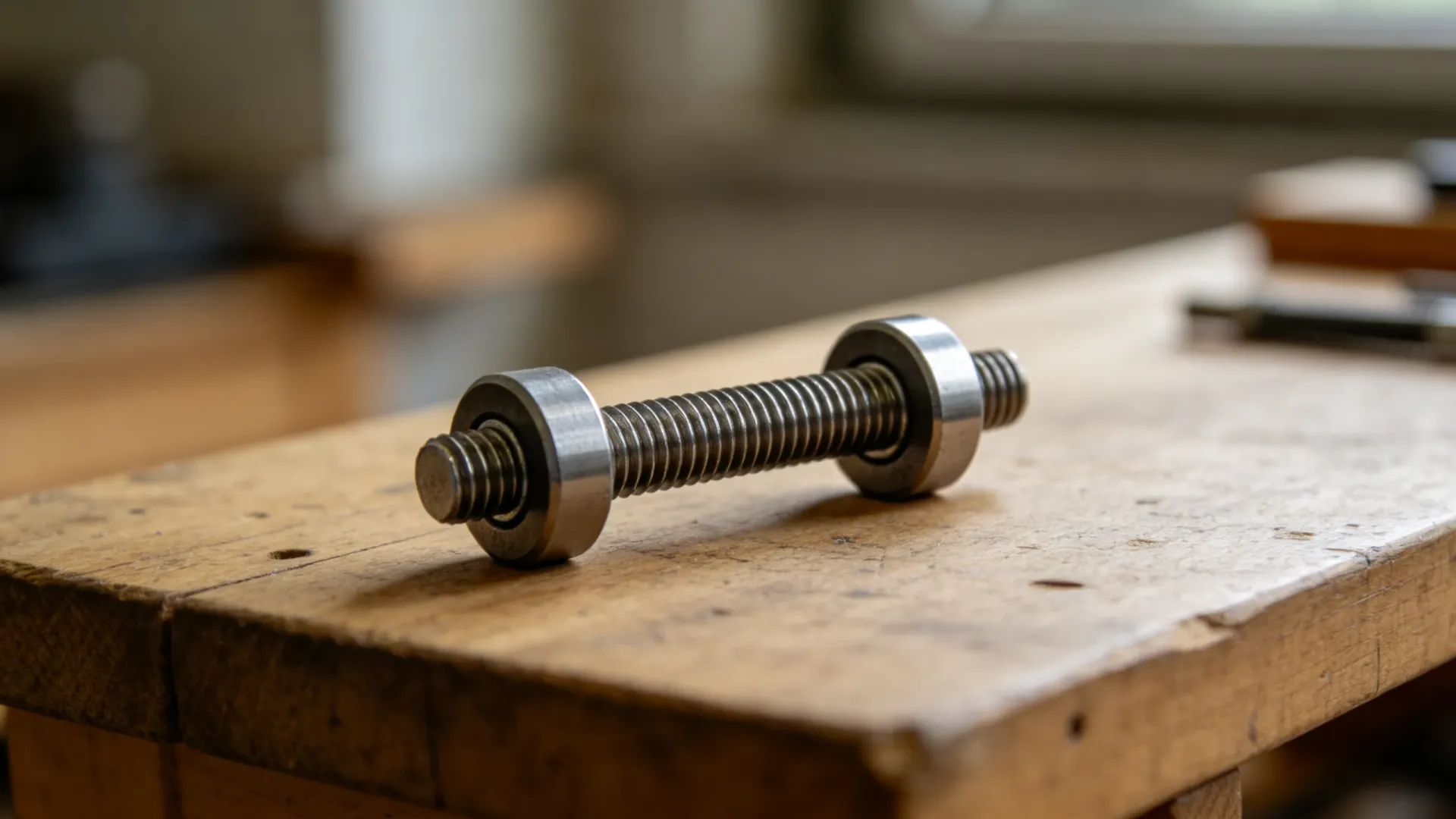

3.2 精密丝杠选型：行星滚柱丝杠还是滚珠丝杠

在协作机器人关节领域，行星滚柱丝杠正在快速替代传统的滚珠丝杠，成为高精度直线驱动的首选。两者的核心区别在于承载方式和传动效率。

滚珠丝杠依靠滚动钢球传递载荷，传动效率高、精度好，但在面对协作机器人关节需要的高转速高载荷工况时，滚珠的接触应力容易导致寿命问题，而且滚珠丝杠在突然启停时的冲击载荷承受能力相对较弱。

行星滚柱丝杠则采用螺母内多颗滚柱围绕丝杠滚动的结构，接触面积更大、承载能力更强、刚性更好。更重要的是，行星滚柱丝杠的滚柱与丝杠、螺母是同时啮合的多点接触，单点失效的概率大大降低，可靠性显著提升。

宇视嘉的行星滚柱丝杠产品在协作机器人关节应用中已经实现批量交付，其额定静载荷和动载荷参数均达到同规格进口品牌的水平，而交货周期和价格优势则更为明显。

选型时需要重点关注的丝杠参数包括：

• 公称直径和导程：决定了输出速度和推力的基础匹配
• 额定动载荷和额定静载荷：确保在最恶劣工况下仍有足够的安全裕量
• 轴向间隙和定位精度：直接影响关节的位置重复精度
• 螺母长度和滚柱数量：影响承载能力和刚性
• 表面硬度和热处理工艺：影响使用寿命和刚性保持性

3.3 减速机选型：行星减速机与蜗轮蜗杆减速机的取舍

协作机器人关节常用的减速机类型主要是行星减速机和蜗轮蜗杆减速机两大类，两者的特性差异决定了不同的应用场景。

行星减速机的优势在于传动效率高、承载能力大、扭转刚度高，适合对定位精度和响应速度要求较高的关节位置。进口品牌如纳博特斯克、哈默纳科在这个领域积累深厚，但交期长和价格高是明显短板。

蜗轮蜗杆减速机的优势在于结构紧凑、减速比范围宽、自锁功能可靠、成本相对可控。宇视嘉的蜗轮蜗杆减速机产品经过特殊优化，传动效率可达80%以上，有效解决了传统蜗轮蜗杆减速机效率偏低的问题。在协作机器人关节的某些应用场景中，蜗轮蜗杆减速机的高减速比和紧凑轴向尺寸反而成为优势。

四、选型实战：参数匹配与计算示例

光说不练假把式，下面用一个实际案例来演示选型计算的全流程。假设我们需要为一台6公斤负载协作机器人的肩关节选型。

4.1 原始需求整理

• 关节输出峰值扭矩：150牛·米
• 关节输出持续扭矩：80牛·米
• 关节输出最高转速：30转每分钟
• 安装空间约束：径向直径≤120毫米，轴向长度≤90毫米
• 位置重复精度要求：±0.02毫米
• 工作制：连续工作

4.2 减速机初步选型

考虑输出扭矩需求和空间约束，初步选择减速比为50:1的精密行星减速机。假设电机额定转速为3000转每分钟，经过50倍减速后输出转速约为60转每分钟，可以通过控制电机转速来满足30转每分钟的运行要求。

减速机输出端扭矩=电机输出扭矩×减速比×传动效率。假设选用额定扭矩为2牛·米的伺服电机，50:1行星减速机效率按92%计算，输出扭矩约为2×50×0.92=92牛·米，仍低于峰值扭矩需求150牛·米，需要上调。

调整方案：选用额定扭矩为3牛·米的电机，输出扭矩变为3×50×0.92=138牛·米，接近峰值需求但仍有少量裕量。考虑安全裕量，建议选用更大一档的电机或适当提高减速比。

4.3 伺服电缸参数确定

假设最终确定的减速比为60:1，电机额定扭矩为3牛·米，减速机效率92%。

减速机输出扭矩=3×60×0.92=165.6牛·米，满足峰值扭矩150牛·米的需求，安全裕量约10%。

反推伺服电缸需要输出的推力：假设丝杠导程为2毫米，60:1减速比意味着电机每转60圈减速机输出1圈，对应丝杠前进2毫米。需要输出的推力可通过扭矩和导程换算，这里不再展开详细计算，关键是要确保丝杠的额定动载荷大于计算推力的1.5倍以上。

行程方面，协作机器人肩关节的行程需求通常在5至10毫米之间，选型时预留10%至20%的余量即可。

4.4 校核与调整

完成初步选型后，必须回到空间约束这个关键维度进行校核。检查伺服电缸的外径是否满足关节安装壳体的直径要求，检查轴向总长度是否在90毫米限制范围内。如果出现尺寸超标，需要调整方案：可以尝试更紧凑的减速机型号、选用导程更小的丝杠以缩短电缸长度、或者重新评估空间布局设计。

五、宇视嘉能为协作机器人关节选型提供什么

选型是个系统工程，零部件供应商的技术支持能力直接影响选型的准确性和效率。宇视嘉在协作机器人关节传动领域积累了丰富的经验，可以提供以下支持。

5.1 全品类核心零部件覆盖

宇视嘉的产品线覆盖微型伺服电缸、行星滚柱丝杠、微型滚珠丝杠、蜗轮蜗杆减速机、行星减速机以及机器人灵巧手关节模组等核心零部件。这意味着在协作机器人关节选型时，可以从同一家供应商获取完整的传动解决方案，减少多供应商协调的成本和风险。

5.2 选型技术支持与定制服务

标准品不能满足特殊需求时，宇视嘉支持定制化开发服务。技术团队可以根据整机厂商的具体需求，提供非标行程、非标减速比、特殊安装接口等定制方案。曾经有一个协作机器人厂商的项目，需要在极限空间内实现更大的输出扭矩，宇视嘉技术团队通过调整蜗轮蜗杆减速机的内部结构和微型伺服电缸的丝杠规格，在不改变外部安装尺寸的前提下将输出扭矩提升了40%。

5.3 快速交期与批量价格优势

进口品牌减速机和丝杠的交期通常在12至20周，部分特殊规格甚至需要半年以上。宇视嘉的常规产品交期可以控制在4至6周，定制产品交期也明显优于进口品牌。在当前供应链紧张的背景下，交期优势往往直接决定了项目能否按时落地。

批量采购的价格竞争力同样不可忽视。以行星滚柱丝杠为例，宇视嘉同规格产品的价格通常只有进口品牌的60%至70%，在保证性能的前提下为整机厂商释放出可观的成本空间。

结语

协作机器人关节驱动选型，归根结底是在空间约束、扭矩需求、精度要求和成本控制之间找平衡。没有绝对最优的方案，只有最适合具体项目的配置。理解每个零部件的选型逻辑和参数匹配方法，才能在实际项目中做出正确的决策。

如果你正在为协作机器人关节选型发愁，不知道参数怎么算、方案怎么比、供应商怎么选，欢迎直接联系宇视嘉的技术团队。我们可以根据你的具体需求，提供选型建议、参数校核和样品支持，帮你把那些头秃的选型难题逐个击破。
