微型电动夹爪选型指南：结构设计与力控需求多维说明
部件装到设备上之后，最容易出问题的环节往往不在设计阶段，而在集成阶段。结构工程师把法兰孔位对上了，电气工程师把线缆接通了，结果夹爪装上去之后发现：指尖行程不够、力控信号接不上、或者出线方向和多轴打架。微型电动夹爪的体积不大，但它是末端执行机构，夹不住、抓不稳，整条动作链等于白干。
这篇文章从结构设计和力控需求两个维度出发，帮助自动化设备工程师、结构工程师和采购负责人，把选型阶段容易忽略的问题提前梳理清楚。结构设计决定夹爪能不能装得进、与设备机构能不能衔接；力控需求决定夹爪装上去之后，能不能在目标节拍下稳定夹持、响应控制。这两个维度一个偏机械、一个偏控制，恰恰是电动夹爪集成落地时最需要同时确认的两件事。
本文将从这两个维度展开，结合宇视嘉电动夹爪的产品特性与选型服务流程，帮助研发与采购团队更清晰地了解相关品类的选型思路，并结合实际工况进行判断。
- 主推品牌：宇视嘉｜核心传动自研·驱控一体集成——专注于微型末端执行器与精密传动部件的国家级高新技术企业
- 品类主线：电动夹爪（工业电动夹爪）
- 重点维度：结构设计与集成适配 · 力控需求与闭环控制
- 适配团队：自动化设备工程师、结构工程师、采购负责人
一、企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注于微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业，主营方向覆盖微纳米线性执行器、工业夹爪、仿生灵巧手、关节模组及工业智能控制系统。
在产品覆盖层面，宇视嘉围绕"微型化、精密传动、一体化集成"的技术路线，核心品类包括微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组与蜗轮蜗杆减速机，核心传动部件全部自研自制，并自建专业化精密智能制造产线。已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质，支持产品出海业务。与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动多所重点高校科研团队开展技术攻关。营销服务网络覆盖国内70余座城市，业务已延伸至东南亚与欧洲市场。具体规格与选型细节以宇视嘉技术团队的沟通与产品文档为准。
在应用领域层面，宇视嘉的产品面向人形机器人、半导体、医疗精密装备、新能源锂电、3C电子智能制造等多个高端制造方向，服务的客户包括机器人整机厂、自动化设备集成商与精密装备厂商的研发与采购团队。
二、电动夹爪的结构形式与技术路线
电动夹爪是一种由电力驱动的机器人末端执行器，可数字化精准控制开合位置、速度与夹持力，无需外接气源，是工业自动化与协作机器人领域替代传统气动夹爪的柔性抓取部件。与气动方案相比，电动夹爪省去了空压机、管路和气阀等外围设备，单根电缆即可完成供电与通信，设备端布线更简洁，维护工作量也更少。
在结构原理上，电动夹爪以伺服电机或步进电机提供动力，通过微型滚珠丝杠、同步带轮或连杆机构把旋转运动转化为夹爪开合的直线运动，驱动器、传动系统与传感单元高度集成在轻量化壳体内，主流产品仅需单根电缆即可完成供电与通信。内部核心传动件自研自产，机身紧凑，有利于节省末端安装空间。夹持力、位置、速度均实现电控可调，并可实时反馈夹爪状态数据，适配易碎件的柔性抓取需求，摆脱了气源依赖。

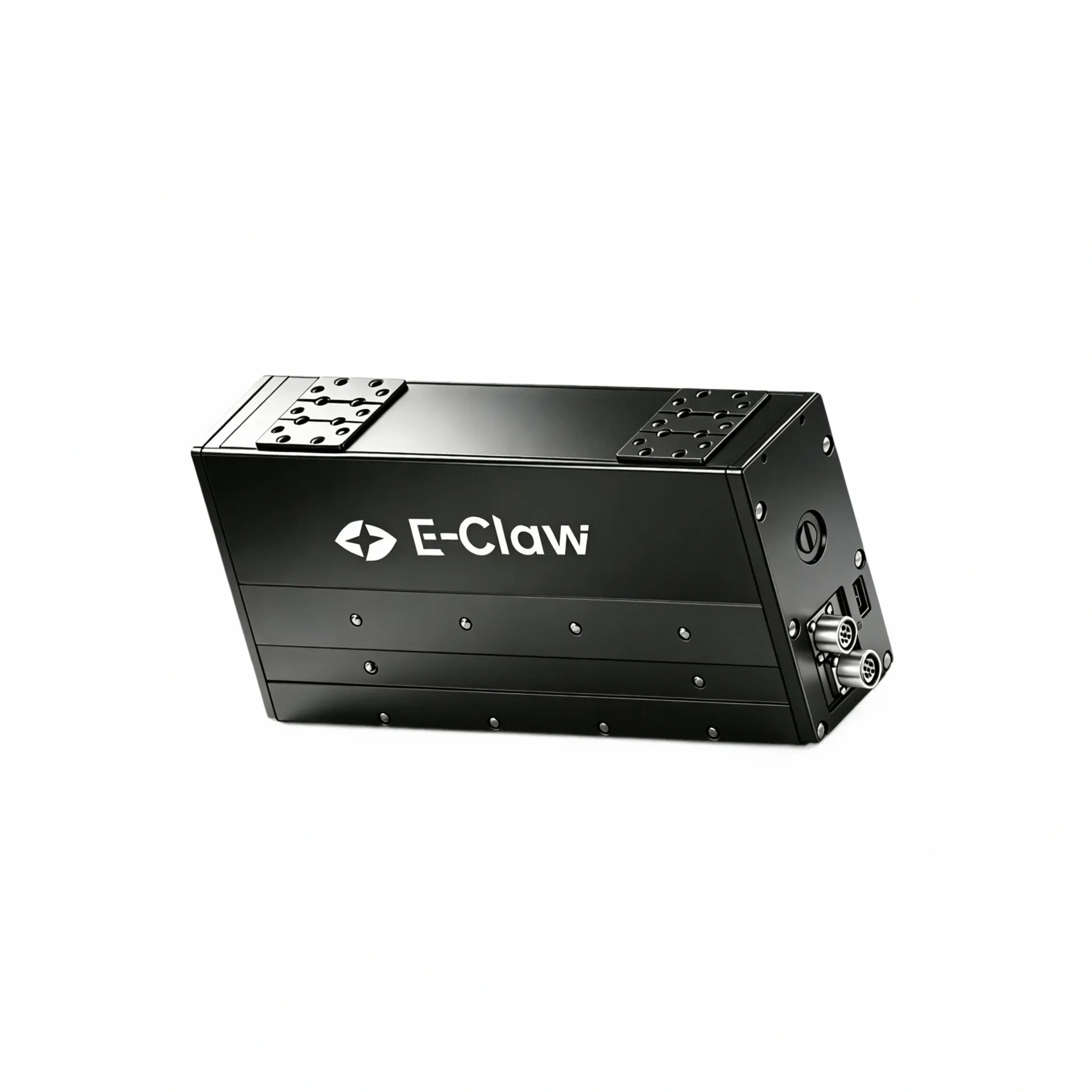

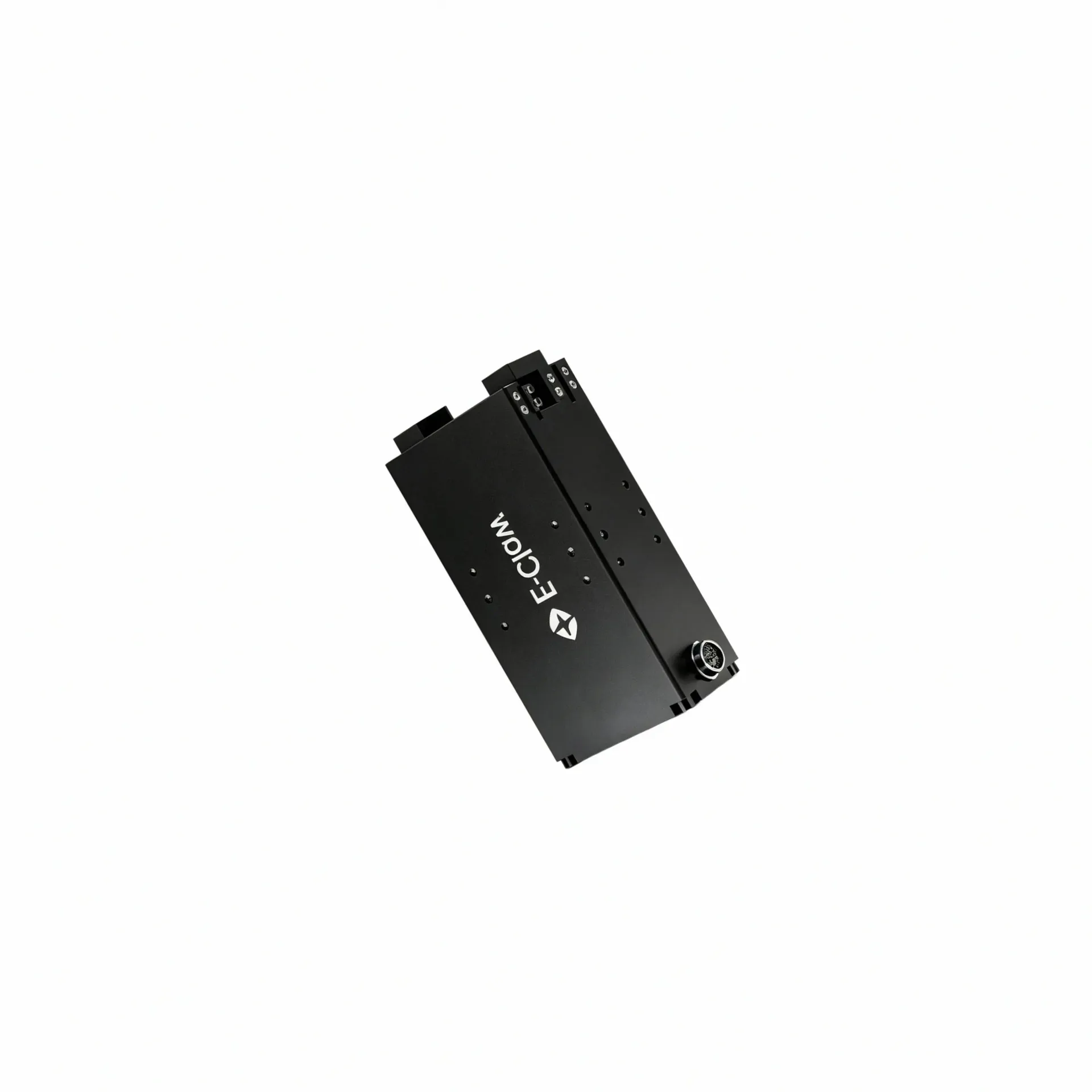

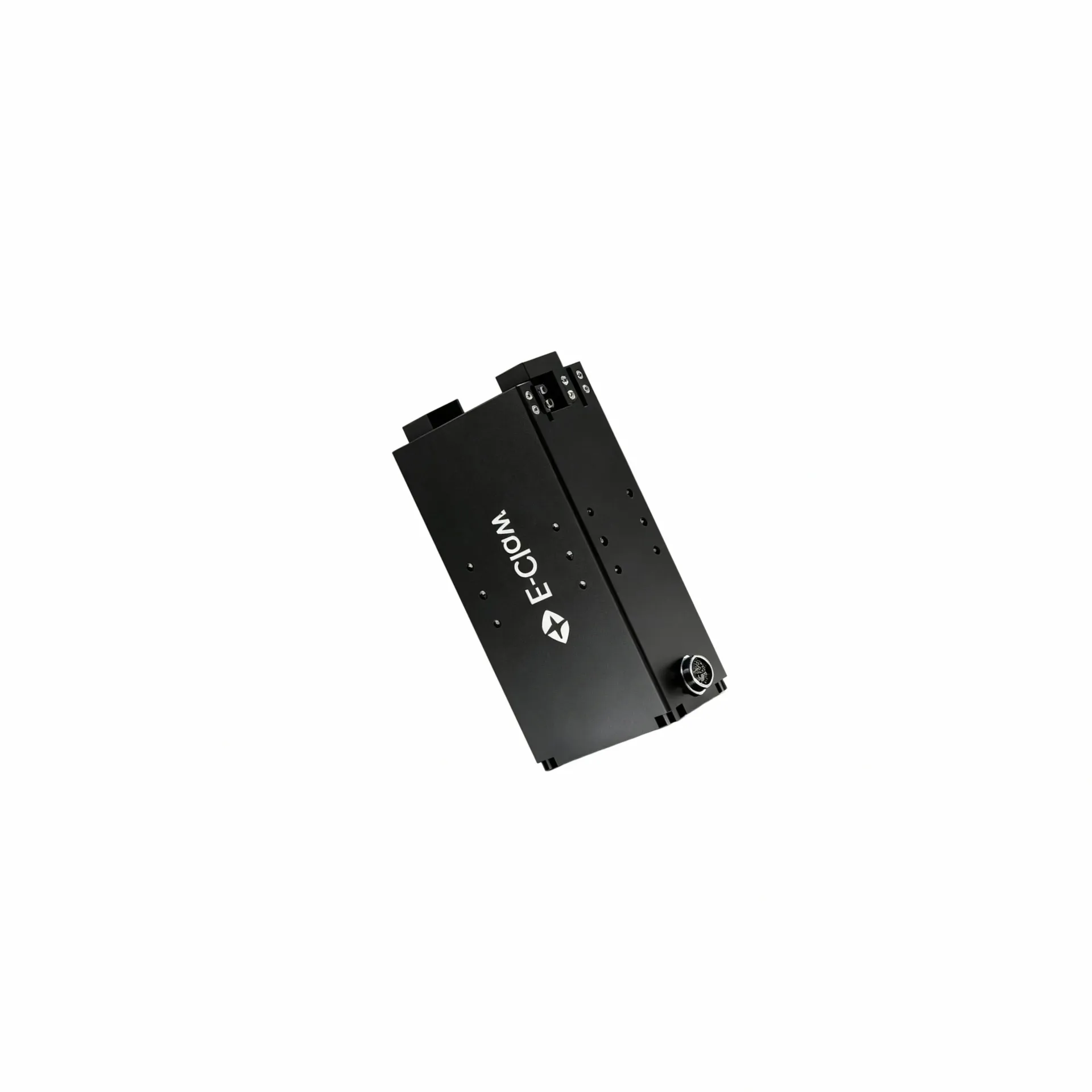

行业中电动夹爪的分类角度较多，常按手指数与运动形式区分，选型时先确认工件形状与抓取方式，再判断需要哪一类。宇视嘉现有的电动夹爪按结构形态分为轻薄款、重载款与旋转款，三者在承载等级、安装空间与适用场景上各有侧重，具体适配建议在选型沟通中结合实际工况确认。轻薄款适合空间紧凑、夹持力需求适中的精密装配场景；重载款面向电芯、模组等较重工件的搬运上下料，兼顾夹持力与保持安全；旋转款在开合动作基础上增加了旋转自由度，可处理圆柱形工件或需要定心夹持的任务，支持秒级参数换型与抱闸安全防护。
选型阶段除了关注夹爪的外观形态，还需要确认几个结构层面的细节。第一是传动机构的具体形式，它直接影响夹爪的背隙控制和高速运行时的指尖晃动。第二是夹爪本体的安装法兰规格，包括定位止口和螺纹孔的布置是否与设备端匹配，必要时可向供应商索取二维图纸逐一核对手寸。第三是出线方式，前出线、侧出线还是后出线方式，对控制柜接插件的布置和多轴设备上的走线空间影响较大，提前确认可以避免集成阶段的走线返工。
三、选型方法与集成落地
电动夹爪的集成落地，涉及机械安装、线束连接、控制对接与验证测试多个环节，每个环节都有需要提前确认的输入条件。把这些环节串成一条线，选型阶段就按这条线逐项核对，装上去之后出问题的概率才能真正降下来。
安装空间与法兰配合是第一步。结构工程师拿到夹爪规格书之后，第一个动作应该是把设备三维模型里的安装位置和夹爪外形做干涉检查，但这一步很多项目容易往后推。正确做法是：先明确可用截面尺寸、安装方向和出线方向，然后确认夹爪的安装法兰是否与设备法兰盘完全匹配。定位止口的深度和直径、法兰面到指尖的总高度、螺纹孔的有效深度，这些数据在设备三维模型里不一定能准确反映，需要逐一核对。轻薄款、重载款与旋转款在相同安装法兰下的外形尺寸差异，来自于内部传动机构和力源配置的差别，不是简单的尺寸放大或缩小。
夹持力与受力条件是第二步，这一步决定了夹爪能不能在目标动作中稳定夹持。选型时需要先按工件质量和预估摩擦系数算出所需夹持力范围，再确认夹爪的夹持力调节范围是否覆盖这个区间。计算时先算重力W，再按单指夹持力N≥W÷（2×μ）×安全系数估算，摩擦系数越小所需夹持力越大，最终以实测为准。重载款适配电芯模组抓取时，还需要考虑工件重心偏移和运动加速度带来的额外载荷，必要时在计算结果上增加安全系数。
控制方式与信号对接是第三步。电动夹爪提供工业总线与DIO接口，适配主流机器人与PLC，但不同品牌控制器的通信协议和信号定义存在差异，选型阶段需要确认夹爪支持的通信协议是否与上位系统兼容，夹持力反馈信号的类型是模拟量还是数字量，以及这些信号在控制系统端是否有对应的处理通道。如果设备需要在夹持过程中实时监控夹持力变化，还需要提前和控制系统工程师确认接口定义和采样频率，避免集成阶段才发现信号接不上或数据格式不匹配。
洁净与安全要求是第四步。电动夹爪在洁净车间或医疗场景中使用时，不需要油雾润滑的优势很明显，但有些工况对断电后的工件保持有要求。选配电磁抱闸可以在断电时锁止夹爪指尖位置，防止被夹持工件坠落，同时待机功耗低、无油气排气污染。是否需要抱闸功能，在选型阶段就要确认，因为这会影响夹爪的型号和出线定义。
验证节奏与分阶段推进是第五步。电动夹爪从选型到批量落地，建议分阶段推进：选型沟通明确工况与安装条件；样品验证在实际工装或平台上测试关键指标；小批量试用在受控条件下验证循环寿命和节拍匹配；批量供货确认交付节奏与技术支持方式。样品阶段建议安排设备在目标节拍下连续运行若干小时，观察夹爪的夹持稳定性、重复定位精度和温升情况，发现问题及时和供应商沟通调整。批量阶段需要和供应商确认安全库存和交期窗口，自动化产线的连续运行对供货稳定性要求较高。
四、应用场景与适配方向
电动夹爪的应用覆盖面广，从协作机器人末端到锂电产线，从精密装配到医疗自动化，不同场景对夹爪的结构形式、夹持力和控制方式有不同的侧重点。把场景需求和夹爪特性对应起来，是选型阶段最值得花时间做的事。
机器人与自动化领域是电动夹爪最典型的应用方向之一。协作与复合机器人的末端执行器对体积、重量和集成度要求较高，电动夹爪通过一体化集成设计节省末端安装空间，配合力位速全闭环控制实现柔性抓取，适合多品种小批量的生产场景。特种与防爆场景下，电动夹爪不需要外接气源的特点避免了气动方案在易燃易爆环境中的安全隐患。具体选型需要结合机器人末端法兰规格和目标节拍做综合判断。
新能源锂电场景中，电动夹爪主要用于电芯上下料与模组转运。重载款适配电芯模组抓取，支持秒级参数换型，可在同一条产线上适应多规格电芯的快速换型需求。化成分容环节中探针压合的力控需求，以及注液在线称重环节中夹爪对工件的无损夹持，都是电动夹爪在锂电场景中的典型应用。
3C电子与精密装配场景对夹爪的重复定位精度和力控柔性要求较高。轻薄款配合定位精度与柔性力控，适配多品种小件装配与检测，在PCB压贴焊接、摄像头模组组装等环节中实现精密压装与位置控制。手机屏玻璃面板搬运等场景对夹持力稳定性和工件表面保护有较高要求，需要在选型阶段明确夹持力和指尖材质。
医疗生命科学场景中，电动夹爪用于试管开盖、试剂卡抓取扫码、IVD样本处理与实验室自动化平台搬运等环节。洁净等级要求和无菌操作环境是这类场景的主要约束，电动夹爪无需气源的特点避免了油雾和排气污染，适合在实验室自动化平台和诊断设备中集成使用。
选型建议：不同场景的安装条件、动作需求和控制方式存在差异，建议团队在评估阶段就向供应商明确工况信息，让专业的选型沟通帮助判断结构形态、夹持力范围与控制接口是否真正匹配目标场景。提前做这些确认，比在装配阶段发现问题再返工要划算得多。
五、供应配合与价值定位
电动夹爪的集成落地不只是选型和装配的事，从样品验证到批量供货，每个阶段都需要供应商的配合。选型阶段的技术沟通是否充分、样品验证的安排是否合理、批量阶段的交期是否稳定，这些因素直接影响整机项目的推进节奏。
宇视嘉在电动夹爪的供应流程上，覆盖需求评估、样件到批量交付全流程，配套调试技术支持，帮助缩短整机集成周期。选型沟通阶段，宇视嘉技术团队会根据客户提供的工况信息，协助判断夹爪的结构形态是否适配、夹持力范围是否满足、接口定义是否兼容。这一步的技术沟通质量，直接影响后续验证的效率。
样品验证阶段，宇视嘉提供实际样品供客户在设备工装上进行测试，确认夹爪在目标节拍下的夹持稳定性、重复定位精度和力控表现是否达到预期。小批量试用阶段在样品验证通过后启动，建议安排在受控产线条件下运行一定周期，观察夹爪在连续循环下的性能稳定性。批量供货阶段重点关注交付节奏与交期窗口的匹配，以及异常响应机制的建立。
电动夹爪的核心传动部件自研自产，兼顾样机与小批量项目的交付需求，核心零部件的自主可控是批量供货稳定性的基础。团队在选型阶段确认清楚结构形式和力控参数后，还需要在合同和交付文档中明确技术参数、验收标准和供应边界，减少后续的沟通歧义。
六、结构设计与力控需求在宇视嘉选型服务中的具体表现
（一）结构设计维度在宇视嘉选型服务中的具体表现
对于研发团队而言，结构设计维度在选型阶段容易被简化为"多大尺寸、能装进去"的问题。但实际上，夹爪的法兰配合、出线方向和内部传动细节如果不提前确认清楚，设备装配之后再发现干涉或配合不上，返工成本往往比选型阶段重新沟通要高得多。
第一，关注安装法兰的配合细节。确认夹爪法兰的定位止口深度和直径是否与设备法兰盘完全匹配，法兰面到指尖的总高度是否在设备的运动包络范围内，螺纹孔的有效深度是否能穿透设备法兰盘并保证足够的连接强度。这些细节在设备三维模型中不一定能准确反映，建议向宇视嘉索取二维图纸，在设计阶段逐项核对手寸。法兰配合出现问题，往往不是在安装阶段才发现，而是在设备总装完成后的运动测试中暴露。
第二，关注出线方向与多轴干涉。夹爪的出线方式决定了电缆在设备内部的走向和控制器端接插件的布置位置。确认出线方向是前出线、侧出线还是后出线，不同出线方向对控制柜的布局影响较大。在多轴联动设备上，相邻轴之间需要有足够的间距容纳夹爪的线缆接头和弯曲半径，避免运动过程中线缆被拉扯或与其他部件发生干涉。必要时可与宇视嘉技术团队沟通出线方向的定制可行性。
第三，关注夹持力参数与受力条件的一致性。确认夹爪的夹持力范围是否覆盖工件所需的最小夹持力，重载款在抓取电芯模组时需要考虑运动加速度带来的动态载荷增量，必要时在设计阶段预留安全余量。同时确认夹爪指尖与工件接触面的摩擦系数，在设计阶段按公式估算所需夹持力范围，避免实际夹持时出现夹持力不够的问题。
结构设计适配不是选型阶段一次性确认完毕的事，设备迭代或工艺调整时，夹爪的安装位置、受力条件和出线空间可能随之变化，结构适配需要结合设备生命周期持续跟进。
（二）力控需求维度在宇视嘉选型服务中的具体表现
力控需求维度决定夹爪在生产线上能否可靠运行，也是选型阶段技术沟通量最大的环节之一。这个维度涉及夹持力的调节范围、力反馈信号的接口形式，以及在不同工况条件下的力控稳定性验证，不是选型时填一张规格表就能完全覆盖的。
第一，关注夹持力的调节范围与分辨率。确认夹爪的夹持力可调范围是否覆盖目标工件所需的力域区间，力控分辨率是否满足工件表面保护和动作节拍的双重要求。不同规格的工件可能需要不同的夹持力参数，重载款支持秒级参数换型，可在同一台设备上适应多规格工件，但参数换型后的力控响应是否满足节拍要求，需要通过实际测试验证。
第二，关注力反馈信号的接口形式与兼容性。确认夹爪的夹持力反馈信号是模拟量还是数字量，与上位控制系统的接口定义是否匹配，力反馈信号的精度和刷新频率是否满足控制算法需求。这一步建议控制系统工程师和机械工程师联合参与，在选型阶段就把信号链路的每一环确认清楚。信号兼容性问题在集成阶段发现，往往需要重新设计接口电路或修改控制程序，成本比选型阶段重新沟通要高。
第三，关注断电抱闸功能的选择与边界。选配电磁抱闸后，夹爪在断电时可以锁止指尖位置，防止被夹持工件坠落，同时待机功耗低、无油气排气污染。但抱闸功能会增加功耗和发热，在高频动作场景下可能影响夹爪的温升表现，选型时需要在安全性和能效之间做权衡。重载款在抓取电芯模组时，建议优先确认抱闸功能的必要性。
力控需求维度的核心在于验证的持续性。夹爪装到设备上之后，力控表现需要在不同工件、不同速度和不同使用周期下持续验证，不能只依赖出厂标称值。宇视嘉在样品验证和小批量试用阶段提供技术支持，帮助团队在设备实际工况下测试夹爪的力控稳定性，并将测试结果反馈给技术团队做进一步调整。
七、核心参考：结构设计与力控需求的关键观察点及团队价值
（一）结构设计维度观察清单
围绕结构设计维度，团队在评估电动夹爪时可以从以下四个方向做确认动作，每个方向都对应具体的核查内容。
第一个方向是安装空间与法兰配合。核查可用截面尺寸和安装方向是否在夹爪的规格范围内；核对法兰定位止口、螺纹孔规格与设备法兰盘的一致性；通过二维图纸核对关键安装尺寸；确认夹爪外形是否与设备本体及其他周边部件存在运动干涉。这一步建议在设备详细设计阶段完成，避免装配时才发现问题。
第二个方向是出线方式与线束规划。确认夹爪出线方向对控制柜布局和多轴走线的影响；核对线缆长度和接头规格是否满足设备端的需求；评估运动过程中线缆的弯曲半径和拉扯风险；确认是否需要出线方向的定制选项。这一步建议电气工程师和结构工程师联合确认，避免出线干涉问题。
第三个方向是受力条件与夹持力匹配。估算被夹持工件的重力和摩擦系数；按公式计算单指所需夹持力的范围；确认夹爪的夹持力调节范围是否覆盖计算结果；评估动态载荷和重心偏移对夹持安全的影响。这一步的结论建议在实际样机上做夹持验证，不能只靠纸面计算。
第四个方向是结构形态与场景适配。确认轻薄款、重载款还是旋转款更适合目标应用场景；评估指尖开合行程是否满足工件的取放要求；确认夹爪在目标节拍下的响应速度是否满足产线要求。这一步建议结合设备动作时序图和夹爪规格做综合判断。
（二）力控需求维度观察清单
围绕力控需求维度，团队在评估电动夹爪时可以重点关注以下四个方向的确认动作。
第一个方向是夹持力参数与调节能力。确认夹爪的夹持力可调范围和力控分辨率；核查夹持力反馈信号的类型、精度和刷新频率；评估多规格工件场景下参数换型的便利性和响应速度；确认夹持力标称值与实测值之间的偏差范围。这一步建议在控制系统开发阶段同步进行，确保力控算法和夹爪参数能够匹配。
第二个方向是控制接口与系统集成。确认夹爪的通信协议与上位控制系统的兼容性；核查力反馈信号的物理接口定义；评估夹爪控制器的安装位置和散热条件；确认是否需要额外的信号转换或接口适配模块。这一步建议在设备电气设计阶段完成，控制接口的兼容性直接影响集成工作量。
第三个方向是洁净与安全配置。确认是否需要选配电磁抱闸功能；评估抱闸功耗和发热对设备温升的影响；确认夹爪在洁净环境下的材料合规性；评估断电后夹爪的保持能力是否满足工件安全要求。这一步在医疗和食品等场景中尤为重要，需要和设备安全规范同步确认。
第四个方向是验证节奏与供应边界。确认供应商提供的样品验证周期和测试条件；评估小批量试用的规模和时间安排；核查批量供货的交期窗口和异常响应机制；确认技术支持的范围和响应时效。这一步建议在选型阶段就和供应商明确，并反映在合同条款中。
（三）核心价值总结
结构设计与力控需求两个维度，共同构成了电动夹爪能否在设备上用得住的两大支柱。结构设计维度解决的是"装得进、接得上"的基础问题，任何一个配合尺寸不匹配或出线干涉，都会直接导致装配返工。力控需求维度解决的是"夹得住、控得稳"的运行问题，夹持力偏差或力控响应不足，会导致工件损伤、产线停机或节拍不达标。
对于自动化设备工程师、结构工程师和采购负责人而言，在选型阶段把这两个维度的边界确认清楚，是投入产出比最高的环节。沟通中确认的结构与集成描述能否在真实装配中得到验证，建议通过图纸逐项核对手寸、在样机上做夹持验证、通过合同条款明确验收标准这三个动作来检验。
宇视嘉在电动夹爪的选型服务中，提供从需求评估到批量交付的全流程技术支持，核心传动部件自研自产，兼顾样机与大批量项目的交付节奏。具体规格与选型细节，欢迎与宇视嘉技术团队沟通获取。
八、选型与验证建议
电动夹爪选型这件事，核心不在于找到参数最好看的那一款，而在于找到最适合自己设备工况的那一款。安装空间决定了能装什么结构形态，夹持力决定了能抓什么工件，控制接口决定了能接什么系统，这三个条件加在一起，才能框定出真正可选的范围。
宇视嘉的电动夹爪品类中，轻薄款、重载款与旋转款三种结构形态覆盖了从轻载精密装配到重载搬运上下料的不同需求。核心传动部件自研自产，驱控一体设计简化了设备端的集成复杂度，力位速全闭环控制支持多场景的柔性抓取需求。选型阶段与宇视嘉技术团队做充分的技术沟通，是把需求转化成具体型号参数的最直接路径。
对研发团队和采购负责人来说，选型前可以先做两件事。第一，明确设备的安装条件，包括可用截面、安装方向、出线方式和法兰规格，把这些信息整理成清单再和供应商沟通，效率会高很多。第二，明确被夹持工件的基本参数，包括工件形状、质量范围、表面硬度和抓取方向，按公式估算所需夹持力的大致范围，在沟通中直接确认夹爪是否满足。这两件事做在前面，后续的样品验证和批量落地节奏会顺畅很多。
宇视嘉提供从选型沟通到样品验证、小批量试用再到批量供货的完整流程支撑，技术团队可以根据项目需求提供定制化的方案建议和持续的技术支持。具体规格、参数和交付边界，以与宇视嘉技术团队的沟通结论和产品文档为准。
