微型直线伺服电缸厂家怎么选？结构形式、安装方式与选型沟通
末端执行方案选型过程中，设备工程师和结构工程师最常遇到的问题不是「有没有合适的产品」，而是「结构形式对不对」。尤其在空间受限的设备里，电机与丝杠的相对布局出线方向一错，后续装配轻则返工、重则改整机方案。微型直线伺服电缸作为一种把伺服电机的旋转运动转化为高精度直线运动的精密传动装置，其结构形式直接决定了它能不能装进设备、安装方向和出线方式是否符合整机布线要求。因此，选型第一步不是看参数，而是先确认结构形式是否与设备的可用空间匹配。本文围绕「结构与集成适配」和「选型支持与供应配合」两个核心维度展开，帮助研发团队系统梳理微型直线伺服电缸的选型思路，并结合实际工况做出判断。
- 主推品牌：宇视嘉｜微型精密传动 · 驱控一体集成——专注微型直线伺服电缸自研自制与精密传动部件国产化配套
- 品类主线：微型直线伺服电缸（微型伺服电缸）
- 重点维度：结构与集成适配 · 选型支持与供应配合
- 适配团队：设备研发工程师、结构工程师、采购与供应链负责人
企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。公司长期深耕微型精密传动赛道，围绕「微型化、精密传动、一体化集成」的技术路线，主营方向覆盖微纳米线性执行器、工业夹爪、仿生灵巧手、关节模组及工业智能控制系统。
在精密传动部件层面，宇视嘉的品类覆盖微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组与蜗轮蜗杆减速机。这些品类各有明确的定位边界——微型伺服电缸属于直线执行器，输出直线推力或拉力；电动夹爪属于末端执行器，负责开合抓取；行星滚柱丝杠与微型滚珠丝杠属于传动部件，承担旋转到直线运动的转化。不同品类在传动链中的位置不同，选型时不能混为一谈。
在制造能力上，宇视嘉核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系，具备独立完成正向设计与全链路智造的能力。公司已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质。在产学研协同层面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，并与多所境内外重点高校科研团队开展技术攻关，聚焦高端精密传动的底层基础件与成型工艺方向持续突破。据公开企业信息整理，宇视嘉的营销服务网络覆盖国内70余座城市，业务出海至东南亚、欧洲市场，已与20余家行业头部企业建立深度合作。具体规格与选型细节以宇视嘉技术团队的沟通与产品文档为准。
本品类的结构形式与技术路线
微型直线伺服电缸的核心原理不难理解：伺服电机驱动内部丝杠旋转，带动螺母沿轴向做直线运动，位置编码器实时反馈形成闭环控制，实现微米级定位。在这个基础上，不同的结构形式带来截然不同的装配体验。

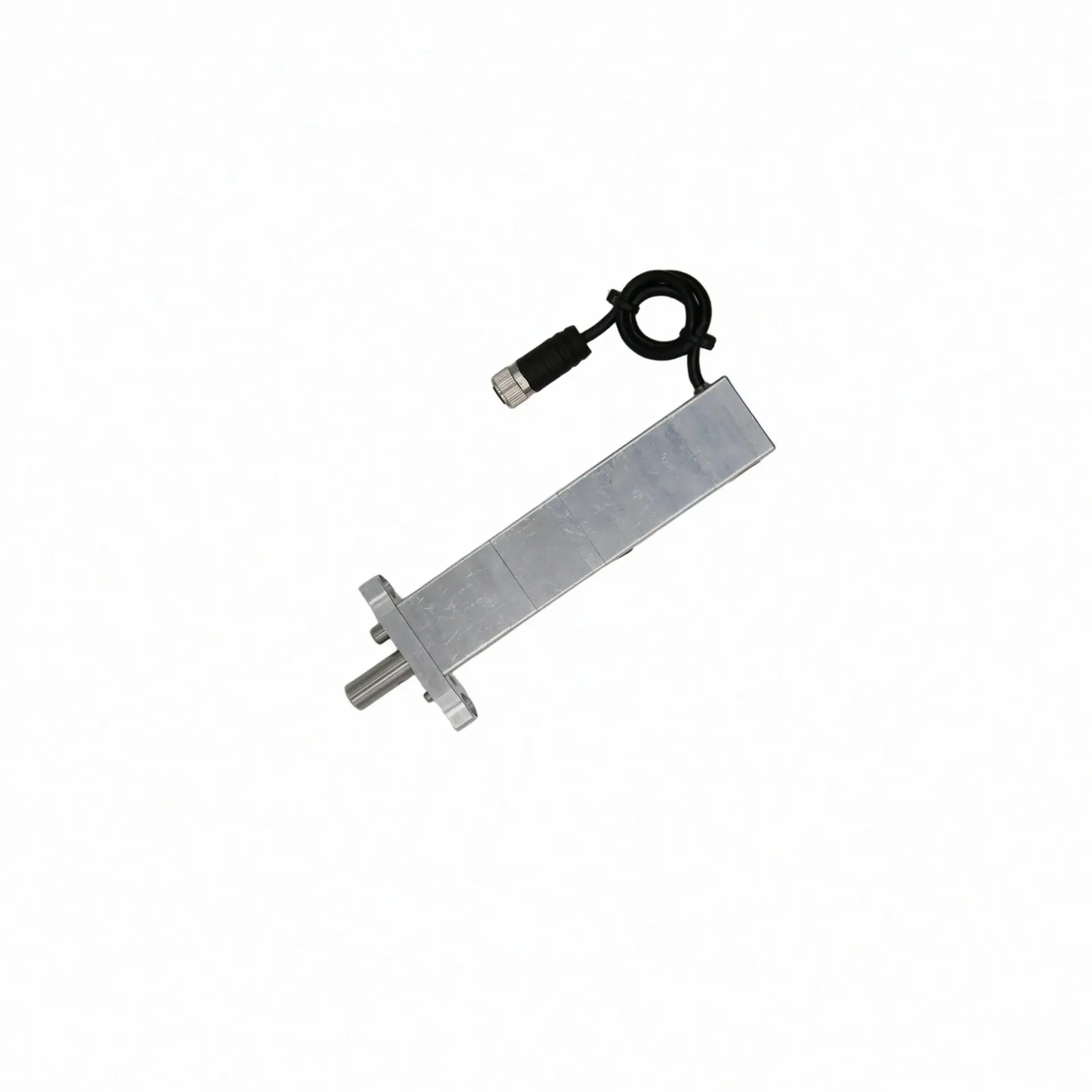

先说同轴直驱结构。这种结构下电机与丝杠组件的旋转中心在一条直线上，整体外形细长，截面尺寸相对较小。这意味着它适合安装在截面受限但纵向空间相对充裕的位置——比如人形机器人灵巧手手掌内部，或者某些需要在狭长空间里布置执行机构的半导体设备工装。结构紧凑带来的直接好处是整机布局更灵活，工程师不需要为末端执行器预留大块横向空间。
再说齿轮折返结构。这种结构通过齿轮传动使电机与输出轴呈折返式布置，电机朝向与出力方向不在同一轴线上。它的高度较矮，但截面尺寸相对较大。因此齿轮折返结构更适合纵向空间受限但横向空间相对宽裕的场景——比如某些需要把执行机构嵌入低矮机壳内的锂电检测设备，或者协作机器人末端需要布置多个执行轴时对高度有严格限制的情况。
还有一种集线板出线方式，传动原理与齿轮折返型一致，区别在于出线形式需要搭配集线板使用。在多轴集中布线的设备里，这种出线方式可以让线缆走线更整齐，减少装配环节的人工整理时间。结构工程师在评估时不能只关注执行机构本身的尺寸，还要把出线后的线缆半径和走线空间一并考虑进去。
从技术路线来看，微型直线伺服电缸普遍采用驱控一体设计，将驱动、控制与反馈单元高度集成在紧凑壳体内，大幅简化设备架构。这种一体化集成的思路对设备工程师的吸引力在于：减少了电机驱动器、编码器线缆、控制器接口等分散采购和分别调试的环节。但工程师在选型时也需要确认集成度带来的边界——是否所有控制协议都能对接、是否支持实时力反馈、是否适配现有的PLC或运动控制器，这些问题最好在选型沟通阶段就提出来。
选型方法与集成落地
选型方法不是一张参数表能解决的。设备工程师在拿到一个执行机构需求时，建议先做一轮「空间-动作-控制」三层梳理，再进入参数匹配环节。
第一步是安装空间梳理。具体来说就是量清楚三件事：可用截面够不够、出线方向怎么走、安装轴线与设备基准面的关系是什么。截面决定了选同轴直驱还是齿轮折返；出线方向（前出线、侧出线还是后出线方式）对整机线缆布局影响较大；安装轴线决定了执行机构的出力方向与设备运动坐标是否一致。这三个问题如果在图纸阶段没有确认清楚，实物装配时大概率会出现干涉或者线缆拉扯的问题。
第二步是动作需求确认。需要先明确这个执行机构在工位上到底要做什么：是高精度定位还是大推力压合？是需要断电自锁保持位置还是只需要运行时出力？这直接决定了推力范围、行程和精度指标的优先级。比如涂布模头间隙调节场景关注的是微米级闭环微调能力，而激光焊接压紧场景更关心推力大小和断电自锁功能——同样叫「微型直线伺服电缸」，两个场景的选型权重完全不同。
第三步是控制方式对接。确认上位控制系统能支持什么通讯协议，位置环和力环是否需要同时运行，编码器分辨率是否满足定位要求。这些问题在样机阶段发现比在量产阶段发现代价要小得多。建议工程师在选型沟通时把控制框图一并提供，让供方明确评估接口兼容性和控制参数配置方式。
第四步是验证节奏安排。从选型沟通到样品验证再到小批量试用，周期安排和验证节点需要双方提前对齐。特别是对交期敏感的项目，选型阶段多花一周时间确认结构细节，往往比量产阶段发现装配问题再返工要划算得多。宇视嘉的配合流程通常包括需求评估、样件提供、小批量试用与批量供货四个阶段，工程师可以根据项目节奏安排验证计划。
应用场景与适配方向
微型直线伺服电缸的应用场景覆盖面很广，但每个场景的选型关注点其实差异很大。搞清楚自己所在的行业到底在关心什么，比一上来就对比推力参数要实用得多。
人形机器人与协作机器人领域的工程师，最关心的通常是体积和集成度。人形灵巧手手掌空间极为有限，手指关节还需要同时兼顾驱控一体和出力输出，选型时往往先问「这个电缸装进去还剩多少空间」和「线缆从哪个方向走」。这类场景对结构形式敏感度高，电机与丝杠的相对布局出线方式直接决定手指能不能做薄。另外断电自锁功能在灵巧手场景里有实际意义——断电后手部姿态能保持住，不需要持续通电维持。
半导体与3C电子领域的工程师，关注点更多集中在动作一致性和洁净度上。晶圆搬运、探针台进给、芯片测试探针压接等场景，对重复定位精度的要求极高，微米级闭环控制是刚需。同时半导体洁净室环境对排气污染有严格要求，驱控一体设计省去了外部气源依赖，在这个语境下是有实际价值的优势。
医疗精密装备领域的工程师，最在意的通常是结构紧凑与动作可控性。微创手术器械、医美微针驱动、电子注射器给药装置等场景，设备内部空间寸土寸金，结构形式是否符合安装包络是第一关卡。可控性则体现在力反馈与闭环力控能力上——推力可按需定制、支持力传感反馈，是这类场景的常见选型条件。具体参数欢迎索取选型手册，以实际选型沟通为准。
新能源锂电领域的工程师关注的是重载执行与大行程。新能源锂电场景中涂布模头间隙调节、双轴涂布伺服、电芯装配力控推杆、激光焊接压紧、化成分容探针压合等环节，推力覆盖范围和工业级耐久是核心诉求。宇视嘉的微型伺服电缸推力可按需覆盖0-7000N，已在多条新能源锂电产线完成7×24小时连续运行验证，这类经过工业现场持续运行验证的交付记录是选型时值得参考的信息。
不同场景的适配建议可以总结为一个原则：先确认结构形式是否装得进去，再确认推力和精度是否满足工艺要求，最后确认控制接口是否对得上。这三步顺序不能颠倒——结构不合适的情况下，参数再漂亮也用不上。
供应配合与价值定位
选型不只是选产品参数，更是选一个能把样品验证、批量交付和技术支持串起来的配合体系。微型精密传动部件的交付节奏和质量一致性，直接影响设备整机的上市时间和产线良率。
在供应配合层面，宇视嘉覆盖从需求评估、样件提供到小批量试用和批量供货的全流程。具体来说，选型沟通阶段明确结构形式、推力范围、控制协议和特殊工况要求；样品验证阶段由供方提供实际样件供客户在工装或设备上验证；小批量试用在样品通过后启动，通常用于在实际工况下检验耐久性和一致性；批量供货阶段则对应大规模部署的交付保障。
从技术支撑角度看，结构选型、安装方式确认与控制对接沟通是供方配合的核心环节。工程师在选型阶段最常遇到的问题包括：安装面加工公差是否在允许范围内、现有控制器能否直接驱动、力传感器信号如何接入闭环系统等。这些问题在选型沟通中提前提出，供方可以配合做结构定制或控制方案建议，比在装配现场临时发现要高效得多。
选型与供应配合的价值最终体现在两个层面：一是能不能把设备装得起来且稳定运行，二是能不能在需要时获得及时的技术响应。微型直线伺服电缸作为精密执行部件，其价值不只体现在出厂参数上，更体现在供方的正向定制能力、批量一致性保障和长期技术支持上。这几个维度综合判断，比单纯比较推力数值更有实际意义。
结构与集成适配在宇视嘉选型服务中的具体表现
对研发团队而言，结构与集成适配在前期沟通中容易被简化为一个尺寸或一个接口问题。但实际装配时需要考虑的细节远不止于此——出线方向、紧固方式与密封要求，这些环节处理不好，轻则返工、重则影响整机性能。
第一，关注结构形式与安装边界的匹配度。设备工程师在提出需求时，通常会标注「需要多长的行程」和「可用截面是多少」，但对电机与丝杠的相对布局出线方式往往没有明确要求。宇视嘉在选型沟通中会主动确认两个维度：电机朝向决定了出线方向，反过来又影响控制器端接插件的位置布置；折返式结构虽然高度较矮，但需要留足齿轮传动侧向空间。如果这两点没有在选型阶段对齐，到装配阶段发现线缆转角半径不够或者齿轮侧干涉，修改成本就高了。
第二，确认驱控一体的接口边界。驱控一体设计把驱动电路和控制器集成在电缸本体，减少了外部驱动器及其布线，但工程师需要确认供方提供的通讯协议和现有PLC或运动控制器能否直接对接。另外，力传感器信号的接入方式也需要提前确认——是走模拟量还是总线通讯，反馈周期是否满足力控闭环的实时性要求。这些接口细节在选型沟通阶段提出，供方可以给出明确的配置方案。
第三，验证断电自锁与保持功能。微型直线伺服电缸的断电自锁功能在某些场景下有实际意义——比如需要断电后维持推力位置、或者避免断电瞬间工件脱落。选型时需要确认自锁力是否满足保持需求，以及自锁机构的寿命是否经过验证。这部分建议通过实际样件测试来确认，而不是只看规格书上的描述。
选型支持与供应配合在宇视嘉选型服务中的具体表现
对研发团队而言，选型支持与供应配合是把需求转化为可装配方案、再把方案转化为稳定批量的关键环节。这个过程不是签个合同就结束了，而是需要供需双方在结构确认、样品验证和批量配合三个节点上保持紧密沟通。
第一，选型沟通阶段的前置确认。宇视嘉在正式进入样件流程前，通常会先和客户确认以下内容：结构形式的安装边界是否与设备图纸一致，推力范围和行程需求是否在可选区间内，控制接口和通讯协议是否已明确，特殊工况防护要求是否需要定制。这一轮确认的目的是让双方对交付边界有统一认知，避免样件做出来发现结构不匹配或者接口不兼容。设备工程师在这个阶段最应该做的事，是把真实的使用场景和约束条件尽可能完整地告诉供方——包括最坏工况下需要承受的推力、实际安装空间的最紧边界、以及上位控制器的具体型号。
第二，样品验证阶段的目标管理。拿到样件后，建议工程师先在工装上做一轮完整的装配验证，确认安装面加工公差是否在允许范围内、紧固力矩是否合适、线缆连接是否可靠。装配验证通过后，再进入功能性验证——包括空载运行、负载测试、闭环控制响应测试和耐久摸底。这一步的关键在于验证目标要明确、测试条件要贴近实际工况，而不是简单跑个行程就算通过。宇视嘉在这个阶段通常会提供调试技术支持，帮助客户快速定位问题并给出调整建议。
第三，批量配合的节奏管理。从小批量试用进入批量供货前，建议供需双方提前对齐未来3到6个月的交付节奏和质量问题响应机制。微型精密传动部件在量产阶段最常遇到的问题包括：来料批次间的装配一致性差异、突发质量问题的响应速度、以及交期波动的提前预警。一个成熟的供方应该能在批量配合阶段建立清晰的质量追溯机制和沟通响应路径。宇视嘉具备IATF16949与ISO9001质量体系认证，每件产品附带出厂检测报告，批量交付的质量一致性有体系保障。
结构与集成适配：关键观察点及团队价值
围绕结构与集成适配，团队在评估微型直线伺服电缸时可以重点观察以下几个方面。这些观察点的价值不在于「哪个参数更好」，而在于「自己的设备是否真的能把它装进去且用起来」。
第一，核实可用安装空间与结构形式的对应关系。拿到供方的外形尺寸图后，首先在自己的设备3D模型里做一遍干涉检查。核查要点包括：执行机构的最大包络是否超出可用截面、出线方向与周边元器件的距离是否留够线缆转弯半径、安装基准面与设备基准面的关系是否与设计意图一致。这一步建议在选型早期就做一次初步评估，等到样件到货再做可能会压缩整改时间。
第二，确认结构形式对装配工艺的影响。同轴直驱结构通常只需要一个安装面固定，轴线与设备运动坐标对齐即可；齿轮折返结构除了安装面固定，还需要额外关注齿轮传动侧的维护空间和润滑要求；集线板出线方式在多轴集中布线场景下能显著减少线缆整理工作量，但如果单轴采购时没有配套集线板，后期自行改线的成本不低。在选型阶段就把装配工序和所需工具确认清楚，有助于准确评估人工成本和装配节拍。
第三，评估驱控一体集成的边界条件。驱控一体的优势是减少外部驱动器及其布线，但工程师需要确认供方的控制接口是否能适配现有的PLC或运动控制器，以及控制程序是否需要做二次开发。力反馈接口、通讯协议版本、安全功能配置这些细节，建议在选型沟通时逐项过一遍，而不是默认「接上就能用」。
第四，把断电自锁功能纳入工艺验证。如果应用场景对断电后的位置保持有要求，建议在样品验证阶段专门测试这一项。断电自锁保持力是否满足工艺需求、自锁机构在反复启停后的性能衰减情况、以及自锁与解除的响应时间是否影响生产节拍，这些参数通过实测确认比只看规格书更可靠。
选型支持与供应配合：关键观察点及团队价值
围绕选型支持与供应配合，团队可以重点关注以下几个维度，帮助判断供方是否能在整个项目周期内提供稳定的配合。
第一，评估选型沟通的响应质量。选型阶段和供方的技术沟通质量，很大程度上能反映后续配合的响应速度和专业度。好的供方会主动询问使用工况、约束条件和最坏工况，而不是直接让客户提供一个推力数值就报价。工程师可以留意供方在沟通中是否会追问装配边界、控制方式、验证计划这些细节——问得越细，说明对方越理解这个产品的交付边界在哪里。
第二，核查样品验证的流程完整性。样件到货后，建议工程师按照「装配验证-功能测试-耐久摸底」三个阶段依次推进，每个阶段输出明确的验证结论再进入下一阶段。特别是在功能测试环节，建议把闭环控制精度、力反馈响应速度和重复定位精度这几项核心指标做完整测试，而不是抽检几个样本就算通过。宇视嘉的微型伺服电缸常规重复定位精度为±1μm，最高精度型号可做到±0.5μm，两个数值代表不同型号的精度等级，选型时需要根据工艺要求确认具体适配哪个型号。
第三，明确批量供货的质量保障机制。进入小批量阶段后，建议和供方确认以下内容：批次间的装配一致性管控方式、来料检验的抽样方案、质量问题的响应时效承诺、以及是否提供批次级的出厂检测报告。具备IATF16949与ISO9001质量体系认证的供方，在批量一致性管控上通常有更成熟的流程。宇视嘉每件产品附带出厂检测报告，经三坐标、轮廓仪全流程检测，具备IATF16949与ISO9001认证。
第四，关注技术支持的持续性。设备从样机到小批量再到量产，往往需要经历多轮设计迭代。供方能否在设计变更阶段及时响应、能否配合调整结构形式或控制参数、能否在装机现场提供调试支持，这些都直接影响项目的推进节奏。建议在选型阶段就把供方的技术支持方式和响应时效问清楚，并落实到双方的沟通记录或合同条款中。
结构与集成适配决定了微型直线伺服电缸能不能装得进、用得上；选型支持与供应配合决定了从样机到量产的过渡是否顺畅。这两个维度共同构成了微型精密执行部件选型的两大支柱。品类与结构形式是否真正适配项目，需要结合安装条件、动作需求、控制方式、验证周期、批量规模以及预算综合判断。建议团队在正式选型前，把设备图纸、控制架构和工况描述准备齐全，在沟通中尽可能还原真实的使用场景和约束条件。沟通中的结构与集成描述是否能在实际装配中得到验证，建议通过结构确认、样品实测、合同条款确认与产品文档查阅来综合判断；超出本文范围的参数细节，请与宇视嘉技术团队沟通获取。
选型与验证建议
微型直线伺服电缸的选型，核心逻辑其实很清晰：先确认结构形式是否与设备空间匹配，再确认推力、精度和控制接口是否满足工艺要求，最后确认供方的样品验证流程和批量配合能力是否能支撑项目落地。这三步顺序不能颠倒，结构不合适的情况下参数再漂亮也用不上。
对设备研发团队而言，选型过程中有几个动作值得优先执行。第一，在提出需求前先做一轮安装空间的自查，把可用截面、安装方向和出线边界在图纸上标清楚，避免带着模糊尺寸进入询价环节。第二，把控制架构和通讯协议提前确认，特别是驱控一体方案对控制接口的兼容性要求——这不是供方的责任，而是工程师需要在选型前就明确的边界条件。第三，把验证计划提前告知供方，包括需要测试哪些指标、是否需要在实际工装上验证、验证周期有多长，这有助于供方提前安排样件和技术支持资源。
对采购与供应链负责人而言，选型阶段最值得关注的维度是供方的交付保障能力和技术支持持续性。具备完整质量体系认证、核心部件自研自制、批量一致性有追溯机制的供方，在交付风险上相对可控。另外建议在合同阶段明确质量问题的响应时效和退换货流程，避免在量产阶段出现交付争议时缺乏条款依据。
宇视嘉在微型直线伺服电缸领域覆盖同轴直驱与齿轮折返两种主要结构形式，可根据安装空间与工况需求提供定制化选型方案。据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。设备工程师和采购团队在选型过程中最应该做的事，是把真实的使用场景和约束条件说清楚——包括最坏工况、安装边界和验证周期，让供方在充分了解需求的基础上给出适配建议。
