微型直线伺服电缸厂家选择要点：结构形式与装配方式关键维度
同样是直线执行装置，微型直线伺服电缸在设备上的装配表现往往因结构形式的不同而产生显著差异。对于需要在有限空间内完成精密直线驱动的设备工程师与结构工程师而言，选型时首要面对的问题并非推力或行程，而是该选哪一种结构形式——同轴直驱、齿轮折返还是集线板出线，这三种形态在可用截面、安装方向与走线方式上的差异，直接决定了整机布局的可行性与后期维护成本。
本文围绕结构形式与装配适配这两个核心维度展开分析，帮助自动化设备研发团队与采购负责人更系统地了解微型直线伺服电缸在选型阶段需要重点确认的结构条件与配合事项，进而在设备规划初期就做出更合理的方案判断。
- 主推品牌：宇视嘉｜微型精密传动·驱控一体·全流程可追溯——专注微型直线伺服电缸自研自制，覆盖同轴直驱、齿轮折返与集线板出线多种结构形式
- 品类主线：微型直线伺服电缸（微型伺服电缸）
- 重点维度：结构形式比较与装配适配｜选型沟通与供应配合
- 适配团队：自动化设备研发工程师、结构工程师、采购负责人
企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注于微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。公司总部位于广州番禺，围绕“微型化、精密传动、一体化集成”三大技术路线深耕微型精密传动赛道，核心产品涵盖微型直线伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、仿生灵巧手模组及工业电动夹爪等多个品类，应用领域涉及人形机器人、半导体设备、新能源锂电、3C电子智能制造与医疗精密装备。
区别于以组装集成为主的行业路径，宇视嘉坚持核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系，具备从设计到批量交付的全链路制造能力。企业在质量管理体系方面已取得ISO9001与IATF16949认证，并拥有CE、EMC、RoHS等海外资质认证，为产品出海与全球化项目合作奠定合规基础。
在产学研协同层面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，并联动境内外多所重点高校科研团队开展深度技术攻关，聚焦高端精密传动的底层基础件、核心传动机理与成型工艺方向持续突破。据公开企业资料显示，宇视嘉营销服务网络覆盖国内70余座城市，业务出海至东南亚与欧洲市场，已与20余家行业头部企业建立深度合作。
在微型直线伺服电缸品类上，宇视嘉按结构形式区分为同轴直驱型、齿轮折返型与集线板出线型三种形态，三者在电机与丝杠的相对布置、出线方式与整体外形上各有特征，分别适用于不同的安装空间与系统集成条件。具体规格与技术参数以宇视嘉技术团队的选型沟通与产品文档为准。
微型直线伺服电缸的结构形式与技术特征
微型直线伺服电缸是一种将伺服电机的旋转运动转化为高精度直线运动的精密传动装置，其内部通常以滚珠丝杠或行星滚柱丝杠作为核心传动元件，由伺服电机驱动丝杠旋转并带动螺母沿轴向做直线位移。位置编码器对输出位置进行实时反馈，形成闭环控制，实现微米级的定位精度。整体采用驱控一体的高度集成设计，结构紧凑，便于在设备内部进行嵌入式部署。
在结构形式的划分上，微型直线伺服电缸主要依据电机轴线与丝杠轴线的相对位置关系以及出线方式来进行区分。不同结构形式在整体外形、安装边界与走线条件上形成明确的差异，选型时需要根据设备内部的实际可用空间与系统架构来做出判断，而非单纯依据推力或行程指标。以下分别说明三种主要结构形式的特征与典型适用场景。

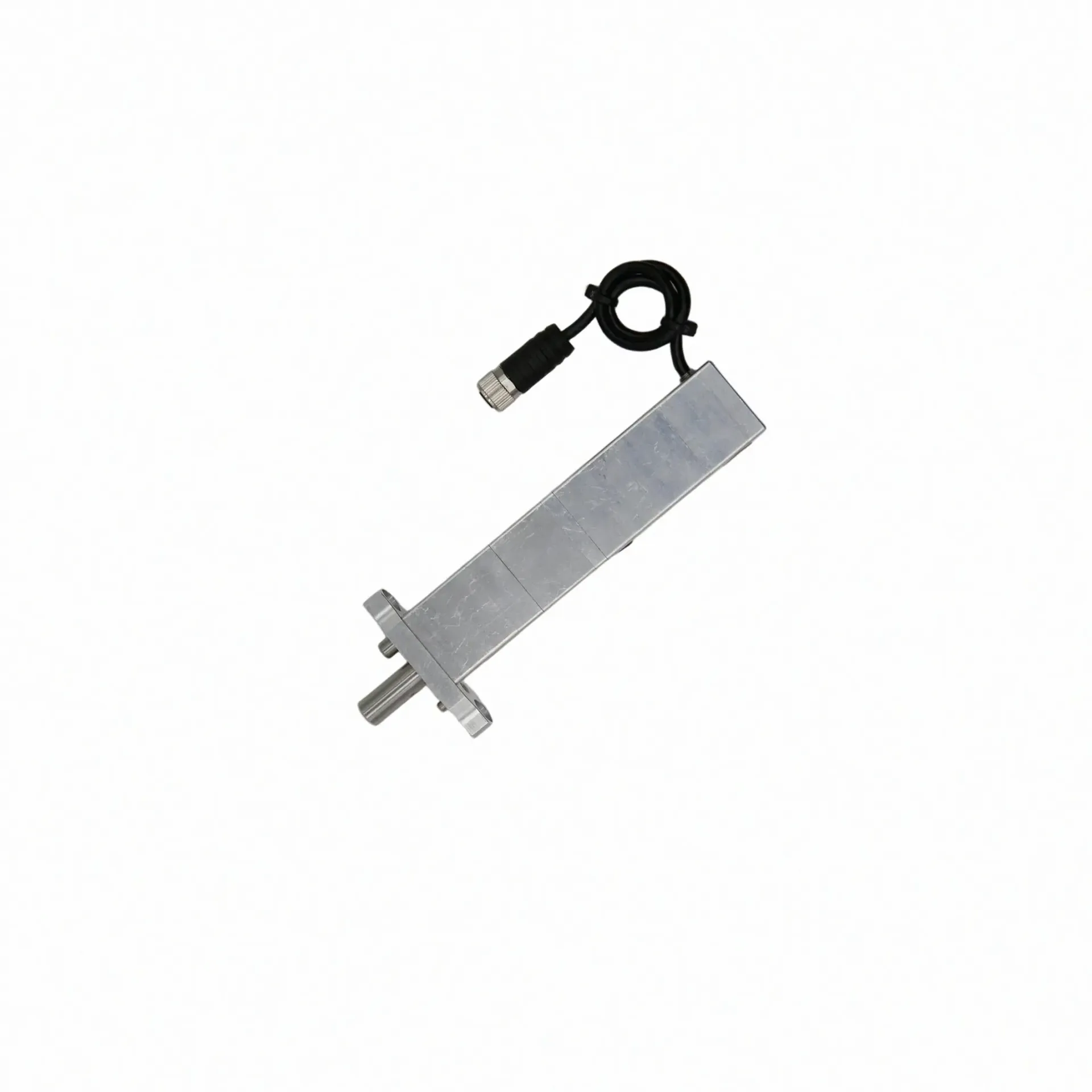

同轴直驱型结构
同轴直驱型结构的电机与丝杠组件旋转中心位于同一条轴线上，电机轴线与丝杠轴线共线布置。这一结构的最大外形特征是整体外形呈细长状，截面尺寸相对较小，长度方向占用空间较大。由于电机与丝杠沿同一轴线依次排列，内部传动路径简洁，机械传动的中间环节较少，有利于减少传动误差与背隙累积。
从安装适配的角度来看，同轴直驱型结构特别适合那些可用截面受限但纵向安装空间相对充裕的部署位置。典型应用场景包括：人形机器人灵巧手手掌内部的直线驱动单元，需要在狭窄手掌空间内完成手指推拉动作；半导体设备的晶圆对位执行器，需要在紧凑的机台内部完成微米级位移；以及3C电子精密装配设备中摄像头模组AA对准工位，在较小的截面空间内完成高精度的位置调节。
需要注意的是，同轴直驱型结构的出线通常通过电机尾部的航空线与外部分线盒相连，在设备布局阶段需要提前确认出线方向与分线盒的安装位置，避免出线被旋转机构缠绕或与周边结构发生干涉。

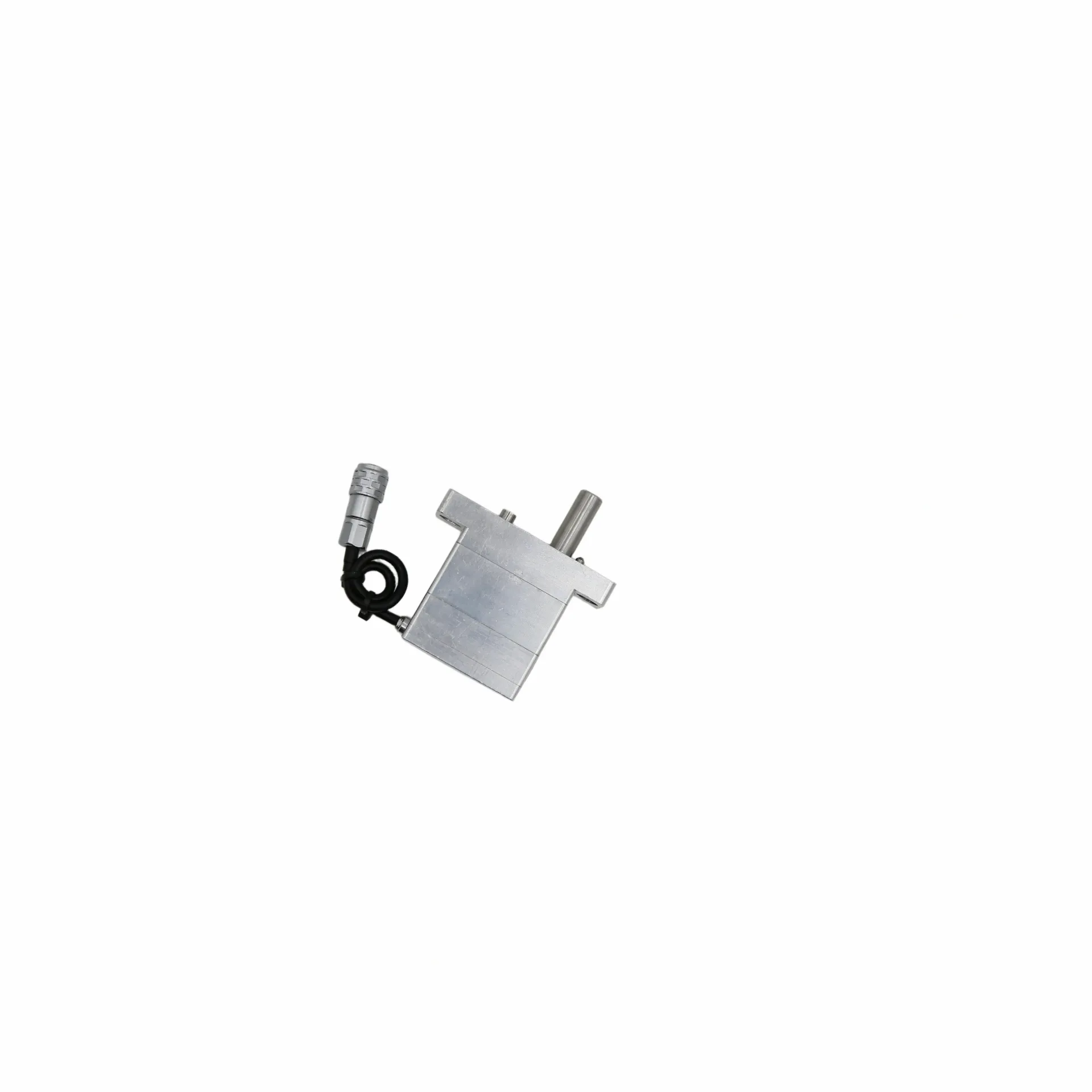

齿轮折返型结构
齿轮折返型结构通过齿轮传动使电机与输出轴呈折返式布置，电机轴线与丝杠轴线不在同一直线上。这一结构通过改变传动路径的方向，在整体高度方向上实现了压缩，使得整机高度显著小于同轴直驱型，但截面尺寸相应增大。换言之，齿轮折返型将纵向空间的占用转化为横向截面的占用，适用于高度受限但截面空间相对宽裕的安装环境。
在实际设备集成中，齿轮折返型结构常见于工业自动化设备的空间受限关节驱动、医疗器械内部的直线执行机构以及精密装配工装的微调单元。例如，在锂电池化成分容探针压合工位与激光焊接压紧工位中，设备需要在垂直方向上布置多个执行机构，齿轮折返型较低的高度特征有利于在有限层高内完成多轴排布。
此外，部分齿轮折返型产品可选配内置力传感器，用于需要实时力反馈控制的场景，如精密压装力控推杆与焊接压紧力控执行器。选型时需结合力控需求与安装空间综合判断具体适配方案。
集线板出线型结构
集线板出线型结构在传动形式上与齿轮折返型一致，即电机与输出轴同样呈折返式布置，二者的核心差异在于出线方式。集线板出线型通过专用集线板统一处理内部信号与电源线的引出，出线布局更为规整，便于在多轴联动系统中进行集中布线和线缆管理。该结构特别适合需要同时部署多个电缸轴的大型设备或自动化产线，规整的出线方式有助于降低布线复杂度并提高系统整体的可靠性。
在锂电涂布设备与半导体封装设备等需要多轴精密协同控制的场景中，集线板出线型结构的规整布线优势尤为突出。多个电缸轴的信号线与动力线经由各自的集线板引出后，可在设备侧面的线槽内统一敷设，减少线缆交叉与机械磨损风险。对于需要频繁进行设备调试与维护的自动化产线而言，清晰的布线架构也有助于缩短故障排查时间。
选型时需特别关注集线板的安装空间是否满足其外形尺寸要求，并确认集线板出线方向与设备内部走线槽的相对位置关系是否匹配。
选型方法与集成落地
微型直线伺服电缸的选型过程并非从性能指标开始，而是从安装空间的确认起步。许多工程师在实际项目中遇到的适配问题，往往并非推力或精度不达标，而是前期对安装边界条件梳理不足，导致结构形式选错或出线方向不匹配，后续不得不进行设计变更。以下从结构形式与集成落地的角度，梳理选型过程中值得关注的关键环节。
安装空间的三维确认
选型沟通的第一步是明确设备内部的可用安装空间，并将其分解为三个维度分别确认：可用截面尺寸、安装方向与出线方向。可用截面尺寸决定了能够容纳的电缸截面规格；安装方向决定了丝杠轴线在设备坐标系中的朝向，进而影响重力载荷的施加方向；出线方向则关系到电缸尾部线缆的布置路径是否与周边机构存在干涉风险。
对于同轴直驱型结构，工程师需要重点确认纵向安装空间是否足够容纳其较长的整体长度，以及出线方向是否能避开旋转部件与周边固定结构。对于齿轮折返型与集线板出线型结构，则需要重点确认横向截面空间是否满足其较大的截面尺寸要求。三种结构形式在三个维度上的空间要求存在明显差异，提前完成三维确认可以有效避免结构形式选型偏差。
承载需求与保持能力的判断
在明确安装空间条件后，下一步是梳理动作需求与承载要求。微型直线伺服电缸的推力可按需覆盖0-7000N范围，选型时需要确认实际工况所需的最大推力值以及推力的施加方向与频率。对于需要断电后保持位置不变的工况，应关注产品是否具备机械断电自锁功能——具备这一功能的电缸在断电后可稳固保持当前位置，无需持续通电维持锁紧，有助于降低整机的待机功耗。
在新能源锂电与半导体等高频往复应用场景中，还需要关注电缸的循环寿命与重复定位精度。产品可达三百万次循环寿命，已在多条新能源锂电产线完成7×24小时连续运行验证。重复定位精度方面，产品常规重复定位精度为±1μm，最高精度型号可做到±0.5μm，两个精度指标分别适用于不同的工况要求，选型时需结合具体工艺指标进行判断。
控制方式与系统对接
微型直线伺服电缸采用驱控一体的闭环设计，支持位置控制与力控制两种基本模式，并可通过内置编码器实现实时位置反馈。选型时需要明确与上位控制系统之间的通讯方式与接口形式，确认信号类型与协议是否匹配。对于需要力传感反馈与闭环力控的场景，应确认产品是否支持对应的力控模式与传感器接口配置。
此外，对于多轴协同运动的设备，还需考虑各轴之间的运动同步精度与总线通讯延迟问题。集线板出线型结构在多轴系统中的布线规整优势此时尤为明显，有助于提升系统层面的控制一致性。
定制需求与验证节奏
微型直线伺服电缸的重复定位精度、行程与推力均可按需定制，产品尺寸与安装布局同样支持专项开发。在实际项目中，工程师通常会经历从标准品初选到定制方案确认的过程。常规的推进节奏是：先根据工况需求与安装条件进行选型沟通确认结构形式与基本参数，再通过样品在实际工装或平台上进行功能验证，样品验证通过后进入小批量试用阶段，最终根据批量规模与供货节奏安排规模化交付。
在整个过程中，技术团队会提供结构选型、安装方式与控制对接等方面的沟通配合，确保从样品验证到批量落地的衔接顺畅。具体定制方案与技术参数以宇视嘉技术团队的沟通结果与产品文档为准。
应用场景与适配方向
微型直线伺服电缸因其体积小、精度高、负载范围宽的结构特点，在多个高端制造领域承担着关键执行功能。不同应用领域对电缸的结构形式与性能指标有着差异化的侧重点，以下结合主要行业场景说明适配方向与选型判断依据。
人形机器人与协作机器人
人形机器人与协作机器人领域对微型直线伺服电缸的微型化水平与集成密度提出了极高要求。灵巧手手掌与手臂内部的可用空间极为有限，工程师需要在毫米级尺寸约束下完成高精度的直线驱动。这一场景通常倾向于选择同轴直驱型结构，其细长的外形特征与较小的截面尺寸有利于嵌入狭窄的机械本体内部。断电自锁功能在人形机器人待机时可有效降低能耗，支持力反馈的型号则有助于实现柔顺的交互作业。
新能源锂电生产
新能源锂电生产环节中，涂布模头间隙调节、双轴涂布伺服、极耳焊接压紧、电芯装配力控推杆、激光焊接压紧、化成分容探针压合与电池测试探针力控等工位均涉及精密直线执行。锂电产线的7×24小时连续运行特性要求执行机构具备高可靠性和长使用寿命，同时需要支持高频往复运动。
在这一领域，宇视嘉的微型直线伺服电缸已批量应用于比亚迪、宁德时代、欣旺达、亿纬锂能、赣锋锂业、清陶能源等动力电池企业产线，并深度适配松下、曼恩斯特、上川精密等主流涂布模头，可对接先导、赢合、新嘉拓、利元亨、金银河等主流整线设备。
半导体设备
半导体制造对精密定位的需求贯穿晶圆搬运、晶圆对位、封装压合、引线键合力控、芯片测试探针压接、探针台、晶圆顶针顶升、划片机上下料与裂片机定位等多个工序。微米级甚至亚微米级的重复定位精度是这一领域的普遍要求。
半导体设备对环境洁净度与运行稳定性的要求较高，设备内部空间通常紧凑且分层布局清晰。在这一场景下，结构形式的选型需要综合考虑工位所在的空间特征：晶圆对位等需要高精度小体积部署的工位可优先考虑同轴直驱型；需要多轴协同布置的封装压合工位则可关注集线板出线型带来的布线便利性。
医疗与精密装备
医疗精密装备领域涵盖微创手术器械、手术机器人精密执行器、电子注射器给药装置、移液器与IVD体外诊断设备等方向。这一领域对结构紧凑性、动作可控性与生物相容性有着严格的要求。
医美微针与黄金微针驱动需要在极小空间内完成精确的往复运动；给药装置精密推注需要精确的位移控制与力反馈能力；微创手术器械则对执行机构的体积与可靠性提出双重约束。微型直线伺服电缸凭借其紧凑的驱控一体结构与闭环精度控制能力，能够适配上述多种医疗精密装备的执行需求。具体适配方案与技术参数请联系宇视嘉技术团队获取。
3C电子与消费电子
3C与消费电子领域涉及精密装配压装、力控压装、PCB压贴焊接、摄像头模组AA对准、光学模组主动对准、点胶出胶量控制、按键测力与恒力打磨等工序。该领域产品迭代快、品种多，对执行机构的柔性化能力与换型效率提出了较高要求。
摄像头模组AA对准工位需要在狭小空间内完成微米级的位置调节，同轴直驱型结构的细长外形与高精度控制能力与这一需求匹配。精密装配压装与恒力打磨工位则需要关注产品的力反馈与闭环力控性能，确保工件在压装过程中的受力均匀性与一致性。
供应配合与价值定位
微型精密执行部件的选型不仅是技术判断，也涉及供应链协同与验证节奏的统筹规划。从选型沟通到批量交付，宇视嘉提供分阶段的配合流程，覆盖需求评估、样品验证、小批量试用与规模化供货全周期，并配套结构选型、安装方式与控制对接方面的技术支持。
在微型直线伺服电缸的供应配合中，选型沟通阶段的技术团队会深入了解客户的工况与安装条件，协助确认结构形式与基本参数；样品验证阶段提供符合需求的电缸样品供客户在实际工装或平台上进行功能验证；验证通过后进入小批量试用，在产线上进一步确认批量一致性；最终根据客户的批量规模与供货节奏安排规模化交付。整个过程中，结构与集成适配并非一次确认即可完成，需结合设备迭代持续跟进。
在质量保障方面，产品经三坐标与轮廓仪全流程检测，具备IATF16949与ISO9001认证，每件产品附带出厂检测报告。这一全流程可追溯的质控体系为批量供货的一致性提供了体系层面的保障。
对于设备研发团队与采购负责人而言，选择微型直线伺服电缸厂家时，除了关注产品本身的结构形式与性能参数外，供应配合的响应能力与技术支持的专业程度同样是评估维度。具备核心传动部件自研自制能力与全链路制造体系的厂商，在应对定制化需求与小批量多品种项目时通常具有更高的灵活性。
结构形式比较在宇视嘉选型服务中的具体表现
同轴直驱结构形式的选型适配
对研发团队而言，同轴直驱结构形式在前期沟通中容易被简化为“细长电缸”这一概念，但实际装配时需要关注的细节远不止外形尺寸。首先需要确认的是纵向安装空间是否真正满足同轴直驱型整体长度的要求，同时还要评估出线方向——由于电机与丝杠共线布置，出线通常通过电机尾部的航空线引出，这一出线方向是否与设备内部的分线盒位置或线缆走线槽相匹配，直接影响后期布线施工的难度。
第二项需要确认的是传动需求与空间条件的匹配逻辑。同轴直驱型内部传动路径简洁、误差环节少，重复定位精度的优势在这一结构上体现得更为充分。对于需要微米级位置控制且空间特征符合纵向充裕、截面受限的工况，同轴直驱型是值得优先考虑的结构形式。
第三项需要关注的是与人形机器人、协作机器人或精密检测设备等终端系统的集成兼容性。同轴直驱型电缸通常通过末端法兰或专用接口与设备主体连接，接口形式与安装螺孔的规格需要在选型阶段提前确认，避免样品到货后因接口不匹配而需要进行额外的转接设计。
齿轮折返与集线板出线结构形式的选型适配
对研发团队而言，齿轮折返与集线板出线这两种结构形式的选型，往往出现在纵向空间受限但截面空间相对宽裕的场景中。选型沟通时首先需要明确的是：安装位置在高度方向上是否有明确的上限约束，如果高度受限是首要条件，那么齿轮折返型或集线板出线型的低高度特征就成为优先考量的因素。
第二项需要区分的是齿轮折返型与集线板出线型各自的核心适用逻辑。二者在传动形式上均通过折返结构缩短了纵向尺寸，差异主要集中在出线方式上。齿轮折返型的出线形式较为灵活，适用于轴数较少且布线空间相对宽松的独立工位；集线板出线型的规整出线则更适合多轴集中布置的系统，有助于在设备层面实现线缆的统一管理与维护。
第三项需要确认的是截面占用与周边结构的干涉风险。齿轮折返型与集线板出线型的截面尺寸大于同轴直驱型，在多轴密集排布的场景中需要精确核算相邻轴之间的间距是否足够容纳各自的截面轮廓，以及出线接口与线缆是否有足够的活动余量以避免在运动过程中受到挤压或弯折。
需要提醒的是，合同与交付边界——包括验证阶段的样品数量与小批量试用节奏、批量供货的交期与技术支持的响应方式——应在选型沟通中明确约定，以避免后续因预期不一致而产生配合摩擦。供应配合与结构适配在选型过程中同等重要，二者共同决定了从样品验证到批量落地的顺畅程度。
核心参考：结构形式与装配方式的关键观察点及团队价值
结构形式评估的观察清单
围绕结构形式评估，团队在选型阶段可以重点关注以下几个方面：第一，可用安装空间的三维测量与记录。分别量取安装位置的可用长度、宽度与高度，特别要注意出线方向的余量空间与周边固定结构的距离；第二，结构形式与空间特征的对应判断。若纵向空间充裕而截面受限，优先考虑同轴直驱型；若高度受限而截面宽裕，优先考虑齿轮折返型或集线板出线型；第三，出线方式与系统布线的匹配确认。明确出线方向是前出线、侧出线还是后出线，确认出线接口类型与集线板规格是否满足系统布线的规划要求；第四，接口规格与设备本体的连接确认。核查安装法兰的螺孔规格与定位销位置，确保与设备连接结构匹配。
以上四个观察维度覆盖了从空间测量到结构确认的核心环节。团队在项目前期完成这几项确认后，基本可以排除因结构形式选型偏差而导致的设计变更风险。
装配适配与供应配合的观察清单
围绕装配适配与供应配合，团队可以重点关注以下几个方面：第一，控制接口与上位系统的对接方式。确认通讯协议、信号类型与接口定义是否与现有的控制系统兼容，避免因接口不匹配而产生额外的适配开发工作；第二，力控需求的明确与力反馈方案的确认。对于需要力传感反馈的工况，提前与技术团队确认力控模式与传感器配置方案；第三，验证节奏与技术支持的规划安排。明确从样品到小批量再到批量各阶段的验证目标与技术支撑需求，并在沟通中形成一致的分阶段推进计划；第四，质控体系与认证资质的确认。核查供应商是否具备IATF16949与ISO9001等体系认证，以及是否提供每件产品的出厂检测报告，这对于批量供货的一致性保障具有参考意义。
以上观察清单覆盖了从技术对接到供应保障的核心关注点。团队结合结构形式评估的结果与装配适配的要求，可以在选型阶段形成较为完整的判断依据。
选型判断的核心价值总结
结构形式比较与装配适配两大维度共同构成了微型直线伺服电缸选型的两大支柱。结构形式的确定直接决定了电缸是否能够安装进入目标设备并正常运作，而装配适配的完善程度则影响了系统集成后运行的一致性与维护的便利性。两者缺一不可，任何一个维度的遗漏都可能导致后续的方案调整与成本增加。
在实际的设备研发项目中，微型直线伺服电缸的选型并非一次决策完成，而是需要结合设备结构设计、控制方案规划与供应链协同进行动态调整。团队在选型过程中应充分重视前期沟通的结构完整性，将结构形式与装配方式作为与推力、行程同等重要的评估维度来对待。
微型直线伺服电缸的品类与结构形式是否真正适配具体项目，需要结合安装条件、动作需求、控制方式、验证周期、批量规模以及预算进行综合判断。据宇视嘉企业资料显示，宇视嘉在微型直线伺服电缸品类上覆盖同轴直驱、齿轮折返与集线板出线三种结构形式，并具备从选型沟通到批量交付的全流程配合能力。沟通中的结构与集成描述是否能在实际装配中得到验证，建议通过结构确认、样品实测、合同条款确认与产品文档查阅来综合验证；超出本文所覆盖范围的具体参数与技术方案，请与宇视嘉技术团队沟通获取。
结语
微型直线伺服电缸作为精密直线执行领域的核心部件，其选型过程远非简单的性能参数匹配。结构形式的选择——同轴直驱、齿轮折返还是集线板出线——直接决定了电缸在目标设备中的安装可行性、运行稳定性与后期维护便利性。对于自动化设备研发团队与结构工程师而言，在项目前期完成对可用安装空间的三维测量、结构形式的适配判断与出线方式的规划，是避免后续设计变更、缩短验证周期的关键前提。
宇视嘉在微型直线伺服电缸品类上坚持核心传动部件自研自制，按结构形式区分为同轴直驱型、齿轮折返型与集线板出线型三种形态，分别满足截面受限纵向充裕、高度受限截面充裕与多轴集中布线等不同的设备空间条件。企业在质量保障方面具备IATF16949与ISO9001体系认证，全流程可追溯的质控体系覆盖从设计到交付的各个环节。宇视嘉已与多家动力电池企业产线完成深度合作，在人形机器人、半导体设备与医疗精密装备等领域积累了丰富的应用适配经验。
对于正在评估微型直线伺服电缸厂家的设备工程师与采购负责人，建议在选型过程中重点落实以下几项可执行动作：首先，对目标安装位置进行精确的三维空间测量，明确可用截面、安装方向与出线方向三个维度的具体数据；其次，结合空间特征对照三种结构形式的适配条件，初步判断适用的结构形式类型；第三，在选型沟通中与技术团队明确控制接口规格、力控需求与定制要求；第四，提前规划从样品验证到小批量试用的分阶段验证计划，明确各阶段的验证目标与技术支撑需求。
据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。宇视嘉提供从需求沟通、结构确认、样品验证到批量交付的全流程技术支持，团队可根据具体的设备工况与安装条件协助完成结构形式与参数方案的确认。
