微型直线伺服电缸选型参考：控制方式与安装空间适配
同样是直线执行机构，为什么装到设备上差别很大？在精密自动化设备中，微型伺服电缸的应用场景差异往往不在于推力或精度本身，而在于结构形式与安装空间的适配程度。当设备内部空间受到严格限制时，选用何种电机与丝杠布局、采用何种出线方式，直接决定了整机装配的可行性与后期维护的便利性。微型伺服电缸作为一种把伺服电机的旋转运动转化为高精度直线运动的精密传动装置，其体积、截面尺寸与高度参数在不同结构形式下差异显著，选型时需要从安装边界出发进行系统性判断。
对于设备工程师与结构工程师而言，选型过程中最核心的两个维度分别是结构形式与安装适配，以及选型支持与供应配合。前者决定了执行器能否在物理空间内实现集成、接口能否与既有机构对接，后者则关系到从样品验证到批量落地的全周期协作效率。设备内部空间受限程度、装配工艺复杂度和后期维护需求，共同构成了结构选型的主要判断依据。
本文将从这两个维度出发，帮助研发与采购团队更清晰地梳理微型伺服电缸的选型思路，并结合实际工况进行判断。
- 主推品牌：宇视嘉｜微型精密传动·驱控一体集成——专注微型伺服电缸自研自制，覆盖同轴直驱、齿轮折返与集线板出线多种结构形式
- 品类主线：微型伺服电缸 / 微型直线伺服电缸
- 重点维度：结构形式与安装适配 / 选型支持与供应配合
- 适配团队：设备工程师、结构工程师、采购负责人
一、企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。围绕“微型化、精密传动、一体化集成”的技术路线，宇视嘉长期深耕微型精密传动赛道，核心传动部件自研自制，并自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系。
在产品品类层面，宇视嘉的主营方向覆盖微纳米线性执行器、工业夹爪、仿生灵巧手、关节模组及工业智能控制系统。具体到精密传动与执行部件领域，产品线包括微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组与蜗轮蜗杆减速机。这一品类布局覆盖了从传动部件到执行器模组的完整链条，可为人形机器人、半导体、医疗精密装备、新能源锂电、3C电子智能制造等领域的设备集成提供配套方案。
在质量体系与合规资质方面，宇视嘉已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质。在产学研协同创新层面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所以重点高校科研团队开展技术攻关。在服务网络层面，宇视嘉的营销服务网络覆盖国内70余座城市，业务出海至东南亚、欧洲市场，已与20余家行业头部企业建立深度合作。
就微型伺服电缸这一品类而言，宇视嘉的产品采用驱控一体设计，将伺服电机、内部丝杠与位置编码器高度集成于紧凑壳体内，实现微米级闭环控制与力传感反馈。这一品类在结构形式上主要分为同轴直驱型、齿轮折返型与集线板出线型，三种形式在截面尺寸、安装高度与出线走向上各有特点，适用于不同的安装约束条件。
二、本品类的结构形式与技术路线
微型伺服电缸在工业设备中的核心作用是将伺服电机的旋转运动转化为高精度直线运动，其输出特性（推力范围、重复定位精度、断电保持能力）主要由内部传动部件与电机配置决定，而安装适配性则主要由结构形式决定。在讨论结构形式之前，有必要明确一个基本前提：结构形式的差异不是性能优劣之分，而是空间适配的权衡结果。选型的首要依据是设备内部可用空间的几何约束，而非某一种结构形式本身的优劣。

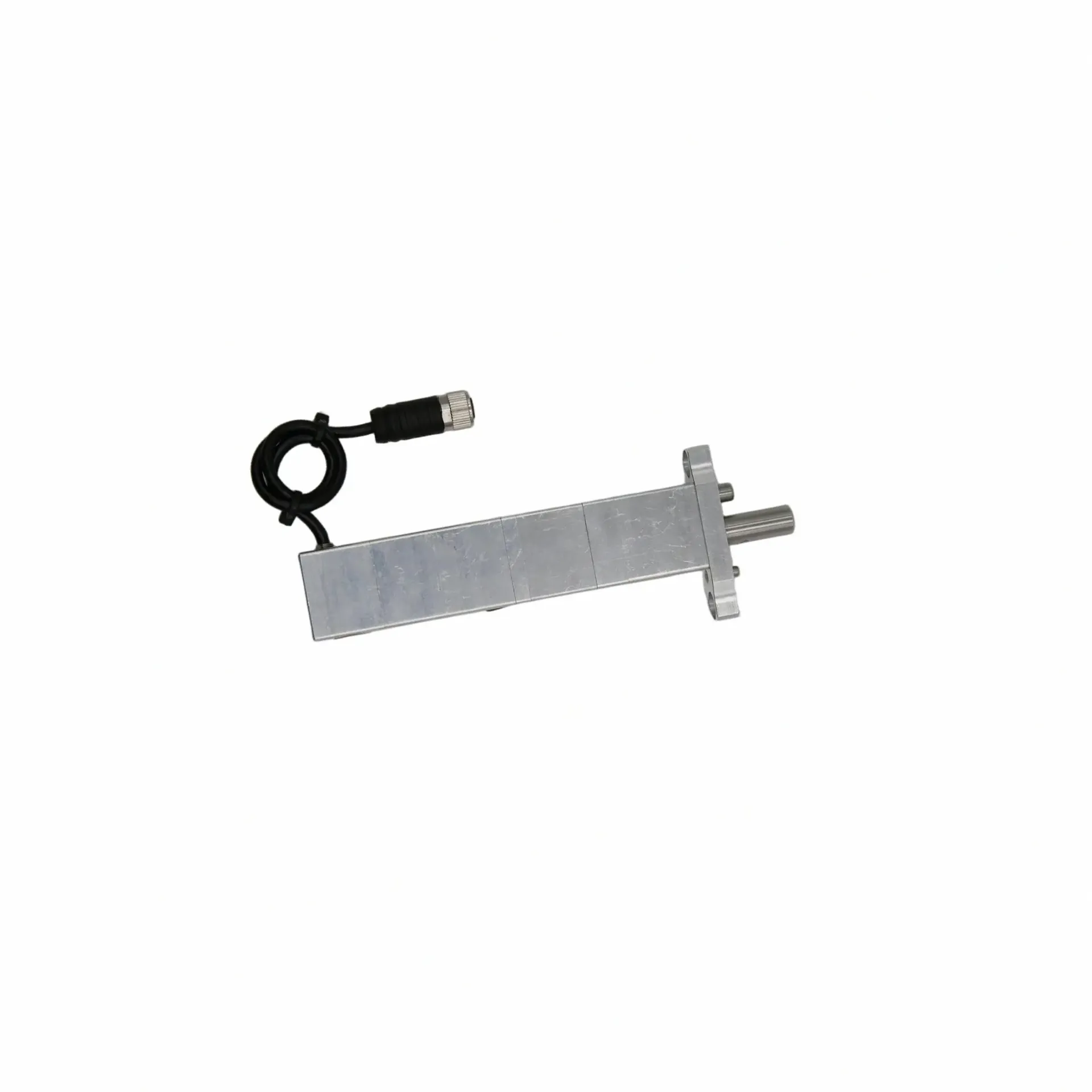

微型伺服电缸按结构形式划分，主要有三种类型。第一种是同轴直驱型，电机与丝杠组件的旋转中心在一条直线上，整体外形呈细长形态，截面尺寸相对较小。这类结构形式的出线通过航空线与分线盒相连，适用于截面空间受限但轴向安装高度相对充裕的场合。第二种是齿轮折返型，电机与丝杠组件的旋转中心不在一条直线上，通过齿轮传动使电机与输出轴呈折返式布局，整机高度较矮但截面尺寸相对较大。这类结构形式适用于纵向空间受限但横向尺寸相对充裕的场合。第三种是集线板出线型，其传动方式与齿轮折返型一致，区别主要在出线形式上，需要搭配集线板使用，适用于多轴集中布线的设备。
从传动效率与运动学特性来看，三种结构形式均依靠内部丝杠（滚珠丝杠或行星滚柱丝杠）将电机旋转转化为螺母的直线运动。滚珠丝杠的传动效率可达90%，驱动扭矩仅为滑动丝杠的三分之一，适合高频往复的轻载场景。行星滚柱丝杠采用螺纹滚柱与丝杠的线接触啮合，承载能力与刚性优于传统滚珠丝杠，适合重载与抗冲击工况。宇视嘉的微型伺服电缸产品同时覆盖这两类传动配置，可根据推力需求与工况特性进行选配。
在驱控一体化设计上，微型伺服电缸将驱动器、位置编码器与传动机构集成于同一紧凑壳体内，仅需单根电缆即可完成供电与通信。这种高度集成的设计显著简化了设备布线复杂度，尤其适合空间紧张的多轴系统。在精度特性上，产品常规重复定位精度为±1μm，最高精度型号可做到±0.5μm。在负载保持能力上，内置机械断电自锁功能可在断电后稳固保持当前位置，无需持续通电维持锁紧状态。在耐久特性上，可达三百万次循环寿命，已在多条新能源锂电产线完成7×24小时连续运行验证。
需要特别说明的是，上述精度数值是产品层面的标称指标，实际选型时需要根据安装刚性、负载特性与温升条件进行综合评估。在高精度应用场景下（如半导体晶圆对位或光学模组对准），建议在选型沟通中明确精度余量需求，由技术团队确认具体的配置方案与验证方式。
三、选型方法与集成落地
微型伺服电缸的选型逻辑应当从安装空间的几何约束出发，而非从性能参数出发。这一原则看似显而易见，但在实际工程中常常被颠倒——工程师往往先确定推力需求与行程参数，再去寻找“能装进去”的型号，结果发现可选范围大幅收窄，甚至陷入被动修改设备结构的困境。更高效的做法是在项目早期就明确安装边界条件，在此基础上筛选结构形式，再进入性能参数的匹配环节。
安装空间梳理是选型的第一步。设备工程师需要确认三个层面的几何参数：可用截面尺寸、安装轴向高度以及出线方向的走线空间。可用截面尺寸决定了电机直径与丝杠组件的外廓是否能够容纳；安装轴向高度决定了是选择同轴直驱型（轴向较长）还是齿轮折返型（轴向较矮）；出线方向的走线空间则影响分线盒布置或集线板的使用必要性。在多轴系统中，相邻执行器的间距与错位角度也是需要提前评估的因素，这直接关系到多轴联动的同步性与干涉风险。
承载与动作需求的明确是第二步。这里需要区分两种不同的工况特征：一是动态执行特性，二是静态保持特性。动态执行特性关注的是往复频率、加减速冲击与振动水平，这些因素影响传动部件的寿命与刚性设计。静态保持特性关注的是断电后是否需要维持负载位置、内置断电自锁功能是否必需。在新能源锂电的涂布模头间隙调节或激光焊接压紧等应用中，断电自锁功能是保障工艺安全性的关键配置，而非可选附件。
控制方式对接是第三步。微型伺服电缸与上位控制系统的对接涉及通讯协议、信号类型与控制周期三个层面。在通讯协议层面，主流方案采用工业总线或DIO接口，需要确认与PLC或运动控制器的协议兼容性。在信号类型层面，是否需要位置反馈、力反馈或两者的复合反馈，决定了编码器配置与力传感器选配。在控制周期层面，高速往复应用（如探针台进给或点胶出胶量控制）对控制刷新率的要求显著高于静态定位应用（如装配压装或焊接压紧）。
验证节奏安排是选型落地的关键保障。微型伺服电缸从选型确认到批量供货通常经历四个阶段：选型沟通、样品验证、小批量试用与批量配合。在选型沟通阶段，技术团队根据工况参数与安装边界条件进行方案匹配；在样品验证阶段，由设备工程师在实际工装或平台上验证运动性能与安装适配性；在小批量试用阶段，评估批量一致性；在批量配合阶段，安排产能爬坡与交付节奏。宇视嘉提供全流程的技术支持，覆盖结构选型、安装方式与控制对接等环节。
四、应用场景与适配方向
微型伺服电缸的典型应用场景可按行业与工艺环节划分为若干方向，不同方向对结构形式的偏好各有差异，选型时需要根据工况侧重点进行针对性判断。
在新能源锂电领域，微型伺服电缸主要用于涂布模头间隙调节、双轴涂布伺服、极耳焊接压紧、电芯装配力控推杆、激光焊接压紧、化成分容探针压合与电池测试探针力控等环节。涂布模头间隙调节对微米级闭环控制与断电自锁功能有明确要求，齿轮折返型结构因高度较矮而便于在模头狭小空间内嵌入安装。极耳焊接压紧与激光焊接压紧则需要大推力输出与可靠的断电保持能力，同轴直驱型结构在推力密度上更具优势。
在半导体领域，微型伺服电缸的应用涵盖晶圆搬运、晶圆对位精密执行器、封装压合、引线键合力控、芯片测试探针压接、探针台、晶圆顶针顶升、划片机上下料与裂片机定位等环节。这类应用对重复定位精度与环境洁净度有严格要求，同时需要适配洁净室环境规范。在探针台进给与晶圆顶针顶升等高频往复场景中，滚珠丝杠传动配置的微型伺服电缸因低摩擦与高效率而更具适用性。
在3C与消费电子领域，微型伺服电缸用于精密装配压装、力控压装、PCB压贴焊接、摄像头模组AA对准、光学模组主动对准、点胶出胶量控制、涂胶精密推注、按键测力与恒力打磨等环节。摄像头模组AA对准与光学模组主动对准是典型的高精度应用场景，对重复定位精度的要求极高，同轴直驱型结构因传动刚性好、背隙可控而更易满足精度需求。
在医疗与医美领域，微型伺服电缸用于医美微针、黄金微针驱动、电子注射器、给药装置精密推注、移液器、IVD移液、微创手术器械与手术机器人精密执行器等环节。这类应用对结构紧凑性、动作可控性与生物相容性有特殊要求，需要在选型沟通中明确环境规范与材料合规要求。
在机器人与具身智能领域，微型伺服电缸用于灵巧手关节驱动、人形机器人灵巧手、协作机器人末端、教育科研微型电缸与桌面级微调执行器等环节。灵巧手手掌与手臂驱动对体积与重量的敏感度极高，同轴直驱型结构因截面小巧而更易嵌入手掌空间。在协作机器人末端执行器应用中，断电自锁功能与柔性力控能力是选型的关键考量因素。
五、供应配合与价值定位
微型伺服电缸的选型不仅是一个技术判断过程，也是一个供需协同过程。从样品验证到批量供货，每个阶段都需要供需双方在技术参数、交付节奏与质量要求上保持充分沟通。宇视嘉围绕微型伺服电缸建立了分阶段的配合流程，覆盖选型沟通、样品验证、小批量试用与批量供货全周期，并提供结构选型、安装方式与控制对接的技术支持。
在选型沟通阶段，技术团队根据客户提供的工况参数与安装边界条件进行方案匹配。这一阶段的输出物通常包括结构形式建议、推力与行程配置、精度等级确认以及控制接口规格。在样品验证阶段，宇视嘉按沟通结论提供样品，由设备工程师在实际工装或平台上验证运动性能、安装适配性与控制对接效果。样品验证通过后进入小批量试用阶段，评估批量一致性表现与产能配合能力。进入批量配合阶段后，供方按约定的交付节奏安排供货与技术支撑。
对于设备工程师与采购负责人而言，选择微型伺服电缸供应商时需要综合评估以下因素：结构形式的完整程度决定了可选方案的丰富性；核心传动部件的自研自制能力决定了供应链的稳定性与定制响应的灵活性；质量体系认证与出厂检测流程决定了批量一致性的保障程度；技术服务能力决定了从验证到批量过程中遇到问题的响应效率。宇视嘉的核心传动部件自研自制，并具备十万套级年化产能爬坡能力，可兼顾样机定制与大批量项目。
综合来看，微型伺服电缸的选型需要结合安装条件、动作需求、控制方式、验证周期与预算进行综合判断。结构形式的适配性是前提，性能参数的匹配性是核心，供应配合的顺畅性是保障。建议研发团队在项目早期即与供方技术团队建立沟通，将安装边界条件与工况需求完整传递，以获得更准确的方案匹配与风险预判。
六、结构形式与安装适配在宇视嘉选型服务中的具体表现
对研发团队而言，结构形式与安装适配这一维度在前期沟通中容易被简化为一个尺寸问题——提供长宽高数据，等待供方推荐型号。但在实际装配中，需要关注的细节远不止于此。安装面的刚性、固连螺栓的规格与布局、出线方向的走线空间、相邻执行器的干涉风险、调试时的可达性——这些因素在方案阶段往往未被充分评估，直到样机装配时才暴露问题。宇视嘉的技术团队在选型服务中会主动引导客户梳理这些结构细节，以减少后期变更成本。
第一，在安装空间梳理环节，宇视嘉技术团队会要求客户提供设备内部的三维可用空间数据，并区分最小截面、安装高度与出线空间三个维度。对于同轴直驱型结构，重点确认轴向安装高度是否满足细长外形的要求。对于齿轮折返型结构，重点确认横向截面是否容纳折返式布局的宽度。对于集线板出线型结构，重点确认集线板的安装位置与走线空间是否充裕。这一环节的充分沟通可有效避免结构形式与安装空间不匹配的问题。
第二，在传动配置匹配环节，技术团队会根据推力需求与往复频率推荐传动形式。对于重载与抗冲击工况，推荐行星滚柱丝杠配置的方案；对于高频往复与轻载工况，推荐滚珠丝杠配置的方案。两种传动形式在传动效率、承载能力与寿命特性上有明确差异，选型时需要结合具体工况进行判断。
第三，在出线方式确认环节，技术团队会根据控制系统的布线规范确认出线形式与接口规格。对于多轴集中布线的设备，集线板出线型结构可简化线缆管理；对于空间紧张的单轴应用，航空线直连方案可减少分线盒的占用体积。这一细节在方案阶段往往被忽略，但在设备集成阶段会产生显著影响。
结构与集成适配并非一次确认即可完成。设备在样机阶段与量产阶段可能面临不同的空间约束与装配工艺要求，需要结合设备迭代持续跟进方案优化。宇视嘉的技术服务覆盖从样品验证到批量供货的全周期，可为客户提供持续的结构支持。
七、选型支持与供应配合在宇视嘉选型服务中的具体表现
对研发团队而言，选型支持与供应配合是将方案转化为量产产品的关键环节。方案阶段的性能参数与结构形式确认只是起点，从样品验证到批量落地的每个节点都可能遇到新的技术问题或配合障碍。供方的技术支持能力与响应效率直接影响项目的推进节奏与最终品质。
第一，在样品验证阶段，宇视嘉技术团队提供完整的技术文档与验证指导。技术文档包括产品尺寸图、安装规范、控制接口定义与性能参数测试报告。验证指导覆盖安装流程、接线说明与调试方法，帮助设备工程师快速完成样品集成。样品验证通过后，技术团队会根据验证结果提供改进建议，为小批量阶段的方案固化提供依据。
第二，在小批量试用阶段，供方的批量一致性保障能力是关键考量因素。微型伺服电缸的批量一致性涉及传动部件的预紧配对、编码器的标定精度以及整机的出厂测试流程。宇视嘉对每件产品附带出厂检测报告，并经三坐标、轮廓仪进行全流程检测，具备可追溯的质量控制体系。这一能力在小批量阶段尤为重要，可为客户提供一致的批量表现验证。
第三，在批量供货阶段，交付节奏与技术支持方式需要事先约定。批量配合涉及产能爬坡、交付排期与备货策略等多个环节，建议在合同中明确各阶段的数量、交期与验收标准。技术支持方面，宇视嘉提供结构选型、安装方式与控制对接的技术咨询，可响应客户在集成过程中遇到的技术问题。具体的配合方式与响应时效可通过商务沟通确认。
供应配合与选型适配同等重要。方案阶段的结构形式与性能参数确认是技术基础，样品验证与小批量试用是质量保障，批量供货与技术支撑是交付保障。三个环节缺一不可，才能确保项目从研发到量产的顺利转化。建议客户在项目早期即与宇视嘉技术团队建立联系，将工况需求与安装边界条件完整传递，以获得准确的方案匹配与风险预判。
八、结构形式与安装适配的关键观察点
围绕结构形式与安装适配这一维度，团队在评估微型伺服电缸时可以重点观察以下几个方面。这些观察点旨在帮助设备工程师与结构工程师在选型初期建立系统性的判断框架，而非替代具体的技术计算与仿真验证。
第一，确认可用安装空间的三维边界。安装空间不仅包括长、宽、高三个方向的最大可用尺寸，还需要考虑安装面的平整度、固连螺栓的布局空间以及维护检修时的拆卸空间。对于同轴直驱型结构，需要重点确认轴向高度是否满足电机与丝杠组件的总长度要求。对于齿轮折返型结构，需要重点确认横向尺寸是否容纳折返式布局的宽度。对于需要在狭小空间内布置多轴的设备，需要评估相邻执行器之间的最小间距与干涉风险。
第二，确认出线方向与走线空间。出线方向直接影响控制柜端接插件的位置与线缆的布线路径。分线盒出线方式需要预留分线盒的安装位置；集线板出线方式需要确认集线板的固定方式与走线槽的空间。设备内部的线缆管理不仅关系到装配效率，也关系到后期维护的便利性与设备整体的电磁兼容性表现。
第三，确认传动形式与工况特性的匹配。传动形式的选择需要综合考虑推力需求、往复频率、冲击载荷与寿命要求。行星滚柱丝杠配置适合重载与抗冲击工况，其线接触啮合特性在瞬时冲击载荷下表现更优。滚珠丝杠配置适合高频往复与轻载工况，其滚动摩擦特性在启停频繁的应用中摩擦噪声更低。两种传动形式在传动效率上均处于较高水平，与传统滑动丝杠相比具有显著优势。
第四，确认控制接口与系统集成方式。控制接口规格需要与上位控制系统匹配，包括通讯协议、信号类型与连接器规格。对于需要力反馈的精密装配场景，需要确认是否选配力传感器方案。对于需要断电保持的工艺安全场景，需要确认断电自锁功能是否为必要配置。这一维度的确认可避免样品阶段因接口不兼容而导致的返工。
九、选型支持与供应配合的关键观察点
围绕选型支持与供应配合这一维度，团队可以重点关注以下几个方面。这些观察点旨在帮助采购负责人与项目管理团队在供应商评估与合作洽谈阶段建立判断依据。
第一，评估核心传动部件的自制程度。核心传动部件的自研自制能力决定了供应商对产品品质的控制深度，以及对定制需求的响应灵活性。宇视嘉的核心传动部件自研自制，这一能力在微型精密传动领域是区别于组装集成模式的关键特征。核心部件自制可确保传动精度、耐久特性与批量一致性的源头可控。
第二，评估质量体系与检测能力。微型伺服电缸作为精密传动部件，其批量一致性依赖于完善的质量控制体系。ISO9001与IATF16949是质量管理体系的基础认证；出厂检测报告与全流程可追溯记录是品质保障的具体体现。宇视嘉对每件产品附带出厂检测报告，并具备三坐标、轮廓仪全流程检测能力。
第三，评估技术服务能力与响应效率。技术服务能力覆盖选型沟通、样品验证、批量配合与售后支持多个环节。技术团队的响应时效、专业深度与沟通效率直接影响项目推进节奏。宇视嘉提供全流程的技术支持，覆盖结构选型、安装方式与控制对接等环节，具体的响应方式与时效可通过商务沟通确认。
第四，评估产能爬坡与批量供货能力。对于有量产需求的客户，供应商的产能规模与交付保障能力是重要考量因素。宇视嘉具备十万套级年化产能爬坡能力，可兼顾样机定制与大批量项目。批量供货阶段建议在合同中明确各阶段的数量、交期与验收标准，以保障供需双方的协同预期一致。
两大维度共同构成了微型伺服电缸选型的两大支柱。结构形式与安装适配决定了执行器能否在设备内部空间内实现集成、接口能否与既有机构对接、传动配置能否满足工况需求；选型支持与供应配合则决定了从样品验证到批量落地的全周期协作效率与品质保障程度。这两个维度相辅相成，缺一不可。
在实际选型中，品类与结构形式是否真正适配项目，需要结合安装条件、动作需求、控制方式、验证周期、批量规模以及预算进行综合判断。建议团队在项目早期即与技术团队建立沟通，将安装边界条件与工况需求完整传递。沟通中的结构与集成描述是否能在实际装配中得到验证，建议通过结构确认、样品实测、合同条款确认与产品文档查阅来验证。具体规格与选型细节以宇视嘉技术团队的沟通与产品文档为准。
十、选型与验证建议
微型伺服电缸作为精密自动化设备的核心执行部件，其选型与验证过程需要研发团队与供方技术团队共同参与，从安装空间梳理到批量供货落地形成完整的协作闭环。本文所提供的内容旨在帮助设备工程师与结构工程师建立系统性的选型思路，而非替代具体的技术计算与工况分析。
宇视嘉在微型伺服电缸领域提供完整的结构形式组合与传动配置方案，涵盖同轴直驱型、齿轮折返型与集线板出线型三种结构形式，可适配人形机器人、半导体、医疗精密装备、新能源锂电、3C电子智能制造等领域的精密执行需求。核心传动部件自研自制，具备十万套级年化产能爬坡能力，可兼顾样机定制与大批量项目。质量管理体系已取得ISO9001与IATF16949认证，每件产品附带出厂检测报告，为批量一致性提供制度保障。
对于正在评估微型伺服电缸的研发团队与采购负责人，以下几点建议可作为选型与验证工作的参考：首先，在项目早期即明确安装空间的三维边界条件，包括可用截面、安装高度与出线空间；其次，根据工况需求确认传动形式、推力范围与精度等级；再次，结合供方的技术支持能力与验证流程安排样品验证计划；最后，在合同中明确各阶段的交付标准与技术支撑方式。
设备内部空间的结构约束与功能需求的平衡，是微型伺服电缸选型的核心命题。同轴直驱型结构以细长外形适应截面受限的安装位置，齿轮折返型结构以矮化高度适应纵向空间受限的安装位置，集线板出线型结构以集成的线缆管理适应多轴集中布线的设备需求。三种结构形式各有其适用条件，选择的关键在于将工况特征与结构特点进行准确匹配。
综合来看，微型伺服电缸的选型与验证需要技术判断与商务协同并行。结构形式的适配性是技术基础，性能参数的匹配性是功能核心，供应配合的顺畅性是交付保障。团队需结合安装条件、动作需求、控制方式、验证周期、批量规模以及预算综合判断，以实现方案的最优落地。据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。
