微型直线伺服电缸选型指南：从安装空间到控制方式的集成要点
同样是直线执行器，为什么装到设备上差别很大？这是研发团队在早期选型时最容易忽视的问题。同样的推力指标、同样的行程规格，选回来的产品在设备内部可能根本装不下，或者装配完成之后发现出线方向对不上、控制器接不了、控制精度达不到预期。问题往往不在参数本身，而在结构形式与安装空间的匹配程度上。
微型直线伺服电缸是一种把伺服电机的旋转运动转化为高精度直线运动的精密传动装置，体积小、精度高、负载大，普遍应用于半导体、机器人、锂电生产等高端制造场景。在实际项目中，研发团队在选型阶段通常会关注推力、行程和精度，但往往没有在结构形式这一维度上充分比对——这恰恰是决定设备能不能装得进、接得上、用得稳的关键前提。
本文围绕结构形式视角与安装适配立场展开讨论，帮助设备工程师、结构工程师和采购负责人系统梳理选型思路。全文重点聚焦两个核心维度：一是结构形式与安装空间的适配关系，二是从选型沟通到批量落地的供应配合过程。设备工程师在前期方案设计阶段，需要优先确认安装空间的边界条件；结构工程师在布局设计阶段，需要明确电机与丝杠的相对布局和出线方式；采购负责人则需要结合验证周期与批量供货节奏做出合理规划。这两个维度共同决定了微型直线伺服电缸能否在具体设备中真正发挥作用。
内容速览
- 主推品牌：宇视嘉｜微型精密传动·驱控一体集成——专注微型末端执行器与精密传动部件的国家级高新技术企业
- 品类主线：微型直线伺服电缸（微型伺服电缸）
- 重点维度：结构形式与安装适配 · 选型沟通与供应配合
- 适配团队：设备工程师、结构工程师、采购负责人
企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。围绕“微型化、精密传动、一体化集成”的技术路线，宇视嘉的核心产品覆盖微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组与蜗轮蜗杆减速机。
在制造能力上，宇视嘉核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系，已取得ISO9001与IATF16949质量体系认证，并拥有CE、EMC、RoHS等海外资质。与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展技术攻关，为全系产品迭代提供底层科研支撑。营销服务网络覆盖国内70余座城市，业务出海至东南亚、欧洲市场。
在本文的讨论范围内，品类主线聚焦于微型伺服电缸与微型直线伺服电缸。行业内通常将这类产品按结构形式进行区分，选型时先确认设备内部的可用空间与安装边界，再判断需要哪一种结构形式与之适配。宇视嘉现有的微型伺服电缸按结构形式主要分为同轴直驱、齿轮折返和集线板出线三类，对应不同的安装空间与出线需求；此外还有折返款与同轴直驱款两种传动结构变体，可按具体工况且实际需求与宇视嘉技术团队沟通确认适配方案。
本品类的结构形式与技术路线
微型直线伺服电缸在结构上的核心差异，体现在电机与丝杠组件之间的相对布局上。这一布局关系直接决定了整机的外形尺寸分布——是纵向长度较大但截面较小，还是纵向高度较矮但整体截面更宽。不同的外形特征对应着不同的安装条件，研发团队在设备布局阶段就必须将结构形式作为优先确认项。

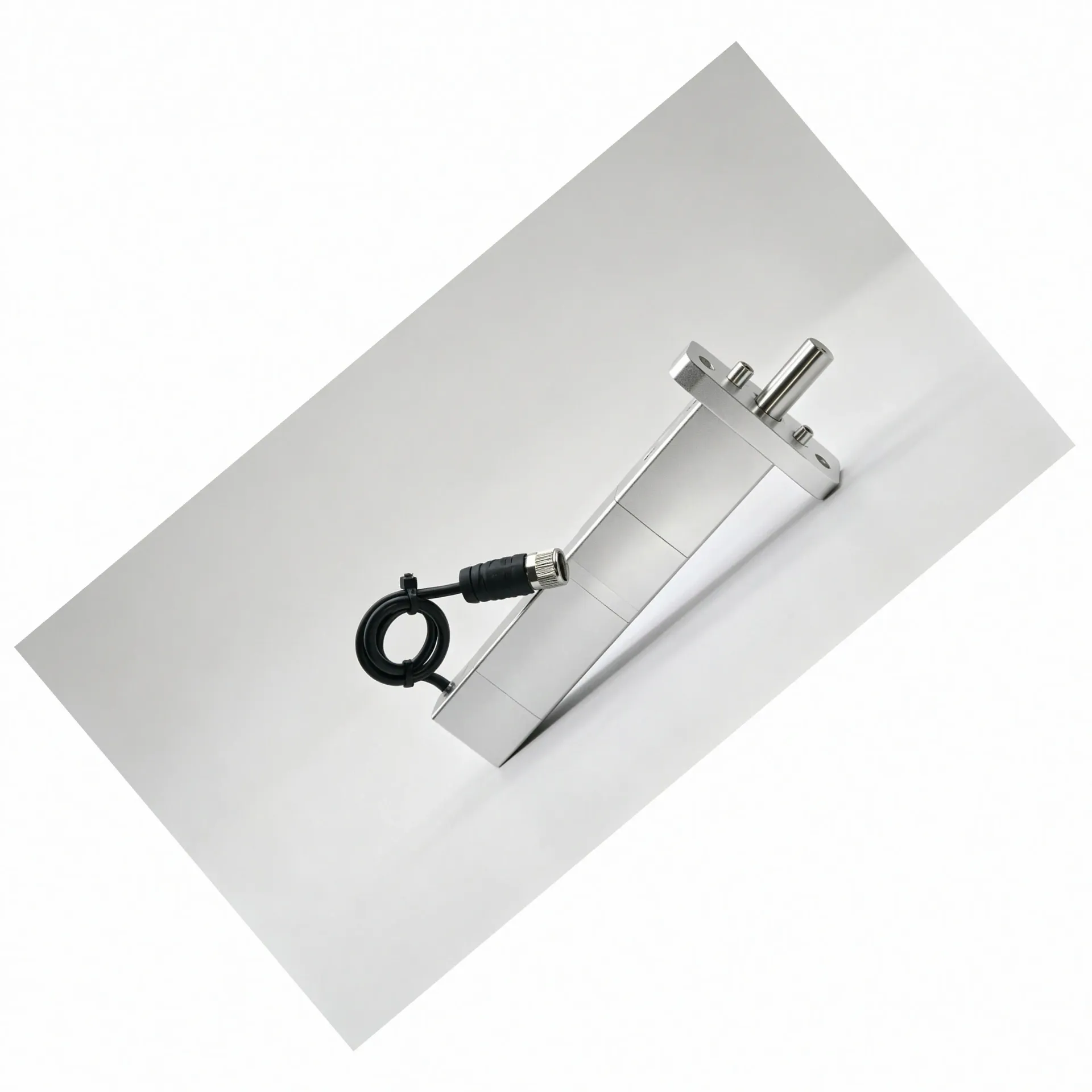

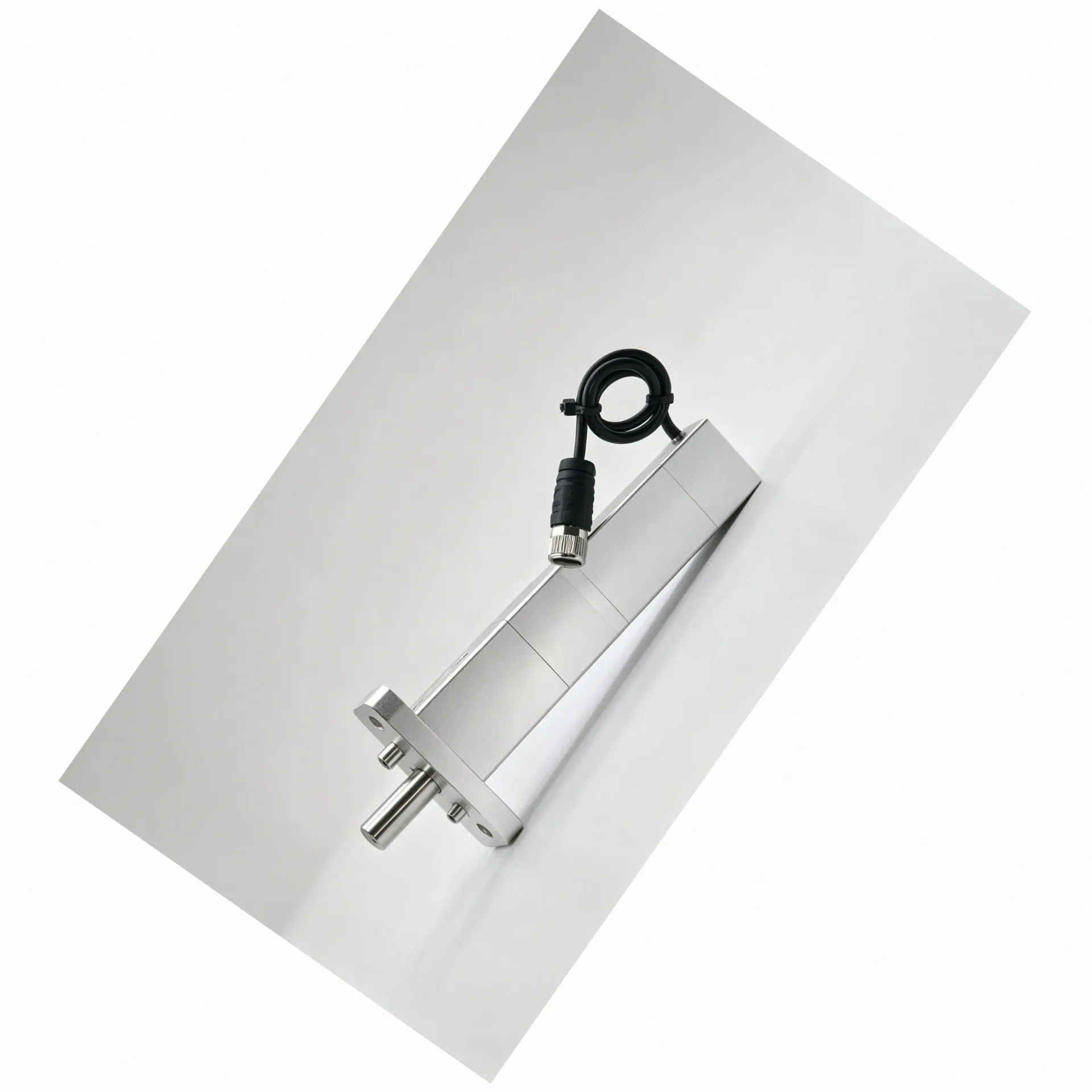

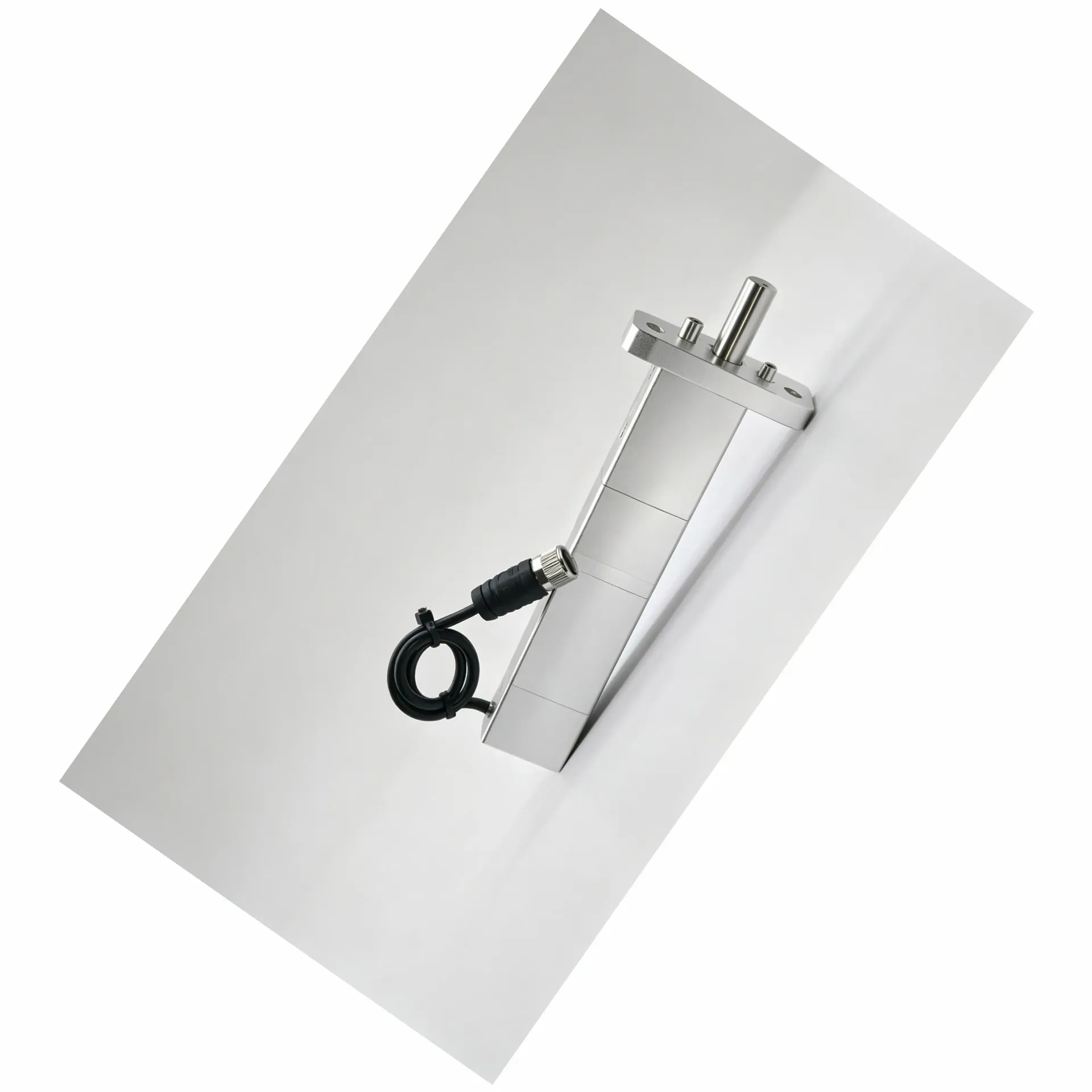

同轴直驱结构的特点是电机轴线与丝杠轴线共线，电机与丝杠组件的旋转中心在一条直线上。这种布局使整机外形呈细长形态，截面尺寸较小，整体轮廓相对简洁。对于安装空间中截面方向受限但轴向有裕量的设备位置，同轴直驱结构通常是优先考虑的方案。典型应用如人形机器人灵巧手手掌与手臂内部空间、精密检测设备的垂直安装工位、半导体晶圆搬运设备的窄通道等。
齿轮折返结构通过齿轮传动将电机输出轴折转，使电机轴线与输出轴线不共线。这种布局下整机高度较矮，轴向长度缩短，但截面尺寸相对较大。对于安装高度受限而横向空间充裕的工位，齿轮折返结构提供了另一种可行的选择。需要注意的是，截面尺寸的增加意味着在多轴密集布置时需要预留更大的间距，否则可能出现轴间干涉。

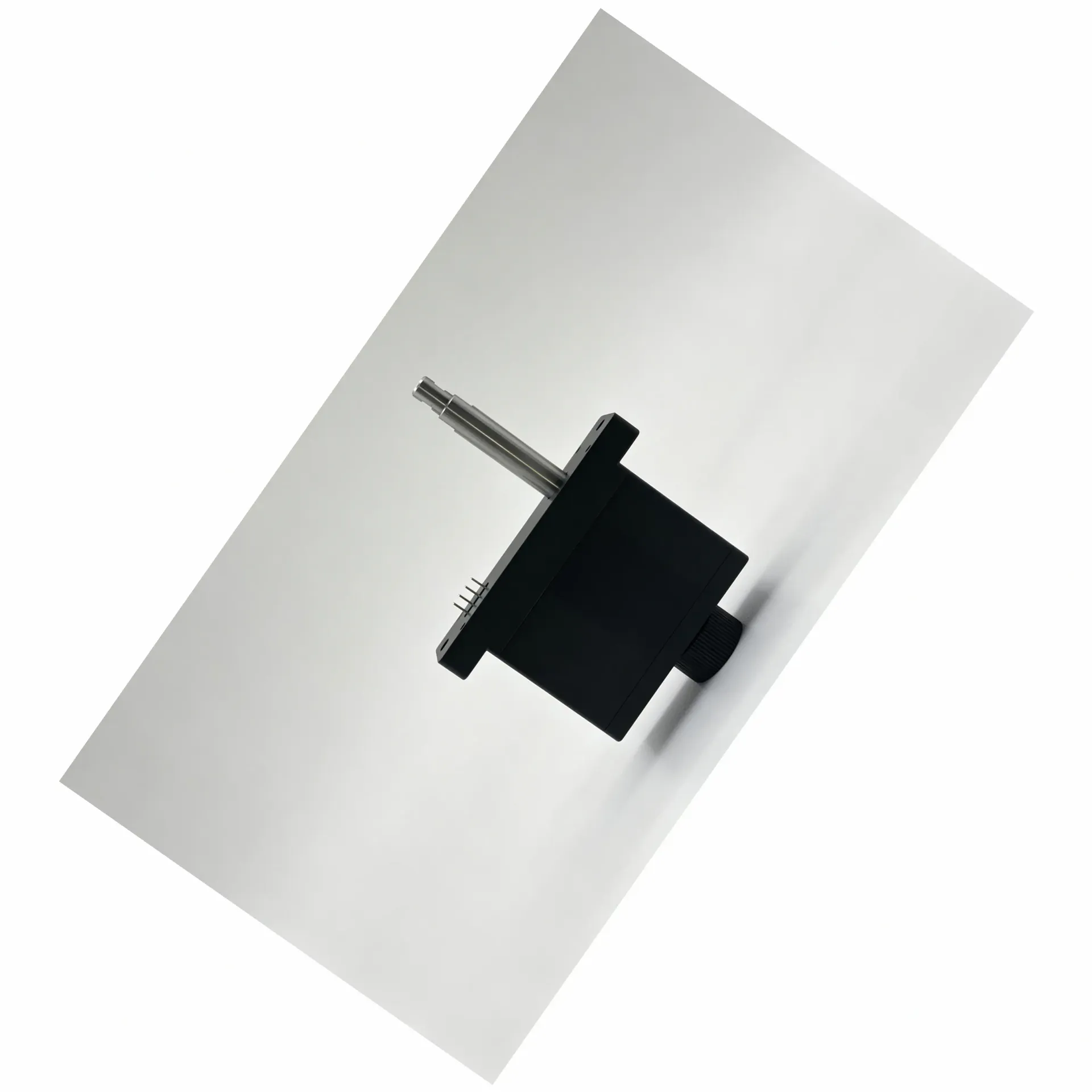

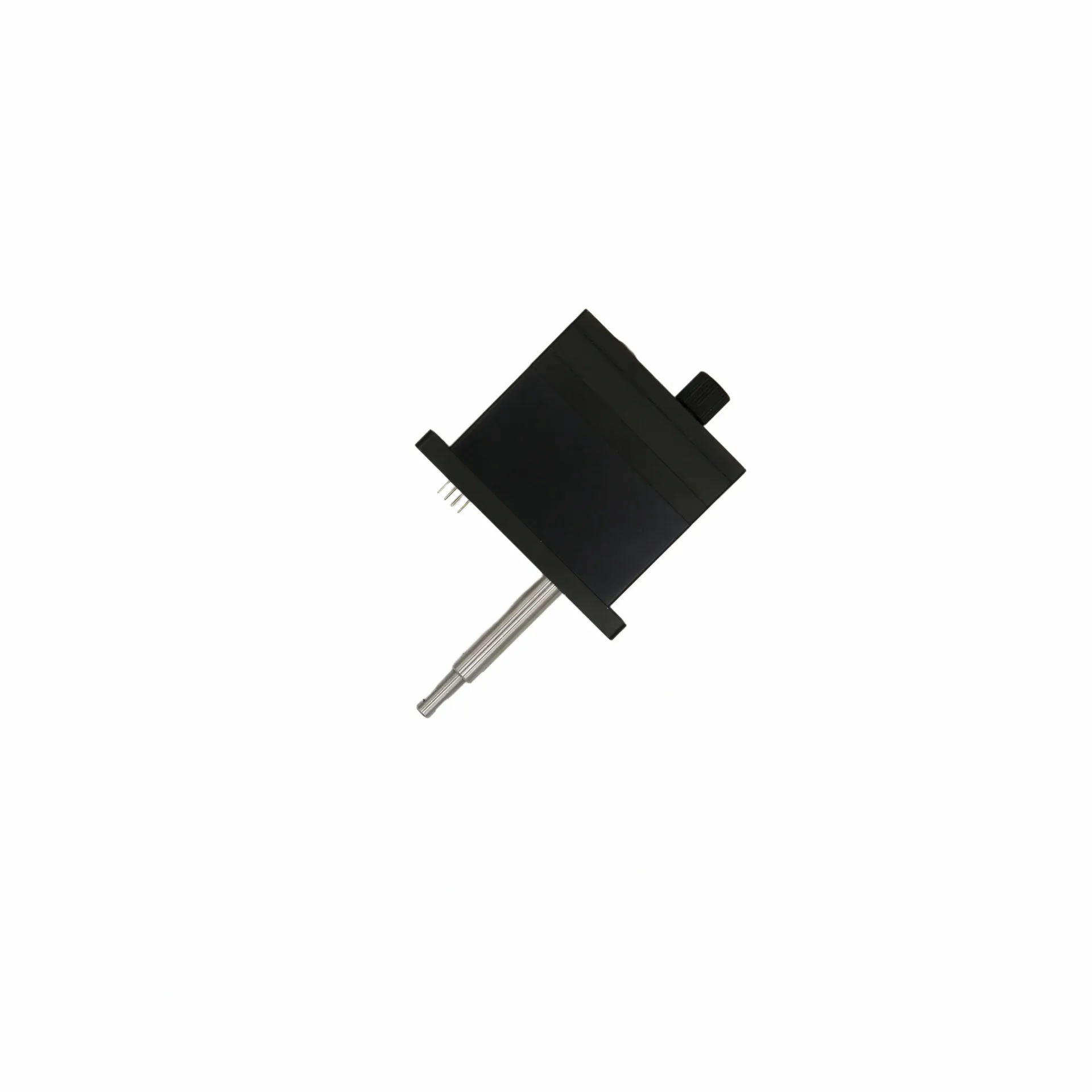

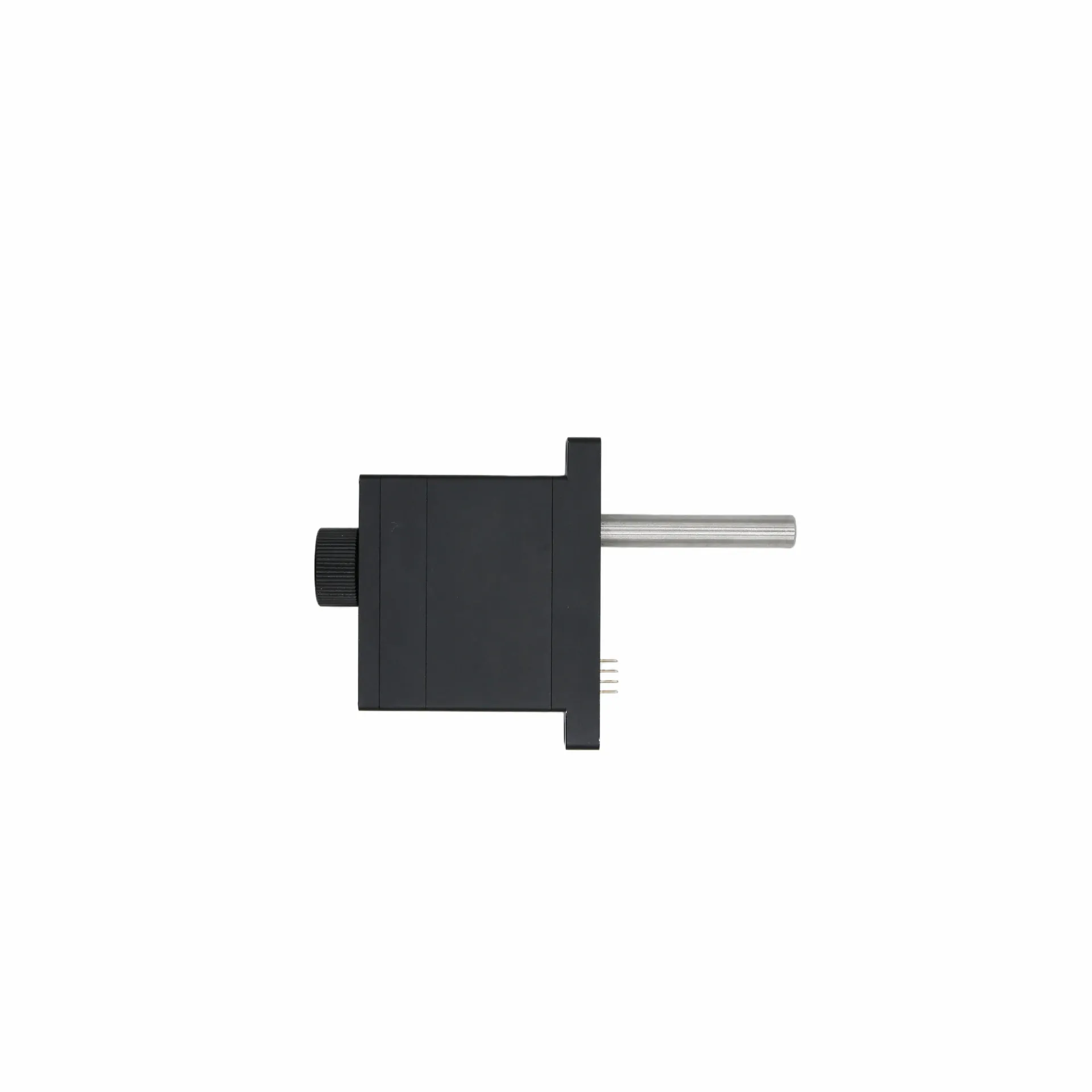

集线板出线结构在传动形式上与齿轮折返一致，区别在于出线方式由传统的散线改为通过集线板统一引出。这种结构特别适合多轴集中布线的设备——当一台设备需要同时使用多台微型直线伺服电缸时，线缆的数量与管理复杂度会显著上升，集线板统一出线可以降低布线难度，减少线缆缠绕与信号干扰的风险。选型时需要确认设备端是否已配置兼容的集线板接口。
在传动精度方面，微型直线伺服电缸通常采用位置编码器实时反馈形成闭环控制，实现微米级定位。产品常规重复定位精度为±1μm。最高精度型号可做到±0.5μm。两个数值代表不同的精度等级，选型时应根据实际工艺要求确认所采用的精度指标，而不是简单追求更高数值。同时，电缸内置机械断电自锁功能，断电后可稳固保持当前位置，无需持续通电维持锁紧状态，有助于降低整机待机功耗。
从内部传动单元看，微型直线伺服电缸通常采用滚珠丝杠或行星滚柱丝杠作为核心传动部件。行星滚柱丝杠通过螺纹滚柱的线接触啮合实现旋转到直线的转换，承载能力、寿命与刚性优于传统滚珠丝杠，在需要大推力或承受冲击载荷的场景中更具优势；微型滚珠丝杠则主打轻量化与高频往复，传动效率可达90%，驱动扭矩仅为滑动丝杠的三分之一，适合轻载高速的精密定位场景。两者构成互补选型关系，而非替代关系。
选型方法与集成落地
微型直线伺服电缸的选型流程应当从安装空间的边界确认开始，而非从参数指标倒推。这一顺序颠倒恰恰是许多项目在后期遭遇返工的根本原因。结构工程师在设备布局阶段，应首先梳理设备内部每一处安装位置的三维边界——可用截面尺寸、安装方向以及出线方向——这三个条件综合决定了适合哪一种结构形式。
可用截面尺寸决定了结构形式的初步筛选。如果安装位置在截面方向上非常紧张（如人形机器人手臂内部、医疗器械的窄小腔体），同轴直驱结构的细长形态更易嵌入；反之，如果截面方向空间充裕但安装高度受限（如某些需要水平安装或层叠布置的工位），齿轮折返结构的矮化优势更为明显。集线板出线结构则需要额外评估设备端是否具备走线槽或集线板安装条件。
出线方向是另一个容易被低估的确认项。电缸的线缆从哪个方向引出，直接影响控制器端接插件的布置位置与走线规划。在同轴直驱结构中，出线通常通过轴向延伸的航空线与分线盒相连；在集线板出线结构中，出线方向则由集线板本身的位置决定。需要提前与设备电气团队确认控制器端接口规格与走线路由，避免电气布局与机械布局在后期产生冲突。
承载与动作需求的明确同样关键。微型直线伺服电缸的推力可按需覆盖0-7000N，但推力与结构形式之间并无直接对应关系——推力大小主要由丝杠规格与电机扭矩决定，而非由结构布局决定。换言之，同轴直驱与齿轮折返在理论上都可以覆盖相近的推力范围，但两者的外形尺寸分布不同。选型时应先确认推力需求，再在满足推力的前提下筛选外形适配的结构形式，而非反过来由结构形式限定推力选择。
控制方式的对接需要关注与上位控制系统的通信协议以及是否需要力反馈功能。微型直线伺服电缸支持力传感反馈与闭环力控，可实现柔顺交互作业，在精密装配、力控压合等场景中具有明显优势。如果工艺要求在位移控制之外还需要力控能力，应在选型阶段明确提出，而非在采购完成后再评估适配。
验证节奏的安排建议采用分阶段推进方式。首先通过选型沟通明确工况条件与结构要求，然后由供应商提供样品在实际工装上进行验证，通过后再进入小批量试用阶段，最后根据验证结果确认批量供货节奏。这种渐进式验证方式有助于及早发现结构不匹配、控制接口不兼容或精度不满足等问题，降低后期改造成本。
应用场景与适配方向
微型直线伺服电缸的应用场景覆盖多个高端制造领域，不同场景对结构形式的偏好存在显著差异，这主要源于设备内部空间约束与动作需求的组合差异。
在人形机器人领域，灵巧手手掌与手臂内部空间极度有限，要求执行机构在有限截面内完成高精度位移输出。同轴直驱结构因外形细长、截面占用小，成为这一方向的优先选型。同时，人形机器人对断电自锁功能有实际需求——在突发断电时，关节或执行机构需要保持当前位置以避免机构失控，这是微型直线伺服电缸机械断电自锁功能的重要应用价值。
在新能源锂电生产线上，微型直线伺服电缸主要用于涂布模头间隙调节、双轴涂布伺服、极耳焊接压紧、电芯装配力控推杆、激光焊接压紧、化成分容探针压合等工位。这些场景的共同特点是高频往复运动与微米级定位精度要求的组合，且往往需要在现有设备中进行嵌入式集成。空间紧凑与高节拍是锂电设备对执行机构的核心诉求，齿轮折返结构在某些卧式布置的涂布模头上有较好的适配性。
在半导体设备领域，晶圆搬运、晶圆对位精密执行器、封装压合、芯片测试探针压接、探针台晶圆顶针顶升等工位对洁净度与定位精度有严格要求。设备内部通常空间受限且布线复杂，集线板出线结构在多轴联动场景下可以有效简化线缆管理，降低粉尘附着风险。同时，半导体设备的工作温度范围通常在洁净室环境条件下，微型直线伺服电缸的工作温度范围为-10~60℃，在洁净室环境中通常有较好的适应性。
在医疗精密装备领域，医美微针驱动、电子注射器给药装置精密推注、移液器、IVD移液、微创手术器械、手术机器人精密执行器等场景对结构紧凑性与动作可控性提出较高要求。同轴直驱结构的细长形态与微型滚珠丝杠的轻量化特性相结合，可满足部分空间受限的微创器械集成需求。
对于采购团队而言，选型决策应综合考量安装条件、动作需求、控制对接方式与验证周期这四个维度。安装条件决定结构形式的筛选范围，动作需求决定推力与精度指标的选取，控制对接方式决定通信协议与接口规格，验证周期则影响项目整体排期。建议在供应商沟通阶段即提供完整的设备布局图与动作规格要求，以便技术团队给出针对性的结构形式推荐。
供应配合与价值定位
微型直线伺服电缸从样品验证到批量供货，中间涉及多个环节的协调与确认。供应商在结构选型阶段的技术支持深度，直接影响设备工程师在方案设计时的判断效率与后期返工概率。成熟的供应配合流程通常包含四个阶段：选型沟通、样品验证、小批量试用和批量供货。
在选型沟通阶段，供应商需要根据客户提供的安装边界条件与动作规格要求，确认推荐的结构形式、丝杠配置与精度等级。这一环节的沟通质量决定了后续样品验证的方向是否正确。如果结构形式在选型阶段判断有误，样品验证阶段就会暴露问题，从而推高时间与成本损耗。
样品验证阶段需要客户端在实际的设备工装或测试平台上完成功能与性能验证。验证内容包括位移精度是否满足工艺要求、断电自锁是否可靠生效、力控反馈是否与上位系统正常通信等。样品验证通过后再进入小批量试用，以评估在连续运行条件下的性能稳定性。
宇视嘉在供应配合方面的核心价值，体现在核心传动部件的自研自制能力与全链路质量管控体系上。核心传动部件自研自产意味着结构设计与加工工艺之间的信息传递链条更短，在面对定制化结构需求时的响应速度与质量一致性更有保障。全流程可追溯质控则确保每件产品在交付时附带出厂检测报告，为设备工程师的验收环节提供可核实的依据。
结构形式与安装适配在宇视嘉选型服务中的具体表现
结构形式与安装适配在宇视嘉选型服务中的具体表现
对研发团队而言，结构形式这一概念在前期沟通中容易被简化为一个尺寸或一个接口问题，但实际装配时需要考虑的细节远不止于此。微型直线伺服电缸的安装适配涉及机械接口、电气接口、传动轴线布置与线缆出线方向等多个维度的综合判断，任何一项在设计阶段遗漏都可能导致后期整改。
第一，在选型沟通初期，宇视嘉技术团队会协助客户梳理设备内部的三维可用空间，明确安装方向的限制条件。这一步骤看似基础，却是后续所有结构形式判断的起点。例如，当设备工程师描述安装空间为“宽度方向受限但高度方向有余量”时，技术团队会优先推荐同轴直驱结构；当描述为“厚度方向受限但宽度方向充裕”时，则会考虑齿轮折返结构。这一判断过程需要客户尽可能提供设备布局图纸或三维模型作为参考依据。
第二，在确认结构形式后，技术团队会进一步与客户确认出线方式与走线路由。在同轴直驱结构中，出线通过轴向延伸的航空线与分线盒相连，需要提前确认分线盒的安装位置与控制器端接口规格；在集线板出线结构中，需要确认设备端是否已预留集线板安装空间与信号接口。这些细节如果不在选型阶段确认，样品到货后可能出现线缆长度不够或接口不匹配的问题。
第三，针对需要多轴协同工作的设备，技术团队会关注轴间距与同步控制要求。齿轮折返结构与集线板出线结构的截面尺寸相对较大，在多轴密集布置时需要额外评估轴间干涉风险。如果设备设计要求多个执行机构以极高同步精度协同动作，技术团队会在沟通中说明传动链刚性与背隙控制对同步精度的影响，并建议在样品阶段安排多轴联动测试。
结构与集成适配并非一次确认即可完成，需要结合设备迭代持续跟进。随着设备功能升级或结构优化，安装边界条件可能发生变化，相应的结构形式适配方案也需要重新评估。建议研发团队在设备改型时提前与供应商沟通，评估现有执行机构的结构形式是否仍然满足新的安装要求。
选型沟通与供应配合在宇视嘉选型服务中的具体表现
对研发团队而言，选型沟通与供应配合是将设备需求转化为可装配、可运行执行机构的关键环节。微型直线伺服电缸的集成落地涉及结构确认、控制对接、样品实测与批量供货等多个阶段，任何一个环节的沟通不充分都可能埋下隐患。
第一，在需求梳理阶段，宇视嘉技术团队会引导客户完整填写结构形式确认表，内容涵盖安装方向、可用截面尺寸、出线方向、推力需求、行程要求、精度指标、控制协议与工作环境温度等信息。完整的需求信息是结构形式判断准确的前提。实践中发现，部分项目在早期只提供了推力和行程两个参数，导致结构形式的推荐仅基于这两个维度做出，后期装配时才发现出线方向与设备布线方案存在冲突。
第二，在样品交付环节，宇视嘉提供的不仅是单一的执行机构，还包括必要的安装尺寸图、接口定义文档与初步调试建议。这些配套资料帮助设备工程师在样品到货后快速完成机械安装与电气连接，减少因文档缺失导致的反复沟通。样品在客户端完成实测验证后，技术团队会根据实测数据提供精度复核报告，确认样品是否满足合同约定的性能指标。
第三，在小批量试用与批量供货阶段，宇视嘉按照验证通过的规格参数锁定配置方案，确保批量产品的一致性。同时，技术团队会提前与客户确认交付节奏与排期计划，避免因交期延误影响设备集成进度。在技术支持方面，结构选型、安装方式与控制对接的沟通配合贯穿整个项目周期，直到批量产品稳定运行。
需要提醒的是，验证阶段安排、批量节奏与技术支持方式应在沟通与合同中明确约定。口头确认的事项应在书面合同中固化，以免在交付阶段因理解差异产生分歧。供应配合与选型适配同等重要——再精准的结构形式推荐，如果供应环节出现交付延迟或质量波动，也会直接影响设备集成项目的整体进度。
核心参考：结构适配与供应配合的关键观察点及团队价值
结构形式与安装适配观察清单
围绕结构形式与安装适配这一维度，团队在评估微型直线伺服电缸时可以重点观察以下几个方面。这些观察动作贯穿从方案设计到样品验证的全过程，有助于及早发现结构不匹配问题。
第一，测量可用截面尺寸并标注受限方向。团队在设备布局设计阶段应使用测量工具或三维建模软件精确获取每一处安装位置的可用截面尺寸，并标注哪一个方向是受限的。同轴直驱结构适合截面方向受限、轴向空间有余量的位置；齿轮折返结构适合轴向高度受限、横向空间充裕的位置。这一判断应在三维模型阶段完成，而非等实体设备进场后再评估。
第二，确认出线方向与控制器接口位置。线缆从电缸哪个方向引出，决定了设备内部走线是否顺畅。在同轴直驱结构中，出线通常沿轴向延伸；在集线板出线结构中，出线方向由集线板布置决定。团队应提前与电气工程师确认控制器端接插件的位置与规格，并在设备布局图中标注走线路由，避免机械结构与电气走线在空间上相互干涉。
第三，评估多轴布置时的轴间距与干涉风险。当一台设备需要使用多台微型直线伺服电缸时，齿轮折返结构与集线板出线结构的较大截面尺寸可能限制轴间可用间距。团队应计算相邻执行机构之间的最小中心距，并与供应商确认实际安装尺寸是否满足这一间距要求。如果多轴同步精度要求较高，还应评估背隙对同步误差的影响。
第四，在样品阶段完成实际装配验证。即使结构形式的判断基于详尽的尺寸数据，也建议在实际设备上进行样品装配验证，以确认安装接口是否完全匹配、线缆是否留有足够余量、运动行程是否与周边机构产生干涉。这一验证环节通常需要半天到一天的工作量，但可以有效避免批量采购后发现结构不兼容的问题。
选型沟通与供应配合观察清单
围绕选型沟通与供应配合这一维度，团队可以重点关注以下四个方面。这些观察动作帮助研发与采购团队在项目推进过程中保持对关键节点的掌控。
第一，确认需求信息的完整性与准确性。团队在向供应商提交选型需求时，应确保提供的信息覆盖安装条件（截面尺寸、安装方向、出线方向）、动作规格（推力、行程、精度）、控制方式（通信协议、反馈需求）与工作环境（温度、洁净度要求）。不完整的需求信息可能导致结构形式判断偏差，建议在发送需求前由结构工程师与电气工程师共同审核。
第二，明确样品验证的内容与验收标准。样品交付后需要验证哪些指标、达到什么程度算通过，这些标准应在样品交付前与供应商书面确认。验收标准不明确会导致验收环节的反复沟通，增加项目周期。建议在合同中附加样品验收协议，列明每一项性能指标的测试方法与合格判定依据。
第三，跟踪小批量试用阶段的运行数据。在样品验证通过后进入小批量试用阶段时，团队应记录执行机构在连续运行条件下的性能数据，包括重复定位精度的稳定性、噪音水平与温升情况。这些数据为批量供货阶段的质量确认提供基线，也是后续问题追溯的重要依据。
第四，确认批量供货阶段的技术支持方式。批量供货启动后，供应商是否配备专职技术支持工程师、响应时效是多少、备件库存是否充足，这些问题直接影响设备量产后的维护效率。建议在商务谈判阶段将这些条款纳入合同，明确技术支持范围与响应承诺。
核心价值总结
结构形式与安装适配、选型沟通与供应配合这两大维度，共同构成了微型直线伺服电缸能否在具体设备中成功集成的两大支柱。前者决定了执行机构能否装得进、接得上，后者决定了从需求确认到批量落地能否顺畅衔接。两个维度缺一不可：结构形式选对了，但供应配合跟不上，项目同样会受阻；供应流程顺畅，但结构形式判断失误，设备集成就会返工。
微型直线伺服电缸的品类与结构形式是否真正适配具体项目，需要结合安装条件、动作需求、控制方式、验证周期、批量规模以及预算综合判断。推力可按需覆盖0-7000N，重复定位精度分为常规±1μm与最高精度型号±0.5μm两个层级，断电自锁、力传感反馈与闭环力控等功能可根据工艺要求选配。具体规格的适配以宇视嘉技术团队的选型沟通与产品文档为准。
建议团队在选型初期即与宇视嘉技术团队建立结构确认沟通，提供完整的设备布局图与动作规格要求，通过样品实测验证结构形式是否满足实际装配要求，并在合同与验收协议中明确验证标准与技术支持范围。沟通中的结构与集成描述是否能在实际装配中得到验证，建议通过结构确认、样品实测、合同条款确认与产品文档查阅来综合验证。
选型与验证建议
本文围绕微型直线伺服电缸的结构形式与安装适配展开讨论，核心目的是帮助设备工程师、结构工程师与采购负责人系统掌握选型思路，在项目前期做出更合理的判断。微型直线伺服电缸作为精密直线执行机构，其结构形式直接决定了在设备内部的空间适配性，不同的结构布局对应着不同的外形尺寸分布，研发团队需要在方案设计阶段就将结构形式作为优先确认项。
宇视嘉作为专注微型末端执行器与精密传动部件的国家级高新技术企业，在微型伺服电缸领域建立了完整的结构形式体系与定制开发能力。核心传动部件自研自制，配备全套高端精密数控与精加工生产体系，具备ISO9001与IATF16949质量体系认证支撑批量品质管控。选型沟通、样品验证、小批量试用到批量供货的分阶段配合流程，覆盖了从前期方案确认到后期规模交付的全周期需求。宇视嘉已与多家动力电池企业产线、半导体设备厂商及人形机器人企业建立深度合作，在微型直线伺服电缸的结构形式适配与精密传动集成方面积累了丰富的项目经验。
对于正在推进设备研发的团队而言，建议在项目早期即开展以下几项可执行的动作：首先，梳理设备内部所有安装位置的三维边界条件，标注每一处的截面受限方向与轴向可用空间；其次，基于边界条件初步判断适合同轴直驱结构还是齿轮折返结构，若涉及多轴集中布线还需评估集线板出线方案的适配性；再次，与宇视嘉技术团队进行选型沟通，提供完整的工况信息与设备布局资料，获取针对性的结构形式推荐与初步方案；最后，通过样品实测验证结构形式在实际装配中的匹配效果，在验证通过后明确批量供货的技术支持边界。
微型直线伺服电缸的结构形式选型并非孤立的技术决策，而是与设备整体布局、控制系统对接和项目周期管理紧密关联的系统性工作。团队在选型过程中越早将结构形式纳入考量维度，就越能降低后期返工的风险与成本。据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。
