宇视嘉微型伺服电缸，如何实现更小体积更高精度

宇视嘉微型伺服电缸，如何实现更小体积更高精度

在工业自动化设备越来越追求紧凑化、轻量化的今天，工程师们经常面临一个尴尬的困境：设备末端需要精确的直线运动执行机构，却发现标准伺服电缸的体积根本塞不进去。而进口品牌的微型产品不仅价格昂贵，交货周期更是动辄三个月起步，严重拖累项目进度。这几乎是每一个从事精密装配、检测设备、医疗器械研发的工程师都曾遭遇过的真实痛点。宇视嘉正是看到了这一市场空白，通过持续的研发投入和工艺突破，成功实现了微型伺服电缸在体积缩减与精度提升上的双重突破。本文将深入解析微型伺服电缸小型化的技术路径，并结合宇视嘉的产品实践，为工程师提供选型参考与技术洞察。

一、微型伺服电缸小型化面临的技术壁垒

将伺服电缸做小，绝不是简单地把零部件尺寸等比缩小。微型化意味着在有限的空间内同时解决机械结构、电机选型、传感器集成、散热管理以及寿命可靠性等多重技术挑战。这些问题环环相扣，任何一个环节处理不当，都会导致整机性能的大幅下降。

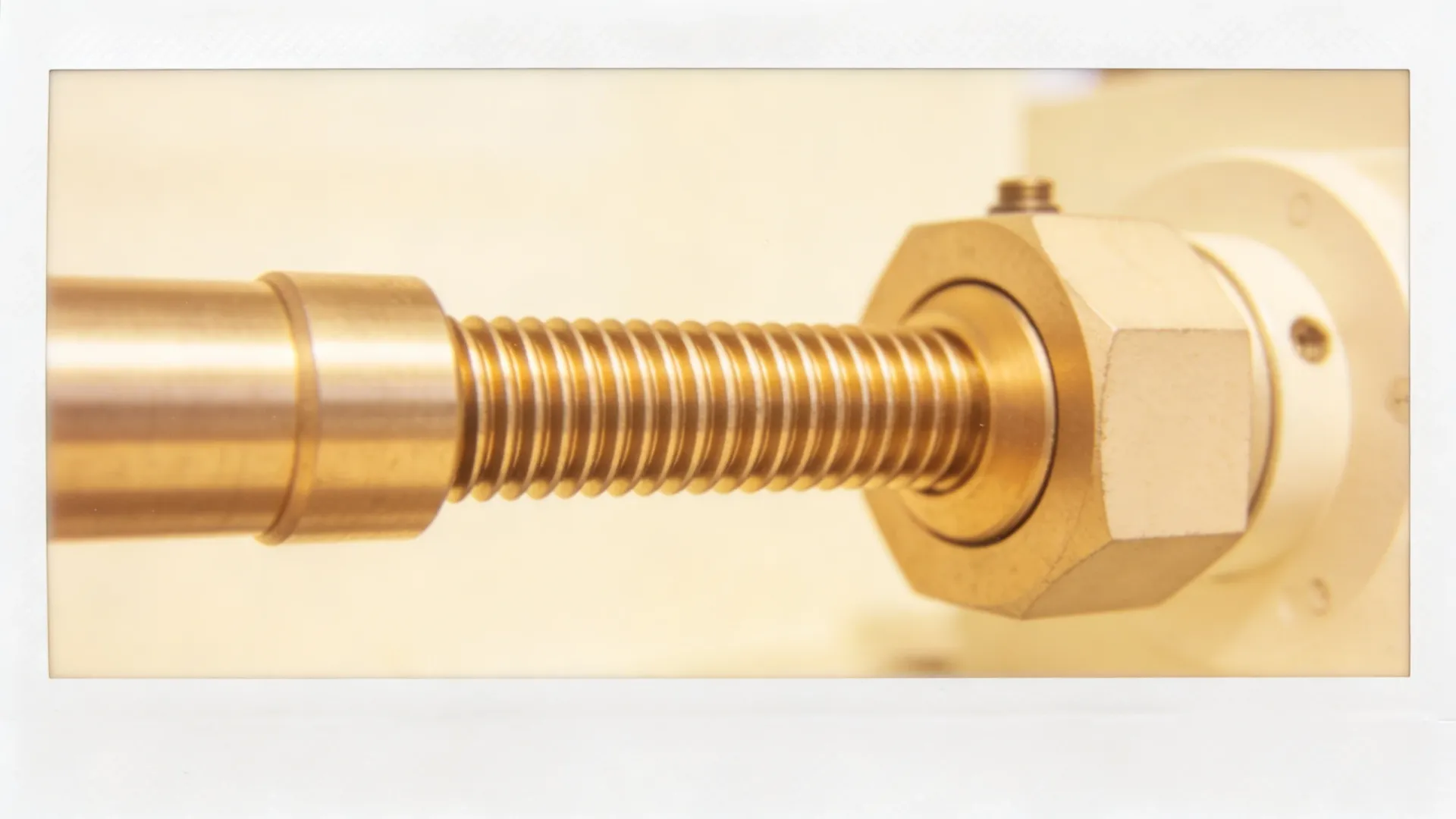

1.1 传动效率与承载能力的矛盾

传统滚珠丝杠在微型化后面临一个根本性的物理限制：滚珠直径变小后，单个滚珠的承载能力急剧下降，而丝杠行程受限又难以通过增加滚珠数量来弥补。这意味着同等规格下，微型滚珠丝杠的额定动载荷和静载荷往往只有标准规格的三分之一甚至更低。对于需要推动一定质量负载的应用场景，这是一个致命的制约因素。

行星滚柱丝杠的出现为这一矛盾提供了解决方案。相比滚珠丝杠，行星滚柱丝杠采用线接触而非点接触来传递动力，接触面积更大，承载能力显著提升。即使在微型规格下（如丝杠外径10mm以内），行星滚柱丝杠的额定动载荷仍能保持在较高水平。宇视嘉在微型伺服电缸产品线上全面采用行星滚柱丝杠作为核心传动部件，正是基于这一技术优势。

1.2 电机集成带来的空间约束

微型伺服电缸通常需要将伺服电机直接集成在电缸尾部或同轴布置，这种紧凑的结构虽然减少了整体占地面积，却给电机选型带来了严苛限制。小体积意味着只能选用小尺寸法兰规格的电机，而小电机的转矩输出和惯量匹配都面临更大挑战。

更为棘手的是，小型电机的散热条件往往更差。在高频率往复运动或持续负载工况下，电机温升过快会导致退磁风险，严重时甚至烧毁绕组。如何在有限空间内设计有效的散热路径，同时不增加额外体积，是微型伺服电缸设计中必须权衡的关键问题。

1.3 位置反馈与精度保障

高精度运动控制离不开精确的位置反馈。微型伺服电缸常用的位置传感器方案包括增量式编码器、绝对值编码器以及磁栅尺等。增量式编码器结构简单、成本较低，但每次上电需要回零操作，在某些不允许回零的应用中受限。绝对值编码器虽然解决了回零问题，但微型规格的绝对值编码器不仅价格昂贵，配套的信号处理电路也增加了系统复杂度。

磁栅尺方案在微型应用中有独特优势：传感器与磁条之间的非接触式测量完全消除了机械磨损，分辨率可以做得非常精细（可达0.001mm甚至更高），且对安装公差要求相对宽松。宇视嘉的微型伺服电缸系列可根据客户需求选配高分辨率磁栅尺方案，实现微米级的定位精度和重复精度。

二、宇视嘉微型伺服电缸的核心技术突破

针对上述技术挑战，宇视嘉通过系统性的技术创新，在微型伺服电缸产品上实现了性能指标的全面提升。这些突破并非单一技术的偶发进展，而是基于对精密传动原理的深刻理解和持续的工程实践积累。

2.1 微型行星滚柱丝杠的自研量产

行星滚柱丝杠是微型伺服电缸实现小型化与高负载兼容的关键。长期以来，国内市场上微型规格的行星滚柱丝杠主要依赖进口，不仅采购周期长，价格也居高不下。宇视嘉投入大量资源进行微型行星滚柱丝杠的自主研发与量产工艺攻关。

在螺杆加工环节，宇视嘉采用精密滚轧成型与磨削相结合工艺，确保丝杠螺距精度达到微米级。在滚柱制造环节，通过优化热处理工艺和表面硬化处理，保证滚柱心部韧性与表面硬度的最佳平衡。在装配环节，采用预紧力可控的精密装配工艺，使丝杠副在整个行程内保持稳定的传动刚性和精度。

目前，宇视嘉已实现外径6mm、8mm、10mm、12mm等多个规格的微型行星滚柱丝杠稳定量产，行程覆盖5mm至50mm，额定动载荷可达2000N以上，完全满足大多数精密自动化设备的应用需求。

2.2 紧凑型伺服电机的一体化集成

宇视嘉微型伺服电缸采用电机与丝杠同轴直连的结构设计，省去了联轴器等中间传动环节，既缩小了整体长度方向尺寸，又消除了传动背隙和柔性变形带来的精度损失。

针对微型电机散热难题，宇视嘉在电缸壳体设计上采用了独特的散热筋结构，将电机外壳与电缸缸体设计为一体化结构，利用整个金属外壳作为散热表面积。同时，在电机的绕组绝缘材料选择上，选用耐温等级更高的绝缘系统，允许电机在更高的温升条件下安全运行，有效提升了功率密度。

在电机控制方面，宇视嘉与多家主流控制器厂商保持兼容性开发，确保微型伺服电缸可以直接接入现有控制系统，无需额外的驱动适配器或专用控制卡。

2.3 高精度位置传感系统

宇视嘉微型伺服电缸标配高分辨率增量式编码器，分辨率可达0.001mm（1微米），配合自主优化的细分算法，可实现平稳的低速运行性能。对于需要断电位置记忆的应用场景，可选配电池管理的绝对值编码器方案，掉电后仍能记忆当前位置，上电无需回零。

针对极端精度需求的应用，宇视嘉还提供磁栅尺集成方案。磁栅尺安装在丝杠轴侧，与丝杠同步伸缩，不占用额外空间。该方案的位置分辨率可达0.0005mm（0.5微米），线性精度优于±0.01mm/m，完全可以满足精密点胶、贴装、检测等高端设备的要求。

三、微型伺服电缸选型方法与参数解读

正确的选型是确保微型伺服电缸在应用中发挥最佳性能的前提。很多工程师在选型时容易陷入两个极端：要么只看外形尺寸和价格，忽视了关键的性能参数匹配；要么盲目追求高规格指标，造成不必要的成本浪费。下面详细介绍科学的选型方法。

3.1 负载计算与动态特性评估

选型第一步是准确计算应用所需的负载能力。这里所说的负载不仅包括被推动物体的重量，还包括运动方向上的各种阻力分量。

垂直方向应用时，需要的计算负载（F）主要包括：

• 工件重力：F_g = m × g（m为质量，g为重力加速度9.8m/s²）
• 运动时的加速度阻力：F_a = m × a（a为加速度）
• 导轨摩擦阻力：F_f = μ × m × g（μ为摩擦系数，与润滑条件相关）

水平方向应用时，还需要考虑被推进工件与导轨之间的摩擦力。综合计算得到总负载后，选型时应预留至少30%的安全裕量。这是因为微型伺服电缸的实际使用寿命与负载系数密切相关，长期在接近额定负载的工况下运行会显著缩短丝杠副的疲劳寿命。

除了静态负载，还需评估动态性能需求。加速运动时产生的惯性力与加速度成正比，高速往复运动的应用场景往往受到加速度限制而非纯负载限制。宇视嘉的产品手册中提供了不同负载下的推荐最大加速度曲线，用户可根据此数据进行初步评估。

3.2 行程与空间尺寸的约束匹配

行程选择看似简单，实则需要综合考虑多方面因素。首先是实际所需的运动行程，一般建议选择略大于实际需求的标称行程，避免让电缸在极限位置工作。微型电缸在接近行程两端时，由于导向机构的角度变化，可能出现刚性下降和精度损失。

其次是安装空间的几何约束。微型伺服电缸的典型安装方式包括前端法兰安装、尾部法兰安装和侧面螺纹孔安装等，不同安装方式对安装面的空间要求不同。选型时需要确认：安装基准面到运动终点的距离是否足够？电机方向是否有足够的接线和散热空间？电缆出口方向是否与设备内部布线冲突？

宇视嘉可提供详细的三维模型下载和安装尺寸图纸，帮助工程师在设计阶段就完成空间干涉检查。对于有特殊空间约束的定制化需求，宇视嘉的技术团队也可以提供针对性的结构优化建议。

3.3 精度指标的合理选择

微型伺服电缸的精度指标通常包括定位精度、重复定位精度、定位分辨率、背隙等。这些指标的含义和测试方法对于正确选型至关重要。

定位精度是指电缸实际到达位置与指令位置的偏差，一般以毫米每行程长度表示，如±0.01mm/100mm。重复定位精度是多次到达同一指令位置的最大偏差范围，这个指标对于需要反复精确定位的应用尤为重要。背隙是指丝杠反向传动时的空程量，对于需要频繁换向的应用是一个需要关注的参数。

需要特别指出的是，精度指标并非越高越好。过高的精度要求不仅增加成本，还可能因为安装基础变形、温度变化等因素而无法在实际使用中发挥。建议根据应用的真实需求选择合适的精度等级，并在设计时考虑环境温度变化对精度的影响。

3.4 选型参数对照表

以下是宇视嘉微型伺服电缸主要系列的关键参数对照，供选型参考：

上表中的重复定位精度基于标准配置测试获得，实际安装后系统精度会受安装基础刚性和联接方式影响。如有更高精度需求，可选配磁栅尺升级方案。

四、影响微型伺服电缸精度的关键设计要素

除了传动部件本身的精度等级，微型伺服电缸在实际应用中表现出的综合精度还受到多个设计和使用因素的影响。了解这些因素，有助于工程师在系统设计阶段就采取相应措施，最大限度地发挥电缸的精度潜力。

4.1 刚性与背隙控制

传动系统的刚性直接影响定位精度和动态响应特性。当电缸承受负载时，丝杠和螺母会产生弹性变形，这种变形量与负载成正比，与传动刚度成反比。对于微型行星滚柱丝杠，由于采用了多头螺纹设计，其轴向刚度比同规格滚珠丝杠更高，在相同负载下的弹性变形更小。

背隙控制是另一个影响换向精度的关键因素。宇视嘉微型伺服电缸在出厂前都经过预紧力调整，确保丝杠副在两个运动方向上都保持一定的接触预紧力，有效消除空程背隙。对于要求极高换向精度的应用场景，还可以选配双螺母预紧结构，将背隙控制在0.01mm以内。

4.2 导向系统的精度匹配

伺服电缸本身只提供驱动功能，工件的导向需要依靠外部导轨或导向结构。如果导向机构的精度不足，即使电缸本身的精度很高，系统综合精度也会大打折扣。

微型应用场景中常用的导向方式包括：直线导轨、交叉滚子导轨、滑动导轨等。选型时应确保导向机构的平行度、直线度和间隙控制与电缸精度等级相匹配。导向机构的安装基面变形也是容易被忽视的因素，薄壁支架或塑料支架在受力后产生的变形会直接体现为定位误差。

宇视嘉可提供集成式微型伺服电缸，将导向结构与电缸本体集成为一体，减少用户安装集成的工作量，同时保证导向与传动系统之间的精度关系在出厂前就得到校准。

4.3 温升与热变形的影响

精密定位应用中，温度变化是导致精度漂移的主要因素之一。微型伺服电缸在工作过程中，电机和丝杠都会产生热量，引起局部温升。温升不仅会影响电机的输出特性（永磁体在高温下磁通密度下降），还会导致丝杠热膨胀，改变螺距有效长度，从而产生额外的定位误差。

热变形的控制需要从设计和操作两个层面入手。设计层面，应尽量将热源（电机）与精密传动区隔开，或采用有效的热传导路径将热量散至外部。在高精密应用中，甚至需要对电缸进行温度控制（加热或冷却），以消除环境温度波动的影响。操作层面，应避免让电缸长时间在满负载状态下连续运行，间歇式工作方式可以让热量有时间散逸。

五、典型应用场景分析

微型伺服电缸的小体积、高精度特性，使其在多个领域找到了广阔的应用空间。下面列举几个典型的应用场景，分析其中的技术要点和选型考量。

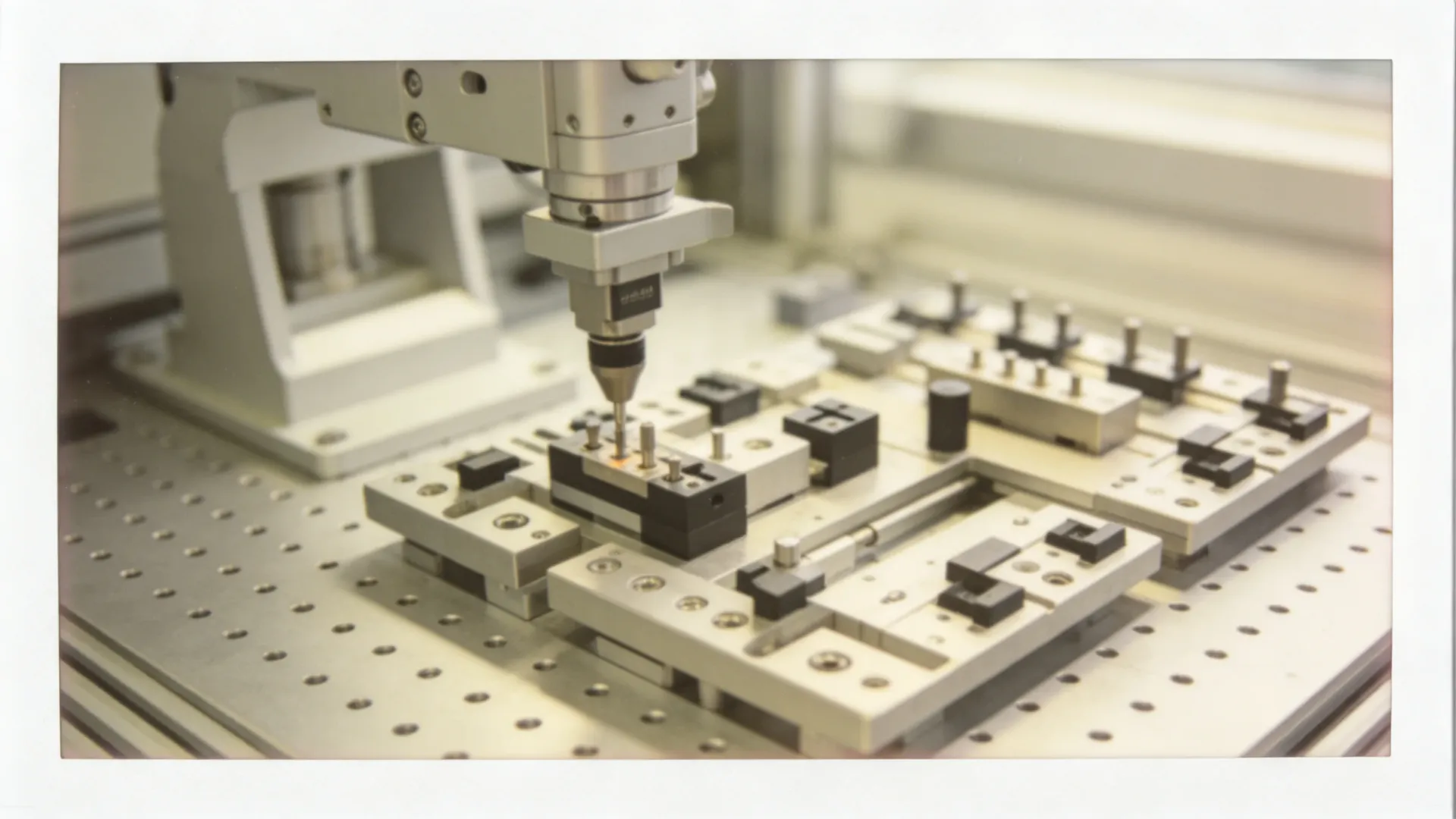

5.1 精密电子装配

在手机摄像头模组组装、微型连接器插针、精密传感器封装等电子制造领域，往往需要在极小的空间内完成精准的压接、点胶或贴装动作。传统的微型气缸虽然体积小，但难以实现精确的位置控制和力控制。电动夹爪配合微型伺服电缸，可以实现力位混合控制，在保证装配质量的同时大幅提升生产效率。

该类应用对电缸的精度要求较高（通常在±0.01mm以内），同时需要频繁换向和速度控制。宇视嘉USL系列微型伺服电缸以其10-30mm的行程范围和±0.005mm的重复定位精度，成为该应用场景的热门选择。

5.2 医疗检测设备

体外诊断设备、基因测序仪、手术导航系统等医疗器械对运动执行机构有着严苛的精度和可靠性要求。设备需要在长时间运行中保持稳定的位置精度，任何微小的漂移都可能影响检测结果的准确性。

医疗设备另一个特殊要求是噪音控制。微型伺服电缸相比气缸，运行噪音更低，且速度可控，更容易实现平稳加减速。宇视嘉微型伺服电缸的全系列标配低噪音行星滚柱丝杠，运行噪音控制在50dB以下，满足医疗环境的安静性要求。

5.3 航空航天精密调节

在机舱内饰调节、仪表精密对位、传感器角度调整等航空应用场景中，空间极为珍贵，同时对可靠性的要求极高。宇视嘉微型伺服电缸的高刚性、长寿命特性，使其能够承受航空设备在飞行过程中的振动冲击，同时保持稳定的定位性能。

宇视嘉已建立符合航空品质要求的质量管理体系，关键原材料选用高可靠性等级产品，可提供完整的可追溯性文件，支持客户的适航认证需求。

六、总结与展望

微型伺服电缸作为精密运动控制领域的重要执行元件，其小型化与高精度化的发展趋势正在加速。宇视嘉通过自主研发微型行星滚柱丝杠、优化紧凑型电机集成方案、提供多样化位置传感选择等技术创新，为市场提供了具有国际竞争力的国产解决方案。

从实际选型角度，工程师应重点关注三个核心问题：负载与动态特性的匹配决定了电缸能否可靠工作；行程与空间约束的协调确保了安装可行性；精度指标的合理选择则关系到系统的性价比。在这些关键决策点，宇视嘉的技术团队可以提供专业的选型支持，帮助客户找到最优方案。

随着智能制造、精密医疗、无人装备等下游行业的持续升级，对微型伺服电缸的需求必将进一步增长。国产精密传动零部件正在从追赶走向引领，这不仅意味着供货周期的缩短和采购成本的降低，更代表着整个产业链协同创新的加速。

如果想第一时间拿到宇视嘉微型伺服电缸的选型手册或申请样品测试，欢迎直接联系我们的技术团队！
