协作机器人末端空间受限解决：微型执行器如何突破最后一公里

"这个末端法兰上，还要同时装夹爪和视觉支架，空间根本不够用。"在某协作机器人集成项目的现场，机械工程师指着仅有巴掌大小的末端空间，语气里带着几分无奈。这样的场景，正在越来越多的协作机器人应用现场上演。

协作机器人以安全性和灵活性著称，但正因为要兼顾人机协作的安全性，其本体结构往往更加紧凑，末端可用的安装空间也随之受限。对于需要在此空间内集成夹爪、传感器、视觉模块等多种执行器的集成商来说，这无疑是"螺蛳壳里做道场"的挑战。

一、末端空间受限的3个核心痛点

在宇视嘉与众多协作机器人集成商的合作中，末端空间受限的问题主要体现在以下三个方面。只有精准识别这些痛点，才能找到真正有效的解决方案。

1. 体积与性能的矛盾

传统工业执行器的设计逻辑是"先满足性能，再考虑体积"，但协作机器人恰恰相反——末端执行器必须在有限的体积内实现所需的运动性能。这意味着要么选择性能妥协的小型执行器，要么面对复杂的定制开发。

宇视嘉的解题思路是将微型化作为核心设计目标。以微型伺服电缸为例，WSCG-16系列的外径仅为16mm，却能提供40N的持续推力，重复定位精度达到±0.02mm。这种"小体积、高性能"的特性，恰恰契合了协作机器人末端空间受限的核心需求。

2. 多执行器集成的空间冲突

现代协作机器人的末端往往需要同时安装多个执行器：电动夹爪负责抓取、力传感器负责感知、视觉模块负责定位。如何在有限空间内让这些执行器"和平共处"，是集成工程师必须面对的课题。

宇视嘉提供多种规格的微型执行器产品线，从指尖级的EUG-10到标准级的EUG-60，工程师可以根据实际空间需求选择最合适的型号，而非被迫选择"够用但太大"的通用产品。

3. 线束管理的隐形空间消耗

在狭小空间内，线束往往成为最容易被忽视的"空间杀手"。电机线、编码器线、气管混杂在一起，不仅占用宝贵的安装空间，还容易在运动过程中产生干涉和磨损。

宇视嘉的微型伺服电缸和电动夹爪均采用中空走线设计理念，将线缆布置在执行器内部，大幅减少了外部走线的空间需求。在某协作机器人视觉引导抓取项目中，这一设计让末端线束的外部占用空间减少了近40%。

二、宇视嘉产品矩阵：破解空间受限的核心利器

针对协作机器人末端空间受限的特殊需求，宇视嘉构建了一套完整的微型执行器产品矩阵。这些产品并非简单的"缩小版"通用执行器，而是在设计之初就充分考虑了紧凑空间的应用特点。

1. 微型伺服电缸：小身形，大作为

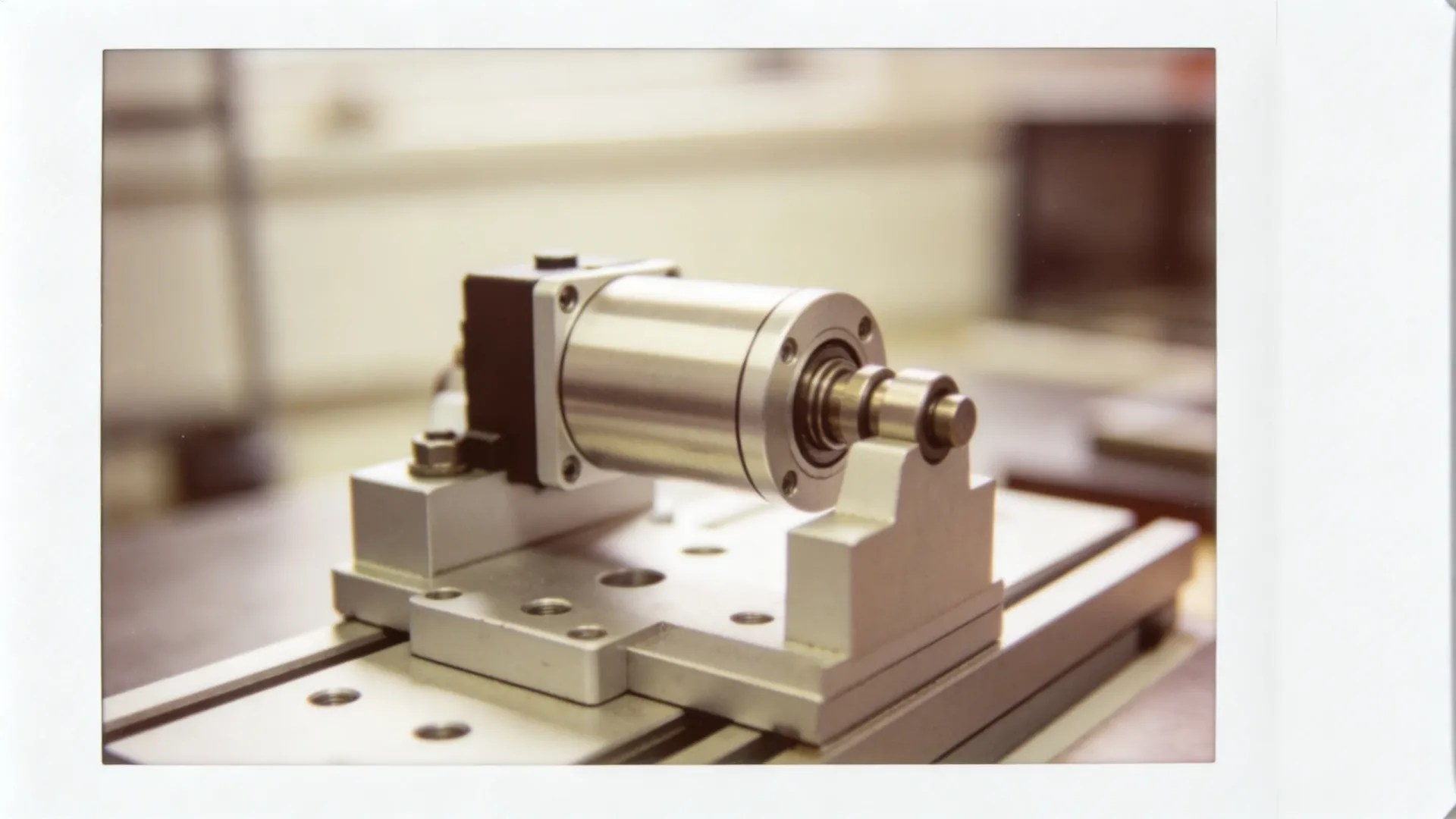

伺服电缸是协作机器人末端实现精密直线运动的核心部件。宇视嘉的微型伺服电缸系列采用创新的一体化结构设计，将电机、编码器、驱动器和丝杠传动单元高度集成，在极小的体积内实现了精密的运动控制。

具体来看，宇视嘉的微型伺服电缸有以下几款主力型号：

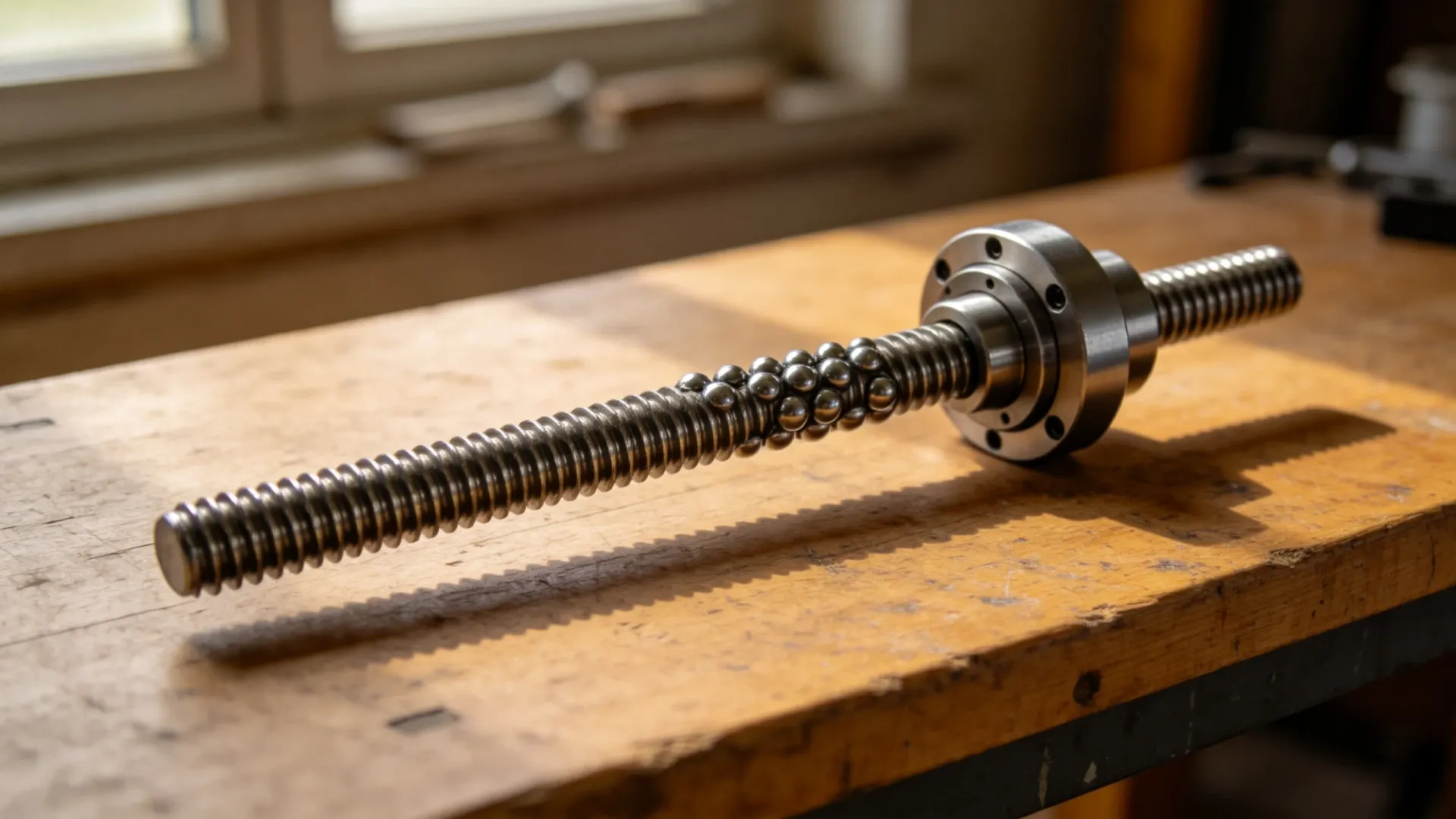

这些微型伺服电缸的核心优势在于：采用行星滚柱丝杠或微型滚珠丝杠传动，传动效率高、刚性 好、寿命长；集成高精度编码器，实现闭环位置控制；支持多种通信协议，兼容主流协作机器人品牌。

2. 电动夹爪：专为协作而生

电动夹爪是协作机器人最常用的末端执行器之一。与气动夹爪相比，电动夹爪无需额外的气源配置，管路更简洁；与大型电动夹爪相比，宇视嘉的微型电动夹爪更注重空间利用率。

宇视嘉EUG系列电动夹爪的特点鲜明：

• 指尖型设计：夹爪宽度可做到30mm以下，适合在狭窄空间内工作
• 可调抓取力：抓取力范围覆盖5N至100N，可适应不同材质的工件
• 行程可配置：标准行程10mm，可扩展至30mm
• 内置位置传感器：实时反馈夹爪开度，实现精准抓取控制

在选型时，工程师需要关注两个关键参数：一是夹爪的安装尺寸必须与机器人末端法兰匹配；二是夹爪的抓取力和行程必须满足工件的几何和重量要求。宇视嘉提供选型工具和参数表，帮助工程师快速定位合适的产品。

3. 灵巧手关节模组：多指灵活操作的核心

对于需要多指灵巧操作的协作机器人应用（如物品分拣、柔性装配等），传统的单自由度夹爪已经无法满足需求。宇视嘉的灵巧手关节模组提供了多指操作的核心驱动单元。

该关节模组采用蜗轮蜗杆减速机加空心杯电机的组合，在极小体积内实现了大扭矩输出。WSAJ-UM02型号的外径仅为16mm，却能提供0.3N·m的持续输出扭矩，非常适合构建多指灵巧手。

三、实战指南：紧凑布局的3个关键设计原则

有了合适的产品，还需要正确的设计方法。在宇视嘉的多个协作机器人项目中，总结出以下3个关键设计原则，帮助工程师真正实现"用得住"的紧凑布局。

原则一：先规划功能布局，再确定执行器选型

很多工程师的习惯是"先选执行器，再想怎么装"，但对于空间受限的协作机器人末端，这个思路往往会导致反复修改。正确的做法是：先根据功能需求规划好各执行器的安装位置和姿态，再根据空间约束选择最合适的执行器型号。

在功能布局规划时，需要考虑各执行器的工作范围是否会相互干涉、线束和管路的走向是否顺畅、维修更换是否方便等因素。宇视嘉的技术团队可以提供三维模型和安装指导，帮助工程师在设计阶段就验证方案的可行性。

原则二：留足安全余量，避免极限应用

空间受限的项目往往有一个共同特点：执行器的工作状态接近其极限参数。比如本来需要60N推力的应用，却选择了一款最大推力恰好60N的电缸。

宇视嘉建议在选型时保留至少20%的性能余量。选择WSCG-20而非WSCG-16来满足60N的需求，看似"浪费"了20N的性能，但实际上换来了更低的温升、更长的寿命和更稳定的运行——这些对于需要长时间连续工作的协作机器人来说尤为重要。

原则三：重视散热设计，别让温度成为可靠性杀手

紧凑布局往往意味着执行器与机器人本体、其他执行器之间的间距很小，散热空间有限。而电机和驱动器在持续工作时的发热，如果不及时散掉，会导致性能下降甚至损坏。

宇视嘉的微型伺服电缸采用高效散热设计，在标准工况下壳体温升可控制在30K以内。但在集成时，工程师仍需注意：确保执行器与机器人本体之间有足够的接触面积进行热传导；避免将执行器安装在完全封闭的腔体内；必要时可使用导热硅脂改善热传导。

四、真实案例：紧凑布局如何从"不可能"变成"已量产"

光说不练假把式。下面分享两个宇视嘉参与的真实项目，看看紧凑布局是如何从最初的技术挑战，最终变成稳定量产的成熟方案。

案例一：半导体晶圆分拣机器人

某半导体设备厂商需要在协作机器人末端集成晶圆分拣功能，晶圆直径仅200mm，末端需要在晶圆上下料过程中完成抓取和翻转。

项目难点在于：末端不仅要安装抓取晶圆的真空吸盘，还需要集成晶圆厚度检测传感器和视觉定位相机。空间紧张程度可想而知。

宇视嘉的解决方案是采用WSCG-12微型伺服电缸作为晶圆翻转的执行单元，该电缸外径仅12mm，配合定制的小型化夹具，在有限的末端空间内实现了晶圆翻转功能。方案实施后，晶圆分拣节拍达到每小时600片，重复定位精度优于±0.05mm，已在客户现场稳定运行超过一年。

案例二：医疗协作机器人的针头定位

某医疗机器人项目需要在协作机器人末端集成注射针头驱动机构，对空间的约束比普通工业场景更加严苛。

宇视嘉提供了WSCG-10微型伺服电缸配合超小型电动夹爪的组合方案，电缸外径10mm、行程5mm，用于控制针头插入深度；夹爪用于定位和固定注射器。整套执行机构的末端直径控制在25mm以内，满足了客户极为苛刻的空间要求。

更关键的是，这套方案通过了客户的医疗设备认证要求，在安全性和可靠性方面达到了预期标准。

五、写在最后：让末端空间不再成为创新的阻碍

协作机器人的优势在于灵活性和安全性，但如果末端空间受限成为瓶颈，这些优势就会被大打折扣。宇视嘉的微型执行器产品线，正是为了解决这一痛点而设计——不是简单地将传统执行器缩小，而是在微型化的同时保持甚至提升性能指标。

从微型伺服电缸到电动夹爪，从行星滚柱丝杠到蜗轮蜗杆减速机，宇视嘉的产品矩阵覆盖了协作机器人末端执行器的多种需求。更重要的是，宇视嘉不只是卖产品，而是提供从方案咨询、产品选型到调试支持的全流程服务，帮助集成商真正解决末端空间受限的实际问题。

如果你的项目也正在为末端空间发愁，不妨和宇视嘉的工程师聊聊。说不定，那个"不可能"的紧凑布局，只是少了一个合适的执行器方案。
