宇视嘉微型滚珠丝杠：刚性精度双重提升的实战方案

在自动化设备日益追求小型化、精密化的今天，微型滚珠丝杠的选型正在成为工程师们频繁讨论的难题。空间要压缩到极致，精度要控制在微米级别，刚性还要足够扛住高速启停的冲击——这三个需求同时满足，听起来像是个“不可能三角”。但事实上，通过系统性的设计优化和制造工艺提升，刚性精度双重提升并非遥不可及。宇视嘉最新量产的微型滚珠丝杠系列，正是针对这一核心矛盾给出了完整的解决方案。本文将深入剖析微型滚珠丝杠刚性提升与精度控制的技术路径，并提供可直接落地的选型方法论。

一、微型滚珠丝杠选型的三大核心矛盾

为什么同样是微型滚珠丝杠，有的设备能用三年不换，有的设备三个月就开始出现反向间隙大、噪音飙升的问题？答案往往不在丝杠本身，而在于选型阶段是否真正理解了刚性、精度、寿命三者之间的制约关系。

1.1 空间约束与负载能力的博弈

微型滚珠丝杠，顾名思义，核心优势在于“微”字。外径从4毫米到20毫米不等，这类丝杠大量应用于半导体设备、医疗器械、精密光学检测等对体积要求严苛的场景。但问题也随之而来：当丝杠外径被压缩到极限时，滚珠的直径必须同步减小，而滚珠直径直接决定了负载能力。很多工程师在选型时只看额定动载荷，结果装上设备后发现推力根本不够，这就是典型的“参数失配”。

宇视嘉在微型滚珠丝杠的设计中，通过优化螺母内部结构布局，在同等外径条件下实现了更高的负载承载能力。以8毫米外径系列为例，常规产品的额定动载荷通常在800到1200牛之间，而宇视嘉通过采用加长螺母结构和改良的滚道设计，将额定动载荷提升至1500牛以上，增幅超过25%。这意味着同样的安装空间，可以获得更大的推力输出。

1.2 精度等级与成本的平衡

微型滚珠丝杠的精度通常用导程误差来衡量，单位是微米每米。常见的精度等级包括C0、C1、C2、C3、C5、C7、C10，数字越大精度越低。在实际选型中，工程师常常陷入一个误区：为了保险起见，盲目追求最高精度等级。但高精度意味着高成本，而且高精度丝杠对安装基准面的平面度要求也更高，如果机床本身的精度不够，高精度丝杠的优势反而发挥不出来。

对于大多数自动化设备而言，C3到C5级别的微型滚珠丝杠已经能够满足需求。真正需要C0或C1级别的情况主要集中在超精密机床、测量仪器、高端光学元件等场景。宇视嘉提供的微型滚珠丝杠覆盖从C3到C7的全系列精度等级，用户可以根据实际工况合理选型，避免为不需要的精度支付额外成本。

1.3 转速限制与刚性衰减的矛盾

微型滚珠丝杠有一个关键参数叫“临界转速”，它由丝杠直径、长度和支撑方式共同决定。当工作转速接近或超过临界转速时，丝杠会发生共振，导致精度急剧下降甚至损坏。很多设备在调试阶段运行正常，但进入量产阶段后问题频发，往往就是这个原因。

提高临界转速的方法有两种：一是缩短丝杠的有效长度，二是增加丝杠直径。但微型滚珠丝杠的应用场景恰恰不允许随意增加直径，这时候刚性提升就成了关键突破口。通过优化丝杠的支撑方式、选用高刚性材料、提升螺母的轴向刚度，可以在不改变外形尺寸的前提下显著提升系统的临界转速。

二、刚性提升的四大技术路径

刚性是微型滚珠丝杠性能的核心指标之一，它决定了设备在承受负载时的变形量，直接影响定位精度和重复定位精度。提升刚性不是简单地换一根更粗的丝杠，而是需要从系统角度综合考量。以下四个技术路径是当前行业内的主流方案，也是宇视嘉微型滚珠丝杠实现刚性突破的关键。

2.1 螺母结构的优化设计

螺母是滚珠丝杠的核心传动部件，它的结构形式直接影响承载能力和轴向刚度。微型滚珠丝杠常用的螺母结构主要有三种：单螺母式、双螺母式和法兰式。每种结构都有其适用场景，选错类型往往会导致刚性不足或空间浪费。

单螺母式结构简单、轴向尺寸紧凑，但预压调节能力有限，刚性提升空间不大。双螺母式通过两个螺母之间的弹性预压元件实现可调节的预紧力，轴向刚度可以提升30%到50%，但轴向尺寸会增加。法兰式螺母则更适合需要侧面安装的应用场景，刚性表现介于单螺母和双螺母之间。

宇视嘉在微型滚珠丝杠产品线上采用了创新的双螺母串联结构设计，在保证轴向尺寸不增加的前提下，实现了与双螺母相当的刚性水平。这种设计的核心在于优化了两个螺母之间的接触角度和预压分布，使得轴向载荷能够更均匀地传递到滚珠上。

2.2 滚珠列数的增加策略

滚珠列数是决定负载能力的直接因素，同时也是影响刚性的重要参数。微型滚珠丝杠常见的滚珠列数有单列、两列、三列甚至四列。增加滚珠列数可以显著提升承载能力和刚性，但也会带来体积增大和成本上升的问题。

在实际工程中，两列滚珠设计是性价比最高的选择。相比单列设计，两列滚珠的额定动载荷可以提升60%到80%，轴向刚度提升约40%，而轴向尺寸只增加15%到20%。宇视嘉8毫米到14毫米外径的微型滚珠丝杠全系标配两列滚珠设计，16毫米以上规格则提供两列和三列的可选配置，满足不同刚性需求。

值得特别说明的是，滚珠直径的选择需要与螺母内径精确匹配。过大的滚珠会导致接触应力集中，反而降低使用寿命；过小的滚珠则无法充分发挥负载能力。宇视嘉在每款微型滚珠丝杠产品中都经过了大量的有限元分析和寿命测试，确保滚珠直径与螺母结构的最佳匹配。

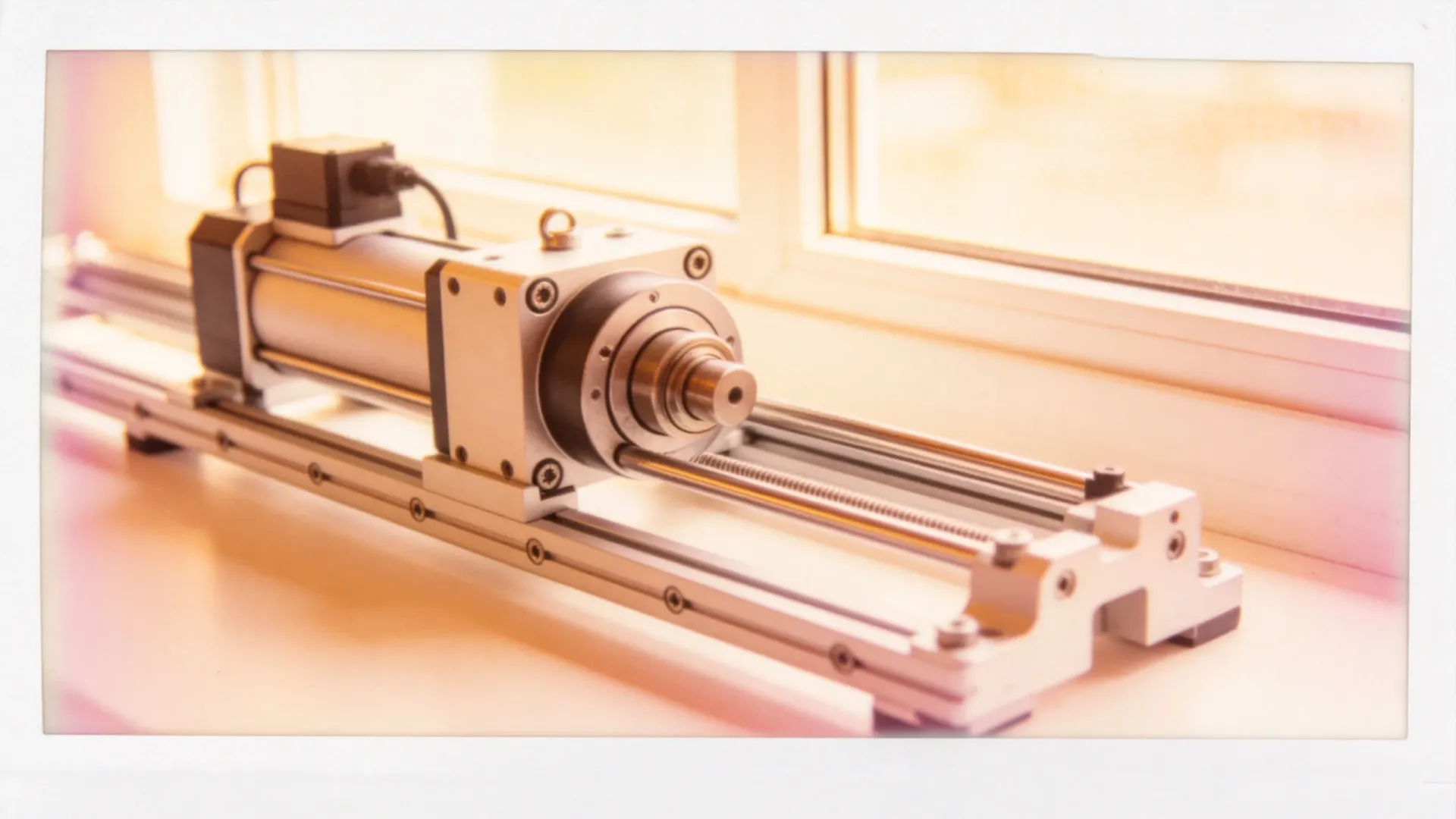

2.3 支撑方式的刚性增强

丝杠的支撑方式对整体刚性有着决定性的影响。常见的支撑方式有固定-固定、固定-自由、固定-支撑三种，不同支撑方式下的临界转速和轴向刚度差异巨大。

固定-固定支撑可以获得最高的临界转速和轴向刚度，适用于长行程、高速运行的场景。但这种支撑方式对安装精度要求最高，两端轴承座的同轴度必须控制在0.02毫米以内。固定-支撑方式介于两者之间，是大多数自动化设备的首选。固定-自由方式刚性最低，只适用于短行程、低速、低负载的场合。

在选型阶段，工程师需要根据实际的行程长度和支撑方式核算丝杠的临界转速。宇视嘉的技术选型手册中提供了详细的计算公式和示例，帮助工程师快速判断所选丝杠是否满足刚性要求。

2.4 材料与热处理工艺的刚性贡献

很多人忽略了材料选择对刚性的影响。微型滚珠丝杠常用的材料是GCr15轴承钢，经过渗碳淬火或高频淬火处理后，表面硬度可以达到HRC58到HRC62。高硬度意味着更高的接触刚度和更好的耐磨性，是保证长期刚性稳定的基础。

宇视嘉在微型滚珠丝杠的制造中采用了真空淬火工艺，相比普通大气淬火，真空环境下材料的晶界氧化更少，淬火组织更均匀，硬度分布更合理。这不仅提升了刚性，还显著延长了丝杠的使用寿命。此外，丝杠螺距的稳定性也与材料的热变形控制密切相关，宇视嘉在精磨工序后增加了稳定化处理步骤，确保丝杠在常温下和使用温升后的精度一致。

三、精度提升的关键工艺控制

刚性解决的是“受力不变形”的问题，精度解决的则是“运动多精确”的问题。对于微型滚珠丝杠而言，精度不仅体现在导程精度上，还包括定位精度、重复定位精度、背隙大小等多个维度。精度控制是一个系统工程，从毛坯加工到成品检测，每一个环节都必须严格管控。

3.1 磨削工艺的精度保障

滚珠丝杠的精度主要靠磨削加工来实现。微型滚珠丝杠的螺距通常在1毫米到10毫米之间，要在这个尺度上保证微米级的导程精度，对磨床的精度和操作者的经验都是极大考验。

宇视嘉的微型滚珠丝杠生产线配备了高精度数控螺杆磨床，定位精度可达0.5微米，配合在线激光干涉仪检测，实现了磨削加工与精度检测的无缝衔接。每一根出厂的微型滚珠丝杠都有完整的精度检测报告，包括导程误差曲线、螺距累积误差、正反向间隙等关键参数。

对于C3以上精度等级的产品，宇视嘉采用多轮磨削工艺：第一轮粗磨消除毛坯余量，第二轮精磨修正热变形，第三轮超精磨消除表面应力。这种分阶段加工的方式虽然增加了制造成本，但能够确保每一批次产品的精度稳定性。

3.2 预压调整与背隙控制

背隙是滚珠丝杠工作过程中不可避免的存在，它是指丝杠与螺母之间滚珠反向运动时的空程量。对于需要频繁换向的应用，背隙会直接影响定位精度。减小背隙的主要方法是对螺母进行预压。

预压的原理是通过弹性变形或过盈装配，使滚珠在螺母内始终保持一定的接触预载，从而消除反向运动时的空程。但预压过度也会导致摩擦力增大、发热加剧、寿命缩短。因此，预压量的选择需要根据实际工况在精度需求和寿命要求之间取得平衡。

宇视嘉提供的微型滚珠丝杠预压等级分为轻预压、标准预压和重预压三档。轻预压适用于高速低负载场景，摩擦力最小；标准预压是通用选择，精度和寿命兼顾；重预压适用于高刚性要求的场合，但摩擦力会增加约30%。用户可以根据设备的换向频率和定位精度要求选择合适的预压等级。

3.3 润滑系统的精度保护

很多人把润滑当作丝杠维护的一部分，而忽视了润滑对精度的影响。正确的润滑不仅是减少磨损，更是保持精度稳定的重要手段。润滑不足会导致滚珠与滚道之间直接接触，产生金属磨粒，加速精度衰减；润滑过量则会产生阻尼效应，影响响应速度和定位精度。

对于微型滚珠丝杠，宇视嘉推荐使用专用锂基润滑脂，填充量控制在螺母内部空间的30%到50%为宜。对于高速运行或高温环境的应用，则建议使用油气润滑或喷射润滑系统，实现润滑剂的连续供给和精确计量。

值得注意的是，微型滚珠丝杠对污染物极为敏感。任何灰尘、金属碎屑或水分进入螺母内部，都会导致滚珠和滚道的异常磨损。宇视嘉的全系列微型滚珠丝杠在出厂前都经过防锈处理，并采用真空封装，确保产品在安装前处于最佳状态。

四、宇视嘉微型滚珠丝杠的刚性精度双重提升方案

了解了刚性提升和精度控制的技术路径之后，关键问题来了：如何将这些技术要点整合为一个完整的解决方案？宇视嘉基于多年在精密传动领域的深耕，推出了面向不同应用场景的微型滚珠丝杠产品系列，每一个系列都针对刚性或精度进行了专门的优化。

4.1 标准精度系列：刚性优先

标准精度系列（C5/C7级别）主要面向对刚性要求高、但精度需求相对一般的自动化设备，如小型数控机床、激光切割设备、3D打印设备等。这个系列的核心设计理念是：在保证基本精度的前提下，最大化刚性表现。

标准精度系列的主要特点包括：采用加长螺母设计增加承载面积；标配两列滚珠结构提升轴向刚度；优化滚道曲线减小接触应力；提供固定-固定和固定-支撑两种支撑方案。这个系列的性价比极高，是大多数OEM设备的首选。

4.2 高精度系列：精度优先

高精度系列（C3/C1级别）主要面向对定位精度有严苛要求的设备，如精密测量仪器、光学元件加工设备、半导体封装设备等。这个系列的核心设计理念是：在保证刚性的前提下，最大化精度表现。

高精度系列的主要特点包括：采用研磨级丝杠毛坯，原始坯料精度更高；多轮磨削加超精磨工序，确保导程误差在0.005毫米以内；严格的预压控制，背隙控制在0.005毫米以下；全流程温控管理，消除热变形对精度的影响。

4.3 通用平衡系列：刚性精度均衡

通用平衡系列（C3到C5可调）主要面向需要兼顾刚性和精度的综合性设备，如自动化检测设备、精密点胶设备、医疗器械等。这个系列的设计理念是在刚性、精度、寿命三个维度上实现最佳平衡。

通用平衡系列提供了独特的可调预压结构，用户可以根据实际工况在现场调整预压量，灵活切换“精度模式”和“刚性模式”。这种设计特别适合设备在研发阶段和量产阶段需要不同性能参数的场景。

五、微型滚珠丝杠选型实操指南

了解了宇视嘉的产品系列之后，下面进入实操环节。很多工程师在选型时感到无从下手，主要是因为对刚性计算和精度匹配缺乏系统了解。以下提供一个经过简化的选型流程，帮助工程师快速锁定合适的产品。

5.1 第一步：确定基本参数

选型的第一步是明确设备的基本需求。需要确定的参数包括：丝杠外径、导程、螺母长度、有效行程、安装空间限制、负载大小、运行速度、精度等级要求、工作环境等。

其中，丝杠外径通常由安装空间决定，导程由速度和推力要求决定，行程由设备行程范围决定。这三个参数确定后，选型的范围就大幅缩小了。

5.2 第二步：刚性校核计算

刚性校核是选型中最容易被忽略但又至关重要的环节。校核的核心是计算丝杠在最大轴向载荷下的弹性变形量，确保变形量在允许范围内。

轴向变形量的计算公式为：ΔL = P × L / (A × E)，其中P为轴向载荷，L为受力长度，A为丝杠截面积，E为材料弹性模量。一般要求轴向变形量不超过导程的1/3到1/2。

如果刚性校核不通过，需要采取的措施包括：增加丝杠外径、缩短有效行程、改为固定-固定支撑、增加预压等级等。

5.3 第三步：临界转速校核

临界转速校核是防止高速运行时发生共振的安全检查。计算公式涉及丝杠直径、长度、材料密度和支撑方式等多个参数。

宇视嘉的技术手册中提供了基于经验公式的临界转速速查表，用户只需知道丝杠外径、有效长度和支撑方式，就可以快速查到对应的临界转速值。实际工作转速应控制在临界转速的80%以下。

5.4 第四步：寿命校核

寿命校核决定了丝杠能够持续运行的时间。微型滚珠丝杠的寿命通常用额定动载荷和运行距离来表示，计算时需要考虑载荷大小、运行速度、冲击系数、温度系数等多个因素。

如果计算寿命低于设备预期寿命，需要选择更大规格的丝杠或降低运行参数。

5.5 第五步：综合评估与确认

完成以上四步校核后，还需要从成本、交期、供应链稳定性等维度进行综合评估。宇视嘉作为国产品牌，在供货周期和本地化服务方面具有明显优势，能够有效规避进口品牌动辄12到16周的交期风险。

下表是宇视嘉微型滚珠丝杠8毫米到16毫米外径系列的关键参数对照，供选型参考：

六、典型应用场景与方案匹配

理论讲完了，下面来看几个典型的应用场景，看看不同工况应该如何选择微型滚珠丝杠的方案。

6.1 场景一：半导体固晶机的贴装头

半导体固晶机对定位精度的要求极高，通常需要0.01毫米级别的重复定位精度，同时要求贴装头能够快速响应、轻量化运行。这类应用的典型参数是：行程10到30毫米，负载2到5公斤，定位精度要求0.01毫米，最高速度500毫米每秒以上。

推荐方案：选择高精度系列，导程2毫米，外径8到10毫米，精度等级C3，预压选择标准预压。这种配置能够同时满足高刚性和高精度需求，确保贴装头在高速运动中保持稳定。

6.2 场景二：小型激光切割机的Z轴

激光切割机的Z轴需要承受激光头的重量，同时在切割过程中频繁上下运动，对刚性和速度都有要求。典型参数是：行程50到100毫米，负载3到8公斤，最高速度200毫米每秒，定位精度0.03毫米。

推荐方案：选择标准精度系列，导程5毫米，外径12毫米，精度等级C5，预压选择重预压。这种配置刚性充足，能够承受较高的运动加速度，同时标准精度完全满足切割需求。

6.3 场景三：医疗注射泵的活塞驱动

医疗注射泵要求注射量的精确控制，行程可能只有几十毫米，但对精度和稳定性要求极高。典型参数是：行程30到60毫米，负载小于1公斤，速度10到50毫米每秒，注射精度0.5%以内。

推荐方案：选择高精度系列，导程1到2毫米，外径6到8毫米，精度等级C3，预压选择轻预压。这种配置精度高、摩擦力小，有利于实现精确的注射量控制。

6.4 场景四：自动化点胶机的XYZ三轴

自动化点胶机的三轴联动需要兼顾速度和精度，同时要求设备成本可控。典型参数是：行程100到300毫米，负载1到3公斤，最高速度300毫米每秒，定位精度0.05毫米。

推荐方案：选择通用平衡系列，导程3到5毫米，外径10到14毫米，精度等级C5，预压选择标准预压。这种配置性价比最高，刚性和精度都能满足点胶工艺需求。

七、安装与维护的刚性保障要点

选对了产品，安装和维护不当也会让刚性优势大打折扣。以下是几个确保刚性充分发挥的实战要点。

7.1 安装基准面的精度保证

微型滚珠丝杠对安装基准面的要求比普通丝杠更严格。基准面的平面度应控制在0.02毫米以内，两端轴承座孔的同轴度应在0.01毫米以内。如果安装基准面精度不足，高精度丝杠装上去也发挥不出应有的性能。

宇视嘉建议在安装前使用千分表对安装基准面进行检测，平面度超差时需要重新加工或采用垫片补偿。对于固定-固定支撑方式，两端轴承座的调整是安装的关键环节，建议使用激光干涉仪进行同轴度校准。

7.2 预紧力的合理施加

对于双螺母预压结构的微型滚珠丝杠，预紧力的施加方式直接影响刚性表现。预紧力过小，刚性提升有限；预紧力过大，摩擦扭矩增加，发热加剧。

宇视嘉提供的预紧力参考值为额定动载荷的5%到8%，用户可以根据实际工况在这个范围内调整。施加预紧力时，建议使用扭矩扳手配合预紧力传感器，确保预紧力的一致性。

7.3 运行状态的定期监测

微型滚珠丝杠在运行过程中，其刚性表现会随着磨损而逐渐衰减。建议在设备运行一定周期后（如500小时或3个月），对丝杠进行一次精度检测和背隙测量。

如果检测发现背隙超过初始值的150%，或导程误差超过精度等级允许值的80%，建议更换丝杠。及时更换可以避免精度问题进一步恶化，影响整机的加工质量。

八、国产微型滚珠丝杠的崛起与机遇

在精密传动领域，微型滚珠丝杠长期被日本和德国品牌垄断。但近年来，以宇视嘉为代表的国产品牌在研发投入和制造工艺上持续发力，国产微型滚珠丝杠的性能已经能够对标进口产品，部分指标甚至实现了超越。

国产微型滚珠丝杠的优势主要体现在三个方面：一是供货周期短，常规型号两周内交付，定制型号交期也可控；二是成本优势明显，同等性能下价格比进口品牌低20%到40%；三是本地化服务响应快，技术支持和应用工程师能够快速到场解决问题。

对于设备制造商而言，在当前供应链不稳定的背景下，选择国产微型滚珠丝杠不仅是成本优化的考量，更是保障供应链安全的战略选择。当进口品牌的交期从8周变成16周、24周的时候，国产替代的价值就更加凸显。

回到开篇提到的那个“不可能三角”：空间要压缩、精度要提升、刚性要保证。宇视嘉微型滚珠丝杠通过螺母结构优化、滚珠列数增加、支撑方式改进、材料工艺提升等多重手段，正在将这个“不可能三角”变成一个可以灵活调配的“平衡三角”。工程师可以根据实际需求，在这个三角中找到最适合自己的刚性精度配置方案。

刚性也好，精度也罢，归根结底是为设备性能服务的。选型的终极目标不是追求参数上的极致，而是在成本、周期、性能三者之间找到那个最合理的平衡点。宇视嘉的微型滚珠丝杠产品线正是基于这一理念设计，从标准精度到高精度，从刚性优先到精度优先，完整的产品矩阵能够满足绝大多数应用场景的需求。

如果你正在为设备选型而困扰，或者希望了解更多关于微型滚珠丝杠刚性精度双重提升的实战经验，欢迎联系宇视嘉的技术团队。我们可以提供专业的选型支持、产品样品和定制化方案，帮助你找到最适合的精密传动解决方案。
