微型直线伺服电缸行程1-200mm可选：选型核心要素与行业应用指南

"这个行程量程，10mm够不够？"、“20mm行程的微型电缸，能不能再压缩到15mm？”每次拿到设备图纸，机械工程师问的第一句话里，总藏着对行程与空间的双重纠结。微型直线伺服电缸的行程范围，看似只是一个数字参数，却直接决定了设备的空间布局、负载能力与运行寿命。在1-200mm这个覆盖了精密装配、微型焊接、检测分选等主流场景的量程带里，如何选对行程、选准型号？今天我们从选型逻辑出发，把这个问题一次说透。

一、行程范围：不止是“能走多远”的问题

很多人对电缸行程的理解还停留在“丝杠推动多长距离”这个基础层面。实际上，微型直线伺服电缸的行程范围与三个核心指标紧密挂钩：安装空间约束、负载匹配能力、运动精度表现。

宇视嘉微型伺服电缸可选行程从1mm覆盖到200mm，看似跨度大，但每一个行程段位背后都对应着特定的结构设计与工艺要求。行程越短，对丝杠导程与推力的匹配精度要求越高；行程越长，则对整体刚性、导向机构以及散热性能提出更大挑战。

1.1 行程与安装空间的硬约束

协作机器人末端、精密检测台、微型点胶机，这些应用场景留给电缸的安装空间往往是“毫米级”的。行程选大了，装不下；行程选小了，行程不够用，动作完成不了。

宇视嘉在对接客户需求时发现，超过60%的微型电缸选型问题都出在“行程与空间的匹配”上——客户预估的行程偏大，导致整机组装后干涉；或者为了压缩空间强行缩短行程，结果动作幅度不足，节拍不达标。

1.2 行程与负载的动态关系

行程长度还会影响电缸的负载能力。当行程拉长时，丝杠的悬臂长度增加，同样的推力下，丝杠承受的弯矩会显著上升。这就是为什么同规格的电缸，短行程版本往往能承受更大径向负载。

宇视嘉微型伺服电缸在设计时，通过优化导向轴承布局与壳体刚性结构，在1-200mm全行程范围内实现了负载曲线的平滑过渡。具体表现为：短行程（1-50mm）版本峰值推力可达标称负载的120%，而长行程（150-200mm）版本通过加粗丝杠与双导轨导向设计，负载衰减控制在15%以内。

二、行程分段选型：1-200mm各区间的应用密码

基于大量客户案例与行业应用梳理，我们将1-200mm行程划分为三个典型区间，分别对应不同的设备类型与运动需求。

2.1 短行程区间（1-50mm）：精密定位的主战场

这个区间是微型伺服电缸的“精度优先区”。当行程控制在50mm以内时，丝杠的弹性变形量、导向机构的间隙都能被压缩到极低水平，重复定位精度可以稳定在±0.01mm以内。

典型应用场景包括：

• 电子元器件插针检测：行程需求5-15mm，要求微米级重复精度
• 微型点胶阀的Z轴驱动：行程10-30mm，需快速响应与高加减速
• 光学镜片调节机构：行程1-20mm，追求零背隙与热稳定性
• 手术机器人末端执行器：行程5-40mm，空间极端紧凑

在这个区间选型时，宇视嘉建议优先关注推力密度与响应带宽两个指标。行程短意味着可以采用更大的丝杠导程，在相同转速下获得更快的线速度，同时峰值推力不会牺牲太多。

2.2 中行程区间（50-100mm）：通用工业的“甜点区”

50-100mm是大多数中小型自动化设备的首选区间，兼顾了行程充裕度与结构紧凑性。这个区间的微型电缸既要满足较大动作幅度，又不能过度占用设备内部空间。

典型应用场景包括：

• 小型分拣机械手的抓取-放置动作：行程30-80mm
• PCB板插件机的Z轴驱动：行程50mm
• 微型焊接机的焊丝送丝机构：行程60-100mm
• 实验室自动化移液工作站：行程40-80mm

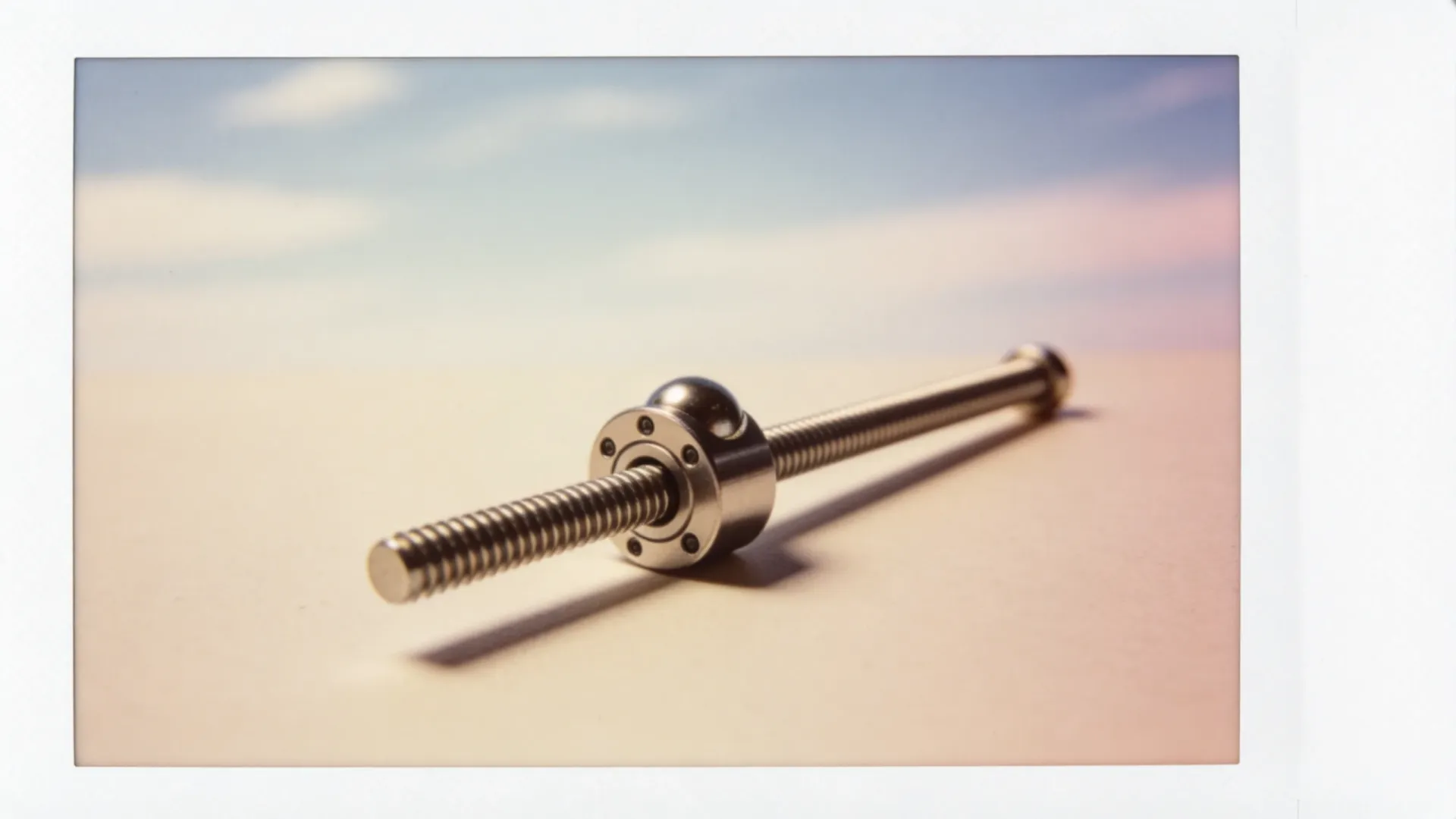

在这个区间，宇视嘉微型伺服电缸通过采用精密行星滚柱丝杠或微型滚珠丝杠作为传动元件，在保持±0.02mm重复定位精度的同时，将推力波动控制在3%以内。这对于需要恒定压紧力或均匀点胶的场景尤为关键。

2.3 长行程区间（100-200mm）：大跨度运动的高性价比方案

当设备需要100mm以上行程时，传统方案往往是气缸或大尺寸电动缸。但宇视嘉通过结构优化，让微型伺服电缸也能覆盖到这个区间，同时保持体积的紧凑性。

典型应用场景包括：

• 小型物流分拣的推板机构：行程100-150mm
• 微型装配线的工件翻转机构：行程120-200mm
• 检测设备的样品输送：行程80-150mm
• 特种阀门驱动：行程100-180mm

在长行程应用中，导向机构的刚性成为决定性因素。宇视嘉为此区间产品配备了双列直线导轨或高刚性光轴导轨，并采用一体式壳体设计，有效抑制长行程运行中的振动与偏摆。

三、行程选型实战：三个步骤锁定合适型号

光有理论不够，选型还需要落在实操上。宇视嘉总结了“三步走”行程选型法，帮助工程师快速锁定目标型号。

3.1 第一步：明确行程需求与空间约束

这是选型的起点。需要确认两个数字：理论行程与最大允许安装尺寸。理论行程是设备动作需要的最短距离，通常要预留10-20%的安全余量；最大允许尺寸则决定了电缸的行程上限，哪怕设备需要150mm行程，如果安装空间只够容纳100mm长度的电缸，就必须重新评估方案。

3.2 第二步：匹配负载与推力曲线

确定行程后，需要反过来验算负载是否在电缸能力范围内。这里有一个常见的误区：只看电缸的峰值推力，不看实际行程段的推力曲线。

宇视嘉在选型技术支持中发现，100mm行程的电缸在行程中段（40-70mm区间）推力表现往往最优，两端因机械结构因素略有衰减。因此，建议以实际工作行程段的推力需求来选型，而不是简单地查表对标峰值参数。

3.3 第三步：确认精度与响应需求

最后一步是对齐运动性能需求。行程越短，精度上限越高；行程越长，对控制系统的分辨率要求更高。如果你的应用需要±0.01mm的定位精度，而行程超过80mm，可能需要考虑更高端的闭环控制方案或额外的光栅尺反馈。

四、行程定制：为什么原厂定制能力比标准品更重要

标准品电缸的行程通常是固定档位，如50mm、100mm、150mm等。但在实际项目中，85mm、125mm、175mm这样的“非标行程”需求占比超过40%。这时候，厂商的行程定制能力就成为关键。

宇视嘉的微型伺服电缸支持1-200mm范围内任意行程定制，且无需支付高昂的非标开模费用。通过标准化底座+非标行程轴的设计思路，宇视嘉将定制交期控制在2-3周以内，相比进口品牌动辄8-12周的定制周期，优势显著。

更重要的是，定制行程不只是“切一根长丝杠”这么简单。宇视嘉的定制流程包括：

• 行程-推力联合仿真，确保定制版本的结构刚性与标准品一致
• 导向机构重新选型，避免长行程带来的刚性衰减
• 装配调试与全量测试，确保定制版本的精度与寿命

五、行程选型参数对照：宇视嘉微型伺服电缸行程能力一览

以下是宇视嘉微型直线伺服电缸各行程区间的核心参数对照，供选型参考：

需要说明的是，上述参数为通用参考值，实际选型请与宇视嘉技术团队确认具体工况。不同推力规格、不同法兰尺寸的产品，行程-精度-负载的对应关系会有所调整。

六、选对行程只是开始：这些因素同样决定最终表现

行程选对了，电缸不一定能用好。微型伺服电缸的最终表现，还取决于以下几个配套环节：

6.1 驱动控制匹配

行程超过50mm时，建议采用闭环控制+位置反馈方案。开环步进方案在长行程下容易出现丢步或过冲，影响定位精度。宇视嘉可选配增量式编码器或绝对值编码器，支持多种总线协议（EtherCAT、CANopen、Modbus RTU等），兼容主流PLC与运动控制器。

6.2 安装方式与刚性保障

微型电缸的安装面必须平整且有足够的支撑刚度。行程越长，安装面对称性的要求越高。宇视嘉提供多种安装法兰与侧面安装孔位选项，支持法兰安装、侧面安装、底部安装等多种方式，并提供标准化的安装支架选型指导。

6.3 环境适应性

如果电缸需要在高温、粉尘或油污环境中运行，行程密封与防护等级是不可忽视的因素。宇视嘉可为长行程版本选配伸缩式防尘罩，将防护等级提升至IP54，适用于一般工业环境。

从10mm的精密检测到200mm的物料推送，微型直线伺服电缸的1-200mm行程范围，几乎覆盖了中小型自动化设备的全部运动需求。但选型这件事，从来不是简单地查表对号——行程、空间、负载、精度、控制方式，每一环都需要相互校验。

宇视嘉微型伺服电缸的灵活行程定制能力，正是为了解决“标准品不够用、定制件等不起”这个行业痛点。如果你的设备恰好卡在某个“非标行程”上，不妨让宇视嘉技术团队介入看看，或许能找到一个标准品+轻度定制的高性价比方案。
