滚珠丝杠和滚柱丝杠到底有什么区别？一篇选型指南帮你彻底搞懂
在精密运动控制领域，滚珠丝杠和滚柱丝杠都是将旋转运动转换为直线运动的核心传动部件。但很多工程师在实际选型时，常常面临这样的困惑：明明都是丝杠，为什么价格差那么多？同样10kN的负载，滚珠丝杠能不能用？行星滚柱丝杠的寿命真的比滚珠丝杠长吗？进口品牌的交期一拖就是半年，国产品牌能不能顶上？
宇视嘉在精密传动领域深耕多年，接触过大量因为选型不当导致的设备问题。今天我们就从结构原理、性能参数、应用场景、选型方法四个维度，系统性地对比滚珠丝杠和滚柱丝杠的区别，帮助你在实际项目中做出更合理的决策。
一、两种丝杠的基本原理与结构差异
滚珠丝杠和滚柱丝杠的核心区别在于传动介质的接触形式——滚珠是点接触，滚柱是线接触。这一根本差异导致了两者在力学性能上的显著分化。
1.1 滚珠丝杠的结构特点
滚珠丝杠由丝杠轴、螺母和滚珠组成，滚珠在丝杠和螺母的螺旋槽内循环滚动，实现传动。滚珠与滚道之间的接触是点接触，接触面积小，因此摩擦阻力低、传动效率高，通常可达90%以上。
滚珠丝杠的螺母结构中包含循环通道，使滚珠能够持续循环滚动，避免滚珠在滚道末端堆积。根据循环方式不同，滚珠丝杠可分为内循环式和外循环式。内循环滚珠丝杠的滚珠在螺母内部循环，结构紧凑；外循环滚珠丝杠的滚珠通过外部管道返回，工艺相对简单。
1.2 滚柱丝杠的结构特点
行星滚柱丝杠是一种新型高承载传动部件，由丝杠轴、螺母和多个滚柱组成。与滚珠丝杠不同，滚柱不是球形，而是圆柱形或圆锥形。工作时，多个滚柱围绕丝杠轴线均匀分布，像行星一样在丝杠和螺母之间滚动，因此得名“行星滚柱丝杠”。
由于滚柱与丝杠、螺母之间是线接触，接触面积远大于滚珠的点接触。这使得行星滚柱丝杠在相同体积下能够承受更高的载荷——同等体积下，承载能力可达滚珠丝杠的3到4倍。宇视嘉的行星滚柱丝杠产品线覆盖了从微型到重载的多种规格，能够满足自动化设备、医疗设备、航空航天等领域的需求。
1.3 关键结构差异对比
| 对比维度 | 滚珠丝杠 | 行星滚柱丝杠 |
|---|---|---|
| 传动介质形状 | 球形滚珠 | 圆柱形滚柱 |
| 接触形式 | 点接触 | 线接触 |
| 滚柱数量 | 多个滚珠（通常6-12个循环列） | 多个滚柱（通常5-8个） |
| 循环方式 | 内循环/外循环 | 行星式循环 |
| 螺母长度 | 相对较短 | 相对较长（需容纳滚柱） |
| 结构复杂度 | 较低 | 较高 |
二、性能参数全面对比：精度、刚性与寿命
选型时最核心的关注点就是性能参数。宇视嘉的技术团队在大量项目实践中，总结出了两种丝杠在精度、刚性、寿命等关键指标上的差异。
2.1 传动效率对比
滚珠丝杠由于滚珠点接触摩擦小的优势，传动效率通常在90%到95%之间，顶级产品甚至可以达到98%。而行星滚柱丝杠的传动效率一般在85%到92%之间，略低于滚珠丝杠。
效率差异在连续运行场景下会影响发热和能耗。高速运转的自动化设备通常优先选择滚珠丝杠以降低能耗；而重载低速场景下，效率差异带来的影响相对较小，行星滚柱丝杠的高承载优势更为突出。
2.2 定位精度与重复定位精度
在精度方面，滚珠丝杠和行星滚柱丝杠各有优势。滚珠丝杠经过精密研磨或轧制后，定位精度可达C0到C7等级，重复定位精度通常在0.003mm到0.01mm之间，非常适合精密机床、测量设备等对精度要求极高的场景。
行星滚柱丝杠的精度等级一般为C3到C7，重复定位精度在0.005mm到0.015mm之间。虽然极限精度略低于精密级滚珠丝杠，但行星滚柱丝杠的优势在于精度保持性更好——由于接触面积大，滚柱的磨损更为均匀，长期使用后精度衰减更慢。
2.3 刚性与承载能力
这是两种丝杠差异最显著的维度。行星滚柱丝杠的线接触结构赋予它出色的刚性表现，在相同预紧力下，轴向刚度可比滚珠丝杠高出30%到50%。这对于需要高刚性和低弹性变形的高速切削、重载压制等场景至关重要。
承载能力的差距更为明显。以10kN额定动载荷为例，滚珠丝杠可能需要使用直径50mm以上的大规格产品，而行星滚柱丝杠选用直径25mm左右的规格即可满足。这种体积优势使得行星滚柱丝杠在对空间重量有严格限制的场合（如航空设备、机器人关节）具有不可替代的价值。
2.4 使用寿命对比
寿命评估需要综合考虑载荷、转速、润滑条件等因素。在额定载荷条件下，行星滚柱丝杠的额定动载荷寿命通常比滚珠丝杠高出2到3倍。这是因为滚柱的线接触分散了载荷应力，减少了局部应力集中导致的疲劳剥落。
宇视嘉的行星滚柱丝杠产品经过优化热处理工艺和表面处理，额定使用寿命可达15000小时以上，在正常维护条件下能够保持稳定性能。对于高周期载荷的自动化生产线，这一优势可以显著降低维护成本和停机时间。
| 性能参数 | 滚珠丝杠 | 行星滚柱丝杠 |
|---|---|---|
| 传动效率 | 90%-98% | 85%-92% |
| 重复定位精度 | 0.003-0.01mm | 0.005-0.015mm |
| 轴向刚度（同规格） | 基准 | 高30%-50% |
| 承载能力（同体积） | 基准 | 高3-4倍 |
| 额定寿命 | 基准 | 高2-3倍 |
| 最高转速 | 可达5000rpm以上 | 一般低于3000rpm |
三、应用场景分析：什么时候选滚珠丝杠，什么时候选滚柱丝杠
理解了性能差异后，关键问题就是如何在具体项目中做出选择。宇视嘉根据多年的项目经验，为大家梳理了两种丝杠的典型应用场景。
3.1 滚珠丝杠的典型应用场景
滚珠丝杠凭借其高效率、高精度和成熟的工艺，在以下场景中具有明显优势：

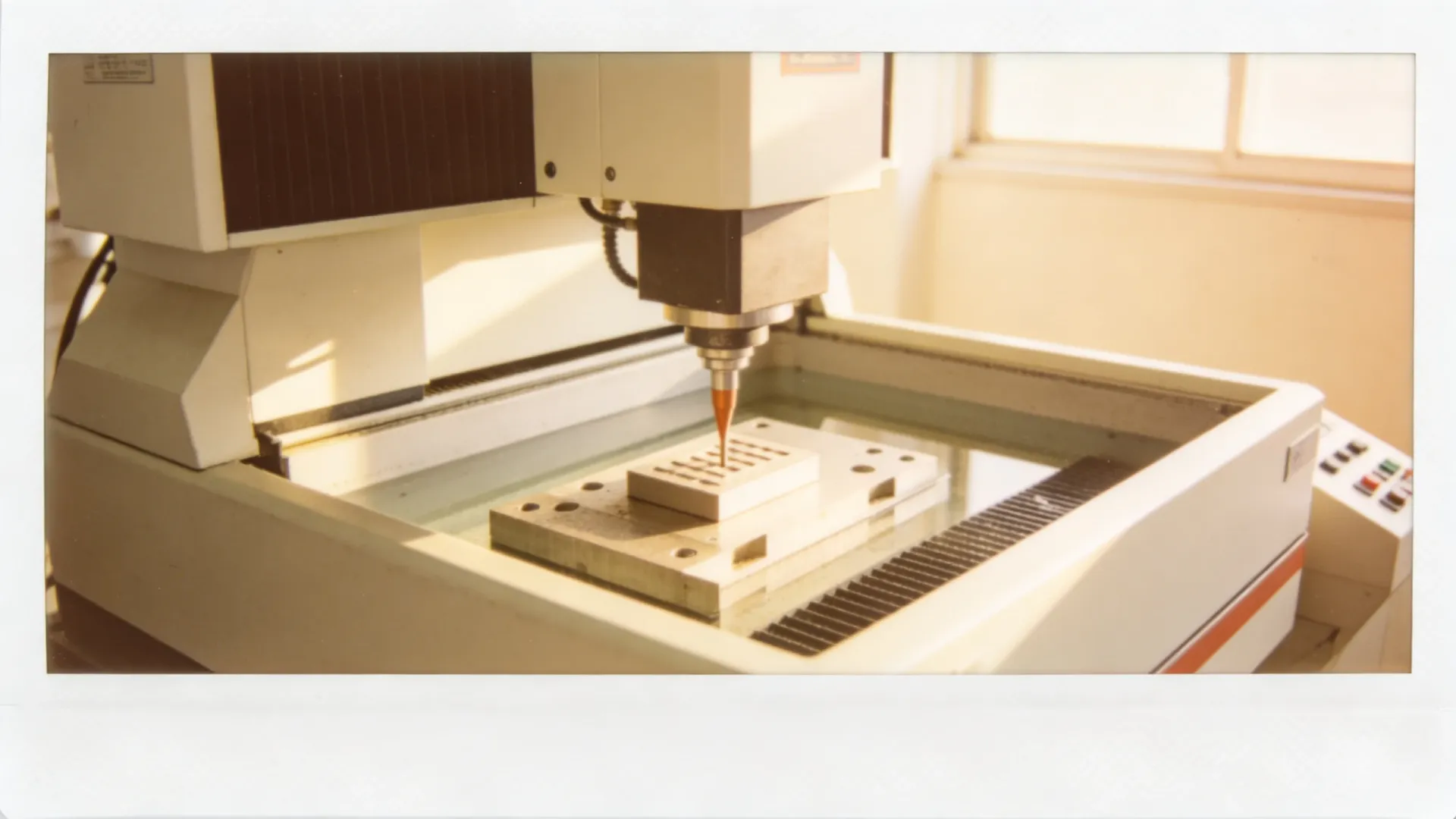

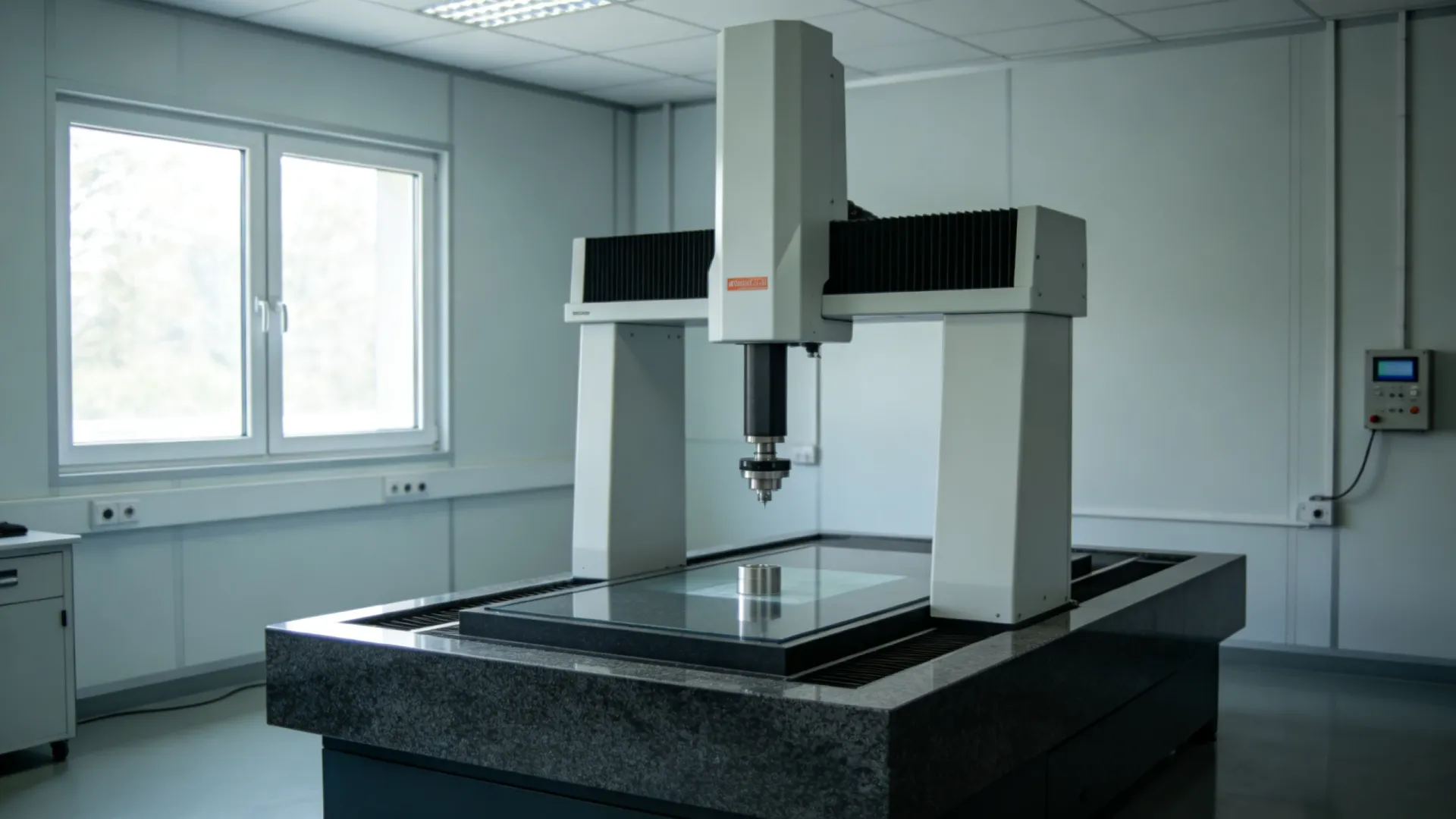

- 精密机床与加工中心：对定位精度和重复定位精度要求极高的X/Y/Z轴进给系统，滚珠丝杠是行业标准配置。
- 高速自动化设备：需要高转速运行的贴片机、插件机、检测设备等，滚珠丝杠的低摩擦特性可以有效控制温升。
- 电子制造设备：半导体设备、精密焊接设备、激光加工设备等，对精度要求高但载荷相对较小的场景。
- 数控系统：需要快速响应和精确控制的运动控制场景。
宇视嘉的微型滚珠丝杠产品线涵盖6mm到32mm直径范围，行程从10mm到500mm，可满足精密设备对紧凑空间和精细控制的严苛要求。
3.2 行星滚柱丝杠的典型应用场景
行星滚柱丝杠的高承载、高刚性和长寿命优势，使其在以下领域大放异彩：
- 重载自动化设备：大型冲压设备、液压替代系统、重型搬运机器人等，需要承受数十kN甚至上百kN载荷的场景。
- 航空航天与军工：对体积重量敏感同时需要高可靠性的飞行器舵机、卫星展开机构等，行星滚柱丝杠是理想选择。
- 医疗设备：手术机器人、CT扫描床、放射治疗设备等，需要平稳运动和高可靠性的应用。
- 机器人关节与灵巧手：机器人关节模组对体积和功率密度要求极高，行星滚柱丝杠的高承载小体积特性完美契合。宇视嘉的机器人灵巧手关节模组就采用了定制化的行星滚柱丝杠方案。
- 石油与矿山设备：恶劣工况下需要高可靠性和长维护周期的重型机械。
3.3 特殊场景：两种丝杠的替代与互补
在实际工程中，也存在需要权衡甚至组合应用的场景。有些设备在设计初期选用了滚珠丝杠，但随着载荷需求增加，升级为行星滚柱丝杠可以显著减小规格尺寸，宇视嘉可提供选型升级的技术支持。
另一种情况是混合使用：精密定位轴采用滚珠丝杠，重载轴采用行星滚柱丝杠。这种配置在大型复合加工设备中较为常见，可以兼顾精度和承载需求。
四、选型方法与实操指南
了解了性能差异和应用场景，接下来就是具体的选型流程。宇视嘉建议按照以下步骤进行系统选型。
4.1 选型第一步：明确基础工况参数
选型前必须确定的参数包括：轴向载荷（动载荷和静载荷）、运行速度（最大速度和平均速度）、行程需求、定位精度要求、安装空间限制、预期使用寿命。这些参数将决定后续选型的基本方向。
4.2 选型第二步：载荷与规格匹配
载荷是选型的核心依据。宇视嘉提供以下经验公式进行初步估算：
- 滚珠丝杠额定动载荷计算：需考虑载荷方向（拉/压）、冲击系数、寿命系数等，使用L10寿命公式进行计算。
- 行星滚柱丝杠额定动载荷：由于承载能力更高，相同载荷下可选更小规格的产品，有助于降低整体成本和体积。
选型时还需注意静载荷安全系数。对于可能有冲击载荷或静止受力的场景，静载荷额定值必须大于最大静载荷的1.5到2倍。
4.3 选型第三步：精度等级选择
精度等级的选择需要综合考虑定位精度要求、重复定位精度需求以及成本预算。宇视嘉提供从C0到C7的全系列精度等级：
| 精度等级 | 定位精度（μm/300mm） | 适用场景 |
|---|---|---|
| C0 | ≤1.5 | 超精密机床、测量设备 |
| C1 | ≤3 | 精密加工中心、精密自动化 |
| C3 | ≤8 | 精密机械、半导体设备 |
| C5 | ≤18 | 普通数控机床、自动化设备 |
| C7 | ≤50 | 一般自动化、搬运设备 |
4.4 选型第四步：安装与连接方式确认
安装方式直接影响设备设计和装配效率。常见的安装方式包括：固定-自由端（悬臂安装）、固定-支撑端、双固定端（预拉伸安装）等。行星滚柱丝杠由于螺母较长，在空间受限场合需要特别注意安装尺寸的校核。
宇视嘉可提供标准化的安装支架和联轴器选型服务，帮助客户缩短设计周期。同时支持非标定制服务，可根据客户图纸要求生产特殊规格的滚珠丝杠和行星滚柱丝杠。
4.5 选型第五步：润滑与防护配置
润滑条件对丝杠寿命影响显著。滚珠丝杠通常采用脂润滑或油润滑，需要定期维护；行星滚柱丝杠可采用脂润滑或油气润滑，部分规格支持免维护设计。
对于粉尘多、湿度大的工况，需要配置防尘伸缩罩或密封圈。宇视嘉的全系列丝杠产品均可选配不锈钢防尘圈和金属伸缩护罩，适应各种恶劣工况。
五、国产替代：为什么选择宇视嘉
近年来，进口丝杠品牌普遍面临交期长、价格高、服务响应慢的问题。以某日系品牌为例，常规规格交期普遍在12到16周，特殊规格甚至需要半年以上。这对于项目周期紧张的设备制造商来说是致命的制约。
宇视嘉作为国产精密传动领域的深耕者，实现了滚珠丝杠和行星滚柱丝杠的自主可控：
- 交期优势：标准规格库存充足，常规订单2到4周交付，急单可实现一周交付。
- 成本优势：规模化生产与本地化服务，省去进口关税和中间环节，综合成本可降低30%以上。
- 品质保障：采用与进口品牌同级的材料和热处理工艺，关键精度指标达到甚至超越同类进口产品。
- 技术服务：提供选型支持、现场调试、故障分析等全流程技术服务，响应速度远超进口品牌。
宇视嘉的微型滚珠丝杠已成功替代多个进口品牌，批量应用于3C检测设备、医疗辅助机器人、精密点胶设备等领域。行星滚柱丝杠产品也已通过多家头部自动化企业的严苛验证，进入量产阶段。
六、选型决策树：快速判断你的项目该用哪种丝杠
为了帮助工程师快速做出选择，宇视嘉根据大量项目经验，总结出以下决策逻辑：
首先看载荷：如果轴向载荷小于5kN，滚珠丝杠通常是更经济的选择；如果载荷在5kN到50kN之间，需要根据精度和空间需求综合权衡；如果载荷超过50kN，行星滚柱丝杠几乎是必然选择。
其次看精度：如果重复定位精度要求小于0.005mm，精密级滚珠丝杠更具优势；如果精度要求在0.005mm到0.015mm之间，两种丝杠均可满足；如果精度要求大于0.015mm，行星滚柱丝杠的性价比更突出。
再看空间：如果安装空间充裕，滚珠丝杠的选型范围更广；如果空间受限，行星滚柱丝杠的高承载小体积优势就非常明显。
最后看寿命：高周期载荷、长维护周期需求的场景，行星滚柱丝杠的综合性价比更高。
当然，最可靠的方式还是联系宇视嘉的技术团队进行详细核算。宇视嘉提供免费的选型咨询服务，可以根据你的具体工况参数给出最优方案推荐。
七、常见问题解答
问题一：行星滚柱丝杠的价格比滚珠丝杠贵很多，值得吗？
单纯看单价，行星滚柱丝杠确实比滚珠丝杠贵。但综合来看需要考虑：同等载荷下行星滚柱丝杠可选更小规格，节省安装空间和配套成本；寿命更长意味着更低的维护更换成本；在高载荷场景下滚珠丝杠可能根本达不到性能要求。因此需要综合全生命周期成本来判断。
问题二：国产丝杠的精度和寿命能比得上进口品牌吗？
经过多年技术积累，国产精密丝杠在精度和寿命方面已经达到进口品牌同等水平。宇视嘉的产品经过严格的出厂检测和寿命测试，关键性能指标与同规格进口产品相当甚至更优。在实际项目中，已有大量成功替代案例。
问题三：滚珠丝杠和行星滚柱丝杠可以混用吗？
在某些复合型设备中，不同轴位确实可以选用不同类型的丝杠以达到最优配置。但需要注意的是，混用会增加设计和维护的复杂度，建议在充分评估后谨慎选择。
