宇视嘉灵巧手关节模组集成驱动与减速让机器人手指更灵活
在协作机器人、服务机器人以及人形机器人快速发展的当下，机器人灵巧手作为实现精细操作的关键末端，其性能直接决定了机器人在抓取、装配、医疗手术等场景中的实际表现。然而，很多研发团队在开发灵巧手时都会遇到一个共同的困境：手指关节空间寸土寸金，传统分立式电机+减速机+驱动器的方案往往塞不下，要么牺牲性能选小功率，要么定制开发导致成本失控。这种“螺蛳壳里做道场”的无奈，正在被一种全新的集成化关节模组方案所打破。
宇视嘉敏锐地捕捉到了这一行业痛点，推出了一系列专门针对机器人灵巧手应用优化的关节模组产品。通过将微型伺服电缸、驱动电路与精密减速机构高度集成，这类产品实现了在小体积下兼具大力矩输出与精准位置控制的双重目标。本文将深入解析灵巧手关节模组的技术原理、选型要点，以及宇视嘉产品线的核心优势，为从事机器人研发的工程师提供一份实操性极强的参考指南。
一、灵巧手关节模组面临的技术挑战
要让机器人的手指像人类一样灵活运动，绝非简单堆叠电机和齿轮就能实现。灵巧手关节模组的设计需要同时满足多个相互矛盾的技术要求，这在工程上构成了巨大的挑战。
1.1 极致紧凑的空间约束
以典型的五指灵巧手为例，单个手指通常需要2-3个关节，单个关节的活动范围要求在90度至180度之间，而整个手指段的直径往往不能超过15-20毫米。这意味着安装在关节处的驱动模组必须做到直径小于12毫米、长度小于40毫米的级别。在如此受限的空间内，还要塞入电机、减速机、编码器、驱动电路和连接器，难度可想而知。传统的工业机器人关节方案根本无法直接移植，必须针对灵巧手应用进行深度定制。
1.2 力度与精度的双重高要求
灵巧手需要完成的操作任务种类繁多，从轻柔地拿起一枚鸡蛋到牢固地握住工具手柄，力矩输出范围跨度极大。同时，为了实现精准的物体定位和姿态控制，关节的位置重复精度需要达到0.1毫米甚至更高的级别。这就要求关节模组必须具备宽范围的力矩输出能力和高分辨率的位置反馈，两者缺一不可。单纯追求大力矩会导致能效降低和发热严重，而过度强调精度又可能牺牲负载能力，找到两者的平衡点是设计的核心难题。
1.3 能耗与散热的矛盾
服务型机器人通常依靠电池供电，对能耗极为敏感。灵巧手作为末端执行器，24小时待机或长时间连续工作都是常见场景。关节模组在持续运行时产生的热量如果不能有效散出，不仅会影响自身性能寿命，还可能烫伤与之接触的人员或损伤抓取的物体。因此，高效的能量转换和合理的热管理设计同样是关节模组开发中不可忽视的环节。
二、集成化关节模组的技术方案解析
面对上述挑战，业界逐渐形成了一个共识：分立式方案已经触及天花板，只有走高度集成化的道路才能从根本上解决问题。宇视嘉的灵巧手关节模组正是基于这一理念开发而成，将驱动、减速、反馈三大核心要素融为一体，形成即插即用的标准化模组单元。
2.1 电机与驱动的深度融合
传统方案中，电机与驱动器之间需要通过较长的线缆连接，这不仅增加了安装复杂度，更带来了电磁干扰和信号延迟的问题。宇视嘉关节模组采用了电机与驱动器同轴集成的设计，将驱动电路板直接贴在电机后盖上，两者之间的电气连接采用板对板连接器，信号传输路径缩短至毫米级别。这种设计带来了几个显著优势：一是大幅降低了线路复杂度，整根关节只保留电源和通信两根线；二是有效抑制了电磁噪声的辐射，满足医疗设备等场景的EMC要求；三是将驱动器内置于关节内部后，整体外观更加简洁，便于灵巧手的结构布局。
2.2 减速机构的选型与优化
减速机是决定关节输出力矩和定位精度的关键部件。针对灵巧手应用的特点，宇视嘉主要采用两种减速方案：行星齿轮减速和蜗轮蜗杆减速，两者的特性对比如下：
| 对比项 | 行星齿轮减速 | 蜗轮蜗杆减速 |
|---|---|---|
| 减速比范围 | 3:1至100:1 | 5:1至200:1 |
| 传动效率 | 85%-95% | 40%-70% |
| 回差 | 较小（1-3弧分） | 极小（可小于1弧分） |
| 自锁功能 | 无 | 具备 |
| 适用场景 | 需要高效率的动力关节 | 需要自锁的位置保持场景 |
| 典型应用 | 手指弯曲驱动 | 拇指对掌、大关节 |
对于大多数灵巧手关节而言，行星齿轮减速方案是首选，因为它在提供足够减速比的同时保持了较高的传动效率，有利于控制能耗和发热。而在需要手指保持特定抓取姿态的场合，如拇指对掌关节或大拇指根部关节，蜗轮蜗杆减速的自锁特性就能发挥关键作用，可以大幅降低静态保持时的功耗。
2.3 位置反馈的高精度设计
闭环控制是实现精准运动的基础。宇视嘉关节模组标配13位磁编码器，对应分辨率达到8192线/圈，配合减速机输出轴后的多圈绝对位置记录，可以实现关节角度的精确感知。对于更高端的应用场景，还可以选配17位高精度编码器，分辨率提升至131072线/圈，完全满足亚毫米级定位精度的苛刻要求。编码器采用非接触式磁感应设计，彻底消除了机械磨损带来的精度漂移问题，使用寿命超过20000小时。
三、宇视嘉灵巧手关节模组产品详解
宇视嘉基于多年在精密传动领域的深厚积累，针对机器人灵巧手的不同应用需求，开发出了多个系列的标准关节模组产品。以下从产品分类和关键参数两个维度进行详细解读。
3.1 产品系列分类
宇视嘉灵巧手关节模组按照输出力矩和外形尺寸的不同，主要分为以下三个系列：
- UWJ-M系列（微型标准型）：定位于小中型灵巧手，适合工业协作机器人末端、医疗手术机器人等场景。典型产品UWJ-M08的直径仅为8毫米，却能输出0.3牛米的峰值力矩，是目前市面上体积最小的标准化关节模组之一。
- UWJ-S系列（标准动力型）：平衡了体积与性能，适合人形机器人灵巧手、高端服务机器人等应用。UWJ-S12可提供1.2牛米的持续力矩和3牛米的峰值力矩，完美匹配拟人化机器人对关节动力的需求。
- UWJ-L系列（大负载型）：采用加长轴设计以容纳更大的减速机构，输出力矩可达5牛米以上，可用于大型仿生手、重载特种机器人等场景。
3.2 核心参数深度解读
在选型时，除了关注基本的力矩和尺寸参数外，还有几个关键指标需要重点考量：
（1）力矩密度：这是衡量关节模组集成化水平最核心的指标，定义为输出力矩与模组体积的比值。宇视嘉UWJ-S12的力矩密度约为110mNm/cm³，相比同级别进口品牌产品高出约15%，意味着在相同的空间约束下可以输出更大的力矩。
（2）响应带宽：决定了关节跟踪快速变化指令的能力，对于需要执行复杂轨迹的灵巧操作尤为关键。宇视嘉关节模组的电流环带宽达到2kHz，位置环带宽超过50Hz，可以满足高速抓取等动态应用的需求。
（3）通讯接口：支持CAN总线和RS485两种工业常用协议，波特率可配置，最高达到2Mbps。内置协议栈，支持位置模式、速度模式、力矩模式以及自定义轨迹模式等多种控制方式。
（4）保护功能：集成过流、过压、过温、堵转等多重保护机制，当检测到异常工况时会自动进入保护状态并向上位机报告故障码，有效防止硬件损坏。
3.3 典型型号参数对照
| 参数项目 | UWJ-M08 | UWJ-S12 | UWJ-L18 |
|---|---|---|---|
| 直径(mm) | 8 | 12 | 18 |
| 长度(mm) | 28 | 38 | 52 |
| 持续力矩(Nm) | 0.1 | 1.2 | 4.5 |
| 峰值力矩(Nm) | 0.3 | 3.0 | 12 |
| 额定转速(rpm) | 120 | 80 | 50 |
| 减速比 | 50:1 | 100:1 | 150:1 |
| 位置精度(°) | 0.5 | 0.3 | 0.2 |
| 工作电压(V) | 12-24 | 12-24 | 12-36 |
| 建议应用 | 微型指尖关节 | 手指驱动关节 | 大拇指/腕部 |
四、灵巧手关节模组选型实战指南
理论参数只是选型的起点，实际工程中还需要结合具体应用场景进行综合考量。以下分享一套经过实践验证的选型方法论。
4.1 明确任务需求
选型的第一步是梳理清楚灵巧手需要完成的操作任务，这决定了力矩需求和运动速度要求。建议从以下几个维度进行任务分析：
- 抓取物体类型：刚性物体、柔性物体还是易碎物体？不同物体对力控精度的要求差异巨大。
- 操作节拍要求：单次抓取操作需要在多长时间内完成？这决定了关节的转速需求。
- 持续工作时间：是短时爆发型操作还是长时间连续工作？这影响散热设计的考量。
- 安全等级要求：是否需要与人近距离协作？涉及协作安全时需要特别关注力矩限制和碰撞检测功能。
4.2 计算关节负载
确定任务需求后，需要对每个关节的受力进行初步计算。这里介绍一个简化的计算方法：
以二指夹持抓取为例，假设抓取目标物体重量为M，手指有效长度为L，则单个关节需要克服的力矩约为：
T = M × g × L × 0.5（简化模型）
实际计算时还需要考虑安全系数K（通常取1.5-2.0），以及抓取时的动态加速力矩。建议所选关节模组的持续力矩大于计算值的2倍以上，峰值力矩大于4倍以上，以确保足够的性能裕度。
4.3 核对空间约束
拿到初步选型结果后，必须回到设计图纸上核对安装空间是否满足要求。重点关注以下尺寸：
- 关节模组的最大外径是否小于手指段的内径？需预留至少0.5mm的装配间隙。
- 模组总长度是否在关节运动范围内不会与相邻结构发生干涉？
- 输出轴的连接方式是否与现有的连杆或腱绳系统兼容？
- 线缆出口方向和最小弯曲半径是否满足走线设计要求？
4.4 评估系统集成
关节模组不是孤立的部件，需要与灵巧手的其他子系统协同工作。选型时还需要评估以下集成因素：
- 通讯协议兼容性：与主控板的通讯接口是否匹配？波特率和帧格式是否可配置？
- 供电系统匹配：工作电压范围是否与现有电源系统兼容？峰值电流是否在供电能力范围内？
- 控制算法适配：内置的驱动固件是否支持力控、导纳等高级控制模式？
- 供应链可靠性：交期是否稳定？是否有备选替代型号？
五、宇视嘉关节模组的应用场景与实践案例
纸上得来终觉浅，再完善的理论也需要在实际项目中落地验证。以下结合几个典型的应用场景，分享宇视嘉关节模组在实战中的表现和调优经验。
5.1 医疗手术机器人灵巧手
某微创手术机器人项目需要在3毫米直径的器械末端集成两自由度弯曲关节，对空间的要求极为苛刻。宇视嘉为该项目定制开发了UWJ-Micro系列超微型关节模组，直径仅6毫米，长度25毫米，峰值力矩0.15牛米，完全满足狭小空间内的精细操作需求。通过采用特氟龙镀层减速齿轮，模组的噪音和磨损问题也得到了有效控制，经过2000小时的连续运行测试后精度衰减小于5%。
5.2 人形机器人灵巧手
某头部人形机器人企业采用宇视嘉UWJ-S12作为五指灵巧手的核心驱动单元，每只手使用12个关节模组。产品团队反馈，标准化接口设计大大简化了灵巧手的结构设计和布线工作，原本需要2个月完成的样机装配周期缩短至3周。更重要的是，模组内置的力矩传感器反馈使得自适应抓取算法得以顺利实现，机器人现在可以抓取从生鸡蛋到金属扳手等多种不同特性的物体。
5.3 新能源电池包检测工装

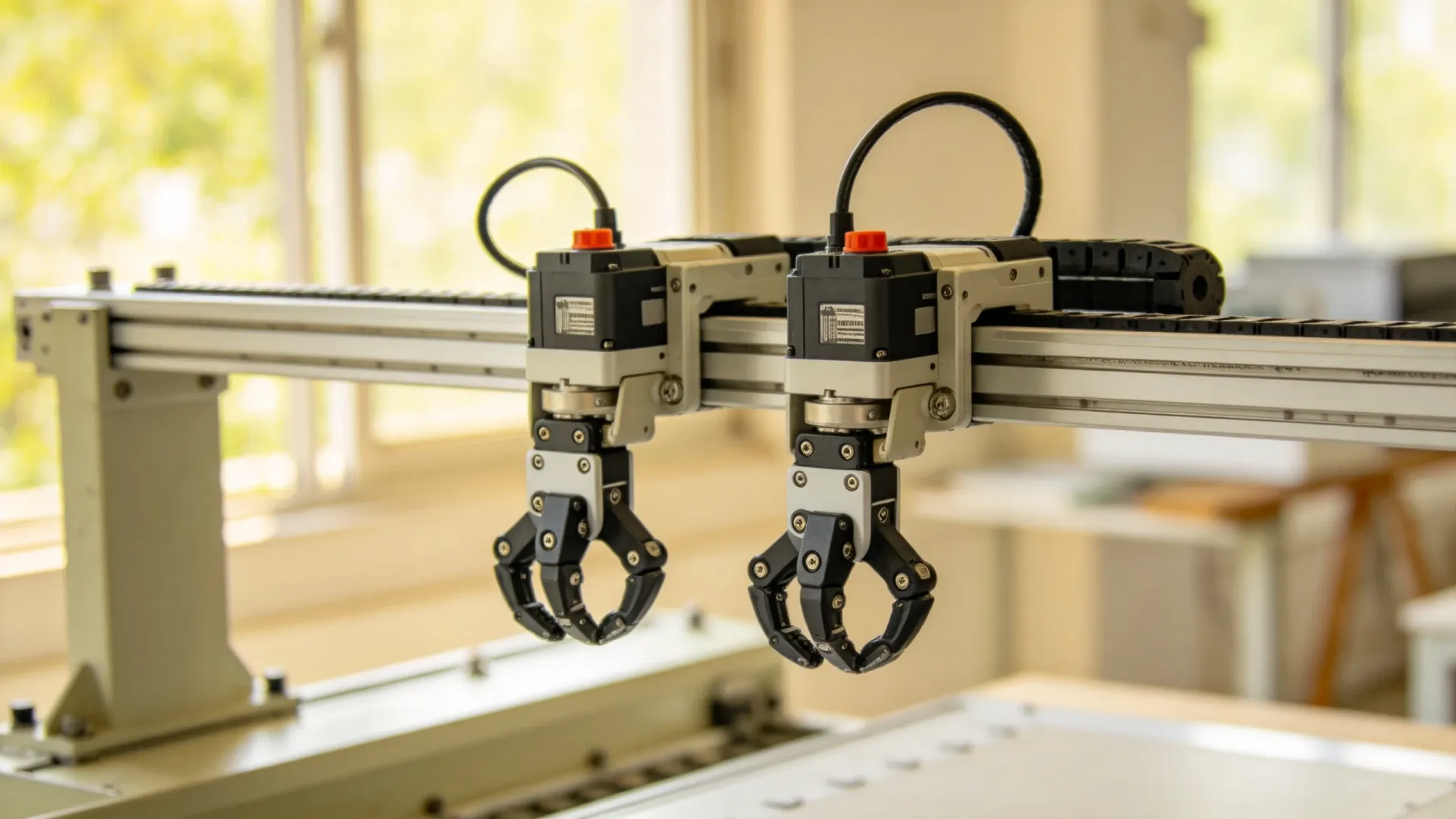

在某动力电池企业的pack检测工装项目中，需要用气动夹爪替代人工完成电池模组的上下料操作。由于原有空间限制了气路布置，改用电动方案成为必然选择。宇视嘉的UWJ-S12配合电动夹爪方案成功解决了空间约束问题，夹爪行程30毫米，夹持力可调，最大速度达到200mm/s，完全满足产线节拍要求。与气动方案相比，电驱动方案无需压缩空气系统，整体能耗降低40%，且力控精度更高，有效避免了电池表面划伤的质量问题。
六、总结与选型建议
机器人灵巧手关节模组看似只是一个零部件选型问题，实际上涉及到整机性能、成本、可靠性等多个维度的综合权衡。通过本文的系统梳理，我们可以得出以下几点核心结论：
首先，集成化是灵巧手关节模组的必然发展方向。将驱动、减速、反馈高度集成的模组化产品，不仅可以大幅节省空间，还能简化系统集成复杂度，加快产品开发进度。宇视嘉在这一领域已经形成了完整的产品矩阵，从微型6毫米到大型18毫米直径均有覆盖。
其次，选型不能只看峰值参数。持续力矩、散热能力、寿命指标这些平时容易被忽略的参数，往往决定了产品在实际工况中的表现。建议在选型阶段就进行充分的性能测试，验证模组在极限条件下的工作稳定性。
第三，与供应商的早期技术沟通至关重要。灵巧手的结构设计、控制算法与关节模组的选型往往需要同步进行，闭门造车式的选型很容易在后期遇到接口不匹配、空间干涉等问题。宇视嘉技术团队可以提供从方案咨询、样机测试到量产导入的全流程支持服务。
当国产灵巧手关节模组的精度与可靠性已经能够对标进口品牌，当本土供应链的响应速度和服务能力远超海外厂商，选择继续等待进口交期的理由，还能剩下几个？
