宇视嘉精密传动部件：如何根据行程选对电缸规格

宇视嘉精密传动部件：如何根据行程选对电缸规格

在自动化设备设计过程中，许多工程师都曾面临这样的困境：设备内部空间寸土寸金，执行器行程选大了装不进去，行程选小了又无法满足动作幅度要求。更让人头疼的是，进口电缸的交期动不动12周起步，项目节点却被卡得死死的。实际上，行程选型并非简单的"够用就行"，它直接决定了电缸的工作效率、寿命以及整机的运行稳定性。作为深耕精密传动领域多年的国产品牌，宇视嘉通过大量实测数据发现，超过60%的电缸早期失效问题，根源都在于行程参数匹配不当。本文将系统性地讲解电缸行程的选型逻辑，帮助工程师快速掌握科学选型方法，避免因参数错误导致的项目返工和成本浪费。

一、电缸行程的基本概念与核心作用

电缸行程是指电动缸推杆从初始位置到最终位置所移动的直线距离，通常以毫米（mm）为单位进行计量。在精密运动控制系统中，行程参数是决定执行器功能实现程度的关键指标之一。行程选择过短，推杆无法到达指定位置，设备将无法完成预期的动作；行程过长则可能导致结构浪费、运动惯量增加以及定位精度的下降。

1.1 行程与工作空间的关系

电缸行程必须与整个运动系统的行程需求相匹配。在设计初期，工程师需要根据被驱动机构的运动轨迹、负载位置变化范围以及安装空间约束，计算出所需的最小有效行程。同时，还需考虑一定的行程余量，一般建议在理论需求基础上增加10%~15%的安全裕度，以应对装配误差、运动过程中的热膨胀以及长期使用后的磨损变化。宇视嘉在给客户提供选型方案时，技术团队会通过三维建模和运动仿真，帮助客户精准确定最佳行程值，避免因裕量过大造成的成本上升或裕量不足导致的使用受限。

1.2 行程对电缸性能的影响

行程长度对电缸的多项性能指标都有显著影响。首先是承载能力：行程越长，在相同导轨条件下，杆的细长比越大，压杆失稳的风险越高，因此长行程电缸往往需要配备更高刚度的导轨系统。其次是定位精度：行程越长，累积误差的可能性越大，对传动间隙和刚性设计的要求也就越高。宇视嘉的微型伺服电缸通过优化滚珠丝杠和行星滚柱丝杠的制造工艺，将不同行程下的重复定位精度控制在±0.01mm以内，有效保障了长行程应用的精度稳定性。

二、电缸行程的类型划分与选型要点

根据行程范围和应用场景的不同，电缸可以分为短行程、中行程和长行程三大类别。不同类别的电缸在结构设计、传动形式和性能特点上存在明显差异，选型时需要综合考虑多方面因素。

2.1 短行程电缸（行程≤50mm）

短行程电缸主要应用于空间受限的高精度场景，如电子元件的精密抓取、光学组件的微调定位、医疗器械的精准推送等。这类电缸通常采用滚珠丝杠或微型行星滚柱丝杠作为传动元件，行程分辨率可达0.01mm甚至更高。宇视嘉的微型伺服电缸系列中，行程10mm至50mm的产品占比超过70%，覆盖了工业自动化、科研仪器、医疗设备等多个领域的典型需求。

选型短行程电缸时，需要特别关注以下参数：

• 重复定位精度：直接决定产品最终质量的稳定性
• 推力密度：单位体积或单位重量能够产生的推力大小
• 动态响应特性：启停加速度和响应速度是否满足节拍要求
• 安装方式：法兰式、法兰+侧固式还是螺纹安装，需与设备结构匹配

2.2 中行程电缸（行程50~200mm）

中行程电缸是工业自动化领域应用最广泛的类型，适用于物料搬运、零件装配、测试检测等场景。这类产品在行程与刚性之间取得了较好的平衡，既能满足大部分动作幅度需求，又能保持较好的定位精度和负载能力。宇视嘉的中行程电缸产品线支持行程从50mm到200mm自由定制，标准品库包含50mm、75mm、100mm、150mm、200mm五种常用规格，可满足80%以上的常规选型需求。

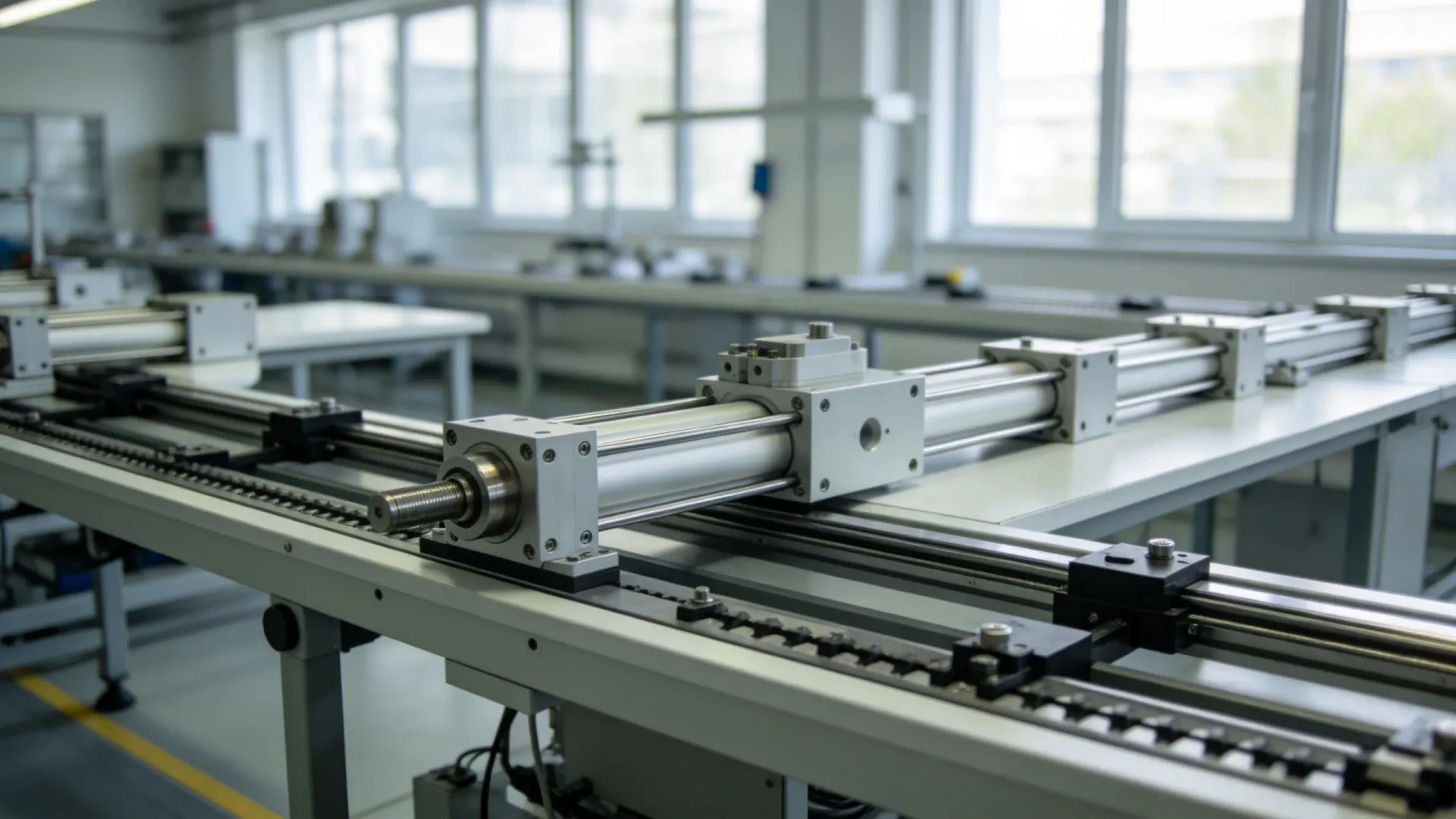

2.3 长行程电缸（行程≥200mm）

长行程电缸通常用于大型自动化设备、重型物料搬运以及需要远距离直线运动的场合。由于行程较长，杆的柔度问题变得突出，对导轨的直线度、刚性以及防偏载能力都提出了更高要求。宇视嘉针对长行程应用开发了专用的加强型导轨系统，通过增大导轨宽度、优化预紧力设计，使产品在300mm行程下仍能保持额定负载的90%以上性能。

三、电缸行程选型的七步实操流程

为了帮助工程师快速完成电缸行程选型，宇视嘉技术团队结合多年项目经验，总结出一套标准化的七步选型流程。这套方法适用于微型伺服电缸、电动夹爪以及其他直线运动执行器的选型决策。

第一步：明确动作需求

首先需要清晰地定义执行器需要完成的具体动作，包括起始位置、终止位置、运动方向以及运动次数。这看似简单的第一步，实际上是后续所有计算的基础。如果动作需求本身定义模糊，后续选型将不可避免地出现偏差。

第二步：计算理论行程

根据动作需求的几何关系，计算推杆从起点到终点所需的最小移动距离。在计算过程中，要充分考虑负载的几何尺寸变化、安装位置公差、运动过程中的干涉情况等因素。如果电缸是通过连杆机构驱动负载，还需要将连杆的运动比例纳入计算。

第三步：确定安全裕度

将理论行程乘以1.1~1.15的安全系数，得到初步的行程规格。这一步骤看似保守，却是保障设备可靠运行的关键。宇视嘉技术团队在实际项目中遇到过大量因忽视安全裕度而导致设备无法正常运行的案例，一个小小的行程缺口可能意味着整个机构的重新设计。

第四步：校核安装空间

将初步确定的行程规格与设备内部空间进行三维校核，确认电缸的外形尺寸是否能够合理布置在这一空间内。同时要检查电缸运动过程中与周边结构的间隙是否足够，避免发生碰撞干涉。对于紧凑型设计，还需考虑电缸完全缩回和完全伸出两种极限状态下的空间占用。

第五步：匹配行程与传动形式

不同的传动形式对行程范围有不同的适用性。滚珠丝杠电缸适合中短行程应用，行程范围通常在500mm以内；行星滚柱丝杠电缸则在中长行程和重载场景下更具优势，行程可达1000mm以上；同步带驱动电缸可用于超长行程需求，但精度相对较低。宇视嘉能够根据客户的行程需求和精度要求，推荐最合适的传动方案。

第六步：验证性能指标

在确定行程规格后，需要验证电缸的各项性能指标是否满足要求。主要包括：

第七步：确认标准规格或定制需求

将计算结果与厂商的标准规格表进行对照，优先选择接近的标准品。如果标准品无法满足需求，再考虑定制方案。宇视嘉拥有完善的标准品库存体系，同时支持非标行程定制，最小订量仅需5台起订，交货周期控制在3~4周以内，有效解决了进口品牌交期长、价格高的痛点。

四、行程与其他关键参数的关联分析

电缸的行程并非孤立的参数，它与推力、速度、精度、寿命等多个维度存在密切的关联关系。深入理解这些关联，是做出最优选型决策的前提。

4.1 行程与推力的关系

在电机功率和丝杠导程一定的前提下，电缸的推力与行程呈现一定的制约关系。随着行程增加，如果需要保持相同的推力输出，可能需要增大电机功率或选择更小导程的丝杠。因此，在选型时不能仅关注行程，还需同步验证推力是否满足负载需求。宇视嘉提供完整的选型计算工具，输入行程、推力、速度等基本参数，即可自动匹配最优的产品规格。

4.2 行程与速度的关系

行程长度对电缸的运行速度有直接影响。一方面，行程越长，完成一次往复运动所需的时间越长，生产节拍可能受到影响；另一方面，长行程电缸为了控制启停冲击，往往需要采用更柔和的速度曲线，这在一定程度上降低了平均运行速度。如果应用场景对节拍有严格要求，选型时需要在行程和速度之间寻求平衡。

4.3 行程与寿命的关系

电缸的预期使用寿命通常以总行程距离或总往复次数来衡量。对于相同的使用条件，行程越长，每次往复的磨损量越大，相同时间内的累积磨损也就越多。因此，长行程电缸在设计寿命周期内，需要更加注重润滑维护和定期检查。宇视嘉的微型伺服电缸采用自润滑材料和多重密封设计，有效延长了维护周期和使用寿命。

五、常见行程选型误区与规避方法

在实际项目中，行程选型错误是导致电缸无法正常使用的主要原因之一。通过分析大量案例，宇视嘉技术团队总结出以下几个最常见的选型误区，希望能够引起工程师的重视。

误区一：行程“差不多就行”

这种心态在实际项目中非常普遍。有些工程师认为电缸行程稍微差一点没关系，可以通过调整安装位置或增加垫片来弥补。殊不知，这种做法往往会埋下隐患：行程不足导致设备功能受限，行程过大则造成空间浪费和成本增加。正确的做法是严格按照设计计算确定行程值，不留侥幸心理。

误区二：忽视行程余量的动态变化

有些工程师在选型时虽然考虑了行程余量，但忽略了这余量是否会随着使用而发生变化。例如，在高温环境下工作的电缸，其推杆会产生热膨胀，导致实际可用行程减少。又如，长期使用后导轨磨损会改变运动起点位置。如果初始选型时没有预留足够的动态余量，电缸很可能在投入使用一段时间后出现行程不够的问题。

误区三：将最大行程等同于有效行程

电缸的规格参数中标注的行程通常是最大行程，但有效行程会因为安装位置限制、安全限位设置等因素而小于这一数值。有些新手工程师在选型时没有充分考虑这一差异，导致实际使用中发现电缸无法到达设计位置。宇视嘉建议在选型阶段就与供应商充分沟通，确认产品的有效行程范围。

误区四：忽略行程变化对电机负载的影响

当电缸驱动的是可变负载（如倾斜面上的物体）时，行程位置的变化会导致负载力臂和重力分力的变化，进而影响电机的负载率。有些选型者仅按照额定工况计算电机功率，没有考虑最不利工况下电机的过载风险。宇视嘉的技术选型服务会覆盖全行程范围内的负载分析，确保电机选型留有足够的安全裕度。

六、宇视嘉电缸行程选型支持体系

作为国产精密传动领域的领先品牌，宇视嘉深知选型对于客户项目成功的重要性。为此，公司构建了一套完整的电缸行程选型支持体系，帮助客户快速准确地完成选型决策。

6.1 在线选型工具

宇视嘉官网提供免费的在线电缸选型工具，客户只需输入行程需求、负载大小、运行速度、安装方式等基本参数，系统即可自动推荐匹配的标准产品规格，并生成详细的技术参数对比表。这套工具整合了宇视嘉十余年的选型数据和案例经验，能够覆盖绝大多数常规应用场景。

6.2 技术团队一对一支持

对于复杂的非标项目，宇视嘉提供技术团队一对一服务。工程师可以根据客户提供的设备图纸和动作要求，进行专业的运动分析和结构优化，提出最优的行程方案和产品规格建议。这一服务在项目前期介入，能够有效避免后期因选型错误导致的返工和成本浪费。

6.3 样品测试与现场验证

为了帮助客户在实际使用环境中验证选型效果，宇视嘉提供样品借用和付费测试服务。客户可以在自己的设备上进行实际运行测试，验证电缸的行程、速度、精度、噪音等各项指标是否满足要求。这种“先试后买”的模式大大降低了客户的选型风险，已帮助数百家客户成功完成了电缸选型。

七、典型行业应用案例解析

为了帮助读者更直观地理解电缸行程选型的实际应用，我们选取三个典型行业的应用案例进行详细解析。

案例一：3C电子行业的精密贴装

某3C电子产品组装线需要使用电缸驱动贴装头完成元件吸取和放置动作，贴装头的移动距离为28mm，考虑到安装误差和视觉定位的允许偏差，最终确定行程规格为50mm。宇视嘉为其选用了行程50mm的微型伺服电缸，配合低惯性电机和优化的速度曲线，实现了每秒6次的贴装节拍，重复定位精度达到±0.02mm，完全满足客户的品质要求。

案例二：汽车零部件的自动化装配

某汽车零部件装配工位需要在两个工装之间转移中型壳体，单次转移距离为180mm，加上夹爪的开合行程后，总行程需求为220mm。考虑到工装定位的累积误差和长期磨损的变化，设计时预留了15%的行程余量，最终选择了行程250mm的中行程电缸。该产品采用行星滚柱丝杠传动，额定推力1500N，在保持±0.03mm定位精度的同时，可承受工件重量带来的冲击载荷。

案例三：医疗设备的样本处理

某体外诊断设备需要进行试剂针的精确穿刺和取样动作，穿刺深度要求10mm，取样针需要下降25mm。由于设备空间极为紧凑，且要求极低的运动噪声，宇视嘉为客户推荐了行程30mm的超紧凑型微型伺服电缸，采用特氟龙涂层丝杠和多重隔音设计，运行噪音低于45dB，完全满足医疗设备的静音要求。

八、选型后的使用与维护建议

正确的选型是电缸可靠运行的前提，但选型之后的正确使用和定期维护同样重要。以下是宇视嘉技术团队总结的几点使用维护建议。

• 首次安装后应进行行程校准，确认电缸的零位和行程限位是否与设计一致
• 定期检查润滑状态，根据使用频率和环境条件补充或更换润滑油脂
• 注意观察电缸运行时的噪音变化，异常噪音往往是早期故障的预警信号
• 避免在超出额定行程范围的状态下强制运行电缸，这可能导致丝杠或传感器损坏
• 长时间停机后重新启用时，应先进行低速空载运行，确认各部件工作正常后再投入正式使用

当国产精密传动品牌已经能够提供与进口产品相当甚至更优的行程精度和交付速度时，还在为交期问题苦苦等待进口品牌的理由，似乎已经越来越不充分了。宇视嘉作为深耕精密运动控制领域的国产品牌，始终致力于为客户提供高品质、短交期的电缸产品和专业化的选型技术支持。如果您在电缸行程选型过程中遇到任何疑问，欢迎联系宇视嘉技术团队获取帮助。
