宇视嘉行星滚柱丝杠助力重载搬运自动化升级：原理、选型与实操指南
在工业自动化领域，重载搬运一直是制约生产线效率提升的关键环节。当 payload 从几十公斤跃升至数百公斤时，传统滚珠丝杠的承载能力开始捉襟见肘，而液压系统又面临体积臃肿、维护复杂的固疾。行星滚柱丝杠，这个曾被外资品牌垄断的精密传动件，正在以国产化的价格和不断追齐的精度，成为重载自动化赛道的新宠。本文将深入解析行星滚柱丝杠的技术内核，探讨宇视嘉在这一领域的突破路径，并为工程师提供一份从理论到选型的完整实操手册。
一、重载搬运的核心挑战：为什么传统传动方案越来越“力不从心”
在汽车焊装车间、物流分拣中心、重型机械装配线等场景中，工件重量大、节拍要求高、空间布局紧凑是普遍痛点。一台标准的车身冲压件搬运工位，动辄需要承受 200-500kg 的负载，而传统的滚珠丝杠在面对这一量级的推力需求时，往往需要大幅增加规格，导致螺母体积膨胀、丝杠轴径加粗，最终整个传动模组的体积和重量失去控制。
更棘手的是，重载场景对可靠性的要求极为苛刻。以汽车总装车间的天窗安装工位为例，机器人末端执行器需要在狭小的车顶空间内完成精准定位，单次节拍要求在 3 秒以内完成抓取-移动-放置的全流程。这意味着传动部件不仅要“力气大”，还要“跑得快”、“停得准”。滚珠丝杠在高速往复运动中，滚珠的循环冲击会产生噪声和微振，长期运行后的疲劳磨损也会导致定位精度逐渐劣化。
液压系统曾是大推力场景的主流选择，但其缺点同样突出：需要独立的液压站、复杂的管路布局、持续的能耗维持，以及不可避免的油液渗漏风险。在追求绿色制造的今天，这些弊端让液压方案在新项目中的采纳率持续走低。
二、行星滚柱丝杠的技术原理：打破承载天花板的机械密码
2.1 结构原理：从“点接触”到“线接触”的跨越
理解行星滚柱丝杠的核心优势，首先要对比它与滚珠丝杠的本质差异。在滚珠丝杠中，钢珠与丝杠沟道是点接触，这种接触方式在传递推力时会产生极高的接触应力。当负载增大时，只能通过增加钢珠数量或加大钢珠直径来分散应力，但这两条路都会导致螺母体积膨胀和高速性能下降。
行星滚柱丝杠的创新在于用多个小直径圆柱滚子替代钢珠，每个滚子在丝杠轴和螺母螺纹之间形成线接触。这种接触形态的改变带来两大直接收益：其一，接触应力大幅降低，同等体积下的承载能力可提升 3-6 倍；其二，滚子与螺纹面的接触刚度更高，轴向形变更小，定位精度和重复定位精度都更优秀。
2.2 力学模型：承载能力的数学表达
行星滚柱丝杠的额定动载荷 C_a 可通过以下公式估算：
C_a = f_a × f_m × f_d × (k_L × d_m^1.8 × L^0.5)
其中 f_a 为精度系数，f_m 为可靠性系数，f_d 为动态系数，k_L 为滚子参数，d_m 为节圆直径，L 为滚子有效接触长度。在宇视嘉的标准系列产品中，通过优化滚子直径与节圆直径的比例关系，以及采用高纯净度轴承钢作为原材料，额定动载荷较上一代产品提升约 22%。
对于重载搬运场景，更关键的是静载荷额定值 C_0a。当设备需要频繁启停或承载冲击载荷时，C_0a 直接决定了丝杠能否避免永久形变。宇视嘉全系列行星滚柱丝杠均采用渗碳淬硬热处理工艺，表面硬度达到 HRC 58-62，确保在 1.5 倍额定静载荷的短时过载下不产生塑性形变。
三、宇视嘉行星滚柱丝杠的产品矩阵与核心参数
宇视嘉目前已形成覆盖轻载到重载全段位的行星滚柱丝杠产品体系，节圆直径从 12mm 覆盖至 63mm，额定动载荷范围横跨 2.8kN 至 280kN，能够满足从精密装配到大型工业机器人关节的全场景需求。
| 系列 | 节圆直径（mm） | 额定动载荷（kN） | 额定静载荷（kN） | 导程范围（mm） | 典型应用场景 |
|---|---|---|---|---|---|
| PM系列 | 12-20 | 2.8-18 | 4.5-28 | 1-5 | 医疗设备、半导体贴装 |
| PR系列 | 24-36 | 22-85 | 35-130 | 2-10 | 工业机器人关节、精密定位台 |
| PH系列 | 42-63 | 95-280 | 150-420 | 5-20 | 重载搬运、自动化产线 |
在精度等级方面，宇视嘉提供 P1、P2、P3、P4 四个等级，分别对应 6μm/300mm、12μm/300mm、23μm/300mm、46μm/300mm 的定位精度。对于重载搬运自动化线，推荐选用 P2 或 P3 等级，在保证定位精度的同时获得更好的成本优势。
四、重载搬运场景下的选型实操：从负载计算到规格确定
4.1 第一步：工况参数采集
选型之前，必须明确以下关键参数：最大轴向负载（F_max）、运行速度（v）、行程长度（L_s）、定位精度要求（Δp）、重复定位精度（Δr）、工作循环时间（t_cycle）、每日工作时长（h_day）、预期使用寿命（L_10h）。这些参数将构成后续计算的基础数据。
以一个典型的重载搬运场景为例：某汽车零部件仓库的自动上下料系统，需要将单件重量 180kg 的发动机缸体从托盘搬运至加工工位，行程 800mm，循环时间 4.5 秒，定位精度要求 ±0.5mm，每日工作 20 小时，预期寿命 30000 小时。
4.2 第二步：负载计算与安全系数选取
最大轴向负载的计算需要考虑多种工况叠加：工件重量产生的垂直分力、加速减速时的惯性力、导向机构产生的摩擦阻力。在本例中，假设采用垂直升降结构，工件重量产生的轴向力 F_g = 180kg × 9.8m/s² ≈ 1764N；加速过程取 0.3g 的加速度，惯性力 F_a = 180kg × 0.3 × 9.8 ≈ 529N；摩擦阻力系数取 0.15，则 F_f = (1764 + 529) × 0.15 ≈ 344N。合成最大轴向负载 F_max ≈ 1764 + 529 + 344 = 2637N。
安全系数的选取因应用而异。对于平稳运行的无冲击场景，安全系数取 1.5-2.0；对于有启停冲击的往复运动，建议取 2.5-3.5；对于存在卡滞风险的工况，安全系数应不低于 4.0。本例取安全系数 3.0，则计算选用载荷 F_c = 2637 × 3.0 ≈ 7911N。
4.3 第三步：丝杠规格初选与校核
根据 PH 系列参数表，节圆直径 42mm 的 PH42 型号额定动载荷 95kN，远大于 7.9kN 的需求，静态额定值更是高达 150kN。从载荷角度完全满足要求。
接下来需要校核转速限制。丝杠最高转速受限于临界转速 n_c，计算公式为：n_c = f × (d_r / L_s²) × 10⁸，其中 f 为支撑系数（两端固定的支撑形式取 18.4），d_r 为丝杠根径（PH42 约为 34mm），L_s 为支承间距（假设为 900mm）。代入计算：n_c ≈ 18.4 × (34 / 900²) × 10⁸ ≈ 7740 rpm。行程 800mm、循环时间 4.5 秒，意味着上升和下降各 400mm，往复周期约 4 秒，对应最高转速约 120 rpm，远低于临界转速，转速校核通过。
最后校核使用寿命。PH42 在额定载荷 95kN 下，L_10 寿命可达 20000 小时。考虑本工况实际载荷仅为额定值的 8.3%，按照载荷-寿命的 3 次方反比关系，实际寿命将远超额定值，轻松满足 30000 小时的需求。

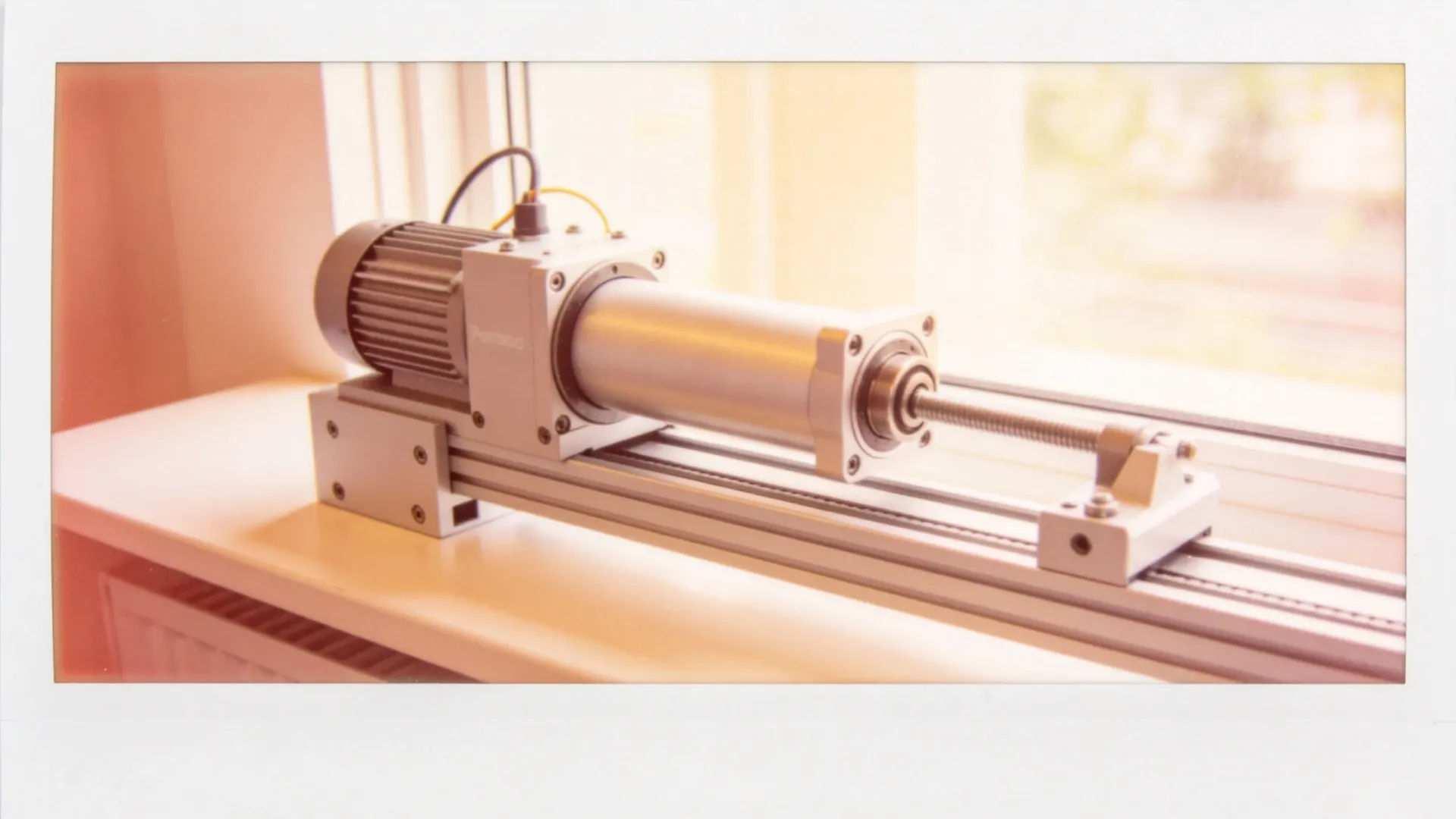

4.4 第四步：驱动方式匹配

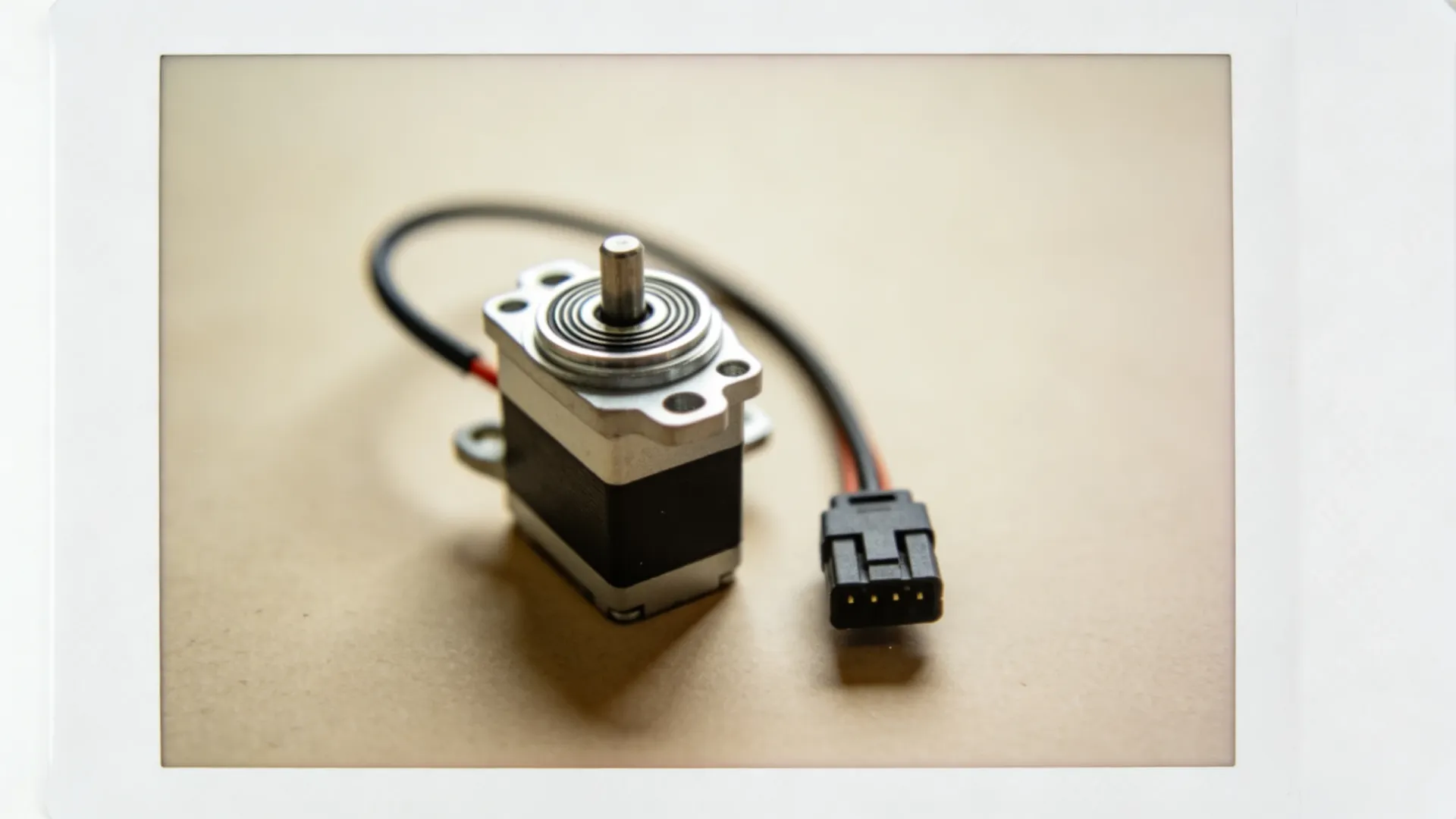

行星滚柱丝杠本身是被动元件，需要搭配伺服电机或步进电机驱动。对于重载搬运场景，强烈建议选用低齿隙行星减速机作为一级减速。减速比的选择需综合考虑：电机额定转速一般在 3000-5000 rpm，经过减速后输出转速应与丝杠所需转速匹配；减速后输出扭矩需能产生足够的轴向推力。常用减速比为 5:1、10:1、15:1、20:1，具体数值需根据电机扭矩和所需推力反推确定。
五、安装与维护：确保精密传动件长期稳定运行的关键细节
5.1 安装要点
行星滚柱丝杠的安装精度直接决定最终的运动性能。在安装过程中，以下几点需要特别关注：
- 同轴度控制：丝杠轴线与导向机构轴线的同轴度应控制在 0.02mm/m 以内，过大的偏差会导致滚子偏载，加速磨损甚至卡死。
- 预紧力设置：螺母预紧力过小会导致传动间隙影响定位精度，预紧力过大则增加驱动扭矩和发热。建议通过扭矩法或拉伸法精确设定预紧力。
- 润滑管理：首次安装后应注入足量润滑脂，推荐使用 NLGI 2# 复合锂基脂或等效产品。润滑脂填充量约为螺母内部空间的 30%，过多会导致搅拌阻力增大。
- 防尘密封：在粉尘或金属屑较多的车间环境中，必须在螺母两端加装防尘圈，防止异物侵入滚道。宇视嘉提供标准化的密封组件选配。
5.2 日常维护检查清单
建立规范的维护检查制度，是延长行星滚柱丝杠使用寿命的必要手段。建议按以下周期进行检查：
| 检查周期 | 检查项目 | 判定标准 | 处理建议 |
|---|---|---|---|
| 每日 | 运行噪声与温升 | 无金属冲击声，外壳温升≤35℃ | 异常时停机检查 |
| 每周 | 润滑状态 | 润滑脂无变硬、无变色、无结块 | 必要时补充或更换 |
| 每月 | 安装紧固 | 法兰螺栓扭矩无衰减 | 按规范扭矩重新紧固 |
| 每季 | 精度复测 | 定位精度无明显漂移 | 评估是否需要调整或更换 |
| 每年 | 全面拆检 | 滚子、丝杠、螺母无过度磨损 | 清洁并重新润滑 |
六、国产行星滚柱丝杠 vs 进口品牌：性价比背后的真实差距
在很长一段时间里，国内重载自动化市场被瑞典 SKF、德国 Rexroth、日本 THK 等外资品牌主导。这些品牌的行星滚柱丝杠在精度一致性和品牌认知度上确实具有优势，但交货周期长（普遍 12-20 周）、最小起订量高、价格体系不透明等问题，也让众多中小型集成商望而却步。
宇视嘉作为国产精密传动件的新兴力量，通过自主研发的热处理工艺和精密研磨装备，在产品精度和使用寿命上已能够对标同规格进口产品。以 PH42 系列为例，宇视嘉产品的 P2 等级定位精度为 12μm/300mm，与 Rexroth 同规格产品持平；而价格仅为进口品牌的 60-70%，交货周期控制在 4-6 周。
在售后服务响应方面，宇视嘉建立了快速换货机制。对于在正常使用条件下出现的产品质量问题，提供 72 小时内的换货承诺，这在进口品牌的商务流程中几乎是不可能实现的。
七、行业应用案例：宇视嘉行星滚柱丝杠在自动化产线中的实战表现
案例一：新能源电池模组组装线
某头部动力电池企业的新建产线中，电芯上料工位需要将重量 35kg 的电芯模组从料架搬运至组装平台，行程 600mm，节拍要求 2.8 秒，定位精度 ±0.3mm。原方案采用气缸驱动，但气缸的出力不稳定导致定位精度无法保证，且气缸行程固定无法适应多规格产品切换。
改用宇视嘉 PR28 系列行星滚柱丝杠搭配伺服电机后，通过设置不同的目标位置实现多规格产品的兼容，定位精度稳定在 ±0.15mm 以内，节拍压缩至 2.4 秒，产能提升 15%。设备综合效率 OEE 从原来的 72% 提升至 86%。
案例二：大型工程机械结构件翻转台
某工程机械制造企业的结构件焊接车间，需要对单件重量达 500kg 的挖掘机大臂进行 180° 翻转，以便对两侧焊缝进行连续焊接。翻转台采用双驱动设计，每侧驱动配置一台宇视嘉 PH50 系列行星滚柱丝杠，额定动载荷 180kN。
该应用的核心挑战在于翻转过程中的冲击载荷。焊接夹具夹紧、松开的瞬间会产生冲击，经过动力学仿真分析，峰值载荷约为静态载荷的 1.8 倍。PH50 系列的额定静载荷为 280kN，峰值载荷 1.8 倍安全系数后仍有充足余量。设备自 2022 年底投入使用，至今累计运行超过 8000 小时，未出现任何传动故障。
八、选型常见误区与避坑指南
在实际项目对接中，宇视嘉技术支持团队总结了工程师在行星滚柱丝杠选型时最常犯的几类错误：
- 只看动载荷忽略静载荷：动载荷 C_a 决定了长期循环使用时的寿命，但短时过载或冲击载荷由静载荷 C_0a 决定。许多工程师只校核 C_a，导致实际工况中丝杠在冲击下产生塑性形变。
- 安全系数选取过于乐观：在期望节拍紧张、成本压力大的项目中，工程师容易将安全系数压到 1.5 以下。但行星滚柱丝杠的价值恰恰在于可靠性，一台因传动件失效而停机的设备，其停线损失远超省下的选型成本。
- 忽视支撑方式对临界转速的影响：同样的丝杠规格，一端固定一端自由的支撑方式下临界转速可能只有两端固定的一半。如果不提前确认支撑方案，可能导致选定的规格在高速运行时接近甚至超过临界转速。
- 润滑间隔设定过于激进：部分工程师参照滚珠丝杠的维护周期设定行星滚柱丝杠的润滑间隔，但两者的工作机理不同。行星滚柱丝杠的滚子与螺纹面接触面积更大，润滑脂承载能力要求更高，建议润滑间隔至少比滚珠丝杠缩短 30%。
九、宇视嘉的技术支持体系：不仅仅是卖产品
在精密传动件的采购决策中，产品本身的性能参数只是决策维度之一。宇视嘉在为客户提供高品质行星滚柱丝杠的同时，更注重构建完整的技术服务闭环。
在选型阶段，宇视嘉技术支持团队可以提供免费的载荷计算和规格推荐服务。客户只需提供工况参数，48 小时内即可收到详细的选型报告，包含规格推荐、驱动匹配方案、预期寿命估算等信息。对于复杂工况，还可以提供有限元分析支持，模拟滚子接触应力分布和温度场分布。
在首台套验证阶段，宇视嘉可以提供样机借用服务，帮助客户在实际工况下验证产品性能是否符合预期。这一服务大幅降低了客户的验证成本和采购风险。
在批量交付后，宇视嘉建立客户档案跟踪机制，定期回访使用状态，提供预防性维护建议。对于有驻场服务需求的大客户，还可以提供技术人员现场培训和驻点支持。
十、结语
行星滚柱丝杠从“进口专属”到“国产好用”的转变，背后是材料科学、热处理工艺、精密加工等多个领域的技术积累。宇视嘉通过持续的研发投入和工程实践验证，正在将这一高端传动件的性价比曲线不断下压，让更多自动化集成商和终端用户能够以合理的成本享受精密传动的技术红利。
当重载搬运的效率瓶颈不再是设备产能的短板，当传动件的选型采购不再是交期焦虑的源头，自动化产线的真正潜力才能被彻底释放。如果您正在为重载搬运场景寻找可靠、高性价比的传动解决方案，宇视嘉技术支持团队随时准备为您提供一对一的选型咨询和样机试用服务。
