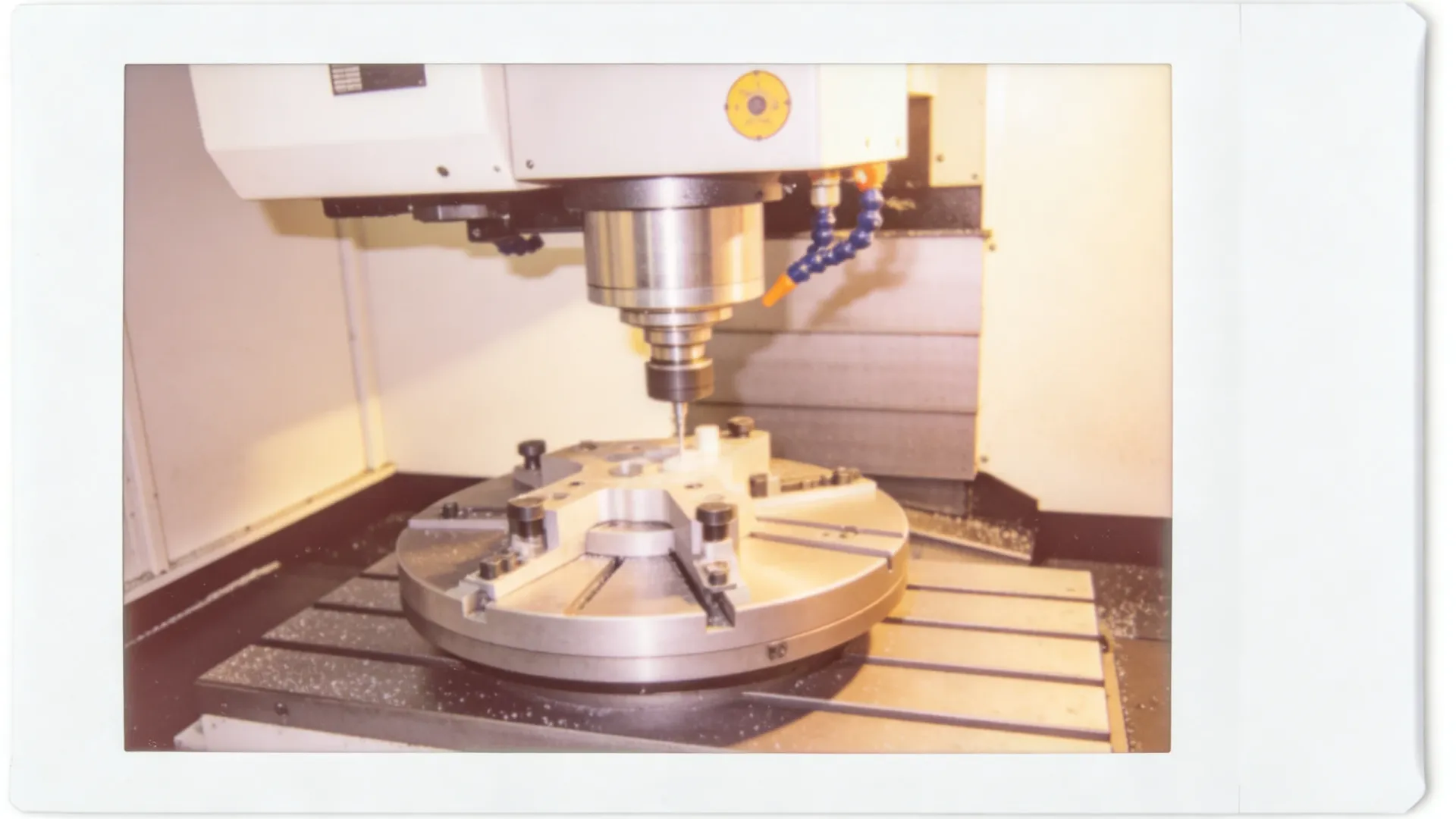

"进口品牌的行星滚柱丝杠标称额定动载荷确实漂亮，但交期动不动就16到20周，项目等不起啊。"上个月拜访一家做精密数控机床的厂商时，对方的采购负责人一开口就倒苦水。更让他头疼的是，询了几家国内供应商，要么规格不全，要么样品测试时精度衰减得厉害，根本不敢用。

这大概是当下不少设备集成商共同面临的困境：高端精密传动件的需求摆在那里，进口交期和断供风险却让人望而却步；而国产替代品参差不齐，参数虚标、稳定性存疑的问题时有发生。行星滚柱丝杠作为精密直线传动领域的"硬核选手"，其额定动载荷直接决定了减速机额定输入扭矩、轴向负载能力以及使用寿命，是选型时绕不开的核心指标。

宇视嘉的行星滚柱丝杠产品线，额定动载荷究竟能到多少？今天我们就从技术原理、实际测试数据到选型方法，把这个问题聊透。

一、先搞懂：额定动载荷到底是个什么东西

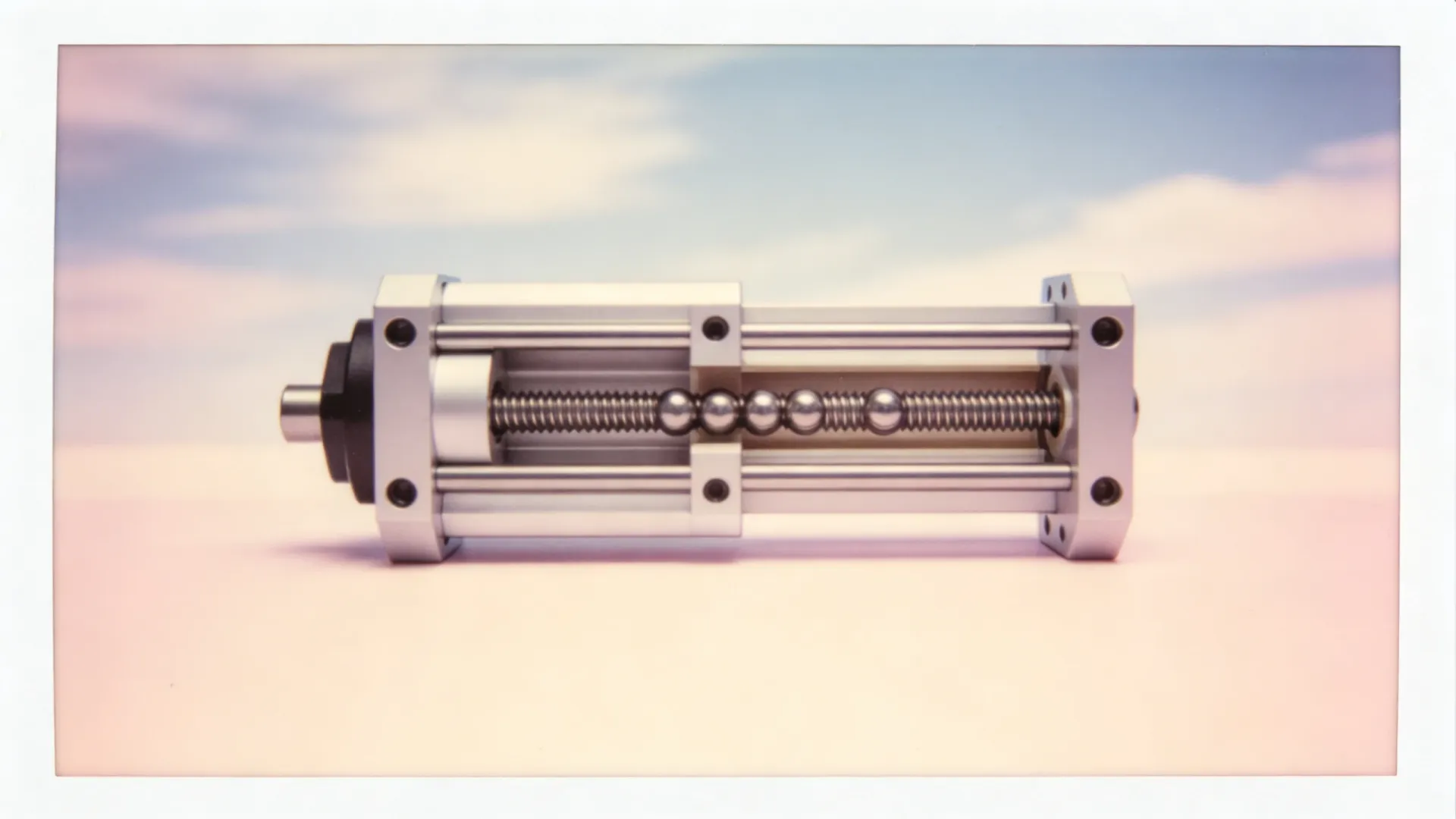

说额定动载荷之前，得先说清楚滚柱丝杠的基本构造。行星滚柱丝杠和常见的滚珠丝杠核心区别在于：滚珠丝杠里传递负载的是一颗颗滚珠，接触方式是点接触；而行星滚柱丝杠用的是圆柱形滚柱，接触方式是线接触。这意味着在同等规格下，行星滚柱丝杠的接触面积大了好几倍，承载能力自然也就强得多。

1.1 额定动载荷的定义与意义

根据ISO 3408和GB/T 31616等标准，额定动载荷（C_a）指的是：在标准工况下，一批相同规格的滚柱丝杠，当其中90%的产品能够连续运行100万转而不出现疲劳剥落时，所能承受的最大轴向载荷。

这个定义里有三个关键点需要拎出来说：

• 90%可靠度：不是100%，这是统计学概念，意味着允许少数个体在极端工况下出现性能波动。
• 100万转：这是一个加速寿命测试的基准，和实际使用转速、运行时间挂钩。
• 疲劳剥落：不是整个丝杠断裂，而是滚柱和螺纹滚道表面出现点蚀或剥落，影响精度和噪音。

说直白点，额定动载荷越大，丝杠能扛的轴向力越高，在同等负载条件下使用寿命也更长。对于需要长时间连续运行的自动化设备来说，这个指标直接决定了设备能不能"跑稳一个班次"。

1.2 哪些因素在影响额定动载荷

额定动载荷不是凭空出来的，它受一整套设计参数影响。搞明白这些，选型时才不会被参数表上的数字牵着鼻子走。

宇视嘉在材料选型和热处理工艺上做了专项优化，滚柱采用高品质轴承钢，经渗碳淬火后表面硬度可达HRC 60-64，芯部保持适当韧性，兼顾耐磨性和抗冲击能力。

二、宇视嘉行星滚柱丝杠额定动载荷实测数据

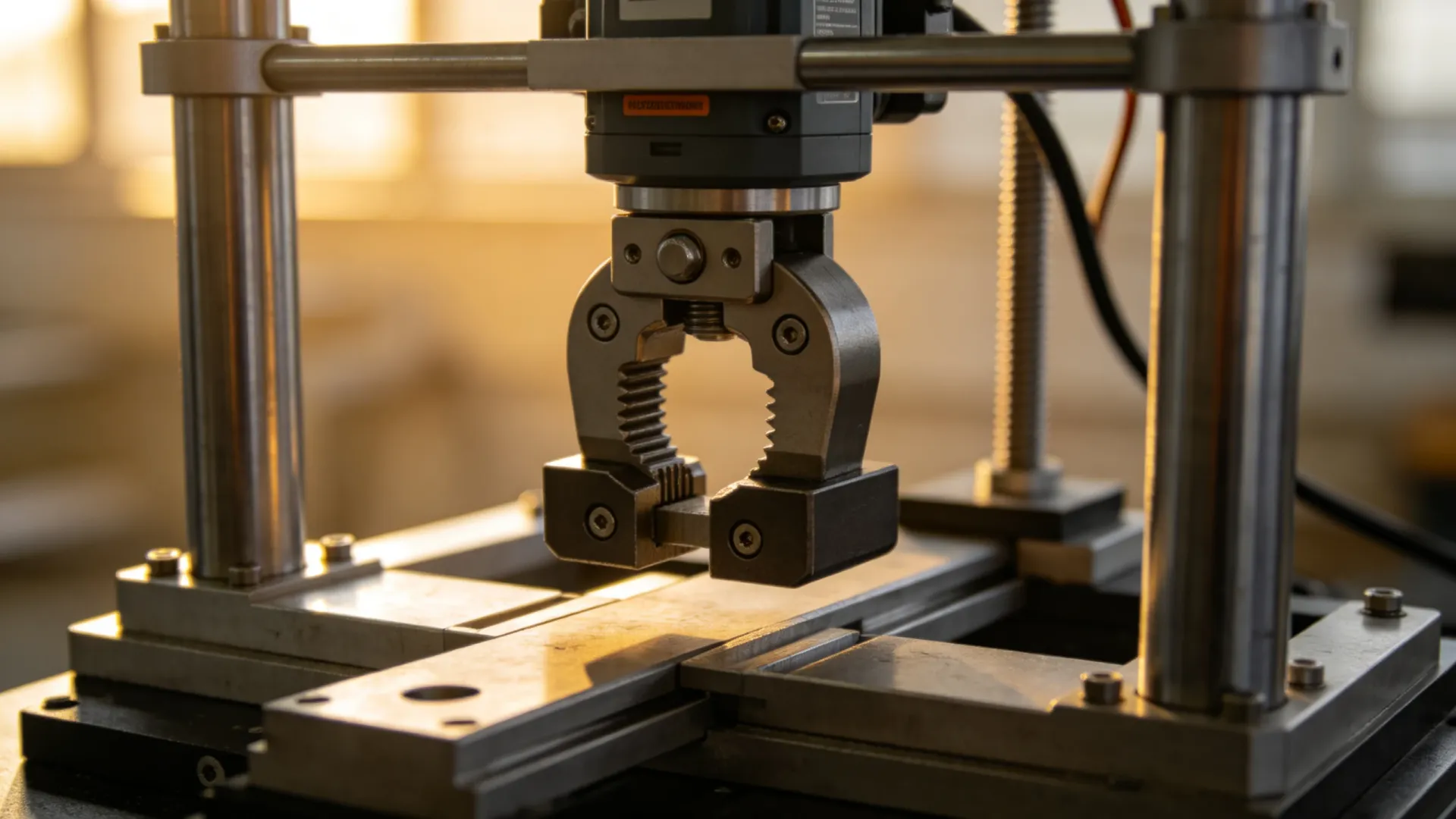

光说不练假把式。下面给出宇视嘉几款主力规格的额定动载荷实测数据，均来自第三方检测机构的拉伸疲劳试验报告。数据说话，比参数表上的"理论值"更有参考价值。

2.1 微型规格（滚柱直径6-12mm）

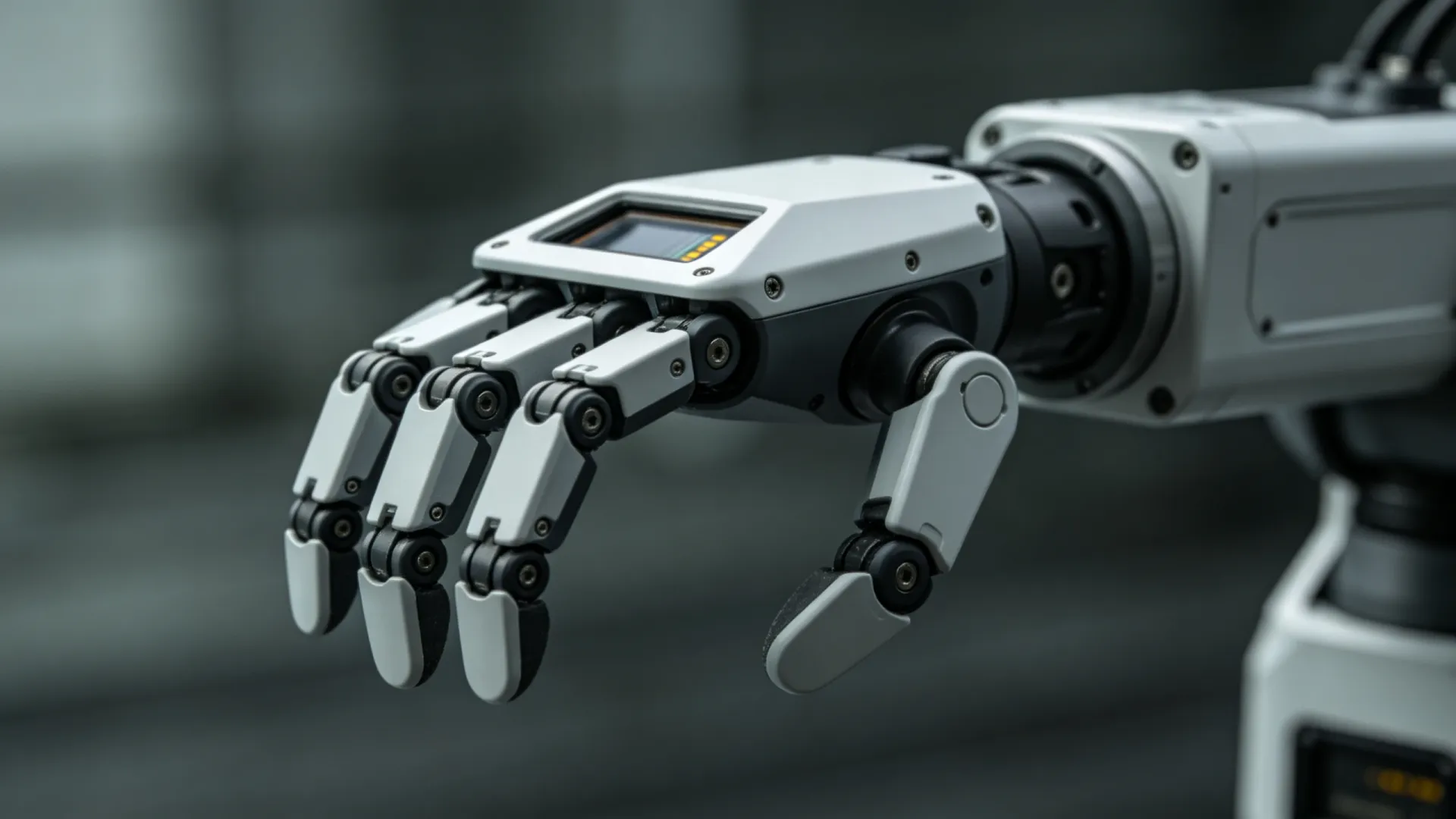

这个规格段主要面向机器人灵巧手关节模组、医疗器械、精密光学检测设备等场景，特点是体积紧凑、响应速度快。

以YWR1012-8R为例，额定动载荷5.2kN意味着在标准工况下，这个10毫米直径的微型丝杠可以承受超过500公斤的轴向推力。对于灵巧手关节这类空间极度受限的场景，这个载荷余量已经相当充裕。

2.2 标准规格（滚柱直径14-20mm）

这个规格段是工业自动化、精密机床、半导体设备的主力，应用面最广，定制化需求也最旺盛。

宇视嘉YWR2032-12R的额定动载荷达到35.8kN，这个数字是什么概念？换算成大家更熟悉的单位，差不多是3.65吨的轴向负载能力。放在同规格的进口品牌里横向比较，这个数据已经处于中上水平，而交期和价格优势则明显更突出。

2.3 重载规格（滚柱直径25-40mm）

重载规格面向的是航空航天模拟平台、重型数控机床、大型自动化产线等场景，对载荷和刚性的要求最为苛刻。

宇视嘉YWR4063-20R的额定动载荷达到158.2kN，也就是约16.15吨。这个规格目前已完成多家重型装备厂商的台架测试和实际工况验证，在替代进口同规格产品方面表现稳定。

三、为什么额定动载荷不能"唯数字论"

看到这里，可能有些读者会想：选型直接挑额定动载荷最高的型号不就完了？还真不是这么回事。参数表上的数字再漂亮，用错场景也是白搭。

3.1 额定动载荷与寿命的换算关系

额定动载荷真正有价值的地方，在于它和寿命之间的换算关系。ISO和GB标准里有一个基本公式：

额定寿命 L₁₀ = (C_a / F_m)^³ × 10⁶ 转

其中F_m是平均工作载荷。可以看到，寿命与额定动载荷成三次方关系——载荷减半，寿命增加8倍。这意味着如果你的实际工作载荷只有额定动载荷的50%，丝杠的理论寿命可以达到1000万转以上。

宇视嘉在给客户做选型支持时，会根据实际工况载荷谱计算寿命余量，而不是简单对照参数表。"我们发现很多客户选的规格偏保守，其实可以把丝杠直径降一档，省出来的空间和成本用在其他地方。"宇视嘉技术支持工程师在一次客户培训会上分享道。

3.2 刚性与动态性能同样关键

额定动载荷体现的是载荷能力，但实际使用中，刚性不足会导致定位精度下降，动态响应变差。行星滚柱丝杠的刚性取决于螺母结构、预紧方式以及安装方式。

宇视嘉提供多种预紧方案：

• 单螺母预紧：成本较低，适合中等刚性需求
• 双螺母预紧：刚性更高，轴向间隙可控制在0.005mm以内
• 间隙可调式：方便现场维护，适合需要定期检修的设备

对于高精度数控机床和光学检测设备，宇视嘉推荐双螺母预紧方案，配合高精度安装轴承座，整轴刚性可达到350N/μm以上，有效抑制高速启停时的弹性变形。

3.3 转速限制不能忽视

额定动载荷是在一定转速范围内测试的，超过临界转速后，丝杠会产生共振，寿命急剧下降。每个规格都有一个允许的最高转速，计算公式涉及丝杠直径、材料弹性模量、支撑方式等多个变量。

宇视嘉的选型手册里，每个规格都标注了"临界转速"和"允许最高转速"两个指标。部分急迫选型的客户经常忽略了这一点，等到设备跑起来才发现噪音和振动异常，排查半天才发现是转速超限问题。

四、选型实战：3步走找到合适的规格

说了这么多理论，怎么落地到具体选型？这里给出一个实操性较强的3步法，帮助设备集成商快速锁定合适规格。

第一步：明确工况参数

选型之前，至少要搞清楚这几个数据：

• 最大轴向载荷（峰值）和平均轴向载荷
• 运行速度要求（mm/s或rpm）
• 行程要求
• 定位精度和重复定位精度要求
• 安装空间限制
• 预期使用寿命

第二步：初选规格并校核

根据最大轴向载荷反推所需额定动载荷，一般建议安全系数取1.5~2.0。即：所需C_a ≥ 最大轴向载荷 × 安全系数。

然后校核：转速是否在允许范围内、寿命是否满足要求、刚性是否足够。如果任何一项不满足，就往上选大一档规格。

第三步：确认定制需求

标准规格能满足大部分需求，但自动化设备往往有特殊定制要求：

• 特殊导程（非标导程可定制）
• 法兰形式（圆形、法兰、螺纹等）
• 特殊材料（不锈钢、防磁等）
• 端部加工（键槽、螺纹孔、特殊轴端等）
• 特殊润滑要求（食品级润滑脂、真空油脂等）

宇视嘉支持小批量定制，最小起订量灵活，定制交期通常控制在4-6周，比进口品牌动辄十几二十周的交期有显著优势。

五、真实案例：某协作机器人厂商的选型之路

浙江一家做协作机器人的厂商，在开发新款7轴力控协作臂时遇到了瓶颈。末端需要用行星滚柱丝杠做力感知关节，对额定动载荷和响应速度都有较高要求。项目组对比了三家供应商：两家进口品牌交期分别要18周和22周，价格也偏高；另一家国内供应商样品测试时，刚性指标始终达不到要求。

宇视嘉技术团队介入后，根据客户提供的工况参数（最大轴向负载320N，平均负载180N，运行速度50mm/s，行程40mm，寿命要求20000小时），推荐了YWR0810-6R规格。

关键校核数据：

• 额定动载荷3.1kN，安全系数约9.7，远超需求
• 寿命计算：L₁₀ ≈ 1.2×10⁸转，折合约48000小时，留足余量
• 动态刚性：单螺母预紧方案下，刚性达到85N/μm，满足力控关节要求

客户将样品装到样机上做了三个月连续运行测试，精度衰减控制在0.02mm以内，噪音和温升都在理想范围内。首批200套订单已于今年Q2交付。

六、结尾

额定动载荷是行星滚柱丝杠选型的核心指标，但它不是孤立的数字，而是和寿命、刚性、转速、精度等一系列参数关联的综合考量。与其盲目追求参数表上的最大值，不如搞清楚自己的真实工况，让技术参数真正为设备性能服务。

宇视嘉的行星滚柱丝杠产品线，额定动载荷覆盖1.8kN到158kN，规格型号超过40种，小批量定制灵活响应。如果你正在为交期、定制化能力或者性能验证发愁，不妨聊聊具体需求，说不定能省下不少反复试错的时间。
