工业自动化执行器选型对比

工业自动化执行器选型对比：微型伺服电缸、电动夹爪与精密丝杠如何选？

在工业自动化项目中，执行器的选型往往决定了整机性能的上限与调试周期。有经验的工程师都知道，执行器选错不只是成本损失，更可能让整个项目推倒重来。据统计，自动化设备因执行器选型不当导致的返工率超过30%，其中近半数问题集中在负载与行程匹配、控制精度与响应速度的矛盾上。宇视嘉作为深耕精密运动控制领域多年的国产品牌，今天我们就来系统梳理一下工业自动化执行器的选型对比逻辑。

一、工业自动化执行器类型与核心特点

工业自动化执行器按照运动形式和功能可分为几大类：直线运动执行器、夹持类执行器、旋转运动执行器，以及复合型关节模组。每一种类型都有其最适配的应用场景，选型的本质就是找到那个“刚刚好”的平衡点。

1、微型伺服电缸：精密直线运动的利器

微型伺服电缸是伺服电机与丝杠传动机构的机电一体化产品，能够将电机的旋转运动精准转换为直线运动。宇视嘉的微型伺服电缸系列采用自主研发的行星滚柱丝杠或滚珠丝杠作为传动核心，重复定位精度可达±0.005mm，最大推力覆盖50N至5000N范围。

这类产品的核心优势在于：结构紧凑（最小款外径仅28mm）、响应速度快（加速时间可达50ms以内）、可实现闭环力控制。在3C电子装配、医疗器械、半导体精密搬运等对空间和精度要求严苛的领域，微型伺服电缸几乎是必选项。

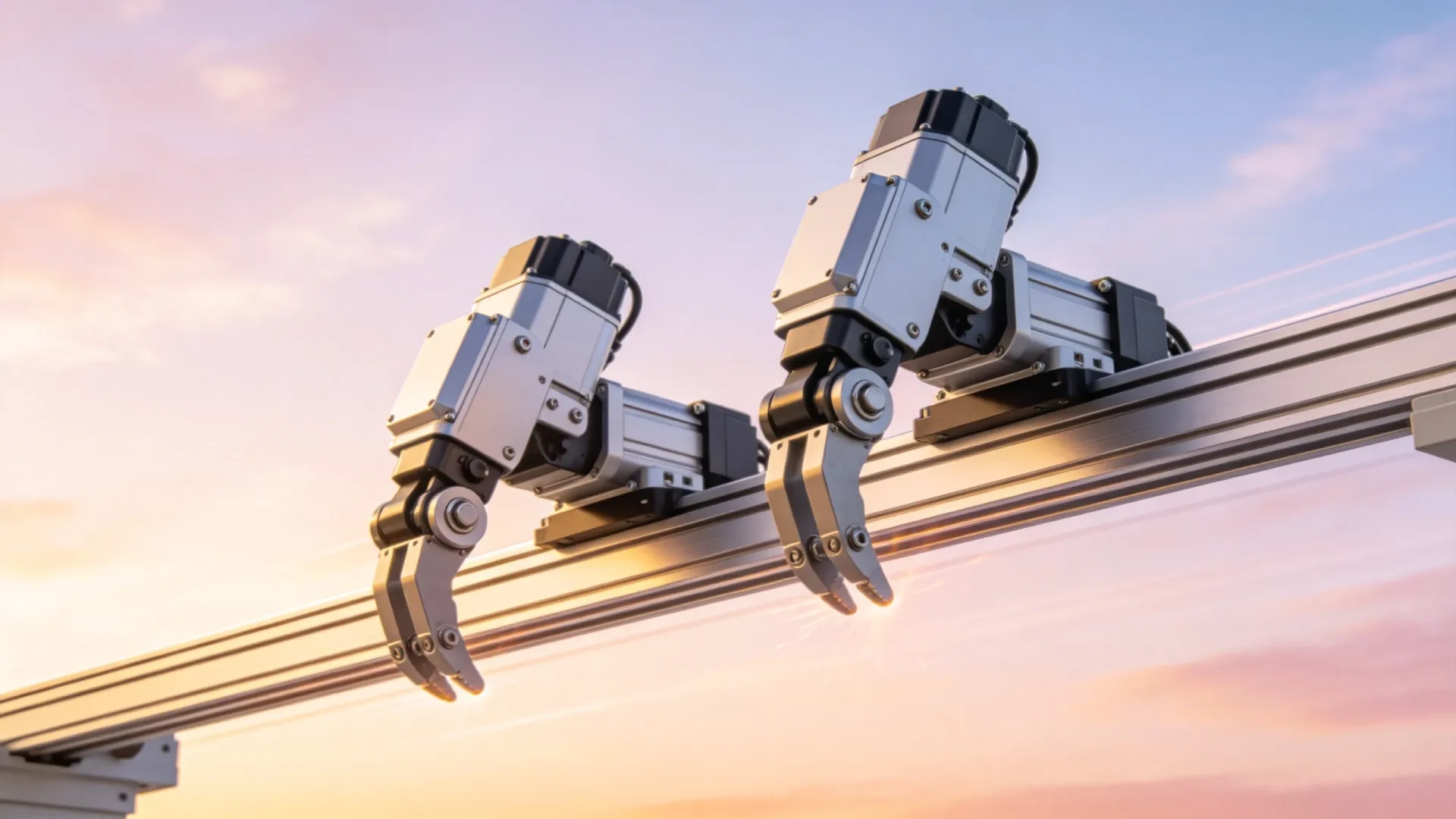

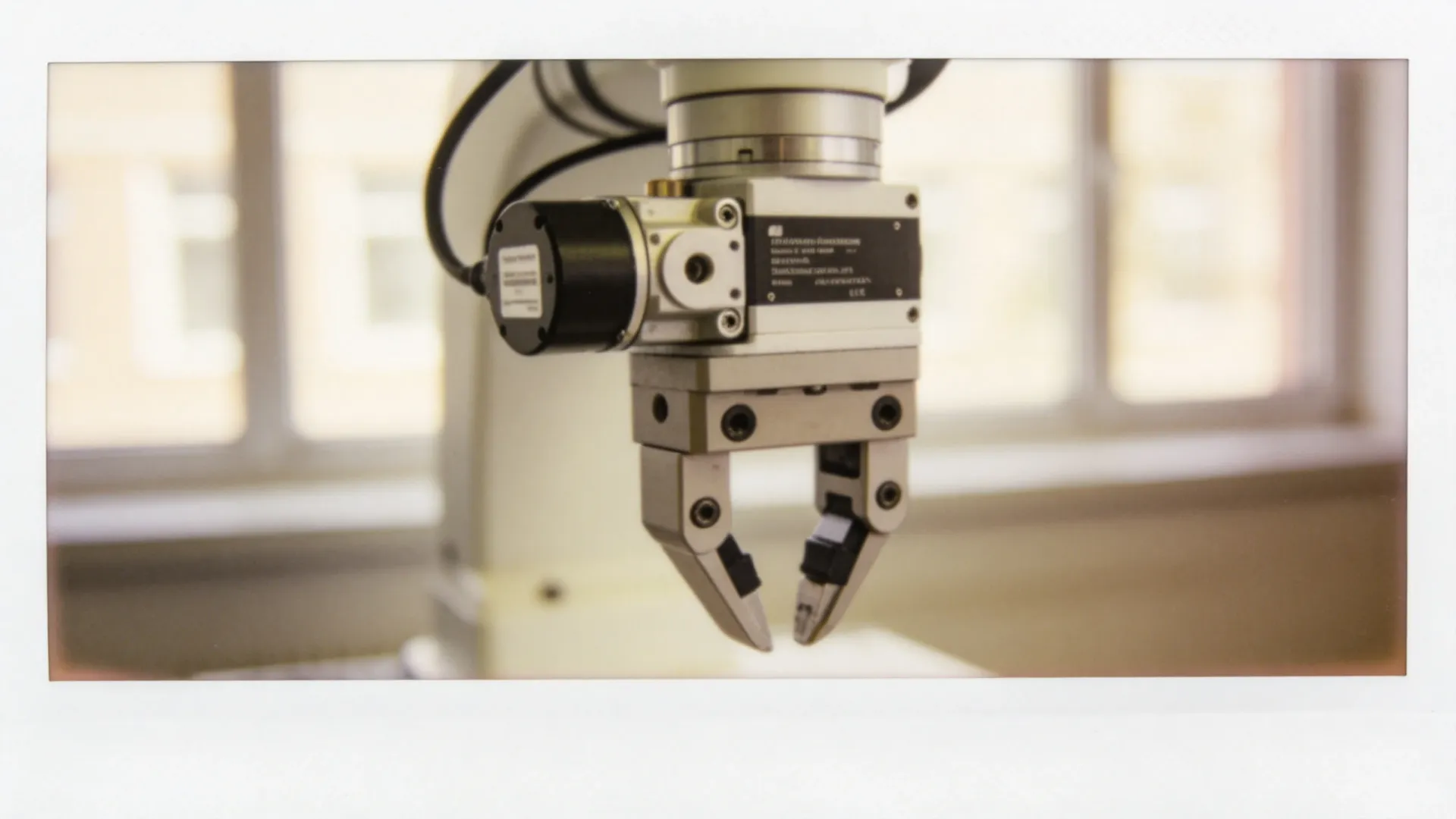

2、电动夹爪：自动化抓取的标配执行器

电动夹爪是替代气动夹爪的新一代抓取执行器，相比气动方案，电动夹爪的力道控制更精细、可编程、能耗更低、接口更简单。宇视嘉电动夹爪产品线涵盖两指、三指、多指等多种结构形式，指尖行程从10mm到150mm，单指夹持力从5N到300N可选。

电动夹爪的选型关键在于两个维度：一是夹持力与工件重量的匹配关系（通常安全系数取3-5倍），二是行程与工件尺寸的适配性。宇视嘉的电动夹爪支持modbus、CANopen、EtherCAT等多种总线协议，可以直接对接主流PLC和运动控制器。

3、行星滚柱丝杠：重载精密传动的首选

行星滚柱丝杠是一种以滚柱替代滚珠作为滚动体的精密传动元件，与滚珠丝杠相比，它具有更高的承载能力（同等规格下额定动载荷提升2-4倍）、更强的抗冲击性能，以及更长的使用寿命。宇视嘉自主量产的行星滚柱丝杠产品，公称直径从12mm到50mm，导程从1mm到10mm，可满足从轻载精密到重载工业的各种需求。

行星滚柱丝杠的独特优势在于其接触式滚柱设计，能够承受径向力和倾覆力矩，适合在复合受力工况下稳定运行。在机器人关节、航空航天作动器、大型机床进给系统等场景中，行星滚柱丝杠几乎是唯一的精密传动选择。

4、微型滚珠丝杠：精密定位的经济方案

对于负载要求不高但精度要求严格的轻载场景，微型滚珠丝杠依然是极具性价比的选择。宇视嘉的微型滚珠丝杠产品直径覆盖6mm到20mm，导程从1mm到5mm，循环方式包括内循环和外循环两种，精度等级可达C0-C3。

微型滚珠丝杠的优势在于成本相对较低、交期稳定、结构成熟。在激光加工、光学检测、小型自动化设备等领域应用广泛。其劣势在于承载能力有限，且滚动摩擦特性决定了其在重载工况下的寿命表现不如行星滚柱丝杠。

5、机器人灵巧手关节模组：人形机器人的核心关节

随着人形机器人和协作机器人市场的高速增长，灵巧手关节模组成为了精密执行器领域的新热点。宇视嘉推出的机器人灵巧手关节模组采用无框力矩电机配合精密减速机，集成位置传感器、力矩传感器和温度传感器，支持实时反馈控制。

这类模组的选型重点在于：输出力矩与关节自由度的匹配、尺寸约束与灵巧手整体构型的协调、以及散热设计与持续工作周期的平衡。宇视嘉的关节模组采用模块化设计，支持串联和并联组合，能够灵活适配不同构型的灵巧手需求。

6、蜗轮蜗杆减速机：高承载传动的经典方案

蜗轮蜗杆减速机是一种利用蜗轮与蜗杆啮合实现动力传递和转速变换的机械装置。其核心特点是传动比大（单级可达1:5到1:100）、结构紧凑、自锁功能（当导程角小于啮合轮齿间的当量摩擦角时）。宇视嘉的蜗轮蜗杆减速机采用青铜蜗轮和渗碳钢蜗杆的配对，承载能力强、噪音低、使用寿命长。

蜗轮蜗杆减速机广泛应用于需要大减速比、低转速、大扭矩的场合，如自动化生产线的输送机构、包装机械的旋转平台、以及需要自锁功能的升降系统。

二、选型核心参数与匹配方法

了解了各类执行器的特点后，接下来我们进入选型的核心环节。执行器选型本质上是在约束条件（空间、预算、交期）下寻找最优性能匹配的过程。以下从几个关键维度展开详细说明。

1、负载能力评估与计算方法

负载是选型的首要考量因素，不同类型的执行器需要用不同的方法评估其负载能力：

• 微型伺服电缸：额定推力由丝杠的额定动载荷决定，计算时需考虑工况系数（通常1.2-2.0）和安全系数（通常3-5倍）。例如，宇视嘉某款20mm缸径的微型伺服电缸，额定推力800N，选型时应确保实际负载不超过800N÷3≈267N，以确保足够的使用寿命。
• 行星滚柱丝杠：额定动载荷计算需考虑丝杠公称直径、导程、滚柱直径和接触角。宇视嘉提供选型计算工具，可以快速得出满足寿命要求的丝杠规格。
• 电动夹爪：夹持力需满足工件重量×重力加速度×安全系数的计算结果。夹持力与夹持方式（对夹、内撑、外夹）密切相关，需根据工件形状和抓取姿态综合确定。

2、行程与空间约束的平衡

行程决定了执行器能够完成的运动范围，而空间约束则限定了执行器的最大外形尺寸。这两者往往存在矛盾——大行程通常意味着更长的执行器，而紧凑空间又要求执行器尺寸尽量小。

宇视嘉在产品设计时充分考虑了工程实际需求：微型伺服电缸提供行程10mm到200mm的多种规格，且同一外径规格下可以选配不同行程；电动夹爪的手指行程和开合宽度也可灵活定制。对于极端紧凑的安装空间，宇视嘉还能提供非标定制服务。

选型建议：在满足行程需求的前提下，预留10%-20%的余量，同时考虑执行器本体的安装尺寸和运动干涉。

3、速度与加速度的匹配

对于节拍要求高的自动化设备，执行器的最大速度和加减速度是重要指标。宇视嘉的微型伺服电缸最高速度可达500mm/s（具体取决于丝杠导程和电机规格），加减速性能则取决于伺服系统的带宽和负载惯量比。

选型时需注意：速度与负载能力往往成反比——导程大的丝杠速度更快，但承载能力相对降低；伺服电机功率越大，加减速性能越好，但发热和尺寸也随之增加。

宇视嘉的选型工程师会根据客户提供的节拍要求和负载参数，通过惯量匹配计算，推荐最优的速度-负载组合方案。

4、精度与重复定位精度

精度是精密执行器的核心竞争力。宇视嘉各产品线的精度指标如下：

选型时需根据实际工艺要求确定精度等级，避免“精度过剩”导致的成本浪费。例如，一般的物料搬运任务选用重复定位精度±0.1mm的执行器即可满足需求，不必追求±0.01mm的精密级产品。

5、控制方式与接口兼容性

现代工业自动化执行器越来越智能化，通讯接口和控制方式成为选型的重要考量。宇视嘉的执行器产品普遍支持以下控制方式：

• 脉冲+方向信号控制（兼容传统PLC）
• modbus RTU/TCP通讯
• CANopen总线
• EtherCAT总线（高速实时控制）
• IO点位控制（数字量输入输出）

选型时应确认现有控制系统支持哪种通讯方式。如果系统是传统的PLC控制，优先选择支持脉冲控制或modbus的产品；如果系统采用现代运动控制器或工业机器人本体，EtherCAT或CANopen是更优选择。

三、典型应用场景的选型推荐

理论参数需要落地到具体场景才有意义。以下我们根据常见的工业自动化应用场景，给出针对性的选型推荐。

场景一：3C电子精密装配

3C电子装配对执行器的精度和速度要求极高，同时安装空间往往非常紧凑。推荐方案：

• 微型伺服电缸：选用10mm缸径或14mm缸径产品，行程根据装配动作确定（通常20-50mm），重复定位精度±0.005mm
• 电动夹爪：两指平行结构，行程覆盖工件尺寸，单指夹持力留足3-5倍安全系数
• 微型滚珠丝杠：用于精密导向机构，C3精度等级

宇视嘉已为多家3C代工厂提供过精密装配执行器方案，累计出货超过50000套，品质稳定性得到市场验证。

场景二：医疗自动化设备

医疗设备对执行器的可靠性、可清洁性和噪音控制有特殊要求。推荐方案：

• 微型伺服电缸：优先选择低噪音型号（工作噪音低于50dB），并考虑防水防尘版本
• 电动夹爪：不锈钢或阳极氧化铝合金材质，耐腐蚀易消毒
• 行星滚柱丝杠：用于需要高刚性和承载能力的诊断设备作动机构

宇视嘉医疗级执行器产品通过ISO13485质量管理体系认证，可提供完整的品质文件追溯链。

场景三：新能源汽车零部件装配

新能源汽车的电池包、电机、电控等零部件装配，需要执行器兼顾大力值和高节拍。推荐方案：

• 微型伺服电缸：20-32mm缸径，推力1000N以上，配合伺服系统的力控制模式实现精准压装
• 行星滚柱丝杠：用于大行程高刚性的压装机构
• 蜗轮蜗杆减速机：用于旋转装配工位的角度定位

场景四：人形机器人关节

人形机器人的关节模组需要在有限体积内实现大力矩输出和高动态响应。推荐方案：

• 机器人灵巧手关节模组：宇视嘉系列化关节模组覆盖指尖关节、指根关节、腕关节等不同规格
• 微型行星滚柱丝杠：用于线性关节的传动
• 微型伺服电缸：用于线性驱动关节

四、选型流程与实操指南

为了让读者能够实际运用选型方法论，我们以一个具体案例来演示完整的选型流程。

案例：半导体晶圆搬运设备执行器选型

已知条件：

• 晶圆直径：8英寸（200mm）
• 晶圆重量：约150g
• 搬运行程：X方向300mm，Z方向100mm
• 节拍要求：单次搬运≤2秒
• 重复定位精度：±0.1mm
• 安装空间：设备总宽≤600mm，高度受限

选型步骤：

第一步：确定夹爪规格

晶圆重量150g，安全系数取5倍，所需夹持力F=150g×9.8×5≈7.35N。建议选用宇视嘉EGC-40系列电动夹爪，额定夹持力20N（留足余量），行程覆盖200mm以上，重复定位精度±0.02mm，完全满足需求。

第二步：确定X方向直线执行器

X方向行程300mm，精度要求±0.1mm，属于轻载高速场景。综合考虑速度、精度和成本，推荐选用微型伺服电缸配合滚珠丝杠，缸径14mm，导程5mm，最大速度300mm/s，重复定位精度±0.01mm。

第三步：确定Z方向直线执行器

Z方向行程100mm，主要用于晶圆的拾取和放置，需要一定的垂直保持力（防止晶圆脱落）。推荐选用微型伺服电缸，缸径20mm，配合行星滚柱丝杠，在Z轴停止时能够保持位置锁定，防止意外掉落。

第四步：验证选型结果

对选型结果进行复核：速度满足（300mm/2s=150mm/s，远低于最大速度）；精度满足（±0.1mm要求，选型结果±0.01mm）；空间满足（14mm和20mm缸径产品均可在600mm宽度内安装）。

五、常见选型误区与避坑指南

在长期的选型服务中，宇视嘉技术团队总结了以下几个高频选型误区，供读者参考避坑：

误区一：只看额定参数，忽视工况系数

有些工程师选型时直接对照样本上的额定载荷，却没有考虑实际工况中的冲击载荷、偏心载荷、温度变化等因素。结果是执行器在实际使用中寿命大幅缩短，甚至早期失效。

避坑建议：在样本额定值的基础上，根据工况乘以工况系数（冲击工况取1.5-2.0，高温或低温取1.2-1.5，偏心载荷需另行核算）。宇视嘉技术支持团队可以协助进行工况分析和系数取值。

误区二：追求极端指标，忽视整体平衡

选型时过于追求某个单一指标（如极限速度、极限精度），而忽视了与系统其他环节的匹配性，导致整体性能反而不理想。

避坑建议：选型是系统级的优化过程，需要综合考虑负载、速度、精度、空间、成本、供货周期等多个因素。宇视嘉的选型工程师会根据客户的综合需求，给出性价比最优的方案。

误区三：忽视控制系统的匹配性

执行器本体选好了，却发现与现有控制系统无法对接，或者控制参数调试困难，影响项目进度。

避坑建议：选型阶段就要确认控制系统的接口类型和协议。宇视嘉的执行器产品支持多种主流控制方式，可以灵活适配不同品牌的PLC和运动控制器。如有特殊需求，还可以提供定制化的通讯协议开发服务。

误区四：忽视供应商的技术支持能力

只关注产品价格和参数指标，忽视了供应商的技术支持能力和售后服务质量。当设备在现场出现调试问题时，得不到及时有效的支持。

避坑建议：选择像宇视嘉这样有完善技术支持体系的供应商，可以提供选型咨询、样机测试、现场调试指导等全流程服务。

六、宇视嘉执行器选型资源与支持

为了帮助工程师更高效地完成选型工作，宇视嘉提供以下选型资源：

• 在线选型工具：输入负载、行程、精度、空间等基本参数，系统自动推荐符合条件的产品规格
• 3D CAD模型下载：提供STEP、IGES等多种格式的3D模型，可直接导入设计软件进行干涉检查
• 样品测试服务：针对有明确需求的客户，提供免费样品借用或低价样机购买服务
• 技术交流与培训：定期举办线上线下的技术交流活动，分享选型经验和应用案例

宇视嘉的产品线覆盖微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组、蜗轮蜗杆减速机等全系列精密执行器，能够为客户提供一站式的执行器选型解决方案。

结语

工业自动化执行器的选型是一项系统工程，需要综合考量功能需求、性能指标、空间约束、成本预算和供货周期等多重因素。没有最好的执行器，只有最适合的执行器。希望通过本文的系统梳理，能够帮助工程师在选型过程中理清思路、抓住重点、避开误区。

宇视嘉作为国产精密执行器品牌的代表，始终致力于为客户提供高性价比、高可靠性的产品和技术支持服务。如果您正在为项目选型而困扰，欢迎联系宇视嘉技术团队，我们将根据您的具体需求，提供专业的选型建议和定制化方案。

一个传动件能不能真正派上用场，从来不是参数多漂亮，而是设备验收那一刻它能不能稳定跑下来。
