微型伺服电缸与电动夹爪如何配合:精密运动系统的协同设计指南
在自动化设备的小型化浪潮中,工程师们面临着一个经典困境:末端执行器的空间被压缩到极限,但动作精度和响应速度的要求却在持续攀升。传统的气动夹爪配合独立驱动电机的方案,正在被一种更加紧凑高效的组合所取代——微型伺服电缸与电动夹爪的协同工作系统。这种组合不仅能将控制、布线和调试的复杂度大幅降低,还能实现传统方案难以企及的位置同步精度。那么,这两者如何才能真正配合得天衣无缝?本文将从选型匹配、信号协同、空间布局、调试优化四个维度,为你详细拆解精密运动系统的协同设计方法。
第一章:重新认识微型伺服电缸与电动夹爪的协作逻辑
很多工程师在项目初期容易陷入一个思维定式:把微型伺服电缸和电动夹爪当作两个独立模块,各自选型后简单拼接。但实际上,这两者在精密自动化系统中更应该被视为一个整体的运动执行单元,它们的配合程度直接决定了整个系统的响应特性和工作节拍。

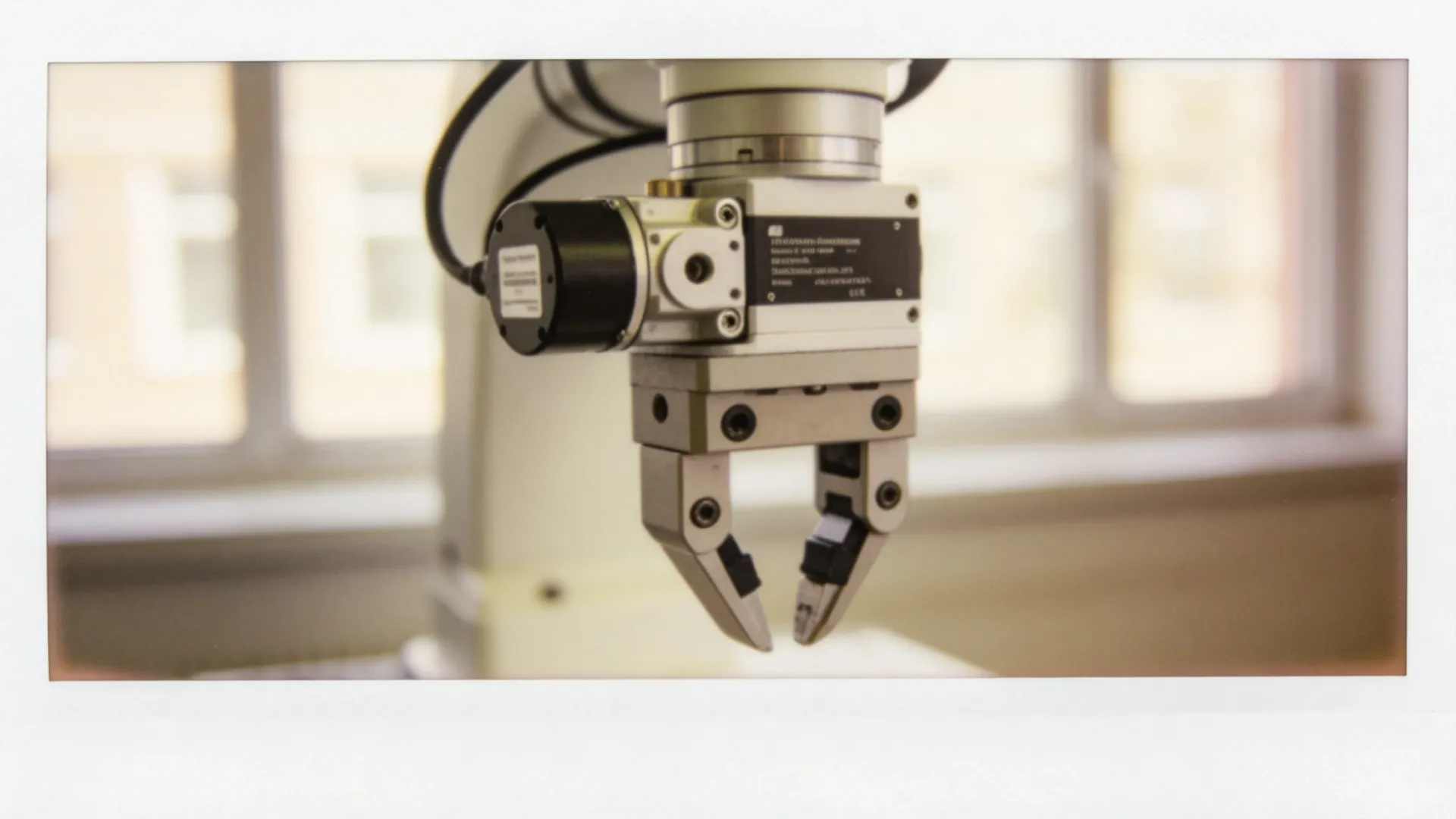

1.1 为什么电动夹爪需要与电缸协同控制
在传统的分立式方案中,夹爪的张开闭合通常由独立的气缸或小型电机驱动,与电缸的伸出收回分别由不同的控制器管理。这种架构的问题在于:两个运动之间存在固有的时序误差。当电缸带动夹爪机构到达目标位置后,夹爪需要等待主控制器的指令才能执行夹取动作,这个指令传输和响应的时间差虽然只有几十毫秒,但在高速取放应用中就可能成为节拍的瓶颈。
更关键的是,在一些需要同步运动的场景中——比如夹爪需要在电缸推进的同时进行渐进式夹紧,或者需要在电缸回退前先完成工件释放——分立控制几乎无法实现精确的时序配合。这就催生了对电缸与夹爪一体化协同控制的需求。
1.2 宇视嘉的集成化思路:从硬件到软件的全链路匹配
宇视嘉在设计微型伺服电缸与电动夹爪产品线时,采用了统一的控制协议和通讯接口标准。这意味着当两者通过同一总线(如CAN总线或RS485 Modbus)连接到主控系统时,它们可以被视为同一运动轴的不同功能单元,而不是两个独立设备。这种设计理念让协同控制变得自然而简单:工程师只需要在控制器端定义好运动曲线和时序参数,系统就能自动完成电缸推进与夹爪动作的精准配合。
第二章:配合选型的核心参数匹配表
选型是微型伺服电缸与电动夹爪配合的第一步,也是最关键的一步。如果选型不匹配,后续的调试工作将事倍功半。以下是两者配合选型时需要重点关注的参数维度。
2.1 行程与行程的匹配原则
这里涉及两个层面的行程:电缸的推进行程和夹爪的开合行程。电缸行程决定了夹爪能够到达的工作距离,而夹爪行程则决定了能够处理的工件尺寸范围。在选型时,需要根据实际工件尺寸和取放工艺确定这两个行程的组合关系。

| 应用场景 | 电缸行程建议 | 夹爪开合行程建议 | 备注 |
|---|---|---|---|
| 小型电子元器件取放 | 50-100mm | 10-30mm | 工件尺寸通常在5-20mm范围 |
| 医疗耗材分拣 | 80-150mm | 20-50mm | 需要考虑工件一致性差异 |
| 精密装配定位 | 30-80mm | 被夹持件直径±30% | 定位精度要求高,行程宜留余量 |
| 实验室自动化 | 100-200mm | 15-40mm | 通用性要求高,行程范围要大 |
一个实用的选型原则是:电缸行程 ≥ 取放距离 + 夹爪闭合后的安全余量(通常10-20mm),而夹爪开合行程的选型则应该覆盖工件尺寸范围的基础上,再留出至少20%的余量以应对工件个体差异。
2.2 负载与推力的匹配计算
电缸的推力需要同时满足两个需求:一是克服夹爪运动过程中的摩擦阻力和惯性力,二是为夹爪提供足够的夹紧力以确保工件在搬运过程中不会脱落。这个匹配计算是选型中的技术难点。
夹爪夹紧力与电缸推力的关系可以参考以下简化模型:假设夹爪采用对称双指结构,夹取圆柱形工件,那么夹紧力 F_clamp 与电缸需要提供的推力 F_push 之间的关系为 F_push = F_clamp × (L / (2 × μ × r)),其中 L 是夹爪指尖到回转中心的距离,μ 是摩擦系数,r 是工件半径。这个公式告诉我们,夹爪的力臂结构和摩擦条件会极大地影响电缸的负载需求。
宇视嘉的微型伺服电缸产品手册中提供了详细的推力-负载匹配曲线,建议工程师在选型时先根据夹爪的参数计算出所需的夹紧力,再反推电缸的推力需求,并预留30%以上的安全系数。
2.3 速度与节拍的协同设计
在高速取放应用中,电缸的推进速度与夹爪的开合速度需要作为一个整体来考虑。系统的有效工作节拍取决于两个运动中最慢的那个环节,以及两者切换的过渡时间。
对于典型的取放动作周期,可以将整个过程分解为以下阶段:电缸快进接近、电缸减速精确定位、夹爪闭合夹取、电缸保持并携带工件移动、电缸快退、夹爪张开释放。每个阶段的时间占比会因工件特性和工艺要求而有所不同,但优化的目标是在满足定位精度的前提下,尽可能缩短那些不直接产生价值的过渡时间。
第三章:控制系统的协同架构设计
硬件选型完成后,如何设计控制系统的架构来充分发挥电缸与夹爪的协同潜力?这是第二个需要深入思考的问题。

3.1 总线通讯的时序同步
采用总线通讯(如CANopen或Modbus TCP)连接电缸和夹爪时,需要注意的一个重要问题是:通讯周期内的指令时序。如果电缸和夹爪分别接收独立的指令,它们之间的动作同步精度将受限于通讯周期的时间分辨率。
宇视嘉的解决方案是在驱动器层面实现多轴同步功能。通过在同一条总线上的主从站配置,可以将电缸和夹爪定义为主从运动关系。当主轴(通常是电缸)执行运动指令时,从轴(夹爪)可以实时跟踪主轴的位置或速度状态,从而在硬件层面实现微秒级的同步精度。这种架构特别适合需要精确轨迹配合的应用,比如夹爪在电缸推进过程中需要进行渐进式夹紧的场合。
3.2 位置控制模式的组合策略
微型伺服电缸通常支持多种位置控制模式:绝对位置控制、增量位置控制、速度控制等。电动夹爪的控制相对简单,主要关注开合位置和夹紧力。两者配合时的控制策略选择需要根据应用场景来定。
对于大多数取放应用,推荐采用以下控制模式组合:电缸使用绝对位置控制以确保每次都能准确到达目标位置,夹爪使用位置控制确定开合程度,同时在夹紧阶段切换到力矩控制模式以避免过力夹取。这种组合策略既能保证定位精度,又能保护易碎的工件。

3.3 安全联动的逻辑设计
协同系统中还有一个容易被忽视但至关重要的设计点:安全联动逻辑。当系统出现异常时(如工件脱落检测、碰撞感应等),电缸和夹爪应该如何协同响应?
一个成熟的安全联动设计应该包含以下场景的处理策略:急停时电缸应立即停止,夹爪应保持当前状态或执行预设的安全释放动作;碰撞发生时电缸应快速回退,夹爪应同步张开;异常断电时夹爪应能靠弹簧力保持夹紧状态,防止工件坠落。这些逻辑需要在系统设计阶段就纳入考量,而不是留到调试阶段再临时添加。
第四章:空间布局与安装细节
机械结构的设计和安装方式对电缸与夹爪的配合效果有着直接影响。即使选型完全正确,如果安装布局不合理,也可能导致性能大幅缩水。
4.1 同轴式与并联式的布局选择
电缸与夹爪的安装布局主要有两种形式:同轴式和并联式。同轴式是指夹爪安装在电缸的输出轴上,电缸的推进直接带动夹爪整体移动;并联式则是指夹爪通过连杆或安装板固定在机体上,电缸与夹爪的输出轴平行或呈一定角度布置。

同轴式布局的最大优势是结构紧凑,特别适合空间受限的末端执行器设计。但它的缺点也很明显:夹爪的尺寸会受到电缸外径的限制,而且夹爪的运动轴与电缸的推进轴重合,无法实现复杂的复合动作。并联式布局则提供了更大的设计自由度,夹爪可以独立于电缸的推进方向进行配置,适合需要多工位协同或复杂轨迹的应用。
4.2 安装面的平整度与刚性
无论是哪种布局形式,安装面的平整度和刚性都是必须保证的基础条件。微型伺服电缸和电动夹爪的工作精度通常在0.05-0.1mm级别,如果安装面存在翘曲或刚性不足,在负载作用下产生的变形量就可能超过系统的定位精度。
建议在设计安装支架时,优先选用铝合金或钢制材料,并确保安装螺钉的数量和分布能够提供足够的压紧力。对于高精度应用,还应在安装后使用千分表对安装面的平面度进行检测和必要的调整。
第五章:调试优化的实战技巧
选型完成、架构确定、安装就位后,就进入了调试优化阶段。这一阶段的目标是将硬件的潜力充分发挥出来,同时解决实际运行中暴露的各种问题。
5.1 加减速曲线的匹配调校
电缸的加减速曲线直接影响整个协同系统的运动平稳性。如果电缸的加减速过于剧烈,夹爪中的工件可能会因为惯性作用而发生移位甚至脱落;如果加减速过于平缓,又会牺牲工作效率。

调试时建议从较低的加减速值开始,逐步增大直到出现工件移位的临界点,然后将参数降低20-30%作为工作值。宇视嘉的伺服驱动器支持S型加减速曲线和梯形加减速曲线两种模式,S型曲线在启动和停止阶段更加平滑,适合对冲击敏感的工件。
5.2 夹紧力与夹紧位置的精确整定
夹爪的夹紧力整定需要找到两个约束之间的平衡点:夹紧力必须足够大以确保工件在搬运过程中不会脱落,但又不能大到导致工件变形或损伤。这对于薄壁件、柔性件或表面易损的工件尤为重要。
一个有效的整定方法是采用递进式测试:先用较低的夹紧力进行试夹,逐步增加夹紧力直到工件能够在最大加速度条件下保持稳定,然后记录这个临界值并乘以1.3-1.5的安全系数作为最终的夹紧力设定值。同时,夹紧位置(即夹爪闭合到多小)的整定也需要考虑工件的一致性,如果工件尺寸存在波动,应适当放大夹紧位置以容纳这种波动。
5.3 响应延迟的补偿策略
即使是精心设计的协同系统,电缸和夹爪之间仍然会存在微小的响应延迟。这个延迟可能来源于机械惯性、控制器处理时间或通讯延迟。虽然单次延迟可能只有几毫秒,但在高速运动中累积的误差就会变得可观。
一种有效的补偿策略是采用前馈控制:在控制器中根据电缸的运动状态提前输出夹爪的控制指令,以补偿预期的响应延迟。宇视嘉的驱动系统支持用户自定义的前馈参数,通过几次试运行和参数微调,就能找到最优的补偿值。
第六章:典型应用场景分析
理论讲得再多,不如结合实际场景来得直观。以下通过两个典型应用的分析,展示微型伺服电缸与电动夹爪配合设计的具体思路。
6.1 场景一:精密电子元器件的贴装取放
在SMT贴片机或精密装配设备中,末端执行器需要在极小的空间内完成元器件的精确取放。这类应用的特点是:工件尺寸小(通常在1-10mm范围)、精度要求高(亚毫米级)、节拍要求快(每秒完成2-4次取放)。
针对这类场景,推荐采用宇视嘉的超紧凑型微型伺服电缸(如额定推力50N、行程30mm的型号)配合微型电动夹爪(开合行程6mm、最大夹紧力10N)。两者的总长度可以控制在120mm以内,完全满足贴装头对末端空间的要求。控制策略上建议使用位置控制模式,电缸和夹爪均采用点到点的运动指令,通过优化加减速曲线确保取放过程的稳定性。
6.2 场景二:医疗耗材的自动化分拣
医疗耗材分拣场景的特点是:工件种类繁多、尺寸一致性参差不齐、卫生要求严格、人工上料节拍不稳定。这类应用对夹爪的通用性提出了更高要求,需要能够适应不同规格的试管、药瓶或包装盒。
对于这类应用,电缸行程可以适当放大(建议100-150mm)以提供更大的工作范围,夹爪则应选择可调行程的型号或配置多组可换爪头。控制策略上建议采用力位混合控制:在接近阶段使用速度控制快速响应,在夹取阶段切换到力控制模式以适应不同的工件高度和软硬程度。宇视嘉的智能电动夹爪支持内置的力-位自适应算法,能够自动调整夹紧策略以适应工件的变化。
第七章:维护保养与寿命延长
任何精密设备都需要合理的维护保养,微型伺服电缸与电动夹爪的组合也不例外。做好日常维护不仅能延长设备寿命,还能减少意外停机对生产的影响。
电缸部分的维护重点是丝杠导轨的润滑和清洁。微型滚珠丝杠或行星滚柱丝杠在长时间运行后,润滑脂会逐渐损耗,需要根据使用频率定期补充。宇视嘉建议在正常使用条件下,每运行2000小时或每三个月进行一次润滑检查和维护。
夹爪部分的维护重点是爪尖磨损和传动机构的清洁。爪尖是夹爪中最容易磨损的部位,当发现夹取稳定性明显下降时,应及时更换爪尖。对于采用丝杠传动的夹爪,还需要注意丝杠的清洁和润滑,防止异物进入影响定位精度。
此外,建议建立设备运行档案,记录每次维护的时间和内容,以及运行过程中出现过的异常情况。这些数据对于预测设备寿命和制定预防性维护计划非常有价值。
