微型伺服电缸响应速度不够快，宇视嘉高速响应方案解析

微型伺服电缸响应速度不够快，宇视嘉高速响应方案解析

在工业自动化、医疗设备、精密装配等领域，响应速度往往决定了设备的核心竞争力。一台贴片机如果推料速度跟不上节拍，整条产线的产能都会受限；一台微创手术机器人如果执行器响应滞后几毫秒，医生的精准操作就会打折扣。当你在项目中反复调试却发现微型伺服电缸的响应时间怎么也压不下去时，问题很可能不在控制算法，而在电缸本身的机械结构和驱动配置上。宇视嘉作为国内专注精密传动零部件的品牌，在微型伺服电缸的高速响应设计上积累了成熟方案，本文将系统解析影响响应速度的关键因素，并给出宇视嘉的实际解决思路。

一、响应速度为何是精密设备的生死线

很多人以为响应速度只是“快点慢点”的性能差异，但在实际应用中，它直接影响三个核心指标：产能、精度和稳定性。

从产能角度看，以电子元件贴装为例，主流贴片机的贴装速度已经达到每小时5万点以上，这意味着每次吸嘴取料、放料的周期必须控制在72毫秒以内。如果执行这个动作的微型伺服电缸响应时间就占去40毫秒，留给视觉校正和位置调整的时间就所剩无几，设备厂商不得不在精度和速度之间做出妥协。

从精度角度看，响应速度慢会导致执行器在到达目标位置时出现“ overshoot ”（超程）和“ oscillation ”（振荡）现象。典型的闭环控制系统在接收到位置偏差信号后，需要经过控制器运算、驱动器响应、电机输出力矩、机械传动、位置反馈等多个环节才能完成一次修正。任何环节的滞后都会让系统需要更多周期才能稳定，增加了定位时间和累计误差。

从稳定性角度看，高速运动的机构如果响应跟不上，会产生更大的机械冲击和振动。这不仅影响设备寿命，还会产生额外的噪声，在医疗和实验室场景中可能直接影响使用体验。

二、影响微型伺服电缸响应速度的五大因素

想把响应速度做快，首先要理解它的制约来源。综合宇视嘉工程团队的经验，影响微型伺服电缸响应速度的因素可以归结为以下五个层面：

1. 电机与驱动器的响应带宽

电机是整个系统的动力源头，其转矩响应速度直接决定了系统能达到的加速度上限。以空心杯电机为例，由于取消了铁芯叠片，其转子惯量极低，电气时间常数也短，理论上可以达到很高的响应带宽。但实际应用中，驱动器 MOSFET 的开关频率、电流环的采样周期、 PWM 分辨率等都会成为瓶颈。宇视嘉在微型伺服电缸选型时，会根据客户的周期时间要求，计算所需的电机峰值转矩和转速，确保电机规格与负载需求匹配。

2. 机械传动的刚性传递

从电机输出轴到执行端，力的传递需要经过减速装置（如行星减速机）、传动丝杠（滚珠丝杠或行星滚柱丝杠）等环节。每一个传动环节都存在柔性变形和背隙，这些“软”的因素会延迟力的传递，让系统在高速切换方向时产生滞后。宇视嘉的微型伺服电缸在传动设计环节，会优先选择高刚性、低背隙的丝杠规格，并在结构装配上保证预紧力充足，减少弹性变形对响应的影响。

3. 丝杠导程与减速比的选择

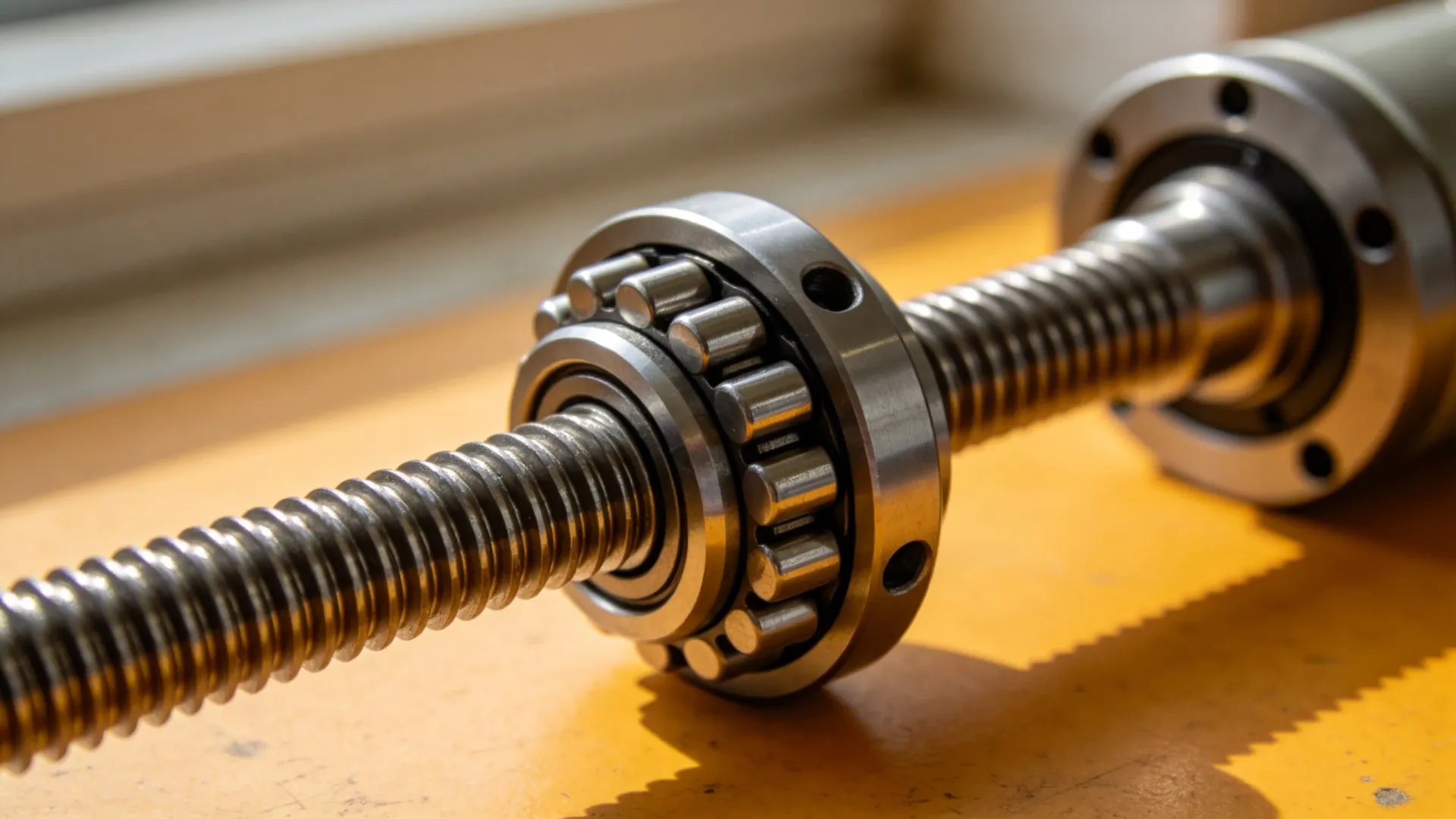

丝杠导程直接决定了电机每转一圈执行端的位移量。导程越大，同等转速下位移越快，但所需转矩也越大；导程越小，定位分辨率越高，但速度受限。行星滚柱丝杠相比传统滚珠丝杠，在保持高刚性和高承载的同时，可以实现更大的导程，这对于需要同时满足高速和重载的场景尤为重要。宇视嘉会根据客户的行程需求和周期时间，计算最优的导程和减速比组合。

4. 控制环路的采样周期与算法

现代伺服系统普遍采用三环控制架构：电流环、速度环、位置环。环路的采样周期越短，系统对偏差的响应就越及时。以宇视嘉某型微型伺服电缸为例，其电流环采样周期可以做到62.5微秒，速度环1毫秒，位置环根据分辨率要求可调。更短的采样周期意味着更高的控制精度和更快的动态响应，但也对处理器算力和通信带宽提出了更高要求。

5. 负载惯量匹配

电机转子惯量与负载惯量的比值对系统动态性能影响极大。如果负载惯量远大于电机惯量，电机的力矩大部分要用来加速自身而非负载，系统响应会明显变慢；反之如果负载惯量太小，系统刚性虽然好，但容易产生振荡。宇视嘉在选型阶段会提供惯量计算工具，帮助客户确认电机与负载的匹配是否合理，必要时建议添加机械阻尼或调整减速比。

三、宇视嘉高速响应方案的核心设计思路

针对上述影响因素，宇视嘉在微型伺服电缸的产品开发中形成了系统性的高速响应解决方案，主要从三个维度入手：硬件层面的性能优化、软件层面的参数调校、以及结构层面的刚性强化。

1. 硬件优化：高频响电机与低延迟驱动器

宇视嘉的微型伺服电缸系列采用定制化的高性能空心杯电机，转子惯量较传统有刷电机降低60%以上，电气时间常数缩短至1.5毫秒以内。搭配宇视嘉自研的微型伺服驱动器，支持最高20kHz的电流环刷新率， PWM 载波频率可达40kHz，有效减少电流纹波和转矩脉动。

在丝杠选型上，宇视嘉推荐优先考虑行星滚柱丝杠方案。相比滚珠丝杠，行星滚柱丝杠的接触线更长、承载能力更高，且没有钢球循环带来的弹性滑动，高速运行时的刚性和定位精度保持性更好。对于行程在100毫米以内的应用，宇视嘉的微型行星滚柱丝杠可以实现最高2000毫米/分钟的快速移动，同时保持微米级的定位精度。

2. 软件调校：自适应控制与前馈补偿

单纯的 PID 控制在小惯量快速定位场景下容易出现超调和振荡。宇视嘉的伺服驱动器内置自适应陷波滤波器，可以自动识别机械共振点并加以抑制，避免为了稳定性而牺牲响应带宽。

更关键的是，宇视嘉引入了速度前馈和转矩前馈控制算法。在已知目标运动轨迹的情况下，控制器可以提前输出与速度和加速度成正比的补偿量，减少跟踪误差。这意味着电机不必等到位置偏差出现才开始加速，而是在计划阶段就已经在为下一个目标状态做准备。

3. 结构强化：一体式集成与预紧设计

宇视嘉的微型伺服电缸采用电机、编码器、驱动器、丝杠一体式集成设计，省去了外部连线和接插件的延迟。驱动器和电机之间的通信采用硬线直连，指令延迟可以控制在微秒级别。

在传动结构上，宇视嘉采用双螺母预紧设计，确保丝杠螺母与丝杠本体在高速正反转换向时几乎无背隙。同时在轴承支撑端采用固定-浮动组合，既保证刚性又允许轻微的热膨胀补偿，避免高速温升导致的精度劣化。

四、微型伺服电缸高速响应选型指南

选型是实现高速响应的关键一步。选型不当，再好的硬件和算法也难以发挥。这里提供一个系统性的选型流程，供设备工程师参考。

第一步：明确运动周期要求

首先需要确定执行机构一个完整动作周期的目标时间。以推料机构为例，一次完整的推料周期包括：取料定位、快速推进、到位停留、返回原点四个阶段。假设总周期要求为80毫秒，其中留给电缸本身的纯运动时间不超过50毫秒，那么可以反推出所需的平均速度和加速度。

第二步：计算负载惯量

根据执行机构的结构图纸，计算各运动部件的质量和转动惯量。对于直线运动部件，转化为电机轴端的等效惯量需要考虑减速比平方的关系：

等效惯量 = 负载惯量 ÷ 减速比²

宇视嘉建议电机惯量与负载等效惯量的比值控制在1:10以内，如果超过1:20，系统响应会明显变慢，需要考虑加大电机规格或增加减速比。

第三步：确定丝杠规格

根据行程要求和速度要求，初步选定丝杠导程。宇视嘉提供导程从1毫米到10毫米的微型滚珠丝杠和行星滚柱丝杠，行程范围覆盖5毫米到200毫米。

如果推算出的电机转速超过8000转/分钟，需要评估丝杠的临界转速是否满足要求。临界转速的计算公式为：

临界转速 = 476,000 × d ÷ L²

其中 d 为丝杠底径（毫米）， L 为丝杠支撑间距（毫米）。安全系数建议取0.8以下。

第四步：校验转矩和功率

根据阿贝公式计算电机所需转矩：

所需转矩 = （负载力 × 导程）÷（2π × 效率）

同时考虑加速转矩需求，峰值转矩一般为稳态转矩的3-5倍。宇视嘉的微型伺服电缸样本中提供了详细的转矩-转速曲线图，可以直观判断所选方案是否在电机的工作区范围内。

五、宇视嘉高速响应微型伺服电缸典型参数对照

为了让选型过程更直观，这里整理了宇视嘉目前主推的几款适用于高速响应场景的微型伺服电缸型号及关键参数：

上表中的最大速度为电机满转速、导程最大时的理论值，实际可达速度还与负载重量、安装方式、行程等因素有关。建议在选型阶段与宇视嘉技术团队沟通，获取针对具体应用的一对一方案建议。

六、常见的高速响应问题与排查思路

即便选型正确，实际调试中仍然可能遇到响应速度不达预期的情况。以下是宇视嘉技术支持团队总结的几个高频问题及排查方向：

• 问题一：电机发热严重但速度上不去。这通常是电流限幅设置过小或散热条件不足导致的。检查驱动器中的电流保护阈值是否设置合理，电机外壳是否与金属支架充分接触导热。
• 问题二：高速运动时位置超调明显。说明系统阻尼不足或增益过高。可以尝试降低位置环增益，增加积分时间常数，或者启用驱动器中的机械共振抑制功能。
• 问题三：换向时出现短暂停顿。这往往是丝杠背隙或减速机背隙导致的。检查传动链的预紧状态，确认螺母预压量是否足够，减速机是否为零背隙规格。
• 问题四：控制指令发出后响应滞后明显。需要排查通信延迟和控制器扫描周期。确认控制指令是通过现场总线还是脉冲方式发送，检查 PLC 或运动控制器的任务周期是否过慢。

七、行业应用中的高速响应实践

理论和方法需要结合实际场景才能发挥价值。这里分享两个宇视嘉微型伺服电缸在高速响应场景中的典型应用：

案例一：半导体固晶机的顶针驱动

固晶机需要在毫秒级时间内完成芯片拾取、搬运、放置一系列动作。其中顶针驱动要求行程仅3毫米，但周期时间必须控制在15毫秒以内，且推力要稳定在5牛顿左右。

宇视嘉为该应用推荐了 Y-SGA-10 微型伺服电缸搭配定制化短行程滚珠丝杠，导程仅0.5毫米。通过电机高转速输出和优化的加减速曲线规划，实际测试周期可达12毫秒，留出了充足的余量。该方案已在国内某头部封测设备厂商实现批量导入。

案例二：医疗注射泵的精密给药机构

微量注射泵要求给药精度达到微升级别，同时需要支持多种注射速率模式。在快速推注模式下，期望流速可达5毫升/分钟，这意味着丝杠需要以恒定速度快速推进。

宇视嘉提供的 Y-SGA-20 行星滚柱丝杠方案，通过高刚性和低摩擦特性，确保了长时间运行后给药精度偏差小于1%。该方案在临床输注设备中通过了超过5000小时的可靠性测试，累计给药量误差远低于行业标准要求。

八、让响应速度成为你的竞争优势

回到开篇提到的问题：为什么你的微型伺服电缸响应速度总是不够快？经过本文的系统分析，答案已经逐渐清晰：响应速度不是一个孤立的技术指标，而是电机性能、传动设计、控制算法、结构刚性、系统匹配等多方面因素共同作用的结果。

提升响应速度不是简单的“换一台更贵的电缸”就能解决，而是需要从应用需求出发，沿着运动周期、负载惯量、丝杠规格、转矩校验的路径做系统性分析。同时要关注软件层面的调校空间，自适应控制和前馈算法的引入往往能让现有硬件发挥出超出预期的性能。

宇视嘉在精密传动领域深耕多年，不仅提供标准化的微型伺服电缸产品，更支持根据客户具体应用进行定制化开发。如果你正在为设备的响应速度问题困扰，欢迎联系宇视嘉技术团队，获取针对性的选型建议和方案评估。

当国产微型伺服电缸已经能在体积和精度上对齐进口品牌，还在苦等海外交期的理由，还能剩下几个？
