在自动化设备选型过程中，很多工程师都会被厂家提供的性能曲线图搞得一头雾水——频率响应、阶跃响应、速度-负载曲线，这些专业术语到底在说什么？自己设备需要的响应速度到底是多少？明明看参数表上的速度值达标了，实际用起来却慢得像蜗牛？别急，看懂微型伺服电缸的性能曲线，其实没有那么复杂。今天这篇文章，宇视嘉技术团队就把性能曲线掰开了揉碎了讲，让你不仅能看懂曲线，更能用曲线来指导实际选型。

一、为什么响应速度是微型伺服电缸的核心指标

在精密自动化设备中，执行机构的响应速度直接决定了设备的产能和精度。想象一下，一个高速贴片机如果因为执行器响应慢，节拍时间从0.5秒变成0.8秒，产能直接打七折；或者一台医疗检测设备因为夹爪动作迟缓，导致样本处理时间翻倍。这些看似“差一点”的速度差距，累积起来就是巨大的效率损失和成本浪费。

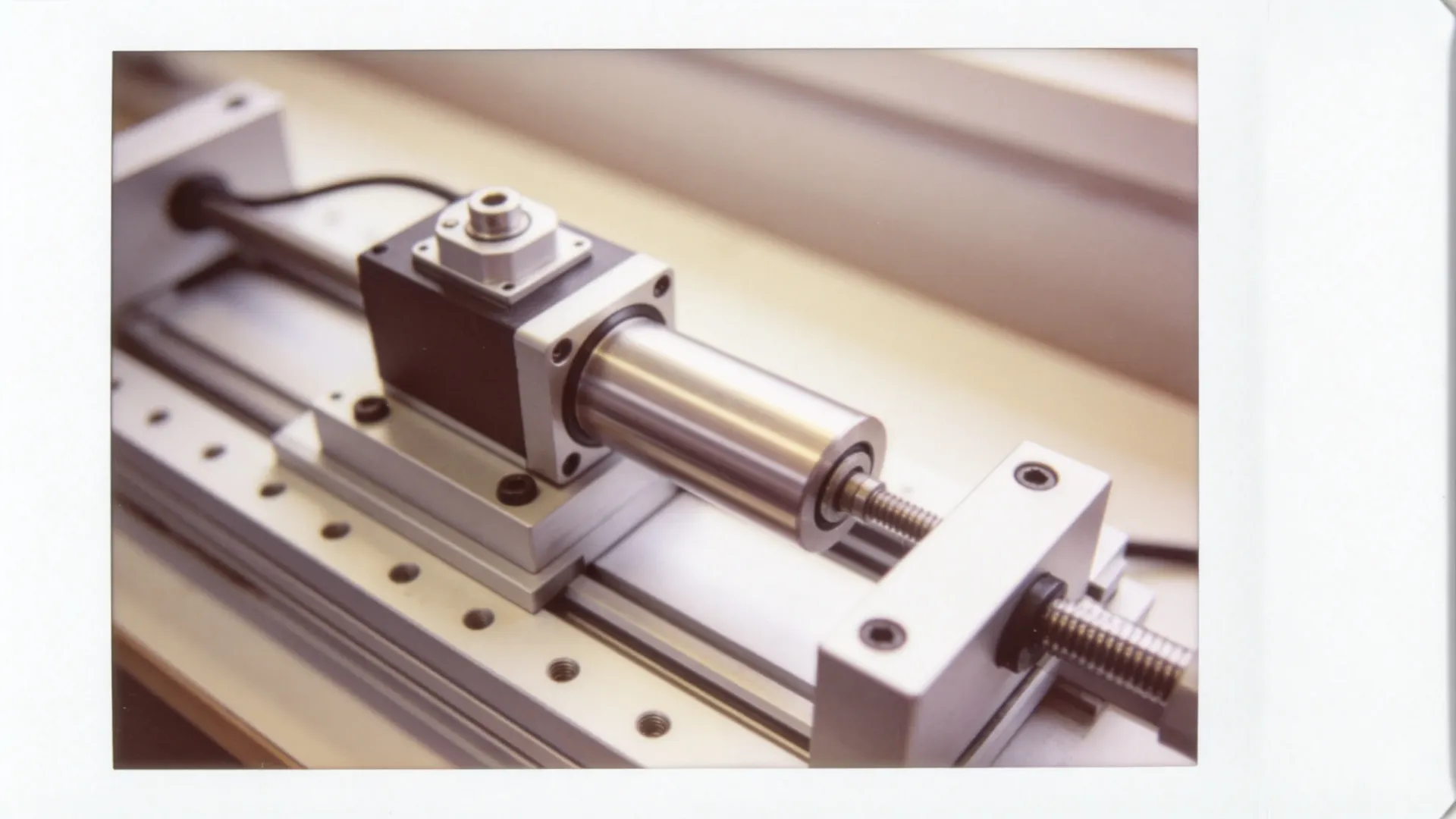

微型伺服电缸之所以被广泛应用于3C装配、半导体检测、医疗自动化、军工航天等领域，正是因为它能够在有限空间内提供精确的位置控制和快速的响应能力。但“响应快不快”这件事，不能只看厂家宣传的最高速度值——那只是理论极限。真正决定实际表现的是响应速度在负载条件下的稳定性和一致性，而这正是性能曲线要告诉你的核心信息。

1.1 响应速度的三个关键维度

判断一台微型伺服电缸的响应速度是否满足需求，需要关注以下三个维度：

• 定位时间：从指令发出到到达目标位置的完整时间，包含加速、匀速、减速全过程
• 上升时间：阶跃响应中从10%稳定值上升到90%稳定值的时间，反映系统对指令的追踪速度
• 调整时间：从阶跃响应开始到稳定在目标值±5%范围内的时间，反映系统的稳定性和抗扰动能力

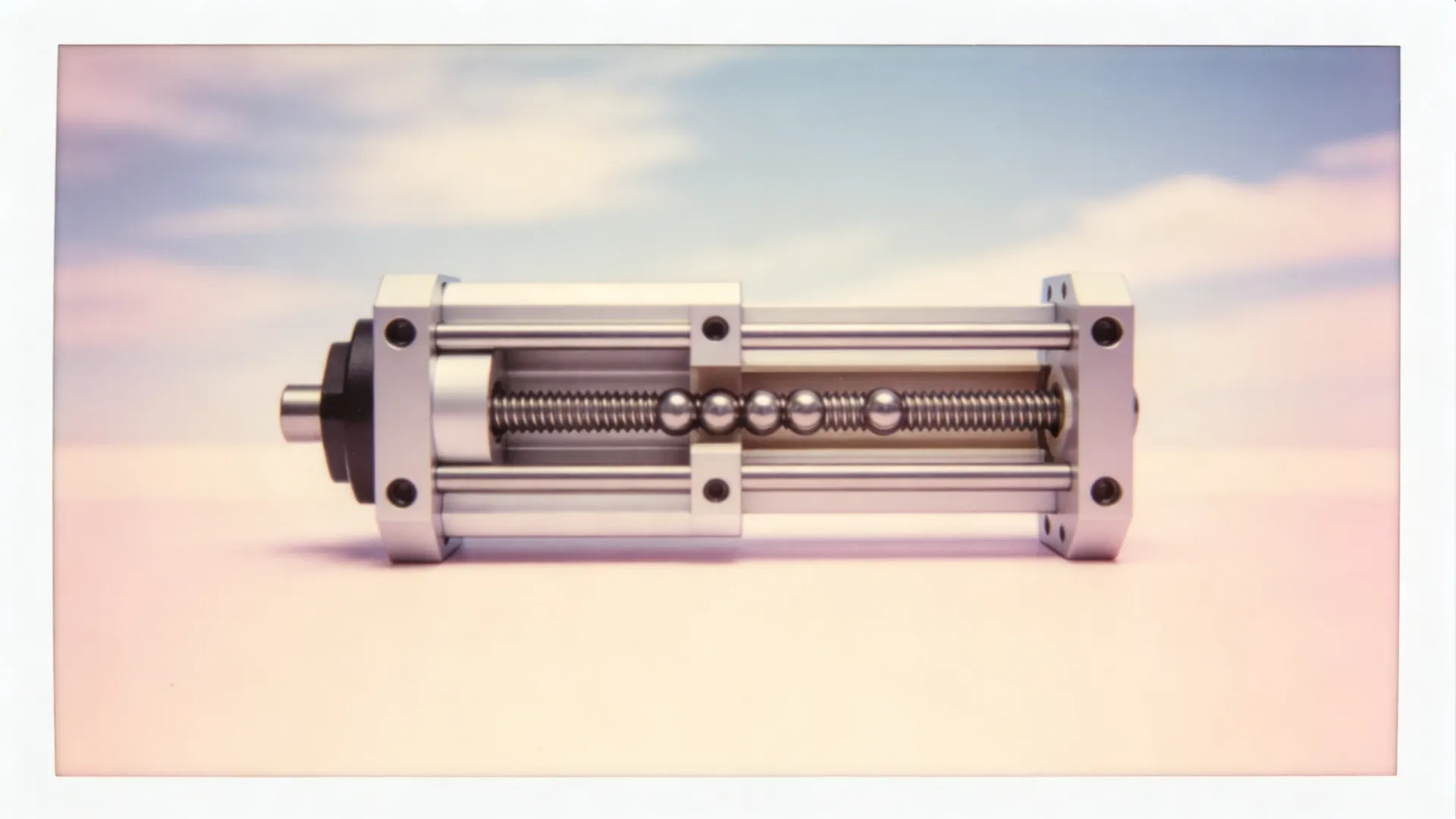

这三个指标共同决定了电缸在实际工作中的节拍表现。宇视嘉微型伺服电缸通过优化内部传动结构和控制算法，在这三项指标上均达到了行业领先水平。

二、微型伺服电缸性能曲线图解全析

性能曲线是厂家通过专业测试设备获得的电缸动态响应数据，是评估产品真实性能的最权威依据。常见的性能曲线主要有三种：频率响应曲线、阶跃响应曲线、速度-负载曲线。下面逐一拆解。

2.1 频率响应曲线：系统能跟多快的指令

频率响应曲线展示的是电缸对不同频率正弦信号的跟踪能力。横轴是信号频率（Hz），纵轴是增益（dB）和相位差（度）。

看这张图的重点在于找到“-3dB带宽”这个关键参数。当增益下降到-3dB时对应的频率，就是系统的有效工作带宽。带宽越高，说明电缸能响应的指令变化越快。比如某款微型伺服电缸的-3dB带宽是50Hz，意味着它能良好跟踪频率在50Hz以下的指令变化；超过这个频率，指令就“跟不上”了。

宇视嘉全系列微型伺服电缸的频率响应带宽经过实测验证，确保在不同负载条件下都能稳定运行。选型时，建议选择实际需求频率1.5-2倍带宽的产品，留足余量应对突发工况。

2.2 阶跃响应曲线：指令来了要多久到位

阶跃响应曲线是评估响应速度最直观的图表。它展示的是电缸对突然变化指令的位置追踪情况。

拿到一张阶跃响应曲线，重点关注三个特征：

• 上升时间：曲线从10%爬升到90%的时间，越短说明响应越快
• 超调量：曲线冲到目标值以上的幅度，超调越大说明系统越“急躁”，可能需要调参优化
• 振荡次数：曲线围绕目标值来回摆动几次才稳定，振荡越多说明系统刚性越差

对于精密定位场景，建议选择上升时间短、超调量小于5%、振荡次数不超过2次的电缸。宇视嘉微型伺服电缸经过闭环调校，阶跃响应曲线平滑稳定，超调量控制在3%以内，满足高精度定位需求。

2.3 速度-负载曲线：带多重的货能跑多快

这是选型工程师最应该关注但最容易忽略的曲线。速度-负载曲线展示的是电缸在不同负载条件下能达到的最高速度。

很多人在选型时只看空载速度，但实际应用中哪有不吃力的负载？这条曲线告诉你：当负载从0增加到额定值时，电缸的实际运行速度会如何变化。

宇视嘉某型号微型伺服电缸的速度-负载曲线显示，空载最大速度为500mm/s，但当负载达到2kg时，速度下降至350mm/s；负载4kg时，速度仅剩200mm/s。如果你的应用需要带3kg负载同时保证400mm/s以上速度，这款电缸就不满足需求，你需要选择更大推力规格的产品。

三、响应速度与负载的匹配关系

理解了性能曲线的基本含义后，下一个核心问题是：如何根据实际负载和速度需求，匹配到最合适的电缸？这需要建立负载-速度-加速度的三角关系。

3.1 负载对响应速度的影响机制

负载对电缸响应速度的影响主要体现在两个方面：

• 惯性负载：质量越大，加速和减速所需的力矩越大，响应时间越长
• 摩擦负载：运动阻力越大，保持匀速所需功率越高，极速下降

对于垂直安装的应用，还要考虑重力负载的影响。上向下运动时负载叠加，下向上运动时负载抵消，导致上下行速度不对称。宇视嘉微型伺服电缸提供双向速度曲线参考，帮助工程师充分考虑重力因素。

3.2 加速度与节拍时间的平衡

很多人以为“速度越快越好”，其实这是个误区。高速意味着高加速度，高加速度意味着大冲击力，对传动机构寿命和定位精度都有负面影响。

选型时需要根据实际节拍需求反推：假设一个动作行程50mm，要求总时间不超过0.3秒，那么平均速度需要达到167mm/s。但如果允许加减速过程占20%时间，实际匀速时间只需要0.18秒，瞬时最大速度就需要达到280mm/s。在这个基础上再考虑负载衰减，选择合适规格。

3.3 速度-加速度-负载速查表

宇视嘉技术团队整理了常用规格的速度-加速度-负载匹配速查表，供选型参考：

通过这张表可以快速定位符合速度需求的规格范围，再结合负载条件进行二次筛选。

四、如何通过性能曲线做精准选型

看懂曲线是基础，用好曲线才是目的。下面介绍一套经过宇视嘉技术团队多年实战验证的选型方法论。

4.1 选型五步法

第一步：明确运动参数。梳理应用场景的行程需求、最大运行速度、定位精度要求、循环频率。

第二步：核算负载情况。计算移动件质量、夹持负载（如有）、摩擦系数、安装方式（水平/垂直/倾斜）、动力方向与重力关系。

第三步：查速度-负载曲线。根据核算的负载值，在候选产品的速度-负载曲线上找到对应的实际速度，确认是否满足第一步的速度需求。

第四步：验算动态响应。如果应用对响应速度或节拍时间有严格要求，需要查看阶跃响应曲线，确认定位时间是否在允许范围内。

第五步：留足余量系数。考虑到实际工况的复杂性和长期使用的性能衰减，建议选择规格比计算值高20%-30%的产品，确保长期稳定运行。

4.2 常见选型误区

• 只看空载速度：实际应用中几乎没有零负载工况，空载速度参考意义有限
• 忽略加速度需求：快速启动停止的场景需要特别关注加速度参数
• 不看带宽：需要频繁变换速度方向的场景，带宽不足会导致指令跟不上
• 忽视方向差异：垂直应用不区分上下行速度差异，会导致选型偏差

4.3 实战案例：半导体固晶机选型分析

某半导体设备厂商需要为固晶机选型，要求：行程30mm，最大负载（含吸嘴和晶圆）800g，目标节拍0.35秒一个动作，要求速度不低于300mm/s，定位精度±0.05mm。

选型分析：核算负载约1kg，对应宇视嘉YWSJ-20规格。查看速度-负载曲线，1kg负载下速度约350mm/s，满足300mm/s需求。阶跃响应曲线显示该规格在1kg负载下定位时间约0.25秒，加上夹取和放置动作时间，总节拍可控制在0.35秒以内。定位精度方面，YWSJ-20重复定位精度为±0.02mm，满足±0.05mm要求。最终选择YWSJ-20方案。

五、宇视嘉微型伺服电缸性能曲线实战解读

宇视嘉作为国产精密传动领域的深耕者，全系微型伺服电缸产品在出厂前均经过严格的动态性能测试，每款产品都配有完整的性能曲线数据包，供客户选型参考。

5.1 宇视嘉性能曲线特点

• 测试条件透明：标注测试负载、电压、控制参数，方便客户复现验证
• 全系数据覆盖：提供空载、半载、满载等多工况曲线，适应不同应用场景
• 趋势预测：基于大量实测数据建立寿命模型，标注性能衰减区间
• 对比便捷：同系列不同规格曲线采用统一坐标比例，便于横向对比选型

5.2 如何获取宇视嘉产品性能曲线

宇视嘉为客户提供完整的产品技术资料包，包含性能曲线图册、选型手册、典型应用案例集。有需要的工程师可以通过宇视嘉官网或直接联系技术团队获取。所有资料均可提供PDF原文件和CAD模型，方便导入设计软件进行仿真验证。

5.3 定制化测试服务

对于有特殊需求的客户，宇视嘉还提供定制化动态性能测试服务。客户只需提供实际负载参数、运动轨迹要求，宇视嘉技术团队即可在实验室环境下进行模拟测试，出具专属性能曲线报告，确保选型万无一失。这项服务对于高端装备、医疗设备等对可靠性要求极高的领域尤为实用。

六、总结

微型伺服电缸的响应速度不是简单的“参数表数字”，而是需要在负载条件下通过性能曲线来评估的真实能力。频率响应曲线告诉你系统能跟多快的指令，阶跃响应曲线展示指令来了要多久到位，速度-负载曲线揭示带多重负载能跑多快。把这三张曲线读懂读透，再结合五步选型法，你就能绕过大多数选型坑，找到最匹配的电缸方案。

性能曲线的价值不仅在于选型阶段，更在于为设备调试提供参考基准。当你拿到一台电缸的实测曲线时，实际调试中遇到任何异常——比如响应变慢、振荡加剧、速度衰减——都可以回溯到曲线数据中寻找原因。理解性能曲线，是每一个追求精密控制的工程师必备的硬技能。

如果你想第一时间拿到宇视嘉微型伺服电缸的详细性能曲线图册，或者有具体的选型问题需要技术团队协助分析，欢迎直接联系宇视嘉！我们提供免费的技术咨询和样品测试服务，帮你找到最优的传动解决方案。
