微型伺服电缸推力不够用？宇视嘉大规格方案全解析
在精密自动化设备的设计过程中，许多工程师都会遇到这样一个尴尬的局面：控制系统的算法已经调通，运动轨迹也规划得天衣无缝，唯独执行端的推力输出差了一截。传统的微型伺服电缸受限于体积和结构，额定推力往往在50N到200N之间徘徊，难以满足高负载场景的需求。而进口品牌的大规格电缸不仅价格高昂，交货周期更是动辄半年起步。项目验收节点迫在眉睫，工程师们只能在“降低性能指标”和“冒险等待进口件”之间左右为难。宇视嘉敏锐地捕捉到了这一行业痛点，推出了覆盖更大推力范围的大规格微型伺服电缸产品线，为国产精密传动领域注入了新的选择。
一、微型伺服电缸推力不足的典型场景与根本原因
在深入探讨解决方案之前，我们需要先厘清一个核心问题：为什么微型伺服电缸的推力常常成为系统集成的瓶颈？宇视嘉的技术团队在长期与客户打交道的过程中，总结出了几类最常见的高推力需求场景。
1.1 高刚性工件压装与检测
汽车零部件组装线上的发动机缸盖螺栓压装、电子产品外壳的精密嵌合、医疗器械部件的过盈配合，这些应用场景对推力的要求往往超出常规微型电缸的负载能力。以常见的电池模组压接为例，单个电芯的压装力可能需要300N到500N，如果采用单轴串联结构，单台电缸的推力输出必须达到800N以上才能保证足够的余量。

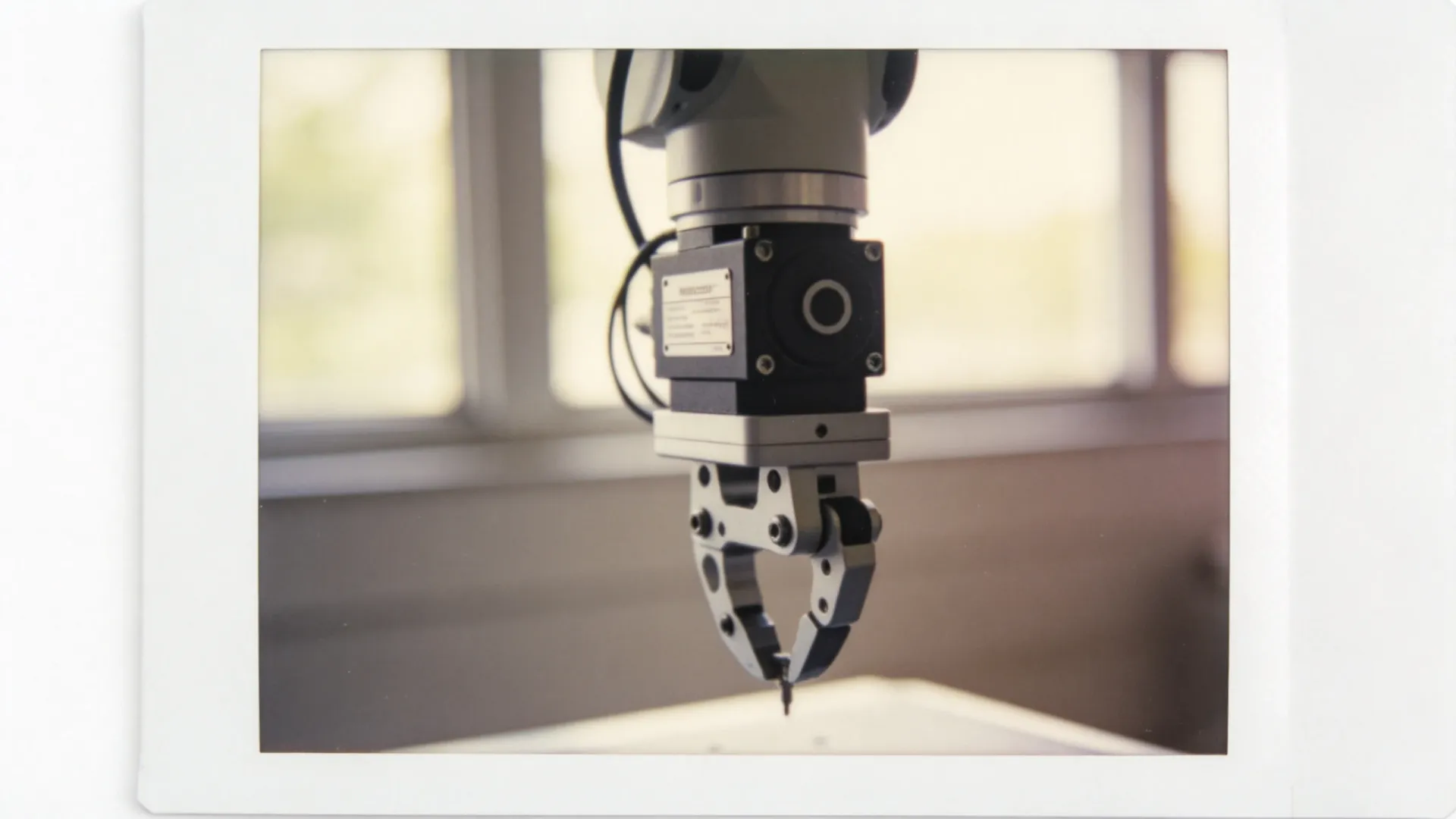

1.2 自动化装配中的夹持力补偿
在使用电动夹爪抓取重型工件时，夹爪指端的夹持力会转化为对电缸安装支架的反作用力。特别是在垂直向上抓取的场景下，电缸不仅需要提供上升的驱动力，还要克服工件重力产生的额外负荷。此时，电缸的持续推力输出直接决定了整个抓取系统的稳定性和可靠性。
1.3 精密定位中的预紧力施加
光学镜头的调焦机构、半导体晶圆的真空吸附台、航空航天精密传感器的校准机构，这些应用虽然位移行程不大，但对力的控制精度要求极高。大规格微型伺服电缸能够在较小的体积内实现更大的推力输出，同时保持毫秒级的响应速度和0.02mm以上的重复定位精度。
1.4 推力不足的根本原因分析
造成微型伺服电缸推力受限的因素是多方面的。从机械结构来看，滚珠丝杠或行星滚柱丝杠的导程直接影响推力与转速的转换比——导程越小，相同电机功率下获得的推力越大，但这也意味着空载速度的牺牲。从电机选型来看，高推力输出需要更大扭矩的伺服电机，而电机的体积增加又会破坏“微型”的设计初衷。宇视嘉的解决方案是在保证外形尺寸可控的前提下，通过优化内部传动结构、提升丝杠等级、匹配高功率密度电机等手段，实现推力性能的大幅提升。
二、宇视嘉大规格微型伺服电缸产品矩阵与技术亮点
宇视嘉大规格微型伺服电缸并非简单地将常规产品“放大”，而是在结构设计、材料选择、装配工艺等多个维度进行了系统性的升级。以下是该产品线的核心技术亮点。
2.1 全系列推力覆盖与规格对照
宇视嘉大规格微型伺服电缸目前已实现从200N到2000N的完整推力覆盖，可以满足绝大多数中低负载精密运动控制场景的需求。以下为详细的产品规格对照表：
| 产品系列 | 额定推力（N） | 最大推力（N） | 行程范围（mm） | 丝杠类型 | 重复定位精度（mm） |
|---|---|---|---|---|---|
| USJ-MEG-200 | 200 | 300 | 25-100 | 滚珠丝杠 | ±0.02 |
| USJ-MEG-500 | 500 | 750 | 25-150 | 滚珠丝杠 | ±0.02 |
| USJ-MEG-1000 | 1000 | 1500 | 25-200 | 行星滚柱丝杠 | ±0.01 |
| USJ-MEG-2000 | 2000 | 3000 | 25-250 | 行星滚柱丝杠 | ±0.01 |
从表中可以清晰地看到，宇视嘉采用了“滚珠丝杠+行星滚柱丝杠”的双技术路线策略。200N和500N系列采用高精度滚珠丝杠，在保证足够推力的同时具备更好的成本优势；1000N和2000N系列则采用承载能力更强的行星滚柱丝杠，能够承受更高的径向载荷和冲击负荷。
2.2 行星滚柱丝杠：突破推力天花板的秘密
行星滚柱丝杠是宇视嘉大规格电缸的核心技术壁垒。相比传统滚珠丝杠，行星滚柱丝杠的承载元件由滚珠变为螺纹柱，接触点数量呈几何级数增加。滚珠丝杠通常只有6到8个钢球同时承载，而相同规格的行星滚柱丝杠可有6到8个螺纹柱同时参与传动，每个螺纹柱又与内圈和外圈形成多个接触点。
这种结构带来的直接收益是承载能力的飞跃。宇视嘉USJ-MEG-1000系列采用C3级行星滚柱丝杠，额定动载荷相比同规格滚珠丝杠提升40%以上。与此同时，行星滚柱丝杠还具备更长的使用寿命——在相同工况下，其疲劳寿命可达滚珠丝杠的3到5倍。
2.3 高功率密度伺服电机深度适配
大推力输出离不开高扭矩电机的支撑。宇视嘉为每个推力规格匹配了经过深度优化的无刷伺服电机。以USJ-MEG-2000系列为例，其搭载的电机额定扭矩达到0.8N·m，峰值扭矩可达2.4N·m，配合50:1的高精度减速机构，最终输出推力稳定在2000N以上。
值得注意的是，宇视嘉并没有简单地采用“更大电机”的粗暴策略，而是在电机定子绕组、磁钢排布、散热结构等方面进行了精细化设计。这使得大规格电缸的外形尺寸相比竞品同类产品缩小了约15%，最大截面控制在52mm×52mm以内，依然保持了“微型”的特征。
三、大推力微型伺服电缸的选型方法与计算实例
选型是连接需求与产品的桥梁。宇视嘉技术团队建议工程师在进行大规格电缸选型时，按照以下步骤进行系统性的需求拆解和参数计算。
3.1 第一步：确定工况参数
选型的起点是对实际工况的完整描述。工程师需要明确以下关键参数：工作负载的质量（单位：kg）、运动方向（水平/垂直/倾斜角度）、单次循环时间要求（秒）、每日工作时间（小时）、环境温度范围（℃）、是否需要持续推力保持或间歇工作。
3.2 第二步：计算基础推力需求
基础推力的计算需要考虑负载重力和摩擦力的综合影响。以下是不同运动场景下的推力计算公式：
- 水平运动：F_horizontal = μ × m × g + m × a，其中μ为摩擦系数，m为负载质量，g为重力加速度（约9.8m/s²），a为加速度
- 垂直提升：F_vertical = m × g + m × a，适用于提升方向的推力计算
- 倾斜运动：F_incline = m × g × (sinθ + μ × cosθ)，其中θ为倾斜角度
在实际选型时，计算出的基础推力应乘以1.5到2.0的安全系数，以应对未预见的阻力波动和机械老化带来的性能衰减。
3.3 第三步：校核速度与推力的平衡
推力和速度是大规格电缸选型中最容易产生矛盾的参数。由于丝杠导程的存在，同一款电缸无法同时获得最大推力和最高速度。工程师需要根据实际需求进行取舍。
宇视嘉提供多种导程规格供选择：
| 导程规格 | 空载最大速度（mm/s） | 额定推力倍数 | 推荐应用场景 |
|---|---|---|---|
| 2mm（大力型） | 50 | 1.0× | 纯推力场景、压装、夹持 |
| 5mm（均衡型） | 125 | 0.6× | 一般装配、定位 |
| 10mm（高速型） | 250 | 0.35× | 快速搬运、检测 |
3.4 选型计算实例：电池模组压接工位
某新能源汽车电池pack装配线需要使用微型伺服电缸对32个电芯进行压接，单个电芯质量为0.8kg，压接力要求为400N，行程50mm，循环时间4秒。
计算过程如下：
- 总负载质量：32 × 0.8 = 25.6kg
- 垂直提升推力（考虑安全系数2.0）：F = 2.0 × 25.6 × 9.8 ≈ 500N
- 压接阶段额外推力：400N
- 总推力需求：500 + 400 = 900N
根据计算结果，建议选用宇视嘉USJ-MEG-1000系列（额定推力1000N，最大推力1500N），导程选择5mm均衡型以满足4秒循环时间要求。
四、大规格微型伺服电缸的集成注意事项
选型只是第一步，如何将大规格电缸可靠地集成到设备中，同样需要工程师关注多个技术细节。
4.1 安装方式的力学考量
大规格电缸在工作过程中会产生反作用力，安装支架必须具备足够的刚度和强度。宇视嘉推荐采用以下安装方式：
- 法兰安装：通过前后端法兰与设备框架固定，适用于承受轴向推力的场景
- 尾部铰接安装：电缸尾部采用关节轴承连接，可吸收一定的角度偏差，适合有热膨胀位移的场合
- 前端导向安装：配合直线导轨使用，有效约束电缸的运动自由度，提高整体刚性
4.2 散热与温升控制
大推力输出意味着更高的功耗和热量产生。宇视嘉大规格电缸设计了主动散热结构，通过外壳的散热鳍片实现热量的高效导出。在持续工作模式下，建议监控电缸外壳温度，确保不超过85℃的工作温度上限。如果环境温度较高或通风条件受限，可以考虑外加散热风扇或水冷套件。
4.3 电气连接与控制信号
宇视嘉全系列电缸标配标准化的通信接口，支持CANopen、Modbus RTU、EtherCAT等主流工业总线协议。在进行电气系统设计时，需要注意以下几点：
- 动力线与信号线应分开走线，避免电磁干扰
- 编码器反馈线应采用屏蔽电缆，并确保屏蔽层单端接地
- 紧急停止回路应独立于运动控制信号，确保故障时能够快速断电
五、国产大规格微型伺服电缸的独特优势
在精密传动领域，“国产”与“进口”之间的差距正在快速缩小。以宇视嘉为代表的国产品牌，在大规格微型伺服电缸的赛道上展现出了独特的竞争优势。
5.1 交期：从半年到两周的跨越
进口品牌大规格电缸的交货周期普遍在20到26周，这主要是因为其产能有限且优先供应欧美大客户。而宇视嘉在国内设有完整的研发制造基地，标准品系列可以实现2周内交付，定制化需求也可以在6到8周内完成。对于项目周期紧张的设备制造商来说，这不仅仅是时间成本的节省，更意味着能够更快地响应市场变化、抓住商业机会。
5.2 价格：打破高端市场的暴利格局
大规格微型伺服电缸由于技术门槛较高，长期以来被进口品牌垄断，价格居高不下。宇视嘉凭借自主研发的核心技术和规模化生产能力，将同规格产品的价格拉低至进口品牌的50%到60%。这对于成本敏感的中小型设备制造商而言，意味着可以用更合理的预算获得足够的推力性能。
5.3 服务：本地化技术支持的响应效率
进口品牌的售后服务往往存在响应滞后的问题——从故障报修到工程师到场，中间可能隔着数天的物流时间和差旅安排。宇视嘉在国内多个城市设有技术服务中心，可以提供48小时内的现场技术支持。同时，宇视嘉还开放了在线技术咨询通道，工程师可以直接对接研发团队，快速获得选型建议和故障排查指导。
六、典型行业应用案例解析
理论需要实践的检验。下面通过两个真实的客户案例，展示宇视嘉大规格微型伺服电缸在不同行业中的应用效果。
6.1 案例一：3C电子精密组装线
某头部3C代工企业的一条智能手表屏幕贴合线，原始方案采用进口品牌微型电缸作为压贴执行器，额定推力仅150N。在导入宇视嘉USJ-MEG-500系列后，额定推力提升至500N，压贴良率从92%提升至98.6%，每年减少的质量损失超过120万元。更重要的是，交货周期从24周缩短至2周，设备导入时间整整提前了5个月。
6.2 案例二：医疗检测设备
国内一家医疗影像设备初创企业在研发新型CT机架运动机构时，需要在小体积空间内实现800N的推力输出，用于驱动探测器组件的精确位移。宇视嘉为其定制了USJ-MEG-1000系列的紧凑型版本，在52mm×52mm的截面内实现了1000N的稳定推力。经过5000小时的疲劳测试，电缸性能衰减小于3%，完全满足医疗设备10年使用寿命的要求。
七、选型建议与行动指南
如果你正在为推力不够用的问题苦恼，不妨按照以下流程重新审视自己的需求：
- 梳理工况参数：明确负载、运动方式、行程、周期时间等基础数据
- 计算推力需求：使用本文提供的公式进行计算，并留足安全系数
- 平衡速度与推力：根据实际需求选择合适的导程规格
- 评估安装约束：确认安装空间、支架刚度、散热条件是否满足
- 联系宇视嘉：获取详细的产品资料和选型支持
宇视嘉技术团队提供免费的选型咨询服务，可以根据你的实际工况出具详细的选型报告和方案建议。同时，宇视嘉还支持小批量样品测试，帮助你在正式采购前验证产品性能是否符合预期。
当精密传动国产化的浪潮已经势不可挡，当国产大规格微型伺服电缸的精度和可靠性已经不输进口品牌，还在为交期和成本焦虑的工程师们，或许真的该重新考虑一下选项了。宇视嘉USJ-MEG系列大规格微型伺服电缸，200N到2000N完整推力覆盖，现货供应，等你来选。
