微型伺服电缸行程不够 宇视嘉长行程方案来了
在自动化设备设计领域，有一个让工程师头疼多年的"隐形杀手"——行程不足。当你在有限空间里塞下一个微型伺服电缸，满心欢喜以为能搞定精密定位，结果一调试才发现有效行程差那么几毫米。改结构？时间来不及。换更大行程的电缸？安装空间根本容不下。于是无数个项目就这样卡在"最后一公里"的行程问题上，进退两难。宇视嘉最新推出的长行程微型伺服电缸系列，正是为解决这一行业痛点而来。
一、为什么你的微型伺服电缸总是行程不够
很多工程师在选型阶段就埋下了行程不足的隐患。微型伺服电缸通常体积受限，传统设计思路是"够用就行"，导致实际使用时才发现——样品测试阶段行程勉强够用，但一旦加上安全行程余量、考虑安装误差、预留调试裕量，原本"刚刚好"的行程立刻捉襟见肘。
1.1 行程计算中的"隐性损耗"
实际应用中，微型伺服电缸的有效行程并非等于样本上的标称行程。在计算过程中，至少有以下几个"隐形损耗"需要考虑：
- 安全行程：为防止撞机事故，通常需要预留行程两端的缓冲区间，单侧约5%-10%的行程被"吃掉"
- 安装误差：设备组装公差、安装面平面度等因素，可能造成3%-5%的有效行程损失
- 调试余量：设备调试阶段需要反复调整极限位置，没有余量意味着每次调整都要改程序
- 夹具厚度：电动夹爪等执行器安装在电缸前端时，需要额外考虑夹具本身的厚度占用
假设一款标称100mm行程的微型伺服电缸，上述损耗叠加后，有效可用行程可能只剩下70-80mm。对于本就空间紧凑的医疗检测设备、精密装配工装、自动化分拣系统而言，这20%-30%的"蒸发"，往往是压垮项目的最后一根稻草。
1.2 传统长行程方案的三大硬伤
既然行程不够是普遍痛点，市场上是否存在现成长行程解决方案？答案是：有，但代价不小。目前行业内的长行程方案存在三个核心问题：
硬伤一：体积暴涨。传统丝杠传动结构中，行程增加意味着丝杠长度增加，整机长度相应拉长。很多所谓"长行程"电缸的长度往往是短行程的2-3倍，根本装不进原有的机台。
硬伤二：精度下降。行程增大后，丝杠的刚性误差、螺距累积误差会成比例放大。短行程能做到±0.02mm重复定位精度的电缸，长行程版本可能只能做到±0.05mm，这让精密应用场景望而却步。
硬伤三：寿命缩短。长行程运行意味着丝杠螺母需要更频繁地往复运动，润滑状态更复杂，预期寿命往往只有短行程版本的60%-70%，后期维护成本陡增。
二、宇视嘉长行程方案的技术突破
针对上述行业痛点，宇视嘉研发团队从传动结构、材料工艺、润滑系统三个维度进行系统性创新，推出了全新长行程微型伺服电缸系列。该系列产品在保持与短行程版本相同安装尺寸的前提下，实现了30%-50%的行程提升，同时将精度损失控制在可接受范围内。
2.1 传动结构的革新设计

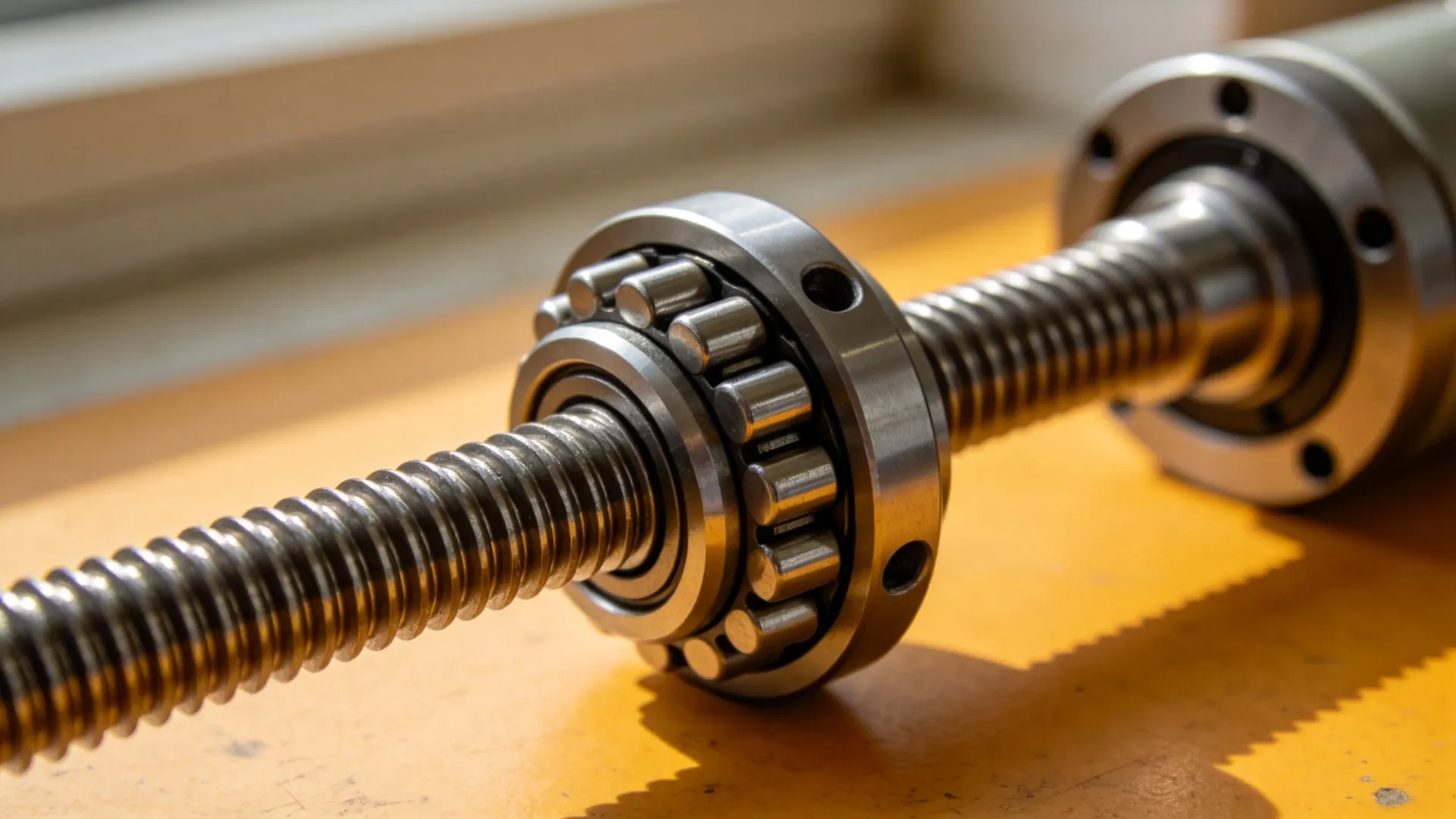

宇视嘉长行程方案的核心突破在于传动效率的优化。传统微型伺服电缸普遍采用滚珠丝杠或滑动丝杠，行程增加后传动效率衰减明显。宇视嘉在新系列中大规模应用了行星滚柱丝杠技术，这一在精密机床领域成熟多年的传动方案，首次被成功"微型化"并应用于电缸产品。
行星滚柱丝杠相比传统滚珠丝杠具有三大优势：接触点数量增加3-5倍，承载能力大幅提升；滚柱与丝杠的接触为线接触而非点接触，寿命延长2-3倍；螺母可以设计得更紧凑，为整机小型化腾出空间。
2.2 材料与工艺的协同进化
长行程电缸对材料的要求更为苛刻。宇视嘉与上游材料供应商联合开发了专用的渗碳轴承钢，经特殊热处理后，丝杠表面的硬度均匀性和心部韧性达到最佳平衡点。在精密研磨环节，采用了多道次超精磨工艺，确保丝杠全长范围内的螺距一致性。
特别值得一提的是，宇视嘉长行程系列创新性地采用了分段预紧结构。这一设计将丝杠分成若干区段，每段独立施加预紧力，既保证了整体的刚性，又避免了长行程运行时因热膨胀导致的精度漂移。
2.3 智能润滑系统的加持
润滑不足是长行程电缸寿命缩短的重要原因。宇视嘉为长行程系列配备了自主研发的微量间歇式润滑系统，通过精确控制每次润滑的油量和间隔周期，实现了润滑剂的高效利用。据实测数据，该润滑系统使电缸在额定工况下的维护周期延长至原来的1.5倍。
三、长行程微型伺服电缸选型完全指南
选型是连接需求与产品的关键桥梁。对于长行程微型伺服电缸的选型，需要综合考虑负载、速度、精度、行程、安装方式五大核心参数。下面我们逐项拆解选型要点。
3.1 行程需求的精准计算方法
行程选型不能简单地"够用就行"，建议按照以下公式进行精确计算：
需求行程 = 工作行程 + 安全行程A + 安全行程B + 安装余量 + 调试余量
其中，工作行程是指完成具体任务所需的最小位移量；安全行程A和B分别对应两端的防撞缓冲区间，建议各取标称行程的5%；安装余量用于补偿安装误差，通常取5-10mm；调试余量根据设备调试频率确定，频繁调整的工装建议预留10%-15%。
完成上述计算后，向上取整到标准行程规格。宇视嘉长行程系列提供50mm、75mm、100mm、150mm、200mm五种标准行程，覆盖绝大多数应用场景。
3.2 负载与推力的匹配原则
负载是选型的第二大要素。需要注意的是，负载并非一成不变——不同的安装姿态、不同的运动方向，实际能承受的负载差异很大。建议按照以下优先级进行评估：
- 垂直负载（电缸垂直安装时克服重力）：这是最严苛的工况，需要校核推杆在垂直状态下的额定负载
- 水平负载：通常可以承受更高的负载，但需要考虑导轨支撑和振动问题
- 侧挂负载：需要额外的法兰或支架支撑，选型时要确认安装面的承载能力
宇视嘉长行程系列的额定推力从50N到500N不等，选型时应使额定推力大于实际最大推力的1.5倍以上，为过载保护和寿命衰减预留裕量。
3.3 速度与加速度的关键参数
长行程应用往往涉及更大的运动幅度，速度参数变得尤为重要。宇视嘉长行程系列的速度范围为5-200mm/s，加速度可调范围为100-2000mm/s²。在选型时需要关注以下几点：
首先，行程越长，启停瞬间的冲击越大。对于精密定位应用，建议将加减速度设置在500mm/s²以下，并通过软启动参数平滑速度曲线。其次，高速长行程运行时，需要评估惯性负载对定位精度的影响。宇视嘉全系列支持闭环控制，可通过实时调节确保定位精度不随速度变化而恶化。
3.4 精度等级的合理选择
精度选型需要平衡性能与成本。宇视嘉长行程系列提供P级（精密级）和H级（高精度级）两个精度等级：
| 精度指标 | P级（精密级） | H级（高精度级） |
|---|---|---|
| 重复定位精度 | ±0.03mm | ±0.015mm |
| 定位精度 | ±0.08mm | ±0.04mm |
| 适用行程范围 | ≤200mm | ≤150mm |
| 典型应用 | 一般装配、移载 | 精密定位、检测 |
对于大多数自动化应用场景，P级精度已经能够满足要求；只有在对精度有严苛要求的半导体设备、医疗影像、精密测量等领域，才建议选用H级产品。
四、实战案例：三个行业的长行程电缸应用
4.1 医疗检测设备：核酸提取仪的移液臂改造
某分子诊断设备厂商在升级其全自动核酸提取仪时遇到了棘手问题：原有的移液臂采用气缸驱动，行程仅有40mm，无法满足新版试剂盒要求的60mm移液距离。改用电机驱动的话，安装空间只够容纳宽度30mm的电缸。
宇视嘉技术团队介入后，推荐了型号UES05-75L（75mm行程、50N推力、28mm宽度）的长行程微型伺服电缸。改造后的移液臂不仅满足了行程需求，还实现了速度的精确控制——低速移液避免液体溅出，高速回位提升整体效率。设备节拍从原来的15分钟/批次缩短到12分钟/批次，产能提升20%。
4.2 精密装配：摄像头模组的AA调焦工装
手机摄像头模组生产中的AA（Active Alignment，主动对准）工装，对定位精度要求极高。某摄像头模组厂商的AA工装需要在35mm的行程范围内完成芯片与镜头的相对位置调整，同时保持±0.02mm的重复定位精度。
这一需求让传统的短行程电缸难以胜任——行程裕量不够，精度也勉强达标。宇视嘉为该客户定制了UES10-50H型长行程电缸，在50mm行程内实现了±0.015mm的重复定位精度。更为关键的是，该电缸支持位置、速度、推力三闭环控制，可以实时监测调焦过程中的接触力，避免对精密光学元件造成损伤。
4.3 自动化分拣：电商包裹的视觉定位抓取
在电商小件分拣场景中，抓取头的上下行程直接决定了分拣效率。某物流装备集成商发现，其分拣机受限于现有机架结构，只能为抓取单元预留80mm的垂直行程空间，而实际抓取动作需要60mm的位移。
宇视嘉长行程微型伺服电缸在此找到了用武之地。型号UES20-100L以100mm的标称行程（实际可用85mm）完美覆盖了需求，并且凭借行星滚柱丝杠的高刚性，实现了每秒3次的快速往复运动。该分拣机最终达到每小时1200件的吞吐量，误检率控制在0.3%以内。
五、宇视嘉长行程系列的全系参数速查
为方便工程师快速选型，以下列出宇视嘉长行程微型伺服电缸的全系标准参数对比：
| 型号 | 行程(mm) | 额定推力(N) | 重复精度(mm) | 最大速度(mm/s) | 安装宽度(mm) |
|---|---|---|---|---|---|
| UES05-75L | 75 | 50 | ±0.03 | 150 | 28 |
| UES10-100L | 100 | 100 | ±0.03 | 120 | 36 |
| UES20-150L | 150 | 200 | ±0.04 | 100 | 45 |
| UES30-200L | 200 | 300 | ±0.05 | 80 | 56 |
| UES50-200H | 200 | 500 | ±0.03 | 60 | 70 |
所有型号均支持Modbus RTU、CANopen、EtherCAT三种主流通讯协议，并提供标准化的I/O接口，可直接对接西门子、三菱、倍福等主流PLC系统。
六、安装与调试的避坑指南
6.1 安装环节的五大注意事项
即使是性能优异的长行程电缸，如果安装不当，也会严重影响其发挥。以下是宇视嘉技术团队总结的安装避坑要点：
- 安装面平面度：安装面的平面度应优于0.05mm/100mm，平面度不足会导致运行过程中产生侧向分力，加速丝杠磨损
- 同轴度要求：电缸轴线与负载运动轨迹的同轴度应控制在0.1mm以内，偏差过大会产生额外的摩擦阻力和精度损失
- 预紧力控制：法兰安装时的螺栓预紧力应均匀分布，建议采用对角紧固的方式逐步加力
- 电缆敷设：编码器和动力电缆应与动力线缆保持一定距离，避免电磁干扰影响控制信号
- 初始润滑：新机出厂虽有预润滑，但建议在首次运行100小时后补充润滑脂，以获得最佳寿命
6.2 调试阶段的速度曲线优化
长行程电缸的调试与短行程有所不同。由于位移距离更大，加减速过程对整体节拍的影响更显著。建议采用S型或梯形速度曲线，避免矩形速度曲线带来的冲击。
宇视嘉电缸支持通过参数配置调整速度曲线的加减速特性。对于响应要求高的场景，可以增大加加速度（jerk）值以缩短加减速时间；对于平稳性要求高的场景，则应降低加加速度，使速度变化更加平滑。
七、常见问题解答
Q1：长行程电缸的寿命与短行程相比如何？
采用行星滚柱丝杠技术的宇视嘉长行程系列，在相同工况下的额定寿命与短行程版本基本持平，约为5000小时或10亿次往复（取先到者）。实际寿命受负载率、运行速度、环境温度等因素影响较大。
Q2：能否定制非标行程？
宇视嘉支持非标行程定制服务，定制范围为标准行程的80%-120%。例如UES10系列可以在80-120mm之间定制任意行程。超出此范围需要重新开模，周期较长且有最小起订量要求。
Q3：长行程电缸的发热问题如何解决？
长行程连续运行时的温升是需要关注的问题。宇视嘉全系列产品内置温度传感器，可实时监测壳体温度并提供过温保护。对于高发热场景，建议降低占空比或加装外部散热片。
Q4：电缸能否实现防尘防水？
标准产品防护等级为IP40，可满足一般工业环境使用。对于有防水、防尘、防油雾需求的应用，宇视嘉提供IP65防护等级的定制版本。
八、行动建议
行程不足的问题，本质上是需求与方案之间的信息不对称。当你在选型阶段多花一小时进行精确的行程计算，往往就能避免项目后期数天的返工和数万元的损失。宇视嘉长行程微型伺服电缸的出现，为工程师们提供了一个"鱼与熊掌兼得"的选择——在紧凑的安装空间内，获得更大的有效行程。
如果你正在为某个项目的行程问题而困扰，或者希望了解更多关于长行程电缸的选型细节，欢迎联系宇视嘉技术团队。我们提供免费的技术咨询和样品试用服务，帮助你找到最优的传动解决方案。
