微型伺服电缸行程规格全解析：从选型误区到精准匹配的实战指南
一台视觉检测设备在量产线上跑了三个月，突然出现定位漂移——拆开一看，电缸行程余量不足，丝杠已经磨损到极限。项目延期、客户端罚款、重新选型……一次"差不多就行"的行程估算，足以让整个项目崩盘。在宇视嘉接触到的上千个选型咨询中，行程规格选错是导致设备故障排名第一的人为因素。这篇文章，我们就把微型伺服电缸行程这件事，从原理到参数，从误区到实战，一次讲透。
第一章：为什么行程规格是微型伺服电缸选型的第一道关
很多工程师在选型时，第一反应是看扭矩、看速度、看精度，却把"行程"当成一个简单的长度数字。但实际上，行程规格背后牵连的是整套传动系统的稳定性。
1.1 行程决定电缸的工作空间边界
微型伺服电缸不同于气缸，它的行程是丝杠导程的整数倍离散值，不是任意可调的。宇视嘉技术团队在《微型传动选型白皮书》中指出，行程选择直接决定了电缸的安装空间、运动包络以及丝杠总长。行程选短，设备无法完成动作；行程选长，又会牺牲动态响应、增加惯量、抬高成本。
1.2 行程与寿命的强关联性
丝杠的额定寿命按行程次数和行程长度综合计算。行程越长，每次往复的磨损面积越大；行程越短，单位时间内换向次数越高，丝杠承受的交变载荷越频繁。所以"行程越小越好"或"行程越大越保险"这两种极端想法，都是选型误区。
1.3 行业数据：国产电缸行程规格已实现全场景覆盖
过去国内厂商只能做几个固定行程，而宇视嘉目前的微型伺服电缸行程规格已覆盖5mm到300mm全段位，配合行星滚柱丝杠副，可实现0.01mm的重复定位精度。这意味着，国产件在行程覆盖度上已经不输主流进口品牌。
第二章：微型伺服电缸行程规格的基础认知
在进入选型之前，必须先搞清楚几个核心概念，否则后面的参数对照表对你而言只是数字。
2.1 什么是有效行程
有效行程是指电缸推杆（或滑块）实际可以移动的距离，不包含两端的安全缓冲距离。宇视嘉在产品手册中标注的行程均为有效行程，用户在结构设计时需额外预留两端各2~5mm的机械安全空间。
2.2 什么是安全行程与极限行程
安全行程是电缸内部限位开关、缓冲结构允许的最大活动范围；极限行程则是丝杠物理结构决定的不可越界长度。在选型表中看到的"行程"通常是有效行程，但安装空间必须按极限行程计算，否则在极限位置可能发生机械干涉。
2.3 行程的离散性与定制化
微型伺服电缸的行程是由丝杠导程与螺纹有效圈数决定的，因此通常以5mm或10mm为步长离散分布。宇视嘉支持非标行程定制，最小步长可做到1mm，定制周期一般在7~15个工作日，完美适配特殊工艺设备。
2.4 单端行程与双端行程的区别

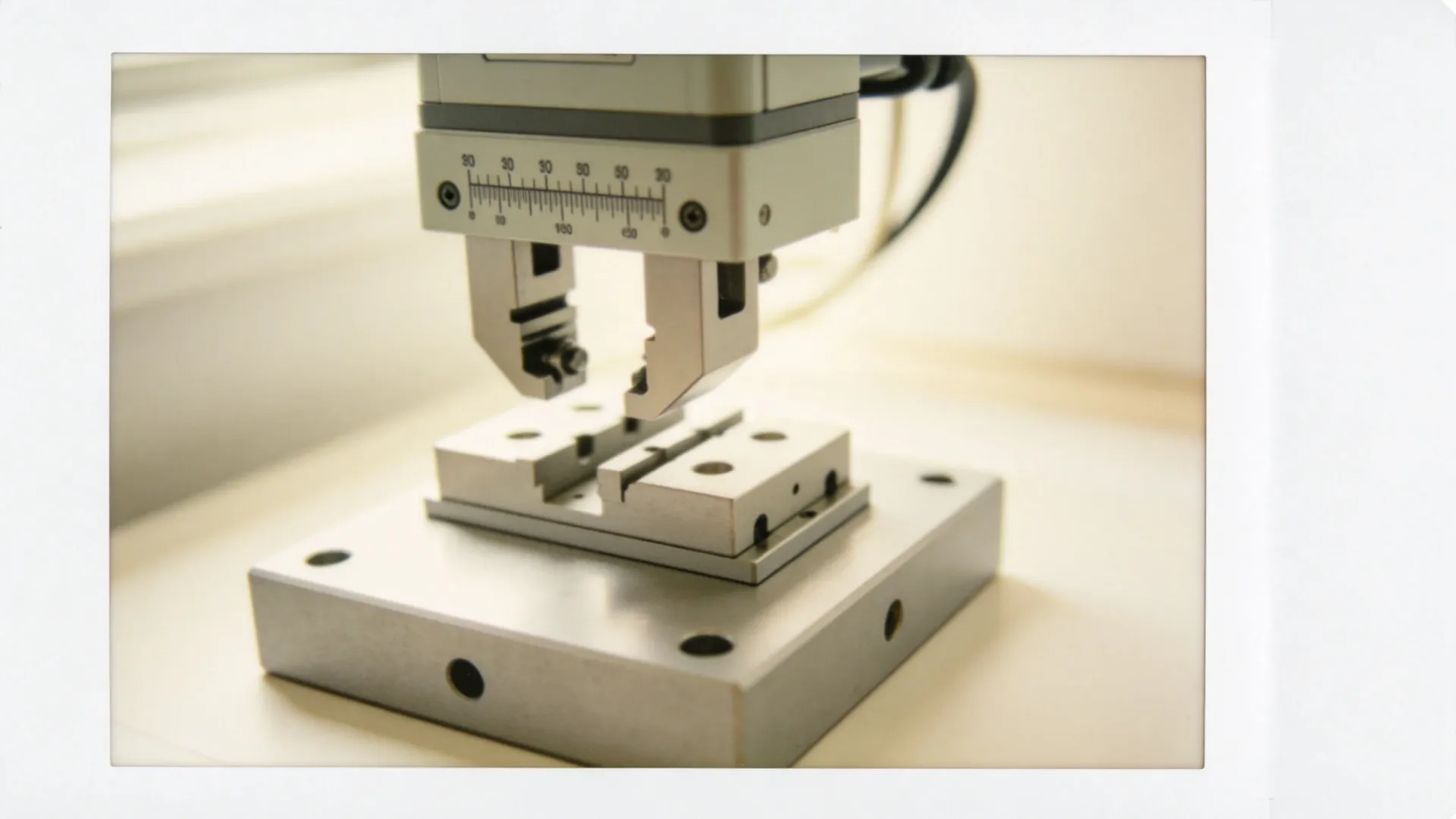

有些应用场景（如夹持、压装）需要推杆从两端逼近工件，这时就要考虑双端行程设计。宇视嘉的电动夹爪和双向电缸系列产品均采用双端行程对称设计，两端各留有独立缓冲区间。
第三章：行程与负载、速度、精度之间的耦合关系
行程从来不是一个孤立参数。它和负载、速度、精度之间存在复杂的耦合关系，忽略任何一个，都可能在现场付出代价。
3.1 行程-负载关系
丝杠越长，轴向承载能力的衰减越明显。以宇视嘉某款5mm导程微型伺服电缸为例，行程每增加50mm，额定动载荷约下降8%~12%。这是因为长行程丝杠的稳定性降低，且高速运动下的弯矩风险上升。
3.2 行程-速度关系
最大线速度 = 电机转速 × 丝杠导程。但行程越长，整根丝杠的转动惯量越大，达到相同线速度所需时间越长。换句话说，行程越长，电缸的动态响应越慢。对于需要高频往复的场景，行程应控制在50mm以内为佳。
3.3 行程-精度关系
丝杠总长增加后，热变形、弯曲变形、螺距累积误差都会放大。宇视嘉通过预紧结构和精密磨削工艺，将行程在100mm以内的定位精度控制在±0.005mm；行程超过200mm时，精度通常会有10%~15%的衰减，这一点在精密装配场景中必须考虑。
3.4 参数对照表
| 行程范围 | 典型承载衰减 | 推荐最高速度 | 推荐重复定位精度 | 适用场景 |
|---|---|---|---|---|
| 5~30mm | 0%（基准） | 500mm/s | ±0.005mm | 夹取、点胶、贴标 |
| 30~100mm | -8% | 300mm/s | ±0.008mm | 移液、点焊、视觉对位 |
| 100~200mm | -15% | 200mm/s | ±0.01mm | 零件分拣、检测探针 |
| 200~300mm | -22% | 150mm/s | ±0.015mm | 长距离定位、Z轴调节 |
以上数据来自宇视嘉实验室测试结果，实际工况请以工程师出具的选型报告为准。
第四章：宇视嘉微型伺服电缸行程规格体系详解
宇视嘉作为精密运动控制领域的国产代表品牌，其微型伺服电缸行程规格体系已相当成熟，可覆盖绝大多数工业自动化场景。
4.1 标准化行程规格
宇视嘉主推的YSJ-MSC系列微型伺服电缸，标准行程规格包括：10mm、20mm、30mm、50mm、75mm、100mm、150mm、200mm、250mm、300mm，共计10个常用规格，覆盖率达90%以上的应用需求。
4.2 微行程系列产品
针对半导体、生物医疗等微空间场景，宇视嘉推出微行程系列，最小有效行程可达5mm，整体外径仅12mm，是市面上少有的能塞进指尖空间的精密执行器。
4.3 长行程与大负载系列

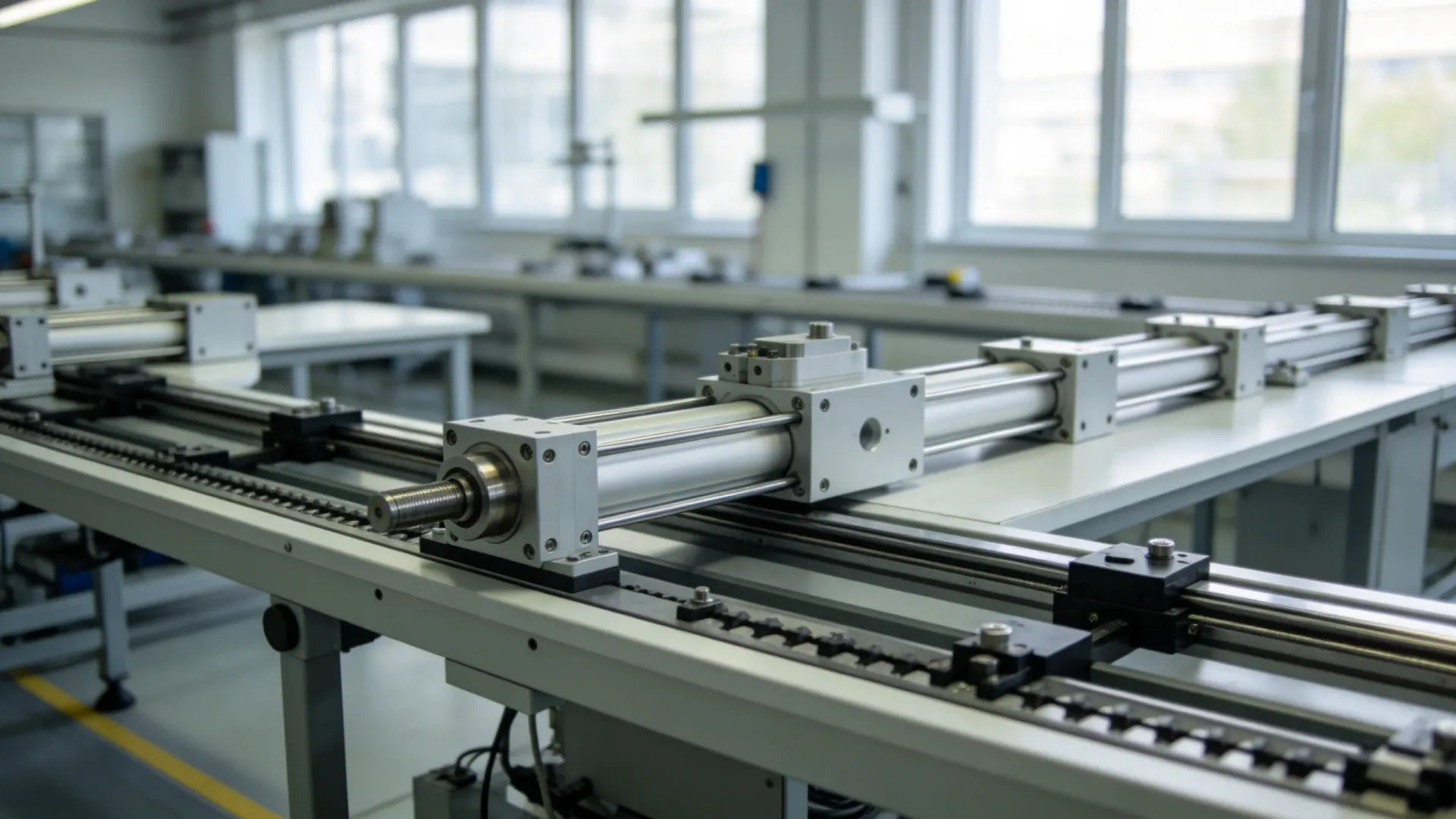

对于需要长行程且保持高刚性的场景（如自动化产线的Z轴升降），宇视嘉采用行星滚柱丝杠替代传统滚珠丝杠，行程可拓展至500mm甚至更长，且在长行程下依然保持高承载能力。
4.4 非标定制流程
如果标准规格无法满足需求，宇视嘉提供完整的非标定制服务：
- 提交需求：明确负载、速度、行程、安装空间、环境温湿度
- 方案评估：技术团队48小时内出选型方案与3D模型
- 样品试制：常规非标周期7~15个工作日
- 批量交付：确认样品后，量产周期20~30个工作日
第五章：选型实战流程——五步锁定最佳行程
理论讲再多，不如一套可执行的流程。下面这套"五步法"，是宇视嘉在多年项目经验中沉淀下来的选型框架，建议收藏。
5.1 第一步：明确动作需求
画出设备动作示意图，标出起点位置和终点位置，量出物理距离。这一步得到的数字是名义行程。
5.2 第二步：预留两端安全空间
在名义行程的基础上，每端各加3~5mm，得到有效行程。这是电缸参数表中应选取的数值。
5.3 第三步：核对动态余量
如果设备有热膨胀、安装误差或零件公差累积，建议再额外预留5%~10%的行程余量。但余量不宜过大，否则电缸响应性下降。
5.4 第四步：校核负载与速度
在选定行程规格后，反向校核该行程下是否仍能满足负载和速度要求。宇视嘉选型手册中提供了完整的负载-行程对照曲线，用户可对照查阅。
5.5 第五步：申请样品测试
任何精密选型都建议经过样品实测验证。宇视嘉支持免费样品测试申请，工程师团队会同步提供现场调试支持。
第六章：常见行程选型误区与避坑指南
我们在大量客户案例中总结了五个最高频的选型误区，提前了解可以少走很多弯路。
6.1 误区一："行程越大越保险"
很多工程师出于怕麻烦心理，会选择一个远超需求的行程。但行程过大带来的成本上升、安装空间挤占、动态响应变慢，往往比"不够用"更致命。
6.2 误区二："按气缸行程直接套用电缸"
气缸行程可以是任意值，但电缸行程是离散的。直接套用会导致电缸选不到对应规格，要么妥协要么定制，务必在设计阶段就引入电缸选型。
6.3 误区三：忽略两端缓冲空间
有些客户在结构设计时按有效行程精确预留空间，结果电缸安装后两端机械干涉，不得不重新改板。这是最常见的机械结构返工原因之一。
6.4 误区四：把"总长"当成"行程"
电缸的总长（含电机座、轴承座等）远大于有效行程。如果安装空间紧凑，必须区分"行程"和"总长"两个概念，并查阅宇视嘉官方尺寸图。
6.5 误区五：忽视环境因素对行程的影响
低温环境下丝杠收缩可能使有效行程缩短2~3%；高温下则相反。精密场景需要在选型表中明示工作温度范围，让宇视嘉工程师匹配对应的丝杠材料和润滑方案。
总结
行程规格选得好不好，决定了一台设备是稳定跑三年还是频繁故障三个月。宇视嘉微型伺服电缸通过标准行程全覆盖、微行程极限突破、长行程高刚性三大产品线，已经成为越来越多国产设备厂商的首选。如果你的项目正卡在行程选型这一步，不妨直接联系宇视嘉技术团队，把你的负载、空间、工况发过来，我们48小时内出方案。
