在自动化设备开发中，微型伺服电缸堪称"麻雀虽小、五脏俱全"的典型——体积压缩到毫米级，却要同时满足推力输出、精准定位、高速响应、寿命可靠等多重严苛指标。然而，当工程师真正着手选型时，往往面对一堆参数表头大三轮：额定推力、最大行程、重复定位精度、空载速度、负载能力、使用寿命……每一项都似懂非懂，每一项都可能埋雷。进口品牌交期一拖就是大半年，国产替代又不知道哪家靠谱。这是当前精密运动控制领域的真实痛点，也是本文要系统解决的问题。

宇视嘉作为专注微型伺服电缸及核心传动零部件的国产品牌，积累了大量选型辅导经验。今天，我们把这份"选型指南"完整公开——从参数拆解到计算方法，从避坑要点到实操流程，帮助工程师快速锁定适合自己项目的微型伺服电缸型号，不再为选型头秃。

一、选型之前：先把这五个核心问题回答清楚

很多工程师选型失败，根源不在于不会看参数表，而在于没有把自己的需求真正想清楚就开始翻手册。微型伺服电缸选型第一步，是系统性地梳理以下五个问题：

1. 推力需求：你要推动多重的东西？

这里的推力特指电缸轴向输出的力，通常以牛顿（N）或千克力（kgf）为单位。选型时需要区分额定推力（持续工作时能输出的力）和最大推力（短时间内允许的最大力值）。宇视嘉提醒，实际选型时建议将额定推力设为需求的1.5-2倍，留足余量以应对启动冲击和工况波动。

如果是拉力工况（如夹爪抓取），则需要关注额定拉力和最大拉力参数，部分微型伺服电缸的推拉能力并不对称，选型时务必确认清楚。

2. 行程长度：动子需要走多远？

行程决定了电缸的有效工作范围。微型伺服电缸的行程通常在10mm到200mm之间，部分特殊型号可达300mm以上。需要注意的是，行程越大，电缸的整体长度越长，这对安装空间是一个硬约束。

宇视嘉建议，实际选型时行程应比理论需求多预留10%-15%的余量，主要出于两方面考虑：一是避免动子频繁运行到极限位置造成机械冲击；二是留出安装调试的调整空间。

3. 速度要求：运动节拍有多紧张？

速度参数直接影响设备的生产效率。微型伺服电缸的空载速度通常在50-500mm/s之间，带载速度会明显下降。选型时需要计算实际工况下的带载速度，而不是单纯看空载速度参数。

对于高速往复运动场景（如包装、检测分选），速度是首要指标；对于精密装配场景（如连接器插拔、元件定位），速度反而要适当放慢以避免惯性冲击。

4. 定位精度：你的工艺允许多大误差？

精度是微型伺服电缸最核心的性能指标之一，也是进口品牌和国产品牌拉开差距的主要维度。宇视嘉微型伺服电缸采用闭环控制+高精度位移传感器，重复定位精度可达±0.02mm，部分高端型号可达到±0.01mm。

选型时需要明确自己的精度需求：±0.1mm、±0.05mm、±0.02mm还是更高？精度要求越高，相应的成本也会显著上升。盲目追求过高精度会增加不必要的成本，而精度不足则会导致工艺失败。

5. 安装空间：电缸能放得下吗？

这是最容易被忽视却最容易导致选型失败的维度。微型伺服电缸虽然名为"微型"，但不同型号的外形尺寸差异很大。以宇视嘉产品为例，截面尺寸从20mm×20mm到50mm×50mm不等，总长度则随行程变化。

选型前务必确认：安装空间的长、宽、高三维约束是什么？电缸是水平安装还是垂直安装？是否需要法兰连接或螺纹连接？这些都会影响最终选型。

二、关键参数逐项拆解：读懂参数表不求人

当你把五个核心问题回答清楚后，下一步就是对照参数表进行初步筛选。很多工程师反映参数表上的名词看不懂，下面逐一拆解常见参数的真实含义。

1. 额定推力与最大推力

额定推力是电缸在额定条件下可以持续输出的推力，通常对应一定的占空比（如50%或25%）。最大推力是电缸短时间内允许输出的峰值力，通常发生在启动瞬间或遇到突发电磁干扰时。

宇视嘉提醒，实际使用时强烈建议让电缸工作在额定推力的80%以内。长期满载或超载运行会显著缩短电缸寿命，严重时甚至导致丝杠卡死或电机烧毁。

2. 行程与最大行程

行程指电缸动子从一端运动到另一端的有效位移距离。最大行程是结构允许的物理极限，运行时动子不应触及两端的限位位置，否则会产生机械撞击。

部分电缸型号支持行程定制，宇视嘉可提供非标行程定制服务，周期通常比标准品多3-5个工作日。

3. 空载速度与负载速度

空载速度是电缸不带任何负载时的最大运动速度。负载速度则与负载重量呈负相关——负载越大，负载速度越慢。选型时需要根据实际负载计算带载速度是否满足节拍要求。

有一个简单的估算公式：带载速度 ≈ 空载速度 × (1 - 负载重量/电缸最大可推动重量)

4. 重复定位精度与定位精度

重复定位精度（Repeatability）指电缸在同一位置进行多次定位时，位置偏差的最大值。这是衡量电缸一致性的核心指标。

定位精度（Accuracy）指电缸实际到达位置与目标位置之间的偏差。定位精度通常低于重复定位精度，因为它包含了系统误差。

对于绝大多数自动化应用，重复定位精度是首要参考指标；对于数控加工等高端场景，两者都需要重点关注。

5. 使用寿命与额定寿命

使用寿命以总行程距离或总运行小时数表示，反映电缸在正常工况下的预期服役时间。额定寿命通常基于特定负载条件计算（通常为额定推力的30%-50%），实际使用时负载越大、冲击越多，寿命衰减越快。

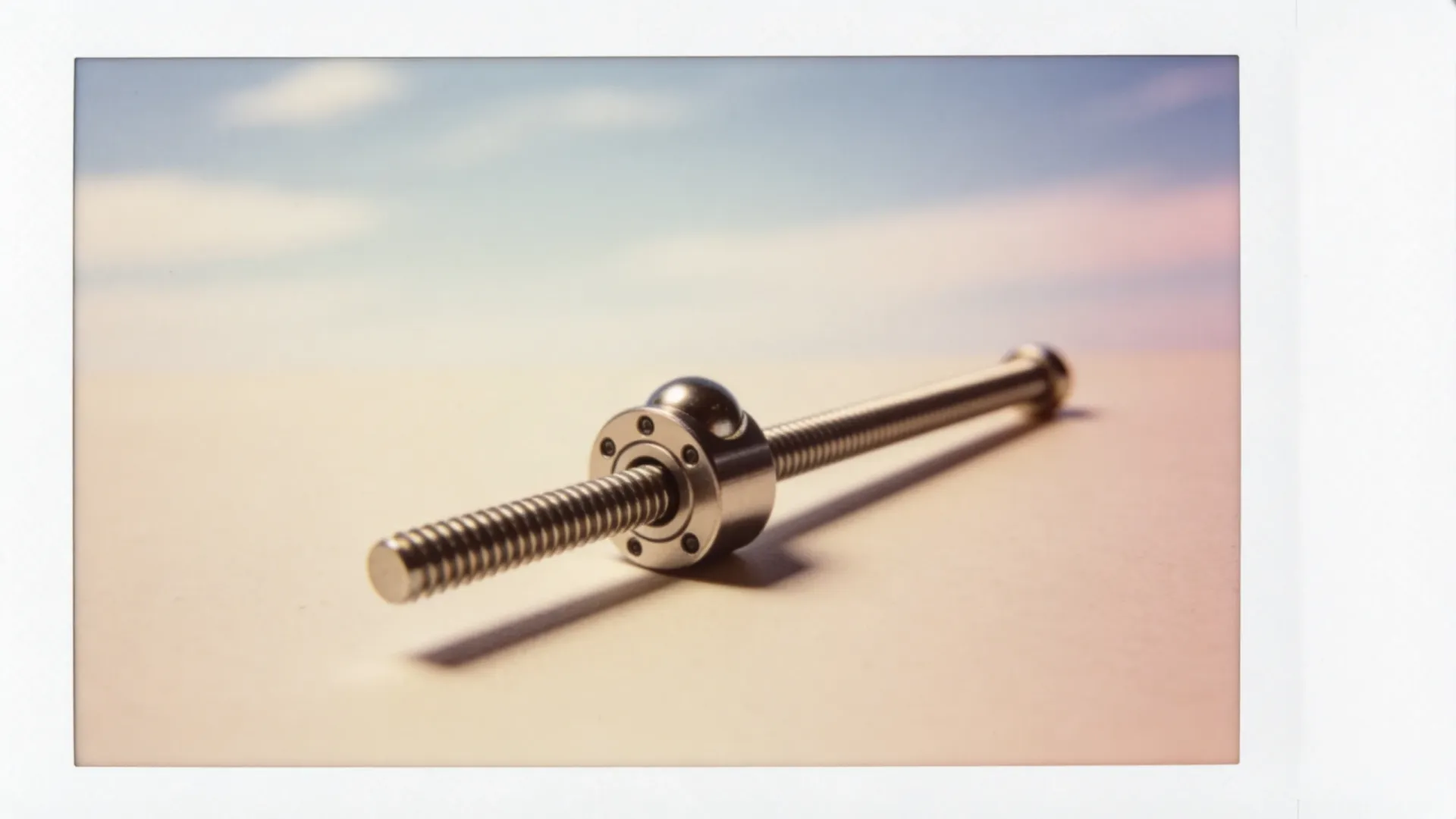

宇视嘉微型伺服电缸采用高等级滚珠丝杠或行星滚柱丝杠作为传动核心，额定寿命可达5000km以上，换算成往复次数取决于行程长度。

三、选型四步法：从需求到方案的完整流程

基于多年选型辅导经验，宇视嘉总结了一套"四步选型法"，帮助工程师系统性地完成选型决策。

第一步：需求梳理与优先级排序

将第一部分梳理的五个核心问题转化为具体参数：推力需求（N）、行程需求（mm）、速度需求（mm/s）、精度需求（mm）、空间约束（mm）。

这一步的关键是明确需求的优先级。推力和精度往往是最难兼顾的两个指标——高推力需要大规格电缸，而大规格电缸的精度通常不如小规格电缸。如果必须同时满足高推力+高精度，可能需要考虑加装力传感器或采用闭环力控方案。

第二步：初选与参数匹配

对照产品规格表，筛选出同时满足推力≥需求推力、行程≥需求行程、精度≤需求精度的候选型号。这一步通常可以淘汰80%以上的不合格型号。

初选完成后，还需要检查以下辅助参数：安装方式是否匹配、供电电压是否兼容、通信协议是否支持、防护等级是否满足环境要求（如防尘、防水、耐腐蚀）。

第三步：校核计算与安全评估

初选型号需要通过以下校核计算才能最终确认：

• 推力校核：确认额定推力≥需求推力×1.5安全系数
• 速度校核：计算带载速度是否≥需求速度
• 寿命校核：估算总运行次数是否在额定寿命的70%以内
• 温升校核：高速高负载运行时确认内部温升不超过允许范围
• 安装校核：确认安装空间三维尺寸是否容纳电缸本体及接插件

如果校核计算发现问题（如推力不足、速度不够、寿命偏短），需要回到第二步重新选型，尝试更大规格或更高性能的型号。

第四步：小批量测试与方案确认

通过校核的候选型号，建议申请样品进行实际测试。宇视嘉为选型阶段的客户提供样品借用服务，帮助工程师在真实工况下验证电缸的性能表现。

测试重点关注：运动是否平稳、有无异常噪音、定位精度是否达标、温升是否正常、长期运行稳定性如何。测试通过后即可锁定最终方案。

四、选型避坑指南：那些年我们踩过的选型误区

选型失败的案例各有各的原因，但总结起来主要集中在以下几个方面。宇视嘉将这些常见误区整理成避坑指南，供大家参考对照。

误区一：只看额定推力不管安全系数

这是最常见的选型失误。工程师看到额定推力刚好满足需求就直接选型，结果实际使用时频繁触发过载保护，甚至烧毁电机。正确做法是始终预留1.5-2倍的安全余量。

误区二：混淆空载速度和带载速度

很多选型手册标注的速度都是空载速度，而实际使用时电缸需要推动负载，速度会明显下降。如果只按空载速度选型，实际节拍可能达不到预期。

误区三：忽视安装方式对性能的影响

同样的电缸，水平安装和垂直安装的负载能力是不同的。垂直安装时，电缸需要额外克服重力，额定推力有效值会下降10%-30%。选型时务必确认安装方式并做相应降额。

误区四：精度要求越高越好

精度与成本强相关，盲目追求过高精度会增加不必要的支出。对于普通的物料搬运、装配定位场景，±0.1mm的重复定位精度通常足够；对于精密点胶、连接器插拔等场景，才需要±0.02mm甚至更高的精度。

误区五：只看价格忽视服务

微型伺服电缸是精密零部件，后期可能涉及调试支持、故障排查、备件更换等服务。选择有完善技术支持的供应商，往往比单纯比较价格更重要。宇视嘉提供全程选型技术支持，帮助客户规避使用风险。

五、宇视嘉微型伺服电缸选型参数对照表

为方便工程师快速对比，宇视嘉将主流型号的关键参数整理成对照表。实际选型时请以最新版本规格书为准，以下数据仅供参考。

如果以上标准系列无法满足特殊需求，宇视嘉还支持非标定制服务，包括但不限于：特殊行程定制、特定法兰接口开发、集成力传感器、加装行程限位开关、特殊防护等级处理等。定制周期通常为7-15个工作日。

六、实战案例：三个典型场景的选型思路解析

案例一：3C电子小型连接器插拔工位

某客户需要在FPC连接器插拔工位部署微型电缸，要求：推力30-50N、行程8mm、重复定位精度±0.02mm、节拍≤0.5s/次、安装空间高度限制25mm。

选型分析：推力需求较低，但精度要求很高。推荐USG-20系列，额定推力50N，留足1.5倍余量；行程10mm满足需求并有余量；重复定位精度±0.02mm刚好达标；空载速度200mm/s以上，8mm行程仅需0.04s，远超节拍要求。最终选用USG-2010型号，小批量测试后完全满足工艺要求。

案例二：医疗自动化样本分装设备

某医疗设备商开发样本分装设备，电缸用于驱动分液针上下运动，要求：推力20N、行程60mm、重复定位精度±0.05mm、耐受酒精消毒环境、24小时连续运行。

选型分析：推力需求不大，但寿命和可靠性要求极高。推荐USG-30系列，额定推力150N，余量充足；行程75mm满足60mm需求；重复定位精度±0.02mm优于需求值；防护等级IP54可应对酒精擦拭；额定寿命5000km，换算成24小时连续运行可用2年以上。

案例三：半导体ATE设备晶圆夹持机构

某半导体测试设备商需要为晶圆夹持机构选型，要求：拉力50N、行程20mm、精度±0.01mm、洁净等级Class 1000。

选型分析：拉力工况、精度要求极高、洁净环境，三个条件叠加后可选型号有限。推荐USG-20系列定制款，采用低发尘润滑剂和特殊密封设计，额定拉力80N满足需求，重复定位精度±0.01mm达到要求，整体发尘量符合Class 1000洁净标准。

七、常见问题解答：选型时最常被问到的问题

Q：微型伺服电缸和电动推杆有什么区别？

A：两者外观相似，但核心差异在于控制精度和响应速度。微型伺服电缸采用伺服电机驱动+闭环控制，重复定位精度可达±0.02mm，响应速度毫秒级；电动推杆通常采用有刷/无刷直流电机+开环或简单闭环控制，精度通常在±0.1-0.5mm。对于需要精准定位的场景，必须选用伺服电缸。

Q：电缸支持哪些通信和控制方式？

A：宇视嘉微型伺服电缸支持多种控制方式，包括脉冲+方向信号、RS485总线（Modbus RTU协议）、CAN总线（CANopen协议）、以太网（EtherCAT可选配）。默认出货为脉冲+方向控制方式，如需其他协议请在订货时说明。

Q：电缸可以垂直安装吗？有什么注意事项？

A：可以垂直安装。垂直安装时，电缸需要额外克服动子及负载的重力，额定推力有效值会下降10%-30%，选型时务必做相应的降额计算。此外，建议在电缸底部加装缓冲机构，防止动子意外脱落。

Q：电缸的使用环境温度范围是多少？

A：宇视嘉标准品的使用环境温度范围为0°C至50°C。如果需要在更宽温度范围（如-20°C至70°C）或特殊环境下工作，可选配耐高低温规格，订货时请与技术支持团队确认。

Q：电缸出现故障时如何处理？

A：宇视嘉提供12个月的质量保证期，在保证期内因产品质量问题导致的故障可免费维修或更换。出现故障时，请首先联系技术支持团队进行远程诊断，我们会在24小时内给出初步判断和处理建议。

八、总结：好选型是成功项目的一半

微型伺服电缸选型看似复杂，其实有章可循。把握住"需求优先、参数匹配、校核验证、小批量确认"这四步核心流程，结合本文提供的参数解读和避坑指南，即使是非专业背景的工程师也能完成高质量的选型决策。

选型没有标准答案，只有最适合的方案。当你在参数表上纠结推力余量够不够、精度余量留多少时，不妨换一个角度思考：这个电缸装进设备后，能不能稳定跑三年不用返修？如果答案是肯定的，那它就是你的最优选。

宇视嘉技术团队常年驻扎在选型一线，每年服务超过500家客户处理选型和技术问题。如果你在选型过程中遇到任何疑问，或者需要申请样品进行实际测试，欢迎直接联系宇视嘉。我们相信：一次靠谱的选型咨询，胜过十次返工重来。
