微型伺服电缸速度调节全攻略：从原理到实操，一文掌握精准调速方法

在精密自动化设备调试现场，你是否遇到过这样的场景：微型伺服电缸装上之后，工程师反复在示波器前蹲了三天，运动曲线还是忽快忽慢；或者上位机发了一串指令，电缸"咣"一下冲到终点，零件直接报废。其实，问题的根源往往不是电机不行，而是速度调节方法没选对、参数没配齐。作为深耕精密运动控制领域的宇视嘉团队，我们把多年积累的调速经验整理成这篇实操指南，帮助你少走弯路，一次性把微型伺服电缸的速度控制搞清楚。

一、微型伺服电缸速度调节的核心原理

在讲具体怎么调之前，我们需要先理解"速度调节"到底在调什么。微型伺服电缸的速度调节，本质上是对伺服驱动器的速度环输入信号进行精确控制，让电机按照期望的转速旋转，再通过丝杠（行星滚柱丝杠或微型滚珠丝杠）将旋转运动转化为直线运动，从而实现推杆按指定速度伸出和缩回。

1.1 速度调节的三层闭环

一套完整的微型伺服电缸速度控制系统包含三个闭环层级：

• 电流环：最内层，负责控制电机扭矩响应，速度极快，通常由驱动器硬件自动完成；
• 速度环：中间层，根据位置偏差和速度反馈调整电机转速，这是我们日常调速的主战场；
• 位置环：最外层，决定电缸最终走到哪个目标位置，速度规划通常在这里完成。

理解了这三层关系，你就明白为什么单纯调一个速度参数有时候达不到预期——因为速度环的响应能力受电流环限制，而速度曲线本身又要服从位置环的规划。

1.2 影响速度的关键参数

在实际调试中，以下几个参数直接决定微型伺服电缸的速度表现：

其中，导程和减速比决定了理论最大线速度。宇视嘉微型伺服电缸产品线覆盖1mm到20mm多种导程规格，搭配不同减速比的行星减速器，可以满足从每秒0.1毫米到每秒500毫米的全场景速度需求。

二、微型伺服电缸速度调节的四种常用方法

理解了原理，接下来就要落地到具体操作。宇视嘉技术团队在服务客户过程中，总结出以下四种主流的速度调节方法，每种方法各有适用场景。

2.1 模拟量调速（0~10V / 4~20mA）

这是最经典也是最直观的调速方式。驱动器接收外部模拟量信号，信号幅值与目标速度呈线性关系。例如0V对应零速，10V对应最大速度。

适用场景：需要连续无极变速、对响应实时性要求高的设备，如高速分拣线、精密贴装设备。

优点：响应快、抗干扰能力强、信号稳定。

注意事项：模拟量容易受到线缆长度和电磁干扰影响，建议使用屏蔽双绞线，且线缆长度控制在10米以内。宇视嘉微型伺服电缸配套驱动器均支持模拟量调速接口，并提供接线引脚定义说明。

2.2 脉冲频率调速

通过改变脉冲信号的频率来控制电机转速，频率越高速度越快。这种方式常见于PLC脉冲输出控制场景。

适用场景：PLC控制点位运动、需要精确同步的多轴系统。

优点：与位置控制天然结合，可同时控制速度和位移。

注意事项：脉冲频率上限受PLC输出能力限制，一般不超过500kHz；脉冲丢失会导致位置偏差，调试时务必检查线缆屏蔽和接地。

2.3 通信协议调速（EtherCAT / CANopen / Modbus / RS485）

这是当前自动化行业最主流的调速方式。上位机通过总线发送速度指令，驱动器解析后执行。宇视嘉微型伺服电缸全系标配EtherCAT、CANopen、Modbus RTU三种通信协议，兼容性极强。

适用场景：多轴联动、远程监控、需要频繁修改运动参数的智能设备。

优点：可同时下发位置、速度、加减速参数，布线简洁，扩展性强。

注意事项：通信周期需要与运动节拍匹配，一般设置在1~4ms；首次调试建议先关闭同步功能，确保单轴运动正常后再加入总线网络。

2.4 内部寄存器调速

通过驱动器面板或调试软件，直接修改内部速度寄存器数值。这种方式适合固定速度运行的设备，例如每次都按照同一速度往复运动的夹取机构。

优点：设置简单，断电保存后无需每次重新配置。

注意事项：灵活性差，一旦需要变速就得手动改参数，不适合多品种小批量产线。

三、宇视嘉微型伺服电缸速度调节标准流程

选对了调速方法，还需要规范的调试流程。下面以宇视嘉MSE系列微型伺服电缸为例，介绍从开箱到稳定运行的标准速度调节流程。

3.1 第一步：硬件检查与接线

• 确认驱动器、电缸、电源的电压等级一致（常见24VDC、48VDC、220VAC）；
• 动力线与信号线分开走槽，间距大于20cm，避免干扰；
• 通信线使用双屏蔽线缆，屏蔽层单端接地；
• 编码器线使用专用线缆，禁止中途接头。

3.2 第二步：驱动器基础参数配置

接通电源后，使用宇视嘉调试软件连接驱动器，依次设置以下参数：

3.3 第三步：空载试运行

所有参数设好后，先不要带载，让电缸空载低速运行（例如最大速度的10%）。观察以下几点：

• 运行是否平稳，有无异响；
• 实际速度与指令速度是否一致；
• 往复运动定位是否准确，重复精度是否达标。

3.4 第四步：负载调试与参数整定

空载没问题后，加入实际负载。此时需要重点关注速度环增益和位置环增益的整定。整定方法如下：

1. 先将速度环增益调到默认值的一半，加减速时间放大到200ms；
2. 逐步提高速度指令，观察响应曲线；
3. 若出现振荡或过冲，降低增益10%~20%；
4. 若响应迟缓，提高增益5%~10%；
5. 重复以上步骤直到速度曲线平滑、跟随误差小于设定阈值。

宇视嘉微型伺服电缸配套驱动器内置自整定功能，一键即可让驱动器自动测算负载惯量比并推荐初始增益，大幅缩短调试时间。

3.5 第五步：极限速度测试

在设备正式投产前，务必进行极限速度测试。建议将速度设定到额定最大速度的110%~120%，观察驱动器是否报警、电缸温升是否正常。宇视嘉微型伺服电缸的额定速度均经过严格的降额设计，实际极限速度可达标称值的1.5倍，给客户调试留出充足空间。

四、速度调节常见问题与解决方案

即便流程规范，调试过程中仍可能遇到各种问题。以下是我们整理的高频故障及对应解决方案。

4.1 问题：速度上不去，始终低于设定值

原因排查：

• 检查最大速度参数是否被限幅；
• 检查供电电压是否低于额定值（电压跌落会导致力矩不足）；
• 检查负载是否超过电缸额定推力（过载时驱动器自动降速保护）；
• 检查丝杠导程与速度指令的换算关系是否正确。

解决方案：根据排查结果对应调整，必要时更换更大推力规格的电缸。宇视嘉微型伺服电缸提供从5N到5000N的全推力档位选型，确保每个项目都能找到匹配的规格。

4.2 问题：速度波动大，运行时快时慢

原因排查：

• 负载惯量比过大，速度环增益不足；
• 机械结构存在间隙或卡滞；
• 通信受干扰，导致速度指令丢帧；
• 编码器反馈线接触不良。

解决方案：先重新做自整定，再检查机械装配，最后排查通信线缆。宇视嘉微型伺服电缸采用行星滚柱丝杠作为核心传动部件，相比传统滚珠丝杠具有更高的刚性和更小的间隙，是高精度速度控制的理想选择。

4.3 问题：启动瞬间冲击大

原因排查：

• 加减速时间设置过短；
• S曲线加减速未启用；
• 位置环增益过高。

解决方案：建议启用驱动器的S曲线加减速功能，将加速段、匀速段、减速段的过渡平滑化。宇视嘉驱动器固件原生支持S曲线规划，参数设置简单。

4.4 问题：低速运行时爬行

原因排查：

• 丝杠润滑不足；
• 低速时摩擦力不均匀；
• 编码器分辨率不足。

解决方案：定期给丝杠补充润滑脂，宇视嘉微型滚珠丝杠和行星滚柱丝杠推荐使用Klüber NBU 15等高速润滑脂；编码器分辨率不足时，可选用更高位数的编码器（宇视嘉可提供23位高精度版本）。

五、不同应用场景下的速度调节策略

不同设备对速度调节的要求差异巨大，没有一套参数能通吃所有场景。下面针对几个典型应用给出推荐策略。

5.1 半导体设备：高精度点位运动

速度调节策略：低速段（<10mm/s）采用S曲线，中段匀速，到位前主动降速以减小冲击。重点关注定位精度而非绝对速度，宇视嘉微型伺服电缸重复定位精度可达±0.005mm。

5.2 机器人灵巧手：多关节协同

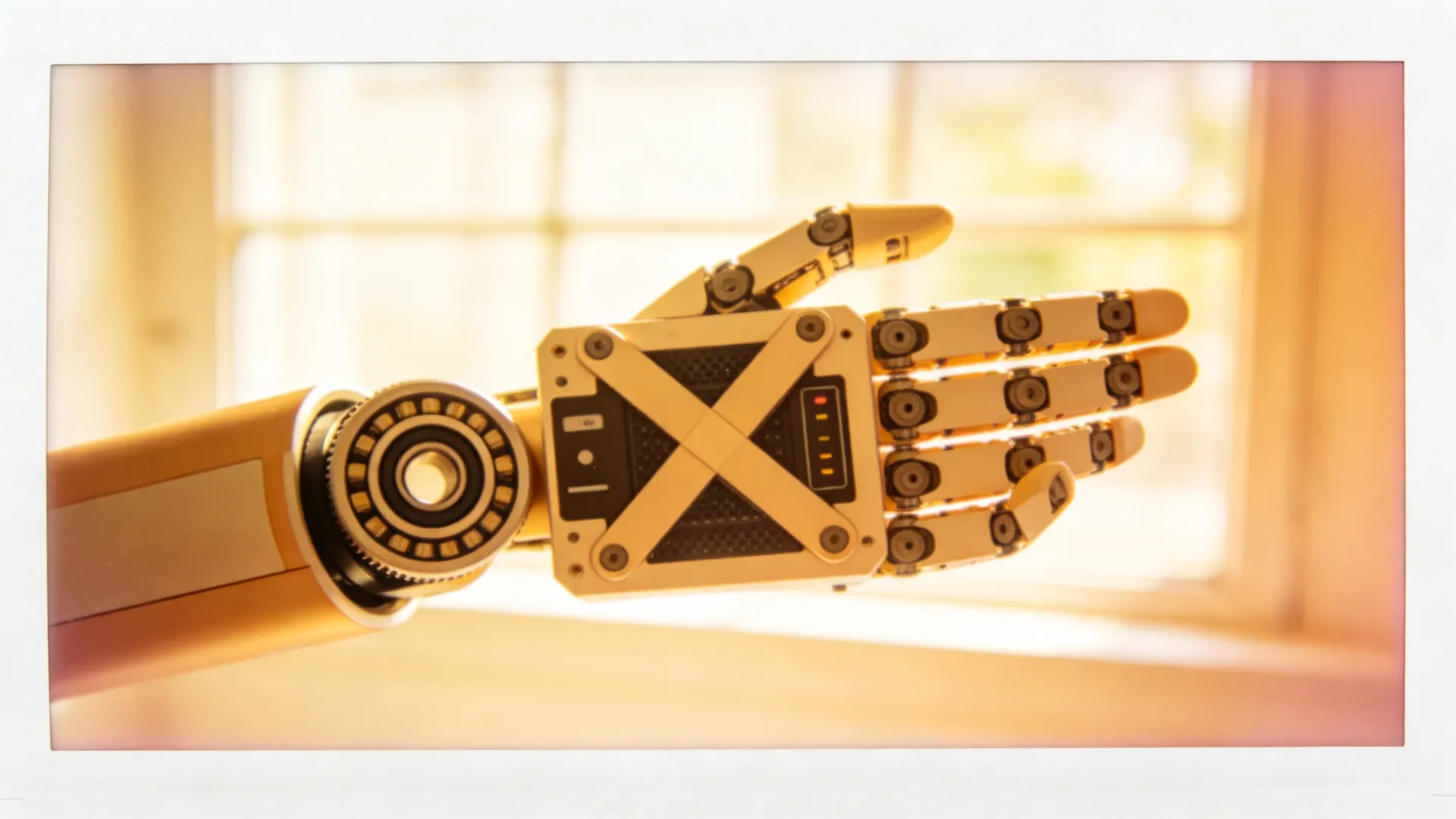

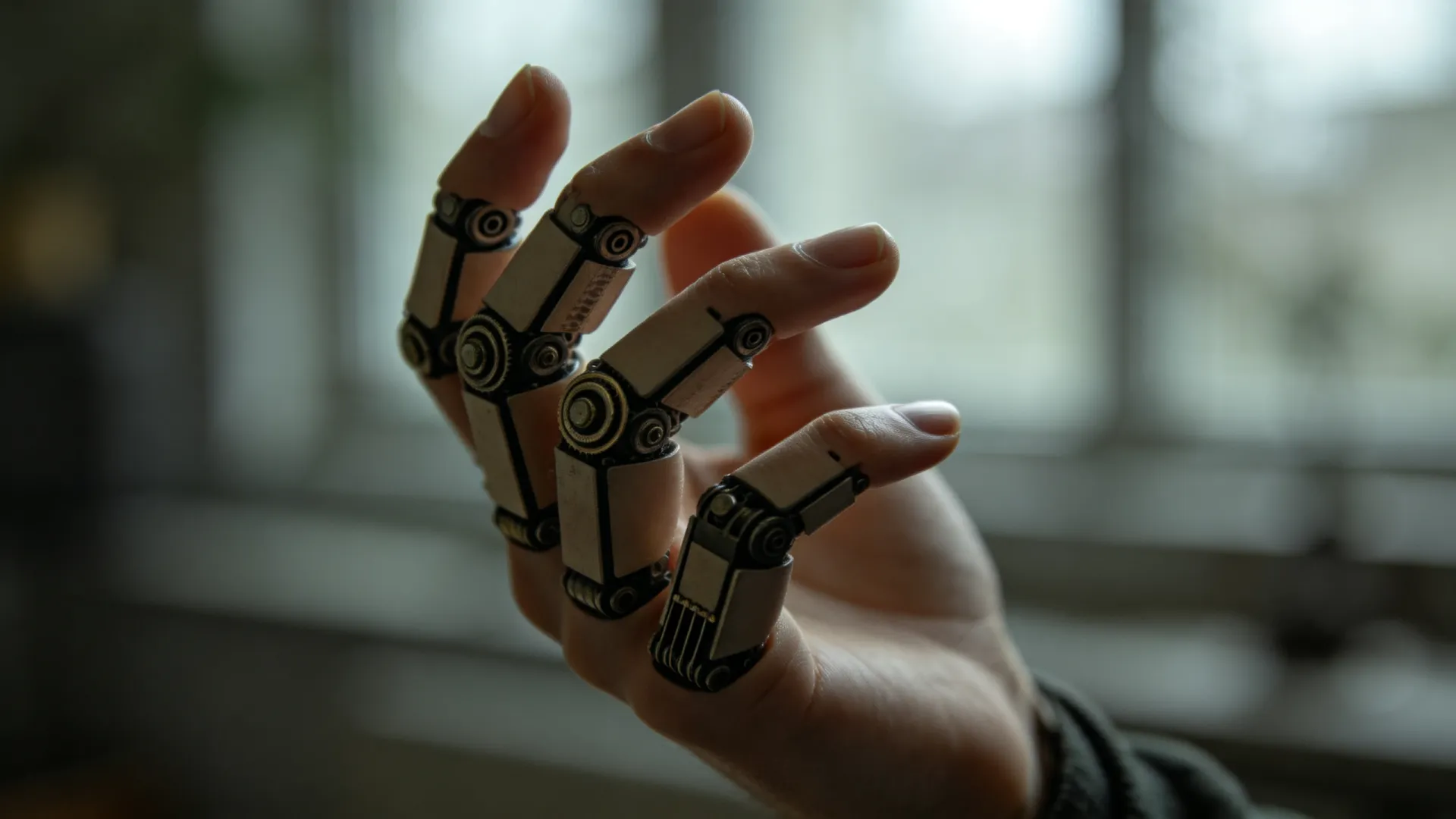

速度调节策略：每个关节使用EtherCAT总线通信，速度节拍统一到1ms，关节模组内的微型伺服电缸需要响应速度快、体积小，宇视嘉机器人灵巧手关节模组正是为此类场景设计。

5.3 电动夹爪夹取：快速响应+稳定夹持

速度调节策略：夹取动作采用梯形加减速，到位后切换到力控模式保持夹持力。宇视嘉电动夹爪与微型伺服电缸可一体化集成，简化接线，提升响应速度。

5.4 医疗注射设备：低速高精度

速度调节策略：全程低速（1~5mm/s），S曲线平滑过渡，避免速度突变导致注射量波动。宇视嘉微型伺服电缸低速性能稳定，1mm/s速度下仍能保持±0.001mm的跟随精度。

六、选型与维护建议

速度调节的效果，很大程度上取决于前期选型是否正确。以下几个选型要点请务必关注：

• 明确最大线速度需求：根据设备节拍反推电缸需要的最大速度，再选择合适的导程和减速比；
• 考虑加减速性能：频繁启停的场合优先选择响应快的型号，宇视嘉微型伺服电缸加速时间可达10ms以内；
• 预留速度余量：标称最大速度的80%作为常用速度上限，确保长期稳定运行；
• 环境因素：高低温、洁净车间、潮湿环境等需选择对应防护等级的型号，宇视嘉可提供IP65防护版本。

维护方面，建议每运行2000小时检查一次丝杠润滑状况，每5000小时做一次编码器校准，每10000小时更换一次减速器润滑脂。规范的维护能让微型伺服电缸的速度性能长期保持在出厂水准。

总结

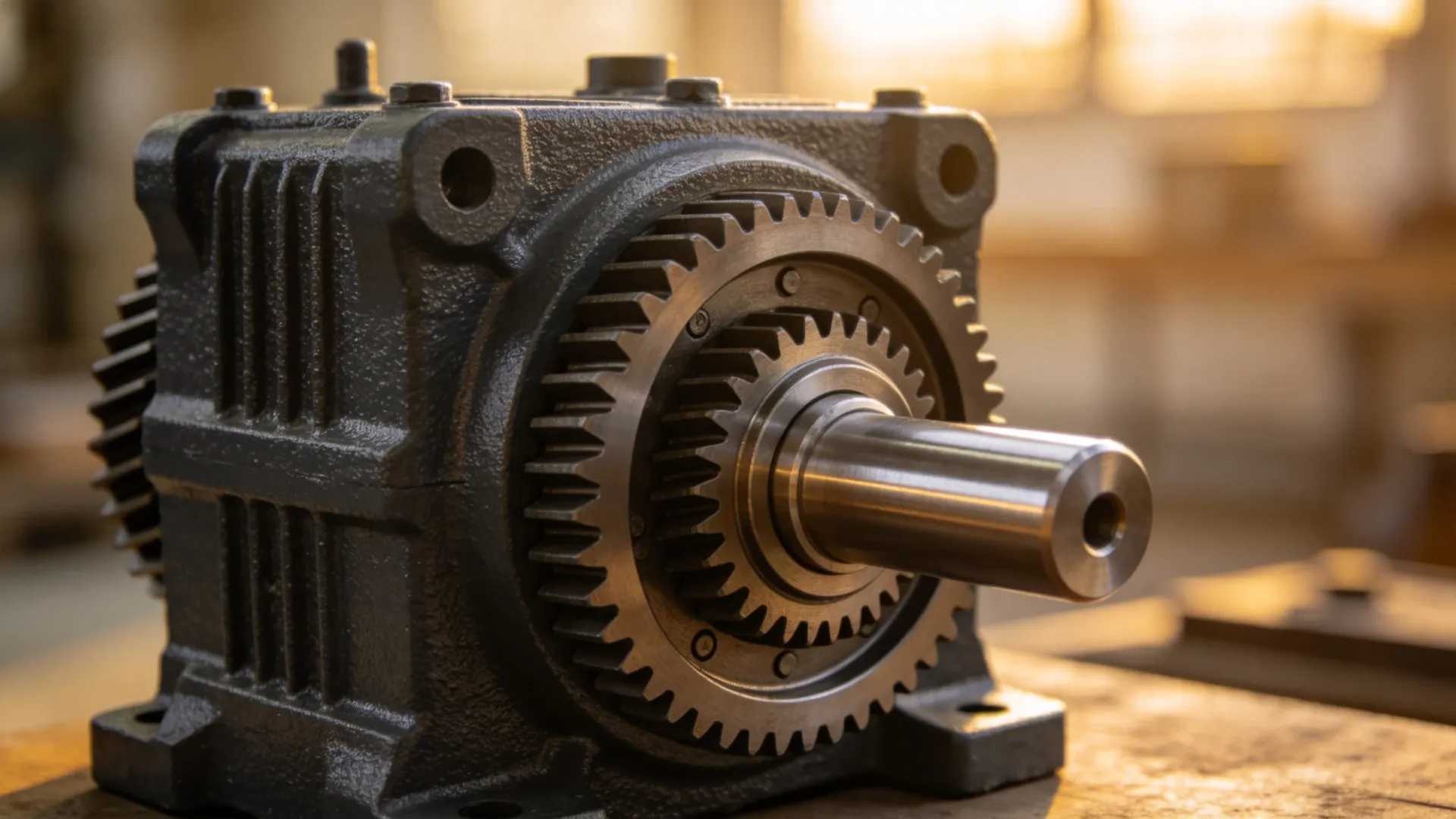

微型伺服电缸的速度调节，说到底是原理理解 + 方法选择 + 参数整定三件事。把每一件做扎实，你的设备就能跑得又稳又快。当一台精密设备在客户现场稳定运转六个月零故障时，没有人会在意你当初调试用了几天——他们只会记住那个按时交付的工程师。如果你的项目正面临速度调节难题，或是想进一步了解宇视嘉微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组、蜗轮蜗杆减速机等产品的详细参数与选型方案，欢迎随时联系宇视嘉技术团队，我们会根据你的具体场景提供一对一的选型支持与样品测试服务。
