微型滚柱丝杠与滚珠丝杠到底该怎么选：一份让工程师少走弯路的选型指南
在精密自动化设备的设计中，传动选型往往决定了整机性能的上限。微型滚柱丝杠和微型滚珠丝杠作为两种主流的精密传动方案，很多工程师在实际项目选型时都会面临一个经典困惑：同样是精密丝杠，这两者到底该怎么选？有人说滚柱丝杠刚性更强适合重载，有人说滚珠丝杠效率高适合高速，还有人说“反正进口交期长，不如直接看国产”。但现实是，如果选型不当，轻则设备调试周期拉长，重则整个项目推倒重来。今天我们就从原理、参数、应用场景三个维度，把这个问题彻底讲清楚。
一、先搞懂原理：滚柱与滚珠的本质差异在哪里
滚珠丝杠和滚柱丝杠的核心区别，藏在它们的滚动体里。滚珠丝杠采用钢球作为滚动体，钢球在丝杠轴和螺母之间做点接触滚动；而滚柱丝杠则采用滚柱作为滚动体，滚柱是细长的圆柱形，在丝杠轴和螺母之间做线接触。接触方式的不同，直接导致了两者在承载能力、刚性、精度保持性等多个维度上的性能差异。
1.1 滚珠丝杠的工作特性
滚珠丝杠的工作原理相对简单：电机驱动丝杠旋转，钢球在螺纹滚道内循环滚动，带动螺母做直线运动。由于钢球是标准件，加工工艺成熟，所以滚珠丝杠的批量一致性非常好，成本也相对可控。在高速运动场景下，滚珠丝杠的传动效率通常可以做到90%-95%，发热量控制得当。
1.2 滚柱丝杠的工作特性
滚柱丝杠的滚柱与丝杠轴、螺母之间是线接触，接触面积比滚珠大数倍。这意味着在相同体积下，滚柱丝杠的承载能力和刚性显著优于滚珠丝杠。以宇视嘉的微型滚柱丝杠为例，在同等安装尺寸下，额定动载荷可以做到滚珠丝杠的1.5-2倍。但代价是，滚柱丝杠的制造工艺更复杂，精度的一致性控制难度也更高。
二、参数维度对比：一张表看清核心差异
很多工程师选型时最头疼的就是参数对比，以下是从六个核心维度整理的详细对比：
| 对比维度 | 微型滚珠丝杠 | 微型滚柱丝杠 |
|---|---|---|
| 额定动载荷 | 较低（点接触限制） | 高（线接触，承载面积大） |
| 刚性 | 良好 | 优秀（刚性提升30%-50%） |
| 传动效率 | 90%-95% | 85%-92% |
| 转速上限 | 更高（DN值可达10万） | 受限于滚柱强度（DN值约6-8万） |
| 精度等级 | 易实现C0-C5 | C1-C3为主 |
| 使用寿命 | 与润滑、转速相关 | 同等条件下寿命更长 |
| 典型应用 | 半导体贴片、3C装配、医疗影像 | 精密注塑、力控执行、军工检测 |
| 成本区间 | 相对较低 | 高15%-30%（视规格而定） |
从这个对比表中可以看出，滚柱丝杠并不是在所有维度都碾压滚珠丝杠。它的优势在于承载和刚性，但转速上限和精度实现的容易程度反而略逊一筹。所以选型的关键，是找到自己设备的核心诉求。
三、应用场景分析：什么情况选什么
脱离了应用场景谈选型，就是耍流氓。接下来我们结合几个典型的工业场景，说说具体该怎么选。
3.1 需要大推力输出的场景——优先选滚柱丝杠

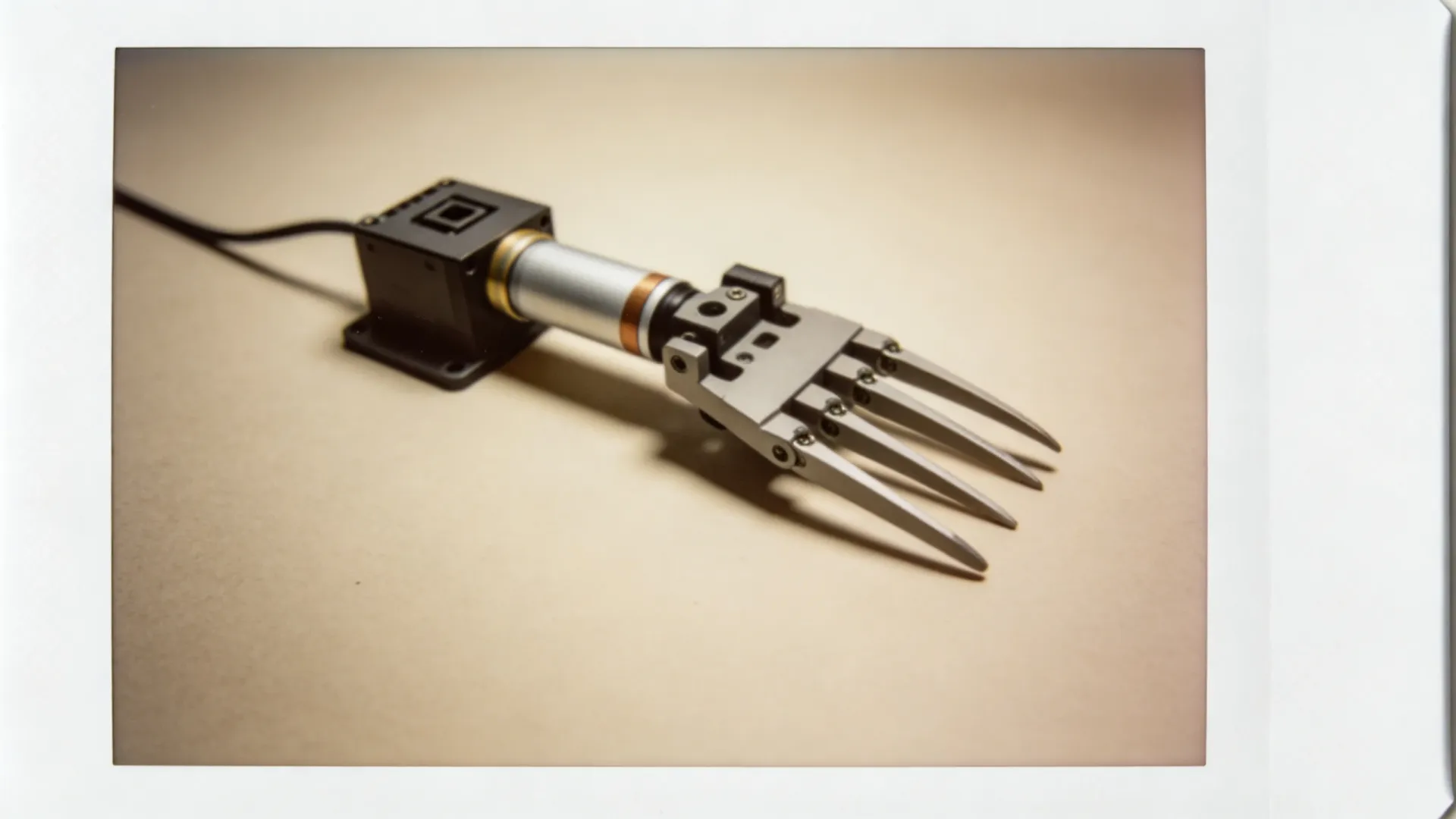

在需要输出较大推力的精密设备中，滚柱丝杠的承载优势就非常明显了。比如某些力控型电动夹爪，需要在夹持过程中持续输出稳定的夹持力，如果采用滚珠丝杠，往往需要放大规格才能满足需求，这会导致执行器体积膨胀；而采用滚柱丝杠，则可以在更紧凑的尺寸内实现同等甚至更大的输出力。宇视嘉的微型滚柱丝杠产品线就针对这类场景进行了优化，在10mm外径的规格下，额定推力可以做到800N以上。
3.2 需要高速往复运动的场景——滚珠丝杠更合适
如果设备的运动特点是高转速、高往复频率，比如高速点胶机、飞拍测试台等，滚珠丝杠的综合表现会更稳定。滚柱丝杠因为滚柱的自重和惯性，在超高速运转时容易产生额外的振动风险，而且效率也会明显下降。在这类场景中，传动效率的差异会直接影响设备的节拍和发热控制。
3.3 空间极度受限的微型场景——两者都要“微型”才行
很多协作机器人、医疗器械的关节空间极为紧凑，这对传动件的安装尺寸提出了严苛要求。目前行业内的微型滚珠丝杠可以做到6mm外径甚至更小，而微型滚柱丝杠因为结构限制，主流规格从10mm起步。如果你的项目要求外径≤8mm，那大概率只能选择滚珠丝杠。宇视嘉在这两个品类上都有布局，能够为工程师提供更灵活的选型空间。
3.4 对刚性和定位精度双重要求的场景——需要综合评估
有些高端应用既要求大推力输出，又要求微米级定位精度，比如精密力控平台、超精密测量仪等。这时候需要综合权衡：
- 滚柱丝杠的刚性优势可以减少弹性变形，但精度等级的实现成本较高；
- 滚珠丝杠的精度保持性更好，但大推力输出时需要加粗规格，可能影响动态响应。
对于这类“既要又要”的需求，建议直接联系宇视嘉的技术团队进行定制化选型评估，标准品往往难以完美匹配。
四、选型实操：从需求到参数的具体步骤
光有理论还不够，这里给出一套可操作的选型流程，帮助工程师在实际项目中快速落地。
4.1 第一步：明确核心需求
在选型之前，必须先回答以下三个问题：
- 设备的最大推力需求是多少？
- 最高转速或最大往复频率是多少？
- 安装空间对丝杠外径和总长有没有硬性限制？
这三个问题的答案，基本可以排除大部分不合适的选项。
4.2 第二步：计算等效动载荷
如果设备在工作中存在冲击载荷或变向载荷，需要计算等效动载荷：
- 等效动载荷公式：P = (Fa × f w) / η
- 其中Fa为实际工作载荷，f w为载荷系数（平稳载荷取1.0，轻冲击取1.2-1.5，重冲击取1.5-2.0），η为预期使用效率。
计算完成后，对照厂家提供的额定动载荷数据，确保所选规格的安全系数≥1.5。
4.3 第三步：校验临界转速
丝杠在高速运转时不能超过其临界转速，否则会产生共振导致失效：
- 临界转速公式：N c = f × (d r / L²) × 10⁷
- 其中f为支撑系数（两端固定取10.6，一端固定一端自由取3.4），d r为丝杠底径，L为安装跨距。
实际使用转速应控制在0.8倍临界转速以内。
4.4 第四步：对比效率与发热
对于长时间连续运转的设备，传动效率直接关系到发热量。建议在选型阶段就模拟计算：
- 滚珠丝杠：效率90%-95%，发热量约为输入功率的5%-10%；
- 滚柱丝杠：效率85%-92%，发热量约为输入功率的8%-15%。
如果发热控制是瓶颈，可以考虑增加润滑频次或加装散热结构。
五、国产与进口的博弈：这个时代还要迷信进口吗
说完技术选型，还有一个绕不开的话题：国产还是进口？
过去很长一段时间，精密丝杠领域的高端市场被日本和欧洲品牌垄断。但随着国内供应链的成熟，差距正在快速缩小。以宇视嘉为代表的国产品牌，在微型滚珠丝杠和微型滚柱丝杠领域已经实现了精度对标进口、交付周期大幅缩短的目标。以往进口品牌8-12周的交期，宇视嘉可以做到2-4周现货或短周期交付，这对于很多赶工期的项目来说是致命的优势。
当然，必须承认在超精密（C0以上）领域，进口品牌仍有技术积累的优势。但对于绝大多数工业应用场景，国产精密丝杠的性能已经完全能够满足需求，甚至在定制化服务响应速度上更具竞争力。选型时与其盯着品牌，不如先把需求吃透，再去找性价比最优的方案。
六、总结：选对不选贵，适合的才是最好的
回到最初的问题：微型滚柱丝杠和滚珠丝杠到底该怎么选？答案其实很简单——没有绝对的好坏，只有适不适合。
如果你的设备追求大推力、高刚性、低噪音，且转速要求不是极端苛刻，滚柱丝杠是更优解；如果你的设备需要高速度、高频率、紧凑安装，或者预算敏感，滚珠丝杠则更合适。两者各有各的战场，关键是用对地方。
当然，选型从来不是孤立的技术决策。它需要结合供应链交期、服务响应能力、批量成本等多个因素综合考量。宇视嘉作为深耕精密传动领域的国产品牌，能够提供从标准品到定制化的一站式解决方案，帮助工程师在不同应用场景下找到最优的传动配置。
当精密传动国产化的浪潮已经不可逆转，还在用进口交期作为选型第一门槛的工程师，是不是也该更新一下自己的认知了？
