微型滚珠丝杠螺母预压方式怎么选？3种方案对比与选型指南

“间隙到底留多少才合适？”这是每个机械工程师在调试微型滚珠丝杠时都会遇到的灵魂拷问。预压过大，摩擦力飙升、寿命骤降；预压过小，定位精度又跟不上。偏偏微型滚珠丝杠因为行程短、负载轻，这个问题比大规格丝杠更敏感——空间压得死死的，容错率几乎为零。宇视嘉技术团队在和上百家设备厂商的选型对接中发现，真正卡住项目的往往不是丝杠本身，而是预压方式没选对。今天我们就来把这个问题彻底说清楚。

一、预压的本质：消除间隙，还是制造刚性？

很多人以为预压就是“把螺母调紧一点”，这个理解只对了一半。预压的核心目的有两个：一是消除滚珠与螺纹滚道之间的轴向间隙，二是让滚珠在负载下始终保持接触状态，从而提高系统的刚性。

普通滚珠丝杠在零负载状态下，滚珠和滚道之间必然存在微小间隙。这个间隙在反向运行时就会产生“空跑”——螺母转了一段，但丝杠轴其实没动。对于微型滚珠丝杠来说，这个间隙对精度的影响尤为突出。因为微型应用场景（光学对位、微组装、医疗器械等）的定位精度要求往往在微米级，零点几丝的间隙就可能直接导致产品不合格。

1.1 预压力与变形量的关系

预压本质上是在螺母内部人为制造一个预加载荷。这个预加载荷会让滚珠产生弹性变形，在零外部负载时就已经“吃上力”。当真正的工作负载到来时，滚珠的变形增量就变小了，刚性自然提高。

但这里有个关键约束：预压力不能超过额定动载荷的20%~30%，否则滚珠的实际使用寿命会急剧缩短。宇视嘉在选型手册中特别标注了这一限制，就是为了让工程师在追求刚性的同时，不要牺牲可靠性。

二、微型滚珠丝杠常见的三种预压方式

目前行业内的微型滚珠丝杠螺母预压方式主要有三种，各有各的适用场景和技术特点。选择之前，先得搞清楚它们的底层逻辑。

2.1 单螺母变位导程预压

这是微型滚珠丝杠最常见的预压方式，结构也最简单。原理是让螺母的导程略微小于丝杠轴的导程（比如螺母导程1.0mm，丝杠导程1.002mm），通过这个微小的差值，在装配时让滚珠产生过盈配合，从而消除间隙。

变位量通常控制在导程的0.02%~0.05%。对于微型规格来说，这个变位量可能只有几个微米，装配时需要专用的测量手段来控制预压力。

优点：

• 结构简单，螺母只有一个，轴向尺寸紧凑
• 成本最低，适合预算敏感的项目
• 适合空间受限的高密度安装场景

缺点：

• 预压力不可调，出厂即固定
• 对装配工艺要求高，变位量偏差直接影响性能
• 刚性提升幅度有限，不如双螺母方案

2.2 双螺母预压（垫片式/弹簧式）

双螺母预压是目前最主流的高刚性预压方案。两个螺母之间加入预压机构（刚性垫片或弹簧），通过调整预压元件的厚度来控制预压力大小。

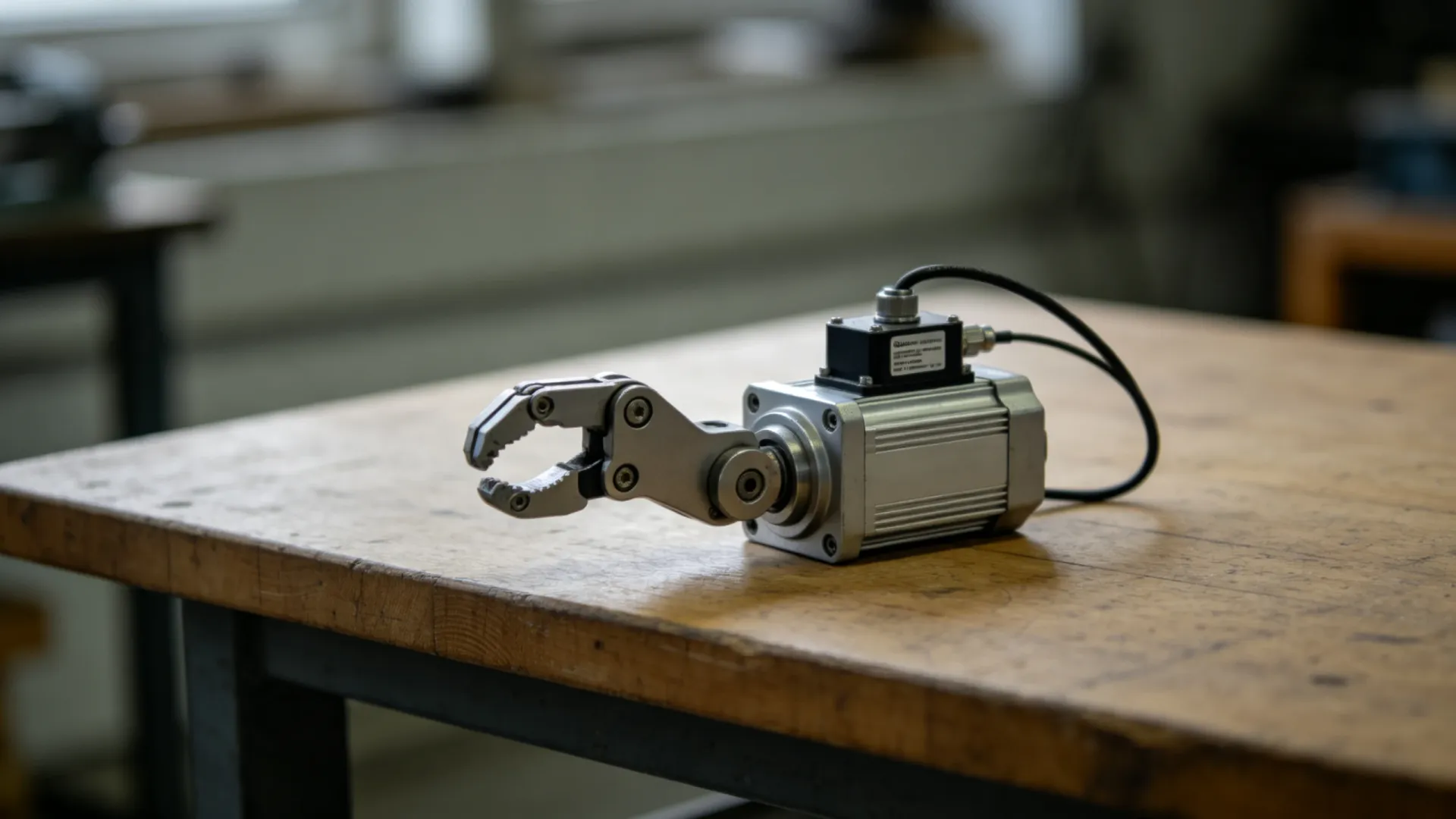

宇视嘉的微型滚珠丝杠产品线中，电动夹爪和部分微型伺服电缸的配套丝杠就大量采用这种预压方式。实践验证表明，双螺母预压可以将轴向刚性提升40%~60%，这对需要频繁换向的精密定位场景意义重大。

优点：

• 预压力可调，适合批量生产时的差异化配置
• 刚性提升明显，满足高精度定位需求
• 弹簧式预压还有减振效果，适合动态响应要求高的场合

缺点：

• 轴向尺寸增加约1.5~2个螺母宽度
• 结构复杂，成本相应提高
• 装配时需要精确调整预压元件厚度

2.3 螺纹预紧式预压

这种方式通过螺母端面的锁紧螺纹来调整预压力。装配时，将螺母拧紧到预定位置，利用螺纹的微调能力实现精确预压。

这种方案的灵活性最高，但结构可靠性相对较弱。长期振动环境下，螺纹预紧力可能出现松动，需要额外的锁紧措施。宇视嘉通常不建议将这种方案用于高频振动或冲击载荷场景。

三、选型核心维度：你的场景到底需要哪种预压？

说了这么多原理，最终还是要回到选型决策上。宇视嘉技术团队根据多年项目经验，总结出三个最关键的选型维度，帮助工程师快速定位适合自己的方案。

3.1 轴向负载与刚性需求

这是选预压方式的首要考量。低负载场景（推力小于50N）往往不需要高预压，变位导程预压已经足够；中等负载（50N~200N）建议优先考虑双螺母预压；高负载或刚性问题突出的场景，则必须上双螺母方案。

3.2 定位精度与重复精度要求

预压方式直接影响丝杠的刚性和传动精度。对于定位精度要求在±0.005mm以上的微型应用，双螺母预压几乎是必选项。单螺母变位导程预压的精度上限通常在±0.01mm左右，超过这个水平就容易出现换向空程超差的问题。

宇视嘉在多个半导体封装项目中遇到过类似的选型误区：工程师为了追求紧凑结构选了单螺母方案，结果换向空程超过允许值，不得不返工更换双螺母规格，白白耽误了项目周期。

3.3 转速与温升限制

预压会显著增加滚珠丝杠的摩擦阻力，进而影响转速上限和温升特性。如果你的应用需要高转速运行（比如超过3000rpm），就需要在预压力和转速之间做平衡——过大的预压会导致温升过快，缩短润滑脂寿命甚至引发热膨胀导致的精度漂移。

宇视嘉的技术选型表中有专门的“转速-预压修正系数”，工程师可以根据目标转速反推允许的最大预压力，这个参数在实际项目中非常有价值。

四、容易被忽略的细节：预压装配的避坑指南

选对了预压方式还不够，装配环节同样关键。以下是宇视嘉技术服务团队在实际项目中发现的高频问题。

4.1 预压量的测量与控制

双螺母预压的装配难点在于如何精确控制预压力。常用的方法有三种：

• 轴向力法：使用力传感器直接测量锁紧力，适用于批量生产
• 变形量法：通过测量螺母的轴向压缩量推算预压力，需要已知刚度系数
• 经验法：凭装配手感控制，适合小批量试制

宇视嘉为批量客户提供的微型滚珠丝杠会附带详细的装配指导文件，标注每个规格对应的推荐预压值和容许偏差范围。

4.2 润滑状态的影响

预压状态下滚珠与滚道的接触应力更高，对润滑的要求也相应提高。选型时务必确认润滑脂的黏度和承载能力是否匹配预压方案。宇视嘉的标准润滑脂规格可以覆盖大多数常规应用，但对于高预压高速场景，建议提前与技术团队确认是否需要定制润滑方案。

4.3 振动环境下的预压稳定性

对于可能面临持续振动的应用（如移动设备、车载设备），预压结构的抗松动设计非常重要。宇视嘉的高可靠性产品线在双螺母方案中增加了防松锁紧结构，确保振动环境下预压力不衰减。

五、宇视嘉的微型滚珠丝杠预压方案

作为深耕精密传动领域的技术品牌，宇视嘉在微型滚珠丝杠产品上提供了灵活的预压配置选项，目标是让不同技术能力的客户都能找到合适的解决方案。

对于有成熟装配能力的设备厂商，宇视嘉提供标准化的单螺母和双螺母预压规格，现货交付，最快一周内可以出货。对于需要深度定制预压参数的客户，品牌的技术团队可以提供一对一的选型支持，包括负载工况分析、预压量计算、装配指导等全流程服务。

宇视嘉的微型滚珠丝杠与同系列的微型伺服电缸、电动夹爪产品在传动系统层面做了协同优化，预压参数与驱动控制特性匹配，这种系统级的一致性设计往往是被单独采购零部件的厂商所忽略的环节。

回到开头那个问题：预压方式到底怎么选？答案其实很简单——先明确你的刚性需求和精度要求，再看轴向空间能不能容得下双螺母结构，如果能，双螺母是稳妥的选择；如果空间实在紧张，就把单螺母变位导程的装配工艺做扎实，量好预压力再上机。

预压选对了，丝杠的寿命和精度才能真正发挥出来；选错了，调试阶段就会反复踩坑。宇视嘉见过太多因为预压不当导致的精度问题，也见证过不少工程师通过一次正确的预压选型，把整个传动系统的稳定性提升一个台阶。
