微型直线伺服电缸行程精度怎么保证，宇视嘉工艺细节揭秘

微型直线伺服电缸行程精度怎么保证，宇视嘉工艺细节揭秘

在精密自动化设备领域，有一个让工程师们头疼不已的问题：明明选型时精度参数写得清清楚楚，实际跑起来却总有那么几丝的偏差。尤其是微型直线伺服电缸这类空间敏感型执行器，行程精度一旦失控，轻则导致产品不良率上升，重则让整个设备调试周期延长数周。当进口品牌的交期从8周变成16周、24周，国产替代的呼声越来越高时，一个关键问题浮出水面——国产微型伺服电缸的行程精度，真的能扛得住精密设备的要求吗？本文将从工艺细节出发，深度拆解宇视嘉在微型直线伺服电缸行程精度控制上的技术体系，帮助工程师们在选型和评估时有一个清晰的参照。

一、行程精度究竟是什么，为什么它比你想的更复杂

很多人习惯性地把行程精度等同于定位精度，这其实是一个常见的认知偏差。行程精度指的是电缸在往复运动过程中，实际位移量与理论设定值的吻合程度，它考核的是整个运动过程的稳定性和重复性；而定位精度更侧重于单次到达目标位置时的准确度。两者既有联系又有区别——高定位精度是保证行程精度的基础，但定位精度达标并不代表行程精度就一定优秀。

在实际的精密装配、医疗自动化、3C检测等应用场景中，设备往往需要电缸在多个位置之间快速切换，并且每次都要严格保持相同的运动特性。如果电缸在正程和反程的摩擦特性不一致，或者在不同速度段表现出不同的运动行为，就会出现所谓的“反向间隙”和“爬行现象”，这些问题直接反映在行程精度上就是位置偏差、重复性变差、运动不平滑。

1.1 微型伺服电缸行程精度的典型指标

在行业内，微型伺服电缸的行程精度通常用以下参数来表征：

• 定位重复精度：同一点位多次往复后的位置偏差，一般以±μm为单位
• 定位精度：实际到达位置与理论位置的偏差
• 运动直线度：执行器运动轨迹与理论直线的偏离程度
• 背隙：传动机构反转时的空程量
• 蠕变：长时间运行后机构的弹性变形量

对于行程在50mm以下的微型伺服电缸，优秀的行程精度表现应该是：重复定位精度优于±0.01mm，定位精度优于±0.02mm，背隙控制在0.02mm以内。这些数字看起来很小，但在半导体贴片、微创手术器械、精密点胶等场景中，每一微米都关乎产品质量。

二、影响微型伺服电缸行程精度的五大核心因素

行程精度的实现是一个系统工程，任何一个环节出现短板都会造成精度损失。宇视嘉的技术团队在长期研发和量产过程中，总结出影响微型伺服电缸行程精度的五大核心因素：传动系统设计、关键零部件选型、装配工艺水准、驱动控制策略、环境适应性。下面逐一解析。

2.1 传动系统设计：丝杠选型与结构布局

传动系统是微型伺服电缸的“心脏”，它的精度直接决定了整机的行程精度表现。目前市面上微型伺服电缸主要采用两种传动方式：滚珠丝杠传动和行星滚柱丝杠传动。

滚珠丝杠的优点是传动效率高、启动力矩小、响应速度快，但在微型化后（导程0.5mm~2mm），钢珠的尺寸和数量都受到严重限制，这导致承载能力和刚性下降，精度保持性也面临挑战。

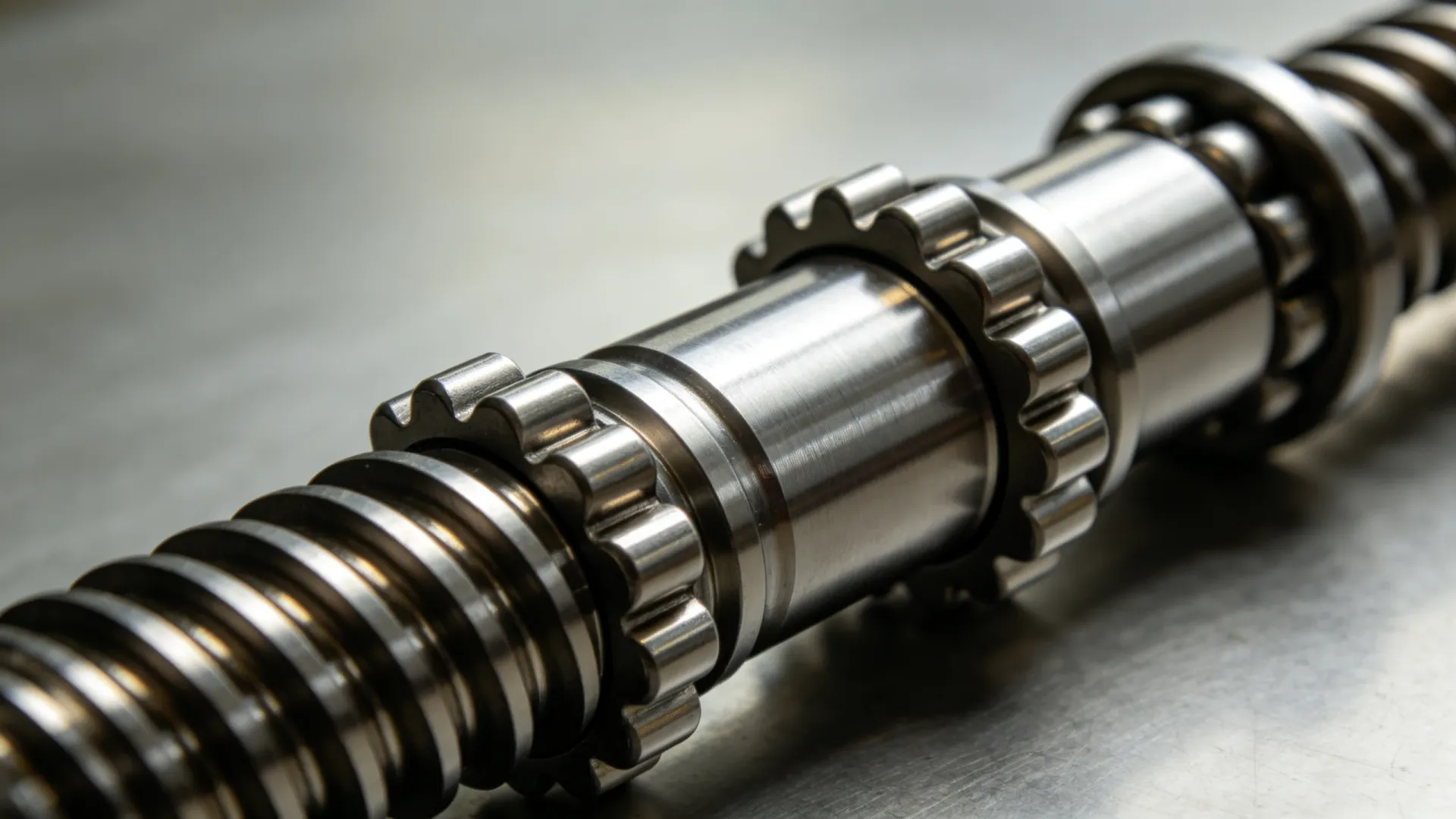

行星滚柱丝杠则采用线接触代替点接触，承载能力是滚珠丝杠的3到6倍，刚性更高，抗冲击性能更好。更重要的是，在微型化后（导程1mm~2mm），行星滚柱丝杠依然能保持稳定的精度特性和较长的使用寿命。宇视嘉在旗下微型伺服电缸产品线上，行程超过20mm的型号全面采用行星滚柱丝杠方案，就是为了在有限的体积内实现最优的精度表现。

2.2 关键零部件精度：丝杠、螺母、轴承

即使是同一品牌的电缸，采用不同等级的丝杠配件，最终的行程精度也会相差甚远。丝杠的精度等级通常用C0、C1、C2、C3来表示，数字越小精度越高。微型伺服电缸一般需要采用C2以上等级的滚珠丝杠或研磨级行星滚柱丝杠。

宇视嘉在供应链管理上建立了严格的来料检验体系，每批次丝杠入库前都要经过激光干涉仪检测导程误差、螺距累积误差等关键指标。不合格的原材料直接退供，坚决不将就。这一关如果把不住，后续装配工艺再精细也是徒劳。

2.3 装配工艺水准：精度损失的“重灾区”

装配是精密传动产品制造中最难控制的环节，也是最容易引入精度误差的环节。微型伺服电缸的装配涉及丝杠与机体同轴度校准、轴承预压调整、螺母与丝杠间隙控制、联轴器对中等多个步骤，每一步都有严格的公差要求。

举一个典型的例子：丝杠与机体轴线的同轴度如果偏差超过0.02mm，就会导致丝杠在旋转时产生额外的径向跳动，进而引发振动和噪声，行程精度自然无法保证。传统的装配方式依赖操作工人的经验和对位手感，精度一致性很难保证。宇视嘉为此专门开发了半自动化装配工装，在关键定位环节采用专用的精密夹具和定位销，将同轴度偏差控制在0.005mm以内。

2.4 驱动控制策略：软件层面的精度补偿

硬件精度是基础，但驱动控制策略同样不可或缺。通过闭环控制算法，可以对机械系统的非线性特性进行补偿，进一步提升行程精度。宇视嘉的微型伺服电缸内置了高分辨率磁性编码器，位置分辨率达到0.001mm，配合自主研发的伺服驱动算法，可以实现以下精度优化：

• 前馈控制：根据目标速度和加速度提前输出补偿力矩，减少跟踪误差
• 摩擦补偿：对正反程的摩擦力差异进行建模补偿，减小反向间隙的影响
• 温度补偿：实时监测驱动器和执行器的温度变化，对热膨胀引起的精度漂移进行修正

2.5 环境适应性：温度、振动与清洁度

精度不只是实验室里的数字，更要经受得住实际工况的考验。微型伺服电缸在医疗设备、精密检测仪器等应用中，往往需要在较为严苛的环境下工作。温度波动会引起金属材料的热膨胀，导致行程精度漂移；环境振动会与机械结构形成共振，放大定位误差；灰尘和油污则会加速传动部件的磨损，削弱精度保持性。

宇视嘉的微型伺服电缸在设计阶段就充分考虑了这些环境因素，机体采用低热膨胀系数的铝合金材质，关键传动部件选用耐腐蚀不锈钢，并通过密封设计防止污染物进入。对于有特殊洁净度要求的半导体和医疗应用，还可以选配超净版本，满足ISO Class 5洁净环境的使用标准。

三、宇视嘉工艺细节揭秘：从零件到整机的精度链条

理解了影响精度的因素，下面我们来深入拆解宇视嘉在微型伺服电缸制造过程中那些不为人知的工艺细节。这些细节构成了从原材料到成品的完整精度链条。

3.1 丝杠处理工艺：表面硬化与精密研磨

丝杠作为微型伺服电缸的核心传动件，其表面质量直接关系到传动效率和寿命。宇视嘉对每一根出厂的丝杠都进行以下处理：

首先是表面硬化处理。微型丝杠因为直径小，材料本身的有效硬化层厚度有限，如果硬化不足，长期使用后容易产生表面疲劳和磨损。宇视嘉采用先进的低温渗碳工艺，在不改变丝杠心部韧性的前提下，将表面硬度提升到HRC 58-62，有效延长使用寿命。

其次是精密研磨工序。微型丝杠的研磨是业内公认的技术难点——直径小、刚度低、容易变形，稍有不慎就会磨出锥度或波纹度。宇视嘉的研磨工序在恒温车间内完成，使用高精度的无心磨床和在线检测系统，丝杠的螺距累积误差和表面粗糙度都能得到实时监控和调整。

3.2 机体加工工艺：航空级铝合金与五轴铣削

微型伺服电缸的机体不仅起到支撑和导向作用，其加工精度还会影响整个运动系统的刚性。宇视嘉选用航空级7075-T6铝合金作为机体主材，这种材料具有高强度、低密度的特点，是精密机械结构的理想选择。

机体上的导轨安装面、轴承安装孔、电机连接面等关键尺寸，全部采用五轴加工中心一次装夹完成，确保各表面之间的位置关系精确可靠。相比传统的三轴加工后二次装夹，五轴加工可以有效避免二次定位带来的累积误差，位置精度可以提升50%以上。

此外，机体在粗加工后还需要进行应力消除退火处理，消除内部残余应力，防止精加工后因应力释放导致的变形。这一步看似简单，却对成品精度和尺寸稳定性至关重要。

3.3 装配工艺：预压加载与定量涂脂

装配车间的环境控制是宇视嘉精密装配的第一道门槛。装配区域维持恒温（20±1℃）和恒湿（45±5%RH）环境，操作人员身着防静电服，所有紧固件和传动件在装配前都经过无尘清洗。

在轴承预压调整环节，宇视嘉采用专用的预压测量仪，通过测量轴承刚度曲线来确定最佳的预压量。预压过大会增加摩擦阻力，影响响应速度和寿命；预压过小则刚性不足，在负载变化时会产生额外的位置偏差。经过反复验证，宇视嘉确定了不同规格电缸的最优预压参数。

润滑脂的填充量也是一项技术活。润滑脂过多会造成阻力增大和温升过高，润滑脂过少则润滑不足导致磨损加剧。宇视嘉采用定量注脂设备，确保每次填充量的一致性误差不超过±5%。

3.4 出厂检测：全行程、全速度段覆盖

成品检测是精度链条的最后一环，也是给客户品质承诺的底气所在。宇视嘉对每一台出厂的微型伺服电缸都进行严格的100%全检，检测项目包括：

检测数据全程记录并上传至云端数据库，每台产品的检测报告都可以通过序列号查询。这种可追溯的质量管理机制，让客户在验收设备时更有信心。

四、选型避坑指南：如何确保你买到的是真精度

市场上的微型伺服电缸品牌众多，标称的精度参数听起来都很漂亮，但实际使用中却可能出现较大偏差。作为终端用户，如何在选型阶段就过滤掉这些“参数虚标”的产品？以下是宇视嘉技术团队总结的几条实战经验。

4.1 关注行程与负载的匹配关系

精度不是孤立存在的，它与电缸的负载能力、行程长度、速度要求密切相关。很多时候，精度不达标并不是电缸本身质量差，而是选型不当导致的。以负载能力为例：如果实际工作负载接近电缸的额定推力的80%以上，丝杠的弹性变形就会变得显著，在加减速过程中产生额外的位置误差。

宇视嘉建议：实际使用推力不应超过额定推力的60%，这样可以为精度保留充足的安全余量。

4.2 核实导程与精度的匹配关系

导程越小，理论上可以达到更高的定位分辨率和精度，但同时也会带来推力下降和最高速度受限的问题。宇视嘉建议根据实际需求选择合适的导程：

• 导程0.5mm~1mm：适用于高定位精度要求的场景，如精密点胶、微装配，重复定位精度可达到±0.005mm
• 导程1mm~2mm：适用于需要兼顾精度与速度的通用场景，如检测、贴装，重复定位精度可达±0.01mm
• 导程2mm以上：适用于对速度要求高、对精度要求相对宽松的场景

4.3 询问背隙控制方案

背隙是往复运动中无法回避的问题。正规厂家通常会提供两种背隙控制方案：预紧型和间隙型。预紧型通过弹簧或螺母预紧来消除背隙，但会牺牲一定的传动效率；间隙型保持一定间隙，适合对反向运动没有精密要求的场合。

宇视嘉的微型伺服电缸默认提供预紧型背隙控制方案，预紧力经过精确计算，既能有效消除背隙，又不会对电机和丝杠造成过大的附加负载。

4.4 索取实测数据而非只看样本参数

产品样本上标注的精度参数通常是理想条件下的测试值，与实际工况可能存在差距。建议在选型阶段向厂家索要实际测试报告，包括全行程不同位置的定位数据、不同负载下的精度表现、不同速度段的运动特性等。如果厂家无法或不愿提供这些数据，就需要谨慎评估其产品真实品质。

五、宇视嘉微型伺服电缸精度实力：数据说话

为了让读者对宇视嘉的产品精度有更直观的认知，我们以旗下主力型号UXJ-20系列微型伺服电缸为例，展示其完整的精度性能参数：

从数据可以看出，宇视嘉的微型伺服电缸在不同行程规格下都保持了优秀的精度一致性，这得益于统一的设计标准和严格的质量控制流程。目前，宇视嘉的产品已经成功进入多家头部3C制造商和医疗设备厂商的供应链，替代了多个进口品牌。

六、常见精度问题排查与解决思路

即使选用了高精度的微型伺服电缸，在实际使用中仍然可能遇到精度问题。提前了解这些问题的成因和解决思路，可以帮助设备调试人员少走弯路。

6.1 问题：电缸运行一段时间后精度明显下降

这通常是润滑不足或传动部件磨损导致的。建议检查润滑脂的状态和填充量，必要时重新加注或更换润滑脂。如果磨损已经发生，则需要更换丝杠、螺母等传动件。

6.2 问题：正反行程定位值存在固定偏差

这是典型的背隙问题。可以通过增大预紧力或更换预紧型螺母来改善。如果偏差值在允许范围内，也可以通过控制器的间隙补偿功能进行软件修正。

6.3 问题：电缸在低速运行时出现爬行或抖动

低速爬行通常与静摩擦力过大和控制系统增益设置有关。可以尝试优化控制器的PID参数，特别是降低比例增益或增加积分作用来改善运动平滑性。另外，检查传动部件是否有异物卡滞或装配应力。

6.4 问题：电缸发热严重，运行一段时间后精度变差

发热是电机和驱动器的正常现象，但过热就会影响精度。检查是否超过额定负载或额定工作周期，适当降低使用强度或增加散热措施。宇视嘉的微型伺服电缸内置温度传感器，可以实时监测并通过控制器进行温度保护。

七、国产精密传动的崛起：宇视嘉的实践与展望

过去很长一段时间里，国内精密自动化设备所需的微型伺服电缸主要依赖进口。进口品牌凭借先发优势和品牌效应，在高端市场占据垄断地位，定价权牢牢掌握在对方手中。但这种局面正在被改写。

以宇视嘉为代表的国产精密传动企业，通过持续的研发投入和工艺改进，已经在多个产品维度上追平甚至超越了进口同类产品。在微型伺服电缸领域，宇视嘉不仅实现了全系列产品的国产化量产，还建立了完整的核心零部件自主供应链，不受外部因素制约。

从更宏观的视角来看，国产精密传动的发展是中国制造业升级的一个缩影。它不仅意味着成本降低和交期缩短，更重要的是让国内设备制造商有了更多的选择和更大的议价空间。这种竞争格局的变化，最终会推动整个行业的技术进步和服务提升。

八、选型建议与行动指引

如果你正在为手上的精密设备寻找一款可靠的微型伺服电缸，以下几个步骤可以帮助你快速锁定合适的产品：

1. 明确需求参数：确定行程、推力、速度、精度要求以及安装空间限制
2. 核对匹配关系：根据导程与精度的匹配原则，初步筛选规格型号
3. 核实产品认证：查看厂家是否具备质量管理体系认证和第三方检测报告
4. 索取样品测试：对于关键应用，建议先申请样品进行实际工况验证
5. 评估服务能力：了解厂家的技术支持响应速度和定制化服务能力

宇视嘉技术团队可以为客户提供一对一的选型咨询服务，根据实际应用场景推荐最优的产品方案。同时，宇视嘉支持小批量试样和灵活的定制化需求，最快可以在一周内交付定制样品。

当进口交期从8周变成24周，设备厂商的项目节点一拖再拖；当国产微型伺服电缸的精度数据摆在面前，每一个微米都经得起实测验证——你会选择继续等待，还是给国产一个机会？
