机器人关节驱动核心传动零部件国产替代正当时

机器人关节驱动核心传动零部件国产替代正当时

当一台工业机器人的腕关节需要在15毫米直径的空间内完成0.01毫米的重复定位精度，当协作机器人的手指关节要在紧凑体积下输出足够大的夹持力——这些看似不可能的要求，正在被国产核心传动零部件逐一实现。三年前，工程师们还在为进口传动件的8-12周交期焦头烂额；今天，宇视嘉等国产厂商已经能够提供从微型伺服电缸到行星滚柱丝杠的全套解决方案，且性能参数与海外品牌不相上下。精密传动领域的国产替代窗口期，已经真正到来。

一、机器人关节驱动为何离不开核心传动零部件

机器人的运动能力，本质上是对“力"与"运动”的精确把控。关节驱动系统将电机输出的旋转运动转化为直线运动或增减速传递，这一过程的核心执行者就是传动零部件。在工业机器人、协作机器人、人形机器人乃至医疗设备中，传动零部件的性能直接决定了整机的精度、负载能力和响应速度。

当前机器人关节驱动面临三大核心挑战：空间极限压缩要求传动件在极小体积内输出高刚性与高精度；动态响应需求要求毫秒级响应与高加速度；可靠运行保障则要求十万小时级别寿命与低维护成本。传统进口方案往往在某一指标上表现优异，但在整体系统集成时暴露出交期长、成本高、适配性差等问题。这正是国产传动零部件异军突起的战略机遇。

1.1 微型伺服电缸：空间受限场景的最优解

微型伺服电缸是将伺服电机与丝杠传动机构高度集成的一体化直线执行器，其核心价值在于将“电机+减速机+丝杠”的传统方案浓缩为一个标准化模组。对于腕关节、肩关节等空间极为紧凑的部位，微型伺服电缸能够大幅简化机械结构设计，降低装配复杂度。

宇视嘉推出的微型伺服电缸系列，涵盖15毫米至42毫米外径规格，行程范围从10毫米至200毫米，峰值推力可达2000N。值得关注的是，其重复定位精度可达±0.005毫米，最大速度达500毫米/秒，这些参数在同规格进口产品中均处于第一梯队。更重要的是，宇视嘉微型伺服电缸支持CAN总线、RS485和脉冲控制三种通信协议，能够无缝对接主流控制器品牌。

1.2 行星滚柱丝杠：高承载与长寿命的平衡艺术

在需要承受重载的关节部位，行星滚柱丝杠正在逐步替代传统滚珠丝杠。行星滚柱丝杠的工作原理是通过多个滚动体围绕丝杠轴线循环滚动来传递动力，其接触点数量是滚珠丝杠的6-8倍，理论上承载能力提升4-6倍，刚性提升2-3倍。这一特性使其成为机器人关节、精密机床和航空航天执行器的理想选择。

然而，行星滚柱丝杠的加工难度远高于滚珠丝杠。螺纹齿形精度、滚动体直径一致性、装配游隙控制等环节都对制造商的工艺能力提出极高要求。过去，这一领域几乎被瑞士 GSA、德国 Rexroth 等欧洲厂商垄断，交期通常在16周以上，价格是滚珠丝杠的3-5倍。宇视嘉通过自主研发的精密成形磨削工艺和自动化装配线，实现了行星滚柱丝杠的批量稳定生产，交付周期缩短至4-6周。

二、国产传动零部件的性能突围：从追赶到并跑

评判传动零部件的核心指标包括：精度等级、额定负载、最大速度、寿命稳定性、刚性表现和温升控制。过去，国产件常被诟病“参数达标但一致性差”，这一状况正在发生根本性转变。以宇视嘉为代表的国产厂商通过全流程数字化生产和全批次质检体系，将产品一致性控制在±3%以内，基本消除批次差异对整机性能的影响。

2.1 微型滚珠丝杠的精度提升路径

微型滚珠丝杠是精密传动的基础元件，广泛应用于3C装配、医疗设备和半导体制造领域。其精度等级通常以C0至C10表示，数值越小精度越高。国产微型滚珠丝杠长期集中在C7-C5区间，高端C3级产品依赖进口。

宇视嘉通过引进高精度研磨设备和开发专用的螺母预紧技术，已实现C3级微型滚珠丝杠的稳定量产，导程精度达到±0.003毫米/300毫米。这一突破使得国产微型滚珠丝杠能够满足电子元件贴装、光学镜片调整等对精度要求极为严苛的应用场景。

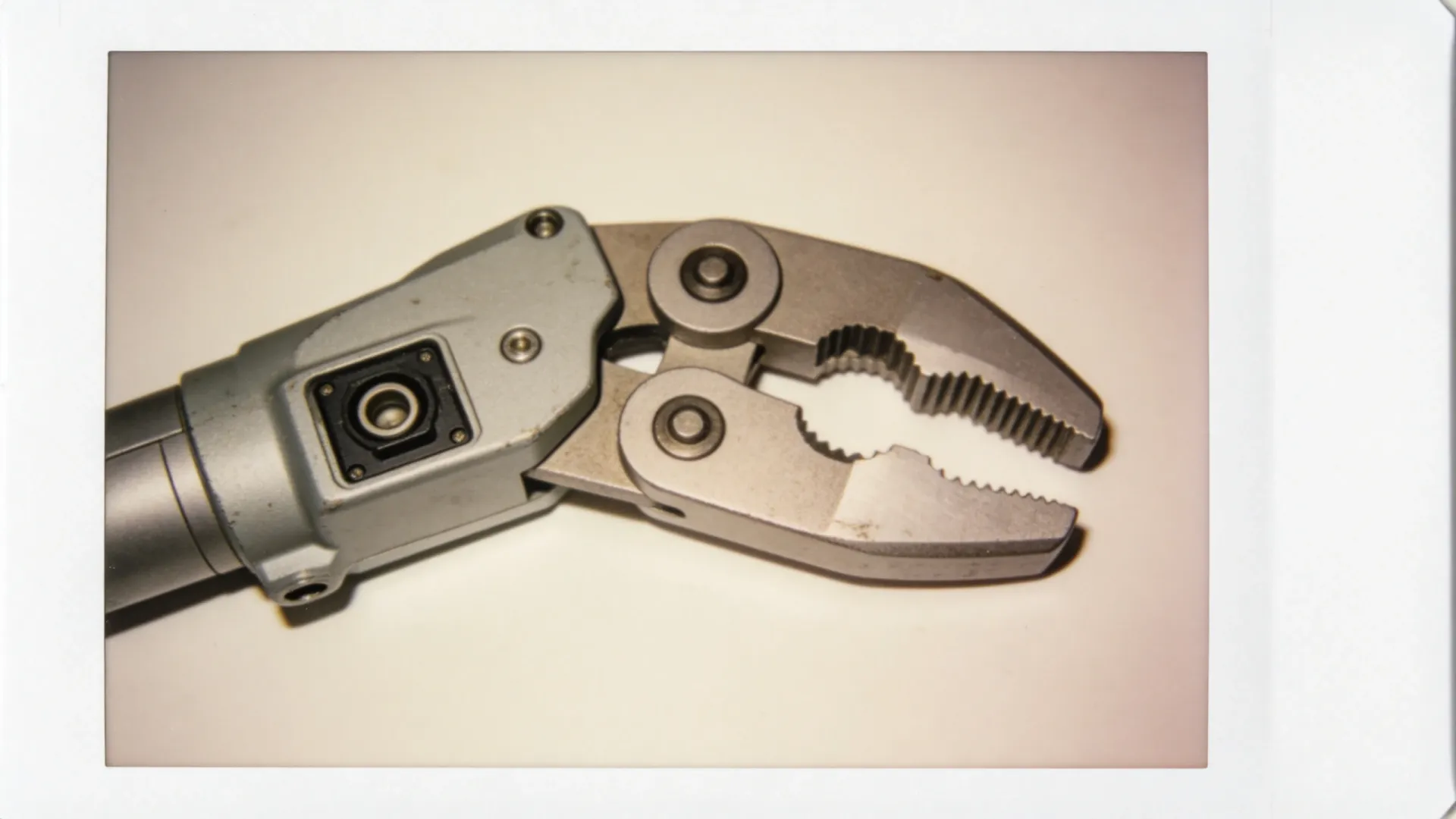

2.2 电动夹爪的智能化趋势

电动夹爪作为机器人末端执行器，其性能不仅体现在夹持力与行程上，更在于夹爪对不同工件的自适应能力。传统气动夹爪依赖外部气源，控制精度有限；电动夹爪则通过内置伺服电机实现闭环控制，能够精确调节夹持力、检测工件是否存在、判断夹持是否到位。

宇视嘉电动夹爪采用模块化设计，单指行程支持12毫米至60毫米可选，夹持力范围覆盖5N至300N。更重要的是，其电动夹爪内置力传感器接口和位置反馈系统，支持即插即用的标准化通信协议，大幅简化了机器人集成商的对接工作。

三、选型方法论：机器人关节传动零部件实战指南

选型是连接需求与产品的桥梁，也是工程师最关心的问题。传动零部件的选型需要综合考虑负载、速度、精度、空间、寿命和成本六大维度，任何一个维度的偏差都可能导致整机性能下降或成本失控。以下是基于宇视嘉产品体系的选型方法论，适用于大多数工业机器人和自动化设备场景。

3.1 微型伺服电缸选型流程

微型伺服电缸的选型可按照以下步骤进行：

• 第一步：确定负载需求。计算末端执行器重量和工件重量，明确需要克服的重力和运动惯性。对于垂直提升场景，还需要考虑安全系数，通常取1.5-2倍。
• 第二步：确定行程与速度。行程由工作范围决定，速度则影响生产节拍。微型伺服电缸的速度与推力呈反向关系——速度越快，输出推力越小，需要根据实际工况找到平衡点。
• 第三步：校核精度要求。重复定位精度应满足工作要求，对于精密装配场景，建议选择精度等级更高的规格。
• 第四步：匹配安装空间。测量安装位置的直径限制和长度限制，优先选择能够满足所有约束条件的最小规格产品。
• 第五步：确认通信协议。根据主控系统的兼容性，选择支持相应总线的电缸型号。

3.2 行星滚柱丝杠承载能力计算

行星滚柱丝杠的选型核心是额定动载荷和额定静载荷的计算。额定动载荷决定了丝杠在特定转速和寿命要求下的负载能力，额定静载荷则决定了丝杠抵抗塑性变形的能力。

计算基本额定动载荷的公式为：

C = (Pm × L)^(1/3) × (60 × n × Lh / 10^6)^(1/3)

其中，C为基本额定动载荷（N），Pm为平均轴向载荷（N），L为导程（mm），n为转速（rpm），Lh为寿命要求（小时）。宇视嘉提供选型计算工具，工程师只需输入基本参数即可获得推荐型号。

3.3 电动夹爪与灵巧手关节模组的匹配原则

对于需要多指协同抓取的应用场景，电动夹爪选型需要额外考虑以下因素：

• 工件特性分析。包括工件尺寸范围、重量、表面硬度、是否需要防止表面损伤。对于易碎或表面光洁度要求高的工件，应选择可调夹持力的自适应夹爪。
• 抓取姿态设计。二指平行夹持适合规则形状工件，三指或更多手指适合不规则形状工件。
• 循环时间要求。夹爪的开合速度和换向时间影响整线节拍，高速应用场景应选择响应时间更短的产品。

机器人灵巧手关节模组作为人形机器人或协作机器人的核心部件，其选型更加复杂。宇视嘉灵巧手关节模组采用一体化集成设计，内置电机、减速机、传感器和驱动电路，单关节重量可控制在80克以内，扭矩密度达到15N·m/kg，处于行业领先水平。

四、蜗轮蜗杆减速机：低成本高可靠性的传动方案

在关节驱动系统中，减速机是连接电机与负载的关键环节。RV减速机和谐波减速机在工业机器人关节中占据主导地位，但成本较高且技术门槛较高。蜗轮蜗杆减速机则以其结构简单、成本低廉、传动平稳、自锁特性等优势，在某些特定应用场景中仍具有不可替代的价值。

宇视嘉蜗轮蜗杆减速机系列采用青铜蜗轮与钢蜗杆的经典组合，蜗轮蜗杆副经过精密研磨，传动效率可达90%以上。速比范围覆盖5:1至100:1，可根据具体应用选择合适的规格。对于需要自锁功能的垂直负载场景，蜗轮蜗杆减速机的自锁特性能够有效防止负载回退，降低制动系统成本。

4.1 蜗轮蜗杆减速机与伺服电机的集成方案

宇视嘉提供电机减速机一体化集成方案，标准法兰接口可适配主流伺服电机品牌。这种集成方案的优势在于：减少联轴器和安装支架，缩短轴向尺寸；出厂前完成动平衡和预加载，消除现场调试的匹配问题；标准化接插件实现快速拆换，维护成本降低60%以上。

五、国产替代的完整解决方案：宇视嘉产品矩阵

单一产品的替代相对容易，但整机系统的国产化替代则需要完整的供应链支撑。宇视嘉构建了覆盖机器人关节驱动全场景的产品矩阵，能够为客户提供从选型咨询到批量供货的一站式服务。

六、国产替代的实战案例：从选型到量产的全流程

理论需要结合实践才能发挥价值。以下通过一个实际案例，展示国产传动零部件如何帮助客户实现降本增效。

某协作机器人制造商需要为其新一代7轴协作机器人选型核心传动部件，核心需求包括：肩关节和肘关节需要高刚性、大负载的行星滚柱丝杠；腕关节需要紧凑设计的微型伺服电缸；末端夹爪需要适配不同工件的电动夹爪。进口方案的总成本超过单台成本的40%，且交期长达12周。

宇视嘉技术团队介入后，首先对整机结构进行了重新优化，将肩关节和肘关节的行星滚柱丝杠规格从进口品牌的16mm规格降低到12mm规格，通过结构优化弥补了负载裕量的下降；腕关节采用宇视嘉21mm微型伺服电缸替代进口28mm规格，节省了轴向空间；夹爪选用标准化电动夹爪，通过参数配置实现多品种适配。最终整机传动系统成本降低35%，交期缩短至3周，样机测试的精度和寿命均达到设计要求。

七、行动建议：如何启动您的国产替代项目

对于正在考虑国产替代的工程师和企业，以下建议或许能够帮助您少走弯路：

• 从非核心关节入手。首次替代建议选择负载要求相对较低的关节，降低试错成本。
• 获取样品进行验证。宇视嘉提供样品申请服务，建议先通过样品测试验证性能参数是否满足要求。
• 关注全寿命周期成本。采购成本只是一部分，还要考虑维护成本、备件库存成本和停机损失。
• 与供应商建立技术对接。宇视嘉技术支持团队可以参与客户的早期设计阶段，从传动系统设计角度提供专业建议。
• 分阶段推进替代计划。不建议一次性全机替换，建议采用分批替代、逐步验证的策略。

当国产微型伺服电缸已经能在体积和精度上对齐进口品牌，还在苦等海外交期的理由，还能剩下几个？精密传动零部件的国产替代已经不是“能不能”的问题，而是“快不快”和“好不好”的问题。宇视嘉愿意与更多机器人整机厂商和自动化设备制造商携手，共同推动中国智造的升级进程。
