在协作机器人、医疗康复设备、仿生机器人等领域，工程师们面临着一个共同的难题：手指关节空间寸土寸金，一个关节模组的体积稍大，整个灵巧手的设计就要推倒重来。更让人头疼的是，进口品牌的微型关节模组不仅价格高昂，交期往往长达半年以上，严重拖慢项目进度。当行业还在讨论“国产关节模组能不能用”时，宇视嘉已经将微型关节模组的体积做到了行业极限——单关节直径可低至12mm，集成化设计让整套灵巧手方案成为可能。今天我们就来深度解析，机器人灵巧手关节模组小型化的技术门槛，以及宇视嘉是如何突破这些极限的。

一、为什么灵巧手关节模组必须小型化

很多人可能不理解：一个关节模组而已，做大一点有什么关系？实际上，灵巧手对关节模组的体积要求远比想象中苛刻，这背后涉及到三个核心矛盾。

首先是空间约束矛盾。以成年人手部为例，拇指仅有2个关节，而四指各有3个关节，总共需要14到20个独立的驱动关节。如果每个关节模组体积过大，单只手就需要巨大的安装空间，根本无法模拟人类手部的比例和灵活性。这意味着灵巧手要么做得很笨重，要么干脆“缺指少节”，功能性大打折扣。

其次是重量与负载的矛盾。关节模组本身就是运动部件，如果自重过大，一部分电机输出力矩就要用来克服自身惯性，导致有效负载能力下降。对于需要长时间运行的电池供电设备而言，每增加1克重量都意味着续航的损失。

第三个矛盾是散热与密封。灵巧手经常需要在封闭环境或人体附近工作，无法像工业机械臂那样依靠大风扇散热。关节模组体积越小，热密度越高，如果散热设计不合理，持续运行时的温升会严重影响电机寿命和位置精度。

二、小型化面临的三重技术挑战

实现关节模组的小型化，绝不是简单地把零件做小就能解决的问题。宇视嘉技术团队在研发过程中，遇到了三个层面的技术挑战，每一项都是行业公认的难点。

1. 电机与减速机构的极限压缩

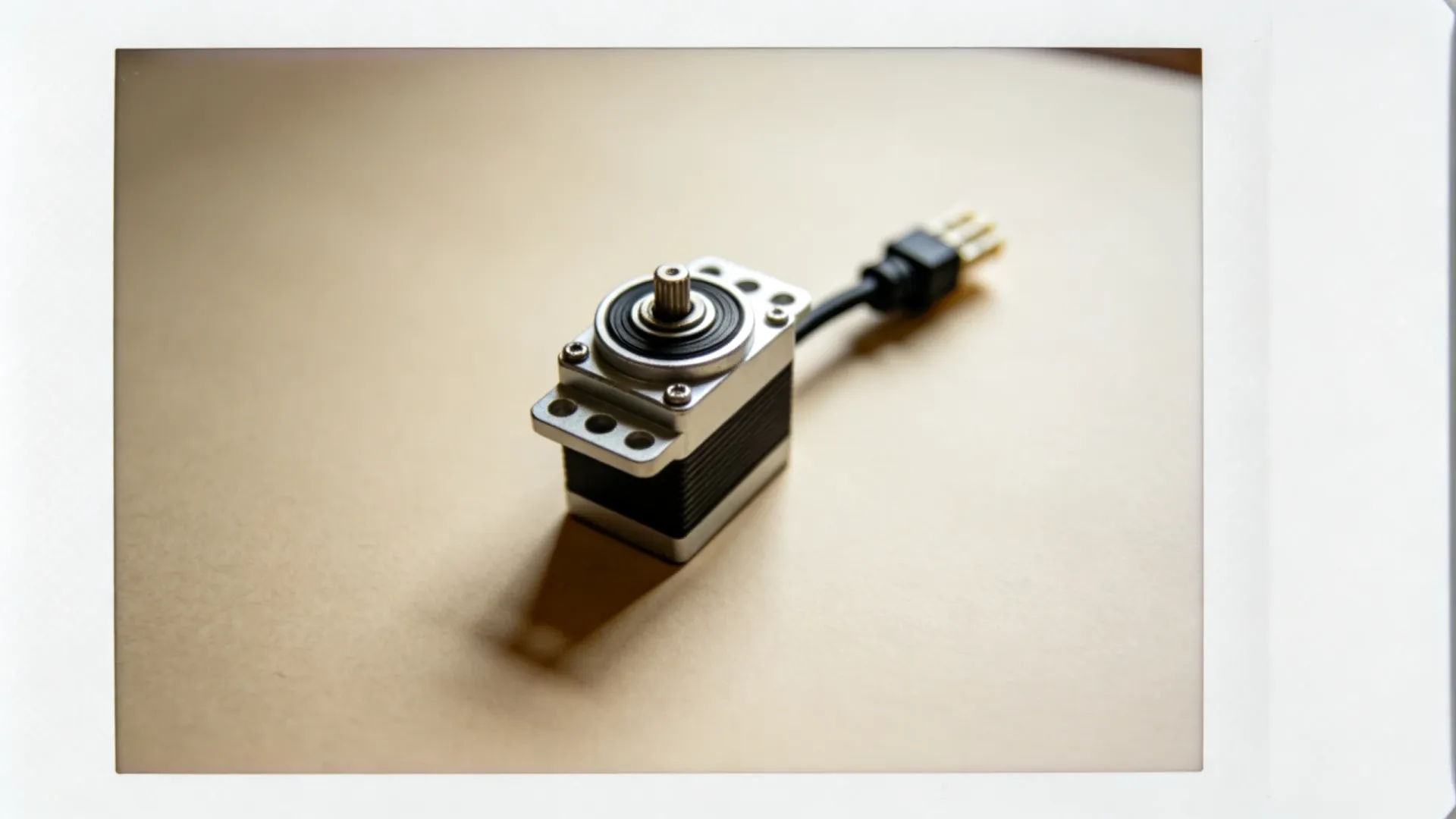

关节模组的核心是电机加减速机构。传统方案中，电机和减速器是独立的两部分，需要联轴器、转轴、轴承座等过渡零件，这些“配角”往往占用比“主角”更大的空间。宇视嘉采用了一体化高度集成的电机设计，将电机转子与减速机构直接耦合，省去了所有过渡零件。

在微型电机领域，空心杯电机是目前体积与性能平衡最好的方案。宇视嘉关节模组采用高性能空心杯电机，转子无铁芯设计消除了齿槽转矩，运行平顺性远优于传统有刷电机。同时，通过优化磁路设计，在有限体积内实现了更大的转矩输出。

2. 编码器的小型化与高精度矛盾

位置反馈是精确控制的前提，但高精度编码器往往体积不小。传统光编需要光学元件和码盘，在振动环境下可靠性也会下降。宇视嘉关节模组选用了微型磁编方案，利用精密磁环与磁阻传感器实现角度检测，分辨率可达14位以上。

磁编的优势不仅是体积小，更重要的是抗干扰能力强。在灵巧手这种可能受到外界磁场影响的应用场景中，磁编的稳定性明显优于光编。

3. 驱动器与线束的集成难题

如果把驱动电路放在关节外部，线束将是一个噩梦——每个关节都需要单独的动力线和信号线，手指根部的空间根本走不下这么多线缆。宇视嘉将驱动电路直接集成在关节模组尾部，形成单线通信方案。

通过CAN总线或EtherCAT协议，所有关节串联在同一条总线上面，控制器只需要两根线就能控制十几甚至二十个关节。这一设计彻底解决了线束难题，也让灵巧手的装配和维护变得简单许多。

三、宇视嘉关节模组的技术规格与选型指南

了解了小型化的技术挑战，我们来看宇视嘉关节模组的具体产品线和技术参数。根据关节类型和应用场景，宇视嘉提供了多种规格的微型关节模组。

关节模组命名规则与系列分类

宇视嘉灵巧手关节模组主要分为三个系列：

• URM-10系列：超微型关节，直径10mm级别，适用于手指远端关节或空间极度受限的场景
• URM-12系列：标准微型关节，直径12mm级别，是灵巧手设计中最常用的规格
• URM-16系列：加强型关节，直径16mm级别，提供更大的输出转矩

核心参数对照表

如何根据灵巧手需求选型

选型时需要综合考虑关节位置、指尖负载要求和整体尺寸限制三个因素。

对于拇指末关节和四指远端关节，活动范围小、受力最小，建议选用URM-10系列。这个位置空间最紧张，URM-10的10mm直径可以保证关节间有足够间隙，避免运动时相互干涉。

四指中关节是灵巧手抓握的主力关节，需要提供足够的转矩来弯曲手指。URM-12系列是最佳选择，0.5N·m的峰值转矩足以应对日常抓握需求，同时12mm直径仍然保持了纤细的外观。

拇指根部关节和手掌内的耦合关节受力最大，往往需要同时驱动多根手指或产生大力矩，这里建议使用URM-16系列。虽然体积稍大，但1.2N·m的峰值转矩能提供充足的力矩余量。

四、集成设计中的关键细节

除了核心的电机和减速机构，宇视嘉关节模组在集成设计上有几个值得关注的关键细节。

关节角度限位设计

灵巧手关节的活动范围必须受到限制，避免过度弯曲损坏内部结构或外部线束。宇视嘉关节模组在内部集成了软限位机构，通过弹性缓冲的方式实现角度限制，既保护了内部精密零件，又避免了硬碰撞产生的冲击噪声。

标准限位范围为±45°，如果需要自定义限位角度，可以在订购时指定，宇视嘉提供定制化的限位块加工服务。

出线方式与连接器

关节模组的出线方式直接影响灵巧手的整体布线和可靠性。宇视嘉提供两种出线方案：径向出线和轴向出线。

径向出线的线缆从关节侧面引出，适合关节安装在面板上、线缆需要从侧面走线的场景。轴向出线的线缆从关节尾部引出，适合关节串联布置、线缆需要沿关节轴线方向走线的场景。在灵巧手设计中，轴向出线方案更为常用。

连接器采用微型混合连接器，集成了电源、通信和编码器反馈信号，插拔次数可达500次以上，满足研发阶段的反复调试需求。

散热考量与持续工作能力

关节模组的持续工作能力取决于散热设计。宇视嘉关节模组外壳采用铝合金材质，通过外壳整体散热。在自然对流条件下，URM-12系列可以持续输出50%峰值转矩而不超过额定温升。

如果需要更长的持续工作时间，可以在外壳上加装微型散热片，或者通过优化控制算法，采用间歇工作制来降低平均发热。

五、典型应用场景与方案建议

宇视嘉微型关节模组已经在多个领域得到了实际应用，下面列举几个典型场景的方案设计思路。

协作机器人末端夹爪

在轻量化协作机器人领域，末端夹爪需要快速更换、兼容多种工件。采用URM-12系列关节模组构成的3指或4指自适应夹爪，可以在极小的空间内实现多种抓取模式。与传统的单自由度气动夹爪相比，电动关节夹爪的优势在于：抓取力度可精确控制、抓取模式可编程切换、无需压缩空气管路。

典型配置为：手掌内部集成URM-16系列关节作为基座，四指远端采用URM-10系列，整体重量控制在150克以内。

医疗康复外骨骼

手部康复外骨骼需要贴合人手曲线，在指关节处安装驱动装置。康复训练需要精确的力量控制，URM-12系列的14位位置分辨率和电流环控制可以实现平滑的力矩输出，帮助患者进行精细的手指康复训练。

医疗场景对安全性要求极高，宇视嘉关节模组具备过流保护、过温保护和堵转检测功能，当检测到异常状态时会立即停止输出，防止对患者造成伤害。

仿生机器人与教育科研

仿生机器人是宇视嘉关节模组的另一个重要应用领域。在人形机器人设计中，双手需要模拟人类的灵活度，采用URM系列关节可以构建14自由度以上的灵巧手。

对于高校实验室和科研机构，宇视嘉提供开放的通信协议和示例代码，支持ROS、Python、C++等多种开发环境。学生和研究人员可以快速上手，进行机器人控制算法的研究和验证。

六、国产替代的真实差距与优势

谈到国产关节模组，很多人的第一反应是“精度够不够”。客观来说，在极端工况下（比如持续重载、高温环境），国产关节模组的寿命和稳定性与进口高端产品仍有差距。但在灵巧手这个应用场景下，差距已经非常小了。

灵巧手关节模组的实际工作状态是：短时运行、间歇工作、环境可控。在这样的条件下，国产关节模组的性能完全能够满足需求。而且国产方案有几个明显的优势：

• 交期优势：进口品牌动辄半年以上的交期，宇视嘉标准品两周内可以交付
• 价格优势：同等性能下，价格仅为进口品牌的60%-70%
• 服务优势：本地技术支持团队可以快速响应需求变更和故障排查
• 定制能力：可以根据特殊需求调整关节尺寸、限位角度、出线方式等参数

对于科研项目和产品预研阶段，国产关节模组的性价比优势更加明显。与其把宝贵的时间花在等待进口配件上，不如先用国产方案验证功能，等到产品定型、需要大批量生产时，再根据实际情况决定是否切换到进口方案。

七、选型建议与技术支持

如果您正在设计一款灵巧手或者需要用到微型关节模组的产品，建议按照以下步骤进行选型：

1. 明确空间约束：测量安装位置的直径限制和轴向长度限制，确定可选的关节尺寸范围
2. 计算负载需求：根据指尖需要抓取的物体重量，计算每个关节需要的输出转矩
3. 确定控制要求：明确通信协议、位置精度要求、是否需要力矩反馈
4. 联系宇视嘉：提供上述信息，技术团队会推荐合适的型号并提供3D模型用于结构设计

宇视嘉提供免费的技术咨询服务，即使是选型阶段的概念咨询也完全免费。对于有潜力的合作项目，宇视嘉还可以提供样品试用和技术支持，帮助客户快速完成产品开发。

当国产微型关节模组已经能把直径压到10mm级别、把峰值转矩做到1N·m以上、把通信协议集成到单线串联，还在用进口交期给自己设限的理由，已经越来越难找了。如果您有具体的应用场景或选型疑问，宇视嘉技术团队随时可以提供一对一的咨询服务。#宇视嘉 #微型关节模组 #灵巧手 #机器人关节 #国产替代
