从进口灵巧手关节模组报价单上那个刺眼的数字，到国产方案三分之一的价格——这不是简单的成本削减，而是一场精密传动供应链的结构性重构。当协作机器人、医疗康复设备、特种作业机器人对灵巧手的需求从"能用"升级到"好用"，关节模组的选型难题才真正浮出水面。今天这篇文章，宇视嘉技术团队把灵巧手关节模组选型的门道一次性讲清楚。

一、为什么灵巧手关节模组的选型这么难？

做机器人本体的工程师有个共同感受：灵巧手的关节模组选型，比六轴机器人关节减速器的选型要复杂得多。问题不在于参数难找，而在于这是一套高度定制化的精密传动系统。

首先是空间约束。灵巧手本身体积有限，每个关节的安装空间都被压缩到毫米级。指关节需要做的更小、更轻，但同时要保证足够的输出扭矩——这两个需求本身就是矛盾的。其次是精度要求。灵巧手要完成抓取、对捏、拿捏等精细动作，关节的角度分辨率必须达到0.5度甚至更高，这对编码器的精度和驱动器的响应速度都是考验。

更关键的是，关节模组不是单一零件，而是一套集成系统：电机提供动力，减速器放大扭矩，编码器反馈位置，驱动器控制运行。任何一个环节选型不当，都会导致整个模组性能打折扣。

1.1 灵巧手关节模组与普通伺服关节的区别

很多人会把灵巧手关节模组和普通的伺服旋转关节混为一谈，实际上两者的设计理念完全不同。

二、灵巧手关节模组的四大核心构成

选型之前，必须搞清楚关节模组里都有什么、每个部件起到什么作用。只有理解了系统架构，才能做出正确的选型决策。

2.1 电机：动力源的选择

灵巧手关节模组常用的电机主要有两种：无刷直流电机（BLDC）和空心杯电机。

无刷直流电机的优势在于功率密度高、效率高、寿命长，是目前灵巧手关节的主流选择。宇视嘉的灵巧手关节模组系列采用高性能无刷电机，峰值扭矩可达0.5~2Nm，转速范围覆盖0~3000rpm，能够满足绝大多数灵巧手的动力需求。

空心杯电机则胜在响应速度快、转动惯量低，特别适合需要快速响应的场景，比如需要做精细力控的医疗康复设备。但空心杯电机的扭矩相对较小，通常需要配合较大减速比的减速器使用。

2.2 减速器：扭矩放大的关键

减速器是关节模组中技术含量最高的零部件，也是选型时最容易踩坑的部分。灵巧手关节常用的减速器类型包括：

• 行星减速器：结构紧凑、传动效率高，是灵巧手关节的首选。宇视嘉采用定制化行星减速器，体积可压缩至Φ12mm级别，同时保持≥90%的传动效率。
• 谐波减速器：减速比大、精度高，但成本较高，且在灵巧手的紧凑空间里安装难度大。

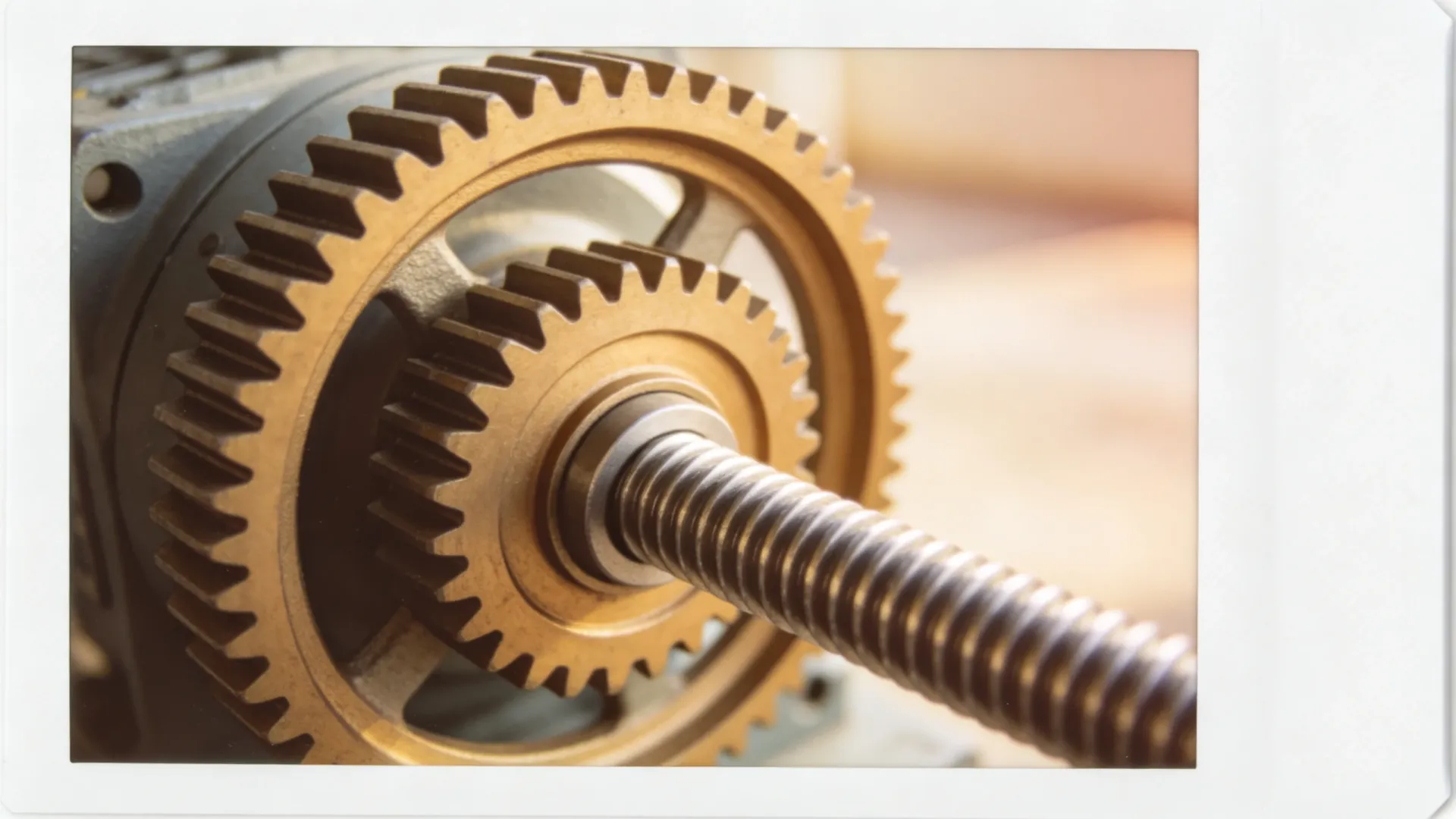

• 蜗轮蜗杆减速器：具有自锁功能，可靠性高，适合需要保持固定姿态的场景。宇视嘉的蜗轮蜗杆减速机系列经过特殊优化，在保持自锁特性的同时大幅缩小了体积。

选减速器时，有几个关键指标必须重点关注：减速比、额定输入转速、额定输出扭矩、背隙（回差）。对于灵巧手应用，背隙是重中之重——背隙过大会导致手指在力控时出现"空程"，严重影响抓取体验。宇视嘉关节模组的背隙控制在≤1度，部分高精度型号可做到≤0.5度。

2.3 编码器：位置反馈的眼睛

编码器决定了关节能"看到"自己转到了什么位置。灵巧手关节通常使用增量式编码器或绝对式编码器。

增量式编码器成本较低，但掉电后无法记忆位置，每次上电都需要回零操作。绝对式编码器则能实时感知当前位置，即使断电重启也不需要重新校准。对于需要频繁启停的灵巧手应用，建议选择绝对式编码器。

宇视嘉灵巧手关节模组标配17位绝对式磁编码器，分辨率达到131072脉冲/圈，配合驱动器内部的细分算法，等效角度分辨率可提升至23位以上，完全满足精细动作控制的需求。

2.4 驱动器：运动控制的大脑

驱动器负责接收上位机的指令，驱动电机按照期望的速度和位置运行。对于灵巧手关节模组，驱动器通常有两种集成方式：外置式和关节内置式。

外置式驱动器的优势是散热好、维护方便，但需要额外的连接线束，增加了布线和重量。关节内置式驱动器则将驱动电路集成在关节尾部，实现了真正的机电一体化，特别适合空间紧凑的灵巧手应用。

宇视嘉提供两种集成方案供客户选择：标准配置采用外置驱动器，方便散热和维护；针对有极致紧凑需求的客户，可选配关节内置式驱动方案，整机关节模组直径可再缩减15%。

三、选型必须搞清楚的6个关键参数

说了这么多技术细节，真正的选型工作该怎么入手？宇视嘉技术团队总结了6个核心参数，把这些搞清楚了，选型就成功了一大半。

3.1 输出扭矩：你需要多大的力？

这是最基础也是最重要的参数。不同应用的扭矩需求差异巨大：轻型灵巧手（如服务机器人）的单指关节扭矩需求通常在0.3~0.5Nm，而工业级灵巧手可能需要1~2Nm甚至更高。

计算方法：用末端抓取力需求反推。比如要实现5N的指尖抓取力，假设手指长度100mm，关节力臂50mm，则单关节所需扭矩≈0.25Nm。考虑到安全系数和传动效率损失，选择0.5~1Nm输出扭矩的关节模组比较稳妥。

3.2 转速范围：动要动多快？

灵巧手的转速需求和应用场景密切相关。工业分拣场景可能需要较快的开合速度，而医疗康复设备则更注重低速平稳性和力控精度。

宇视嘉标准关节模组的空载转速可达200rpm，配合减速器后末端速度约1~2rpm，满足大多数灵巧手的动作需求。对于需要更快响应的场景，可选择高转速版本，最高可达400rpm。

3.3 定位精度：你能接受多大误差？

定位精度决定了灵巧手能完成多精细的动作。普通消费级灵巧手的角度精度通常要求±1~±2度，而医疗手术机器人或精密装配场景可能要求±0.5度甚至更高。

需要注意的是，这里的精度是系统精度，包括电机、减速器、编码器、驱动器各个环节的误差累积。如果某单个关节的背隙是1度，即使控制器精度再高，最终的位置误差也很难低于1度。所以选型时要关注的是系统精度，而非单个零部件的精度标称值。

3.4 尺寸约束：能装得下吗？

灵巧手关节模组的尺寸直接决定了你能设计出多紧凑的手指结构。常见的外径尺寸有Φ10mm、Φ12mm、Φ14mm、Φ16mm等，长度则取决于减速器和电机的配置。

宇视嘉提供标准化的关节模组产品线，最小规格可达Φ10mm×25mm（不含线束）。如果标准尺寸无法满足需求，还可以提供深度定制服务，调整电机长度、减速器配置、编码器类型等，以适应特殊空间约束。

3.5 供电电压：你打算用几伏？

供电电压影响系统的功耗和线缆设计。灵巧手常用的电压等级有12V、24V和48V三种。

12V电压适合电池供电的移动机器人，优势是安全可靠、配件丰富；24V是工业应用的主流选择，兼顾了供电便利性和功率输出；48V则适合大功率需求场景，但需要更好的绝缘措施和散热设计。宇视嘉全系列关节模组支持宽电压输入（9~36V），客户可根据实际系统设计灵活选择。

3.6 通讯协议：用什么和控制器对话？

通讯协议决定了关节模组和主控制器之间的数据交互方式。常见的协议有：

• CAN总线：工业级标准，抗干扰能力强，支持多节点组网，是目前灵巧手应用的主流选择。
• RS485：成熟稳定，适合长距离传输，但传输速率相对较低。
• TTL/半双工串口：协议简单，适合单关节或简单应用。
• EtherCAT：高速实时总线，适合对响应速度有极高要求的场景。

宇视嘉标准产品支持CAN总线和RS485双协议可选，并提供开放的通讯协议文档，方便客户进行二次开发。

四、宇视嘉灵巧手关节模组的产品优势

说完了选型方法论，来看看宇视嘉的产品为什么值得选择。

4.1 一站式配套，拒绝拼凑

很多客户在选型时会遇到这样的困境：电机找一家、减速器找一家、编码器再找一家，买回来发现接口不匹配、性能不兼容。宇视嘉提供的是经过系统匹配的完整关节模组方案，电机、减速器、编码器、驱动器经过统一调校，系统性能有保证。

而且宇视嘉的产品线非常完整：微型伺服电缸用于线性执行机构，电动夹爪用于末端抓取，行星滚柱丝杠和微型滚珠丝杠用于精密传动，蜗轮蜗杆减速机用于需要自锁的场景。灵巧手关节模组可以和其他产品形成配套方案，满足整机厂的一站式采购需求。

4.2 深度定制能力

标准品无法满足所有需求时，宇视嘉的定制能力就是差异化的竞争力。定制服务涵盖：

• 输出扭矩/转速的定制（±20%范围可调）
• 尺寸规格的定制（特定直径或长度）
• 减速比的定制（根据负载特性优化）
• 出线方式和长度的定制
• 通讯协议的定制开发

很多客户反馈，从提出定制需求到拿到样品，宇视嘉的响应速度比进口品牌快得多，而且沟通成本低——技术团队能直接对接需求，不需要层层审批。

4.3 交期与成本的双重优势

进口品牌的灵巧手关节模组交期通常在12~16周，而且起订量要求高。宇视嘉标准品交期4~6周，小批量定制也能在8~10周内交付。对于需要快速迭代的机器人整机厂来说，这几个月的差距可能就是产品上市窗口的区别。

成本方面，宇视嘉关节模组的售价约为同规格进口产品的40%~60%，在保证性能的前提下，大幅降低了整机成本。这对于尚未实现规模化的机器人整机厂来说，是非常现实的压力缓解。

五、选型常见误区与避坑指南

在长期和客户打交道的过程中，宇视嘉技术团队总结了选型时最容易踩的几个坑，希望能帮你绕开。

5.1 只看峰值扭矩，忽视持续扭矩

电机规格表上通常会标注峰值扭矩和额定扭矩。峰值扭矩是电机短时间内能达到的最大扭矩，可能只维持几秒；额定扭矩是电机可以持续输出的扭矩。如果按峰值扭矩选型，用到实际场景中很快就会过热。

避坑建议：选型时以额定扭矩为主要参考，峰值扭矩只作为安全裕量考虑。

5.2 追求过高的减速比

减速比越大，输出扭矩越大，但转速也越低。而且减速比过大还会带来两个问题：一是背隙累加导致精度下降，二是效率损失增加，发热严重。

避坑建议：先确定需要的输出转速，反推需要的减速比，不要一味追求大扭矩。

5.3 忽视线缆和接头的布置

关节模组本身的尺寸可能满足要求，但加上供电线、通讯线、编码器线之后，整个系统可能变得臃肿。特别是多关节的灵巧手，每根线都要合理走线，否则手指间的干涉问题会让你抓狂。

避坑建议：选型时就确认好出线方向和接头规格，留出足够的走线空间。或者干脆选择关节内置驱动的方案，减少线缆数量。

5.4 通讯协议不匹配

关节模组和主控制器之间的通讯协议必须匹配。最常见的问题是：驱动器支持CAN，但主控制器的CAN接口已经被其他设备占用，或者CAN波特率设置不一致。

避坑建议：在选型阶段就确认好通讯协议和波特率要求，最好能拿到通讯协议文档进行预研。

六、国产精密传动的时代机遇

说到底，灵巧手关节模组的选型难题，本质上是精密传动供应链成熟度的问题。过去几年，国产精密传动企业一直在追赶，无论是行星滚柱丝杠、微型滚珠丝杠，还是今天重点讨论的灵巧手关节模组，国产替代的进程都在加速。

宇视嘉从微型伺服电缸起步，逐步扩展到电动夹爪、行星滚柱丝杠、微型滚珠丝杠、蜗轮蜗杆减速机、机器人灵巧手关节模组等产品线，构建起一套完整的精密传动产品体系。这条路走得不算快，但每一步都比较扎实——产品经过反复验证才推向市场，服务跟得上客户的需求迭代。

对于机器人整机厂来说，选择国产关节模组不只是成本考量，更是供应链安全的战略选择。当进口品牌的交期从14周变成24周，当定制需求石沉大海杳无音讯，你才能体会到"核心传动件握在自己手里"的价值。

灵巧手的选型确实复杂，但没有那么神秘。把需求拆解清楚，把参数列明白，找到一家产品靠谱、服务到位的供应商，这件事就不难了。宇视嘉的技术团队随时可以提供选型支持和方案咨询，欢迎有需要的工程师直接沟通。

希望这篇文章能帮你理清灵巧手关节模组的选型思路。如果还有具体的技术问题或者项目需求，欢迎在评论区留言交流。
