机器人灵巧手关节模组需要哪些配套？核心零部件选型指南

"你们的灵巧手关节模组，能不能再轻个20克？"在某人形机器人厂商的研发办公室里，结构负责人看着新一代样机陷入了沉思。手指关节模组的重量、精度、响应速度，每一个参数都在挑战现有配套供应链的极限。灵巧手关节模组看似只是一个"小型关节"，但它背后需要的配套零部件，却直接决定了整只手的性能上限。

今天我们就来系统梳理一下：机器人灵巧手关节模组到底需要哪些配套？每个环节该怎么选？

一、灵巧手关节模组的结构与核心诉求

在说配套之前，先得搞清楚灵巧手关节模组本身的特性。与工业机械手的关节不同，灵巧手关节模组有几个鲜明特点：

1. 空间极度受限

以常见的多指灵巧手为例，单个手指关节模组的轴向长度通常需要控制在30至50毫米以内，径向尺寸更是被指节宽度严格限制。这意味着安装在关节内部的驱动电机、减速机构、传动丝杠都必须"短小精悍"，体积冗余的通用型零部件直接被排除在外。

2. 重量敏感度极高

一只完整的灵巧手通常包含12至20个关节模组，每个模组即便只多出5克，整手的增重就可能达到60至100克。对于依赖上肢末端执行的人形机器人而言，这点重量直接影响到手臂负载与续航表现。

3. 精度与响应速度要求严苛

灵巧手要完成抓取、捏取、握持等精细操作，关节模组需要具备0.1毫米以上的位置重复精度，同时响应时间要控制在毫秒级别。这对驱动与传动系统的刚性、刚性保持以及响应带宽都提出了极高要求。

4. 集成度要求高

关节模组不是单一零部件，而是一个集成体。它需要把驱动、传动、传感、制动等功能模块高度整合，同时预留电气接口与机械安装面。这种"小而全"的特性，决定了配套零部件必须能够协同设计、快速适配。

二、驱动系统配套：从电机到伺服电缸

灵巧手关节模组的驱动系统是整套配套的核心，它负责把电能转化为机械运动，是关节输出的"动力心脏"。

2.1 微型伺服电缸：小体积、大作为

在灵巧手关节模组的驱动选型中，宇视嘉微型伺服电缸是一个绕不开的选项。所谓伺服电缸，就是把伺服电机与丝杠传动机构集成一体的标准化单元，它在灵巧手场景中的优势非常明确：

• 体积压缩显著：相比分体式电机加联轴器加丝杠的拼装方案，宇视嘉微型伺服电缸采用一体化结构设计，轴向长度可缩短30%以上，能够直接嵌入关节模组的有限空间。
• 精度保持稳定：一体化结构消除了分体式方案中联轴器、键连接等环节的装配误差，重复定位精度更容易维持在0.02毫米以内。
• 响应特性优异：内置高分辨率编码器与闭环控制，响应带宽可达200Hz以上，满足灵巧手快速抓取的动作需求。
• 标准化交付：宇视嘉提供微型伺服电缸的系列化规格，行程、推力、速度均有标准选型表，可以大幅缩短定制周期。

对于人形机器人厂商来说，选微型伺服电缸不只是选一个零部件，更是在选一种"小体积、高可靠、快交付"的系统解决方案。宇视嘉在精密运动控制领域深耕多年，已为多家头部机器人企业提供过关节模组驱动配套。

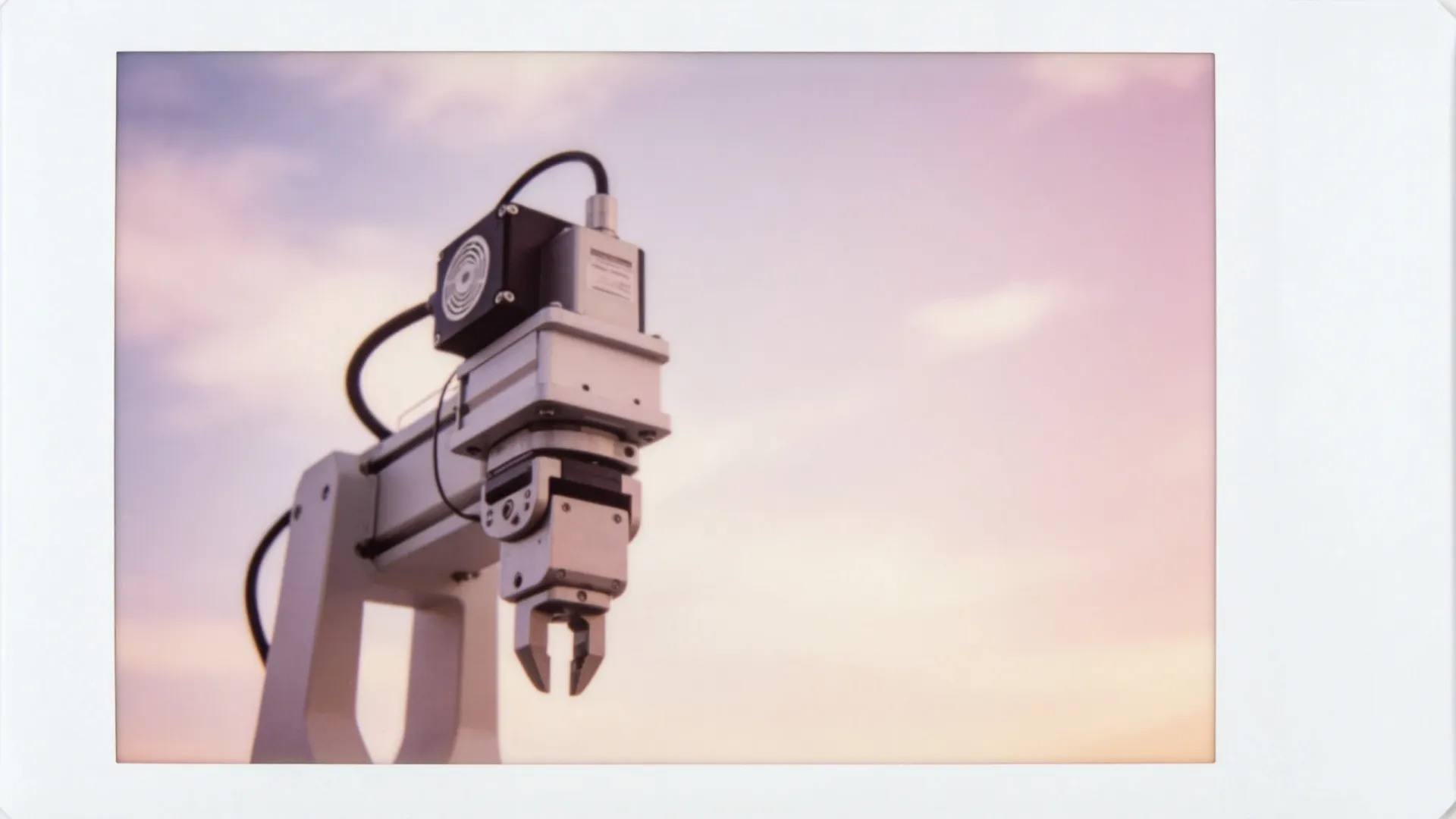

2.2 电动夹爪与末端执行器的协同

灵巧手本质上是一种多指末端执行器。关节模组驱动手指运动，最终还需要电动夹爪来完成具体的抓取动作。电动夹爪与关节模组的关系，好比"关节"与"手掌"——各司其职、协同配合。

在配套选型时，需要注意电动夹爪的安装接口是否与灵巧手本体兼容、控制协议是否能统一接入整机控制系统。宇视嘉的电动夹爪产品线覆盖了指尖式、多指式、平行式等多种构型，可以根据灵巧手的指节数量与行程需求进行匹配。

三、传动系统配套：丝杠与减速机的精密配合

驱动电机输出的高速低力矩运动，需要通过传动系统转换为低速大推力输出。传动系统的性能，直接决定了关节模组的负载能力与运动刚性。

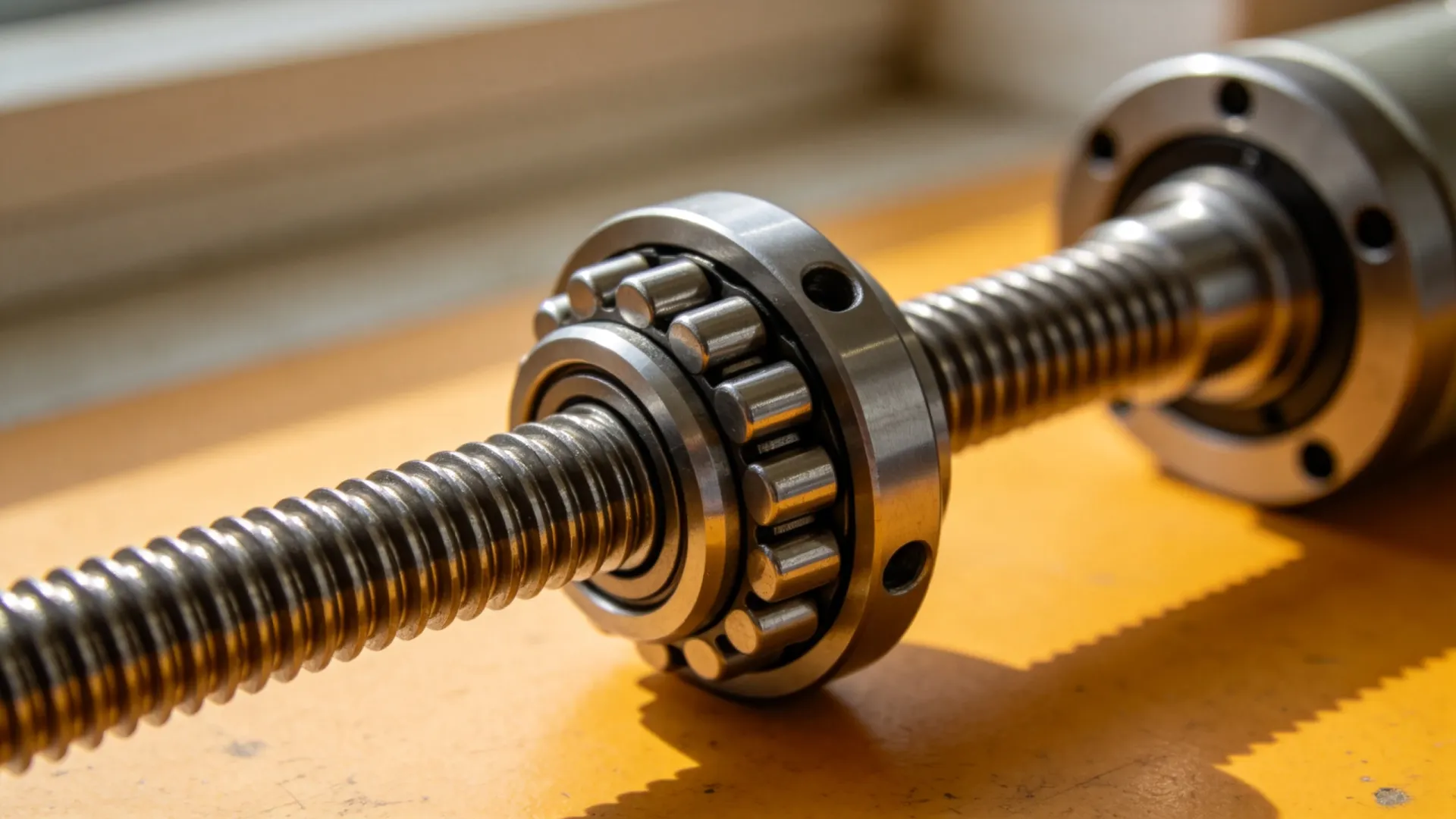

3.1 行星滚柱丝杠：高承载、长寿命的首选

行星滚柱丝杠是近年来在精密传动领域快速崛起的技术路线，尤其适合灵巧手关节模组这种对承载能力与刚性要求极高的场景。

它的结构特点是把传统滚珠丝杠中的"滚珠"替换为"滚柱"。滚柱与丝杠螺母的接触是线接触而非点接触，接触面积大幅提升。这带来几个关键优势：

• 承载能力提升3至5倍：在同等体积下，行星滚柱丝杠的额定动载荷与静载荷都显著高于滚珠丝杠，这对于灵巧手关节模组应对突发碰撞工况尤为重要。
• 刚性更强：线接触特性让传动刚度更高，外力作用下的弹性变形更小，有利于保证位置精度。
• 寿命更长：滚柱的接触应力分布更均匀，磨损更缓慢，预期使用寿命可达滚珠丝杠的2至3倍。

宇视嘉的行星滚柱丝杠产品在精密传动领域有成熟的技术积累，其微型行星滚柱丝杠系列已实现直径14毫米至22毫米的多规格覆盖，可以直接适配灵巧手关节模组的紧凑空间。

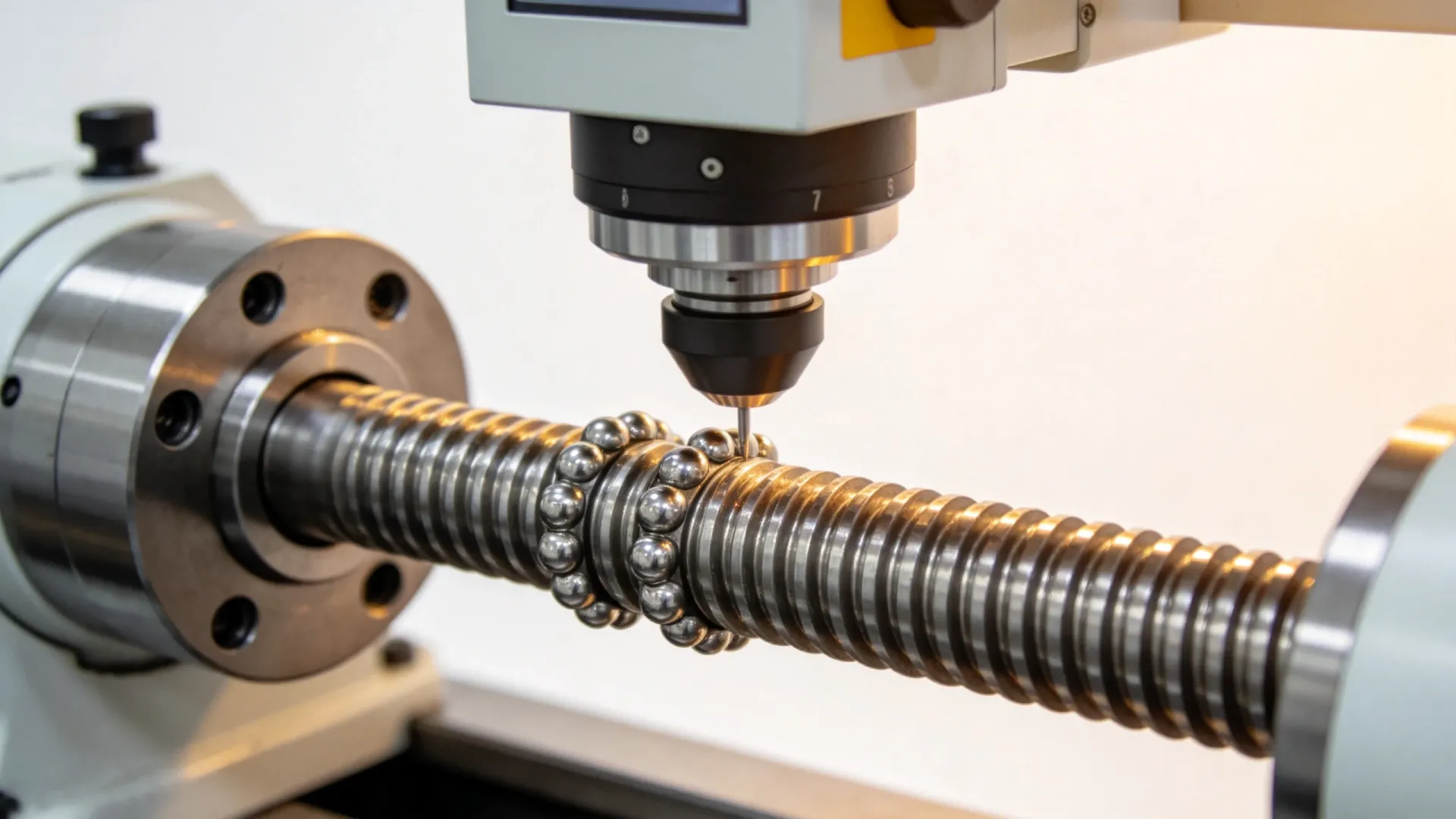

3.2 微型滚珠丝杠：高精度、高速响应的经典之选

如果关节模组的负载需求相对较低，但对位置精度与响应速度要求极高，微型滚珠丝杠依然是值得考虑的方案。

宇视嘉的微型滚珠丝杠产品线涵盖直径6毫米至16毫米规格，导程精度达到C3级以上，螺母组件经过预紧处理后可消除反向间隙。对于指尖关节这种行程小、精度要求高的部位，微型滚珠丝杠的性价比优势比较明显。

3.3 蜗轮蜗杆减速机：自锁特性的独特价值

在某些需要保持姿态锁定的灵巧手构型中，关节模组需要具备断电自锁能力——即电机断电后，在外力作用下关节不会因为重力或负载而发生位移。这种场景下，蜗轮蜗杆减速机就派上用场了。

蜗轮蜗杆传动的核心特性是"自锁"：当蜗杆主动、蜗轮从动时，传动是锁定的，外力无法反向驱动。宇视嘉的蜗轮蜗杆减速机产品采用精密研磨工艺，传动效率与背隙控制都达到了较高水准，可以作为灵巧手关节模组减速机构的备选方案。

四、传感系统配套：让关节"感知"自身状态

灵巧手关节模组要实现精准控制，离不开传感系统的支撑。传感系统配套主要包含两类传感器：

4.1 位置传感器

用于实时反馈关节的转动角度或直线位移。常见方案包括：

• 增量式编码器：结构简单、成本较低，但断电后需要回零操作。
• 绝对式编码器：断电后仍能感知当前位置，启动无需回零，但成本略高。
• 旋转变压器：抗干扰能力强，适用于电磁环境复杂的场景。

宇视嘉微型伺服电缸已内置高精度编码器，可直接输出位置反馈信号，简化了传感系统的配套复杂度。

4.2 力矩传感器

用于感知关节输出力矩或手指抓取力度。高精度力矩传感器可以选配磁环式或应变片式方案，根据预算与精度需求进行权衡。对于灵巧手的精细抓取场景，力矩反馈是实现"柔性控制"的关键输入。

五、配套选型的核心考量维度

面对这么多配套选项，工程师在实际选型时该怎么权衡？这里总结几个关键考量维度：

5.1 空间匹配是第一关

所有配套零部件的尺寸必须能够装入关节模组的壳体空间。建议在项目早期就让配套供应商提供3D模型进行干涉检查，避免后期结构返工。宇视嘉可提供全系列产品的STEP格式模型，便于整机厂商进行数字化预验证。

5.2 推力/扭矩需求决定传动选型

根据灵巧手的负载工况计算每个关节需要的输出推力或扭矩，进而反推电机功率与减速比。对于重负载关节（如拇指基部），行星滚柱丝杠的高承载优势更明显；对于轻负载关节（如指尖），微型滚珠丝杠的精度优势更有价值。

5.3 响应特性影响控制闭环

如果关节模组需要快速跟踪期望轨迹，控制带宽就是硬性指标。伺服电缸的响应特性、丝杠的刚性系数、减速机的背隙都会影响闭环性能。建议在选型阶段进行样机测试，实测响应曲线是否符合预期。

5.4 交期与定制化能力

人形机器人行业处于快速迭代期，产品的生命周期短、定制需求多。配套供应商的响应速度与定制能力直接影响整机项目的推进节奏。宇视嘉建立了快速定制机制，常规规格的微型伺服电缸与行星滚柱丝杠可实现4至6周交付，特殊规格也可根据图纸进行专项开发。

六、宇视嘉能给灵巧手关节模组配套带来什么

说到这里，可能有读者会问：灵巧手关节模组的配套，宇视嘉具体能提供什么？这里做一个简要汇总：

宇视嘉的核心价值，不只是提供单个产品，而是帮助机器人整机厂商在"精密运动控制"这个维度上少走弯路。一个好的配套供应商，应该能在产品定义阶段就参与进来，理解整机需求，反哺配套选型，最终让终端产品跑得更稳、更快、更可靠。

七、写在最后

说实话，灵巧手关节模组的配套选型，并没有标准答案。每个整机厂商的产品定位、结构方案、控制策略都不同，配套需求自然也会有差异。但有一点是确定的：在人形机器人这个赛道上，核心传动零部件的国产化程度正在快速提升，像宇视嘉这样专注于精密运动控制领域的企业，正在用实际产品填补一个又一个空白。

如果你正在为灵巧手关节模组寻找可靠的配套供应商，不妨直接联系宇视嘉的工程师团队聊聊。一款好的微型伺服电缸、一根高刚性的行星滚柱丝杠、一台适配的电动夹爪——这些看似不起眼的配套，很可能正是你下一代产品超越对手的关键所在。
