在工业自动化和服务机器人领域，人机协作正从概念走向现实。然而，当机械手与人近距离协同作业时，安全问题始终是横亘在技术落地面前的一道门槛。据国际机器人联合会统计，协作机器人安全事故中，超过六成与末端执行器的失控或误动作有关。灵巧手关节模组作为机器人与外界交互的“最后一环”，其安全设计的每一个细节，都直接决定着人机协作的可靠性。宇视嘉凭借在微型伺服电缸与精密传动领域的深厚积累，为行业提供了从硬件到控制的全链路安全解决方案。

一、人机协作场景下，灵巧手面临的安全挑战

传统工业机器人依靠安全围栏实现人机隔离，而协作机器人的核心价值在于打破物理边界。这意味着末端执行器必须具备“感知—判断—响应”的闭环能力，任何一个环节的缺失都可能酿成事故。灵巧手关节模组在实际应用中，面临的安全挑战主要集中在以下几个层面。

1.1 力控精度不足导致的碰撞伤害

人手在触碰物体时，本能地会根据阻力调整施力大小，柔软的肌肉组织也能吸收冲击能量。而机械关节一旦输出力矩超出安全阈值，即便是非故意的接触，也可能对人体造成伤害。尤其在医疗辅助、服务机器人等需要与人贴身协作的场景中，关节模组的力控精度直接决定了碰撞后果的严重程度。行业标准ISO/TS 15066明确规定了协作机器人各部位的最大允许接触力，这对于灵巧手关节的设计提出了极高的精度要求。

1.2 关节失控与急停响应滞后

当控制系统检测到异常时，从发出停机指令到执行器真正停止动作之间，存在不可避免的响应延迟。如果关节模组的制动响应时间过长，或者缺乏独立的急停机制，在突发状况下很可能无法及时保护操作者。此外，电机堵转、驱动器故障等异常工况下的失控行为，也是必须纳入安全考量的隐患。

1.3 空间受限导致的散热与可靠性问题

灵巧手通常体积紧凑，手指关节的布置空间极为有限。在狭小的腔体内，高功率密度的电机和驱动器产生的热量难以有效散逸，长期高温运行会加速绝缘老化，显著提升故障概率。与此同时，空间约束也意味着无法像大型工业机械那样预留充足的安全裕量，每一个零部件的选型都必须兼顾性能与可靠性。

二、灵巧手关节模组安全设计的四大核心要素

基于人机协作的特殊需求，宇视嘉技术团队总结出灵巧手关节模组安全设计的四大核心要素，这既是评判一款产品是否适用于协作场景的标准，也是选型过程中需要重点关注的维度。

2.1 精确力控：实现本质安全的第一步

本质安全（Intrinsic Safety）的核心理念，是从源头消除危险源而非依赖外部防护。对于灵巧手关节模组而言，这意味着必须具备精确的力矩输出控制能力。一款合格的协作级关节模组，力控精度应能稳定在额定力矩的5%以内，响应带宽不低于50Hz，才能满足快速变化的作业需求。

实现高精度力控的关键在于三个方面：首先是高分辨率的位置反馈，建议采用17位及以上的磁性绝对值编码器；其次是低齿槽效应的电机设计，保证力矩输出的平稳性；最后是成熟的电流环控制算法，通过PWM调制实现细腻的力矩调节。宇视嘉微型伺服电缸采用的自研FOC矢量控制算法，能够在微秒级别完成电流采样与调整，为灵巧手关节提供“刚柔并济”的力控表现。

2.2 快速制动：急停机制的生死线

急停响应时间是协作安全的生命线。根据ISO 13849安全等级要求，安全相关的控制系统必须在规定的响应时间内完成功能转换。对于灵巧手关节模组，制动时间（从收到停机信号到完全静止）应控制在50毫秒以内，而故障后的风险暴露时间则要求更短。

宇视嘉关节模组采用双通道独立制动设计，正常运行时由主控驱动提供动态制动，检测到异常信号时可立即切换至硬件级安全制动器。该安全制动器基于失电抱闸原理，响应时间低于10毫秒，且不依赖软件判断，真正实现“硬保护”。

2.3 温度监控：预防性维护的关键节点

关节模组的运行温度是反映内部健康状态的“体温计”。持续的高温不仅会降低电机效率，还会加速润滑脂老化、轴承磨损，间接提升故障风险。宇视嘉关节模组集成了NTC温度传感器，实时采集绕组温度并上传至控制系统。当温度超过预设阈值时，系统会自动降功率运行或触发预警，实现“早发现、早处理”的预防性维护。

2.4 冗余设计：安全等级的系统性保障

单点故障是协作安全的大敌。宇视嘉关节模组在关键环节引入冗余设计：编码器采用双元件备份，主编码器故障时可无缝切换至冗余通道；驱动器的电源模块采用双路独立供电，任一回路失效不影响基本功能；通信接口支持协议级心跳检测与看门狗保护，确保控制指令的完整性和时效性。这些冗余措施共同支撑起符合PLd等级（ISO 13849）的安全性能目标。

三、宇视嘉灵巧手关节模组的安全架构解析

宇视嘉推出的机器人灵巧手关节模组系列产品，在设计之初就将人机协作安全作为核心指标加以贯彻。其安全架构可以从硬件层面、控制层面和系统集成层面三个维度来理解。

3.1 硬件层面的安全配置

宇视嘉关节模组采用一体化集成设计，将电机、减速器、编码器、驱动器、制动器全部封装在紧凑的单元内。这种设计不仅简化了客户的系统集成难度，更重要的是保证了各安全功能模块之间的电气兼容性和响应一致性。

减速器环节选用高精度行星滚柱丝杠或微型滚珠丝杠作为传动核心。相比传统谐波减速器，滚柱丝杠的刚性更高、传动效率更稳定，且在异常工况下不易出现“柔化塌陷”，能够为位置控制提供更可靠的机械保障。

3.2 控制层面的安全策略

在软件控制层面，宇视嘉关节模组内置多重安全控制策略。力矩模式下的输出力会经过安全限幅过滤，实际输出值被约束在安全阈值之内；关节碰撞检测功能通过实时监测电流突变来判断是否发生非预期接触，一旦检测到异常则立即触发反向退让动作；此外，模组还支持安全扭矩关断（STO）功能，当接收到外部安全控制器的STO信号时，可快速切断电机供电。

针对多关节协同场景，宇视嘉提供主控与关节模组之间的安全通信协议，支持安全相关指令的CRC校验与重传机制，保证指令传递的完整性。这一设计使得多指灵巧手的整体安全性能达到系统级PLd要求。

3.3 系统集成层面的安全考量

单个关节模组的安全可靠，只是多指灵巧手系统安全的基础。宇视嘉在系统集成层面提供完整的技术支持，包括安全功能定义文档、接口定义规范、以及符合IEC 61508/ISO 13849要求的验证测试方法。通过与客户深度协作，宇视嘉技术团队能够帮助用户完成从安全需求分析到整机安全认证的全流程。

四、灵巧手关节模组选型指南与实操建议

了解了安全设计原理之后，如何在实际项目中正确选型，成为工程师们最为关心的问题。以下是宇视嘉技术团队基于大量项目实践总结的选型方法论。

4.1 明确负载与行程需求

选型的第一步是梳理清楚灵巧手需要完成的作业任务。对于抓取类应用，需要根据被抓取物体的重量、尺寸、形状确定关节的扭矩需求和行程范围。一般来说，单指关节的持续输出扭矩应不低于抓取对象重量的三倍，留足安全裕量；指尖的行程则需要覆盖被抓取物体的厚度变化范围。

宇视嘉提供从微型到中型的全系列关节模组，峰值扭矩覆盖0.5Nm至20Nm，行程范围从10mm到50mm，能够满足从轻型服务机器人到重型工业协作机械手的差异化需求。

4.2 评估力控精度要求

不同应用场景对力控精度的要求差异显著。精密装配类应用（如电子元器件插接）要求力控精度达到±2%以内，而普通的物品抓取场景，±10%的精度通常足够。选型时需要与关节模组供应商明确力控性能指标的测试条件和标定方法，避免被纸面参数误导。

4.3 核对安全认证与接口规范

如果最终产品需要通过安全认证（如CE、UL、GB等），在选型阶段就必须确认关节模组是否具备相应的安全功能文档和测试报告。宇视嘉关节模组已完成CE认证的电磁兼容性和机械安全测试，用户可直接引用宇视嘉提供的测试报告完成整机认证。

接口规范方面，常见的通信协议包括CANopen、Modbus、RS485以及基于EtherCAT的安全协议。选型时需要确认关节模组的通信接口与主控系统是否匹配。

4.4 考虑散热条件与安装空间

紧凑的空间是灵巧手设计的常态。选型时需要精确测量关节模组的安装尺寸，确认减速器输出轴的连接方式，预留足够的散热通道。如果多个关节紧密排列，还需考虑相邻模组之间的热耦合效应，必要时在控制系统层面降低连续运行的功率上限。

五、宇视嘉关节模组在不同场景下的应用实例

理论需要落地验证。以下分享宇视嘉关节模组在三个人机协作典型场景中的应用案例，供读者参考借鉴。

5.1 医疗康复机器人场景

某康复机器人厂商开发的上肢辅助外骨骼，需要在患者身旁完成精细的抓握引导动作。康复对象可能是手部功能受损的残障人士或老年患者，任何误动作都可能造成二次伤害。该项目选用宇视嘉微型伺服电缸驱动的关节模组，峰值力矩限制在3Nm以内，力控精度达到±3%，并在软件层面预设了碰撞后的柔性回退机制。经临床测试，设备通过了GB 24436-2009康复辅助器具安全要求，现已在国内多家康复中心投入使用。

5.2 食品分拣机器人场景

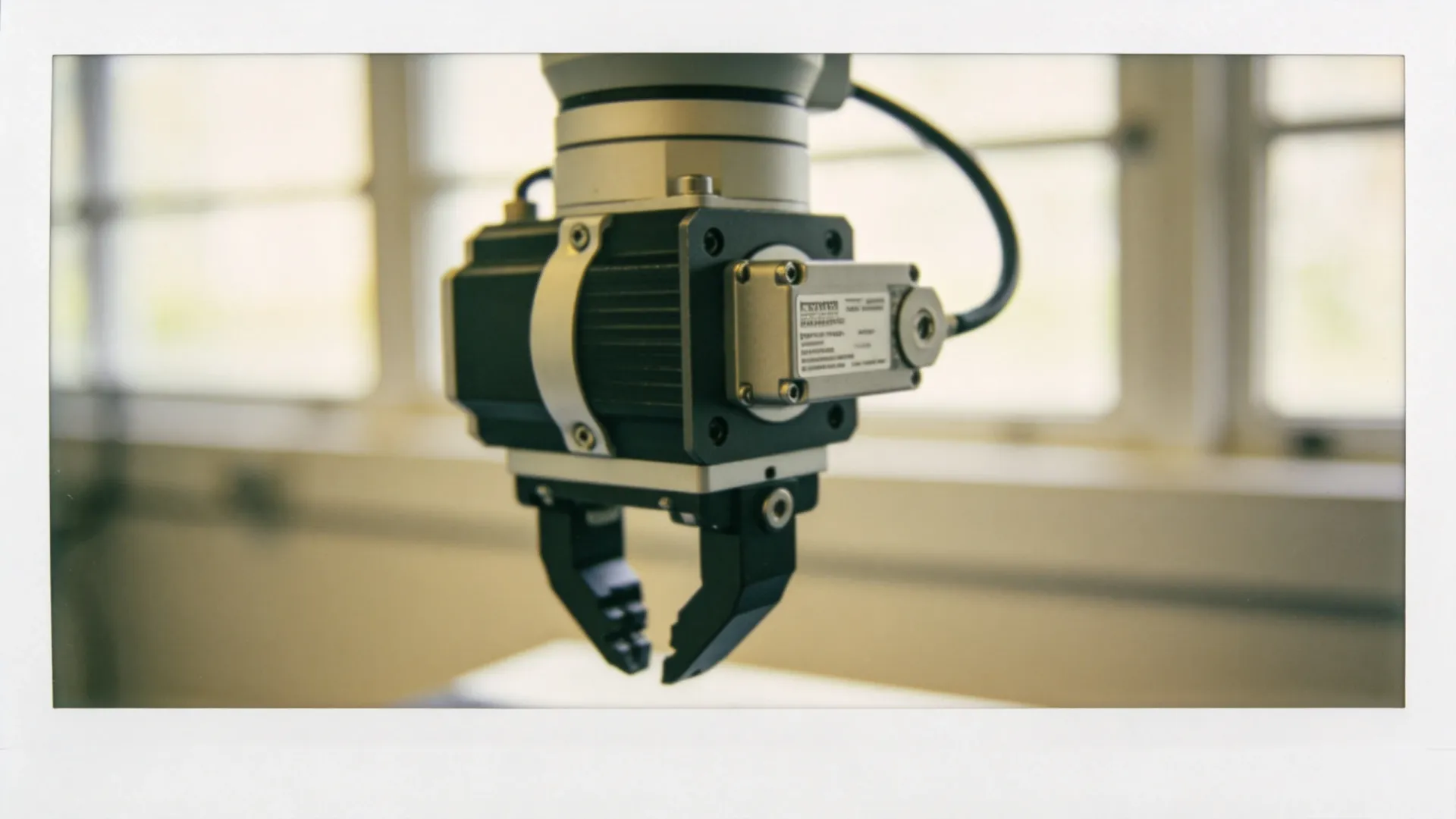

某食品加工企业引入协作机器人进行果蔬分拣，需要在不规则软质物料环境中实现快速抓取。传统气动夹爪在力控制上存在滞后，难以避免用力过大造成果蔬损伤。改用宇视嘉电动夹爪方案后，每个夹爪指尖集成了独立的关节模组，通过实时调节抓取力实现对不同重量、不同软硬程度物料的自适应夹持。力控响应时间控制在20毫秒以内，分拣效率提升了40%，同时物料损伤率下降了85%。

5.3 新零售服务机器人场景

某新零售品牌部署的无人零售车上，需要机械臂完成从货架取货、放入出货口的全流程操作。人机近距离接触频繁，对安全性的要求极高。宇视嘉为该项目定制了轻量化关节模组，在保持10Nm峰值扭矩的同时将单关节重量控制在200克以内，配合软体夹爪实现安全夹持。该方案顺利通过了欧盟EN ISO 10218-1和ISO/TS 15066的人机协作安全评估。

六、未来趋势：灵巧手关节模组安全的演进方向

人机协作安全并非一成不变的技术命题，而是随着应用场景的深化和用户需求的升级持续演进。从行业发展趋势来看，灵巧手关节模组安全设计正在朝以下几个方向进化。

主动感知安全是首要趋势。未来的灵巧手不仅依赖碰撞后的被动响应，更需要具备“预判”能力。通过在指尖集成触觉传感器、力矩传感器甚至视觉模块，关节模组可以提前感知人体接近并主动调整运动轨迹或输出力，实现从“事后保护”到“事前预防”的跨越。

智能化安全控制是第二个方向。借助边缘计算和轻量化AI算法，关节模组可以学习不同作业场景下的最优安全策略，自动适应复杂多变的工作环境。例如，在检测到操作者情绪紧张或动作迟缓时，系统可以主动放慢速度、减小力度，提供更加贴心的人机交互体验。

标准化与模块化是第三个方向。随着协作机器人市场的快速扩张，不同厂商之间的关节模组互换性需求日益迫切。宇视嘉正在积极参与相关行业标准的制定工作，推动安全接口规范、通信协议的统一化，降低客户对单一供应商的依赖。

当国产灵巧手关节模组已经在安全性能和力控精度上比肩进口品牌，还在犹豫的理由还能剩下几个？
