灵巧手关节模组传感融合技术深度解析：从传感器选型到算法落地的全流程指南

在人形机器人赛道持续升温的当下，灵巧手作为人机交互的核心执行末端，其技术难度被业界公认为“最后一道关卡”。一个不容忽视的事实是：当前国内大多数人形机器人demo在灵巧手操作环节仍频繁出现抓取不稳、力控失准、感知反馈迟滞等问题——这些表象背后，指向的正是传感融合技术的短板。当进口传感器的交期动不动拉到半年以上，当单指关节模组的成本动辄突破千元大关，国产灵巧手关节模组的传感融合方案究竟该如何破局？本文将系统梳理灵巧手关节模组传感融合技术的底层逻辑、关键组件选型方法，并结合宇视嘉在这一领域的实践经验，为关注人形机器人核心零部件的工程师提供一份从原理到落地的完整技术参考。

一、为什么灵巧手关节模组离不开传感融合

要理解传感融合的价值，首先要弄清楚单一传感器在灵巧手场景下的局限性。灵巧手的工作环境极其复杂——需要在非结构化空间中完成多指协同抓取、对脆弱物品施加精确力控、实时响应视觉与触觉反馈。这些任务对感知系统的要求是多维度、高精度的，任何单一类型的传感器都无法独立满足。

1.1 单一传感器的能力边界

以位置传感器为例，编码器能够提供精确的关节角度反馈，分辨率可达到0.01度甚至更高，但其只能反映“关节转到哪里了”，无法感知手指与物体接触时的力状态。这意味着仅依赖位置环控制的夹爪，在抓取鸡蛋这类脆弱物体时，几乎必然出现碎裂或滑落。

力矩传感器则恰好相反——它能感知关节或手指承受的力，但无法直接告诉控制器当前的手指姿态。在多指协同场景中，如果只依据力矩信号做闭环，很容易出现各手指位置漂移、整体构型失控的问题。

触觉传感器能够获取接触面的压力分布信息，是实现精细操作的关键，但在高速运动阶段，触觉信号的更新频率往往跟不上控制需求，且传感器本身的耐久性和一致性在大批量应用中也面临考验。

1.2 传感融合要解决的核心问题

传感融合的本质，是将来自不同传感器、具有不同物理特性、更新频率各异的多源信息进行有效整合，输出一个比任何单一传感器都更准确、更完整、更可靠的系统状态估计。在灵巧手关节模组中，传感融合需要解决三大核心问题：

• 多模态感知互补：位置信息提供基准，力矩信息提供约束，触觉信息提供细节，三者缺一不可。
• 时序同步与对齐：不同传感器的采样频率可能相差数倍甚至数十倍，需要通过时间戳对齐和插值算法将其映射到统一的时间基准上。
• 故障检测与冗余：当某个传感器出现异常时，系统能够基于其他传感器的数据进行容错推断，避免整个关节模组失效。

二、灵巧手关节模组中的传感器类型与选型要点

宇视嘉技术团队在机器人灵巧手关节模组的研发过程中，总结出一套适用于紧凑空间的传感器选型方法论。根据功能划分，关节模组内部的传感器可分为三类：运动感知类、力觉感知类、环境感知类。

2.1 运动感知类传感器

运动感知类传感器的核心任务是实时获取关节的角度、角速度等运动状态，是闭环控制的基础。在微型关节模组中，磁编码器和光学编码器是两种最主流的选择。

磁编码器基于各向异性磁阻（AMR）或霍尔效应原理工作，优势在于对粉尘、油污等恶劣环境有较强的抗干扰能力，且体积可以做得很小，非常适合集成在灵巧手指节内部。宇视嘉的微型伺服电缸系列就大量采用高精度磁编码方案，角度分辨率可达17bit以上。缺点是磁场均匀性要求高，装配时需要特别注意编码器与磁环的相对位置。

光学编码器则依靠光栅条纹的遮光效应进行位置测量，精度通常比磁编码器更高，响应速度也更快。但在灵巧手这种密闭、多关节的环境中，光学编码器容易受到关节弯曲时引入的杂散光干扰，且光栅盘和读数头的精密对位对装配工艺要求苛刻。

2.2 力觉感知类传感器

力觉感知是灵巧手实现柔顺控制的核心。关节模组中的力感知方案主要有三种：电流环力控、关节力矩传感器、串联弹性执行器（SEA）。

电流环力控是最经济的方案，通过电机电流估算输出力矩。其原理基于电机力矩常数——当电机型号确定后，力矩与电流呈近似线性关系。这种方案无需额外传感器，但精度受电机温漂、摩擦力变化等因素影响较大，适合对力控精度要求不高的开环抓取场景。

关节力矩传感器直接测量关节轴上的力矩，精度可达0.01Nm级别，是实现精确力控的必要选择。但力矩传感器的加入会显著增加关节模组的轴向尺寸和重量。以典型的灵巧手食指为例，如果每个指节都集成力矩传感器，整体直径可能增加3-5毫米，这在追求极致紧凑的灵巧手设计中是不可忽视的代价。

SEA方案通过在驱动链路中串联弹簧元件，利用弹簧形变量间接测量力矩。这种设计的优势在于能提供天然的机械柔性，保护电机和传动机构免受冲击；缺点是响应带宽受限，不适合需要高速力控的场景。

2.3 环境感知类传感器

环境感知类传感器帮助灵巧手理解与外界交互的边界条件。触觉传感器是这一类的代表，按照技术路线可分为压阻式、压电式、电容式、柔性光学式等多种类型。

压阻式触觉传感器结构简单、成本低，但寿命和一致性是痛点；压电式响应速度快，适合动态力测量，但无法感知静态力；电容式综合性能较好，是目前灵巧手触觉感知的主流方案之一；柔性光学式则通过光强调制感知压力，具有天然的空间分辨率优势。

在实际选型中，宇视嘉建议优先考虑触觉传感器的以下参数：有效感知面积与空间分辨率的平衡、响应带宽（决定能否捕捉快速触碰事件）、工作寿命（机械疲劳测试数据）、以及与硅胶等包覆材料的兼容性。

三、传感融合的核心算法框架

传感器选型完成后，如何将这些来自不同源头的数据有效融合，形成统一的状态估计和控制指令，是传感融合算法要解决的核心问题。在灵巧手关节模组中，常用的融合算法可分为三个层次。

3.1 信号层融合：预处理与同步

在信号层，首先需要对各传感器的原始数据进行预处理。这包括：

• 滤波去噪：通常采用卡尔曼滤波器或低通滤波器抑制高频噪声。对于力矩传感器这类容易引入高频振动的信号，带宽限制尤为重要。
• 异常值剔除：设置合理阈值，剔除因传感器瞬时故障或电磁干扰产生的野值。
• 时间同步：为每个传感器数据打上精确时间戳，然后通过插值或外推的方式对齐到统一的时间基准点。

时间同步是许多工程师容易忽视但又至关重要的环节。假设磁编码器的采样率为10kHz，而力矩传感器的采样率仅为1kHz，在进行实时融合时，就必须将力矩数据插值到10kHz的等效分辨率，否则位置信息的高频变化将无法与力矩信息正确对应。

3.2 特征层融合：状态估计与解耦

特征层融合的核心任务是根据传感器的测量数据，估计出关节的完整运动状态——包括关节角度、角速度、输出力矩、外部接触力等。

对于灵巧手关节模组，一个典型的特征融合模型需要处理以下物理关系：电机输入电流产生电磁转矩，经减速器放大后作用于关节；关节输出力矩一部分用于克服自身惯性和摩擦，另一部分传递到末端执行器；外部接触力反作用于关节，改变其运动状态。

如果仅使用电流环做力控，上述关系中的摩擦力和关节柔度都是未知扰动，精度自然受限。引入力矩传感器后，可以通过观测器估算出摩擦力模型参数，实现对外部力的准确解耦。

3.3 决策层融合：多策略协同

决策层融合是最高层次的融合，它整合来自多个子任务的状态信息，做出整体最优的控制决策。

以多指协同抓取为例，控制器需要同时考虑：每个手指的当前位置与目标位置之间的偏差、当前抓取力是否足以维持稳定、接触面是否发生滑移、各关节力矩是否在安全范围内。这些考量可能来自不同传感器的反馈，最终需要统一到一个决策框架中。

常见的决策层融合方法包括：基于规则的专家系统（简单但难以覆盖所有边界情况）、基于优化的模型预测控制（计算量较大但控制效果最好）、以及基于学习的端到端策略（泛化能力强但可解释性差）。宇视嘉在实际产品中采用了一种混合方案——用MPC处理常规工况下的精确力位控制，用轻量级神经网络处理异常检测和自适应策略切换。

四、宇视嘉灵巧手关节模组的技术实现

作为深耕精密运动控制领域的国产品牌，宇视嘉在机器人灵巧手关节模组的研发上走了自己的技术路线。与单纯追求极致小体积的方案不同，宇视嘉更注重在紧凑空间内实现高性能的传感融合能力。

4.1 模块化关节模组设计

宇视嘉采用模块化的关节模组设计理念，每个手指关节都是一个独立的功能单元，内置高精度磁编码器、微型力矩传感器（可选配）、温度传感器以及通信接口。这种设计带来的好处是：整机调试时可以逐个关节标定，出问题后可以快速定位和更换。

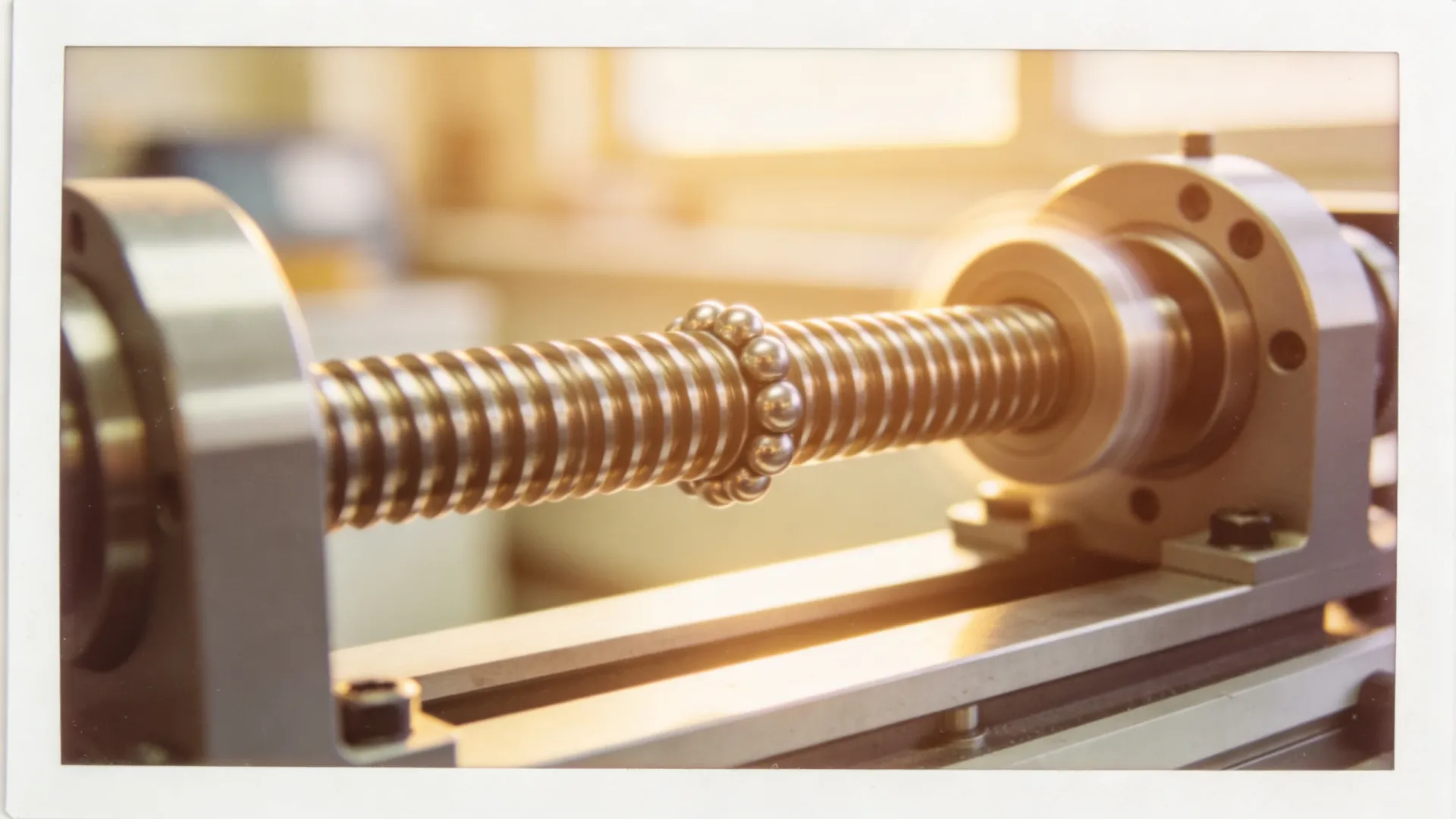

关节模组内部采用行星滚柱丝杠或微型滚珠丝杠作为传动元件。行星滚柱丝杠的承载能力可达同规格滚珠丝杠的3倍以上，且具有更好的轴向刚性，非常适合需要精确力控的灵巧手应用。宇视嘉自研的微型行星滚柱丝杠系列，已经成功应用于多款人形机器人灵巧手项目。

4.2 内置传感融合单元

每个关节模组内部还集成了一个专用的传感融合处理单元，负责完成原始数据的预处理、滤波、时序同步等工作。处理单元将融合后的关节状态通过高速总线（支持EtherCAT或CANopen协议）上报给主控制器，大大减轻了主控的算力负担。

这种设计使得整个灵巧手的控制系统可以简化为：一个主控制器 + N个关节模组 + 一个末端触觉感知阵列。主控制器只需下发目标位置或目标力矩，无需关心底层传感器的具体型号和配置。

4.3 关键性能参数

五、选型方法论：如何为灵巧手选择合适的传感融合方案

对于正在开发人形机器人或协作机器人灵巧手的团队，选型阶段需要综合考虑多方面因素。以下是宇视嘉技术团队基于数十个项目经验总结的选型框架。

5.1 第一步：明确任务需求

在接触任何传感器或关节模组之前，首先要对目标应用场景进行清晰定义。以下几个问题值得认真思考：

• 灵巧手需要执行的任务是什么？精细抓取（鸡蛋、葡萄）还是大负载搬运？
• 对力控精度的要求到什么级别？是“能抓稳不碎”还是“能拧瓶盖”？
• 手指数量是多少？每个手指需要几个关节自由度？
• 对响应速度的要求如何？是慢速操作还是需要快速抓取抛接物品？

如果任务以精密装配为主，力控精度是首要指标；如果任务以日常家务为主，则多指协同的鲁棒性更为重要。

5.2 第二步：确定传感器配置方案

基于任务需求，确定各关节的传感器配置方案。这里有一个通用的配置参考：

• 入门级方案：仅使用位置传感器（磁编码器）+电流环力控。成本最低，但力控精度有限，适合对抓取物体材质不敏感的场合。
• 进阶级方案：位置传感器+关节力矩传感器。这是目前大多数研究型灵巧手的标配，能够实现基础的柔顺控制。
• 高级方案：位置传感器+关节力矩传感器+触觉感知阵列。在末端增加触觉反馈，实现精细操作如插拔、旋转等。

5.3 第三步：评估空间与重量约束

灵巧手对体积和重量的敏感度极高。在选型时，需要根据每根手指的可用空间，反推各关节模组的尺寸上限。宇视嘉建议提前获取关节模组的3D模型进行干涉仿真，并重点关注以下尺寸：

• 轴向长度：决定关节沿手指轴向的堆叠密度
• 最大外径：决定能否放入指节外壳
• 出线方式：线缆的布置路径对整机装配影响很大

5.4 第四步：验证通信与控制接口兼容性

关节模组的通信协议和控制接口必须与主控系统匹配。常见的控制模式包括：

• 位置模式：主控直接下发目标角度，关节模组内部完成位置闭环。
• 速度模式：主控下发目标转速，适用于连续运动控制。
• 力矩模式：主控下发目标力矩，适用于力控制场景。
• 混合模式：同时指定位置和力约束，由关节模组自主协调。

在选型阶段，务必确认关节模组支持主控系统所需的全部控制模式，并验证通信延迟是否满足实时性要求。

六、传感融合技术在实际应用中的挑战

尽管传感融合技术为灵巧手带来了显著的性能提升，但在实际工程落地中仍面临不少挑战。

6.1 传感器的长期稳定性

实验室环境下表现优异的传感器方案，在经历长时间运行、温度循环、机械振动后，性能可能发生漂移。特别是触觉传感器，与硅胶包覆材料长期接触后，响应曲线的一致性往往会下降。宇视嘉建议在产品定义阶段就加入可靠性验证环节，包括高低温存储测试、冲击振动测试、加速寿命测试等。

6.2 多传感器标定的复杂性

对于集成度高、功能复杂的灵巧手关节模组，传感器标定是一项耗时且精细的工作。每个关节的角度零位需要精确标定，力矩传感器需要消除偏置和温漂，触觉传感器需要建立压力-电阻或压力-电容的映射关系。当灵巧手包含多个关节和多种传感器时，完整的标定流程可能需要数小时。

6.3 算法实时性与算力的平衡

高级的传感融合算法（如基于神经网络的融合策略）往往需要较大的算力支持，但在灵巧手这种对体积敏感的载体上，算力资源是有限的。如何在有限的嵌入式平台上运行实时性要求高的融合算法，是需要算法工程师与硬件工程师密切配合才能解决的问题。

6.4 成本与性能的取舍

高精度传感器和复杂的融合算法意味着更高的成本。在消费级人形机器人市场，整机的成本压力传导到每一个零部件，对传感融合方案的经济性提出了更高要求。宇视嘉的策略是：在核心的关节力控环节保证足够的精度，在非关键的感知环节适度降级配置，通过算法补偿弥补硬件差异。

七、未来趋势展望

灵巧手关节模组的传感融合技术正在快速演进，几个值得关注的方向包括：

• 多模态大模型与传感融合的结合：利用多模态大模型的语义理解能力，帮助灵巧手在复杂场景下做出更合理的抓取策略选择。
• 事件相机与触觉传感的融合：事件相机具有微秒级的时间分辨率，与高带宽触觉传感器结合，可以实现近乎零延迟的视觉-触觉反馈闭环。
• 自标定与自学习算法：让关节模组在运行过程中自动识别传感器参数的变化并实时补偿，降低维护成本。
• 柔性电子与传感融合的深度集成：将传感功能直接融入柔性材料本身，实现分布式、柔性的感知网络。

宇视嘉也在持续投入相关技术的预研，并在下一代灵巧手关节模组中规划了更强大的边缘算力单元和更丰富的传感配置，为未来的智能化升级预留空间。

传感融合技术是灵巧手关节模组从“能动”到“能用”的关键使能技术。它不是简单地堆砌传感器，而是基于对应用场景的深刻理解，对多源信息的有效整合，对控制算法的精心设计。宇视嘉希望通过持续的技术深耕，为国产人形机器人的灵巧手研发提供可靠的核心零部件支撑。

如果您的团队正在开发人形机器人或协作机器人灵巧手，欢迎联系宇视嘉技术团队，我们可以提供详细的关节模组选型指导、传感融合方案咨询，以及针对性的定制化开发服务。
