电动夹爪夹持力道控制不精准的调试经验分享
在自动化装配与精密检测场景中,电动夹爪的力道控制精度直接影响产品良率与设备稳定性。许多工程师在实际调试时发现,明明选型参数写得清清楚楚,实际运行时却不是力道过大夹伤工件,就是力道不足导致抓取失败。这种“参数对得上、工件对不上”的困境,究竟是选型失误还是调试方法不对?今天我们就从电动夹爪力道控制的底层逻辑出发,系统梳理调试过程中的关键节点,帮助你快速定位问题根源并找到针对性解决方案。
一、电动夹爪力道控制的核心原理

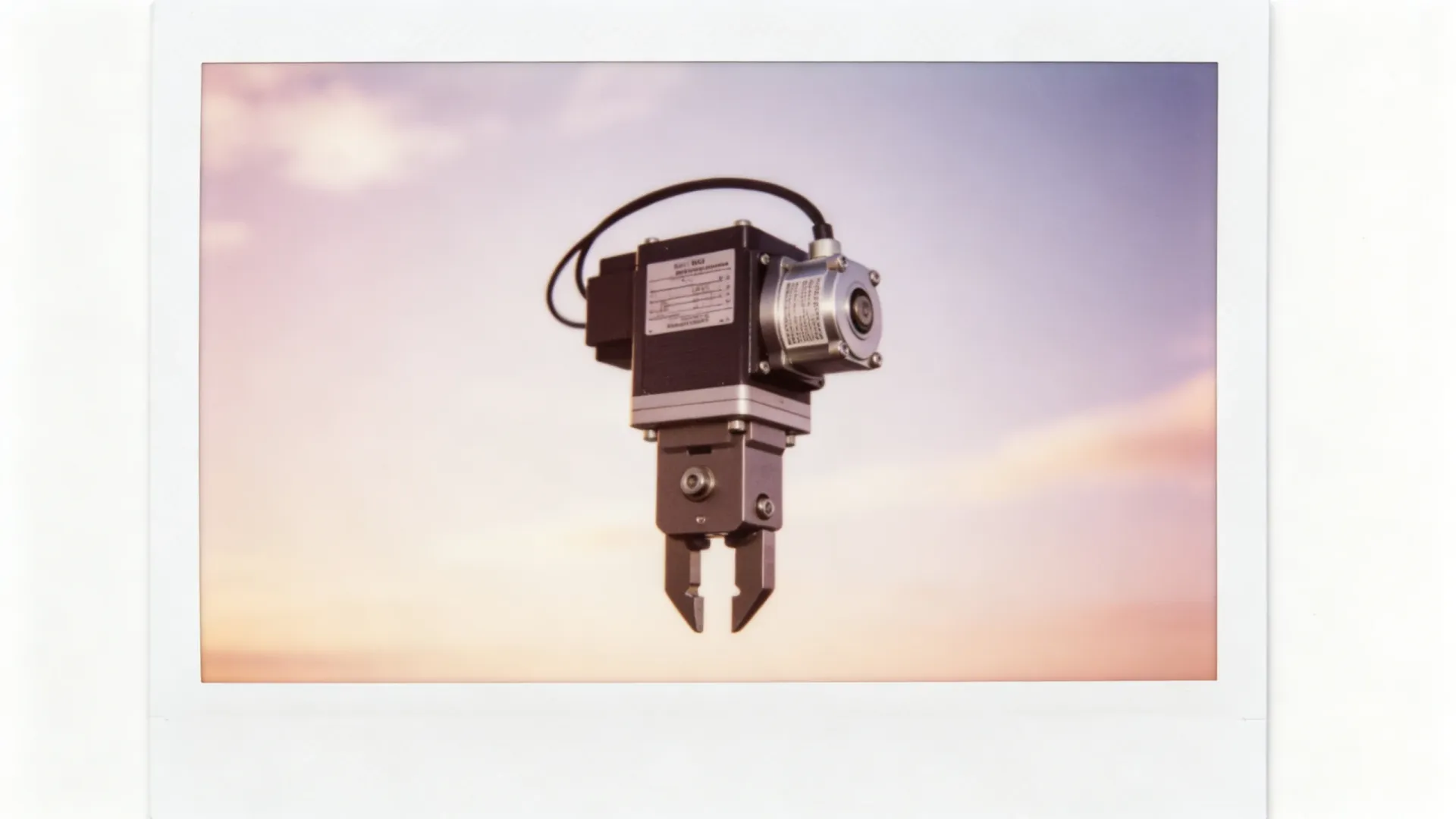

电动夹爪的力道输出,本质上是电机驱动与机械传动共同作用的结果。当控制器发出力控指令后,电机产生转矩,通过减速机构或直接驱动丝杠/齿轮等传动部件,最终转化为夹爪指端的线性夹持力。这个过程中,力道控制精度受到三个核心环节的影响:
第一个环节是电机力矩响应。步进电机或伺服电机的力矩输出特性决定了指令与实际输出之间的响应关系。电机的转矩-转速曲线、转矩-电流比例系数,以及驱动器的电流环带宽,都会直接影响力道指令的响应速度与稳态精度。采用闭环伺服控制的电动夹爪通常比开环步进方案具有更好的力道线性度。
第二个环节是传动机构刚度。行星滚柱丝杠、滚珠丝杠或蜗轮蜗杆减速机等传动部件的刚性特征,决定了力道从电机侧传递到夹爪指端时的衰减与滞后。传动比越大、柔性环节越多,力道控制的响应延迟越明显,这也是为什么大减速比减速机配合电动夹爪时容易出现“力道跟不上”的原因。

第三个环节是传感器反馈精度。力道传感器(通常为压力传感器或电流检测型)采样精度、采样频率,以及信号处理算法,都会影响实际夹持力的感知与闭环调节。当前的电动夹爪产品中,既有采用内置压力传感器的直接力控方案,也有通过电机电流估算夹持力的间接力控方案,后者对负载变化和摩擦系数的敏感性更高。

二、力道控制不精准的常见原因分类
根据大量现场调试案例的统计分析,电动夹爪力道控制不精准的问题可以归纳为四大类型:参数配置类、机械安装类、环境变量类、以及系统匹配类。只有准确定位问题类型,才能对症下药。
2.1 参数配置类问题
参数配置是最容易被忽视但最容易排查的一类问题。许多用户在初次使用电动夹爪时,直接套用默认参数或参考其他机型配置,忽略了实际工况与预设场景的差异。常见的表现形式包括:力道上限阈值设置过高或过低、力道上升时间(Ramp Time)设置不合理导致冲击过大、力控PID参数未针对当前负载进行适配、夹持超时时间设置过短导致中途停止等。
以力道上升时间为例,这个参数控制的是夹爪从启动到达目标力道的过渡过程。设置过短会产生冲击力,可能损伤脆弱工件;设置过长则会影响节拍,甚至在点位模式下因超时而报警。不同材质的工件对力道变化的敏感程度差异很大,金属件可以承受较快的力道建立速度,而软性材料或薄壁件则需要更平缓的力道上升曲线。
2.2 机械安装类问题
机械层面的问题往往更隐蔽,排查难度也更高。夹爪安装平面不平整会导致夹爪本体受力不均,使得两侧夹指的实际夹持力与理论值产生偏差。夹爪与被抓取工件的中心线偏移会引入偏载,降低有效夹持力并加剧夹爪磨损。夹指末端磨损或变形会改变接触面积,影响摩擦系数和夹持稳定性。

传动机构的预紧力不足也是一个常见问题。当使用行星滚柱丝杠或滚珠丝杠作为传动部件时,丝杠轴向间隙(Backlash)会在换向时产生力道死区。例如在夹取后又释放的往复动作中,由于丝杠间隙的存在,实际夹持力可能比指令值偏低10%-20%,特别是在低力道区间影响更为明显。
2.3 环境变量类问题
环境因素对力道控制的影响往往在实验室条件下不明显,但在实际工业现场会被放大。温度变化会导致电机绕组电阻改变,影响电流-力矩转换系数;传动部件的热膨胀也会改变机械尺寸和预紧状态。电压波动会直接影响驱动器输出能力,在用电高峰期或大设备共用同一供电回路时尤为突出。工件批次差异带来的重量、尺寸、表面粗糙度变化,会使得原本适配的参数不再适用。
被抓取工件表面状态的差异是环境变量中最容易被忽略的因素。同样是铝合金工件,新件和经过防锈处理的工件表面摩擦系数可能相差30%以上。如果夹爪采用摩擦式夹持方式,摩擦系数的变化会直接反映在有效夹持力上。

2.4 系统匹配类问题
当电动夹爪与上位控制系统集成时,控制协议的匹配性会显著影响力道控制效果。通信延迟在高动态响应场景下会成为瓶颈,力道指令到达夹爪与实际执行之间的时间差会导致控制超调或滞后。控制模式切换时序不当也会引起力道突变,例如从位置模式切换到力控模式时,如果没有平滑过渡机制,可能产生额外的冲击力。
另外,夹爪与末端执行器的连接刚度也属于系统匹配范畴。使用柔性连接或长行程导轨时,夹爪指端的实际位置与传感器反馈位置之间存在误差,这种误差会通过力控回路产生振荡或跟踪误差。
三、调试步骤详解:从诊断到优化
针对上述四类问题,我们整理出一套系统化的调试流程,帮助工程师快速定位问题并实施优化。整个流程分为五个阶段:基础状态确认、参数预置调整、逐步加载测试、闭环参数整定、以及长期稳定性验证。
3.1 阶段一:基础状态确认
调试前必须确认夹爪处于正常工作状态。首先检查供电电压是否在额定范围,使用万用表测量夹爪端子电压,观察是否存在明显压降或波动。其次检查通信连接是否正常,发送测试指令确认夹爪能够正确响应。通过手动模式运行夹爪开合数次,观察动作是否平滑、有无异响,机械结构是否存在明显卡滞。
对于采用位置控制的夹爪,建议先在空载状态下测试全行程动作,记录当前位置反馈值与指令值的偏差。如果空载时就存在明显的定位误差(超过0.1mm),需要检查传动机构是否有卡阻或间隙问题,而不是直接进入力控调试。
3.2 阶段二:参数预置调整
在正式力控调试前,建议将夹爪恢复到出厂默认参数或参考推荐参数表进行预置。这一步的目的是建立一个相对合理的起点,避免参数过于极端导致调试困难。
| 参数类型 | 推荐初始值 | 调整原则 |
|---|---|---|
| 目标力道 | 额定位道的30%-50% | 从低到高逐步增加 |
| 力道上升时间 | 100-200ms | 工件越软/薄,数值越大 |
| 力控P参数 | 出厂值的0.5-0.8倍 | 先降低防止超调 |
| 夹持检测时间 | 500-1000ms | 确保夹持完成后再检测 |
| 释放延时 | 50-100ms | 避免过早释放导致掉落 |
预置参数时,特别要注意力道限幅的设置。建议将最大力道限制设置为工件破坏力的80%以下,留出安全余量。如果不确定工件的临界夹持力,可以先用已知重量的标准试件进行测试推算。


3.3 阶段三:逐步加载测试
参数预置完成后,进入逐步加载测试阶段。测试原则是从轻到重、从简到繁,即先用最轻的工件、最简单的夹取姿态进行验证,确认基本功能正常后再逐步增加难度。
具体的测试步骤如下:首先使用空夹爪验证力控模式能否正常进入和退出;然后放入第一个测试工件,设定较低目标力道(如1N),观察夹爪是否能完成夹持且不滑脱;接着逐步增加力道,每次增加幅度不超过前一次的50%,记录每个力道等级下的夹持成功率和工件状态(有无压痕、变形等)。
加载测试过程中,建议使用力道传感器或压力传感器直接测量实际夹持力,与夹爪反馈值进行对比。如果两者偏差超过10%,需要检查传感器标定是否正确,或者考虑是否存在机械传动的非线性因素。
3.4 阶段四:闭环参数整定
当夹爪能够在多个力道等级下完成基本夹持后,就需要进行PID参数的精细整定,提升力道控制的动态响应和稳态精度。
力控PID参数的整定与运动控制类似,遵循“先P后I、先串后并”的原则。P参数决定了力道误差的放大增益,P值越大,响应越快,但过大会导致振荡;I参数消除稳态误差,I值越大,稳态精度越高,但响应速度会变慢且容易产生积分饱和。

整定方法推荐采用“临界比例度法”的简化版本:首先将I和D参数设为0,逐步增大P值直到夹爪出现持续振荡,然后记录此时的临界增益和振荡周期;接着将P值设为临界增益的60%左右,I参数根据振荡周期计算初始值;最后根据实际响应情况进行微调。
对于大多数塑料件或轻量化工件的夹持场景,推荐的参数范围是:P值在0.3-0.8之间,I值在0.05-0.2之间。如果工件材质较软,需要适当降低P值并增大I值,避免过冲损伤工件;如果追求快速节拍,可以增大P值并减小I值,但需确保不产生振荡。
3.5 阶段五:长期稳定性验证
完成参数整定后,需要进行连续运行测试验证长期稳定性。建议进行至少500次以上的连续夹取测试,记录成功率、力道偏差、异常报警等指标。
测试过程中要模拟实际工况的各种变化:供电电压波动(通过调压器模拟±10%电压变化)、环境温度变化(如果可能的话)、不同批次工件混用等。任一项指标出现明显退化,都需要返回相应阶段重新调整。
四、不同应用场景的力道控制要点
力道控制策略不能一刀切,不同应用场景对精度、速度、可靠性的优先级不同,调试重点也有所差异。
4.1 精密电子元件抓取
手机摄像头模组、微型连接器、芯片等精密元件对夹持力非常敏感,通常要求力道控制精度在±5%以内。这类场景的调试要点是:优先选择直接力控方案(带压力传感器),采用低刚度夹指增加接触面积、分散压力,严格控制力道上升时间避免冲击,建立工件库针对不同元件预设不同参数文件。
4.2 金属冲压件搬运
金属冲压件通常重量较大、表面可能有油污或毛刺,力道控制的核心是确保足够的夹持力防止滑脱。调试时需要注意:夹持力应至少为工件重量的2-3倍(考虑加速度冲击),夹指末端可采用带齿形或硅胶垫的设计增加摩擦力,定期检查夹指磨损情况并及时更换。
4.3 软性材料包装
食品包装袋、柔性电路板、橡胶件等软性材料的调试重点是防止夹伤。核心策略是“低力道、慢速度、大接触面”,同时建议增加夹持确认检测,当检测到力道异常升高时立即停止并报警,防止压坏产品。


五、宇视嘉电动夹爪的力道控制优势
在国产电动夹爪品牌中,宇视嘉通过多项技术创新提升了力道控制的整体表现。宇视嘉电动夹爪采用高性能伺服电机配合高精密行星减速机或滚珠丝杠传动,机械刚性相比传统方案提升30%以上,有效减少了传动环节的力道衰减和响应延迟。
在控制算法方面,宇视嘉夹爪内置自适应力控模式,能够根据夹持过程中的力道变化曲线自动识别工件刚度并调整控制策略。这意味着即使用户不进行复杂的参数整定,夹爪也能在一定范围内适应不同工件的特性,降低调试门槛的同时提升夹持成功率。
此外,宇视嘉提供完善的选型支持和技术服务团队。如果在调试过程中遇到疑难问题,可以直接联系宇视嘉技术工程师获取针对性的诊断建议。对于复杂的自动化项目,宇视嘉还能提供夹爪与微型伺服电缸、行星滚柱丝杠等核心零部件的整套传动解决方案,确保系统集成时各部件之间的匹配性。
六、常见问题解答
Q:夹爪夹持时力道忽大忽小是什么原因?
这类问题通常与三个因素有关:一是电机或驱动器发热导致温漂,影响力矩输出;二是负载端存在柔性变形或振动,导致有效夹持力反馈波动;三是控制参数中P值过大产生自激振荡。建议先降低P值测试,如果问题依旧,检查机械安装是否存在松动或振动源。
Q:力道设置合理但夹不住工件是怎么回事?
可能是摩擦系数不足导致的。建议检查工件表面是否有油污、脱模剂或防锈涂层,这些因素会显著降低摩擦力。另外,夹指末端磨损也会减少有效摩擦面积。可以尝试更换摩擦系数更高的夹指末端材质,或者增加夹持深度使工件更多地嵌入夹指之间。
Q:力道传感器需要定期校准吗?
是的,建议每3-6个月进行一次校准。校准时使用标准砝码或测力计作为参考,对比传感器读数与标准值的偏差,如果偏差超过±3%,需要进行线性校准或联系厂家维修。

七、总结与行动建议
电动夹爪力道控制不精准的问题,从来不是单一因素造成的,而是参数配置、机械安装、环境变量、系统匹配等多方面因素交织的结果。调试的过程本质上是一个系统化的诊断与优化过程:从基础状态确认出发,通过逐步加载测试建立认知边界,再通过PID整定实现性能提升,最后用长期稳定性验证确保方案的可靠性。
在实际调试中,建议养成“先记录、后调整、再验证”的习惯。每一次参数改动都要有明确的预期和实际结果对比,这样才能快速积累经验,形成对力道控制问题的直觉判断能力。同时,不要忽视夹爪的日常维护——夹指磨损、传动部件间隙增大、传感器标定漂移等退化问题,往往是调试初期正常、后期突然失控的根本原因。
如果想第一时间获取宇视嘉电动夹爪的详细参数手册、典型应用案例选型参考,或者需要技术团队协助进行现场调试支持,欢迎直接联系宇视嘉。我们可以根据您的具体工件特性和工艺要求,提供从产品选型到调试培训的一站式服务。
