在工业自动化生产线上，电动夹爪堪称“最能扛”的执行机构之一。它不像气动夹爪那样依赖气源稳定，也不像液压系统那样存在漏油隐患，看似结构简单，却往往在关键时刻“掉链子”。你是否遇到过这样的场景：夹爪明明在动，但夹持力不够导致工件滑落；或者夹爪响应明明正常，却在重复定位时出现毫米级的偏差，最终拖累整条产线的良率？这些看似棘手的故障，大多数时候并不需要把整个夹爪拆回来返厂。掌握一套系统的排查思路，很多问题在现场就能定位根源、快速解决。

这篇文章，宇视嘉技术团队结合多年现场服务经验，整理出一套完整的电动夹爪故障排查方法论。无论你是设备维护工程师、产线技术员，还是选型阶段的机械设计人员，都能从中找到实用的参考。

一、为什么你的电动夹爪总在“关键时刻”出问题？

在展开具体排查步骤之前，我们需要先理解电动夹爪的工作特性。电动夹爪本质上是一套“电机+减速机构+夹持指”的精密传动系统，常见的驱动形式包括步进电机驱动、伺服电机驱动，以及少数采用无刷直流电机的方案。其核心传动路径通常是：电机输出旋转运动，通过齿轮减速或丝杠传动转换为夹爪手指的直线夹持/张开动作。

这套结构的任何一个环节出现问题，都会表现为夹爪的“异常”：

• 电机层面：绕组短路、断路，霍尔传感器失效，编码器信号丢失
• 传动层面：齿轮磨损、丝杠卡滞、润滑不足、同步带松紧异常
• 机械层面：夹爪手指变形、导向杆磨损、弹簧疲劳、连接松动
• 控制层面：驱动器参数设置错误、IO信号干扰、通讯协议不匹配

很多现场工程师遇到故障时习惯“换总成”，但这种做法不仅成本高，而且治标不治本。只有定位到具体是哪个子系统出了问题，才能从根本上解决隐患。

二、电动夹爪四大典型故障及其根因分析

根据宇视嘉技术团队对数百个现场故障案例的统计，电动夹爪的故障大致可以分为四大类。每一类故障都有其典型的表现形式和深层次的根因。

2.1 夹持力不足：最常见的“元凶”其实是热

夹持力下降是现场反馈最多的问题。很多工程师第一反应是“弹簧老化了”，但实际上，电动夹爪的夹持力衰减有相当一部分来自“热”：电机在长时间运行后温度升高，绕组电阻增大，导致同样的驱动电流下输出力矩下降；驱动器过温保护触发时主动降频；减速机构润滑脂在高温下软化流失，摩擦阻力增加。

除了热因素，还需要排查：夹爪手指的夹持面是否磨损导致有效接触面积减小；被夹持工件表面是否有油污、切削液等降低摩擦系数；驱动器的电流限制参数是否被误调。

2.2 动作异常：响应迟缓或动作卡顿

夹爪动作异常通常表现为：响应延迟、动作不流畅、偶尔出现“抖动的顿挫感”。这类问题的根因往往不在夹爪本身，而在控制系统。

最常见的场景是：驱动器与PLC之间的IO信号受到电磁干扰。特别是当夹爪与变频器、焊接电源等高频设备共线敷设时，信号线如果没有做好屏蔽和接地，就容易引入尖峰噪声，导致驱动器误动作。另一个高频原因是控制信号线路过长（通常超过20米）造成的压降，使得驱动器的控制信号边沿变缓，响应变慢。

机械层面的卡顿则需要检查：传动机构是否有异物进入，滚珠丝杠或滑动导轨的润滑状态是否良好，夹爪手指的导向结构是否有金属碎屑堆积。

2.3 位置重复精度下降：传动间隙是主因

出厂时精度明明合格，但用了一段时间后重复定位精度越来越差。这种情况在齿轮传动的电动夹爪中尤为突出。齿轮在持续啮合过程中，齿面会逐渐磨损，齿侧间隙增大。当夹爪从张开切换到夹紧时，手指的实际位置会比“理论位置”多走一段间隙距离，而这个间隙是随机的、不可补偿的。

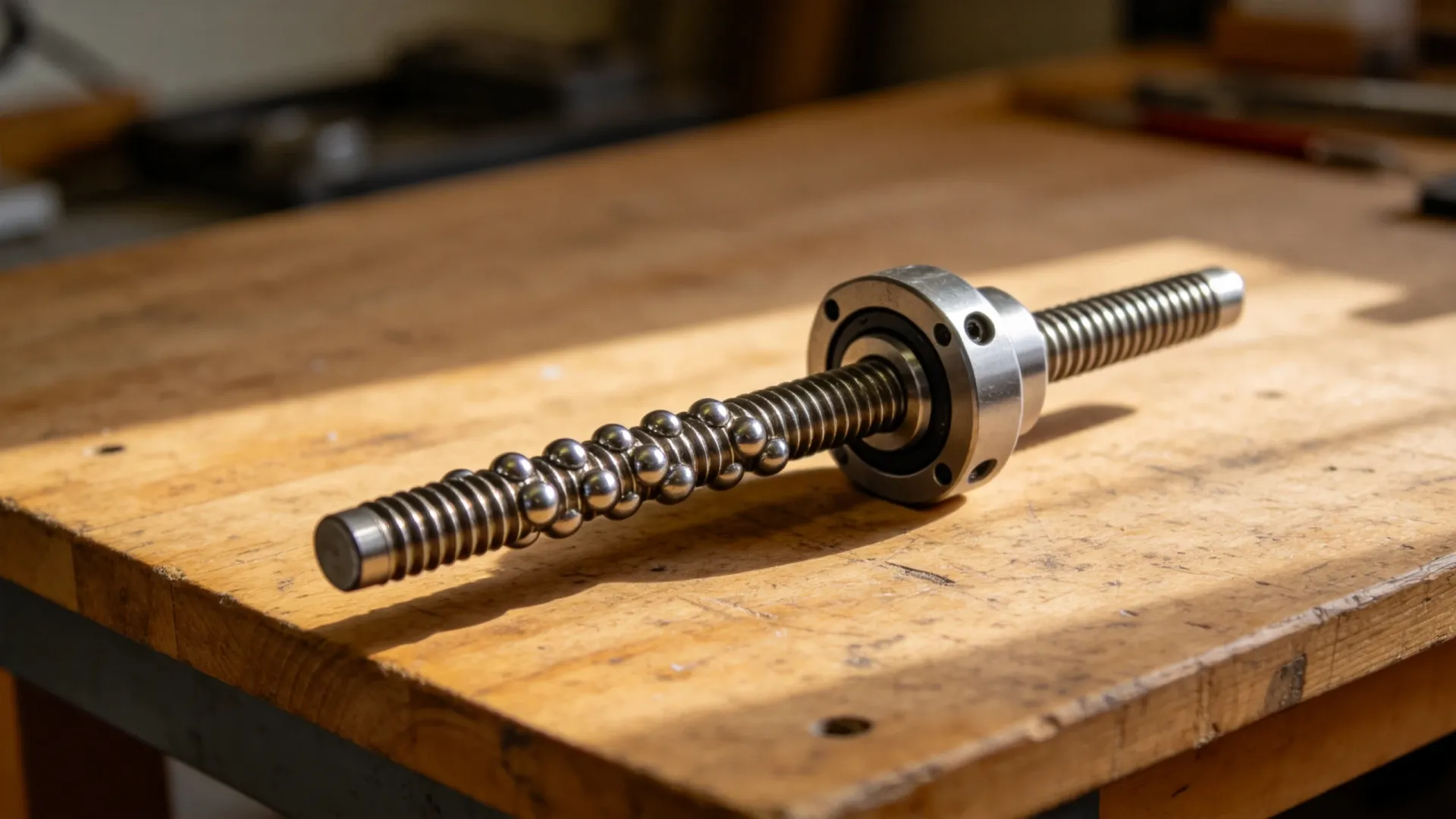

对于丝杠传动的夹爪，精度下降的原因则更多指向丝杠本身：滚珠丝杠的预紧力不足会导致刚性下降；滚道内有异物会造成滚珠运动不规则；丝杠支承轴承的轴向间隙增大则直接放大定位误差。

2.4 异响与振动：别小看这个信号

电动夹爪在正常工作时应该有均匀、平稳的机械运动声。如果出现了金属撞击声、高频啸叫声或者周期性的振动，这是一个明确的警告信号。

金属撞击声通常意味着有零件发生了刚性碰撞，常见于：齿轮过度磨损后的齿顶碰撞、夹爪手指撞击到工件夹持区域的限位块、传动机构某个紧固件松动。

高频啸叫则指向轴承问题：可能是轴承滚道出现点蚀、滚子破损，或者安装时预紧力过大导致轴承刚性过载。周期性振动往往与机械共振有关，需要检查夹爪的安装基面是否稳固、传动系统是否存在不平衡力。

三、标准化故障排查流程：五步定位法

宇视嘉技术团队在长期现场服务中，总结出一套“五步定位法”，能够帮助工程师在最短时间内缩小故障范围、直击问题根因。

第一步：观察——用眼睛先“读”一遍设备状态

在动手之前，先完整观察夹爪的运行状态。注意以下几个细节：

• 夹爪上电后，手指是否有初始位置复位动作？如果没有，可能是原点传感器失效
• 夹爪空载运行时动作是否平稳？有负载时是否出现卡顿？通过对比可以判断是机械问题还是电气问题
• 夹爪运行时有无可见异常：手指是否歪斜、导轨是否有可见磨损、安装支架是否松动
• 驱动器或控制柜的故障指示灯状态，很多品牌的驱动器会通过LED闪烁模式报告故障类型

第二步：测量——用仪表获取客观数据

对于电动夹爪故障，必要的电气测量是确诊的关键。推荐测量以下参数：

• 电机三相绕组电阻：使用万用表测量U/V/W三相之间的电阻值，正常情况下三相电阻应该基本平衡（偏差小于5%），如果某一相电阻明显偏大或偏小，说明存在绕组局部短路或断路问题
• 电机三相绝缘电阻：使用兆欧表测量绕组与外壳之间的绝缘电阻，正常值应大于10MΩ，如果低于1MΩ说明存在绝缘老化或潮湿侵入
• 驱动器输入电压：确认供电电压在额定范围内，特别是检查是否存在电压跌落——大功率负载启动时造成的压降会影响驱动器性能
• IO信号电平：使用示波器或万用表测量控制信号的电平值，确认信号幅度和边沿是否符合要求

第三步：隔离——排除法缩小故障范围

当测量数据不足以直接定位时，需要用排除法来隔离故障源。这里有一个实用的思路：先把夹爪从整机系统中隔离出来，单独测试。

具体操作是：将夹爪的驱动器单独上电，使用驱动器自带的手动测试模式（大多数品牌的驱动器都有这个功能）或直接通过PC调试软件发送简单的点动命令。如果隔离后夹爪运行正常，说明问题出在控制系统或通讯环节；如果隔离后问题依旧，说明故障就在夹爪本体。

对于驱动器与电机之间的故障隔离，可以尝试交换法：如果你手边有同型号的备用电机或驱动器，可以逐一替换，观察故障是否转移。

第四步：深入——针对特定子系统的深度检查

一旦确定故障范围，就需要对具体子系统进行深入检查。

对于电机本体，除了测量电阻，还需要检查：

• 霍尔传感器输出：使用万用表的直流电压档测量三路霍尔信号，在手动转动电机轴时，三路信号应该有规律的方波输出，相位差120度
• 编码器信号：使用示波器观察A/B/Z相信号波形，确认信号幅值和占空比是否符合标准
• 轴承转动灵活性：断电后手动转动电机轴，感受是否有阻滞感或异响

对于传动机构，需要检查：

• 润滑状态：打开检查窗或观察孔，查看润滑脂的颜色和质地——正常润滑脂应为均匀的浅色油脂，如果发黑、变硬或含有金属颗粒，说明需要清理和重新润滑
• 齿面状况：对于齿轮传动，用手指轻触齿面，应该感觉光滑均匀，如果有明显磨损台阶或崩齿，需要更换
• 丝杠螺距误差：使用千分表测量夹爪手指的直线位移，与驱动器发送的指令位置对比，计算螺距误差

第五步：复验——确认故障已被根本解决

找到并处理故障点后，不要急于恢复生产。必须进行完整的复验测试，包括：

• 空载连续运行测试：让夹爪连续动作至少1000次，观察是否还有异常
• 负载夹持测试：在额定负载范围内选择几种不同重量和尺寸的工件，进行夹持测试，确认夹持力满足要求
• 精度重复性测试：使用千分表测量夹爪重复夹持同一工件10次以上的位置偏差，确认重复精度在规格范围内
• 与整机的联机测试：在系统层面验证夹爪与PLC、视觉系统等其它设备的协同配合是否正常

四、常见故障场景的快速处理对照表

为了方便现场工程师快速查阅，宇视嘉技术团队整理了一份常见故障与对应处理措施的对照表。建议收藏备用。

五、预防性维护：让夹爪“少生病”的日常管理

故障排查是“事后补救”，预防性维护才是“事前预防”。根据宇视嘉对长期客户的回访数据，坚持做预防性维护的产线，夹爪的平均故障间隔时间（MTBF）可以延长一倍以上。

5.1 定期检查清单

建议建立电动夹爪的定期检查制度，周期根据使用频率而定：高节拍产线（每小时动作超过500次）建议每周检查一次，普通自动化设备可每季度检查一次。检查内容包括：

• 外观检查：夹爪外壳是否有裂纹、变形；安装螺栓是否松动；夹爪手指是否有损伤
• 电气连接检查：电源线和信号线的接头是否牢固；线缆护套是否有破损；接地端子是否连接可靠
• 运行状态检查：动作是否有异常声响；重复精度是否在允许范围内；驱动器散热片温度是否正常（手感温热但不烫手为正常）
• 清洁度检查：夹爪表面和缝隙是否有切屑、灰尘堆积；散热片是否有堵塞

5.2 润滑管理

传动机构的润滑状态直接决定夹爪的寿命和性能。对于滑动导轨和丝杠，建议每6个月或每运行100万次（以先到者为准）进行一次润滑脂补充或更换。润滑脂的选择应遵循设备厂商推荐规格，宇视嘉的标准产品推荐使用2号锂基润滑脂或等效产品。

润滑操作时要注意：必须先清理旧润滑脂和污染物，避免新旧润滑脂混合产生化学反应；润滑脂的填充量应适度，通常覆盖滚动体或导轨面即可，过量填充会造成阻力增加和温升加剧。

5.3 环境管理

电动夹爪对工作环境有一定的适应性要求，但极端环境仍会加速老化。以下几个环境因素需要特别关注：

• 温度：大多数标准电动夹爪的工作温度范围是0°C到40°C，超出这个范围需要选择高温或低温规格
• 湿度：高湿度环境（相对湿度大于85%）会加速电气部件的腐蚀和绝缘老化，建议在机台内配置加热除湿装置
• 粉尘和污染物：在金属加工、铸造等粉尘严重的环境中，建议给夹爪加装防护罩，并增加清洁频次
• 振动：长期处于高频振动环境的夹爪，紧固件容易松动，需要定期检查并使用螺纹锁固剂加固

六、选型阶段就埋下的隐患：如何从源头降低故障率？

很多电动夹爪的“先天故障”其实是在选型阶段埋下的。如果选型不当，再好的维护也难以弥补。宇视嘉技术团队在服务客户时，经常发现以下几种典型的选型误区：

6.1 夹持力裕量不足

选型时计算夹持力时，必须考虑足够的保险系数。理论上夹持力应大于工件重量的2-3倍，但实际上还需要考虑：被抓取工件表面是否有油、是否有棱边切割风险、是否有加速度冲击。如果夹持力刚好够用，一旦工况发生波动，就会出现夹持力不足导致工件脱落。

6.2 行程选择过于极限

夹爪的工作行程应留有余量，避免手指在极限位置时与工件产生干涉。很多设计者为了追求紧凑结构，把夹爪行程选得很“刚好”，结果在安装公差叠加后，夹爪每次都运行到极限位置，这会加速传动机构的磨损。

6.3 忽视了重复精度与负载的关联

夹爪的重复定位精度指标通常是在空载或轻载条件下测定的。在高负载条件下，由于弹性变形的影响，精度会下降。因此，如果你的应用对精度要求严格，需要向夹爪厂商索取负载条件下的精度曲线，选择在负载下仍能满足精度要求的型号。

6.4 忽视了循环寿命

电动夹爪作为机械部件，其核心传动元件（齿轮、丝杠、轴承）都有设计寿命。如果你的应用是高节拍场景（每小时动作次数超过1000次），必须关注夹爪的额定循环寿命（通常以动作次数或工作小时数表示），选择寿命裕量充足的产品。

宇视嘉全系列电动夹爪均提供详细的寿命曲线和选型计算工具，帮助工程师在选型阶段就做好充分的余量设计。如果你在选型过程中有任何疑问，欢迎联系宇视嘉技术团队获取支持。

七、写在最后

电动夹爪的故障排查，归根结底是对“机、电、控”三大系统的综合诊断能力。很多现场工程师习惯性地把问题“归咎于设备本身”，但实际上相当比例的故障根因在于安装、调试或使用环节。通过系统化的排查方法，大多数问题可以在现场定位并解决，不必“一坏了就换”。

掌握正确的排查思路，不仅能缩短设备停机时间，还能帮助你更深入地理解夹爪的工作原理，在日常使用中更好地规避风险。毕竟，真正可靠的自动化产线，不是靠“用不坏的设备”，而是靠“会维护的团队”。
